2018 FIAT FULLBACK Notice d'entretien (in French)

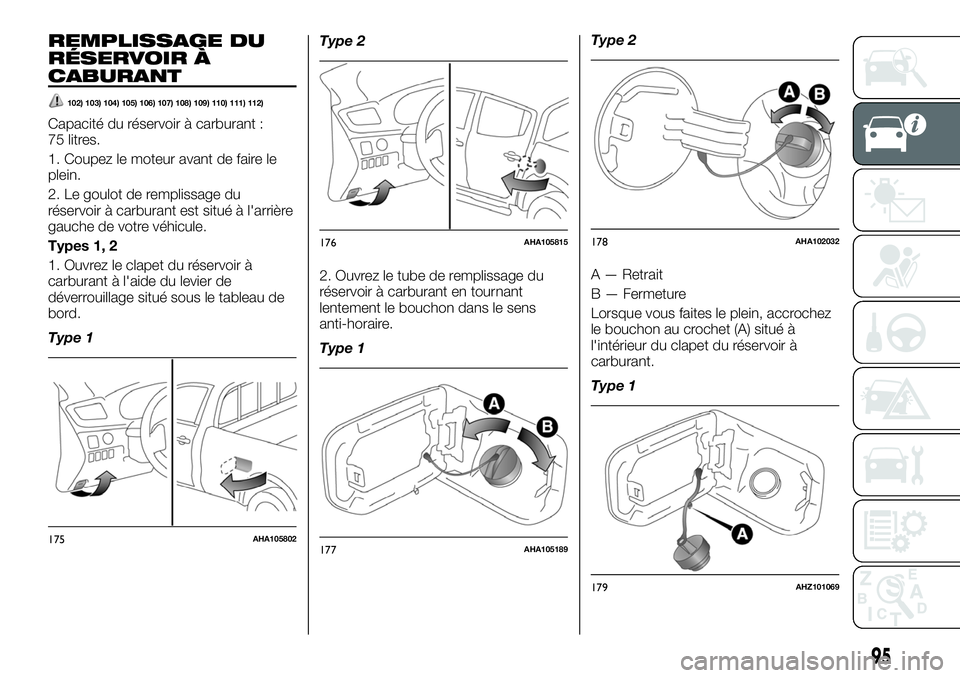

REMPLISSAGE DU
RÉSERVOIR À
CABURANT
102) 103) 104) 105) 106) 107) 108) 109) 110) 111) 112)
Capacité du réservoir à carburant :
75 litres.
1. Coupez le moteur avant de faire le
plein.
2. Le goulot de remplissage du
réservoir à carburant est situé à l'arrière
gauche de votre véhicule.
Types 1, 2
1. Ouvrez le clapet du réservoir à
carburant à l'aide du levier de
déverrouillage situé sous le tableau de
bord.
Type 1Type 2
2. Ouvrez le tube de remplissage du
réservoir à carburant en tournant
lentement le bouchon dans le sens
anti-horaire.
Type 1Type 2
A — Retrait
B — Fermeture
Lorsque vous faites le plein, accrochez
le bouchon au crochet (A) situé à
l'intérieur du clapet du réservoir à
carburant.
Type 1
175AHA105802
176AHA105815
177AHA105189
178AHA102032
179AHZ101069
95

Type 2
Type 3
1. Ouvrez le couvercle (1). Introduisez la
clé dans le bouchon (2) et
déverrouillez-le.
2. Tournez le bouchon et retirez-le.
113)
Type 3
3. Insérez le pistolet dans l'orifice du
réservoir, jusqu'en butée.
4. Lorsque le pistolet s'arrête
automatiquement, arrêtez la pompe.
5. – [Type 1, 2] Pour fermer, tournez le
bouchon lentement jusqu'à ce que
vous entendiez un clic, puis repoussez
délicatement le clapet du réservoir à
carburant en position de fermeture.
– [Type 3] Pour fermer, tournez le
bouchon lentement jusqu'à ce que
vous entendiez un clic, puis tournez la
clé dans le sens des aiguilles d’une
montre pour verrouiller le bouchon.
ATTENTION
102)Pour manipuler du carburant,
respectez les consignes de sécurité
affichées dans les garages et les
stations-service.103)Le carburant est un produit
hautement inflammable et explosif. Vous
pourriez vous brûler ou vous blesser
gravement en le manipulant. Pour faire le
plein, coupez le moteur et restez à distance
des flammes, étincelles et autres matières
fumigènes. Manipulez toujours le carburant
à l'extérieur, dans des endroits bien aérés.
104)Avant de retirer le bouchon du
réservoir, éliminez l'électricité statique de
votre corps en touchant une partie
métallique du véhicule ou de la pompe à
carburant. L'électricité statique de votre
corps pourrait provoquer une étincelle
susceptible d'enflammer la vapeur de
carburant.
105)Occupez-vous-seul de tout le
processus de ravitaillement (ouverture du
clapet du réservoir, retrait du bouchon,
etc.). Ne laissez personne s'approcher du
goulot de remplissage du réservoir à
carburant. Si vous acceptez que quelqu'un
vous aide et que cette personne porte de
l'électricité statique, la vapeur de carburant
pourrait prendre feu.
106)Ne vous éloignez pas du goulot de
remplissage tant que vous n'avez pas fini
de faire le plein. Si vous vous éloignez et
que vous faites autre chose (vous asseoir
sur un siège, par exemple) pendant que
vous faites le plein, vous pourriez subir une
nouvelle charge d'électricité statique.
107)Veillez à ne pas inhaler de la vapeur
de carburant. Le carburant contient des
substances toxiques.
108)Maintenez les portes et les fenêtres
fermées pendant que vous faites le plein.
De la vapeur de carburant pourrait s'infiltrer
dans l'habitable par les portes et fenêtres
ouvertes.
180AHZ100990181AHA106203
96
PRISE EN MAIN DE VOTRE VÉHICULE

109)Ne remplacez le bouchon du réservoir
que par une pièce d'origine Fiat.
110)Étant donné que le système de
carburant peut être sous pression, retirez
lentement le bouchon du réservoir. Ce qui
permettra d'évacuer la pression ou le vide
qui aurait pu se former dans le réservoir à
carburant. Si vous entendez un sifflement,
attendez qu'il s'arrête avant de retirer le
bouchon. À défaut de quoi le carburant
pourrait être expulsé, au risque de vous
blesser ou de blesser d'autres personnes.
111)N'appliquez aucun objet/bouchon au
bout du goulot qui est fourni pour la
voiture. L'utilisation d'objets/bouchons non
conformes pourrait provoquer une
augmentation de la pression dans le
réservoir et entraîner des situations
dangereuses.
112)N'utilisez pas de téléphone mobile à
proximité de la pompe de carburant :
risque d'incendie.
113)N'inclinez pas le pistolet de carburant.ENTRER OU SORTIR
DU VÉHICULE
114)
ATTENTION
114)Pour éviter de glisser et
d'endommager la surface peinte, ne
marchez pas sur le couvercle de la marche
latérale (A).
182AHA113612
97

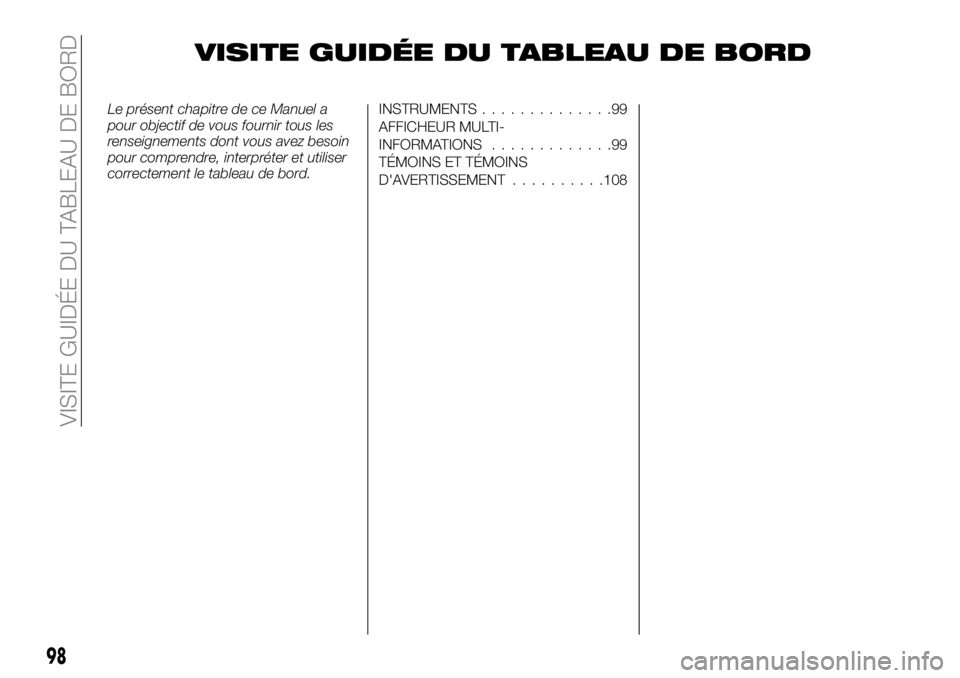

VISITE GUIDÉE DU TABLEAU DE BORD
Le présent chapitre de ce Manuel a
pour objectif de vous fournir tous les
renseignements dont vous avez besoin
pour comprendre, interpréter et utiliser
correctement le tableau de bord.INSTRUMENTS..............99
AFFICHEUR MULTI-
INFORMATIONS.............99
TÉMOINS ET TÉMOINS
D'AVERTISSEMENT..........108
98
VISITE GUIDÉE DU TABLEAU DE BORD

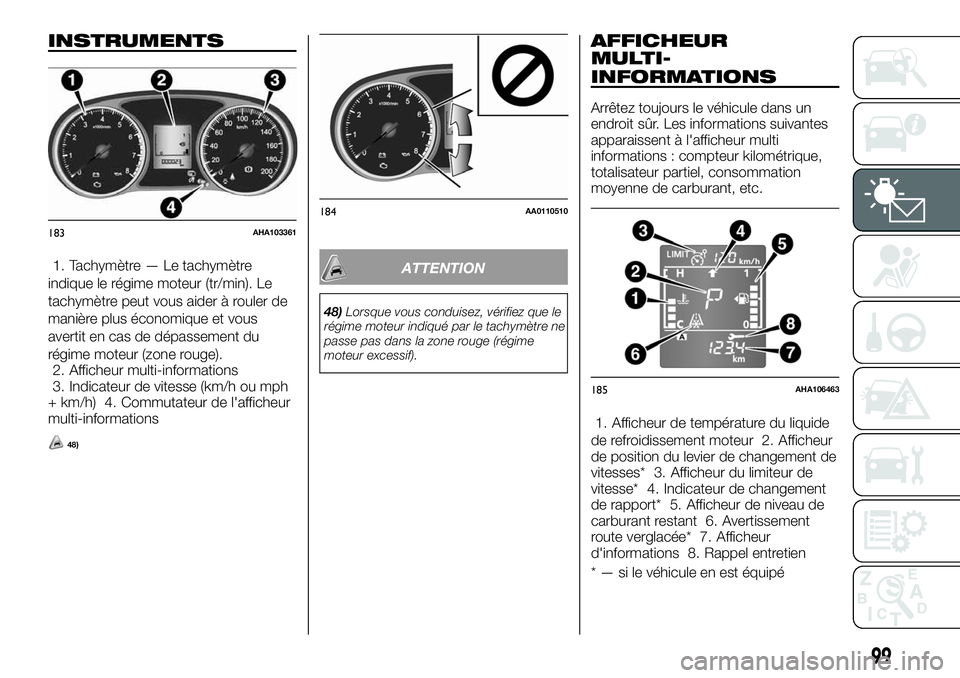

INSTRUMENTS
1. Tachymètre — Le tachymètre
indique le régime moteur (tr/min). Le
tachymètre peut vous aider à rouler de
manière plus économique et vous
avertit en cas de dépassement du
régime moteur (zone rouge).
2. Afficheur multi-informations
3. Indicateur de vitesse (km/h ou mph
+ km/h) 4. Commutateur de l'afficheur
multi-informations
48)
ATTENTION
48)Lorsque vous conduisez, vérifiez que le
régime moteur indiqué par le tachymètre ne
passe pas dans la zone rouge (régime
moteur excessif).
AFFICHEUR
MULTI-
INFORMATIONS
Arrêtez toujours le véhicule dans un
endroit sûr. Les informations suivantes
apparaissent à l'afficheur multi
informations : compteur kilométrique,
totalisateur partiel, consommation
moyenne de carburant, etc.
1. Afficheur de température du liquide
de refroidissement moteur 2. Afficheur
de position du levier de changement de
vitesses* 3. Afficheur du limiteur de
vitesse* 4. Indicateur de changement
de rapport* 5. Afficheur de niveau de
carburant restant 6. Avertissement
route verglacée* 7. Afficheur
d'informations 8. Rappel entretien
* — si le véhicule en est équipé
183AHA103361
184AA0110510
185AHA106463
99

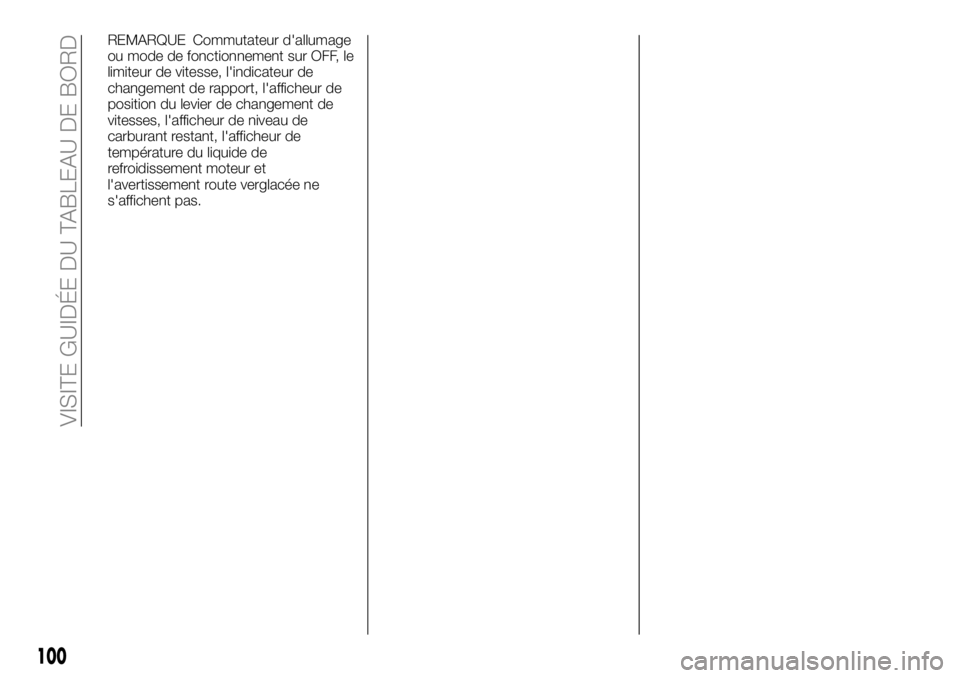

REMARQUE Commutateur d'allumage
ou mode de fonctionnement sur OFF, le
limiteur de vitesse, l'indicateur de
changement de rapport, l'afficheur de
position du levier de changement de
vitesses, l'afficheur de niveau de
carburant restant, l'afficheur de
température du liquide de
refroidissement moteur et
l'avertissement route verglacée ne
s'affichent pas.
100
VISITE GUIDÉE DU TABLEAU DE BORD

AFFICHEUR D'INFORMATIONS
Chaque fois que vous appuyez légèrement sur le commutateur de l'afficheur multi-informations (A), les informations suivantes
s'affichent tour à tour.
1. Compteur kilométrique 2. Totalisateur partiel A 3. Totalisateur partiel B 4. Réglage de l'éclairage du compteur 5. Afficheur
de l'autonomie 6. Afficheur de la consommation moyenne de carburant 7. Moniteur Start&Stop* 8. Afficheur de la
température extérieure* 9. Rappel entretien (distance) 10. Rappel entretien (mois)
* — si le véhicule en est équipé
REMARQUE Commutateur d'allumage ou mode de fonctionnement sur OFF, l'afficheur de l'autonomie, l'afficheur de la
consommation moyenne de carburant et l'afficheur de température extérieure ne s'affichent pas.
REMARQUE Pendant la conduite, le rappel entretien ne s'affiche pas, même si vous appuyez sur le commutateur de l'afficheur
multi-informations.
186AH1100371
101

Compteur kilométrique
Le compteur kilométrique indique la
distance parcourue.
Totalisateur partiel
Le totalisateur partiel indique la distance
parcourue entre deux points.
Exemple d'utilisation du totalisateur
partiel A et du totalisateur partiel B.
Il est possible de mesurer deux
distances parcourues, depuis le
domicile à l'aide du totalisateur partiel A
et depuis un point particulier du trajet, à
l'aide du totalisateur partiel B.
Réinitialisation du totalisateur
partiel
Pour remettre l'afficheur à 0, appuyez
sur le commutateur de l'afficheur
multi-informations et maintenez-le
enfoncé 2 secondes ou plus. Seule la
valeur affichée en cours sera
réinitialisée.
Exemple
Si le totalisateur partiel A est affiché,
seul le totalisateur partiel A sera
réinitialisé.
REMARQUE Lorsque vous débranchez
la borne de batterie, la mémoire des
totalisateurs partiels A et B s'efface et
l'afficheur est remisà«0».
Réglage de l'éclairage du compteur
Chaque fois que vous appuyez sur le
commutateur de l'afficheur
multi-informations (2) et que vous lemaintenez enfoncé 2 secondes ou plus,
la luminosité des instruments change.
REMARQUE Vous disposez de
8 niveaux différents de luminosité
quand les feux de position sont allumés
et quand ils ne le sont pas. Chaque fois
que vous réduisez la luminosité de deux
niveaux, l'afficheur à segments du
niveau de luminosité diminue, segment
par segment.
REMARQUE Si le véhicule est équipé
de la commande automatique des feux
et que ce commutateur est dans une
autre position que « OFF », le compteur
s'allume automatiquement selon la
luminosité réglée, en fonction de la
luminosité à l'extérieur du véhicule.
REMARQUE Le niveau de luminosité
des instruments est enregistré lorsque
vous mettez le commutateur
d'allumage sur OFF ou que vous réglez
le mode de fonctionnement sur OFF.Afficheur de l'autonomie
Affiche l'autonomie approximative
(nombre de kilomètres ou de miles que
vous pouvez encore parcourir). Lorsque
l'autonomie passe sous 50 km
(30 miles) environ, « --- » s'affiche.
REMARQUE L'autonomie est calculée
sur la base des données de
consommation de carburant. Elle peut
varier en fonction des conditions et des
habitudes de conduite. Considérez la
distance affichée comme une
estimation grossière.
REMARQUE L'afficheur de l'autonomie
se réinitialise chaque fois que vous
faites le plein. En revanche, si vous ne
faites qu'un appoint partiel, la valeur
correcte ne s'affiche pas. Faites le plein
complet chaque fois que possible.
REMARQUE Dans de rares occasions,
la valeur affichée de l'autonomie peut
changer si vous vous garez sur une
pente très abrupte. Ceci est dû au
mouvement du carburant dans le
réservoir, et n'est en aucun cas signe
de dysfonctionnement.
REMARQUE Vous pouvez modifier
l'affichage des unités (km ou miles). Voir
la section « Changement des réglages
de fonctions ».
Afficheur de la consommation
moyenne de carburant
Affiche la consommation moyenne de
carburant depuis la dernière
réinitialisation jusqu'à l'heure actuelle.
187AHA101282
