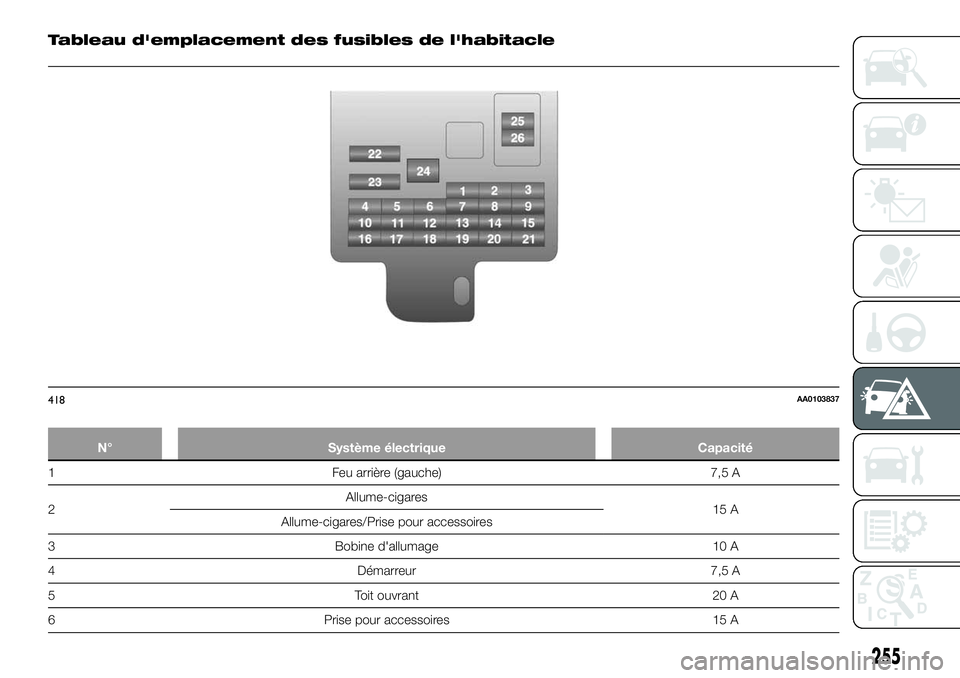

Tableau d'emplacement des fusibles de l'habitacle
N° Système électrique Capacité
1 Feu arrière (gauche) 7,5 A
2Allume-cigares
15 A
Allume-cigares/Prise pour accessoires
3 Bobine d'allumage 10 A
4 Démarreur 7,5 A
5 Toit ouvrant 20 A
6 Prise pour accessoires 15 A
418AA0103837
255

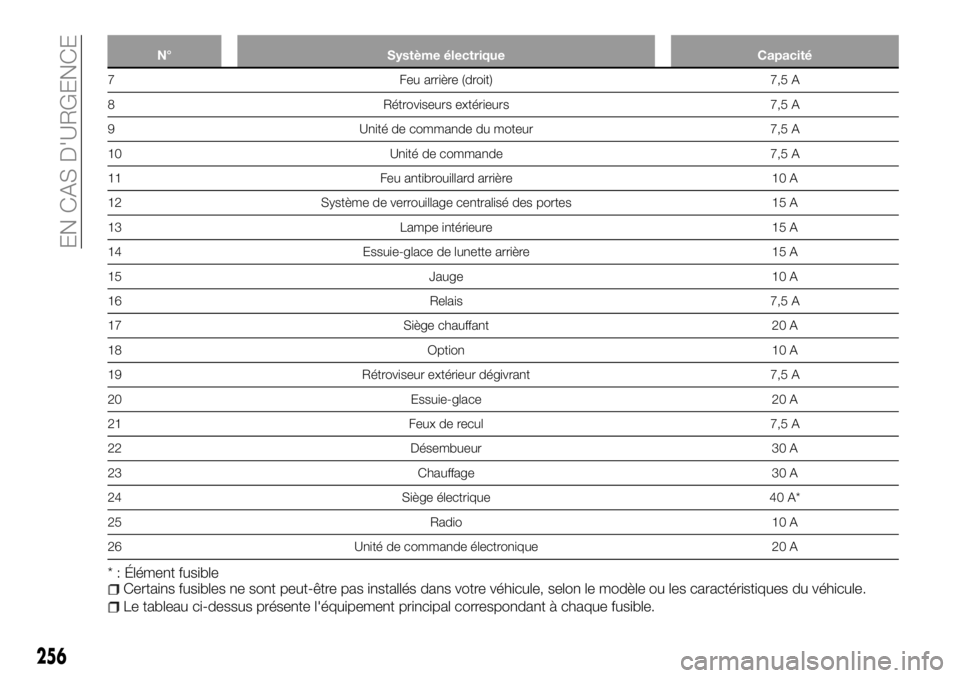

N° Système électrique Capacité
7 Feu arrière (droit) 7,5 A
8 Rétroviseurs extérieurs 7,5 A
9 Unité de commande du moteur 7,5 A
10 Unité de commande 7,5 A
11 Feu antibrouillard arrière 10 A
12 Système de verrouillage centralisé des portes 15 A
13 Lampe intérieure 15 A
14 Essuie-glace de lunette arrière 15 A
15 Jauge 10 A
16 Relais 7,5 A
17 Siège chauffant 20 A
18 Option 10 A
19 Rétroviseur extérieur dégivrant 7,5 A
20 Essuie-glace 20 A
21 Feux de recul 7,5 A
22 Désembueur 30 A
23 Chauffage 30 A
24 Siège électrique 40 A*
25 Radio 10 A
26 Unité de commande électronique 20 A
* : Élément fusibleCertains fusibles ne sont peut-être pas installés dans votre véhicule, selon le modèle ou les caractéristiques du véhicule.
Le tableau ci-dessus présente l'équipement principal correspondant à chaque fusible.
256
EN CAS D'URGENCE

Tableau d'emplacement des fusibles du compartiment moteur
N° Système électrique Capacités
SBF1 Fusible (+B) 30 A*
SBF2 Système antiblocage des roues 30 A*
SBF3 Clé de contact 40 A*
SBF4 Commande de fenêtre électrique 30 A*
BF1 — —
BF2 CC/CC (AUDIO) 30 A
419AA3008441
257

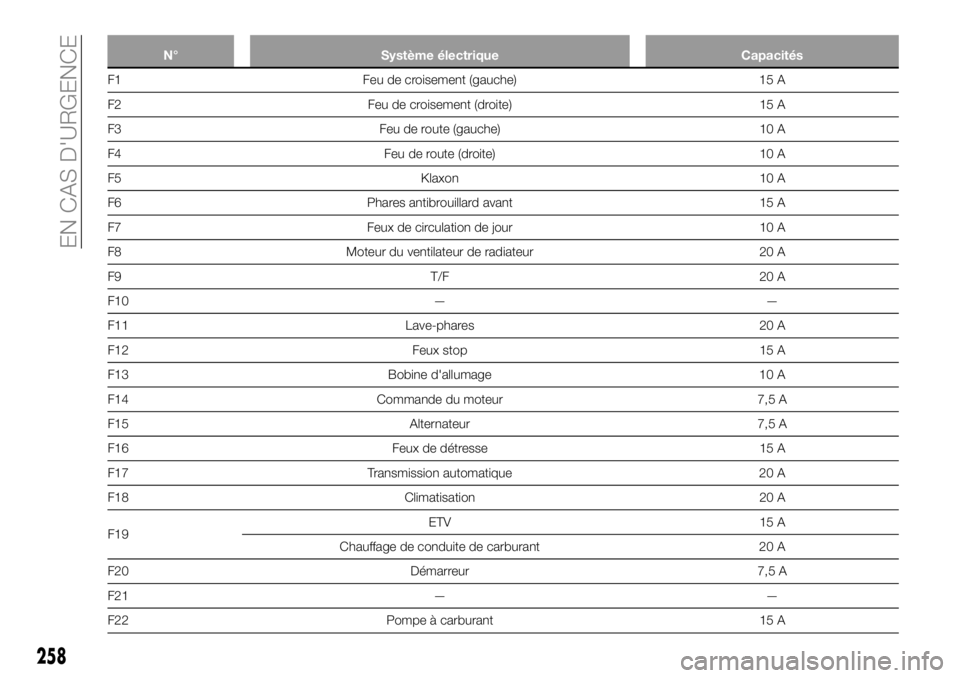

N° Système électrique Capacités
F1 Feu de croisement (gauche) 15 A
F2 Feu de croisement (droite) 15 A
F3 Feu de route (gauche) 10 A
F4 Feu de route (droite) 10 A
F5 Klaxon 10 A
F6 Phares antibrouillard avant 15 A
F7 Feux de circulation de jour 10 A
F8 Moteur du ventilateur de radiateur 20 A
F9 T/F 20 A
F10 — —
F11 Lave-phares 20 A
F12 Feux stop 15 A
F13 Bobine d'allumage 10 A
F14 Commande du moteur 7,5 A
F15 Alternateur 7,5 A
F16 Feux de détresse 15 A
F17 Transmission automatique 20 A
F18 Climatisation 20 A
F19ETV 15 A
Chauffage de conduite de carburant 20 A
F20 Démarreur 7,5 A
F21 — —
F22 Pompe à carburant 15 A
258
EN CAS D'URGENCE

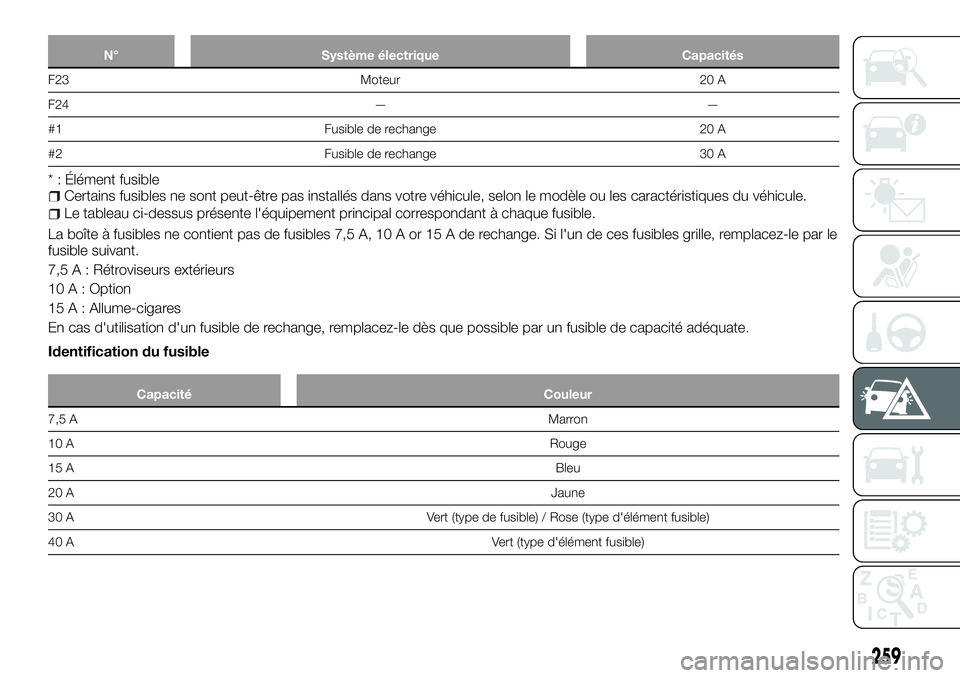

N° Système électrique Capacités
F23 Moteur 20 A
F24 — —
#1 Fusible de rechange 20 A
#2 Fusible de rechange 30 A
* : Élément fusibleCertains fusibles ne sont peut-être pas installés dans votre véhicule, selon le modèle ou les caractéristiques du véhicule.
Le tableau ci-dessus présente l'équipement principal correspondant à chaque fusible.
La boîte à fusibles ne contient pas de fusibles 7,5 A, 10 A or 15 A de rechange. Si l'un de ces fusibles grille, remplacez-le par le
fusible suivant.
7,5 A : Rétroviseurs extérieurs
10 A : Option
15 A : Allume-cigares
En cas d'utilisation d'un fusible de rechange, remplacez-le dès que possible par un fusible de capacité adéquate.
Identification du fusible
Capacité Couleur
7,5 AMarron
10 ARouge
15 ABleu
20 AJaune
30 A Vert (type de fusible) / Rose (type d'élément fusible)
40 AVert (type d'élément fusible)
259

Remplacement d'un
fusible
344) 345) 346) 347) 348) 349)
182)
1. Avant de remplacer un fusible,
désactivez systématiquement le circuit
électrique en question et amenez le
contacteur d'allumage en position
“LOCK” ou réglez le mode de
fonctionnement sur OFF.
2. Retirez l'extracteur de fusible (A) de
la partie intérieure de la boîte à fusibles
dans le compartiment moteur.
3. En vous référant au tableau de
capacité de charge des fusibles, vérifiez
le fusible problématique.B. Le fusible fonctionne normalement
C. Fusible grillé
REMARQUE Si un système ne
fonctionne pas, mais que le fusible
correspondant à ce système est en bon
état, une anomalie s'est peut-être
produite dans une autre partie du
système. Il est recommandé de faire
vérifier votre véhicule.
4. À l'aide de l'extracteur de fusible,
insérez un fusible neuf de capacité
identique au même emplacement dans
la boîte à fusibles.
ATTENTION
344)Ne remplacez jamais un fusible par un
fusible d’un ampérage supérieur ; RISQUE
D’INCENDIE. Si un fusible de protection
générale (MEGA-FUSE, MIDI-FUSE) est
activé, contactez un concessionnaire Fiat.
345)Si le fusible neuf inséré grille à
nouveau après un bref délai, il est
recommandé de faire vérifier le système
électrique afin d'en rechercher la cause et
de remédier au problème.
346)N'utilisez jamais un fusible d'une
capacité supérieure à celle qui est spécifiée
ou une solution de remplacement (par ex.,
câble ou feuille). Vous risqueriez de
provoquer une surchauffe des fils du circuit
et un incendie.
347)Ne remplacez jamais un fusible grillé
par des fils métalliques ou autre matériel.
348)Avant de remplacer un fusible,
assurez-vous que la clé de contact a été
retirée et que tous les autres services sont
désactivés et/ou désengagés.
420AA0109871
421AA0110129422AA0087304
260
EN CAS D'URGENCE

349)Si un fusible de protection général
des systèmes de sécurité (système airbag,
système de freinage), des systèmes
d'alimentation (système moteur, système
de transmission) ou du système de
direction grille, contactez un
concessionnaire Fiat.
ATTENTION
182)S’il est nécessaire de laver le
compartiment moteur, veillez à ce que le jet
d’eau n’atteigne pas le boîtier de fusibles ni
le moteurs des essuie-glaces.

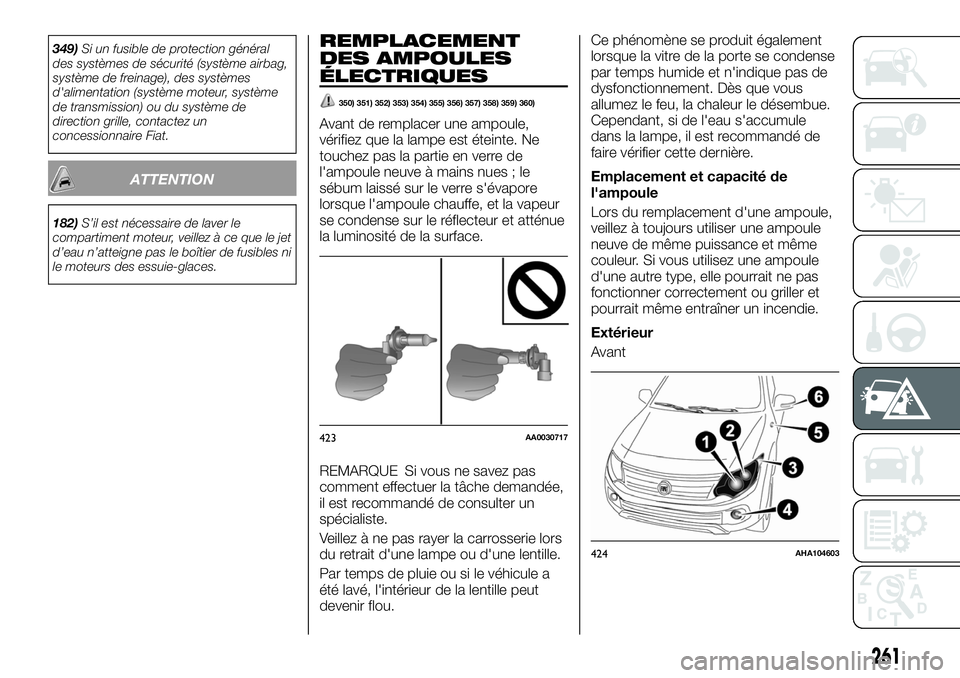

REMPLACEMENT
DES AMPOULES
ÉLECTRIQUES
350) 351) 352) 353) 354) 355) 356) 357) 358) 359) 360)
Avant de remplacer une ampoule,
vérifiez que la lampe est éteinte. Ne
touchez pas la partie en verre de
l'ampoule neuve à mains nues ; le
sébum laissé sur le verre s'évapore
lorsque l'ampoule chauffe, et la vapeur
se condense sur le réflecteur et atténue
la luminosité de la surface.
REMARQUE Si vous ne savez pas
comment effectuer la tâche demandée,
il est recommandé de consulter un
spécialiste.
Veillez à ne pas rayer la carrosserie lors
du retrait d'une lampe ou d'une lentille.
Par temps de pluie ou si le véhicule a
été lavé, l'intérieur de la lentille peut
devenir flou.Ce phénomène se produit également
lorsque la vitre de la porte se condense
par temps humide et n'indique pas de
dysfonctionnement. Dès que vous
allumez le feu, la chaleur le désembue.
Cependant, si de l'eau s'accumule
dans la lampe, il est recommandé de
faire vérifier cette dernière.
Emplacement et capacité de
l'ampoule
Lors du remplacement d'une ampoule,
veillez à toujours utiliser une ampoule
neuve de même puissance et même
couleur. Si vous utilisez une ampoule
d'une autre type, elle pourrait ne pas
fonctionner correctement ou griller et
pourrait même entraîner un incendie.
Extérieur
Avant
423AA0030717
424AHA104603
261

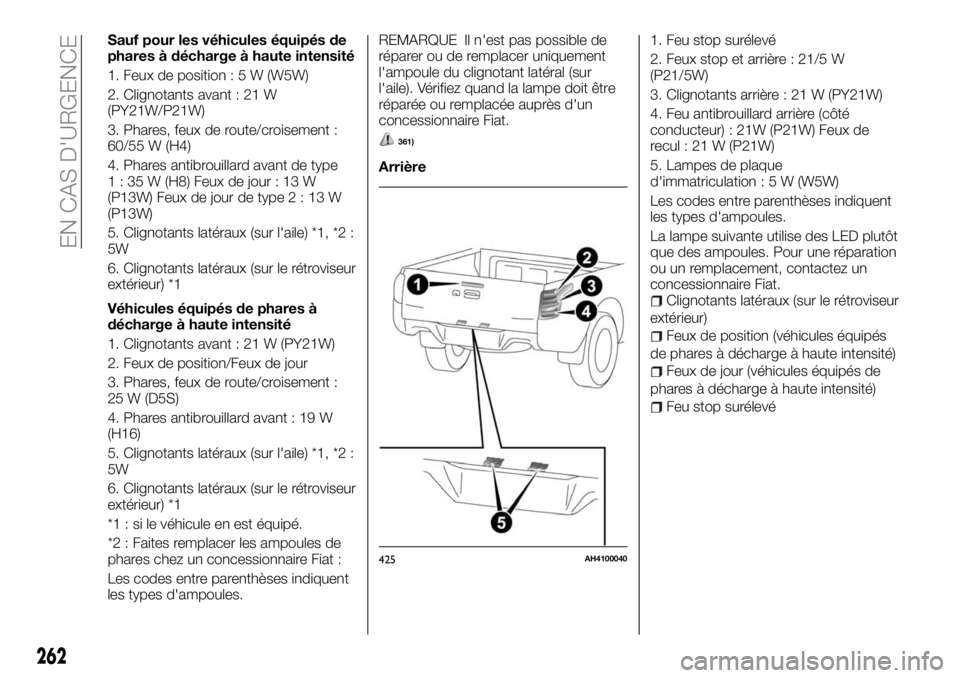

Sauf pour les véhicules équipés de
phares à décharge à haute intensité
1. Feux de position:5W(W5W)
2. Clignotants avant : 21 W
(PY21W/P21W)
3. Phares, feux de route/croisement :
60/55 W (H4)
4. Phares antibrouillard avant de type
1 : 35 W (H8) Feux de jour : 13 W
(P13W) Feux de jour de type2:13W
(P13W)
5. Clignotants latéraux (sur l'aile) *1, *2 :
5W
6. Clignotants latéraux (sur le rétroviseur
extérieur) *1
Véhicules équipés de phares à
décharge à haute intensité
1. Clignotants avant : 21 W (PY21W)
2. Feux de position/Feux de jour
3. Phares, feux de route/croisement :
25 W (D5S)
4. Phares antibrouillard avant : 19 W
(H16)
5. Clignotants latéraux (sur l'aile) *1, *2 :
5W
6. Clignotants latéraux (sur le rétroviseur
extérieur) *1
*1 : si le véhicule en est équipé.
*2 : Faites remplacer les ampoules de
phares chez un concessionnaire Fiat :
Les codes entre parenthèses indiquent
les types d'ampoules.REMARQUE Il n'est pas possible de
réparer ou de remplacer uniquement
l'ampoule du clignotant latéral (sur
l'aile). Vérifiez quand la lampe doit être
réparée ou remplacée auprès d'un
concessionnaire Fiat.
361)
Arrière1. Feu stop surélevé
2. Feux stop et arrière : 21/5 W
(P21/5W)
3. Clignotants arrière : 21 W (PY21W)
4. Feu antibrouillard arrière (côté
conducteur) : 21W (P21W) Feux de
recul : 21 W (P21W)
5. Lampes de plaque
d'immatriculation : 5 W (W5W)
Les codes entre parenthèses indiquent
les types d'ampoules.
La lampe suivante utilise des LED plutôt
que des ampoules. Pour une réparation
ou un remplacement, contactez un
concessionnaire Fiat.
Clignotants latéraux (sur le rétroviseur
extérieur)
Feux de position (véhicules équipés
de phares à décharge à haute intensité)
