REMARQUE Si les témoins de roues
avant et arrière continuent de clignoter
après le passage « 4HLc»—«4LLc »,
et que la gamme souhaitée n'a pas été
sélectionnée, remettez le sélecteur du
mode de conduite dans sa position
initiale. Redressez le volant, avancez le
véhicule et relâchez la pédale
d'accélérateur. Maintenez ensuite la
pédale d'accélérateur enfoncée
(transmission manuelle) ou positionnez
le sélecteur sur le neutre«N»
(transmission automatique) et
resélectionnez la gamme.
REMARQUE Si la gamme courte
clignote lorsque vous tentez un
passage « 4HLc»—«4LLc », la
gamme « 4LLc » ne peut pas être
sélectionnée depuis la position
« 4HLc ». Arrêtez le véhicule et relâchez
la pédale d'accélérateur. Maintenez
ensuite la pédale d'accélérateur
enfoncée (transmission manuelle) ou
positionnez le sélecteur sur le neutre
« N » (transmission automatique) et
resélectionnez la gamme.REMARQUE Si vous sélectionnez la
gamme « 4LLc », la fonction de contrôle
électronique de la stabilité (ESC) est
désactivée ; le témoin
s'allume. Ce
qui n'est nullement signe de
dysfonctionnement. Si les modes
« 2H », « 4H » ou « 4HLc » sont
sélectionnés, le témoin s'éteint et la
fonction est réactivée. Voir la section
« Témoin ESC, Témoin d'arrêt ESC ».
140)
ATTENTION
137)Le mode « 4LLc » fournit un couple
maximum à vitesse réduite sur les pentes à
forte déclivité, ainsi que sur les sols
sableux, boueux et autres passages
difficiles. Sur les véhicules à transmission
automatique, ne dépassez pas les 70 km/h
en gamme « 4LLc ».138)N'utilisez pas la gamme « 4HLc » ou
« 4LLc » pour circuler sur des routes
sèches et pavées ou une autoroute. Vous
risqueriez de provoquer une usure
excessive des pneus, une augmentation de
la consommation de carburant et la
génération de bruits éventuels. Cela peut
également entrainer une augmentation de
la température de l'huile du différentiel, ce
qui peut endommager le système de
traction. Qui plus est, la transmission est
soumise à des contraintes excessives
pouvant entrainer des fuites d'huile, le
grippage des pièces et autres problèmes
majeurs. Sur les routes sèches et pavées et
les autoroutes, roulez exclusivement en
mode«2H»ou«4H».
139)N'utilisez pas le sélecteur de mode de
conduite si les roues arrière du véhicule
patinent sur de la neige ou de la glace.
140)Si un problème est détecté au niveau
du système de transfert, un dispositif de
sécurité est activé. Les témoins de roue
avant et arrière s'éteignent, le témoin de
blocage du différentiel central se met à
clignoter rapidement (deux fois par
seconde) et les vitesses ne passent plus
fig. 277. Garez le véhicule dans un endroit
sûr et coupez le moteur pour quelques
instants. Remettez le moteur en marche. Le
témoin devrait reprendre un
fonctionnement normal. S'ils ne cessent
pas de clignoter, faites contrôler votre
véhicule par un concessionnaire Fiat au
plus vite.
277AHZ101128
191

BLOCAGE DE
DIFFÉRENTIEL
ARRIÈRE
(si le véhicule en est équipé)
Si l'une des roues patine, que le
véhicule s'enlise et ne peut pas être
dégagé à l'aide du mode de traction
intégrale, vous pouvez activer le
blocage de différentiel arrière en
appuyant sur l'interrupteur
correspondant (A) pour plus de traction.
Fonctionnement du blocage de
différentiel arrière
1. Immobilisez complètement votre
véhicule.
2. Déplacez le sélecteur du mode de
conduite sur « 4L » ou « 4H »
(transmission Easy select 4WD) et
« 4LLc » ou « 4HLc » (transmission
Super select 4WD II).3. Pour activer le blocage de différentiel
arrière, appuyez sur l'interrupteur de
commande du blocage de différentiel
arrière (A).
4. Pour désactiver le blocage de
différentiel arrière, appuyez sur
l'interrupteur de commande du blocage
de différentiel arrière (B).
141)
REMARQUE Le blocage de différentiel
arrière ne fonctionne pas lorsque le
sélecteur du mode de conduite est
réglé sur « 2H » (transmission Easy
select 4WD), « 2H » ou « 4H »
(transmission Super select 4WD II).REMARQUE Lorsque le différentiel
arrière est bloqué alors que le sélecteur
du mode de conduite est positionné sur
« 4L » ou « 4H » (transmission Easy
select 4WD), « 4LLc » ou « 4HLc »
(transmission Super select 4WD II), le
passage au mode « 2H » (transmission
Easy select 4WD), « 2H » ou « 4H »
(transmission Super select 4WD II)
entraine le déblocage automatique du
différentiel arrière.
Témoin de blocage du différentiel
arrière
Lorsque le contact est mis ou la
fonction est sélectionnée, le voyant du
blocage de différentiel arrière (A)
s'allume pendant quelques secondes
sur le tableau de bord pour indiquer
l'état (activé ou désactivé) du blocage
de différentiel arrière.
Transmission Easy Select 4RM278AHA106069
279AHA106072
280AHA104980
192
DÉMARRAGE ET CONDUITE

Transmission Super Select 4WD II
Le témoin 2RM/4RM s'allume
également pendant quelques secondes
lorsque le contacteur d'allumage est
réglé sur « ON » et le mode de
fonctionnement est activé.
Reportez-vous à la section « Témoin
2RM/4RM ». L'état du blocage du
différentiel arrière (après enfoncement
de l'interrupteur de blocage du
différentiel arrière) est indiqué par le
clignotement ou l'allumage en continu
du témoin correspondant.
État du
blocage du
différentiel
arrièreTémoin de blocage du
différentiel arrière
Transm.
Easy
Select
4RMTransm.
Super
Select
4WD II
Blocage de
différentiel
arrière
désactivé
Commutation
en cours
Blocage de
différentiel
arrière activé
Clignote
Allumé
Reste éteint
Le témoin clignote lorsque le blocage
du différentiel arrière passe de l'état
activé à l'état désactivé. Lorsque la
procédure de commutation est
terminée, le témoin s'allume en continu
ou s'éteint.
Les fonctions ESC et ABS sont
suspendues pendant toute l'activation
du blocage de différentiel arrière. Le
témoin ESC, le témoin d'arrêt ESC et le
témoin d'avertissement ABS s'allument
pendant l'interruption de ces fonctions.Ce qui n'est nullement signe de
dysfonctionnement. Ces témoins
s'éteignent dès que le blocage du
différentiel arrière est désengagé. Voir
les sections « Témoin d'avertissement
ABS », « Témoin ESC, Témoin d'arrêt
ESC ».
Si le témoin continue de clignoter alors
que le blocage du différentiel arrière a
été désactivé via l'interrupteur,
redressez le volant puis enfoncez et
relâchez la pédale d'accélérateur à
plusieurs reprises.
Si le clignotement persiste alors que le
blocage du différentiel arrière a été
activé via l'interrupteur, gardez à l'esprit
les instructions suivantes :
Si le véhicule roule à une vitesse
supérieure ou égale à 12 km/h,
ralentissez jusqu'à atteindre une vitesse
de 2,5 km/h maximum. Le témoin
s'allume en continu et le blocage du
différentiel arrière est activé.
Si le véhicule roule à une vitesse
inférieure ou égale à 12 km/h, tournez
le volant de gauche à droite jusqu'à ce
que le témoin s'allume en continu. Si le
véhicule s'embourbe sur un sol meuble,
veillez à ce que la zone autour du
véhicule soit dégagée et faites plusieurs
tentatives pour avancer et reculer le
véhicule. Le témoin s'allume en continu
et le blocage du différentiel arrière est
activé.
281AHA104993
193
142)

Exemples d'utilisation efficace du
blocage de différentiel arrière
143)
Roue enfoncée dans un fossé
Terrain rocailleux
Lorsque le véhicule ne peut plus se
déplacer du fait que l'une des roues est
restée en suspension dans l'air.Véhicule enlisé dans la neige
Lorsque le véhicule ne peut pas se
dégager avec une roue dans la neige et
une roue sur une chaussée
goudronnée.
Exemples d'utilisation incorrecte du
blocage de différentiel arrière
234) 235)
236)
237) 238)
282AHA105206
283AHA105219
284AHA105222
285AHA105235
286AHA105248
287AHA105251
194
DÉMARRAGE ET CONDUITE

ATTENTION
234)Le réglage du levier sélecteur du
mode de conduite sur « 4L » ou « 4H »
(Easy Select 4WD) et sur « 4LLc » ou
« 4HLc » (Super Select 4WD II) alors que le
blocage du différentiel arrière est activé, est
extrêmement dangereux et peut expliquer
le phénomène suivant. Veillez à bien
désactiver le blocage du différentiel arrière
sur route normale.
235)Utilisation du blocage du différentiel
arrière par inadvertance sur une route
pavée : Lorsque le blocage du différentiel
arrière est activé, le véhicule à tendance à
se déplacer en ligne droite et le volant est
difficile à tourner.
236)Utilisation du blocage du différentiel
arrière par inadvertance dans un virage ou
une intersection gauche/droite (etc.) : Le
véhicule est incapable d'amorcer un virage
ou de tourner et peut continuer tout droit.
237)Utilisation du blocage du différentiel
arrière par inadvertance, autrement que
pour bénéficier d'une motricité accrue
(situation d'urgence) sur une route
enneigée ou verglacée : La prise de virage
devient difficile.
238)Si l'état de la route varie du pneu
gauche au pneu droit (un pneu roule sur
une surface goudronnée, l'autre sur du
verglas), un freinage ou une accélération
moteur peut entrainer un changement de
direction brusque du véhicule. N'utilisez en
aucun cas le blocage du différentiel arrière
autrement que pour bénéficier d'une
motricité accrue (situation d'urgence) sur
une route enneigée ou verglacée ; roulez
en mode quatre roues motrices.
ATTENTION
141)Actionnez l'interrupteur du différentiel
arrière lorsque les roues se sont arrêtées
de tourner. Si l'interrupteur est sollicité alors
que les roues tournent, le véhicule risque
de partir dans n'importe quel sens.
142)Si un problème est détecté au niveau
du système de blocage du différentiel
arrière, un dispositif de sécurité est activé.
Le témoin du système de blocage du
différentiel arrière se met à clignoter
rapidement (deux fois par seconde) et le
blocage du différentiel est désactivé. Garez
le véhicule dans un endroit sûr et coupez le
moteur pour quelques instants. Remettez le
moteur en marche. Si le témoin est revenu
à la normale, vous pouvez reprendre la
route. Si le témoin du système de blocage
du différentiel arrière clignote lorsque le
blocage du différentiel arrière est activé,
faites inspecter votre véhicule dans le
réseau après-vente Fiat au plus vite.
143)N'utilisez le blocage du différentiel
arrière qu'à titre d'exception lorsque le
véhicule est enlisé et ne peut pas être
dégagé en réglant le levier de sélection des
vitesses ou le levier sélecteur de mode de
conduite sur « 4L », « 4H » (Easy Select
4WD) ou « 4LLc », « 4HLc » (Super Select
4WD II). Désactivez immédiatement le
blocage du différentiel arrière après l'avoir
utilisé.
CONDUITE EN MODE
4 ROUES MOTRICES
Lorsque le mode de traction intégrale
est sélectionné, les deux essieux du
véhicule sont solidaires l'un de l'autre.
Cela améliore les caractéristiques de
traction. Dans les virages serrés ou les
déplacements alternant la marche
avant/marche arrière, la transmission
est soumise à de fortes contraintes, ce
qui se traduit par un effet de freinage.
Les véhicules à quatre roues motrices
accélèrent plus facilement et plus
rapidement.
Notez cependant que la distance de
freinage n'est pas inférieure à celle des
véhicules à traction arrière.
Lors de l'utilisation de la traction
intégrale sur des routes difficiles (neige,
boue, sable etc.), il importe d'utiliser
correctement le véhicule.
REMARQUE Tenez-vous plus droit
dans votre siège et rapprochez-vous du
volant ; réglez le siège de manière à
avoir une bonne position de conduite et
un bon contrôle des pédales. Attachez
votre ceinture de sécurité.
REMARQUE Après toute conduite sur
une route accidentée, vérifiez chacune
des pièces du véhicule et lavez-le
soigneusement à l'eau. Reportez-vous
à la section « Entretien du véhicule » et
« Inspection et maintenance suite à la
conduite sur une mauvaise route ».
195

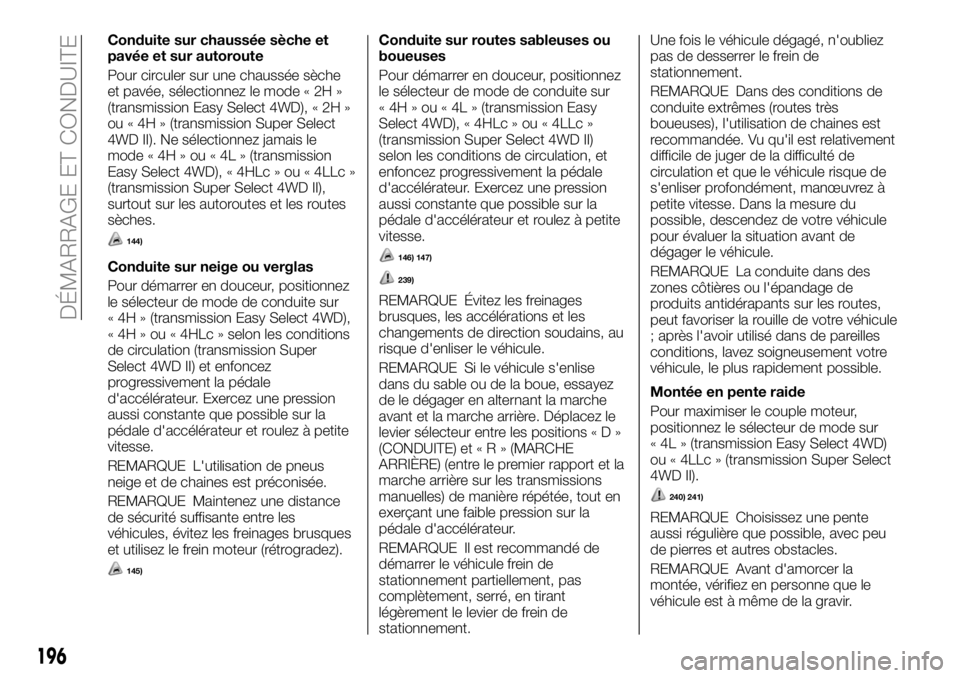

Conduite sur chaussée sèche et
pavée et sur autoroute
Pour circuler sur une chaussée sèche
et pavée, sélectionnez le mode « 2H »
(transmission Easy Select 4WD), « 2H »
ou « 4H » (transmission Super Select
4WD II). Ne sélectionnez jamais le
mode « 4H » ou « 4L » (transmission
Easy Select 4WD), « 4HLc » ou « 4LLc »
(transmission Super Select 4WD II),
surtout sur les autoroutes et les routes
sèches.
144)
Conduite sur neige ou verglas
Pour démarrer en douceur, positionnez
le sélecteur de mode de conduite sur
« 4H » (transmission Easy Select 4WD),
« 4H » ou « 4HLc » selon les conditions
de circulation (transmission Super
Select 4WD II) et enfoncez
progressivement la pédale
d'accélérateur. Exercez une pression
aussi constante que possible sur la
pédale d'accélérateur et roulez à petite
vitesse.
REMARQUE L'utilisation de pneus
neige et de chaines est préconisée.
REMARQUE Maintenez une distance
de sécurité suffisante entre les
véhicules, évitez les freinages brusques
et utilisez le frein moteur (rétrogradez).
145)
Conduite sur routes sableuses ou
boueuses
Pour démarrer en douceur, positionnez
le sélecteur de mode de conduite sur
« 4H » ou « 4L » (transmission Easy
Select 4WD), « 4HLc » ou « 4LLc »
(transmission Super Select 4WD II)
selon les conditions de circulation, et
enfoncez progressivement la pédale
d'accélérateur. Exercez une pression
aussi constante que possible sur la
pédale d'accélérateur et roulez à petite
vitesse.
146) 147)
239)
REMARQUE Évitez les freinages
brusques, les accélérations et les
changements de direction soudains, au
risque d'enliser le véhicule.
REMARQUE Si le véhicule s'enlise
dans du sable ou de la boue, essayez
de le dégager en alternant la marche
avant et la marche arrière. Déplacez le
levier sélecteur entre les positions « D »
(CONDUITE) et«R»(MARCHE
ARRIÈRE) (entre le premier rapport et la
marche arrière sur les transmissions
manuelles) de manière répétée, tout en
exerçant une faible pression sur la
pédale d'accélérateur.
REMARQUE Il est recommandé de
démarrer le véhicule frein de
stationnement partiellement, pas
complètement, serré, en tirant
légèrement le levier de frein de
stationnement.Une fois le véhicule dégagé, n'oubliez
pas de desserrer le frein de
stationnement.
REMARQUE Dans des conditions de
conduite extrêmes (routes très
boueuses), l'utilisation de chaines est
recommandée. Vu qu'il est relativement
difficile de juger de la difficulté de
circulation et que le véhicule risque de
s'enliser profondément, manœuvrez à
petite vitesse. Dans la mesure du
possible, descendez de votre véhicule
pour évaluer la situation avant de
dégager le véhicule.
REMARQUE La conduite dans des
zones côtières ou l'épandage de
produits antidérapants sur les routes,
peut favoriser la rouille de votre véhicule
; après l'avoir utilisé dans de pareilles
conditions, lavez soigneusement votre
véhicule, le plus rapidement possible.
Montée en pente raide
Pour maximiser le couple moteur,
positionnez le sélecteur de mode sur
« 4L » (transmission Easy Select 4WD)
ou « 4LLc » (transmission Super Select
4WD II).
240) 241)
REMARQUE Choisissez une pente
aussi régulière que possible, avec peu
de pierres et autres obstacles.
REMARQUE Avant d'amorcer la
montée, vérifiez en personne que le
véhicule est à même de la gravir.
196
DÉMARRAGE ET CONDUITE

Descente en pente raide
Positionnez le sélecteur de mode sur
« 4L » (transmission Easy Select 4WD)
ou « 4LLc » (transmission Super Select
4WD II) et utilisez le frein moteur
(rétrogradez) pour descendre lentement
la pente.
242)
REMARQUE Lors de la descente d'une
pente raide, un freinage brusque pour
éviter un obstacle peut vous faire
perdre le contrôle de votre véhicule.
Avant d'amorcer la descente, inspectez
la trajectoire à emprunter.
REMARQUE Avant de descendre une
pente, choisissez le rapport le mieux
adapté. Évitez de changer de vitesse ou
de débrayer dans la descente.
REMARQUE FCA n'est pas
responsable des dommages ou
blessures causés par le conducteur ou
découlant d'une utilisation inappropriée
ou abusive du véhicule. Les techniques
de pilotage décrites dans le présent
manuel dépendent des compétences et
de l'expérience du conducteur et autres
parties concernées ; quiconque
s'écarte des recommandations
précitées, le fait à ses propres risques.Négociation de virages serrés
Lors de la négociation de virages serrés
en position « 4H » ou « 4L »
(transmission Easy Select 4WD),
« 4HLc » ou « 4LLc » (transmission
Super Select 4WD II) à petite vitesse, il
se peut que vous observiez une légère
différence au niveau de la direction,
comme si les freins étaient appliqués.
Ce phénomène de freinage en virage
serré s'explique par le fait que les
quatre roues se trouvent toutes à une
distance différente du virage.
Traversée d'un cours d'eau
Les véhicules à traction intégrale ne
sont pas forcément capables de
résister à l'eau. Si les circuits
électriques sont mouillés, le véhicule ne
pourra plus être utilisé ; sauf en cas de
nécessité absolue, évitez donc de
franchir des cours d'eau. Si la traversée
d'un cours d'eau ne peut être évitée,
procédez comme suit :
1 – Vérifiez la profondeur et les
caractéristiques du cours d'eau avant
d'amorcer la traversée et traversez à
gué, à un endroit peu profond et
praticable.
2 – Positionnez le sélecteur de mode
de conduite sur « 4L » (transmission
Easy Select 4WD) ou « 4LLc »
(transmission Super Select 4WD II).
3 – Conduisez lentement à une vitesse
approximative de 5 km/h pour éviter de
trop éclabousser le véhicule.
148) 149)
Inspection et maintenance suite à
la conduite sur une mauvaise route
Après avoir utilisé le véhicule dans des
conditions routières difficiles, effectuez
les procédures d'inspection et de
maintenance suivantes :
Vérifiez que le véhicule n'a pas été
endommagé par des pierres, du gravier
etc.
Lavez soigneusement le véhicule à
l'eau. Conduisez lentement tout en
appuyant légèrement sur la pédale de
frein pour sécher les freins. Si les freins
ne fonctionnent toujours pas
correctement, contactez un
concessionnaire Fiat dès que possible
pour faire vérifier les freins.
Retirez tout corps étranger (insectes,
débris d'herbe etc.) obturant le
radiateur et le refroidisseur d'huile pour
boîte automatique.
Après avoir traversé un cours d'eau,
faites inspectez le véhicule par un
concessionnaire Fiat et prenez les
mesures qui s'imposent :
Vérifiez le système de freinage et
faites-le réviser si nécessaire.
Vérifiez le moteur, la transmission, la
boite de transfert ainsi que le niveau
d'huile/graisse ou de turbidité du
différentiel. Si l'huile ou la graisse
présente un aspect laiteux, il y a
présence d'eau et le cas échéant,
contamination. Remplacez-la par de
l'huile ou de la graisse neuve.
197

Graissez l'arbre de transmission.
Vérifiez l'intérieur du véhicule. Si de
l'eau a pénétré dans l'habitacle, séchez
le tapis de sol etc.
Inspectez les phares. Si l'ampoule a
pris l'eau, évacuez l'eau résiduelle.
ATTENTION
144)La conduite sur une chaussée sèche
en mode « 4H » ou « 4L » (transmission
Easy Select 4WD), « 4HLc » ou « 4LLc »
(Super Select 4WD II), s'accompagne
d'une augmentation de la consommation
de carburant, d'un niveau de bruit plus
important ainsi que d'une usure précoce
des pneus. Elle peut également entrainer
une augmentation de la température du
différentiel, ce qui peut endommager le
système d'entrainement. Qui plus est, la
transmission est soumise à des contraintes
excessives pouvant entrainer des fuites
d'huile, le grippage des pièces et autres
défauts majeurs.
145)Évitez les freinages brusques ainsi que
les accélérations et les changements de
direction soudains ; vous pourriez déraper
et faire des tonneaux.
146)Évitez de donner des coups
d'accélérateur ou de conduire
dangereusement sur des sols ensablés.
Par rapport à une route normale, le moteur
et les autres composants du dispositif
d'entrainement sont mis à rude épreuve sur
de telles surfaces. Cela pourrait conduire à
des accidents.147)Si l'une des conditions suivantes se
produit en route, garez immédiatement
votre véhicule dans un endroit sûr et
procédez comme suit : l'aiguille de la jauge
de température se rapproche de la zone de
surchauffe. Reportez-vous à la section
« Surchauffe du moteur»;letémoin de
température de liquide de transmission
automatique s'allume. Reportez-vous à la
section « Activation du témoin de
température de liquide de transmission
automatique T/A ».
148)Ne franchissez jamais un cours d'eau
là où l'eau est trop profonde. Ne changez
pas de vitesse lorsque vous franchissez un
cours d'eau. La traversée fréquente de
cours d'eau peut affecter de manière
négative la durée de vie du véhicule ; nous
vous recommandons de prendre les
mesures nécessaires à la préparation,
l'inspection et la réparation du véhicule.
149)Après avoir traversé un cours d'eau,
utilisez les freins pour être sûr qu'ils
fonctionnent correctement. Si les freins
sont mouillés et ne fonctionnent pas
correctement, séchez-les en conduisant
lentement et en enfonçant légèrement la
pédale de frein. Inspectez soigneusement
toutes les pièces du véhicule.
ATTENTION
239)Si vous tentez de dégager un véhicule
enlisé, veillez à ce que rien ni personne ne
se trouve autour du véhicule. L'alternance
marche avant/marche arrière risque de
propulser le véhicule en avant ou en arrière
et de causer des dommages matériels et
des blessures corporelles aux personnes à
proximité.
240)Conduisez le véhicule en ligne droite.
Ne placez pas votre véhicule en travers sur
les pentes raides.
241)Si les roues se mettent à patiner,
relâchez l'accélérateur et tournez
légèrement le volant de droite à gauche
pour reprendre de l'adhérence.
242)Évitez de serpenter sur une pente
abrupte. Descendez la pente le plus
possible en ligne droite.
198
DÉMARRAGE ET CONDUITE
