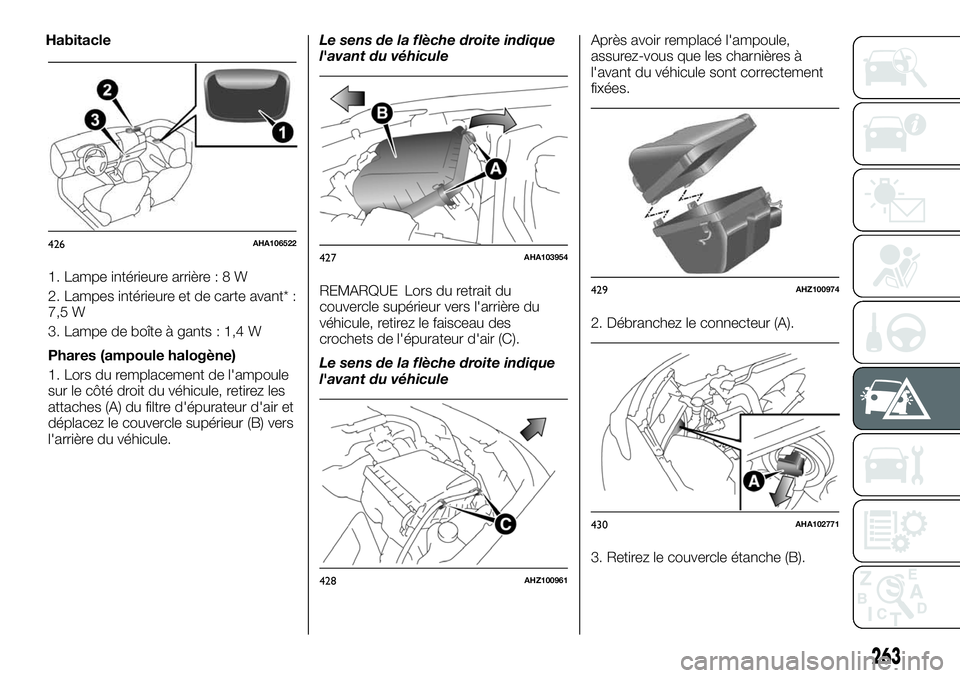

2018 FIAT FULLBACK Notice d'entretien (in French)

1. Lampe intérieure arrière:8W
2. Lampes intérieure et de carte avant* :
7,5 W
3. Lampe de boîte à gants : 1,4 W
Phares (ampoule halogène)
1. Lors du remplacement de l'ampoule
sur le côté droit du véhicule, retirez les
attaches (A) du filtre d'épurateur d'air et
déplacez le couvercle supérieur (B) vers
l'arrière du véhicule.Le sens de la flèche droite indique
l'avant du véhicule
REMARQUE Lors du retrait du
couvercle supérieur vers l'arrière du
véhicule, retirez le faisceau des
crochets de l'épurateur d'air (C).
Le sens de la flèche droite indique
l'avant du véhiculeAprès avoir remplacé l'ampoule,
assurez-vous que les charnières à
l'avant du véhicule sont correctement
fixées.
2. Débranchez le connecteur (A).
3. Retirez le couvercle étanche (B).
426AHA106522427AHA103954
428AHZ100961
429AHZ100974
430AHA102771
263
Habitacle

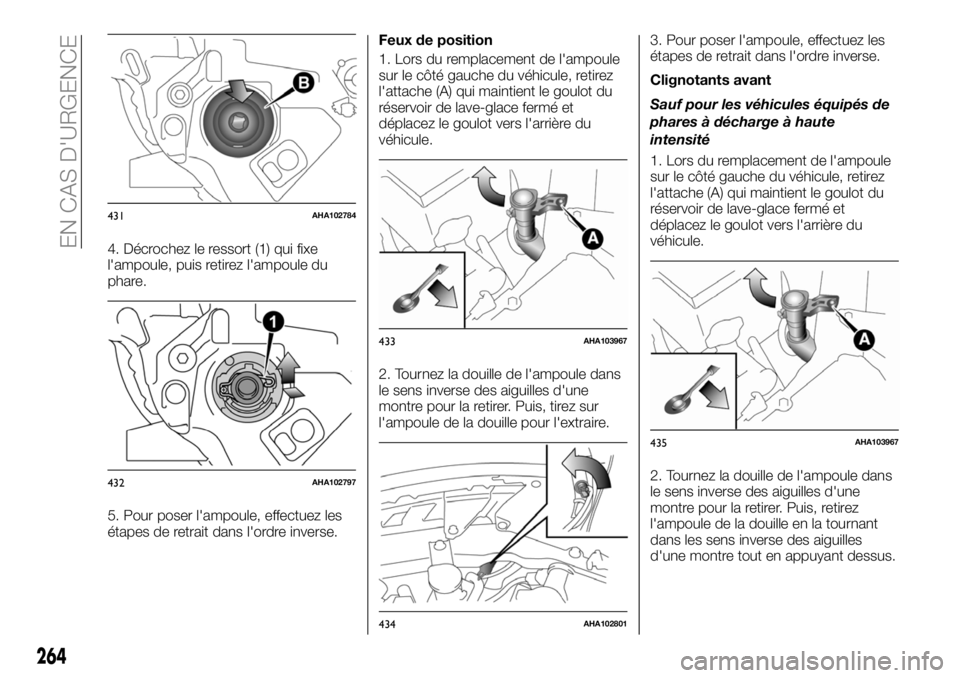

4. Décrochez le ressort (1) qui fixe
l'ampoule, puis retirez l'ampoule du
phare.
5. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.Feux de position
1. Lors du remplacement de l'ampoule
sur le côté gauche du véhicule, retirez
l'attache (A) qui maintient le goulot du
réservoir de lave-glace fermé et
déplacez le goulot vers l'arrière du
véhicule.
2. Tournez la douille de l'ampoule dans
le sens inverse des aiguilles d'une
montre pour la retirer. Puis, tirez sur
l'ampoule de la douille pour l'extraire.3. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
Clignotants avant
Sauf pour les véhicules équipés de
phares à décharge à haute
intensité
1. Lors du remplacement de l'ampoule
sur le côté gauche du véhicule, retirez
l'attache (A) qui maintient le goulot du
réservoir de lave-glace fermé et
déplacez le goulot vers l'arrière du
véhicule.
2. Tournez la douille de l'ampoule dans
le sens inverse des aiguilles d'une
montre pour la retirer. Puis, retirez
l'ampoule de la douille en la tournant
dans les sens inverse des aiguilles
d'une montre tout en appuyant dessus.
431AHA102784
432AHA102797
433AHA103967
434AHA102801
435AHA103967
264
EN CAS D'URGENCE

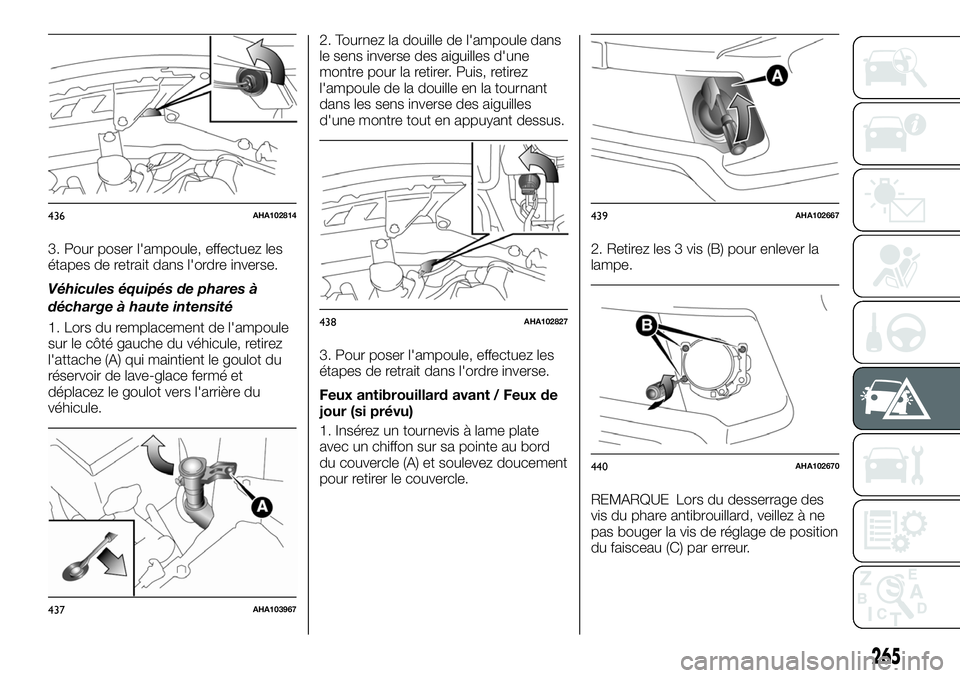

3. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
Véhicules équipés de phares à
décharge à haute intensité
1. Lors du remplacement de l'ampoule
sur le côté gauche du véhicule, retirez
l'attache (A) qui maintient le goulot du
réservoir de lave-glace fermé et
déplacez le goulot vers l'arrière du
véhicule.2. Tournez la douille de l'ampoule dans
le sens inverse des aiguilles d'une
montre pour la retirer. Puis, retirez
l'ampoule de la douille en la tournant
dans les sens inverse des aiguilles
d'une montre tout en appuyant dessus.
3. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
Feux antibrouillard avant / Feux de
jour (si prévu)
1. Insérez un tournevis à lame plate
avec un chiffon sur sa pointe au bord
du couvercle (A) et soulevez doucement
pour retirer le couvercle.2. Retirez les 3 vis (B) pour enlever la
lampe.
REMARQUE Lors du desserrage des
vis du phare antibrouillard, veillez à ne
pas bouger la vis de réglage de position
du faisceau (C) par erreur.
436AHA102814
437AHA103967
438AHA102827
439AHA102667
440AHA102670
265

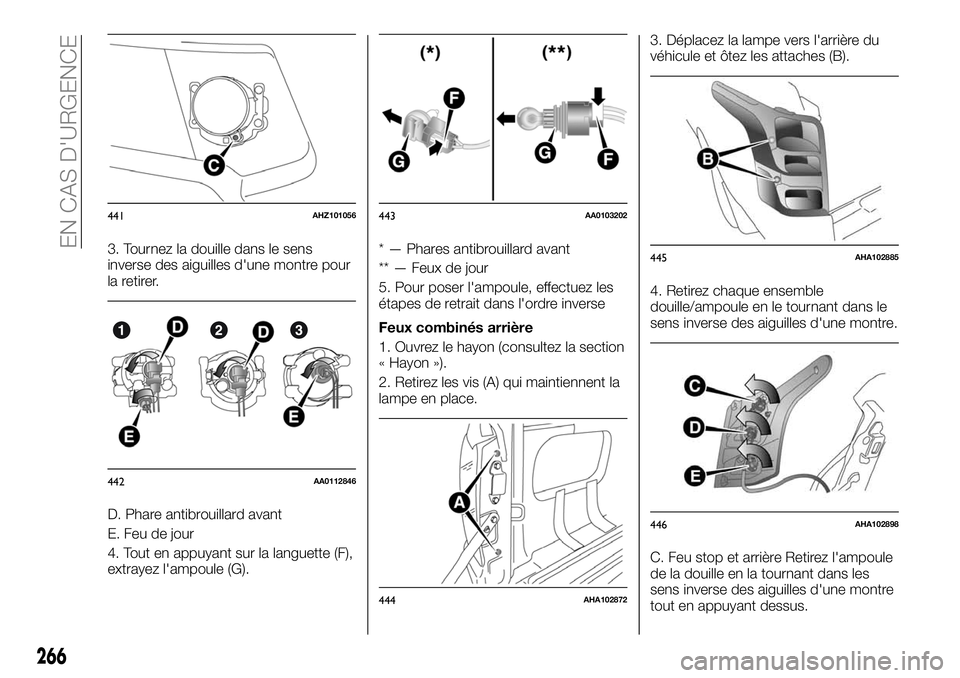

3. Tournez la douille dans le sens
inverse des aiguilles d'une montre pour
la retirer.
D. Phare antibrouillard avant
E. Feu de jour
4. Tout en appuyant sur la languette (F),
extrayez l'ampoule (G).* — Phares antibrouillard avant
** — Feux de jour
5. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse
Feux combinés arrière
1. Ouvrez le hayon (consultez la section
« Hayon »).
2. Retirez les vis (A) qui maintiennent la
lampe en place.3. Déplacez la lampe vers l'arrière du
véhicule et ôtez les attaches (B).
4. Retirez chaque ensemble
douille/ampoule en le tournant dans le
sens inverse des aiguilles d'une montre.
C. Feu stop et arrière Retirez l'ampoule
de la douille en la tournant dans les
sens inverse des aiguilles d'une montre
tout en appuyant dessus.
441AHZ101056
442AA0112846
443AA0103202
444AHA102872
445AHA102885
446AHA102898
266
EN CAS D'URGENCE

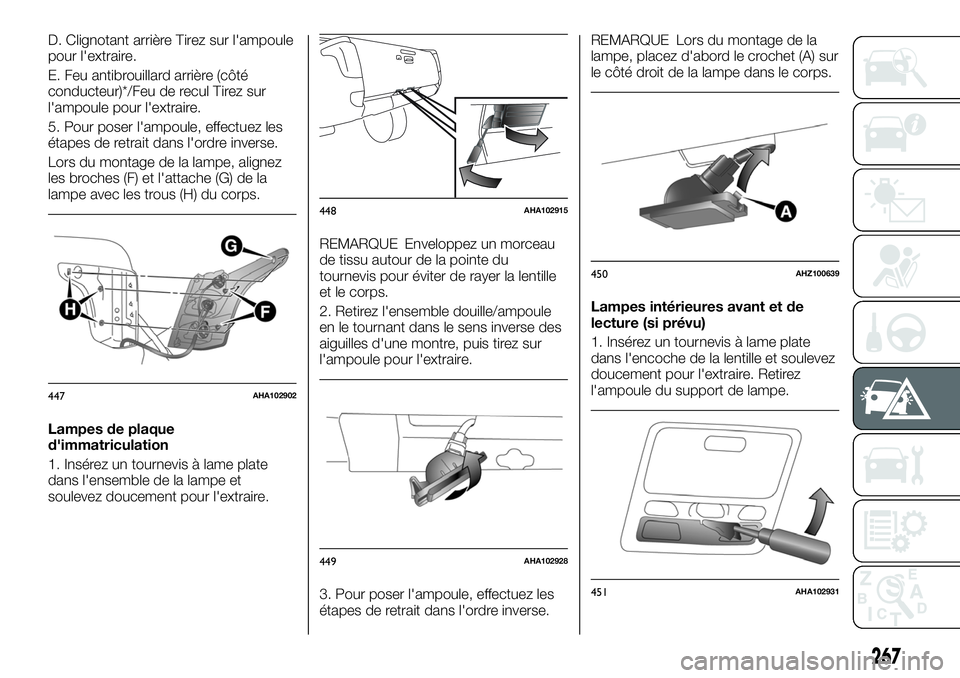

D. Clignotant arrière Tirez sur l'ampoule
pour l'extraire.
E. Feu antibrouillard arrière (côté
conducteur)*/Feu de recul Tirez sur
l'ampoule pour l'extraire.
5. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
Lors du montage de la lampe, alignez
les broches (F) et l'attache (G) de la
lampe avec les trous (H) du corps.
Lampes de plaque
d'immatriculation
1. Insérez un tournevis à lame plate
dans l'ensemble de la lampe et
soulevez doucement pour l'extraire.REMARQUE Enveloppez un morceau
de tissu autour de la pointe du
tournevis pour éviter de rayer la lentille
et le corps.
2. Retirez l'ensemble douille/ampoule
en le tournant dans le sens inverse des
aiguilles d'une montre, puis tirez sur
l'ampoule pour l'extraire.
3. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.REMARQUE Lors du montage de la
lampe, placez d'abord le crochet (A) sur
le côté droit de la lampe dans le corps.
Lampes intérieures avant et de
lecture (si prévu)
1. Insérez un tournevis à lame plate
dans l'encoche de la lentille et soulevez
doucement pour l'extraire. Retirez
l'ampoule du support de lampe.
447AHA102902
448AHA102915
449AHA102928
450AHZ100639
451AHA102931
267

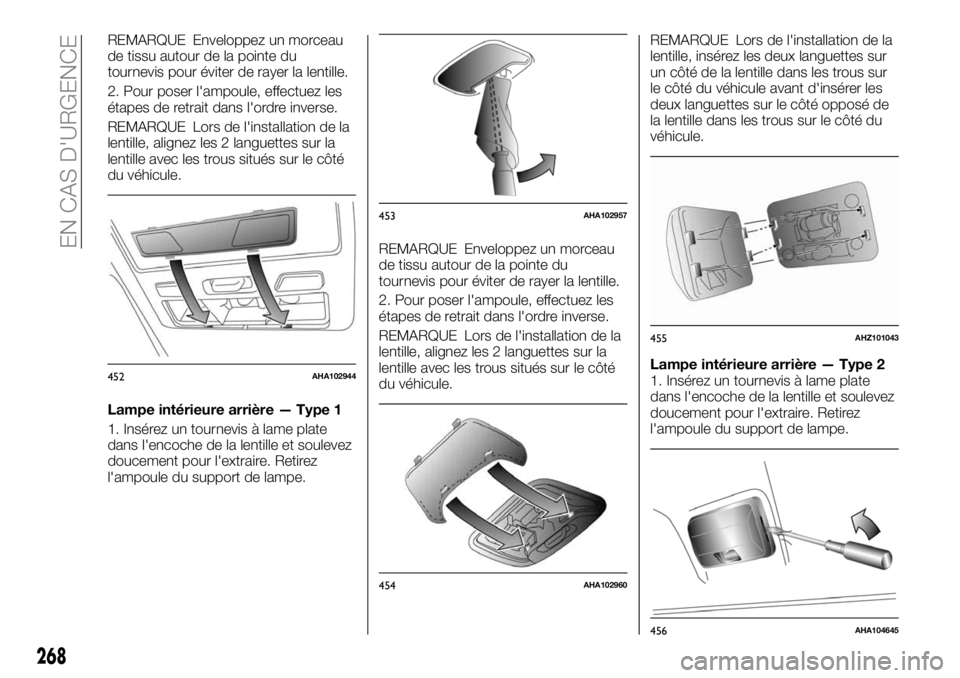

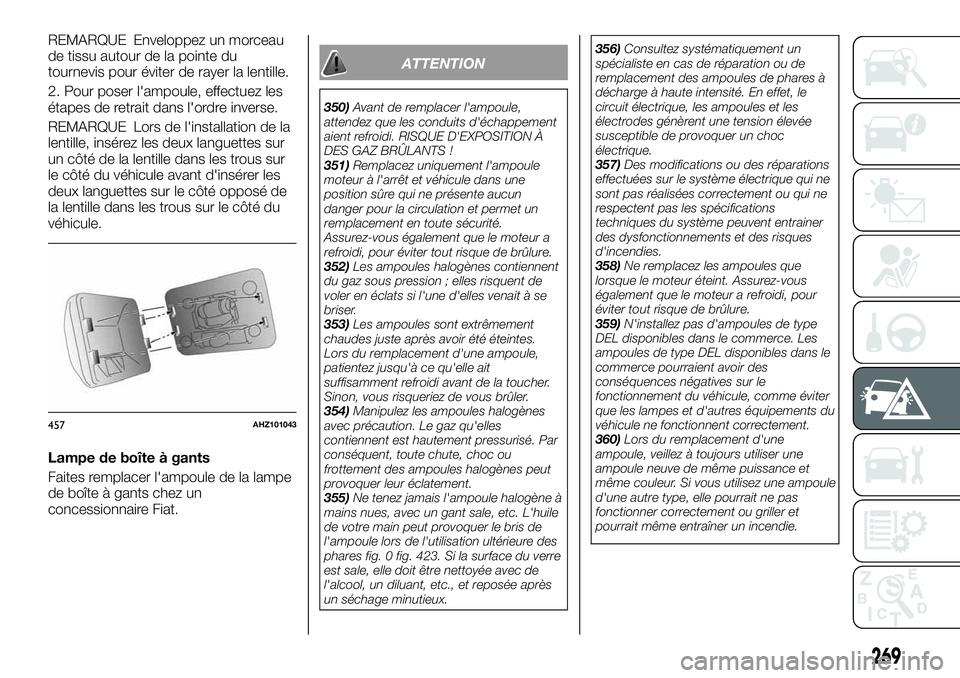

REMARQUE Enveloppez un morceau
de tissu autour de la pointe du
tournevis pour éviter de rayer la lentille.
2. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
REMARQUE Lors de l'installation de la
lentille, alignez les 2 languettes sur la
lentille avec les trous situés sur le côté
du véhicule.
Lampe intérieure arrière — Type 1
1. Insérez un tournevis à lame plate
dans l'encoche de la lentille et soulevez
doucement pour l'extraire. Retirez
l'ampoule du support de lampe.REMARQUE Enveloppez un morceau
de tissu autour de la pointe du
tournevis pour éviter de rayer la lentille.
2. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
REMARQUE Lors de l'installation de la
lentille, alignez les 2 languettes sur la
lentille avec les trous situés sur le côté
du véhicule.REMARQUE Lors de l'installation de la
lentille, insérez les deux languettes sur
un côté de la lentille dans les trous sur
le côté du véhicule avant d'insérer les
deux languettes sur le côté opposé de
la lentille dans les trous sur le côté du
véhicule.
Lampe intérieure arrière — Type 2
1. Insérez un tournevis à lame plate
dans l'encoche de la lentille et soulevez
doucement pour l'extraire. Retirez
l'ampoule du support de lampe.
452AHA102944
453AHA102957
454AHA102960
455AHZ101043
456AHA104645
268
EN CAS D'URGENCE

REMARQUE Enveloppez un morceau
de tissu autour de la pointe du
tournevis pour éviter de rayer la lentille.
2. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
REMARQUE Lors de l'installation de la
lentille, insérez les deux languettes sur
un côté de la lentille dans les trous sur
le côté du véhicule avant d'insérer les
deux languettes sur le côté opposé de
la lentille dans les trous sur le côté du
véhicule.
Lampe de boîte à gants
Faites remplacer l'ampoule de la lampe
de boîte à gants chez un
concessionnaire Fiat.
ATTENTION
350)Avant de remplacer l'ampoule,
attendez que les conduits d'échappement
aient refroidi. RISQUE D'EXPOSITION À
DES GAZ BRÛLANTS !
351)Remplacez uniquement l'ampoule
moteur à l'arrêt et véhicule dans une
position sûre qui ne présente aucun
danger pour la circulation et permet un
remplacement en toute sécurité.
Assurez-vous également que le moteur a
refroidi, pour éviter tout risque de brûlure.
352)Les ampoules halogènes contiennent
du gaz sous pression ; elles risquent de
voler en éclats si l'une d'elles venait à se
briser.
353)Les ampoules sont extrêmement
chaudes juste après avoir été éteintes.
Lors du remplacement d'une ampoule,
patientez jusqu'à ce qu'elle ait
suffisamment refroidi avant de la toucher.
Sinon, vous risqueriez de vous brûler.
354)Manipulez les ampoules halogènes
avec précaution. Le gaz qu'elles
contiennent est hautement pressurisé. Par
conséquent, toute chute, choc ou
frottement des ampoules halogènes peut
provoquer leur éclatement.
355)Ne tenez jamais l'ampoule halogène à
mains nues, avec un gant sale, etc. L'huile
de votre main peut provoquer le bris de
l'ampoule lors de l'utilisation ultérieure des
phares fig. 0 fig. 423. Si la surface du verre
est sale, elle doit être nettoyée avec de
l'alcool, un diluant, etc., et reposée après
un séchage minutieux.356)Consultez systématiquement un
spécialiste en cas de réparation ou de
remplacement des ampoules de phares à
décharge à haute intensité. En effet, le
circuit électrique, les ampoules et les
électrodes génèrent une tension élevée
susceptible de provoquer un choc
électrique.
357)Des modifications ou des réparations
effectuées sur le système électrique qui ne
sont pas réalisées correctement ou qui ne
respectent pas les spécifications
techniques du système peuvent entrainer
des dysfonctionnements et des risques
d'incendies.
358)Ne remplacez les ampoules que
lorsque le moteur éteint. Assurez-vous
également que le moteur a refroidi, pour
éviter tout risque de brûlure.
359)N'installez pas d'ampoules de type
DEL disponibles dans le commerce. Les
ampoules de type DEL disponibles dans le
commerce pourraient avoir des
conséquences négatives sur le
fonctionnement du véhicule, comme éviter
que les lampes et d'autres équipements du
véhicule ne fonctionnent correctement.
360)Lors du remplacement d'une
ampoule, veillez à toujours utiliser une
ampoule neuve de même puissance et
même couleur. Si vous utilisez une ampoule
d'une autre type, elle pourrait ne pas
fonctionner correctement ou griller et
pourrait même entraîner un incendie.
457AHZ101043
269

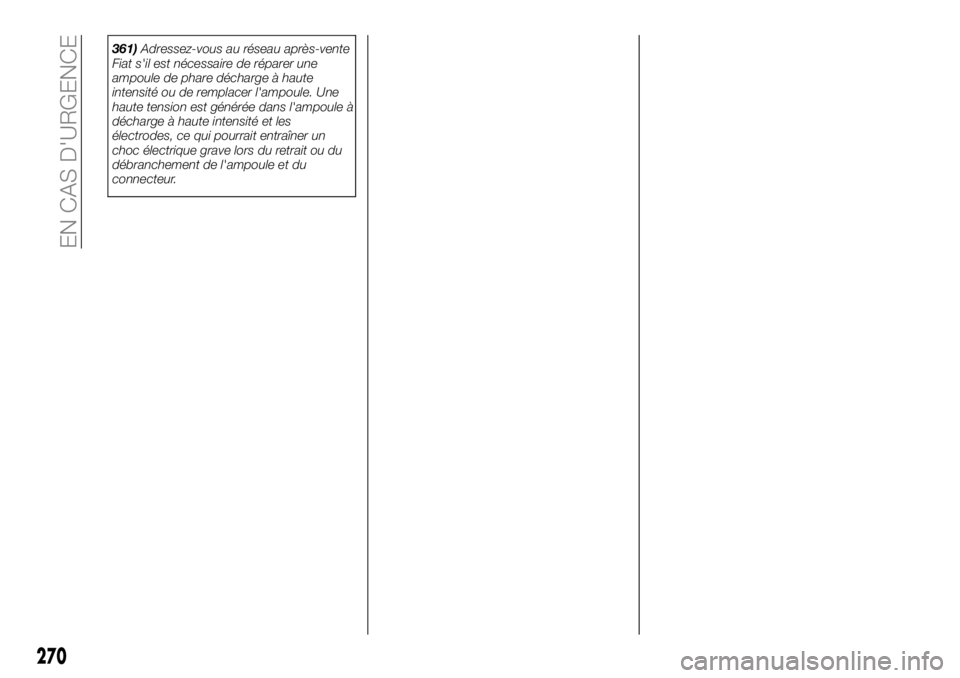

361)Adressez-vous au réseau après-vente
Fiat s'il est nécessaire de réparer une
ampoule de phare décharge à haute
intensité ou de remplacer l'ampoule. Une
haute tension est générée dans l'ampoule à
décharge à haute intensité et les
électrodes, ce qui pourrait entraîner un
choc électrique grave lors du retrait ou du
débranchement de l'ampoule et du
connecteur.
