2018 FIAT FULLBACK Instrukcja obsługi (in Polish)

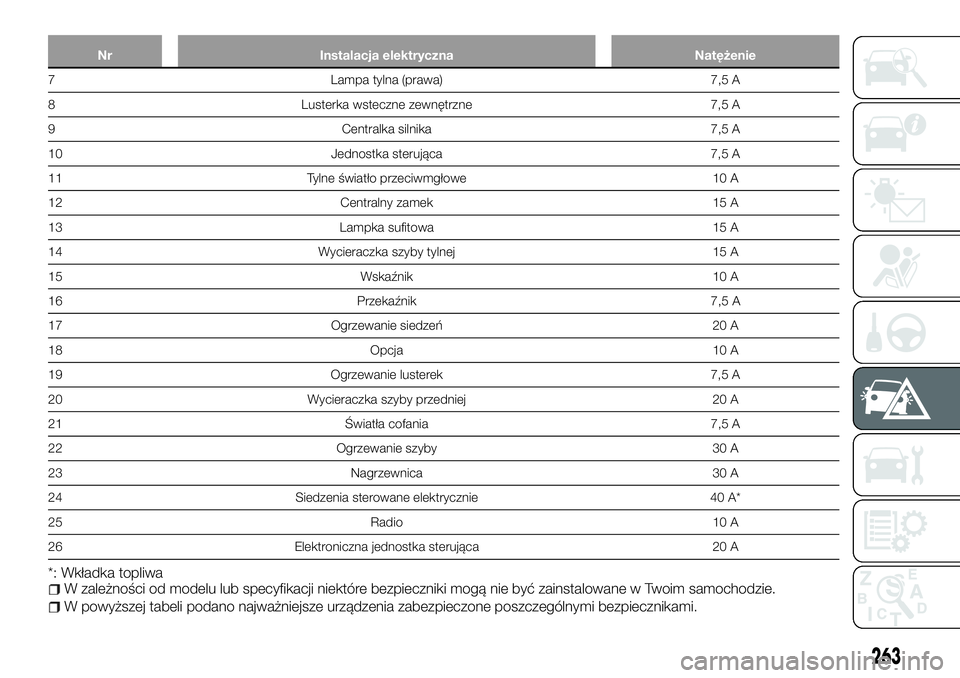

Nr Instalacja elektryczna Natężenie
7 Lampa tylna (prawa) 7,5 A
8 Lusterka wsteczne zewnętrzne 7,5 A
9 Centralka silnika 7,5 A
10 Jednostka sterująca 7,5 A
11 Tylne światło przeciwmgłowe 10 A
12 Centralny zamek 15 A
13 Lampka sufitowa 15 A
14 Wycieraczka szyby tylnej 15 A
15 Wskaźnik 10 A
16 Przekaźnik 7,5 A
17 Ogrzewanie siedzeń 20 A
18 Opcja 10 A
19 Ogrzewanie lusterek 7,5 A
20 Wycieraczka szyby przedniej 20 A
21 Światła cofania 7,5 A
22 Ogrzewanie szyby 30 A
23 Nagrzewnica 30 A
24 Siedzenia sterowane elektrycznie 40 A*
25 Radio 10 A
26 Elektroniczna jednostka sterująca 20 A
*: Wkładka topliwaW zależności od modelu lub specyfikacji niektóre bezpieczniki mogą nie być zainstalowane w Twoim samochodzie.
W powyższej tabeli podano najważniejsze urządzenia zabezpieczone poszczególnymi bezpiecznikami.
263

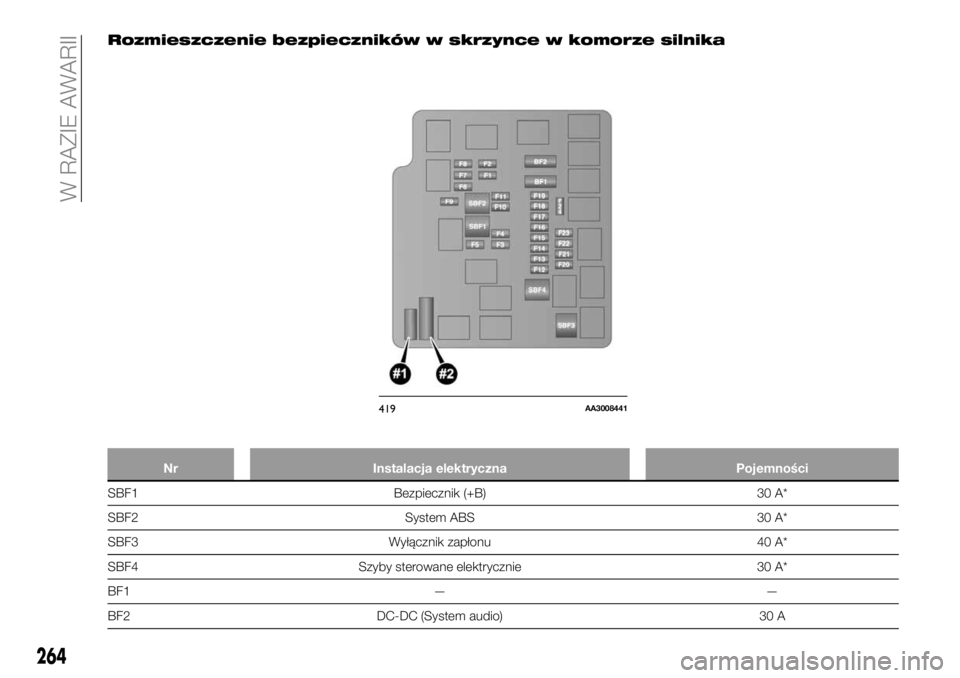

Rozmieszczenie bezpieczników w skrzynce w komorze silnika
Nr Instalacja elektryczna Pojemności
SBF1 Bezpiecznik (+B) 30 A*
SBF2 System ABS 30 A*
SBF3 Wyłącznik zapłonu 40 A*
SBF4 Szyby sterowane elektrycznie 30 A*
BF1 — —
BF2 DC-DC (System audio) 30 A
419AA3008441
264
W RAZIE AWARII

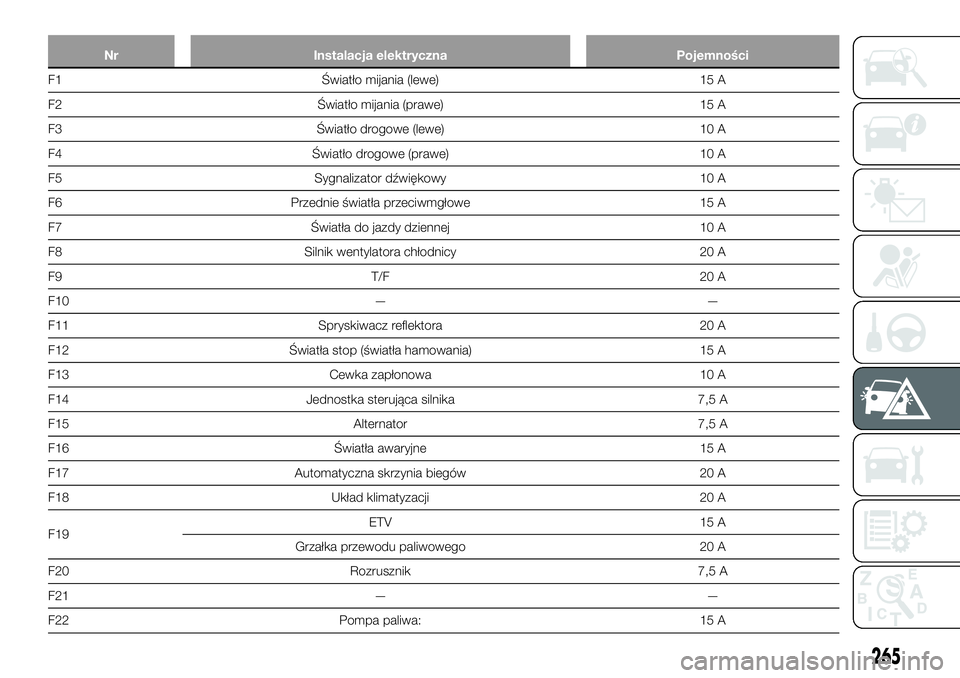

Nr Instalacja elektryczna Pojemności
F1 Światło mijania (lewe) 15 A
F2 Światło mijania (prawe) 15 A
F3 Światło drogowe (lewe) 10 A
F4 Światło drogowe (prawe) 10 A
F5 Sygnalizator dźwiękowy 10 A
F6 Przednie światła przeciwmgłowe 15 A
F7 Światła do jazdy dziennej 10 A
F8 Silnik wentylatora chłodnicy 20 A
F9 T/F 20 A
F10 — —
F11 Spryskiwacz reflektora 20 A
F12 Światła stop (światła hamowania) 15 A
F13 Cewka zapłonowa 10 A
F14 Jednostka sterująca silnika 7,5 A
F15 Alternator 7,5 A
F16 Światła awaryjne 15 A
F17 Automatyczna skrzynia biegów 20 A
F18 Układ klimatyzacji 20 A
F19ETV 15 A
Grzałka przewodu paliwowego 20 A
F20 Rozrusznik 7,5 A
F21 — —
F22 Pompa paliwa: 15 A
265

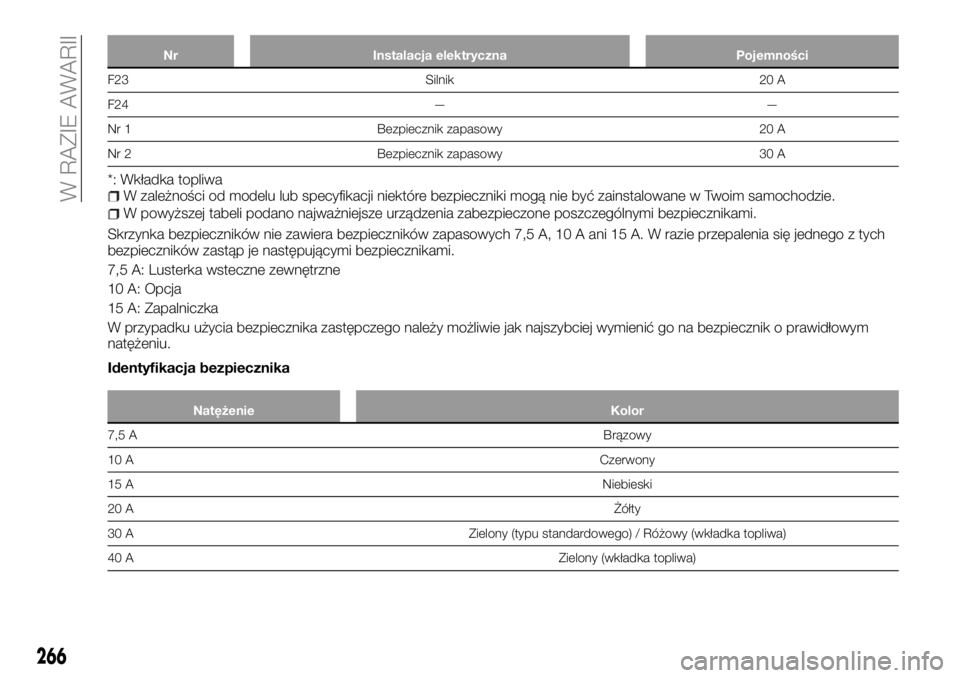

Nr Instalacja elektryczna Pojemności
F23 Silnik 20 A
F24 — —
Nr 1 Bezpiecznik zapasowy 20 A
Nr 2 Bezpiecznik zapasowy 30 A
*: Wkładka topliwaW zależności od modelu lub specyfikacji niektóre bezpieczniki mogą nie być zainstalowane w Twoim samochodzie.
W powyższej tabeli podano najważniejsze urządzenia zabezpieczone poszczególnymi bezpiecznikami.
Skrzynka bezpieczników nie zawiera bezpieczników zapasowych 7,5 A, 10 A ani 15 A. W razie przepalenia się jednego z tych
bezpieczników zastąp je następującymi bezpiecznikami.
7,5 A: Lusterka wsteczne zewnętrzne
10 A: Opcja
15 A: Zapalniczka
W przypadku użycia bezpiecznika zastępczego należy możliwie jak najszybciej wymienić go na bezpiecznik o prawidłowym
natężeniu.
Identyfikacja bezpiecznika
Natężenie Kolor
7,5 ABrązowy
10 ACzerwony
15 ANiebieski
20 AŻółty
30 A Zielony (typu standardowego) / Różowy (wkładka topliwa)
40 AZielony (wkładka topliwa)
266
W RAZIE AWARII

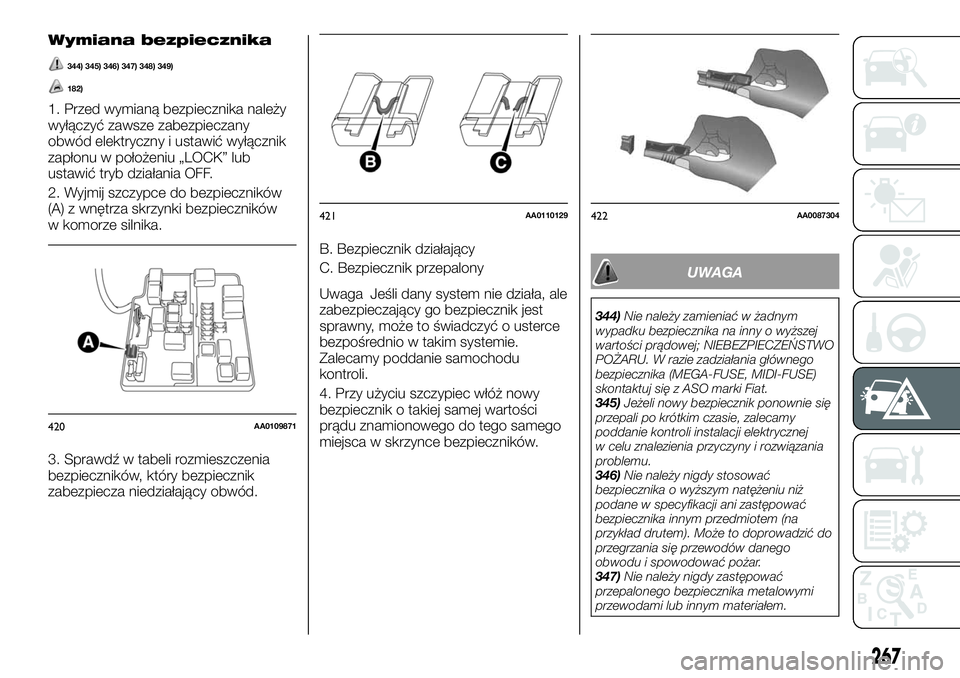

Wymiana bezpiecznika
344) 345) 346) 347) 348) 349)
182)
1. Przed wymianą bezpiecznika należy
wyłączyć zawsze zabezpieczany
obwód elektryczny i ustawić wyłącznik
zapłonu w położeniu „LOCK” lub
ustawić tryb działania OFF.
2. Wyjmij szczypce do bezpieczników
(A) z wnętrza skrzynki bezpieczników
w komorze silnika.
3. Sprawdź w tabeli rozmieszczenia
bezpieczników, który bezpiecznik
zabezpiecza niedziałający obwód.B. Bezpiecznik działający
C. Bezpiecznik przepalony
Uwaga Jeśli dany system nie działa, ale
zabezpieczający go bezpiecznik jest
sprawny, może to świadczyć o usterce
bezpośrednio w takim systemie.
Zalecamy poddanie samochodu
kontroli.
4. Przy użyciu szczypiec włóż nowy
bezpiecznik o takiej samej wartości
prądu znamionowego do tego samego
miejsca w skrzynce bezpieczników.
UWAGA
344)Nie należy zamieniać w żadnym
wypadku bezpiecznika na inny o wyższej
wartości prądowej; NIEBEZPIECZEŃSTWO
POŻARU. W razie zadziałania głównego
bezpiecznika (MEGA-FUSE, MIDI-FUSE)
skontaktuj się z ASO marki Fiat.
345)Jeżeli nowy bezpiecznik ponownie się
przepali po krótkim czasie, zalecamy
poddanie kontroli instalacji elektrycznej
w celu znalezienia przyczyny i rozwiązania
problemu.
346)Nie należy nigdy stosować
bezpiecznika o wyższym natężeniu niż
podane w specyfikacji ani zastępować
bezpiecznika innym przedmiotem (na
przykład drutem). Może to doprowadzić do
przegrzania się przewodów danego
obwodu i spowodować pożar.
347)Nie należy nigdy zastępować
przepalonego bezpiecznika metalowymi
przewodami lub innym materiałem.
420AA0109871
421AA0110129422AA0087304
267

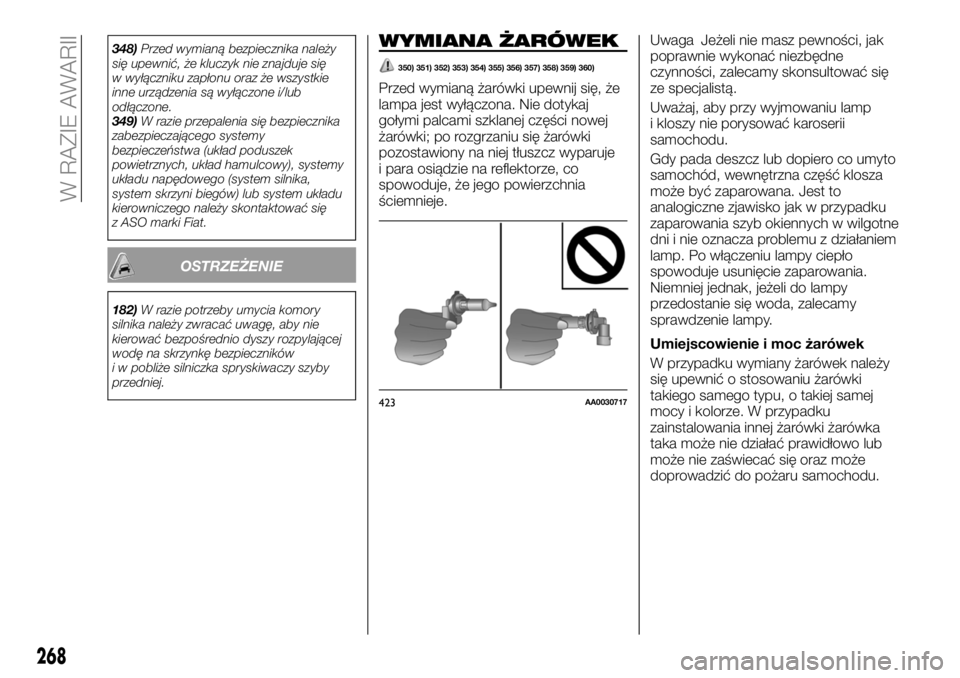

348)Przed wymianą bezpiecznika należy
się upewnić, że kluczyk nie znajduje się
w wyłączniku zapłonu oraz że wszystkie
inne urządzenia są wyłączone i/lub
odłączone.
349)W razie przepalenia się bezpiecznika
zabezpieczającego systemy
bezpieczeństwa (układ poduszek
powietrznych, układ hamulcowy), systemy
układu napędowego (system silnika,
system skrzyni biegów) lub system układu
kierowniczego należy skontaktować się
z ASO marki Fiat.
OSTRZEŻENIE
182)W razie potrzeby umycia komory
silnika należy zwracać uwagę, aby nie
kierować bezpośrednio dyszy rozpylającej
wodę na skrzynkę bezpieczników
i w pobliże silniczka spryskiwaczy szyby
przedniej.
WYMIANA ŻARÓWEK
350) 351) 352) 353) 354) 355) 356) 357) 358) 359) 360)
Przed wymianą żarówki upewnij się, że
lampa jest wyłączona. Nie dotykaj
gołymi palcami szklanej części nowej
żarówki; po rozgrzaniu się żarówki
pozostawiony na niej tłuszcz wyparuje
i para osiądzie na reflektorze, co
spowoduje, że jego powierzchnia
ściemnieje.Uwaga Jeżeli nie masz pewności, jak
poprawnie wykonać niezbędne
czynności, zalecamy skonsultować się
ze specjalistą.
Uważaj, aby przy wyjmowaniu lamp
i kloszy nie porysować karoserii
samochodu.
Gdy pada deszcz lub dopiero co umyto
samochód, wewnętrzna część klosza
może być zaparowana. Jest to
analogiczne zjawisko jak w przypadku
zaparowania szyb okiennych w wilgotne
dni i nie oznacza problemu z działaniem
lamp. Po włączeniu lampy ciepło
spowoduje usunięcie zaparowania.
Niemniej jednak, jeżeli do lampy
przedostanie się woda, zalecamy
sprawdzenie lampy.
Umiejscowienie i moc żarówek
W przypadku wymiany żarówek należy
się upewnić o stosowaniu żarówki
takiego samego typu, o takiej samej
mocy i kolorze. W przypadku
zainstalowania innej żarówki żarówka
taka może nie działać prawidłowo lub
może nie zaświecać się oraz może
doprowadzić do pożaru samochodu.
423AA0030717
268
W RAZIE AWARII

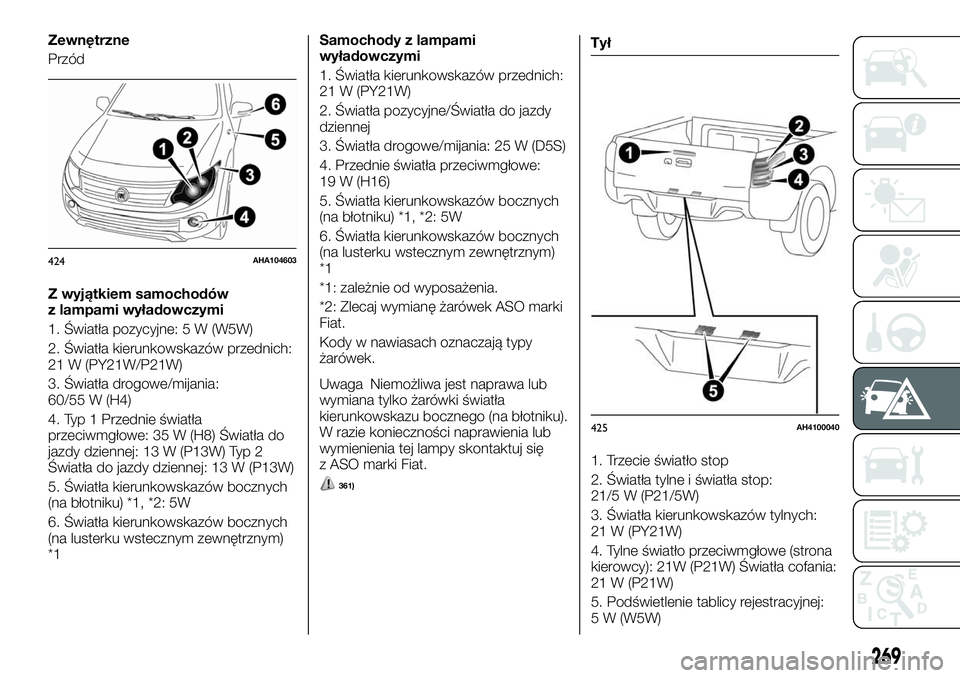

Zewnętrzne
Przód
Z wyjątkiem samochodów
z lampami wyładowczymi
1. Światła pozycyjne: 5 W (W5W)
2. Światła kierunkowskazów przednich:
21 W (PY21W/P21W)
3. Światła drogowe/mijania:
60/55 W (H4)
4. Typ 1 Przednie światła
przeciwmgłowe: 35 W (H8) Światła do
jazdy dziennej: 13 W (P13W) Typ 2
Światła do jazdy dziennej: 13 W (P13W)
5. Światła kierunkowskazów bocznych
(na błotniku) *1, *2: 5W
6. Światła kierunkowskazów bocznych
(na lusterku wstecznym zewnętrznym)
*1Samochody z lampami
wyładowczymi
1. Światła kierunkowskazów przednich:
21 W (PY21W)
2. Światła pozycyjne/Światła do jazdy
dziennej
3. Światła drogowe/mijania: 25 W (D5S)
4. Przednie światła przeciwmgłowe:
19 W (H16)
5. Światła kierunkowskazów bocznych
(na błotniku) *1, *2: 5W
6. Światła kierunkowskazów bocznych
(na lusterku wstecznym zewnętrznym)
*1
*1: zależnie od wyposażenia.
*2: Zlecaj wymianę żarówek ASO marki
Fiat.
Kody w nawiasach oznaczają typy
żarówek.
Uwaga Niemożliwa jest naprawa lub
wymiana tylko żarówki światła
kierunkowskazu bocznego (na błotniku).
W razie konieczności naprawienia lub
wymienienia tej lampy skontaktuj się
z ASO marki Fiat.
361)
Tył
1. Trzecie światło stop
2. Światła tylne i światła stop:
21/5 W (P21/5W)
3. Światła kierunkowskazów tylnych:
21 W (PY21W)
4. Tylne światło przeciwmgłowe (strona
kierowcy): 21W (P21W) Światła cofania:
21 W (P21W)
5. Podświetlenie tablicy rejestracyjnej:
5 W (W5W)
424AHA104603
425AH4100040
269

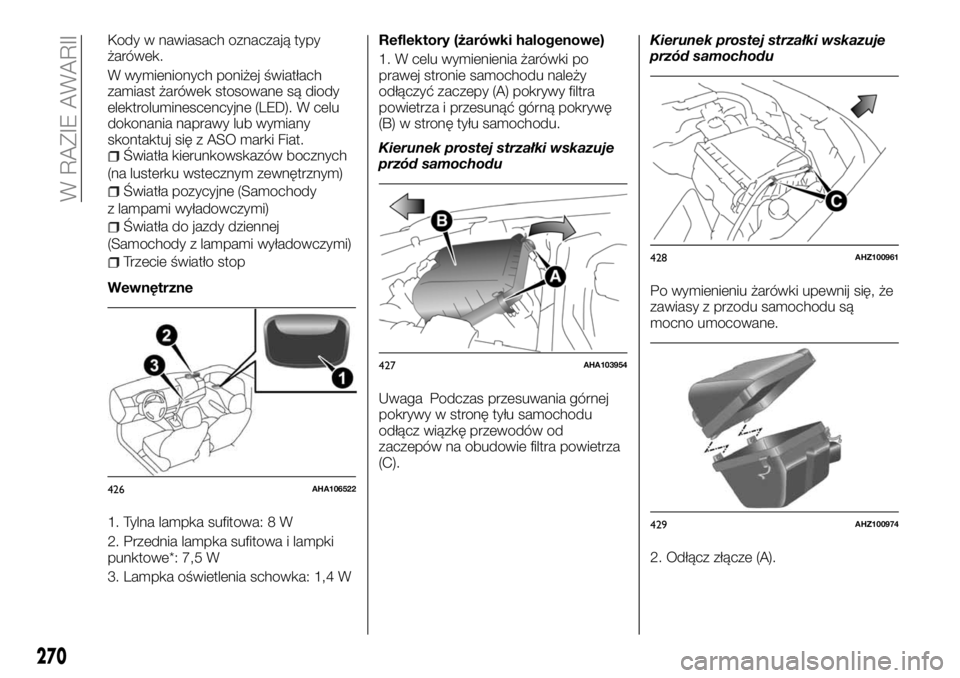

Kody w nawiasach oznaczają typy
żarówek.
W wymienionych poniżej światłach
zamiast żarówek stosowane są diody
elektroluminescencyjne (LED). W celu
dokonania naprawy lub wymiany
skontaktuj się z ASO marki Fiat.
Światła kierunkowskazów bocznych
(na lusterku wstecznym zewnętrznym)
Światła pozycyjne (Samochody
z lampami wyładowczymi)
Światła do jazdy dziennej
(Samochody z lampami wyładowczymi)
Trzecie światło stop
Wewnętrzne
1. Tylna lampka sufitowa: 8 W
2. Przednia lampka sufitowa i lampki
punktowe*: 7,5 W
3. Lampka oświetlenia schowka: 1,4 WReflektory (żarówki halogenowe)
1. W celu wymienienia żarówki po
prawej stronie samochodu należy
odłączyć zaczepy (A) pokrywy filtra
powietrza i przesunąć górną pokrywę
(B) w stronę tyłu samochodu.
Kierunek prostej strzałki wskazuje
przód samochodu
Uwaga Podczas przesuwania górnej
pokrywy w stronę tyłu samochodu
odłącz wiązkę przewodów od
zaczepów na obudowie filtra powietrza
(C).Kierunek prostej strzałki wskazuje
przód samochodu
Po wymienieniu żarówki upewnij się, że
zawiasy z przodu samochodu są
mocno umocowane.
2. Odłącz złącze (A).
426AHA106522
427AHA103954
428AHZ100961
429AHZ100974
270
