2018 FIAT FULLBACK Instrukcja obsługi (in Polish)

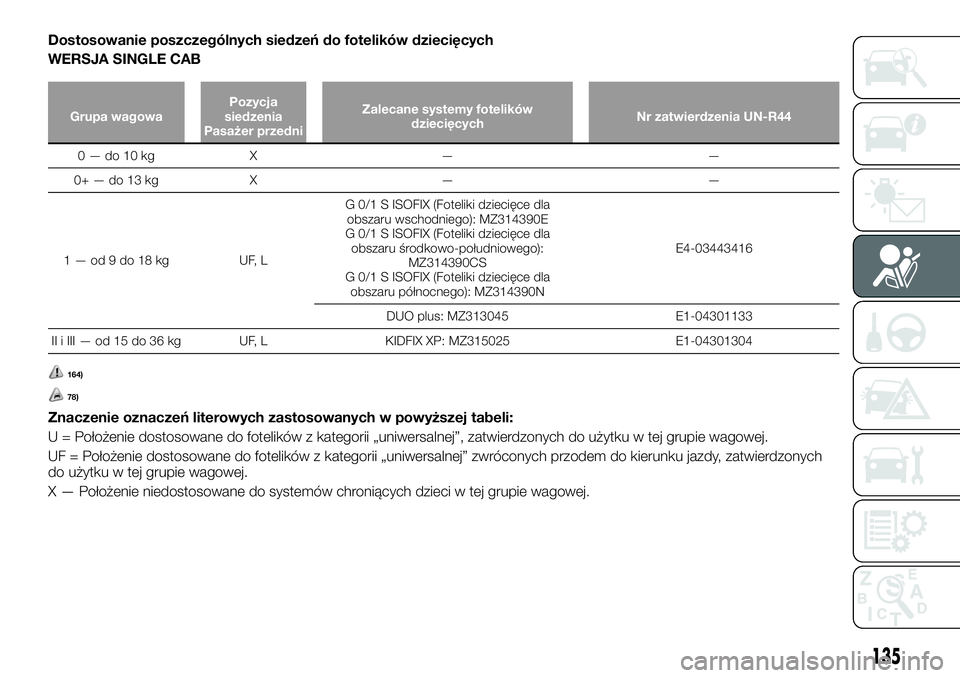

Dostosowanie poszczególnych siedzeń do fotelików dziecięcych
WERSJA SINGLE CAB
Grupa wagowaPozycja
siedzenia
Pasażer przedniZalecane systemy fotelików
dziecięcychNr zatwierdzenia UN-R44
0—do10kg X — —
0+—do13kg X — —
1—od9do18kg UF,LG 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru wschodniego): MZ314390E
G 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru środkowo-południowego):
MZ314390CS
G 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru północnego): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II i III — od 15 do 36 kg UF, L KIDFIX XP: MZ315025 E1-04301304
164)
78)
Znaczenie oznaczeń literowych zastosowanych w powyższej tabeli:
U = Położenie dostosowane do fotelików z kategorii „uniwersalnej”, zatwierdzonych do użytku w tej grupie wagowej.
UF = Położenie dostosowane do fotelików z kategorii „uniwersalnej” zwróconych przodem do kierunku jazdy, zatwierdzonych
do użytku w tej grupie wagowej.
X — Położenie niedostosowane do systemów chroniących dzieci w tej grupie wagowej.
135

Dostosowanie poszczególnych siedzeń do fotelików dziecięcych
WERSJA CLUB CAB
Grupa wagowaPozycja siedzenia
Pasażer przedniZalecane systemy fotelików
dziecięcychNr zatwierdzenia UN-R44
Poduszka
powietrzna
włączonaPoduszka
powietrzna
wyłączona
*
0—do10kg X U — —
0+ — do 13 kg X U, L BABY-SAFE plus: MZ314393 E1-04301146
1—od9do18kg X U,LG 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru wschodniego): MZ314390E
G 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru środkowo-południowego):
MZ314390CS
G 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru północnego): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
IIiIII—od15do
36 kgX U, L KIDFIX XP: MZ315025 E1-04301304
*W przypadku wyłączonej przedniej poduszki powietrznej pasażera za pomocą przełącznika poduszki typu ON-OFF
136
BEZPIECZEŃSTWO

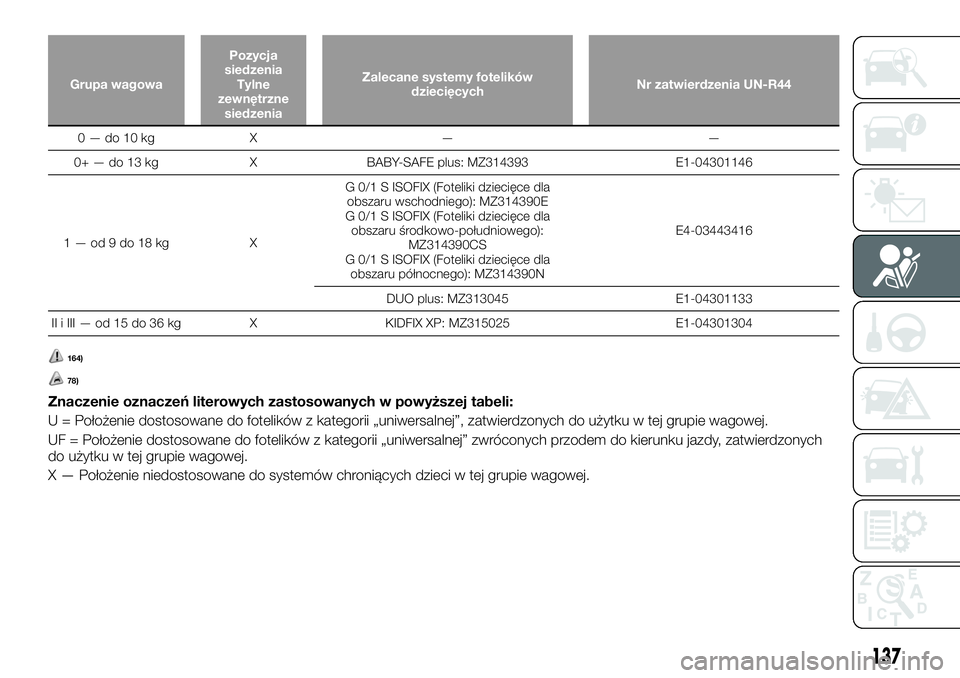

Grupa wagowaPozycja
siedzenia
Tylne
zewnętrzne
siedzeniaZalecane systemy fotelików
dziecięcychNr zatwierdzenia UN-R44
0—do10kg X — —
0+ — do 13 kg X BABY-SAFE plus: MZ314393 E1-04301146
1—od9do18kg XG 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru wschodniego): MZ314390E
G 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru środkowo-południowego):
MZ314390CS
G 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru północnego): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II i III — od 15 do 36 kg X KIDFIX XP: MZ315025 E1-04301304
164)
78)
Znaczenie oznaczeń literowych zastosowanych w powyższej tabeli:
U = Położenie dostosowane do fotelików z kategorii „uniwersalnej”, zatwierdzonych do użytku w tej grupie wagowej.
UF = Położenie dostosowane do fotelików z kategorii „uniwersalnej” zwróconych przodem do kierunku jazdy, zatwierdzonych
do użytku w tej grupie wagowej.
X — Położenie niedostosowane do systemów chroniących dzieci w tej grupie wagowej.
137

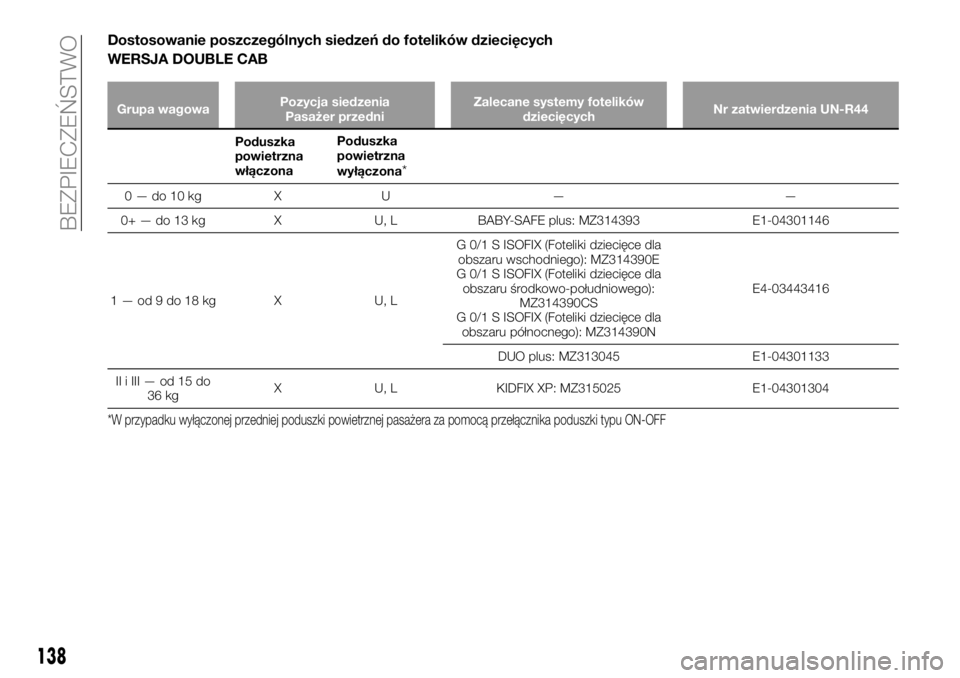

Dostosowanie poszczególnych siedzeń do fotelików dziecięcych
WERSJA DOUBLE CAB
Grupa wagowaPozycja siedzenia
Pasażer przedniZalecane systemy fotelików
dziecięcychNr zatwierdzenia UN-R44
Poduszka
powietrzna
włączonaPoduszka
powietrzna
wyłączona
*
0—do10kg X U — —
0+ — do 13 kg X U, L BABY-SAFE plus: MZ314393 E1-04301146
1—od9do18kg X U,LG 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru wschodniego): MZ314390E
G 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru środkowo-południowego):
MZ314390CS
G 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru północnego): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
IIiIII—od15do
36 kgX U, L KIDFIX XP: MZ315025 E1-04301304
*W przypadku wyłączonej przedniej poduszki powietrznej pasażera za pomocą przełącznika poduszki typu ON-OFF
138
BEZPIECZEŃSTWO

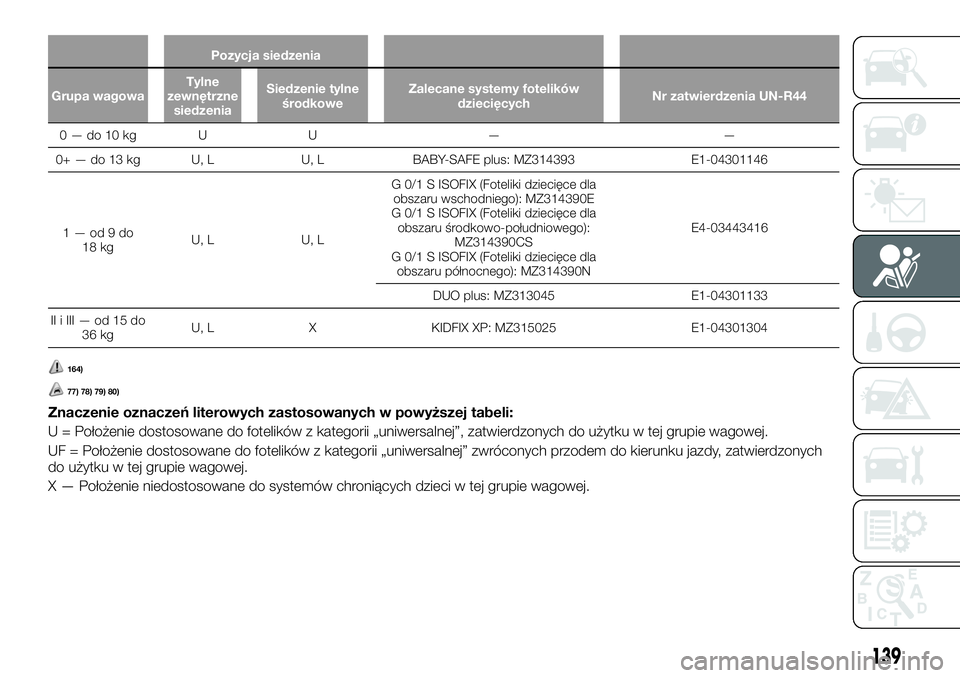

Pozycja siedzenia
Grupa wagowaTylne
zewnętrzne
siedzeniaSiedzenie tylne
środkoweZalecane systemy fotelików
dziecięcychNr zatwierdzenia UN-R44
0—do10kg U U — —
0+ — do 13 kg U, L U, L BABY-SAFE plus: MZ314393 E1-04301146
1—od9do
18 kgU, L U, LG 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru wschodniego): MZ314390E
G 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru środkowo-południowego):
MZ314390CS
G 0/1 S ISOFIX (Foteliki dziecięce dla
obszaru północnego): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
IIiIII—od15do
36 kgU, L X KIDFIX XP: MZ315025 E1-04301304
164)
77) 78) 79) 80)
Znaczenie oznaczeń literowych zastosowanych w powyższej tabeli:
U = Położenie dostosowane do fotelików z kategorii „uniwersalnej”, zatwierdzonych do użytku w tej grupie wagowej.
UF = Położenie dostosowane do fotelików z kategorii „uniwersalnej” zwróconych przodem do kierunku jazdy, zatwierdzonych
do użytku w tej grupie wagowej.
X — Położenie niedostosowane do systemów chroniących dzieci w tej grupie wagowej.
139

Instalowanie fotelika
dziecięcego przy użyciu
mocowania dolnego
(mocowania fotelika
dziecięcego ISOFIX)
i mocowania paska
górnego (wersja Double
cab)
Umiejscowienie mocowania
dolnego
Siedzenie tylne Twojego samochodu
jest wyposażone w dolne mocowania
służące do zainstalowania fotelika
dziecięcego typu ISOFIX.
Typ 1 (oznaczenie ISOFIX)Typ 2 (oznaczenie i-size)
Umiejscowienie mocowania paska
górnego
Na pionowym panelu za siedzeniem
tylnym znajdują się 2 punkty
mocowania fotelików dziecięcych.
Służą one do zabezpieczania paska
górnego każdego z 2 fotelików, jakie
mogą być zainstalowane na siedzeniu
tylnym Twojego samochodu.
* — przód samochodu
165)
Mocowania fotelików
dziecięcych w systemie
ISOFIX (wersja Double
cab)
Ten typ fotelików dziecięcych
zaprojektowano wyłącznie do użytku na
siedzeniach z wbudowanymi
mocowaniami dolnymi. Wówczas fotelik
dziecięcy może być umocowany przy
użyciu wspomnianych mocowań
dolnych.
Nie ma konieczności zabezpieczania
fotelika dziecięcego za pomocą pasów
bezpieczeństwa samochodu.
A. Zaczepy fotelika dziecięcego

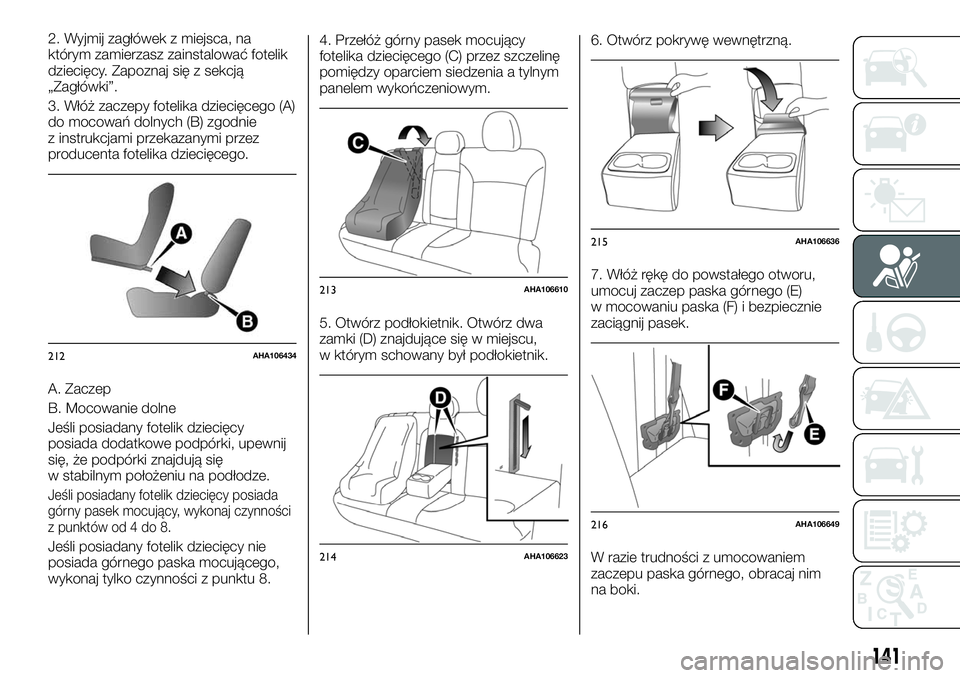

Instalowanie
1. Usuń wszelkie obce materiały
znajdujące się na zaczepach lub w ich
okolicy i upewnij się, że pas
208AHA106607
209AHA106229
210AHA104759
211AA0014302
140
BEZPIECZEŃSTWO
bezpieczeństwa samochodu znajduje
się na swoim normalnym miejscu.

2. Wyjmij zagłówek z miejsca, na
którym zamierzasz zainstalować fotelik
dziecięcy. Zapoznaj się z sekcją
„Zagłówki”.
3. Włóż zaczepy fotelika dziecięcego (A)
do mocowań dolnych (B) zgodnie
z instrukcjami przekazanymi przez
producenta fotelika dziecięcego.
A. Zaczep
B. Mocowanie dolne
Jeśli posiadany fotelik dziecięcy
posiada dodatkowe podpórki, upewnij
się, że podpórki znajdują się
w stabilnym położeniu na podłodze.
Jeśli posiadany fotelik dziecięcy posiada
górny pasek mocujący, wykonaj czynności
z punktów od 4 do 8.
Jeśli posiadany fotelik dziecięcy nie
posiada górnego paska mocującego,
wykonaj tylko czynności z punktu 8.4. Przełóż górny pasek mocujący
fotelika dziecięcego (C) przez szczelinę
pomiędzy oparciem siedzenia a tylnym
panelem wykończeniowym.
5. Otwórz podłokietnik. Otwórz dwa
zamki (D) znajdujące się w miejscu,
w którym schowany był podłokietnik.6. Otwórz pokrywę wewnętrzną.
7. Włóż rękę do powstałego otworu,
umocuj zaczep paska górnego (E)
w mocowaniu paska (F) i bezpiecznie
zaciągnij pasek.
W razie trudności z umocowaniem
zaczepu paska górnego, obracaj nim
na boki.
212AHA106434
213AHA106610
214AHA106623
215AHA106636
216AHA106649
141

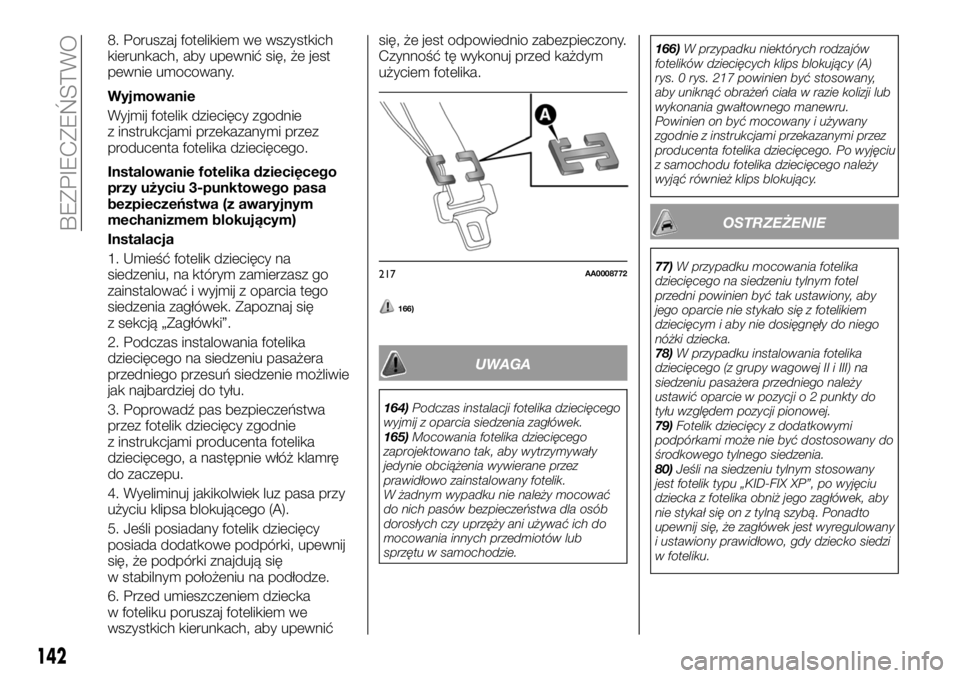

8. Poruszaj fotelikiem we wszystkich
kierunkach, aby upewnić się, że jest
pewnie umocowany.
Wyjmowanie
Wyjmij fotelik dziecięcy zgodnie
z instrukcjami przekazanymi przez
producenta fotelika dziecięcego.
Instalowanie fotelika dziecięcego
przy użyciu 3-punktowego pasa
bezpieczeństwa (z awaryjnym
mechanizmem blokującym)
Instalacja
1. Umieść fotelik dziecięcy na
siedzeniu, na którym zamierzasz go
zainstalować i wyjmij z oparcia tego
siedzenia zagłówek. Zapoznaj się
z sekcją „Zagłówki”.
2. Podczas instalowania fotelika
dziecięcego na siedzeniu pasażera
przedniego przesuń siedzenie możliwie
jak najbardziej do tyłu.
3. Poprowadź pas bezpieczeństwa
przez fotelik dziecięcy zgodnie
z instrukcjami producenta fotelika
dziecięcego, a następnie włóż klamrę
do zaczepu.
4. Wyeliminuj jakikolwiek luz pasa przy
użyciu klipsa blokującego (A).
5. Jeśli posiadany fotelik dziecięcy
posiada dodatkowe podpórki, upewnij
się, że podpórki znajdują się
w stabilnym położeniu na podłodze.
6. Przed umieszczeniem dziecka
w foteliku poruszaj fotelikiem we
wszystkich kierunkach, aby upewnićsię, że jest odpowiednio zabezpieczony.
Czynność tę wykonuj przed każdym
użyciem fotelika.
166)
UWAGA
164)Podczas instalacji fotelika dziecięcego
wyjmij z oparcia siedzenia zagłówek.
165)Mocowania fotelika dziecięcego
zaprojektowano tak, aby wytrzymywały
jedynie obciążenia wywierane przez
prawidłowo zainstalowany fotelik.
W żadnym wypadku nie należy mocować
do nich pasów bezpieczeństwa dla osób
dorosłych czy uprzęży ani używać ich do
mocowania innych przedmiotów lub
sprzętu w samochodzie.166)W przypadku niektórych rodzajów
fotelików dziecięcych klips blokujący (A)
rys. 0 rys. 217 powinien być stosowany,
aby uniknąć obrażeń ciała w razie kolizji lub
wykonania gwałtownego manewru.
Powinien on być mocowany i używany
zgodnie z instrukcjami przekazanymi przez
producenta fotelika dziecięcego. Po wyjęciu
z samochodu fotelika dziecięcego należy
wyjąć również klips blokujący.
OSTRZEŻENIE
77)W przypadku mocowania fotelika
dziecięcego na siedzeniu tylnym fotel
przedni powinien być tak ustawiony, aby
jego oparcie nie stykało się z fotelikiem
dziecięcym i aby nie dosięgnęły do niego
nóżki dziecka.
78)W przypadku instalowania fotelika
dziecięcego (z grupy wagowej II i III) na
siedzeniu pasażera przedniego należy
ustawić oparcie w pozycji o 2 punkty do
tyłu względem pozycji pionowej.
79)Fotelik dziecięcy z dodatkowymi
podpórkami może nie być dostosowany do
środkowego tylnego siedzenia.
80)Jeśli na siedzeniu tylnym stosowany
jest fotelik typu „KID-FIX XP”, po wyjęciu
dziecka z fotelika obniż jego zagłówek, aby
nie stykał się on z tylną szybą. Ponadto
upewnij się, że zagłówek jest wyregulowany
i ustawiony prawidłowo, gdy dziecko siedzi
w foteliku.217AA0008772
142
