2018 FIAT FULLBACK Instrukcja obsługi (in Polish)

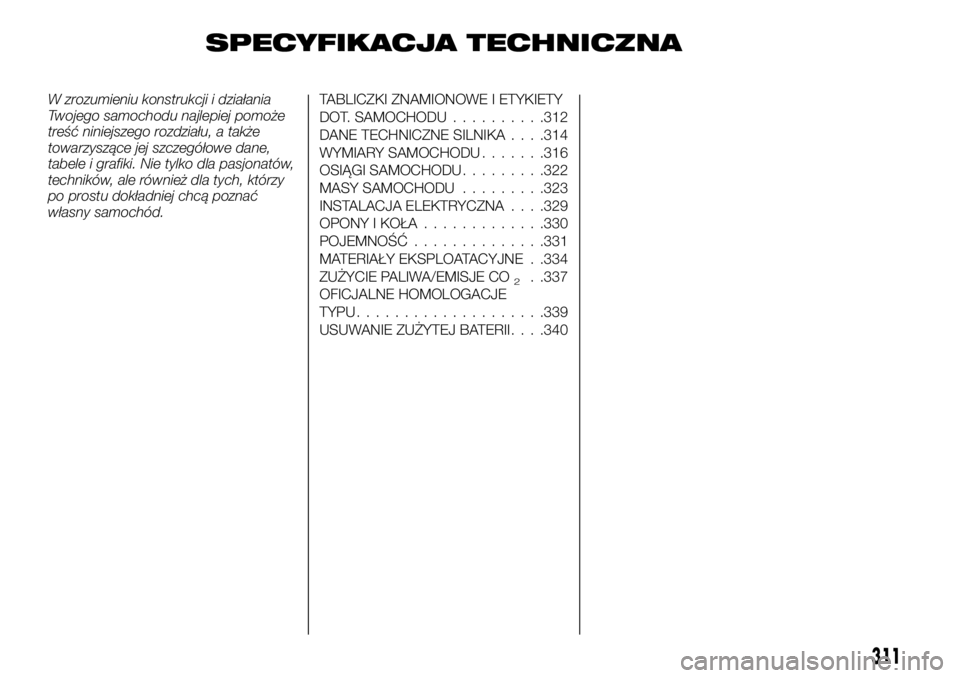

SPECYFIKACJA TECHNICZNA
W zrozumieniu konstrukcji i działania
Twojego samochodu najlepiej pomoże
treść niniejszego rozdziału, a także
towarzyszące jej szczegółowe dane,
tabele i grafiki. Nie tylko dla pasjonatów,
techników, ale również dla tych, którzy
po prostu dokładniej chcą poznać
własny samochód.TABLICZKI ZNAMIONOWE I ETYKIETY
DOT. SAMOCHODU..........312
DANE TECHNICZNE SILNIKA. . . .314
WYMIARY SAMOCHODU.......316
OSIĄGI SAMOCHODU.........322
MASY SAMOCHODU.........323
INSTALACJA ELEKTRYCZNA. . . .329
OPONY I KOŁA.............330
POJEMNOŚĆ..............331
MATERIAŁY EKSPLOATACYJNE . .334
ZUŻYCIE PALIWA/EMISJE CO
2. .337
OFICJALNE HOMOLOGACJE
TYPU....................339
USUWANIE ZUŻYTEJ BATERII. . . .340
311

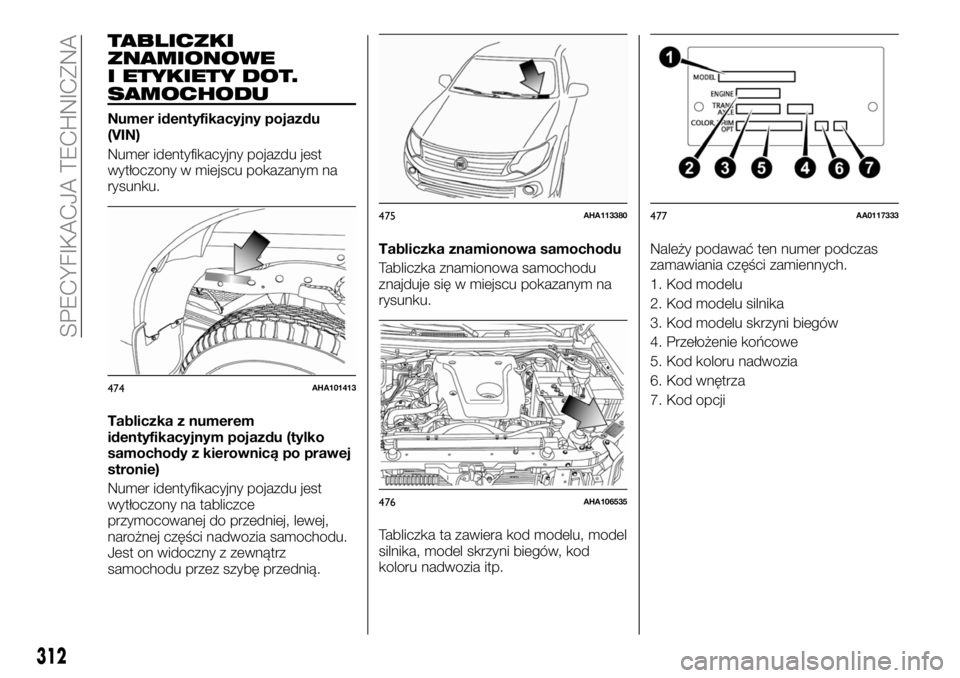

TABLICZKI
ZNAMIONOWE
I ETYKIETY DOT.
SAMOCHODU
Numer identyfikacyjny pojazdu
(VIN)
Numer identyfikacyjny pojazdu jest
wytłoczony w miejscu pokazanym na
rysunku.
Tabliczka z numerem
identyfikacyjnym pojazdu (tylko
samochody z kierownicą po prawej
stronie)
Numer identyfikacyjny pojazdu jest
wytłoczony na tabliczce
przymocowanej do przedniej, lewej,
narożnej części nadwozia samochodu.
Jest on widoczny z zewnątrz
samochodu przez szybę przednią.Tabliczka znamionowa samochodu
Tabliczka znamionowa samochodu
znajduje się w miejscu pokazanym na
rysunku.
Tabliczka ta zawiera kod modelu, model
silnika, model skrzyni biegów, kod
koloru nadwozia itp.Należy podawać ten numer podczas
zamawiania części zamiennych.
1. Kod modelu
2. Kod modelu silnika
3. Kod modelu skrzyni biegów
4. Przełożenie końcowe
5. Kod koloru nadwozia
6. Kod wnętrza
7. Kod opcji
474AHA101413
475AHA113380
476AHA106535
477AA0117333
312
SPECYFIKACJA TECHNICZNA

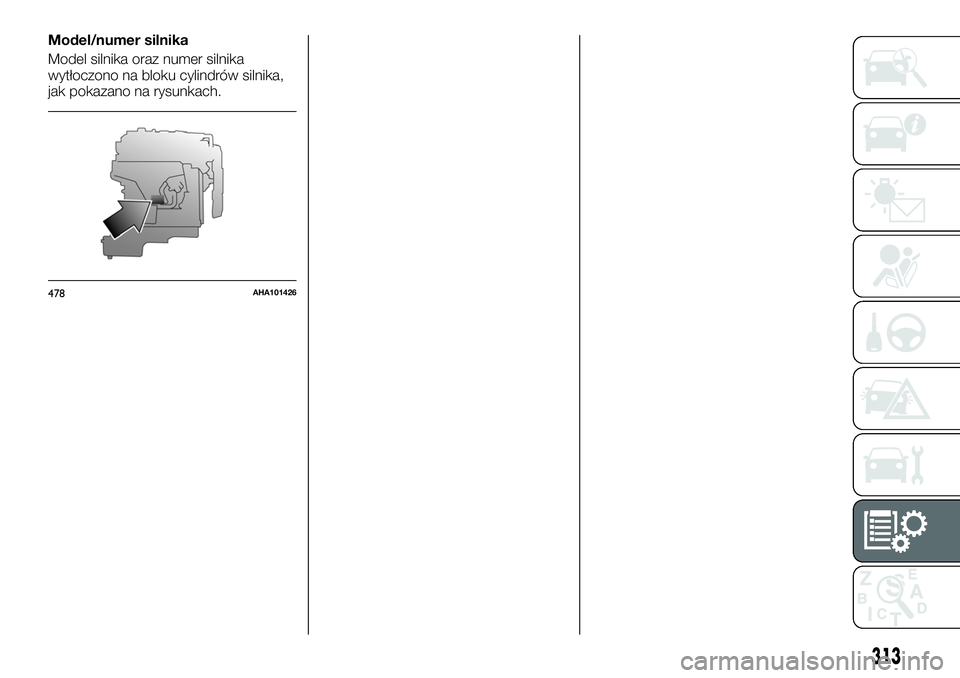

Model/numer silnika
Model silnika oraz numer silnika
wytłoczono na bloku cylindrów silnika,
jak pokazano na rysunkach.
478AHA101426
313

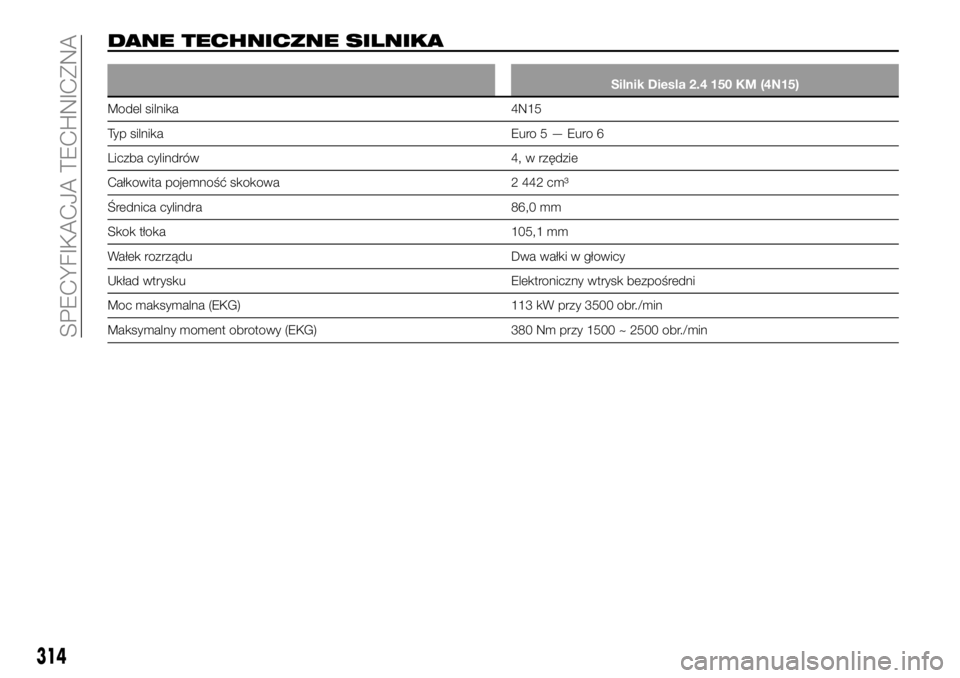

DANE TECHNICZNE SILNIKA
Silnik Diesla 2.4 150 KM (4N15)
Model silnika 4N15
Typ silnika Euro5—Euro6
Liczba cylindrów 4, w rzędzie
Całkowita pojemność skokowa 2 442 cm³
Średnica cylindra 86,0 mm
Skok tłoka 105,1 mm
Wałek rozrządu Dwa wałki w głowicy
Układ wtrysku Elektroniczny wtrysk bezpośredni
Moc maksymalna (EKG) 113 kW przy 3500 obr./min
Maksymalny moment obrotowy (EKG) 380 Nm przy 1500 ~ 2500 obr./min
314
SPECYFIKACJA TECHNICZNA

Silnik Diesla 2.4 180 KM 4WD (4N15)
Model silnika 4N15
Typ silnika Euro5—Euro6
Liczba cylindrów 4, w rzędzie
Całkowita pojemność skokowa 2 442 cm³
Średnica cylindra 86,0 mm
Skok tłoka 105,1 mm
Wałek rozrządu Dwa wałki w głowicy
Układ wtrysku Elektroniczny wtrysk bezpośredni
Moc maksymalna (EKG)
133 kW przy 3500 obr./min
(*)
Maksymalny moment obrotowy (EKG)
430 Nm przy 2 500 obr./min(*)
(*) Samochody z silnikiem o wysokiej mocy
407)
UWAGA
407)Zmiany lub naprawy w układzie paliwowym, które nie zostały przeprowadzone w odpowiedni sposób lub wykonano je bez uwzględnienia
parametrów technicznych układu, mogą prowadzić do usterek grożących pożarem.
315

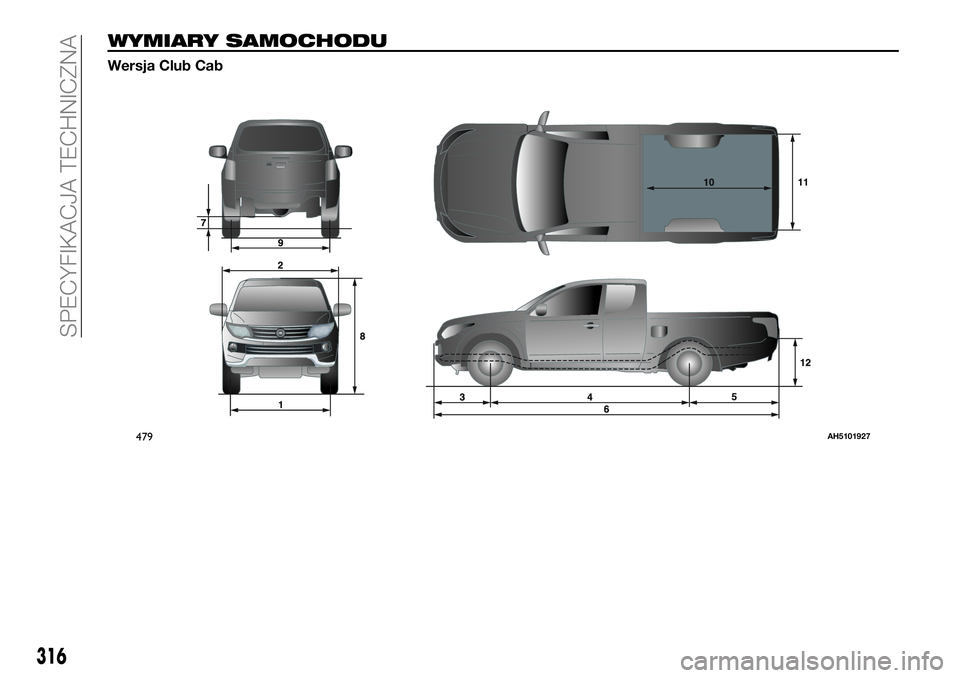

WYMIARY SAMOCHODU
Wersja Club Cab
479AH5101927
316
SPECYFIKACJA TECHNICZNA

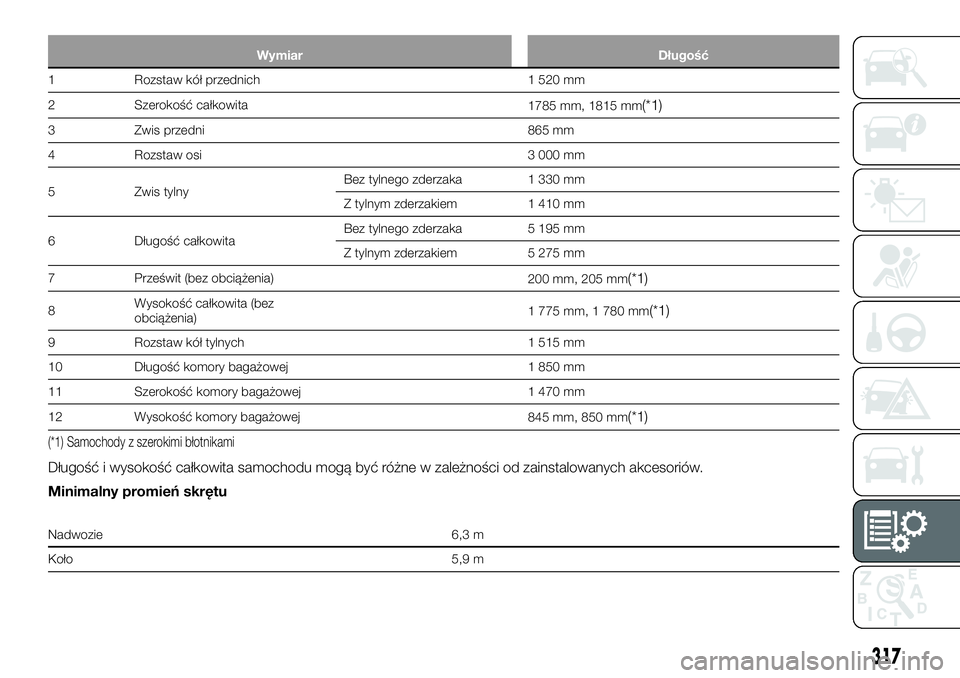

Wymiar Długość
1 Rozstaw kół przednich 1 520 mm
2 Szerokość całkowita
1785 mm, 1815 mm
(*1)
3 Zwis przedni 865 mm
4 Rozstaw osi 3 000 mm
5 Zwis tylnyBez tylnego zderzaka 1 330 mm
Z tylnym zderzakiem 1 410 mm
6 Długość całkowitaBez tylnego zderzaka 5 195 mm
Z tylnym zderzakiem 5 275 mm
7 Prześwit (bez obciążenia)
200 mm, 205 mm
(*1)
8Wysokość całkowita (bez
obciążenia)1 775 mm, 1 780 mm(*1)
9 Rozstaw kół tylnych 1 515 mm
10 Długość komory bagażowej 1 850 mm
11 Szerokość komory bagażowej 1 470 mm
12 Wysokość komory bagażowej
845 mm, 850 mm
(*1)
(*1) Samochody z szerokimi błotnikami
Długość i wysokość całkowita samochodu mogą być różne w zależności od zainstalowanych akcesoriów.
Minimalny promień skrętu
Nadwozie 6,3 m
Koło 5,9 m
317

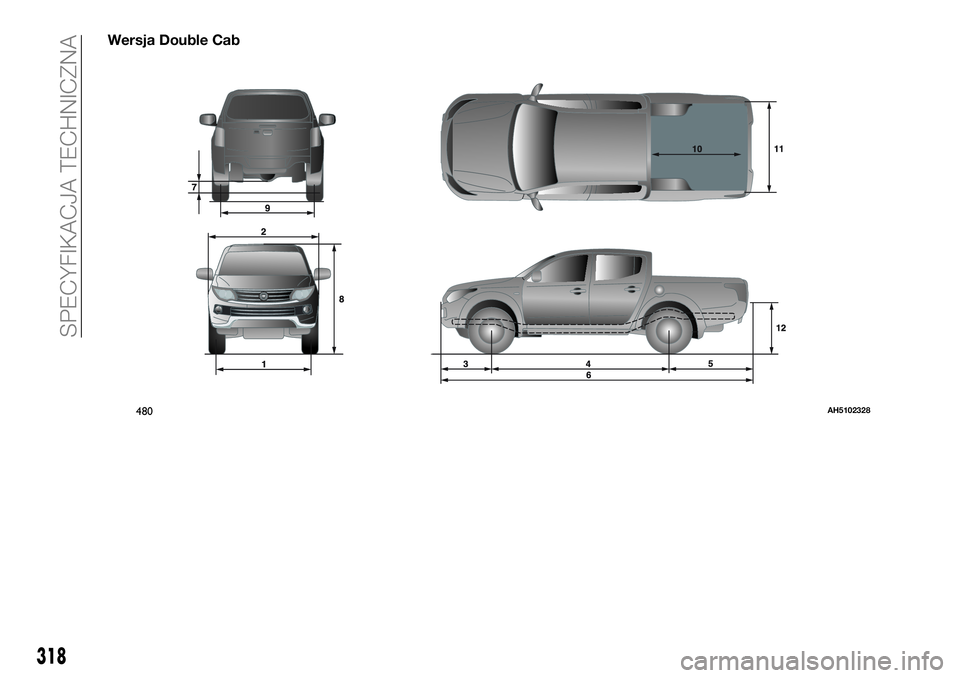

Wersja Double Cab
480AH5102328
318
SPECYFIKACJA TECHNICZNA
