2018 FIAT FULLBACK Instrukcja obsługi (in Polish)

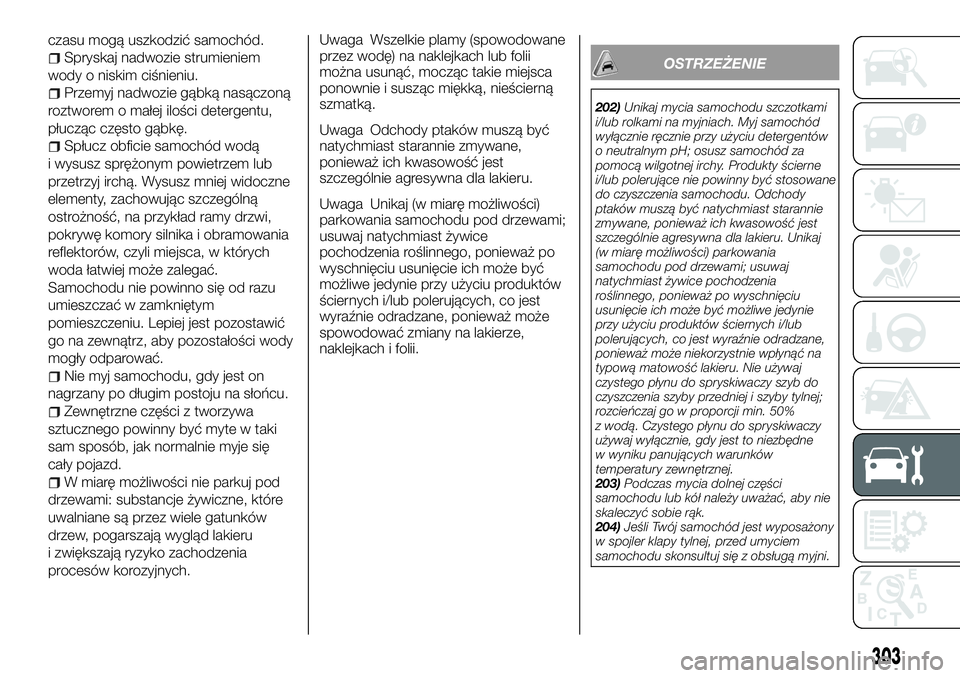

czasu mogą uszkodzić samochód.
Spryskaj nadwozie strumieniem
wody o niskim ciśnieniu.
Przemyj nadwozie gąbką nasączoną
roztworem o małej ilości detergentu,
płucząc często gąbkę.
Spłucz obficie samochód wodą
i wysusz sprężonym powietrzem lub
przetrzyj irchą. Wysusz mniej widoczne
elementy, zachowując szczególną
ostrożność, na przykład ramy drzwi,
pokrywę komory silnika i obramowania
reflektorów, czyli miejsca, w których
woda łatwiej może zalegać.
Samochodu nie powinno się od razu
umieszczać w zamkniętym
pomieszczeniu. Lepiej jest pozostawić
go na zewnątrz, aby pozostałości wody
mogły odparować.
Nie myj samochodu, gdy jest on
nagrzany po długim postoju na słońcu.
Zewnętrzne części z tworzywa
sztucznego powinny być myte w taki
sam sposób, jak normalnie myje się
cały pojazd.
W miarę możliwości nie parkuj pod
drzewami: substancje żywiczne, które
uwalniane są przez wiele gatunków
drzew, pogarszają wygląd lakieru
i zwiększają ryzyko zachodzenia
procesów korozyjnych.Uwaga Wszelkie plamy (spowodowane
przez wodę) na naklejkach lub folii
można usunąć, mocząc takie miejsca
ponownie i susząc miękką, nieścierną
szmatką.
Uwaga Odchody ptaków muszą być
natychmiast starannie zmywane,
ponieważ ich kwasowość jest
szczególnie agresywna dla lakieru.
Uwaga Unikaj (w miarę możliwości)
parkowania samochodu pod drzewami;
usuwaj natychmiast żywice
pochodzenia roślinnego, ponieważ po
wyschnięciu usunięcie ich może być
możliwe jedynie przy użyciu produktów
ściernych i/lub polerujących, co jest
wyraźnie odradzane, ponieważ może
spowodować zmiany na lakierze,
naklejkach i folii.
OSTRZEŻENIE
202)Unikaj mycia samochodu szczotkami
i/lub rolkami na myjniach. Myj samochód
wyłącznie ręcznie przy użyciu detergentów
o neutralnym pH; osusz samochód za
pomocą wilgotnej irchy. Produkty ścierne
i/lub polerujące nie powinny być stosowane
do czyszczenia samochodu. Odchody
ptaków muszą być natychmiast starannie
zmywane, ponieważ ich kwasowość jest
szczególnie agresywna dla lakieru. Unikaj
(w miarę możliwości) parkowania
samochodu pod drzewami; usuwaj
natychmiast żywice pochodzenia
roślinnego, ponieważ po wyschnięciu
usunięcie ich może być możliwe jedynie
przy użyciu produktów ściernych i/lub
polerujących, co jest wyraźnie odradzane,
ponieważ może niekorzystnie wpłynąć na
typową matowość lakieru. Nie używaj
czystego płynu do spryskiwaczy szyb do
czyszczenia szyby przedniej i szyby tylnej;
rozcieńczaj go w proporcji min. 50%
z wodą. Czystego płynu do spryskiwaczy
używaj wyłącznie, gdy jest to niezbędne
w wyniku panujących warunków
temperatury zewnętrznej.
203)Podczas mycia dolnej części
samochodu lub kół należy uważać, aby nie
skaleczyć sobie rąk.
204)Jeśli Twój samochód jest wyposażony
w spojler klapy tylnej, przed umyciem
samochodu skonsultuj się z obsługą myjni.
303

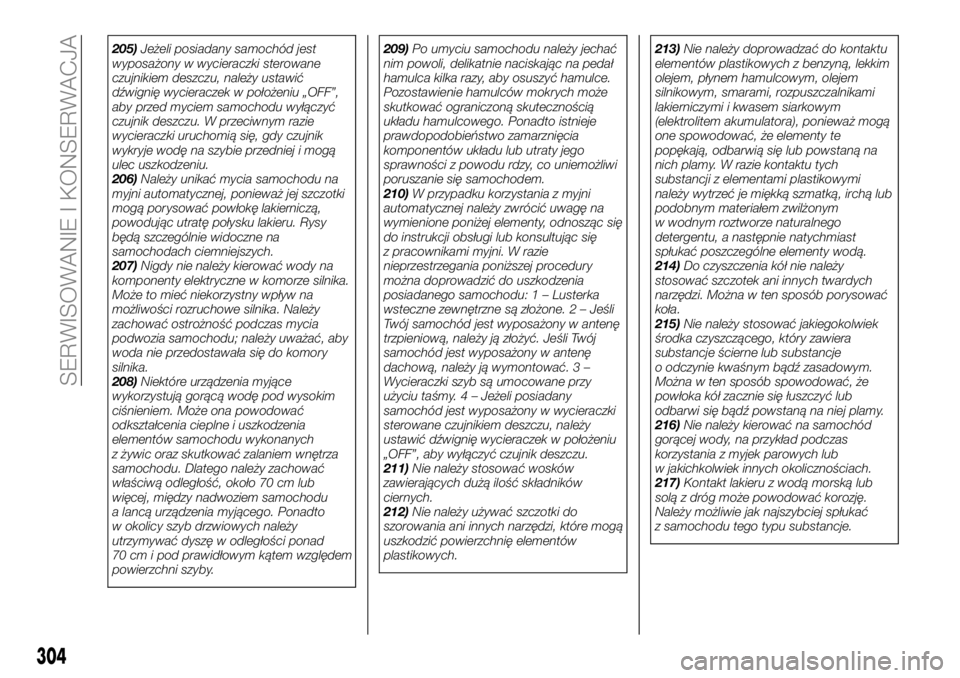

205)Jeżeli posiadany samochód jest
wyposażony w wycieraczki sterowane
czujnikiem deszczu, należy ustawić
dźwignię wycieraczek w położeniu „OFF”,
aby przed myciem samochodu wyłączyć
czujnik deszczu. W przeciwnym razie
wycieraczki uruchomią się, gdy czujnik
wykryje wodę na szybie przedniej i mogą
ulec uszkodzeniu.
206)Należy unikać mycia samochodu na
myjni automatycznej, ponieważ jej szczotki
mogą porysować powłokę lakierniczą,
powodując utratę połysku lakieru. Rysy
będą szczególnie widoczne na
samochodach ciemniejszych.
207)Nigdy nie należy kierować wody na
komponenty elektryczne w komorze silnika.
Może to mieć niekorzystny wpływ na
możliwości rozruchowe silnika. Należy
zachować ostrożność podczas mycia
podwozia samochodu; należy uważać, aby
woda nie przedostawała się do komory
silnika.
208)Niektóre urządzenia myjące
wykorzystują gorącą wodę pod wysokim
ciśnieniem. Może ona powodować
odkształcenia cieplne i uszkodzenia
elementów samochodu wykonanych
z żywic oraz skutkować zalaniem wnętrza
samochodu. Dlatego należy zachować
właściwą odległość, około 70 cm lub
więcej, między nadwoziem samochodu
a lancą urządzenia myjącego. Ponadto
w okolicy szyb drzwiowych należy
utrzymywać dyszę w odległości ponad
70 cm i pod prawidłowym kątem względem
powierzchni szyby.209)Po umyciu samochodu należy jechać
nim powoli, delikatnie naciskając na pedał
hamulca kilka razy, aby osuszyć hamulce.
Pozostawienie hamulców mokrych może
skutkować ograniczoną skutecznością
układu hamulcowego. Ponadto istnieje
prawdopodobieństwo zamarznięcia
komponentów układu lub utraty jego
sprawności z powodu rdzy, co uniemożliwi
poruszanie się samochodem.
210)W przypadku korzystania z myjni
automatycznej należy zwrócić uwagę na
wymienione poniżej elementy, odnosząc się
do instrukcji obsługi lub konsultując się
z pracownikami myjni. W razie
nieprzestrzegania poniższej procedury
można doprowadzić do uszkodzenia
posiadanego samochodu: 1 – Lusterka
wsteczne zewnętrzne są złożone. 2 – Jeśli
Twój samochód jest wyposażony w antenę
trzpieniową, należy ją złożyć. Jeśli Twój
samochód jest wyposażony w antenę
dachową, należy ją wymontować. 3 –
Wycieraczki szyb są umocowane przy
użyciu taśmy. 4 – Jeżeli posiadany
samochód jest wyposażony w wycieraczki
sterowane czujnikiem deszczu, należy
ustawić dźwignię wycieraczek w położeniu
„OFF”, aby wyłączyć czujnik deszczu.
211)Nie należy stosować wosków
zawierających dużą ilość składników
ciernych.
212)Nie należy używać szczotki do
szorowania ani innych narzędzi, które mogą
uszkodzić powierzchnię elementów
plastikowych.213)Nie należy doprowadzać do kontaktu
elementów plastikowych z benzyną, lekkim
olejem, płynem hamulcowym, olejem
silnikowym, smarami, rozpuszczalnikami
lakierniczymi i kwasem siarkowym
(elektrolitem akumulatora), ponieważ mogą
one spowodować, że elementy te
popękają, odbarwią się lub powstaną na
nich plamy. W razie kontaktu tych
substancji z elementami plastikowymi
należy wytrzeć je miękką szmatką, irchą lub
podobnym materiałem zwilżonym
w wodnym roztworze naturalnego
detergentu, a następnie natychmiast
spłukać poszczególne elementy wodą.
214)Do czyszczenia kół nie należy
stosować szczotek ani innych twardych
narzędzi. Można w ten sposób porysować
koła.
215)Nie należy stosować jakiegokolwiek
środka czyszczącego, który zawiera
substancje ścierne lub substancje
o odczynie kwaśnym bądź zasadowym.
Można w ten sposób spowodować, że
powłoka kół zacznie się łuszczyć lub
odbarwi się bądź powstaną na niej plamy.
216)Nie należy kierować na samochód
gorącej wody, na przykład podczas
korzystania z myjek parowych lub
w jakichkolwiek innych okolicznościach.
217)Kontakt lakieru z wodą morską lub
solą z dróg może powodować korozję.
Należy możliwie jak najszybciej spłukać
z samochodu tego typu substancje.
304
SERWISOWANIE I KONSERWACJA

OSTRZEŻENIE
6)Detergenty zanieczyszczają środowisko.
Mycie samochodu powinno się odbywać
tylko w miejscach przystosowanych do
gromadzenia i oczyszczania płynów
wykorzystanych podczas mycia.
305

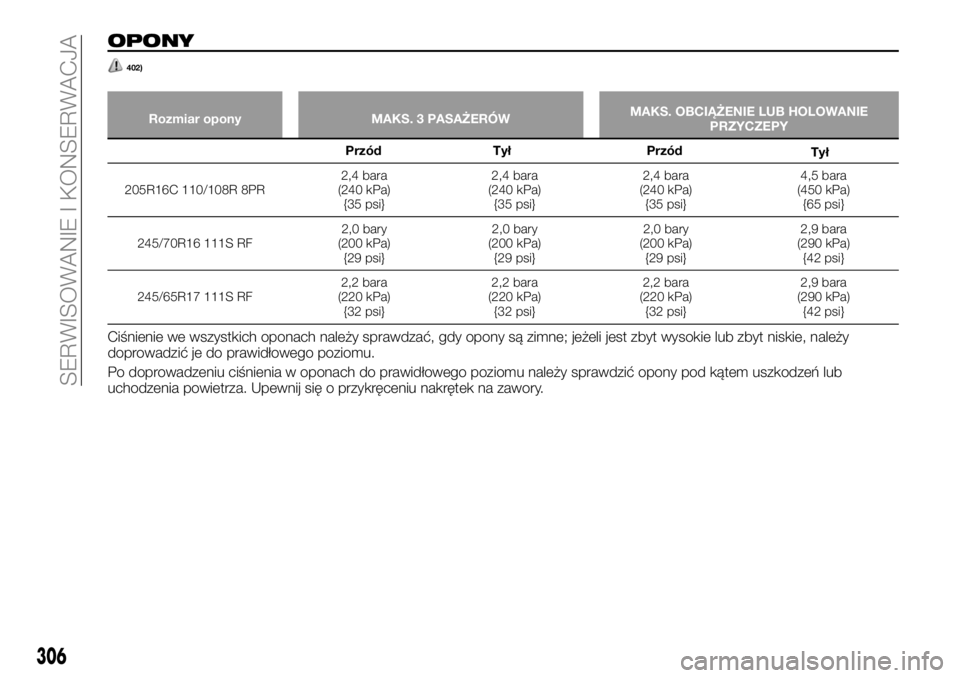

OPONY
402)
Rozmiar opony MAKS. 3 PASAŻERÓWMAKS. OBCIĄŻENIE LUB HOLOWANIE
PRZYCZEPY
Przód Tył Przód
205R16C 110/108R 8PR2,4 bara
(240 kPa)
{35 psi}2,4 bara
(240 kPa)
{35 psi}2,4 bara
(240 kPa)
{35 psi}4,5 bara
(450 kPa)
{65 psi}
245/70R16 111S RF2,0 bary
(200 kPa)
{29 psi}2,0 bary
(200 kPa)
{29 psi}2,0 bary
(200 kPa)
{29 psi}2,9 bara
(290 kPa)
{42 psi}
245/65R17 111S RF2,2 bara
(220 kPa)
{32 psi}2,2 bara
(220 kPa)
{32 psi}2,2 bara
(220 kPa)
{32 psi}2,9 bara
(290 kPa)
{42 psi}
Ciśnienie we wszystkich oponach należy sprawdzać, gdy opony są zimne; jeżeli jest zbyt wysokie lub zbyt niskie, należy
doprowadzić je do prawidłowego poziomu.
Po doprowadzeniu ciśnienia w oponach do prawidłowego poziomu należy sprawdzić opony pod kątem uszkodzeń lub
uchodzenia powietrza. Upewnij się o przykręceniu nakrętek na zawory.
306
SERWISOWANIE I KONSERWACJA
Tył

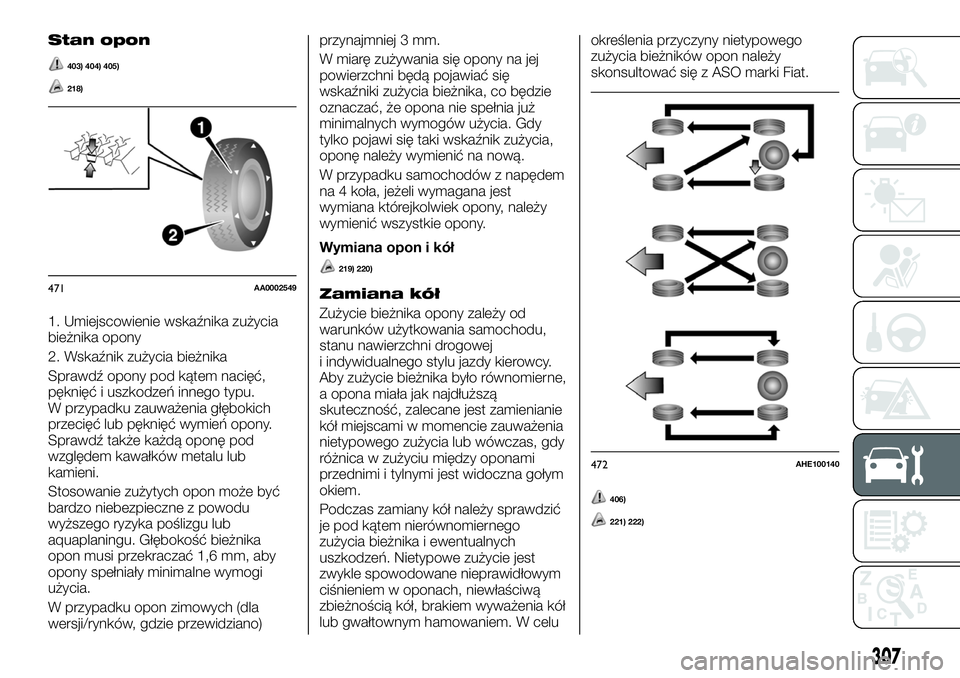

Stan opon
403) 404) 405)
218)
1. Umiejscowienie wskaźnika zużycia
bieżnika opony
2. Wskaźnik zużycia bieżnika
Sprawdź opony pod kątem nacięć,
pęknięć i uszkodzeń innego typu.
W przypadku zauważenia głębokich
przecięć lub pęknięć wymień opony.
Sprawdź także każdą oponę pod
względem kawałków metalu lub
kamieni.
Stosowanie zużytych opon może być
bardzo niebezpieczne z powodu
wyższego ryzyka poślizgu lub
aquaplaningu. Głębokość bieżnika
opon musi przekraczać 1,6 mm, aby
opony spełniały minimalne wymogi
użycia.
W przypadku opon zimowych (dla
wersji/rynków, gdzie przewidziano)przynajmniej 3 mm.
W miarę zużywania się opony na jej
powierzchni będą pojawiać się
wskaźniki zużycia bieżnika, co będzie
oznaczać, że opona nie spełnia już
minimalnych wymogów użycia. Gdy
tylko pojawi się taki wskaźnik zużycia,
oponę należy wymienić na nową.
W przypadku samochodów z napędem
na 4 koła, jeżeli wymagana jest
wymiana którejkolwiek opony, należy
wymienić wszystkie opony.
Wymiana opon i kół
219) 220)
Zamiana kół
Zużycie bieżnika opony zależy od
warunków użytkowania samochodu,
stanu nawierzchni drogowej
i indywidualnego stylu jazdy kierowcy.
Aby zużycie bieżnika było równomierne,
a opona miała jak najdłuższą
skuteczność, zalecane jest zamienianie
kół miejscami w momencie zauważenia
nietypowego zużycia lub wówczas, gdy
różnica w zużyciu między oponami
przednimi i tylnymi jest widoczna gołym
okiem.
Podczas zamiany kół należy sprawdzić
je pod kątem nierównomiernego
zużycia bieżnika i ewentualnych
uszkodzeń. Nietypowe zużycie jest
zwykle spowodowane nieprawidłowym
ciśnieniem w oponach, niewłaściwą
zbieżnością kół, brakiem wyważenia kół
lub gwałtownym hamowaniem. W celuokreślenia przyczyny nietypowego
zużycia bieżników opon należy
skonsultować się z ASO marki Fiat.
406)
221) 222)
471AA0002549
472AHE100140
307

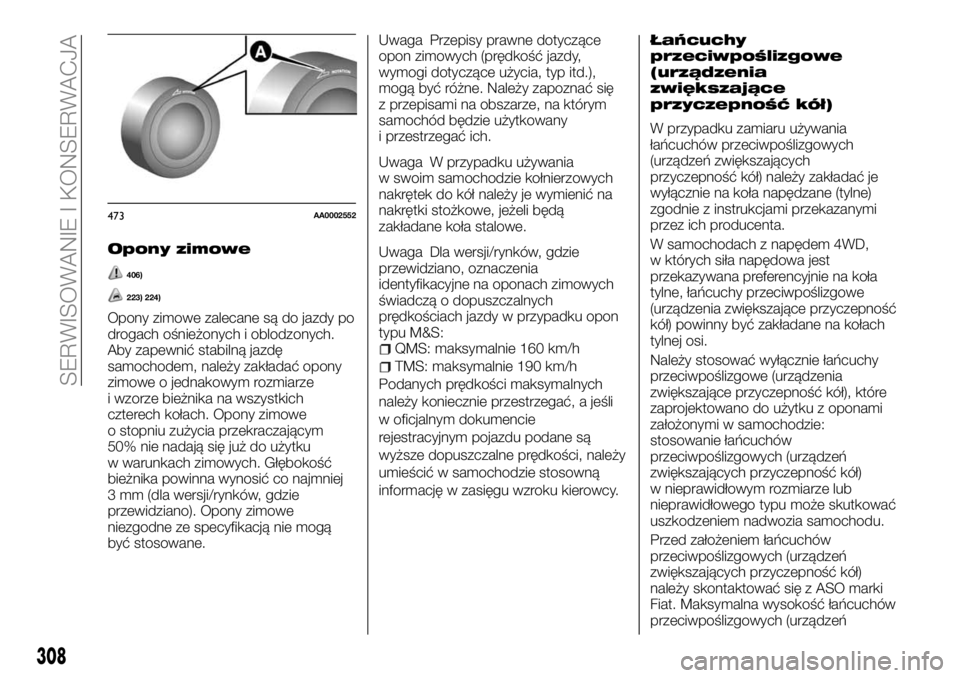

Opony zimowe
406)
223) 224)
Opony zimowe zalecane są do jazdy po
drogach ośnieżonych i oblodzonych.
Aby zapewnić stabilną jazdę
samochodem, należy zakładać opony
zimowe o jednakowym rozmiarze
i wzorze bieżnika na wszystkich
czterech kołach. Opony zimowe
o stopniu zużycia przekraczającym
50% nie nadają się już do użytku
w warunkach zimowych. Głębokość
bieżnika powinna wynosić co najmniej
3 mm (dla wersji/rynków, gdzie
przewidziano). Opony zimowe
niezgodne ze specyfikacją nie mogą
być stosowane.Uwaga Przepisy prawne dotyczące
opon zimowych (prędkość jazdy,
wymogi dotyczące użycia, typ itd.),
mogą być różne. Należy zapoznać się
z przepisami na obszarze, na którym
samochód będzie użytkowany
i przestrzegać ich.
Uwaga W przypadku używania
w swoim samochodzie kołnierzowych
nakrętek do kół należy je wymienić na
nakrętki stożkowe, jeżeli będą
zakładane koła stalowe.
Uwaga Dla wersji/rynków, gdzie
przewidziano, oznaczenia
identyfikacyjne na oponach zimowych
świadczą o dopuszczalnych
prędkościach jazdy w przypadku opon
typu M&S:
QMS: maksymalnie 160 km/h
TMS: maksymalnie 190 km/h
Podanych prędkości maksymalnych
należy koniecznie przestrzegać, a jeśli
w oficjalnym dokumencie
rejestracyjnym pojazdu podane są
wyższe dopuszczalne prędkości, należy
umieścić w samochodzie stosowną
informację w zasięgu wzroku kierowcy.
Łańcuchy
przeciwpoślizgowe
(urządzenia
zwiększające
przyczepność kół)
W przypadku zamiaru używania
łańcuchów przeciwpoślizgowych
(urządzeń zwiększających
przyczepność kół) należy zakładać je
wyłącznie na koła napędzane (tylne)
zgodnie z instrukcjami przekazanymi
przez ich producenta.
W samochodach z napędem 4WD,
w których siła napędowa jest
przekazywana preferencyjnie na koła
tylne, łańcuchy przeciwpoślizgowe
(urządzenia zwiększające przyczepność
kół) powinny być zakładane na kołach
tylnej osi.
Należy stosować wyłącznie łańcuchy
przeciwpoślizgowe (urządzenia
zwiększające przyczepność kół), które
zaprojektowano do użytku z oponami
założonymi w samochodzie:
stosowanie łańcuchów
przeciwpoślizgowych (urządzeń
zwiększających przyczepność kół)
w nieprawidłowym rozmiarze lub
nieprawidłowego typu może skutkować
uszkodzeniem nadwozia samochodu.
Przed założeniem łańcuchów
przeciwpoślizgowych (urządzeń
zwiększających przyczepność kół)
należy skontaktować się z ASO marki
Fiat. Maksymalna wysokość łańcuchów
przeciwpoślizgowych (urządzeń
473AA0002552
308
SERWISOWANIE I KONSERWACJA

zwiększających przyczepność kół)
może być następująca.
Rozmiar
oponyRozmiar
kołaMaksymalna
wysokość
łańcucha
[mm]
205R16C16x6 J
16x6 JJ
22
245/70R1616x7 J
16x7 JJ
245/65R17 17x7 1/2J
Podczas jazdy z założonymi na opony
łańcuchami przeciwpoślizgowymi
(urządzeniami zwiększającymi
przyczepność kół) nie należy
przekraczać prędkości 50 km/h.
W przypadku dojechania do drogi,
która nie jest pokryta śniegiem, należy
od razu zdjąć łańcuchy
przeciwpoślizgowe (urządzenia
zwiększające przyczepność kół).
225) 226) 227) 228) 229) 230) 231) 232)
Przepisy prawne dotyczące stosowania
łańcuchów przeciwpoślizgowych
(urządzeń zwiększających
przyczepność kół) są różne. Należy
zawsze przestrzegać lokalnych
przepisów w tym zakresie.
W większości krajów stosowanie
łańcuchów przeciwpoślizgowych
(urządzeń zwiększających
przyczepność kół) na drogach
niepokrytych śniegiem jest zabronione.
UWAGA
402)Jazda ze zużytymi, uszkodzonymi lub
niewłaściwie napompowanymi oponami
może doprowadzić do utraty kontroli nad
samochodem bądź pęknięcia opony, co
może skutkować kolizją i poważnymi lub
śmiertelnymi obrażeniami.
403)Należy pamiętać, że przyczepność kół
samochodu do drogi zależy również od
prawidłowego ciśnienia w oponach.
404)Jeżeli ciśnienie będzie zbyt niskie,
opona przegrzeje się i może zostać
poważnie uszkodzona.
405)Nie należy wykonywać zaprawek
malarskich obręczy kół ze stopu lekkiego,
które wymagają stosowania temperatur
wyższych od 150°C. Parametry
mechaniczne obręczy mogą ulec
pogorszeniu.
406)Unikaj przekładania opon z prawej
strony samochodu na lewą i odwrotnie.
OSTRZEŻENIE
218)Należy zawsze stosować opony
o jednakowym rozmiarze, tego samego
typu i tej samej marki, bez różnicy pod
względem stopnia zużycia każdej z nich.
Stosowanie opon o innym rozmiarze,
innego typu, innej marki i o innym stopniu
zużycia zwiększy temperaturę oleju
mechanizmu różnicowego, co może
skutkować uszkodzeniem układu
napędowego. Ponadto układ napędowy
zostanie poddany nadmiernemu
obciążeniu, doprowadzając do możliwego
wycieku oleju, zatarcia podzespołów lub
innych poważnych usterek.
219)Należy unikać stosowania opon
o innym rozmiarze, niż podany
w specyfikacji ani korzystać jednocześnie
z opon różnego typu, ponieważ może to
niekorzystnie wpłynąć na własności jezdne
samochodu.
220)Nawet jeśli opona ma jednakowy
rozmiar wewnętrzny i szerokość, jak opona
standardowa, jej kształt może uniemożliwić
prawidłowe założenie jej. Przed użyciem
posiadanych kół należy skonsultować się
z ASO marki Fiat.
309

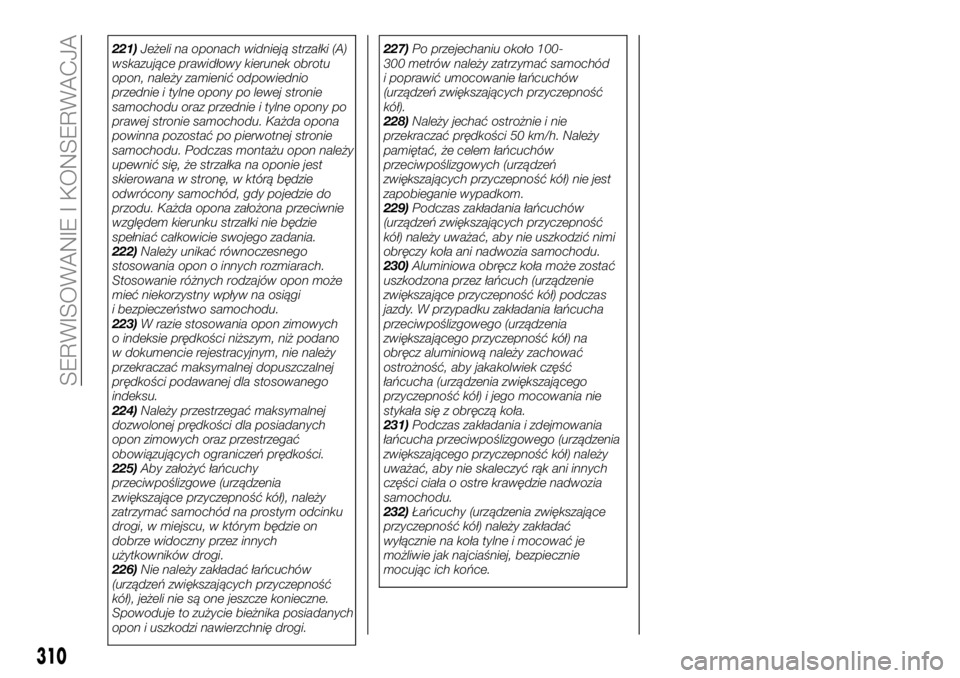

221)Jeżeli na oponach widnieją strzałki (A)
wskazujące prawidłowy kierunek obrotu
opon, należy zamienić odpowiednio
przednie i tylne opony po lewej stronie
samochodu oraz przednie i tylne opony po
prawej stronie samochodu. Każda opona
powinna pozostać po pierwotnej stronie
samochodu. Podczas montażu opon należy
upewnić się, że strzałka na oponie jest
skierowana w stronę, w którą będzie
odwrócony samochód, gdy pojedzie do
przodu. Każda opona założona przeciwnie
względem kierunku strzałki nie będzie
spełniać całkowicie swojego zadania.
222)Należy unikać równoczesnego
stosowania opon o innych rozmiarach.
Stosowanie różnych rodzajów opon może
mieć niekorzystny wpływ na osiągi
i bezpieczeństwo samochodu.
223)W razie stosowania opon zimowych
o indeksie prędkości niższym, niż podano
w dokumencie rejestracyjnym, nie należy
przekraczać maksymalnej dopuszczalnej
prędkości podawanej dla stosowanego
indeksu.
224)Należy przestrzegać maksymalnej
dozwolonej prędkości dla posiadanych
opon zimowych oraz przestrzegać
obowiązujących ograniczeń prędkości.
225)Aby założyć łańcuchy
przeciwpoślizgowe (urządzenia
zwiększające przyczepność kół), należy
zatrzymać samochód na prostym odcinku
drogi, w miejscu, w którym będzie on
dobrze widoczny przez innych
użytkowników drogi.
226)Nie należy zakładać łańcuchów
(urządzeń zwiększających przyczepność
kół), jeżeli nie są one jeszcze konieczne.
Spowoduje to zużycie bieżnika posiadanych
opon i uszkodzi nawierzchnię drogi.227)Po przejechaniu około 100-
300 metrów należy zatrzymać samochód
i poprawić umocowanie łańcuchów
(urządzeń zwiększających przyczepność
kół).
228)Należy jechać ostrożnie i nie
przekraczać prędkości 50 km/h. Należy
pamiętać, że celem łańcuchów
przeciwpoślizgowych (urządzeń
zwiększających przyczepność kół) nie jest
zapobieganie wypadkom.
229)Podczas zakładania łańcuchów
(urządzeń zwiększających przyczepność
kół) należy uważać, aby nie uszkodzić nimi
obręczy koła ani nadwozia samochodu.
230)Aluminiowa obręcz koła może zostać
uszkodzona przez łańcuch (urządzenie
zwiększające przyczepność kół) podczas
jazdy. W przypadku zakładania łańcucha
przeciwpoślizgowego (urządzenia
zwiększającego przyczepność kół) na
obręcz aluminiową należy zachować
ostrożność, aby jakakolwiek część
łańcucha (urządzenia zwiększającego
przyczepność kół) i jego mocowania nie
stykała się z obręczą koła.
231)Podczas zakładania i zdejmowania
łańcucha przeciwpoślizgowego (urządzenia
zwiększającego przyczepność kół) należy
uważać, aby nie skaleczyć rąk ani innych
części ciała o ostre krawędzie nadwozia
samochodu.
232)Łańcuchy (urządzenia zwiększające
przyczepność kół) należy zakładać
wyłącznie na koła tylne i mocować je
możliwie jak najciaśniej, bezpiecznie
mocując ich końce.
310
SERWISOWANIE I KONSERWACJA
