2018 FIAT FULLBACK Instrukcja obsługi (in Polish)

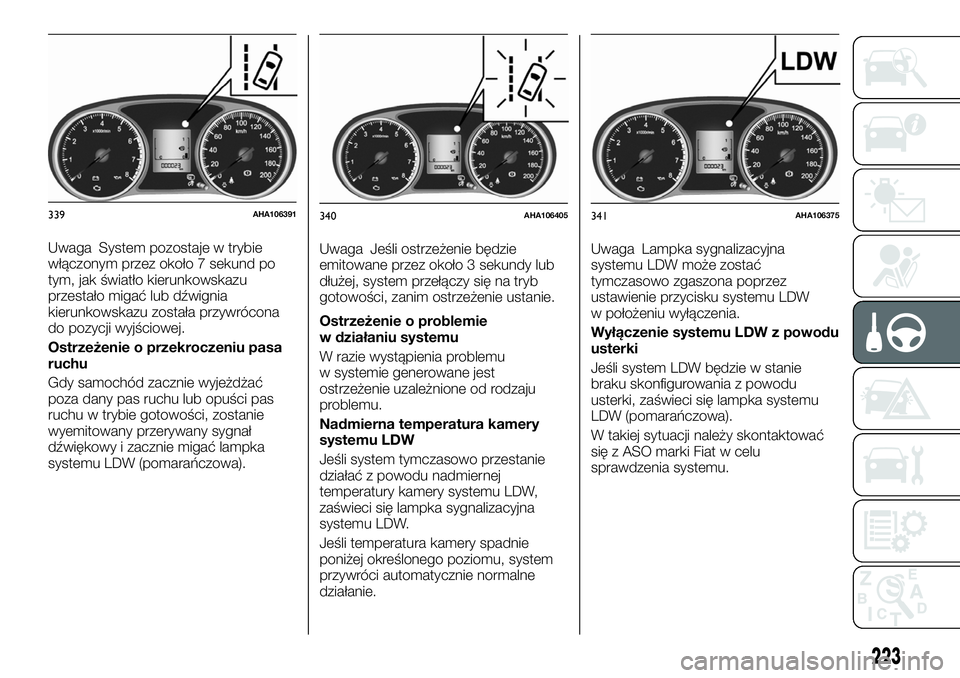

Uwaga System pozostaje w trybie
włączonym przez około 7 sekund po
tym, jak światło kierunkowskazu
przestało migać lub dźwignia
kierunkowskazu została przywrócona
do pozycji wyjściowej.
Ostrzeżenie o przekroczeniu pasa
ruchu
Gdy samochód zacznie wyjeżdżać
poza dany pas ruchu lub opuści pas
ruchu w trybie gotowości, zostanie
wyemitowany przerywany sygnał
dźwiękowy i zacznie migać lampka
systemu LDW (pomarańczowa).Uwaga Jeśli ostrzeżenie będzie
emitowane przez około 3 sekundy lub
dłużej, system przełączy się na tryb
gotowości, zanim ostrzeżenie ustanie.
Ostrzeżenie o problemie
w działaniu systemu
W razie wystąpienia problemu
w systemie generowane jest
ostrzeżenie uzależnione od rodzaju
problemu.
Nadmierna temperatura kamery
systemu LDW
Jeśli system tymczasowo przestanie
działać z powodu nadmiernej
temperatury kamery systemu LDW,
zaświeci się lampka sygnalizacyjna
systemu LDW.
Jeśli temperatura kamery spadnie
poniżej określonego poziomu, system
przywróci automatycznie normalne
działanie.Uwaga Lampka sygnalizacyjna
systemu LDW może zostać
tymczasowo zgaszona poprzez
ustawienie przycisku systemu LDW
w położeniu wyłączenia.
Wyłączenie systemu LDW z powodu
usterki
Jeśli system LDW będzie w stanie
braku skonfigurowania z powodu
usterki, zaświeci się lampka systemu
LDW (pomarańczowa).
W takiej sytuacji należy skontaktować
się z ASO marki Fiat w celu
sprawdzenia systemu.
339AHA106391340AHA106405341AHA106375
223

157) 158) 159) 160)
257) 258) 259)

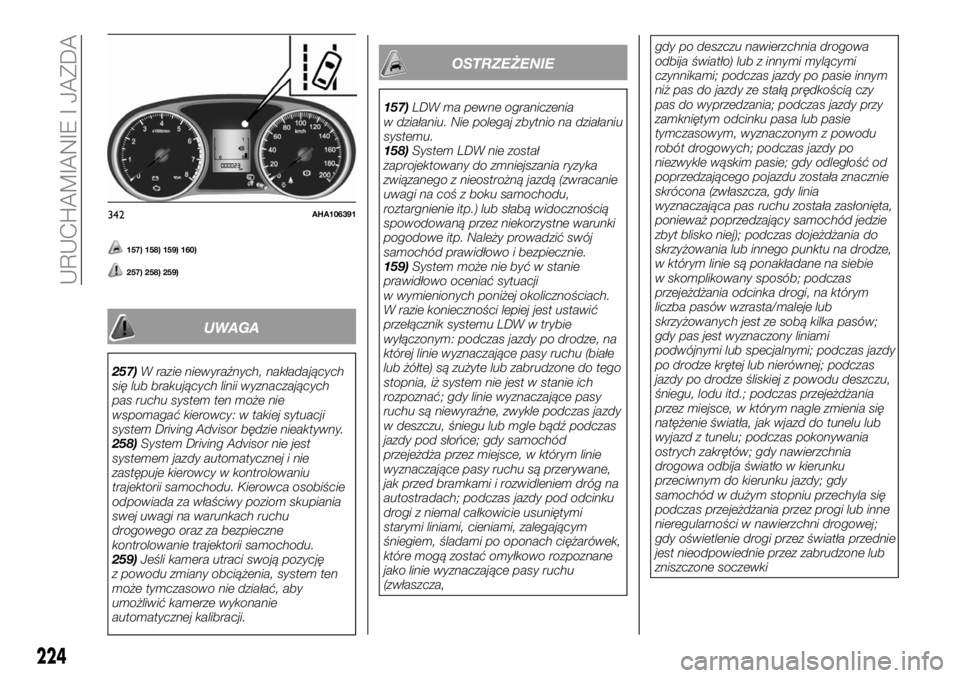

UWAGA
257)W razie niewyraźnych, nakładających
się lub brakujących linii wyznaczających
pas ruchu system ten może nie
wspomagać kierowcy: w takiej sytuacji
system Driving Advisor będzie nieaktywny.
258)System Driving Advisor nie jest
systemem jazdy automatycznej i nie
zastępuje kierowcy w kontrolowaniu
trajektorii samochodu. Kierowca osobiście
odpowiada za właściwy poziom skupiania
swej uwagi na warunkach ruchu
drogowego oraz za bezpieczne
kontrolowanie trajektorii samochodu.
259)Jeśli kamera utraci swoją pozycję
z powodu zmiany obciążenia, system ten
może tymczasowo nie działać, aby
umożliwić kamerze wykonanie
automatycznej kalibracji.
OSTRZEŻENIE
157)LDW ma pewne ograniczenia
w działaniu. Nie polegaj zbytnio na działaniu
systemu.
158)System LDW nie został
zaprojektowany do zmniejszania ryzyka
związanego z nieostrożną jazdą (zwracanie
uwagi na coś z boku samochodu,
roztargnienie itp.) lub słabą widocznością
spowodowaną przez niekorzystne warunki
pogodowe itp. Należy prowadzić swój
samochód prawidłowo i bezpiecznie.
159)System może nie być w stanie
prawidłowo oceniać sytuacji
w wymienionych poniżej okolicznościach.
W razie konieczności lepiej jest ustawić
przełącznik systemu LDW w trybie
wyłączonym: podczas jazdy po drodze, na
której linie wyznaczające pasy ruchu (białe
lub żółte) są zużyte lub zabrudzone do tego
stopnia, iż system nie jest w stanie ich
rozpoznać; gdy linie wyznaczające pasy
ruchu są niewyraźne, zwykle podczas jazdy
w deszczu, śniegu lub mgle bądź podczas
jazdy pod słońce; gdy samochód
przejeżdża przez miejsce, w którym linie
wyznaczające pasy ruchu są przerywane,
jak przed bramkami i rozwidleniem dróg na
autostradach; podczas jazdy pod odcinku
drogi z niemal całkowicie usuniętymi
starymi liniami, cieniami, zalegającym
śniegiem, śladami po oponach ciężarówek,
które mogą zostać omyłkowo rozpoznane
jako linie wyznaczające pasy ruchu
(zwłaszcza,gdy po deszczu nawierzchnia drogowa
odbija światło) lub z innymi mylącymi
czynnikami; podczas jazdy po pasie innym
niż pas do jazdy ze stałą prędkością czy
pas do wyprzedzania; podczas jazdy przy
zamkniętym odcinku pasa lub pasie
tymczasowym, wyznaczonym z powodu
robót drogowych; podczas jazdy po
niezwykle wąskim pasie; gdy odległość od
poprzedzającego pojazdu została znacznie
skrócona (zwłaszcza, gdy linia
wyznaczająca pas ruchu została zasłonięta,
ponieważ poprzedzający samochód jedzie
zbyt blisko niej); podczas dojeżdżania do
skrzyżowania lub innego punktu na drodze,
w którym linie są ponakładane na siebie
w skomplikowany sposób; podczas
przejeżdżania odcinka drogi, na którym
liczba pasów wzrasta/maleje lub
skrzyżowanych jest ze sobą kilka pasów;
gdy pas jest wyznaczony liniami
podwójnymi lub specjalnymi; podczas jazdy
po drodze krętej lub nierównej; podczas
jazdy po drodze śliskiej z powodu deszczu,
śniegu, lodu itd.; podczas przejeżdżania
przez miejsce, w którym nagle zmienia się
natężenie światła, jak wjazd do tunelu lub
wyjazd z tunelu; podczas pokonywania
ostrych zakrętów; gdy nawierzchnia
drogowa odbija światło w kierunku
przeciwnym do kierunku jazdy; gdy
samochód w dużym stopniu przechyla się
podczas przejeżdżania przez progi lub inne
nieregularności w nawierzchni drogowej;
gdy oświetlenie drogi przez światła przednie
jest nieodpowiednie przez zabrudzone lub
zniszczone soczewki
342AHA106391
224
URUCHAMIANIE I JAZDA

bądź nieprawidłowo ustawione reflektory;
gdy samochód jest w znacznym stopniu
przechylony z powodu ciężkiego bagażu
lub nieprawidłowego ciśnienia w oponach;
gdy kamera systemu LDW jest oślepiana
przez światła nadjeżdżających pojazdów;
gdy samochód jest wyposażony
w niestandardowe opony (w tym opony
nadmiernie zużyte i zapasowe koło
dojazdowe), bądź ma założone urządzenia
zwiększające przyczepność kół (łańcuchy
przeciwpoślizgowe) albo ma zainstalowane
komponenty niezgodne z jego specyfikacją,
np. zmodyfikowane zawieszenie; gdy szyba
przednia jest zasłonięta z powodu deszczu,
śniegu, kurzu itp.
160)
Należy postępować zgodnie
z podanymi poniżej instrukcjami, aby
system LDW był utrzymywany
w odpowiednim stanie: szyba powinna być
zawsze czysta; należy unikać uderzenia lub
wywierania obciążeń na kamerę systemu
LDW. Nie należy usiłować demontować jej;
w żadnym wypadku nie należy dokonywać
modyfikacji instalacji kamery LDW ani
wymontowywać jej. Kamera została
precyzyjnie skalibrowana podczas produkcji
samochodu; nie należy umieszczać
jakichkolwiek naklejek bądź innych
przedmiotów na szybie przedniej przed
kamerą systemu LDW; w razie wymiany
wycieraczek szyby przedniej należy
stosować wyłącznie ORYGINALNE CZĘŚCI
ZAMIENNE.KAMERA COFANIA
(zależnie od wyposażenia)
Kamera cofania jest to system, który
umożliwia wyświetlenie na ekranie
systemu MCS (Multi Communication
System), ekranie funkcji Smartphone
Link Display Audio lub wyświetlaczu
systemu audio tego, co dzieje się za
samochodem.
260) 261) 262)
161)
Zakres widoku z kamery cofania
Zakres widoku z kamery cofania
ogranicza się do obszaru pokazanego
na poniższych rysunkach. Nie można
zobaczyć obu stron oraz dolnej części
tylnego zderzaka itd. Podczas cofania
upewnij się wzrokowo, że otoczenie
samochodu jest bezpieczne.Umiejscowienie kamery cofania
Kamera cofania (A) jest wbudowana
w element znajdujący się w pobliżu
klamki tylnej klapy.
Jak korzystać z kamery cofania
Po ustawieniu dźwigni zmiany biegów
w położeniu „R”, gdy wyłącznik zapłonu
znajduje się w położeniu „ON” lub
włączony jest tryb działania ON, na
ekranie systemu MCS (Multi
343AHA103707
344AHA103723
345AHA103710
225

Communication System), ekranie funkcji
Smartphone Link Display Audio lub
wyświetlaczu systemu audio
automatycznie pojawi się widok zza
samochodu. W momencie
przestawienia dźwigni zmiany biegów
w jakiekolwiek inne położenie na
ekranie pojawi się ponownie
wcześniejszy obraz.
162)
Uwaga Ponieważ kamera cofania
posiada specjalny obiektyw, linie na
nawierzchni pomiędzy miejscami
parkingowymi mogą na ekranie nie
wyglądać na równoległe.
Uwaga W wymienionych poniżej
sytuacjach obraz z kamery może być
słabo widoczny. Nie jest to oznaka
nieprawidłowości.
Niskie natężenie światła (pora nocna)
Gdy światło słoneczne lub światła
z innego pojazdu świecą bezpośrednio
na soczewkę
Gdy bezpośrednio na obiektyw
świeci światło fluorescencyjne, obraz na
ekranie może migotać. Nie jest to
oznaka nieprawidłowości.
Uwaga Jeżeli kamera była ciepła
i została schłodzona przez deszcz lub
wodę podczas mycia samochodu,
obiektyw może zaparować. Zjawisko to
nie jest jednak oznaką
nieprawidłowości.Uwaga Jeżeli temperatura otoczenia
jest bardzo wysoka lub bardzo niska,
obraz z kamery cofania może nie być
wyraźny. Nie jest to oznaka
nieprawidłowości.
Uwaga Jeżeli w pobliżu kamery
zostanie zainstalowany odbiornik
radiowy, obrazy z kamery cofania mogą
powodować zakłócenia systemu
elektrycznego i system ten może
przestać działać prawidłowo.
Uwaga Jeżeli obiektyw będzie
zabrudzony, nie będzie można
zobaczyć całkowicie przeszkód za
samochodem. Jeżeli obiektyw zostanie
zasłonięty kroplami wody, śniegiem,
błotem lub olejem, należy go oczyścić,
uważając, aby nie porysować soczewki.
Uwaga Należy przestrzegać
następujących ostrzeżeń. Zignorowanie
ich może doprowadzić do usterki
kamery.
Nie poddawaj kamery wstrząsom
fizycznym, na przykład poprzez silne
uderzanie lub rzucanie w nią jakimś
przedmiotem.
Nie nakładaj na kamerę substancji
organicznych, wosków, odtłuszczaczy
czy środków do mycia szyb. Jeżeli się
na nią przedostaną, natychmiast je
zetrzyj.
Nie wlewaj na kamerę wrzącej wody.
Nigdy nie wlewaj na kamerę lub w jej
pobliże wody ani nie spryskuj jej wodą.
Nie odłączaj, nie demontuj ani nie
modyfikuj kamery.
Uważaj, aby nie porysować kamery,
ponieważ może to zakłócić obraz
z kamery cofania.
Linie odniesienia na ekranie
Na ekranie wyświetlane są linie
odniesienia oraz górna powierzchnia
tylnego zderzaka (A).
Czerwona linia (B) wskazuje obszar
znajdujący się około 50 cm za tylnym
zderzakiem.
Dwie zielone linie (C) wskazują
obszar znajdujący się około 20 cm poza
nadwoziem samochodu.
Krótkie linie poprzeczne (od 1 do 3)
wskazują odległość od tylnego
zderzaka.
1. Mniej więcej na tylnej krawędzi
tylnego zderzaka 2. Mniej więcej
100 cm 3. Mniej więcej 200 cm
346AG0027115
226
URUCHAMIANIE I JAZDA
163)

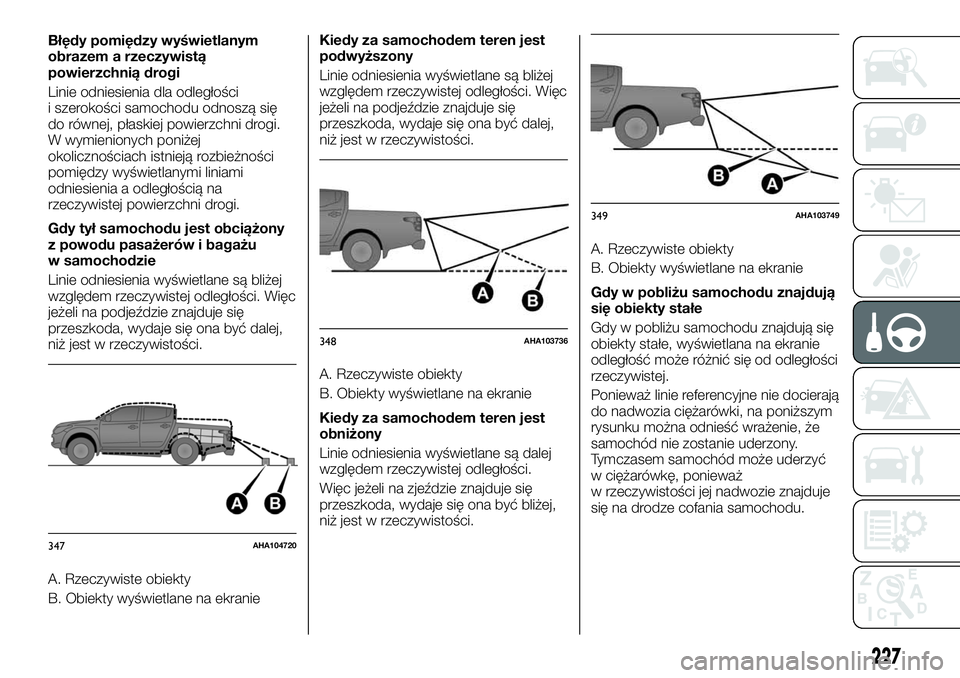

Błędy pomiędzy wyświetlanym
obrazem a rzeczywistą
powierzchnią drogi
Linie odniesienia dla odległości
i szerokości samochodu odnoszą się
do równej, płaskiej powierzchni drogi.
W wymienionych poniżej
okolicznościach istnieją rozbieżności
pomiędzy wyświetlanymi liniami
odniesienia a odległością na
rzeczywistej powierzchni drogi.
Gdy tył samochodu jest obciążony
z powodu pasażerów i bagażu
w samochodzie
Linie odniesienia wyświetlane są bliżej
względem rzeczywistej odległości. Więc
jeżeli na podjeździe znajduje się
przeszkoda, wydaje się ona być dalej,
niż jest w rzeczywistości.
A. Rzeczywiste obiekty
B. Obiekty wyświetlane na ekranieKiedy za samochodem teren jest
podwyższony
Linie odniesienia wyświetlane są bliżej
względem rzeczywistej odległości. Więc
jeżeli na podjeździe znajduje się
przeszkoda, wydaje się ona być dalej,
niż jest w rzeczywistości.
A. Rzeczywiste obiekty
B. Obiekty wyświetlane na ekranie
Kiedy za samochodem teren jest
obniżony
Linie odniesienia wyświetlane są dalej
względem rzeczywistej odległości.
Więc jeżeli na zjeździe znajduje się
przeszkoda, wydaje się ona być bliżej,
niż jest w rzeczywistości.A. Rzeczywiste obiekty
B. Obiekty wyświetlane na ekranie
Gdy w pobliżu samochodu znajdują
się obiekty stałe
Gdy w pobliżu samochodu znajdują się
obiekty stałe, wyświetlana na ekranie
odległość może różnić się od odległości
rzeczywistej.
Ponieważ linie referencyjne nie docierają
do nadwozia ciężarówki, na poniższym
rysunku można odnieść wrażenie, że
samochód nie zostanie uderzony.
Tymczasem samochód może uderzyć
w ciężarówkę, ponieważ
w rzeczywistości jej nadwozie znajduje
się na drodze cofania samochodu.
347AHA104720
348AHA103736
349AHA103749
227

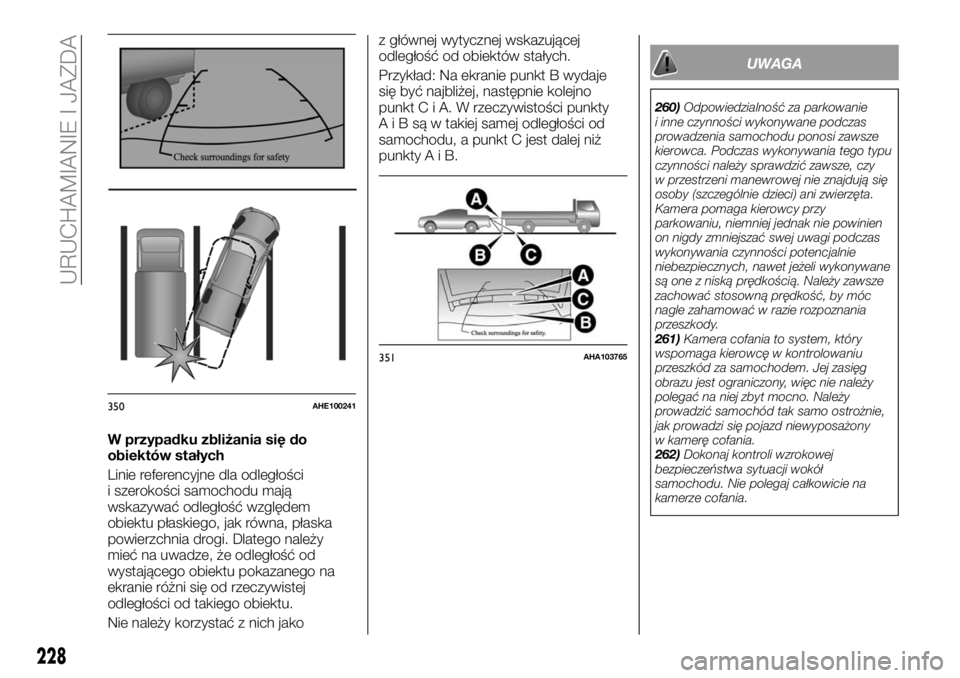

W przypadku zbliżania się do
obiektów stałych
Linie referencyjne dla odległości
i szerokości samochodu mają
wskazywać odległość względem
obiektu płaskiego, jak równa, płaska
powierzchnia drogi. Dlatego należy
mieć na uwadze, że odległość od
wystającego obiektu pokazanego na
ekranie różni się od rzeczywistej
odległości od takiego obiektu.
Nie należy korzystać z nich jakoz głównej wytycznej wskazującej
odległość od obiektów stałych.
Przykład: Na ekranie punkt B wydaje
się być najbliżej, następnie kolejno
punktCiA.Wrzeczywistości punkty
AiBsąwtakiej samej odległości od
samochodu, a punkt C jest dalej niż
punktyAiB.
UWAGA
260)Odpowiedzialność za parkowanie
i inne czynności wykonywane podczas
prowadzenia samochodu ponosi zawsze
kierowca. Podczas wykonywania tego typu
czynności należy sprawdzić zawsze, czy
w przestrzeni manewrowej nie znajdują się
osoby (szczególnie dzieci) ani zwierzęta.
Kamera pomaga kierowcy przy
parkowaniu, niemniej jednak nie powinien
on nigdy zmniejszać swej uwagi podczas
wykonywania czynności potencjalnie
niebezpiecznych, nawet jeżeli wykonywane
są one z niską prędkością. Należy zawsze
zachować stosowną prędkość, by móc
nagle zahamować w razie rozpoznania
przeszkody.
261)Kamera cofania to system, który
wspomaga kierowcę w kontrolowaniu
przeszkód za samochodem. Jej zasięg
obrazu jest ograniczony, więc nie należy
polegać na niej zbyt mocno. Należy
prowadzić samochód tak samo ostrożnie,
jak prowadzi się pojazd niewyposażony
w kamerę cofania.
262)Dokonaj kontroli wzrokowej
bezpieczeństwa sytuacji wokół
samochodu. Nie polegaj całkowicie na
kamerze cofania.
350AHE100241
351AHA103765
228
URUCHAMIANIE I JAZDA

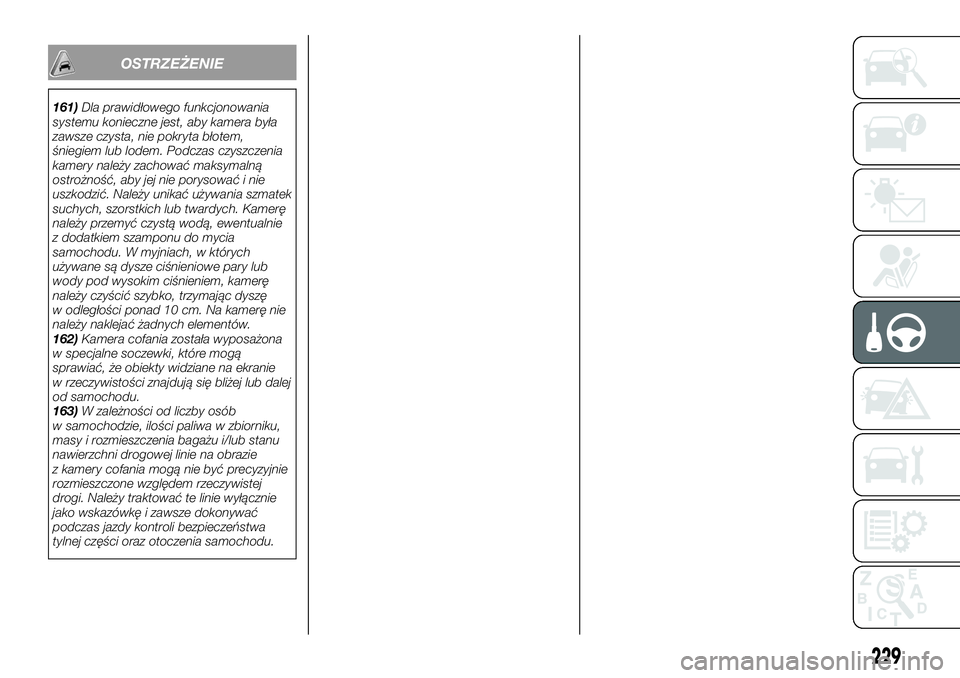

OSTRZEŻENIE
161)Dla prawidłowego funkcjonowania
systemu konieczne jest, aby kamera była
zawsze czysta, nie pokryta błotem,
śniegiem lub lodem. Podczas czyszczenia
kamery należy zachować maksymalną
ostrożność, aby jej nie porysować i nie
uszkodzić. Należy unikać używania szmatek
suchych, szorstkich lub twardych. Kamerę
należy przemyć czystą wodą, ewentualnie
z dodatkiem szamponu do mycia
samochodu. W myjniach, w których
używane są dysze ciśnieniowe pary lub
wody pod wysokim ciśnieniem, kamerę
należy czyścić szybko, trzymając dyszę
w odległości ponad 10 cm. Na kamerę nie
należy naklejać żadnych elementów.
162)Kamera cofania została wyposażona
w specjalne soczewki, które mogą
sprawiać, że obiekty widziane na ekranie
w rzeczywistości znajdują się bliżej lub dalej
od samochodu.
163)W zależności od liczby osób
w samochodzie, ilości paliwa w zbiorniku,
masy i rozmieszczenia bagażu i/lub stanu
nawierzchni drogowej linie na obrazie
z kamery cofania mogą nie być precyzyjnie
rozmieszczone względem rzeczywistej
drogi. Należy traktować te linie wyłącznie
jako wskazówkę i zawsze dokonywać
podczas jazdy kontroli bezpieczeństwa
tylnej części oraz otoczenia samochodu.
229

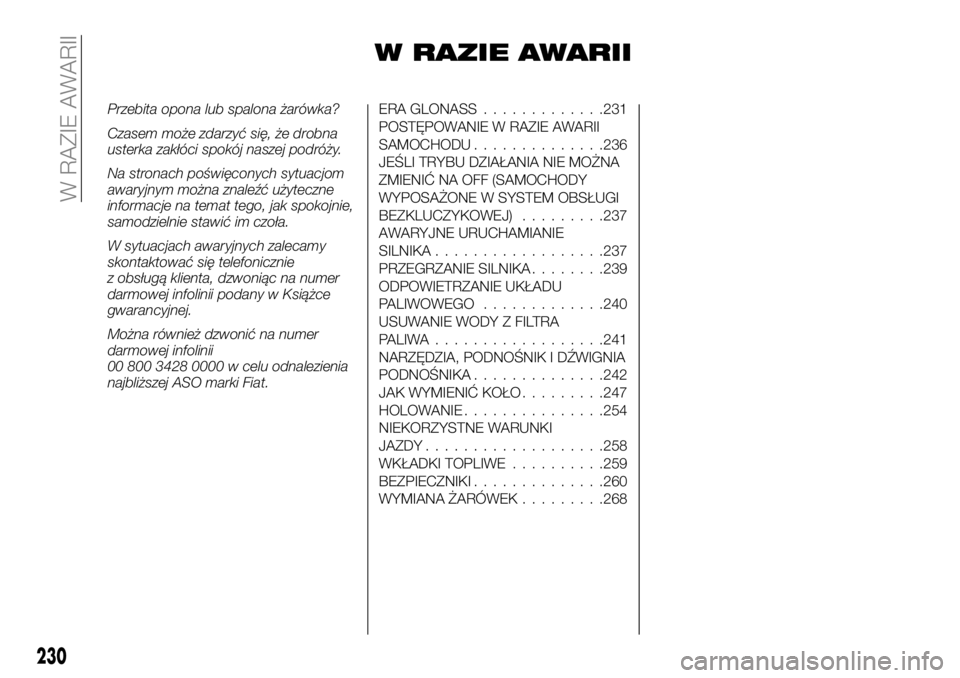

W RAZIE AWARII
Przebita opona lub spalona żarówka?
Czasem może zdarzyć się, że drobna
usterka zakłóci spokój naszej podróży.
Na stronach poświęconych sytuacjom
awaryjnym można znaleźć użyteczne
informacje na temat tego, jak spokojnie,
samodzielnie stawić im czoła.
W sytuacjach awaryjnych zalecamy
skontaktować się telefonicznie
z obsługą klienta, dzwoniąc na numer
darmowej infolinii podany w Książce
gwarancyjnej.
Można również dzwonić na numer
darmowej infolinii
00 800 3428 0000 w celu odnalezienia
najbliższej ASO marki Fiat.ERA GLONASS.............231
POSTĘPOWANIE W RAZIE AWARII
SAMOCHODU..............236
JEŚLI TRYBU DZIAŁANIA NIE MOŻNA
ZMIENIĆ NA OFF (SAMOCHODY
WYPOSAŻONE W SYSTEM OBSŁUGI
BEZKLUCZYKOWEJ).........237
AWARYJNE URUCHAMIANIE
SILNIKA..................237
PRZEGRZANIE SILNIKA........239
ODPOWIETRZANIE UKŁADU
PALIWOWEGO.............240
USUWANIE WODY Z FILTRA
PALIWA..................241
NARZĘDZIA, PODNOŚNIK I DŹWIGNIA
PODNOŚNIKA..............242
JAK WYMIENIĆ KOŁO.........247
HOLOWANIE...............254
NIEKORZYSTNE WARUNKI
JAZDY...................258
WKŁADKI TOPLIWE..........259
BEZPIECZNIKI..............260
WYMIANA ŻARÓWEK.........268
230
W RAZIE AWARII
