2018 FIAT FULLBACK Instrukcja obsługi (in Polish)

UWAGA: Dane dotyczące mas podczas holowania przyczepy nie mają zastosowania na niektórych rynkach. Prawidłowe
wartości będą podane w dowodzie rejestracyjnym pojazdu.
UWAGA: Dane dotyczące przyczepy podano zgodnie z zaleceniami producenta.
UWAGA: W razie przewożenia ładunku i/lub holowania przyczepy należy upewnić się, iż nie została przekroczona żadna
z wymienionych powyżej wartości dopuszczalnych mas.
327

Silnik Diesla 2.4 (4N15) 4WD
Automatyczna skrzynia biegów
Kierownica po lewej stronieKierownica po prawej
stronie
Samochody bez
szerokich błotnikówSamochody z szerokimi
błotnikami
Masa własnaBez wyposażenia
opcjonalnego1 870 kg1 875 kg
1 855 kg
(*2)1 860 kg
Z pełnym wyposażeniem
opcjonalnym1 960 kg 1 955 kg 1 950 kg
Maksymalna masa całkowita samochodu 2 900 kg2 910 kg
2 850 kg
(*2)2 910 kg
Maksymalne obciążenie
osiPrzód 1 260 kg
Tył 1 840 kg
Maksymalna masa
holowanej przyczepyZ hamulcem 3 100 kg
Bez hamulca 750 kg
Maksymalne obciążenie haka holowniczego 125 kg
Maksymalna masa całkowita zestawu 5 950 kg5 950 kg
5 900 kg
(*2)5 950 kg
Maksymalna dopuszczalna masa urządzenia
sprzęgającego34 kg
Maksymalne obciążenie dachu
80 kg
(*2)
Liczba miejsc siedzących 5 osób
(*2) Wersje na specyficzne rynki
UWAGA: Dane dotyczące przyczepy podano zgodnie z zaleceniami producenta. UWAGA: W razie przewożenia ładunku i/lub
holowania przyczepy należy upewnić się, iż nie została przekroczona żadna z wymienionych powyżej wartości dopuszczalnych
mas. UWAGA: Dane dotyczące mas podczas holowania przyczepy nie mają zastosowania na niektórych rynkach. Prawidłowe
wartości będą podane w dowodzie rejestracyjnym pojazdu.
328
SPECYFIKACJA TECHNICZNA

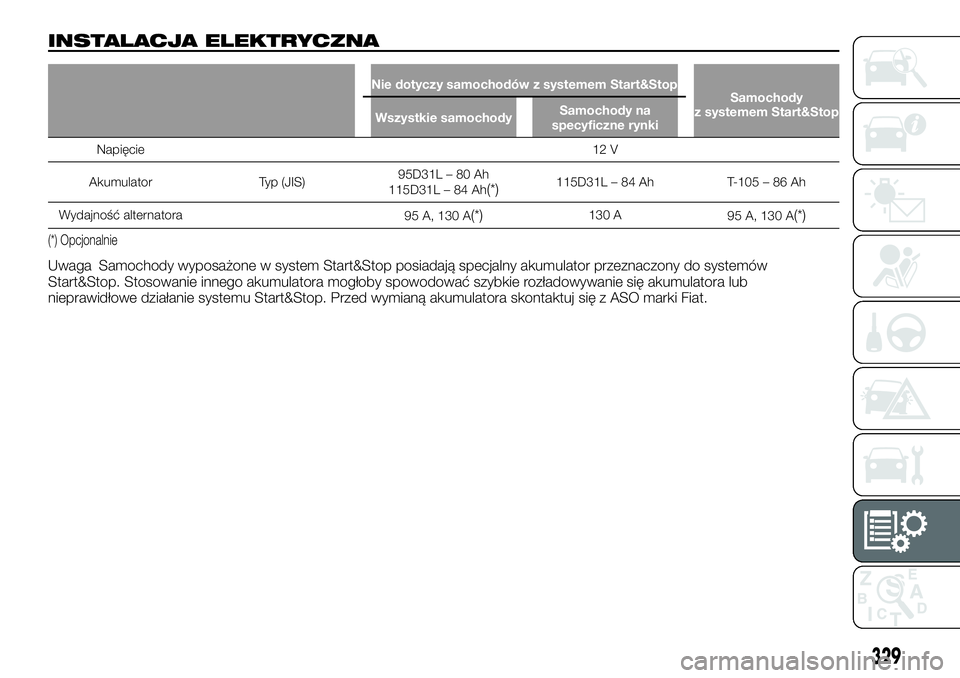

INSTALACJA ELEKTRYCZNA
Nie dotyczy samochodów z systemem Start&Stop
Samochody
z systemem Start&Stop
Wszystkie samochodySamochody na
specyficzne rynki
Napięcie12 V
Akumulator Typ (JIS)95D31L – 80 Ah
115D31L – 84 Ah
(*)115D31L – 84 Ah T-105 – 86 Ah
Wydajność alternatora
95 A, 130 A
(*)130 A
95 A, 130 A(*)
(*) Opcjonalnie
Uwaga Samochody wyposażone w system Start&Stop posiadają specjalny akumulator przeznaczony do systemów
Start&Stop. Stosowanie innego akumulatora mogłoby spowodować szybkie rozładowywanie się akumulatora lub
nieprawidłowe działanie systemu Start&Stop. Przed wymianą akumulatora skontaktuj się z ASO marki Fiat.
329

OPONY I KOŁA
Rozmiar opony
Opony205R16C 8PR 110/108R 245/70R16 111S RF 245/65R17 111S
KołoRozmiar16x6J, 16x6JJ 16x7J, 16x7JJ 17x7 1/2J
Odsadzenie38 mm
Uwaga W celu uzyskania szczegółowych informacji o zestawach koło/opona stosowanych w Twoim samochodzie skontaktuj
się z ASO marki Fiat.
330
SPECYFIKACJA TECHNICZNA

POJEMNOŚĆ
A— Samochody z kierownicą po prawej stronie
Nr Ilość Środki smarne
1Płyn chłodzący silnik
(w tym 0,65 litra w zbiorniku wyrównawczym)7,7 lPARAFLU UPContractual Technical Reference
N° F101.M01 (1)
2 Płyn hamulcowyZgodnie
z wymogamiDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
482VANODIESEL3231EM
331

Nr Ilość Środki smarne
3 Płyn sprzęgłowyZgodnie
z wymogamiDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
4 Olej silnikowyMiska olejowa 8,0 l
SELENIA MULTIPOWER C3Contractual Technical
Reference N° F129.F11 Filtr oleju 0,3 l
Chłodnica oleju 0,1 l
5 Układ wspomagania kierownicyZgodnie
z wymogamiTUTELA GI/ZContractual Technical Reference
N°F001.A16
6 Płyn do spryskiwaczy 4,2 lPETRONAS DURANCE SC 35Contractual Technical
Reference N° F001.D16
Olej automatycznej skrzyni biegów 10,9 lTUTELA TRANSMISSION GI/PAContractual Technical
Reference N°F001.A16
Olej w manualnej 5-stopniowej skrzyni biegów
(1)2,2 lTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Olej w manualnej 6-stopniowej skrzyni biegów
(1)TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference N°F002.A16
Olej skrzyni rozdzielczejSuper select 4WD II 1,34 lw przypadku 5-stopniowej manualnej skrzyni biegów:
TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
w przypadku 6-stopniowej manualnej skrzyni biegów,
automatycznej skrzyni biegów:TUTELA
TRANSMISSION GEARSYNTH Z4Contractual
Technical Reference N°F002.A16 Easy select 4WD 1,15 l
Olej mechanizmu
różnicowego2WD 2,3 lTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4WDPrzód 1,2 l
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Tył 2,3 l
(1) Zależnie od wyposażenia
332
SPECYFIKACJA TECHNICZNA

Nr Ilość Środki smarne
Czynnik chłodniczy
(Klimatyzacja)Ilość 0,52 kg
HFC-134a(2)Odpowiednik Co20,743 t
GWP 1 430
(2) Zawiera fluorowane gazy cieplarniane
Uwaga W przypadku automatycznej skrzyni biegów należy stosować wyłącznie oryginalne produkty marki Fiat. Stosowanie
innego oleju może uszkodzić skrzynię biegów.
Nr Ilość Środki smarne
Olej manualnej skrzyni biegów 2,2 lTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Olej skrzyni rozdzielczejSuper select 4WD II 1,34 lw przypadku 5-stopniowej manualnej skrzyni biegów:
TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
w przypadku 6-stopniowej manualnej skrzyni biegów,
automatycznej skrzyni biegów:TUTELA
TRANSMISSION GEARSYNTH Z4Contractual
Technical Reference N°F002.A16 Easy select 4WD 1,15 l
Olej mechanizmu
różnicowego2WD 2,3 lTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4WDPrzód 1,2 l
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Tył 2,3 l
Czynnik chłodniczy
(Klimatyzacja)Ilość 0,52 kg
HFC-134a
(2)Odpowiednik Co20,743 t
GWP 1 430
(2) Zawiera fluorowane gazy cieplarniane
333

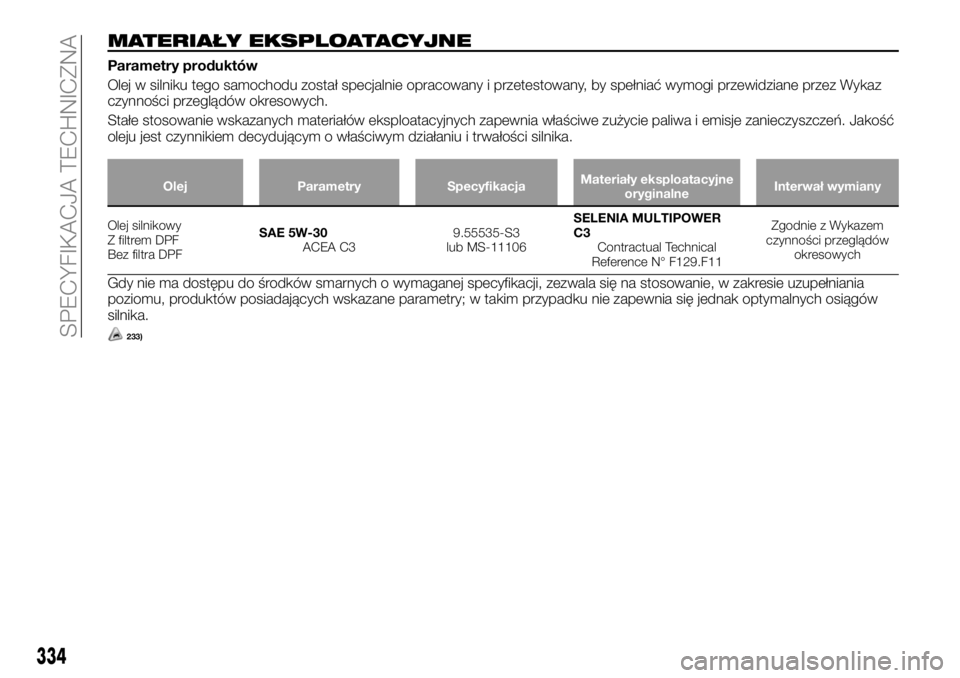

MATERIAŁY EKSPLOATACYJNE
Parametry produktów
Olej w silniku tego samochodu został specjalnie opracowany i przetestowany, by spełniać wymogi przewidziane przez Wykaz
czynności przeglądów okresowych.
Stałe stosowanie wskazanych materiałów eksploatacyjnych zapewnia właściwe zużycie paliwa i emisje zanieczyszczeń. Jakość
oleju jest czynnikiem decydującym o właściwym działaniu i trwałości silnika.
Olej Parametry SpecyfikacjaMateriały eksploatacyjne
oryginalneInterwał wymiany
Olej silnikowy
Z filtrem DPF
Bez filtra DPFSAE 5W-30
ACEA C39.55535-S3
lub MS-11106SELENIA MULTIPOWER
C3
Contractual Technical
Reference N° F129.F11Zgodnie z Wykazem
czynności przeglądów
okresowych
Gdy nie ma dostępu do środków smarnych o wymaganej specyfikacji, zezwala się na stosowanie, w zakresie uzupełniania
poziomu, produktów posiadających wskazane parametry; w takim przypadku nie zapewnia się jednak optymalnych osiągów
silnika.
233)
334
