2018 FIAT FULLBACK manual transmission

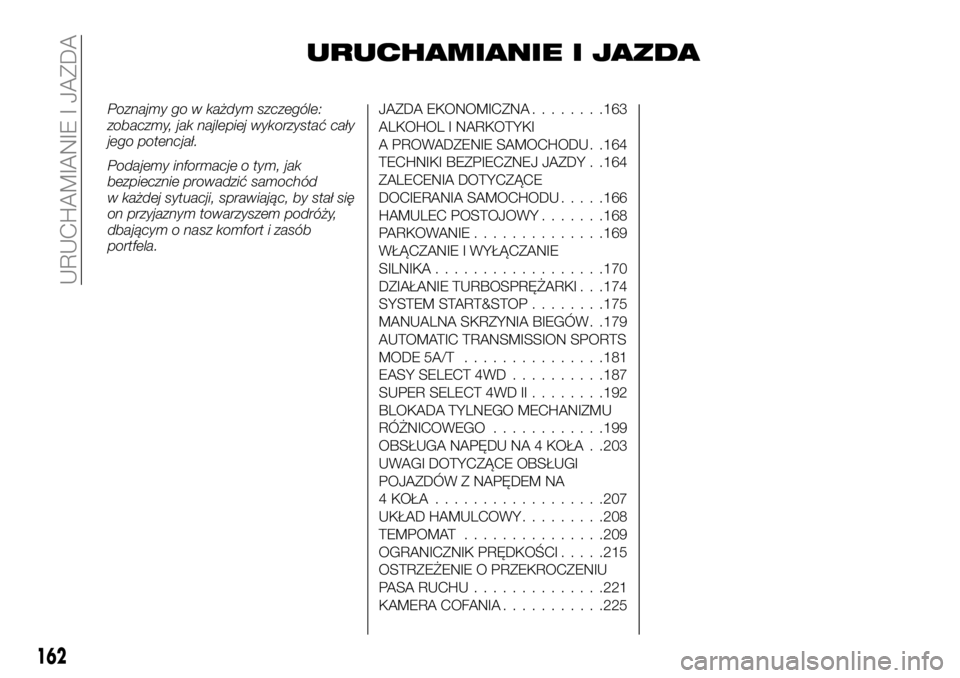

URUCHAMIANIE I JAZDA
Poznajmy go w każdym szczególe:
zobaczmy, jak najlepiej wykorzystać cały
jego potencjał.
Podajemy informacje o tym, jak
bezpiecznie prowadzić samochód
w każdej sytuacji, sprawiając, by stał się
on przyjaznym towarzyszem podróży,
dbającym o nasz komfort i zasób
portfela.JAZDA EKONOMICZNA........163
ALKOHOL I NARKOTYKI
A PROWADZENIE SAMOCHODU . .164
TECHNIKI BEZPIECZNEJ JAZDY . .164
ZALECENIA DOTYCZĄCE
DOCIERANIA SAMOCHODU.....166
HAMULEC POSTOJOWY.......168
PARKOWANIE..............169
WŁĄCZANIE I WYŁĄCZANIE
SILNIKA..................170
DZIAŁANIE TURBOSPRĘŻARKI . . .174
SYSTEM START&STOP........175
MANUALNA SKRZYNIA BIEGÓW . .179
AUTOMATIC TRANSMISSION SPORTS
MODE 5A/T...............181
EASY SELECT 4WD..........187
SUPER SELECT 4WD II........192
BLOKADA TYLNEGO MECHANIZMU
RÓŻNICOWEGO............199
OBSŁUGA NAPĘDU NA 4 KOŁA . .203
UWAGI DOTYCZĄCE OBSŁUGI
POJAZDÓW Z NAPĘDEM NA
4 KOŁA..................207
UKŁAD HAMULCOWY.........208
TEMPOMAT...............209
OGRANICZNIK PRĘDKOŚCI.....215
OSTRZEŻENIE O PRZEKROCZENIU
PASA RUCHU..............221
KAMERA COFANIA...........225
162
URUCHAMIANIE I JAZDA

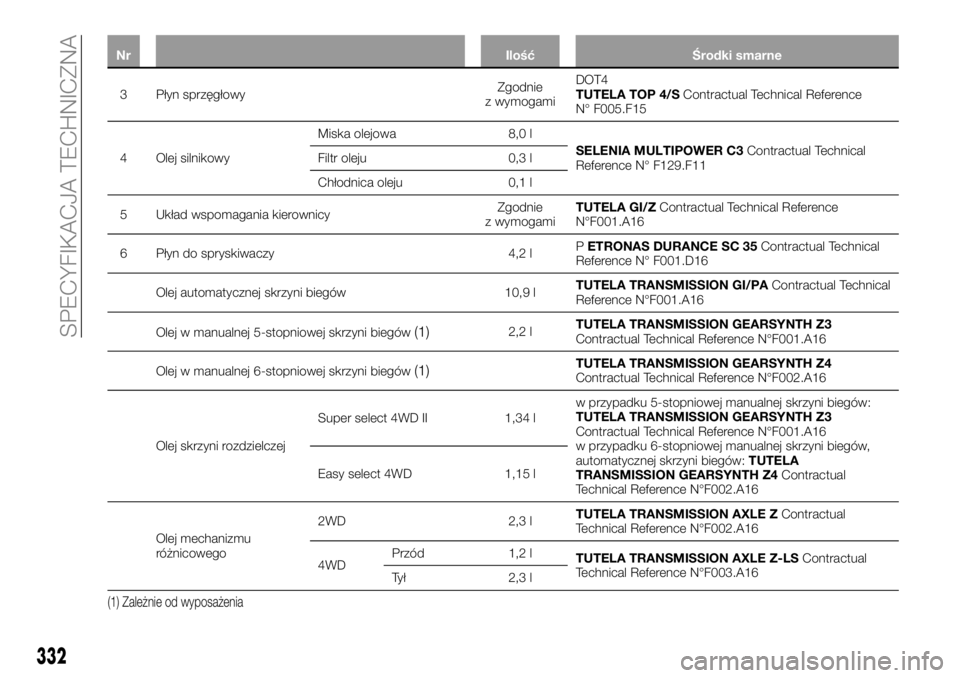

Nr Ilość Środki smarne
3 Płyn sprzęgłowyZgodnie
z wymogamiDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
4 Olej silnikowyMiska olejowa 8,0 l
SELENIA MULTIPOWER C3Contractual Technical
Reference N° F129.F11 Filtr oleju 0,3 l
Chłodnica oleju 0,1 l
5 Układ wspomagania kierownicyZgodnie
z wymogamiTUTELA GI/ZContractual Technical Reference
N°F001.A16
6 Płyn do spryskiwaczy 4,2 lPETRONAS DURANCE SC 35Contractual Technical
Reference N° F001.D16
Olej automatycznej skrzyni biegów 10,9 lTUTELA TRANSMISSION GI/PAContractual Technical
Reference N°F001.A16
Olej w manualnej 5-stopniowej skrzyni biegów
(1)2,2 lTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Olej w manualnej 6-stopniowej skrzyni biegów
(1)TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference N°F002.A16
Olej skrzyni rozdzielczejSuper select 4WD II 1,34 lw przypadku 5-stopniowej manualnej skrzyni biegów:
TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
w przypadku 6-stopniowej manualnej skrzyni biegów,
automatycznej skrzyni biegów:TUTELA
TRANSMISSION GEARSYNTH Z4Contractual
Technical Reference N°F002.A16 Easy select 4WD 1,15 l
Olej mechanizmu
różnicowego2WD 2,3 lTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4WDPrzód 1,2 l
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Tył 2,3 l
(1) Zależnie od wyposażenia
332
SPECYFIKACJA TECHNICZNA

Nr Ilość Środki smarne
Czynnik chłodniczy
(Klimatyzacja)Ilość 0,52 kg
HFC-134a(2)Odpowiednik Co20,743 t
GWP 1 430
(2) Zawiera fluorowane gazy cieplarniane
Uwaga W przypadku automatycznej skrzyni biegów należy stosować wyłącznie oryginalne produkty marki Fiat. Stosowanie
innego oleju może uszkodzić skrzynię biegów.
Nr Ilość Środki smarne
Olej manualnej skrzyni biegów 2,2 lTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Olej skrzyni rozdzielczejSuper select 4WD II 1,34 lw przypadku 5-stopniowej manualnej skrzyni biegów:
TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
w przypadku 6-stopniowej manualnej skrzyni biegów,
automatycznej skrzyni biegów:TUTELA
TRANSMISSION GEARSYNTH Z4Contractual
Technical Reference N°F002.A16 Easy select 4WD 1,15 l
Olej mechanizmu
różnicowego2WD 2,3 lTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4WDPrzód 1,2 l
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Tył 2,3 l
Czynnik chłodniczy
(Klimatyzacja)Ilość 0,52 kg
HFC-134a
(2)Odpowiednik Co20,743 t
GWP 1 430
(2) Zawiera fluorowane gazy cieplarniane
333

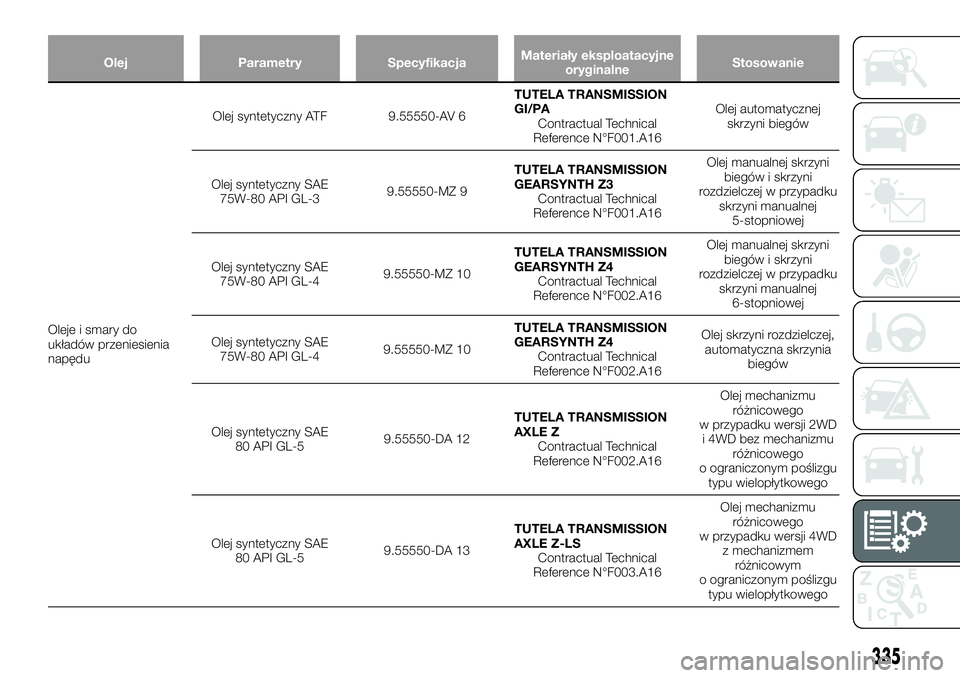

Olej Parametry SpecyfikacjaMateriały eksploatacyjne
oryginalneStosowanie
Oleje i smary do
układów przeniesienia
napęduOlej syntetyczny ATF 9.55550-AV 6TUTELA TRANSMISSION
GI/PA
Contractual Technical
Reference N°F001.A16Olej automatycznej
skrzyni biegów
Olej syntetyczny SAE
75W-80 API GL-39.55550-MZ 9TUTELA TRANSMISSION
GEARSYNTH Z3
Contractual Technical
Reference N°F001.A16Olej manualnej skrzyni
biegów i skrzyni
rozdzielczej w przypadku
skrzyni manualnej
5-stopniowej
Olej syntetyczny SAE
75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference N°F002.A16Olej manualnej skrzyni
biegów i skrzyni
rozdzielczej w przypadku
skrzyni manualnej
6-stopniowej
Olej syntetyczny SAE
75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference N°F002.A16Olej skrzyni rozdzielczej,
automatyczna skrzynia
biegów
Olej syntetyczny SAE
80 API GL-59.55550-DA 12TUTELA TRANSMISSION
AXLE Z
Contractual Technical
Reference N°F002.A16Olej mechanizmu
różnicowego
w przypadku wersji 2WD
i 4WD bez mechanizmu
różnicowego
o ograniczonym poślizgu
typu wielopłytkowego
Olej syntetyczny SAE
80 API GL-59.55550-DA 13TUTELA TRANSMISSION
AXLE Z-LS
Contractual Technical
Reference N°F003.A16Olej mechanizmu
różnicowego
w przypadku wersji 4WD
z mechanizmem
różnicowym
o ograniczonym poślizgu
typu wielopłytkowego
335

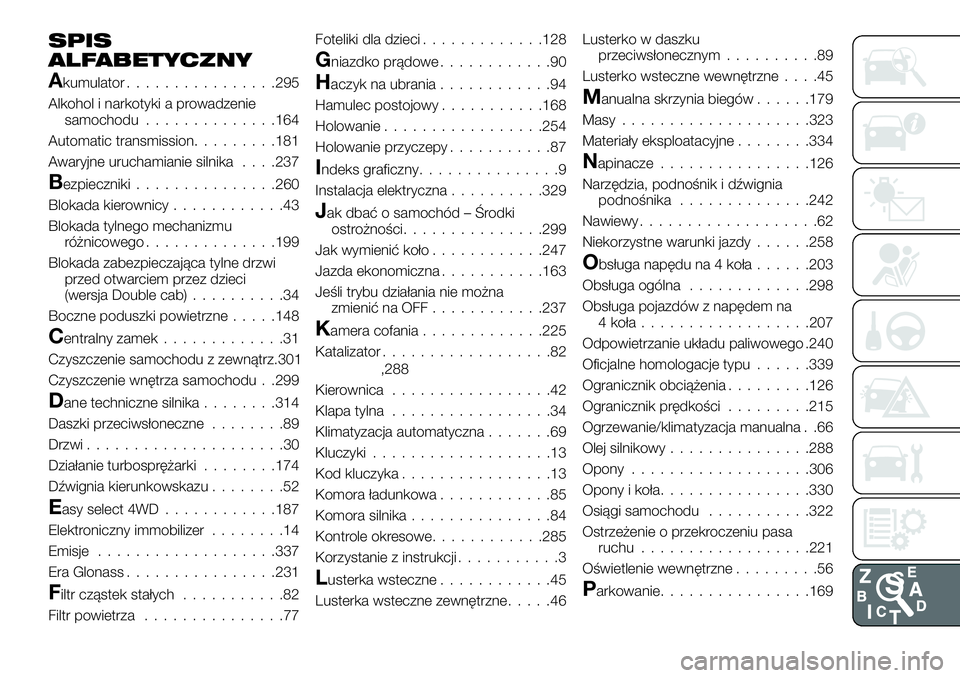

SPIS
ALFABETYCZNY
Akumulator................295
Alkohol i narkotyki a prowadzenie
samochodu..............164
Automatic transmission.........181
Awaryjne uruchamianie silnika. . . .237
Bezpieczniki...............260
Blokada kierownicy............43
Blokada tylnego mechanizmu
różnicowego..............199
Blokada zabezpieczająca tylne drzwi
przed otwarciem przez dzieci
(wersja Double cab)..........34
Boczne poduszki powietrzne.....148
Centralny zamek.............31
Czyszczenie samochodu z zewnątrz.301
Czyszczenie wnętrza samochodu . .299
Dane techniczne silnika........314
Daszki przeciwsłoneczne........89
Drzwi.....................30
Działanie turbosprężarki........174
Dźwignia kierunkowskazu........52
Easy select 4WD............187
Elektroniczny immobilizer........14
Emisje...................337
Era Glonass................231
Filtr cząstek stałych...........82
Filtr powietrza...............77Foteliki dla dzieci.............128
Gniazdko prądowe............90
Haczyk na ubrania............94
Hamulec postojowy...........168
Holowanie.................254
Holowanie przyczepy...........87
Indeks graficzny...............9
Instalacja elektryczna..........329
Jak dbać o samochód – Środki
ostrożności...............299
Jak wymienić koło............247
Jazda ekonomiczna...........163
Jeśli trybu działania nie można
zmienić na OFF............237
Kamera cofania.............225
Katalizator..................82
,288
Kierownica.................42
Klapa tylna.................34
Klimatyzacja automatyczna.......69
Kluczyki...................13
Kod kluczyka................13
Komora ładunkowa............85
Komora silnika...............84
Kontrole okresowe............285
Korzystanie z instrukcji...........3
Lusterka wsteczne............45
Lusterka wsteczne zewnętrzne.....46Lusterko w daszku
przeciwsłonecznym..........89
Lusterko wsteczne wewnętrzne....45
Manualna skrzynia biegów......179
Masy....................323
Materiały eksploatacyjne........334
Napinacze................126
Narzędzia, podnośnik i dźwignia
podnośnika..............242
Nawiewy...................62
Niekorzystne warunki jazdy......258
Obsługa napędu na 4 koła......203
Obsługa ogólna.............298
Obsługa pojazdów z napędem na
4 koła..................207
Odpowietrzanie układu paliwowego .240
Oficjalne homologacje typu......339
Ogranicznik obciążenia.........126
Ogranicznik prędkości.........215
Ogrzewanie/klimatyzacja manualna . .66
Olej silnikowy...............288
Opony...................306
Opony i koła................330
Osiągi samochodu...........322
Ostrzeżenie o przekroczeniu pasa
ruchu..................221
Oświetlenie wewnętrzne.........56
Parkowanie................169
