2018 CITROEN JUMPER SPACETOURER Upute Za Rukovanje (in Croatian)

7
69
92, 93
11 3
175
286
125
157
165
100
100
200, 244

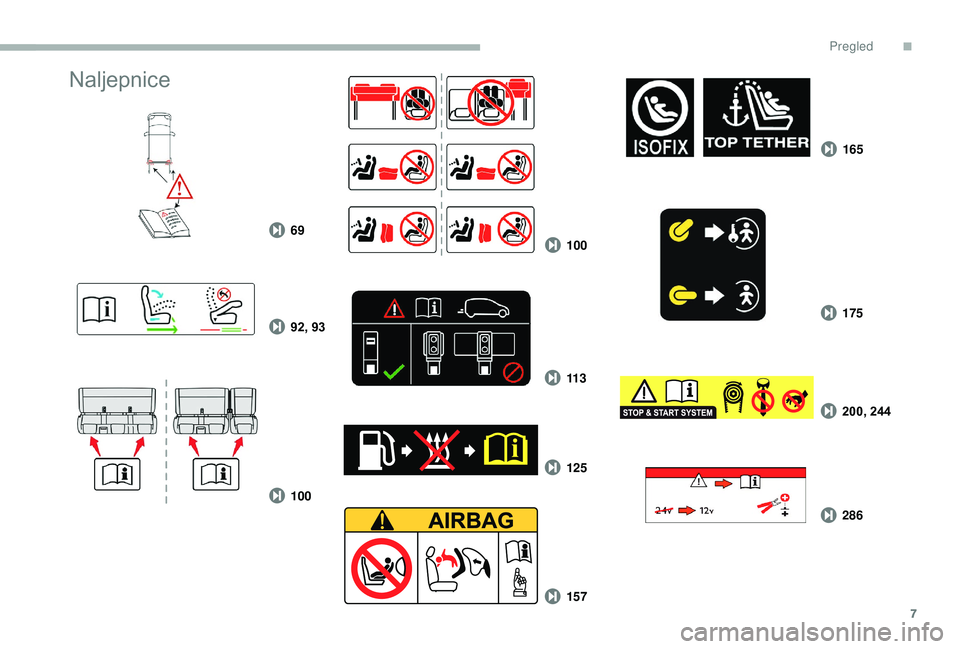

Naljepnice
.
Pregled

8
Ako kao putnik ne povežete svoje
multimedijske uređaje (film, glazba, videoigre
itd.), pridonijet ćete smanjenju potrošnje
električne energije, a time i goriva.
Isključite prijenosne uređaje prije izlaska iz
vozila.

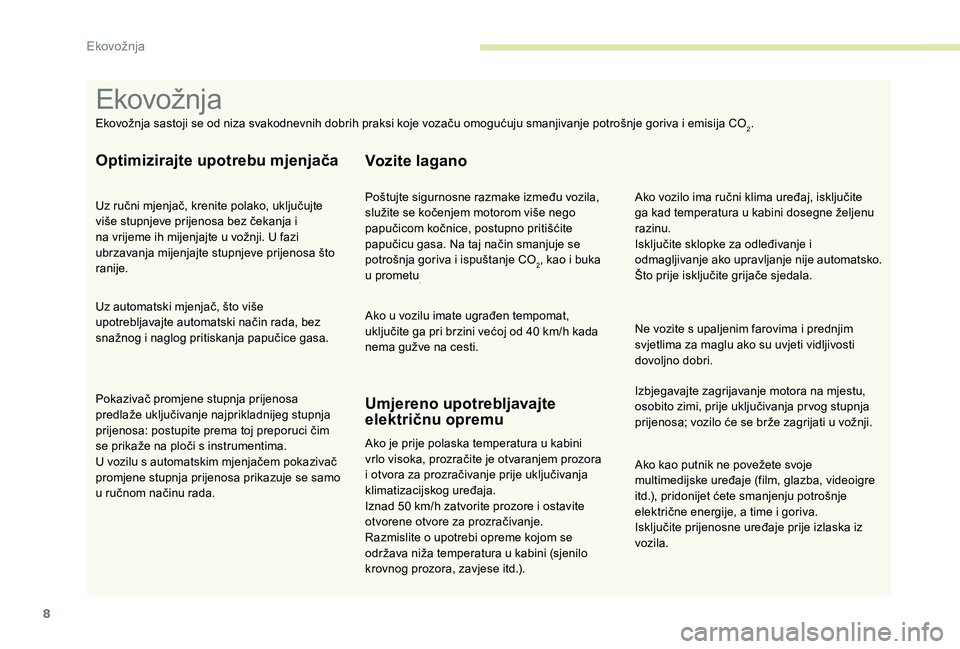

Ekovožnja
Ekovožnja sastoji se od niza svakodnevnih dobrih praksi koje vozaču omogućuju smanjivanje potrošnje goriva i emisija CO2.
Optimizirajte upotrebu mjenjača
Uz ručni mjenjač, krenite polako, uključujte
više stupnjeve prijenosa bez čekanja i
na vrijeme ih mijenjajte u vožnji. U fazi
ubrzavanja mijenjajte stupnjeve prijenosa što
ranije.
Uz automatski mjenjač, što više
upotrebljavajte automatski način rada, bez
snažnog i naglog pritiskanja papučice gasa.
Pokazivač promjene stupnja prijenosa
predlaže uključivanje najprikladnijeg stupnja
prijenosa: postupite prema toj preporuci čim
se prikaže na ploči s instrumentima.
U vozilu s automatskim mjenjačem pokazivač
promjene stupnja prijenosa prikazuje se samo
u ručnom načinu rada.
Vozite lagano
Poštujte sigurnosne razmake između vozila,
služite se kočenjem motorom više nego
papučicom kočnice, postupno pritišćite
papučicu gasa. Na taj način smanjuje se
potrošnja goriva i ispuštanje CO
2, kao i buka
u prometu
.
Ako u vozilu imate ugrađen tempomat,
uključite ga pri brzini većoj od 40 km/h kada
nema gužve na cesti.
Umjereno upotrebljavajte
električnu opremu
Ako je prije polaska temperatura u kabini
vrlo visoka, prozračite je otvaranjem prozora
i otvora za prozračivanje prije uključivanja
klimatizacijskog uređaja.
Iznad 50
km/h zatvorite prozore i ostavite
otvorene otvore za prozračivanje.
Razmislite o upotrebi opreme kojom se
održava niža temperatura u kabini (sjenilo
krovnog prozora, zavjese itd.). Ne vozite s upaljenim farovima i prednjim
svjetlima za maglu ako su uvjeti vidljivosti
dovoljno dobri.
Izbjegavajte zagrijavanje motora na mjestu,
osobito zimi, prije uključivanja pr vog stupnja
prijenosa; vozilo će se brže zagrijati u vožnji. Ako vozilo ima ručni klima uređaj, isključite
ga kad temperatura u kabini dosegne željenu
razinu.
Isključite sklopke za odleđivanje i
odmagljivanje ako upravljanje nije automatsko.
Što prije isključite grijače sjedala.
Ekovožnja

9

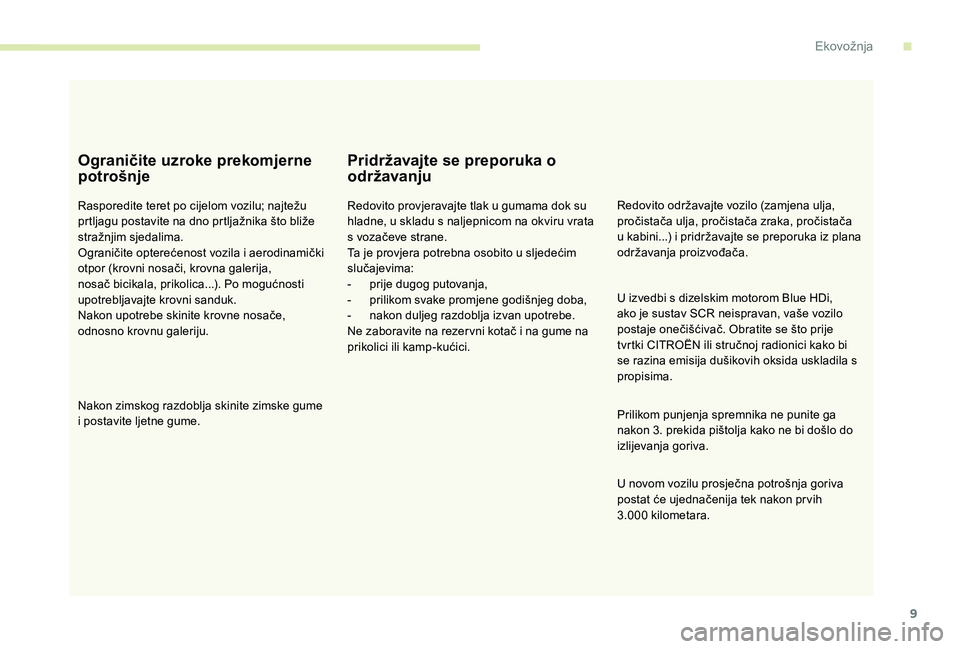

Ograničite uzroke prekomjerne
potrošnje
Rasporedite teret po cijelom vozilu; najtežu
prtljagu postavite na dno prtljažnika što bliže
stražnjim sjedalima.
Ograničite opterećenost vozila i aerodinamički
otpor (krovni nosači, krovna galerija,
nosač bicikala, prikolica...). Po mogućnosti
upotrebljavajte krovni sanduk.
Nakon upotrebe skinite krovne nosače,
odnosno krovnu galeriju.
Nakon zimskog razdoblja skinite zimske gume
i postavite ljetne gume.
Pridržavajte se preporuka o
održavanju
Redovito provjeravajte tlak u gumama dok su
hladne, u skladu s naljepnicom na okviru vrata
s vozačeve strane.
Ta je provjera potrebna osobito u sljedećim
slučajevima:
-
p
rije dugog putovanja,
-

p
rilikom svake promjene godišnjeg doba,
-

n
akon duljeg razdoblja izvan upotrebe.
Ne zaboravite na rezer vni kotač i na gume na
prikolici ili kamp-kućici. Redovito održavajte vozilo (zamjena ulja,
pročistača ulja, pročistača zraka, pročistača
u kabini...) i pridržavajte se preporuka iz plana
održavanja proizvođača.
Prilikom punjenja spremnika ne punite ga
nakon 3. prekida pištolja kako ne bi došlo do
izlijevanja goriva.
U novom vozilu prosječna potrošnja goriva
postat će ujednačenija tek nakon pr vih
3.000
k

ilometara.
U izvedbi s dizelskim motorom Blue HDi,
ako je sustav SCR neispravan, vaše vozilo
postaje onečišćivač. Obratite se što prije
tvrtki CITROËN ili stručnoj radionici kako bi
se razina emisija dušikovih oksida uskladila s
propisima.
.
Ekovožnja

10

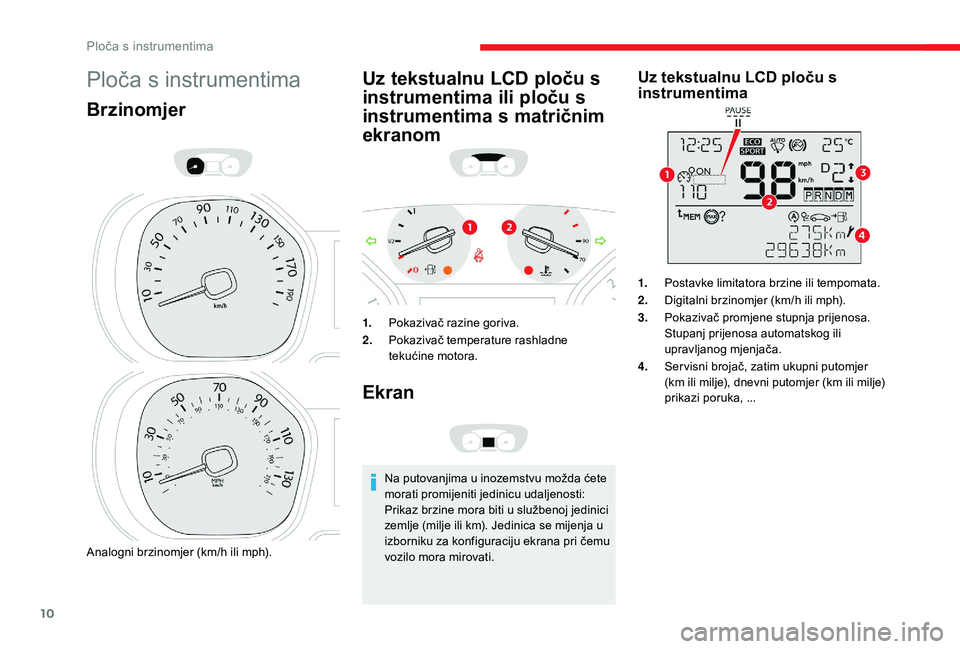

Ploča s instrumentima
Brzinomjer
Analogni brzinomjer (km/h ili mph).
Uz tekstualnu LCD ploču s
instrumentima ili ploču s
instrumentima s matričnim
ekranom
1.Pokazivač razine goriva.
2. Pokazivač temperature rashladne
tekućine motora.
Ekran
Na putovanjima u inozemstvu možda ćete
morati promijeniti jedinicu udaljenosti:
Prikaz brzine mora biti u službenoj jedinici
zemlje (milje ili km). Jedinica se mijenja u
izborniku za konfiguraciju ekrana pri čemu
vozilo mora mirovati.
Uz tekstualnu LCD ploču s
instrumentima
1.Postavke limitatora brzine ili tempomata.
2. Digitalni brzinomjer (km/h ili mph).
3. Pokazivač promjene stupnja prijenosa.
Stupanj prijenosa automatskog ili
upravljanog mjenjača.
4. Ser visni brojač, zatim ukupni putomjer
(km ili milje), dnevni putomjer (km ili milje)
prikazi poruka, ...
Ploča s instrumentima

11

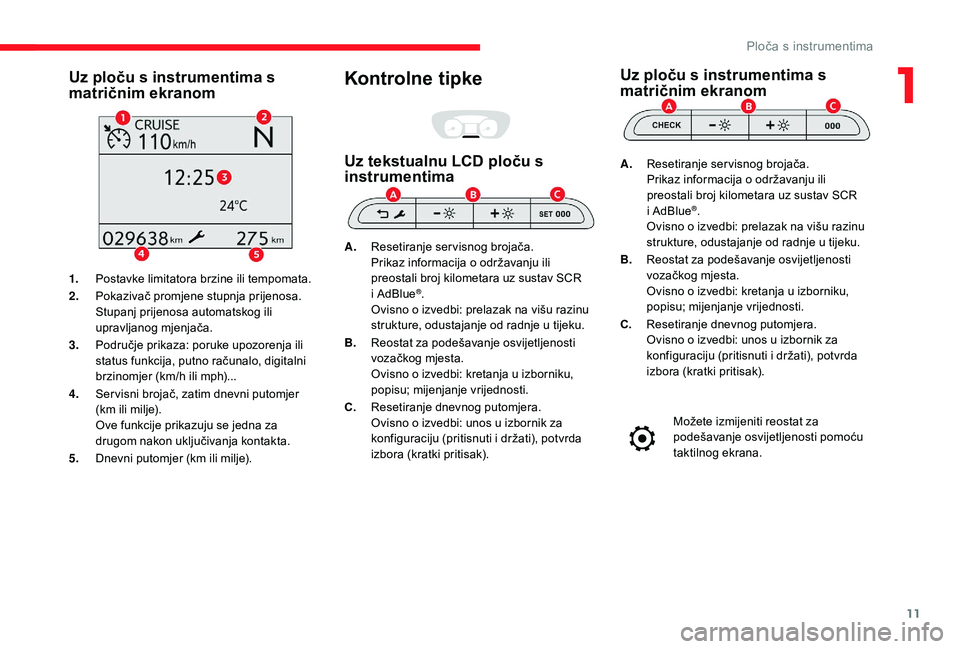

Uz ploču s instrumentima s
matričnim ekranom
1.Postavke limitatora brzine ili tempomata.
2. Pokazivač promjene stupnja prijenosa.
Stupanj prijenosa automatskog ili
upravljanog mjenjača.
3. Područje prikaza: poruke upozorenja ili
status funkcija, putno računalo, digitalni
brzinomjer (km/h ili mph)...
4. Ser visni brojač, zatim dnevni putomjer
(km ili milje).
Ove funkcije prikazuju se jedna za
drugom nakon uključivanja kontakta.
5. Dnevni putomjer (km ili milje).
Kontrolne tipke
Uz tekstualnu LCD ploču s
instrumentima
A.Resetiranje servisnog brojača.
Prikaz informacija o održavanju ili
preostali broj kilometara uz sustav SCR
i AdBlue
®.
Ovisno o izvedbi: prelazak na višu razinu
strukture, odustajanje od radnje u tijeku.
B. Reostat za podešavanje osvijetljenosti
vozačkog mjesta.
Ovisno o izvedbi: kretanja u izborniku,
popisu; mijenjanje vrijednosti.
C. Resetiranje dnevnog putomjera.
Ovisno o izvedbi: unos u izbornik za
konfiguraciju (pritisnuti i držati), potvrda
izbora (kratki pritisak).
Uz ploču s instrumentima s
matričnim ekranom
A.Resetiranje servisnog brojača.
Prikaz informacija o održavanju ili
preostali broj kilometara uz sustav SCR
i AdBlue
®.
Ovisno o izvedbi: prelazak na višu razinu
strukture, odustajanje od radnje u tijeku.
B. Reostat za podešavanje osvijetljenosti
vozačkog mjesta.
Ovisno o izvedbi: kretanja u izborniku,
popisu; mijenjanje vrijednosti.
C. Resetiranje dnevnog putomjera.
Ovisno o izvedbi: unos u izbornik za
konfiguraciju (pritisnuti i držati), potvrda
izbora (kratki pritisak).
Možete izmijeniti reostat za
podešavanje osvijetljenosti pomoću
taktilnog ekrana.
1
Ploča s instrumentima

12

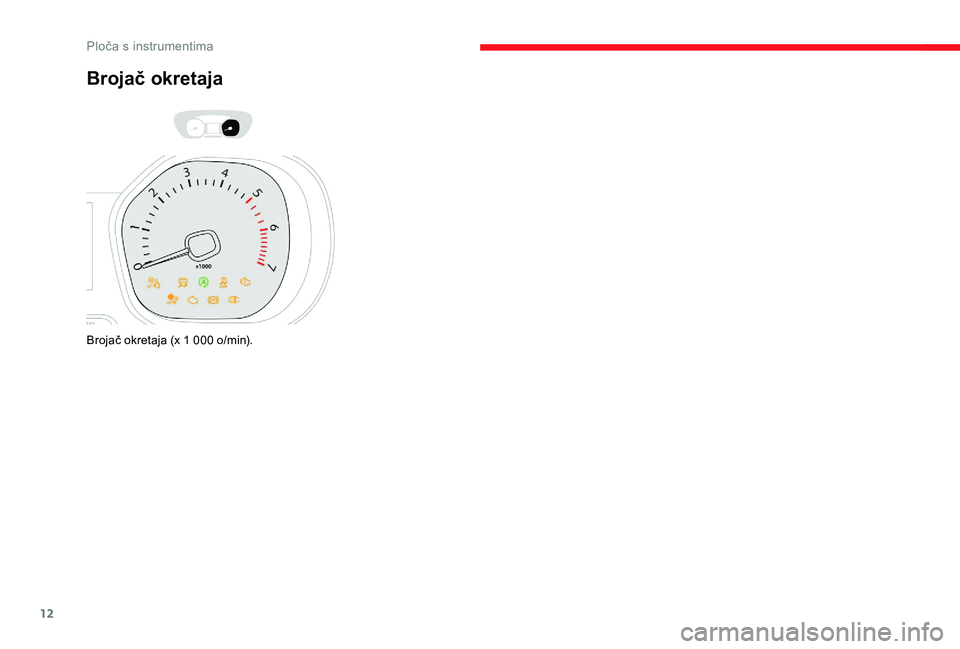

Brojač okretaja
Brojač okretaja (x 1 000 o/min).
Ploča s instrumentima

13

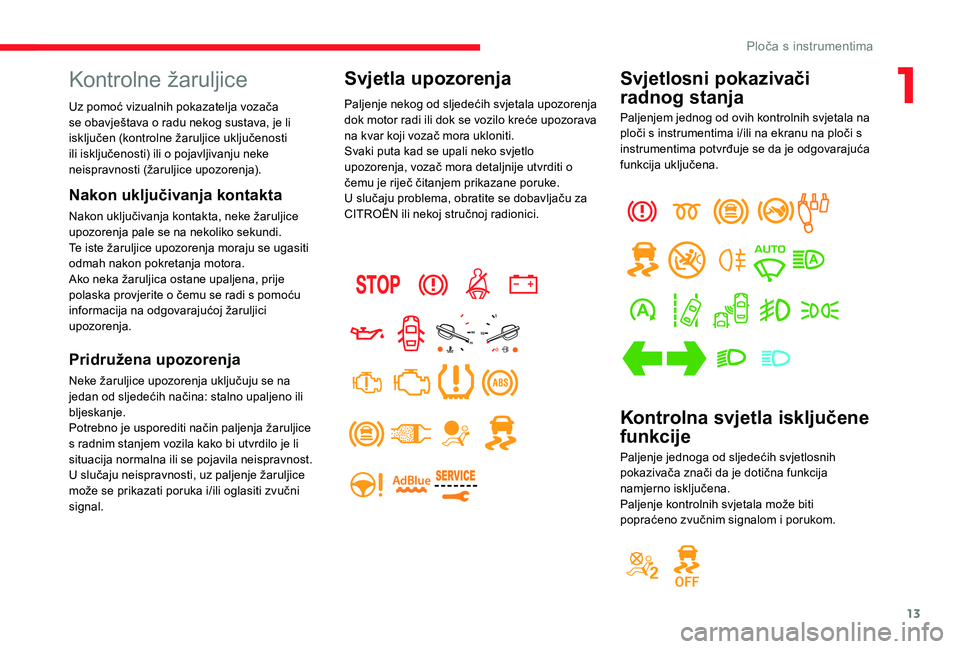

Svjetlosni pokazivači
radnog stanja
Paljenjem jednog od ovih kontrolnih svjetala na
ploči s instrumentima i/ili na ekranu na ploči s
instrumentima potvrđuje se da je odgovarajuća
funkcija uključena.
Kontrolna svjetla isključene
funkcije
Paljenje jednoga od sljedećih svjetlosnih
pokazivača znači da je dotična funkcija
namjerno isključena.
Paljenje kontrolnih svjetala može biti
popraćeno zvučnim signalom i porukom.
Kontrolne žaruljice
Nakon uključivanja kontakta
Nakon uključivanja kontakta, neke žaruljice
upozorenja pale se na nekoliko sekundi.
Te iste žaruljice upozorenja moraju se ugasiti
odmah nakon pokretanja motora.
Ako neka žaruljica ostane upaljena, prije
polaska provjerite o čemu se radi s pomoću
informacija na odgovarajućoj žaruljici
upozorenja.
Pridružena upozorenja
Neke žaruljice upozorenja uključuju se na
jedan od sljedećih načina: stalno upaljeno ili
bljeskanje.
Potrebno je usporediti način paljenja žaruljice
s radnim stanjem vozila kako bi utvrdilo je li
situacija normalna ili se pojavila neispravnost.
U slučaju neispravnosti, uz paljenje žaruljice
može se prikazati poruka i/ili oglasiti zvučni
signal.
Svjetla upozorenja
Paljenje nekog od sljedećih svjetala upozorenja
dok motor radi ili dok se vozilo kreće upozorava
na kvar koji vozač mora ukloniti.
Svaki puta kad se upali neko svjetlo
upozorenja, vozač mora detaljnije utvrditi o
čemu je riječ čitanjem prikazane poruke.
U slučaju problema, obratite se dobavljaču za
CITROËN ili nekoj stručnoj radionici.
Uz pomoć vizualnih pokazatelja vozača
se obavještava o radu nekog sustava, je li
isključen (kontrolne žaruljice uključenosti
ili isključenosti) ili o pojavljivanju neke
neispravnosti (žaruljice upozorenja).
1
Ploča s instrumentima

14

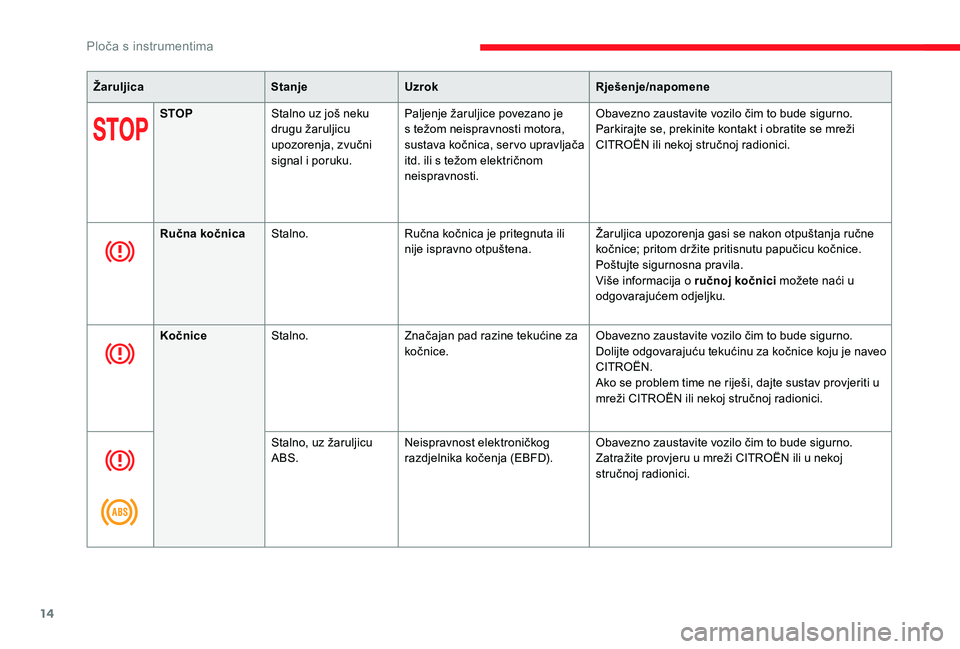

ŽaruljicaStanjeUzrok Rješenje/napomene
STOP Stalno uz još neku
drugu žaruljicu
upozorenja, zvučni
signal i poruku. Paljenje žaruljice povezano je
s težom neispravnosti motora,
sustava kočnica, ser vo upravljača
itd. ili s težom električnom
neispravnosti. Obavezno zaustavite vozilo čim to bude sigurno.
Parkirajte se, prekinite kontakt i obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Ručna kočnica Stalno. Ručna kočnica je pritegnuta ili
nije ispravno otpuštena. Žaruljica upozorenja gasi se nakon otpuštanja ručne
kočnice; pritom držite pritisnutu papučicu kočnice.
Poštujte sigurnosna pravila.
Više informacija o ručnoj kočnici možete naći u
odgovarajućem odjeljku.
Kočnice Stalno. Značajan pad razine tekućine za
kočnice. Obavezno zaustavite vozilo čim to bude sigurno.
Dolijte odgovarajuću tekućinu za kočnice koju je naveo
CITROËN.
Ako se problem time ne riješi, dajte sustav provjeriti u
mreži CITROËN ili nekoj stručnoj radionici.
Stalno, uz žaruljicu
ABS. Neispravnost elektroničkog
razdjelnika kočenja (EBFD). Obavezno zaustavite vozilo čim to bude sigurno.
Zatražite provjeru u mreži CITROËN ili u nekoj
stručnoj radionici.
Ploča s instrumentima
