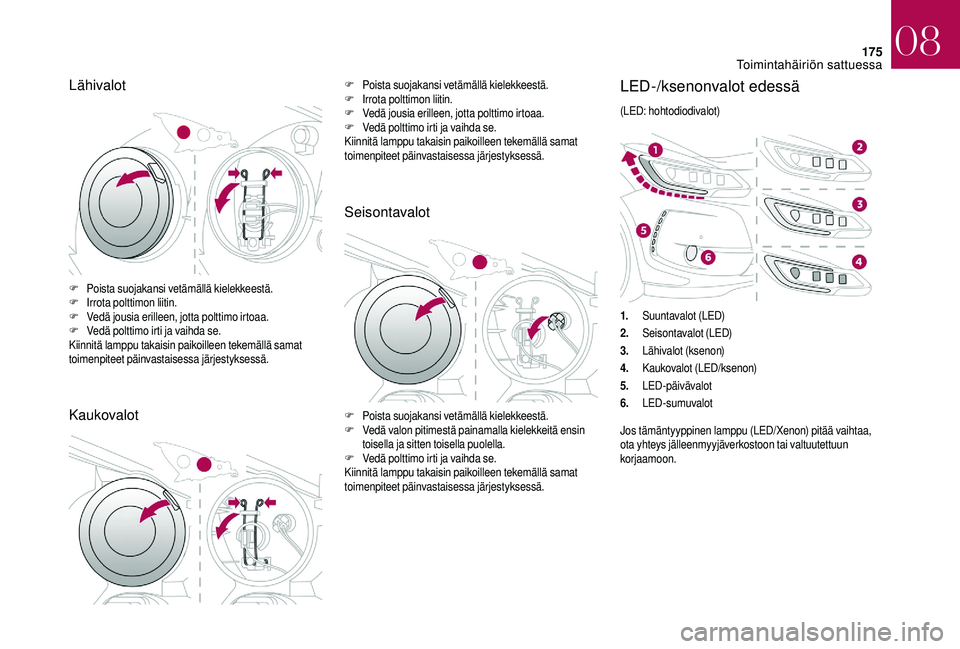

Page 177 of 248

175
Lähivalot
KaukovalotF Poista suojakansi vetämällä kielekkeestä.
F Irrota polttimon liitin.
F
V
edä jousia erilleen, jotta polttimo irtoaa.
F
V
edä polttimo irti ja vaihda se.
Kiinnitä lamppu takaisin paikoilleen tekemällä samat
toimenpiteet päinvastaisessa järjestyksessä.
Seisontavalot
F Poista suojakansi vetämällä kielekkeestä.
F I rrota polttimon liitin.
F
V
edä jousia erilleen, jotta polttimo irtoaa.
F
V
edä polttimo irti ja vaihda se.
Kiinnitä lamppu takaisin paikoilleen tekemällä samat
toimenpiteet päinvastaisessa järjestyksessä.
F
P
oista suojakansi vetämällä kielekkeestä.
F
V
edä valon pitimestä painamalla kielekkeitä ensin
toisella ja sitten toisella puolella.
F
V
edä polttimo irti ja vaihda se.
Kiinnitä lamppu takaisin paikoilleen tekemällä samat
toimenpiteet päinvastaisessa järjestyksessä.
LED-/ksenonvalot edessä
(LED: hohtodiodivalot)
1. Suuntavalot (LED)
2. Seisontavalot (LED)
3. Lähivalot (ksenon)
4. Kaukovalot (LED/ksenon)
5. LED-päivävalot
6. LED-sumuvalot
Jos tämäntyyppinen lamppu (LED/Xenon) pitää vaihtaa,
ota yhteys jälleenmyyjäverkostoon tai valtuutettuun
korjaamoon.
08
Toimintahäiriön sattuessa

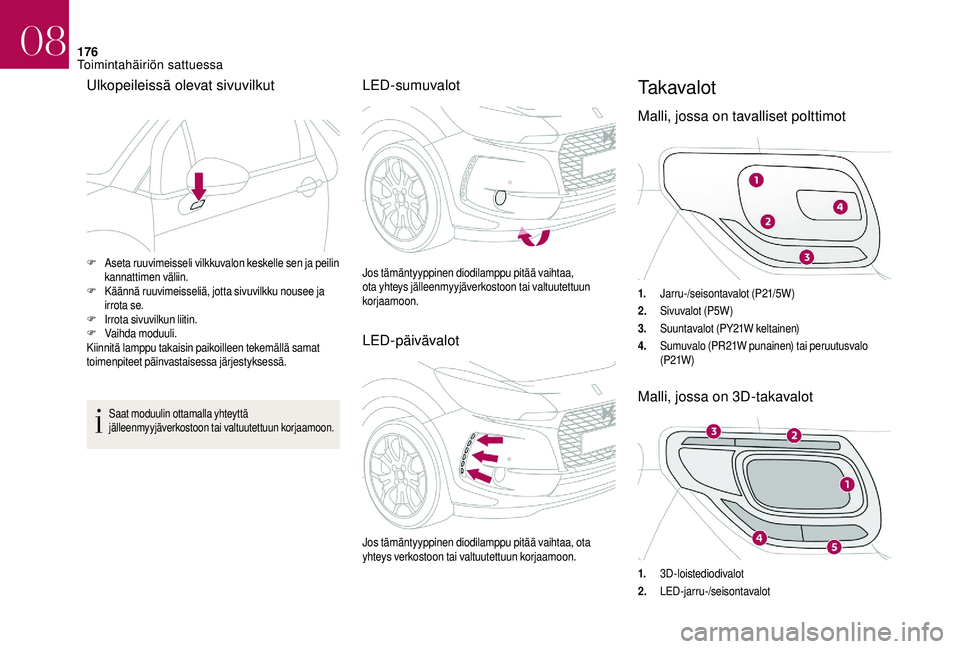

Page 178 of 248
176
Ulkopeileissä olevat sivuvilkut
Saat moduulin ottamalla yhteyttä
jälleenmyyjäverkostoon tai valtuutettuun korjaamoon.
LED-sumuvalot
LED-päivävalotTakavalot
Malli, jossa on tavalliset polttimot
1.Jarru-/seisontavalot (P21/5W)
2. Sivuvalot (P5W)
3. Suuntavalot (PY21W keltainen)
4. Sumuvalo (PR21W punainen) tai peruutusvalo
(P21W )
Malli, jossa on 3D-takavalot
F Aseta ruuvimeisseli vilkkuvalon keskelle sen ja peilin
kannattimen väliin.
F
K
äännä ruuvimeisseliä, jotta sivuvilkku nousee ja
irrota se.
F
I
rrota sivuvilkun liitin.
F
V
aihda moduuli.
Kiinnitä lamppu takaisin paikoilleen tekemällä samat
toimenpiteet päinvastaisessa järjestyksessä. Jos tämäntyyppinen diodilamppu pitää vaihtaa,
ota yhteys jälleenmyyjäverkostoon tai valtuutettuun
korjaamoon.
Jos tämäntyyppinen diodilamppu pitää vaihtaa, ota
yhteys verkostoon tai valtuutettuun korjaamoon.
1.3D-loistediodivalot
2. LED-jarru-/seisontavalot
08
Toimintahäiriön sattuessa

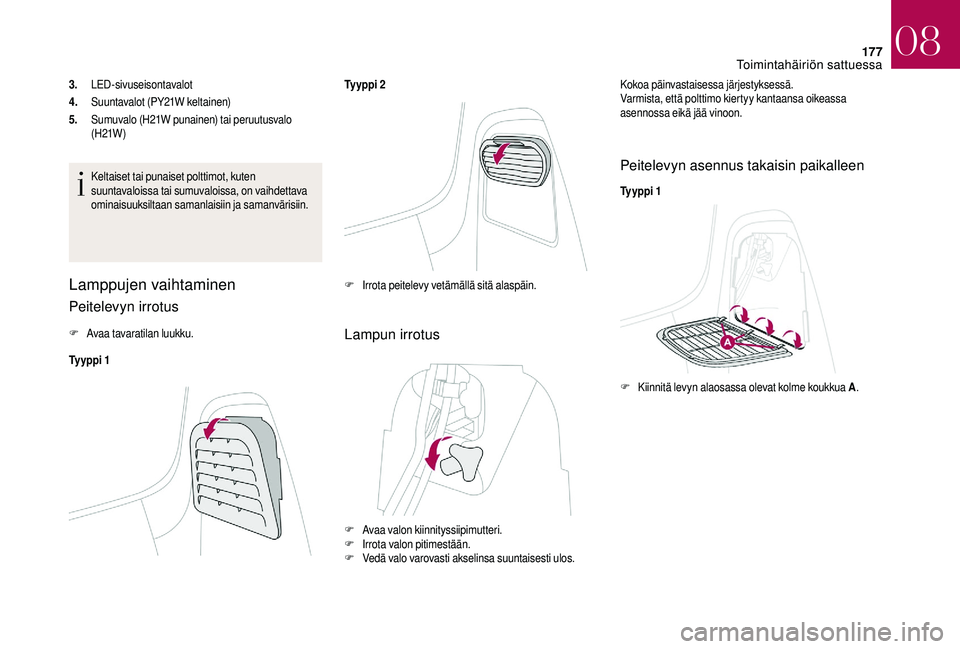

Page 179 of 248
177
3.LED-sivuseisontavalot
4. Suuntavalot (PY21W keltainen)
5. Sumuvalo (H21W punainen) tai peruutusvalo
(H21W )
Keltaiset tai punaiset polttimot, kuten
suuntavaloissa tai sumuvaloissa, on vaihdettava
ominaisuuksiltaan samanlaisiin ja samanvärisiin.
Lamppujen vaihtaminen
Peitelevyn irrotus
F Avaa tavaratilan luukku.
Ty y p p i 1 Ty y p p i 2Lampun irrotus
Kokoa päinvastaisessa järjestyksessä.
Varmista, että polttimo kiertyy kantaansa oikeassa
asennossa eikä jää vinoon.
Peitelevyn asennus takaisin paikalleen
Ty y p p i 1
F
I
rrota peitelevy vetämällä sitä alaspäin.
F
A
vaa valon kiinnityssiipimutteri.
F
I
rrota valon pitimestään.
F
V
edä valo varovasti akselinsa suuntaisesti ulos. F
K
iinnitä levyn alaosassa olevat kolme koukkua A.
08
Toimintahäiriön sattuessa

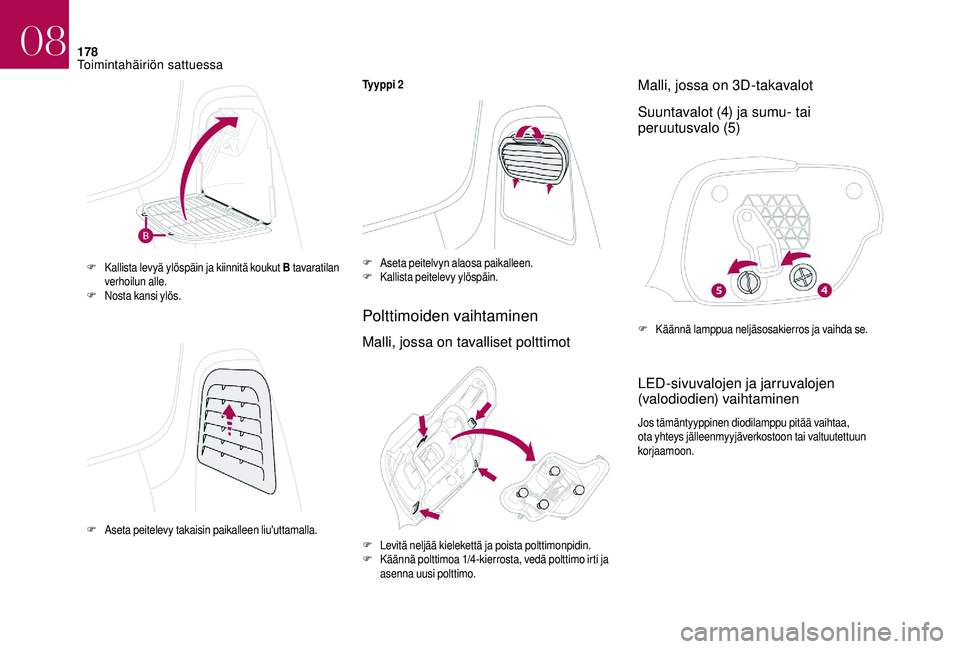

Page 180 of 248
178
Ty y p p i 2
Polttimoiden vaihtaminen
Malli, jossa on tavalliset polttimotMalli, jossa on 3D-takavalot
Suuntavalot (4) ja sumu- tai
peruutusvalo (5)
LED-sivuvalojen ja jarruvalojen
(valodiodien) vaihtaminen
Jos tämäntyyppinen diodilamppu pitää vaihtaa,
ota yhteys jälleenmyyjäverkostoon tai valtuutettuun
korjaamoon.
F
K
allista levyä ylöspäin ja kiinnitä koukut B
tavaratilan
verhoilun alle.
F
N
osta kansi ylös.
F
A
seta peitelevy takaisin paikalleen liu'uttamalla. F
A
seta peitelvyn alaosa paikalleen.
F
K
allista peitelevy ylöspäin.
F
K
äännä lamppua neljäsosakierros ja vaihda se.
F
L
evitä neljää kielekettä ja poista polttimonpidin.
F
Kä
ännä polttimoa 1/4-kierrosta, vedä polttimo irti ja
asenna uusi polttimo.
08
Toimintahäiriön sattuessa

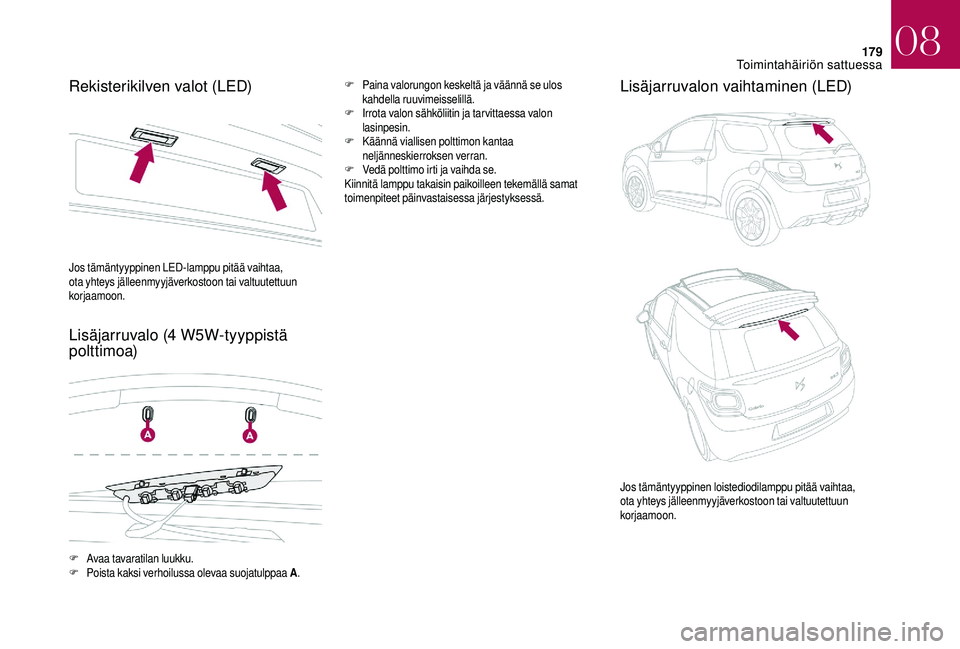

Page 181 of 248
179
Rekisterikilven valot (LED)
Lisäjarruvalo (4
W5W-tyyppistä
polttimoa)F Paina valorungon keskeltä ja väännä se ulos
kahdella ruuvimeisselillä.
F
I
rrota valon sähköliitin ja tarvittaessa valon
lasinpesin.
F
K
äännä viallisen polttimon kantaa
neljänneskierroksen verran.
F
V
edä polttimo irti ja vaihda se.
Kiinnitä lamppu takaisin paikoilleen tekemällä samat
toimenpiteet päinvastaisessa järjestyksessä.Lisäjarruvalon vaihtaminen (LED)
Jos tämäntyyppinen LED-lamppu pitää vaihtaa,
ota yhteys jälleenmyyjäverkostoon tai valtuutettuun
korjaamoon.
F
A
vaa tavaratilan luukku.
F
P
oista kaksi verhoilussa olevaa suojatulppaa A. Jos tämäntyyppinen loistediodilamppu pitää vaihtaa,
ota yhteys jälleenmyyjäverkostoon tai valtuutettuun
korjaamoon.
08
Toimintahäiriön sattuessa

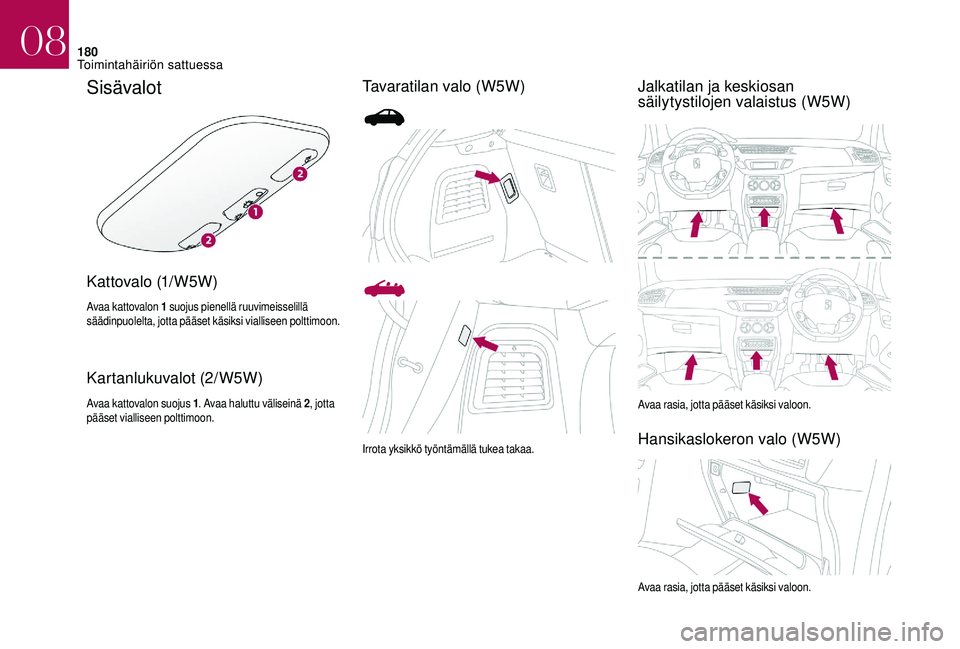

Page 182 of 248
180
Sisävalot
K a t t ova l o (1/ W 5 W )
Avaa kattovalon 1 suojus pienellä ruuvimeisselillä
säädinpuolelta, jotta pääset käsiksi vialliseen polttimoon.
Kartanlukuvalot (2/W5W)
Avaa kattovalon suojus 1 . Avaa haluttu väliseinä 2 , jotta
pääset vialliseen polttimoon.
Tavaratilan valo (W5W) Jalkatilan ja keskiosan
säilytystilojen valaistus (W5W)
Avaa rasia, jotta pääset käsiksi valoon.
Hansikaslokeron valo (W5W)Irrota yksikkö työntämällä tukea takaa.
Avaa rasia, jotta pääset käsiksi valoon.
08
Toimintahäiriön sattuessa

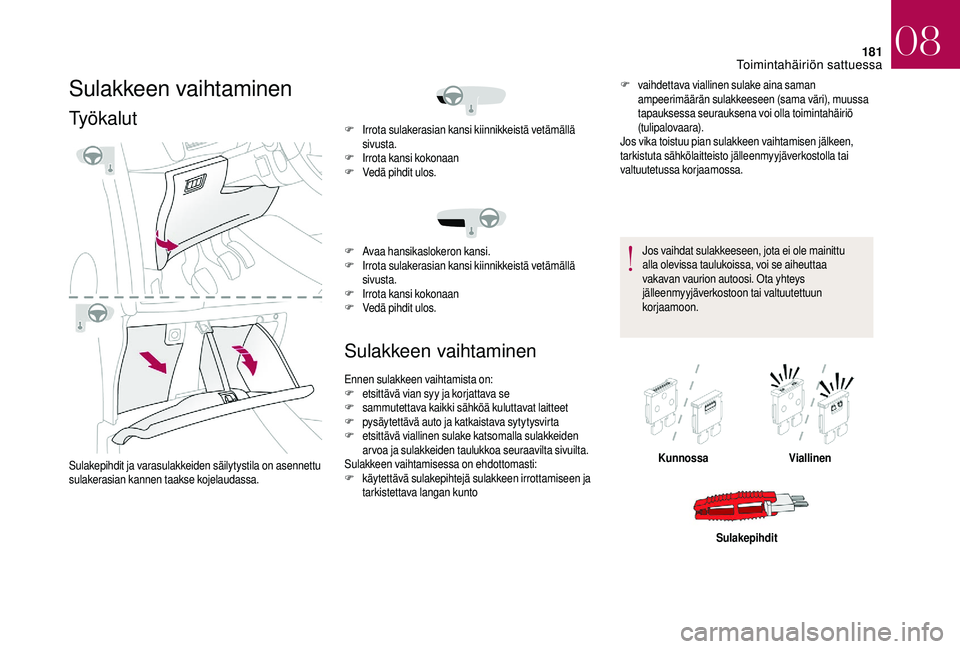

Page 183 of 248

181
Sulakkeen vaihtaminen
Työkalut
Sulakepihdit ja varasulakkeiden säilytystila on asennettu
sulakerasian kannen taakse kojelaudassa.
Sulakkeen vaihtaminen
F vaihdettava viallinen sulake aina saman ampeerimäärän sulakkeeseen (sama väri), muussa
tapauksessa seurauksena voi olla toimintahäiriö
(tulipalovaara).
Jos vika toistuu pian sulakkeen vaihtamisen jälkeen,
tarkistuta sähkölaitteisto jälleenmyyjäverkostolla tai
valtuutetussa korjaamossa.
Jos vaihdat sulakkeeseen, jota ei ole mainittu
alla olevissa taulukoissa, voi se aiheuttaa
vakavan vaurion autoosi. Ota yhteys
jälleenmyyjäverkostoon tai valtuutettuun
korjaamoon.
F
I
rrota sulakerasian kansi kiinnikkeistä vetämällä
sivusta.
F
I
rrota kansi kokonaan
F
V
edä pihdit ulos.
F
A
vaa hansikaslokeron kansi.
F
I
rrota sulakerasian kansi kiinnikkeistä vetämällä
sivusta.
F
I
rrota kansi kokonaan
F
V
edä pihdit ulos.
Ennen sulakkeen vaihtamista on:
F
e
tsittävä vian syy ja korjattava se
F
s
ammutettava kaikki sähköä kuluttavat laitteet
F
p
ysäytettävä auto ja katkaistava sytytysvirta
F
e
tsittävä viallinen sulake katsomalla sulakkeiden
arvoa ja sulakkeiden taulukkoa seuraavilta sivuilta.
Sulakkeen vaihtamisessa on ehdottomasti:
F
k
äytettävä sulakepihtejä sulakkeen irrottamiseen ja
tarkistettava langan kunto Kunnossa
Viallinen
Sulakepihdit
08
Toimintahäiriön sattuessa

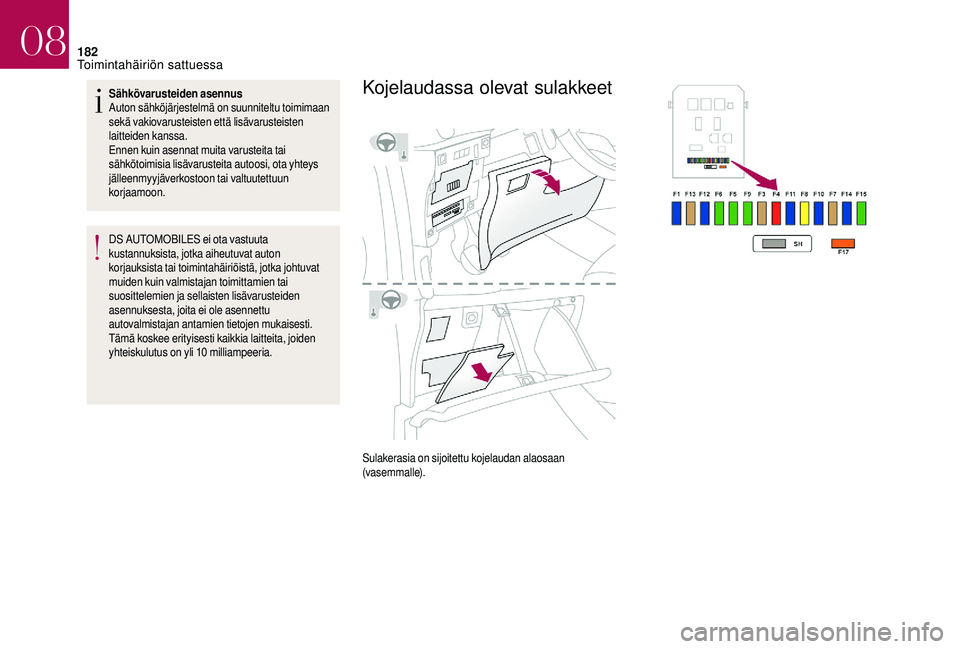

Page 184 of 248
182
Sähkövarusteiden asennus
Auton sähköjärjestelmä on suunniteltu toimimaan
sekä vakiovarusteisten että lisävarusteisten
laitteiden kanssa.
Ennen kuin asennat muita varusteita tai
sähkötoimisia lisävarusteita autoosi, ota yhteys
jälleenmyyjäverkostoon tai valtuutettuun
korjaamoon.
DS AUTOMOBILES ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka johtuvat
muiden kuin valmistajan toimittamien tai
suosittelemien ja sellaisten lisävarusteiden
asennuksesta, joita ei ole asennettu
autovalmistajan antamien tietojen mukaisesti.
Tämä koskee erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10
milliampeeria.Kojelaudassa olevat sulakkeet
Sulakerasia on sijoitettu kojelaudan alaosaan
(vasemmalle).
