Pysäköintitutka
Pysäköintitutka ilmoittaa mahdollisista esteistä (henkilö,
ajoneuvo, puu, betoniporsas jne.), jotka se on havainnut
puskureissa olevien tunnistimien avulla.
Tietyntyyppiset esineet, kuten kepit ja työmaamerkit,
tutka tunnistaa kauempaa, mutta ei enää lähempää,
jos esteet sijaitsevat katvekulmissa antureiden
tunnistussektoriin nähden.Järjestelmän käyttö ei voi missään tapauksessa
korvata kuljettajan omaa tarkkaavaisuutta.
Pysäköintitutka takana
Pysäköintitutka käynnistyy, kun peruutusvaihde
kytketään päälle.
Merkkiääni vahvistaa kytkeytymisen.
Merkkiääni Näyttö
(mallin mukaan)
Pysäköintitutka edessä
Järjestelmä ilmoittaa esteen lähestymisestä
katkonaisella merkkiäänellä, joka muuttuu sitä
tiheämmäksi mitä lähemmäksi auto lähestyy estettä.
Oikeasta tai vasemmasta kaiuttimesta kuuluva ääni
auttaa paikantamaan, kummalla puolella autoa este on.
Kun esteen ja auton välinen etäisyys on alle 30
cm,
merkkiääni muuttuu yhtäjaksoiseksi. Merkkiäänen lisäksi näyttöön ilmestyy segmenttejä,
jotka kuvaavat esteen lähestymistä.
Kun este on lähes kohdalla, näyttöön ilmestyy symboli
Danger (vaara).
Takana olevan pysäköintitutkan lisäksi järjestelmässä on
pysäköintitutka edessä, joka käynnistyy heti, kun auton
edessä havaitaan este ja auton nopeus on alle 10
km/h.
Järjestelmä kytkeytyy pois käytöstä heti, kun
peruutusvaihde kytketään pois toiminnasta.
06
Ajaminen
Page 146 of 248

144
Edessä ja takana olevan
pysäköintitutkan kytkeminen
päälle/pois
Toiminto voidaan kytkeä käyttöön tai poistaa käytöstä
auton asetusvalikosta.
Järjestelmän tila tallennetaan, kun sytytysvirta
katkaistaan.Järjestelmä kytkeytyy automaattisesti pois
päältä, jos autoon kytketään perävaunu tai
siihen kiinnitetään pyöräteline (ajoneuvo, joka on
varustettu hyväksytyllä perävaunukytkennällä tai
pyörätelineellä).
Toimintahäiriö
Jos järjestelmään ilmaantuu toimintahäiriö
peruutusvaihteen kytkennän yhteydessä,
mittaristoon syttyy tämä merkkivalo ja/
tai näyttöön tulee viesti ja kuuluu (lyhyt)
merkkiääni.
Ota yhteys jälleenmyyjäverkostoon tai
valtuutettuun korjaamoon järjestelmän
tarkastamista varten.
Huonolla säällä tai talvella on varmistettava,
etteivät tunnistimet ole lian, jään tai
lumen peitossa. Jos kytkiessäsi vaihteen
peruutusvaihteelle kuuluu merkkiääni (pitkä
piippaus), se saattaa olla merkki tunnistimien
likaantumisesta.
Jotkut äänet (esimerkiksi moottoripyörä,
kuorma-auto tai asfalttipora) voivat laukaista
pysäköintiavustimen merkkiäänet.
Edessä oleva pysäköintitutka lakkaa toimimasta,
jos auto pysähtyy yli kolmen sekunnin ajaksi
eteenpäinajovaihteella, jos esteitä ei enää havaita tai jos
auton nopeus ylittää 10
km/h.
Kaiuttimesta (edestä tai takaa) kuuluva ääni auttaa
paikantamaan, kummalla puolella autoa este on.
Peruutuskamera
Peruutuskamera on vain apuväline, eikä
kuljettajan tarkkaavaisuus saa herpaantua.
Sinisten viivojen välinen etäisyys esittää auton leveyttä
ilman sivupeilejä. Peruutuskamera käynnistyy automaattisesti, kun
peruutusvaihde kytketään.
Värillinen kuva näkyy kosketusnäytöllä.
06
Ajaminen
Page 147 of 248
145

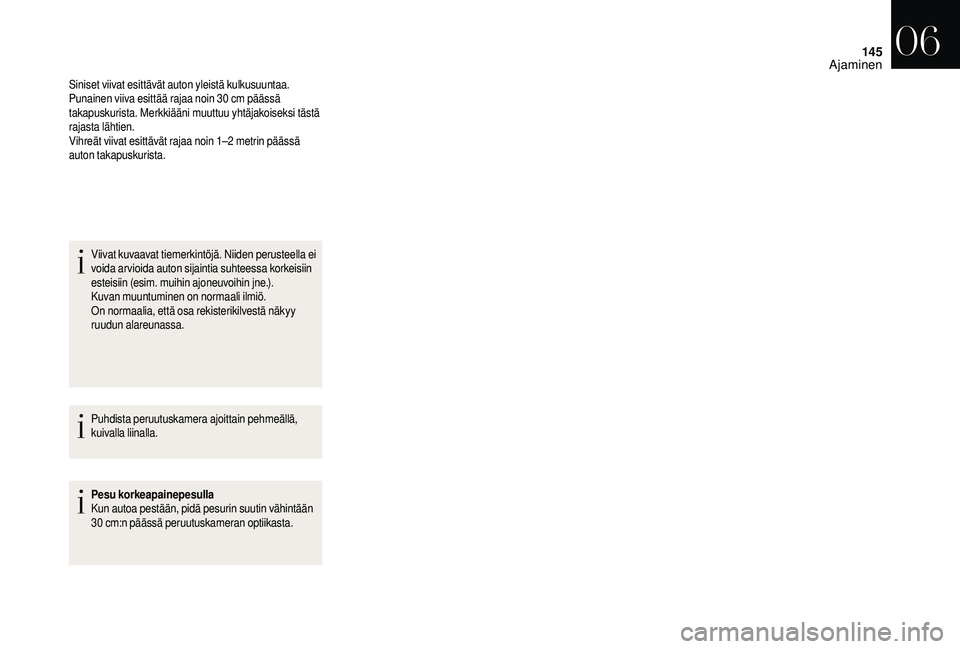

Siniset viivat esittävät auton yleistä kulkusuuntaa.
Punainen viiva esittää rajaa noin 30 cm päässä
takapuskurista. Merkkiääni muuttuu yhtäjakoiseksi tästä
rajasta lähtien.
Vihreät viivat esittävät rajaa noin 1–2
metrin päässä
auton takapuskurista.
Viivat kuvaavat tiemerkintöjä. Niiden perusteella ei
voida arvioida auton sijaintia suhteessa korkeisiin
esteisiin (esim. muihin ajoneuvoihin jne.).
Kuvan muuntuminen on normaali ilmiö.
On normaalia, että osa rekisterikilvestä näkyy
ruudun alareunassa.
Puhdista peruutuskamera ajoittain pehmeällä,
kuivalla liinalla.
Pesu korkeapainepesulla
Kun autoa pestään, pidä pesurin suutin vähintään
30
cm:n päässä peruutuskameran optiikasta.
06
Ajaminen
Page 148 of 248
Page 149 of 248
147
DY N A A MINEN
YHTEISTYÖKUMPPANI,
JOKA AJATTELEE
T U L E VA I S U U T TA
Jo yli 45 vuoden ajan TOTAL ja DS ovat jakaneet yhteiset ar vot:
e rinomaisuus, luovuus ja teknologinen innovaatio.
Näitä ar voja noudattaen TOTAL on kehittänyt TOTAL QUARTZ
-voiteluaineet, jotka sopivat DS-moottoreille, jotta ne olisivat
yhä taloudellisempia polttonesteen kulutuksen suhteen ja yhä
ympäristöystävällisempiä.
Valitse autosi huoltoon TOTAL QUARTZ
-voiteluaineet ja takaat optimaalisen
pitkäikäisyyden ja parhaan suoritustehon
autosi moottorille.
07
Käytännön tietoja
Page 150 of 248

148
Polttoainesäiliö
Säiliön tilavuus:
- bensiini: noin 30 tai 50 litraa (mallin mukaan)
-
d
iesel: noin 30 tai 46 litraa (mallin mukaan).
Polttoaineen vähimmäistaso
Kun polttoaineen määrä säiliössä on
laskenut vähimmäistasolle, mittaristoon
syttyy tämä merkkivalo. Tällöin
polttoainesäiliössä on jäljellä noin 5
litraa
polttoainetta.
Lisää ehdottomasti polttoainetta, ettei se
pääse kokonaan loppumaan.
Jos tankkaat moottorille sopimatonta
polttoainetta, polttoainesäiliö on
tyhjennettävä ja täytettävä oikealla
polttoaineella ennen moottorin käynnistystä.
Täyttäminen
Luukun sisäpuolelle liimatussa tarrassa kerrotaan
käytettävä polttoainelaatu.
Polttoainetta on lisättävä vähintään 7 litraa, jotta
polttoainemittari rekisteröi sen. Älä koskaan lisää polttoainetta polttoainesäiliöön
silloin, kun moottori on Stop & Start -järjestelmän
STOP-tilassa; katkaise sytytysvirta ehdottomasti
virta-avaimella.
Lisää polttoainetta turvallisesti seuraavasti:
F
M
oottori on ehdottomasti sammutettava.
F
A
vaa polttoaineluukku.
F
T
yönnä avain tulppaan ja kierrä vasemmalle.Korkin aukaiseminen voi saada aikaan ilman
imusta kuuluvan äänen. Alipaine, joka on aivan
normaali ilmiö, johtuu polttoainekierron tiiviydestä.
Kun polttoaineen täyttö on päättynyt,
F
as
eta polttoainesäiliön korkki takaisin paikalleen,
F
k
äännä avainta oikealle, jonka jälkeen voit vetää sen
irti tulpasta,
F
s
ulje polttoaineluukku.
Avainta ei voi poistaa lukosta ennen kuin
polttoainesäiliön korkki on kiinni.
F
I
rrota polttoainesäiliön korkki ja aseta se luukun
sisäpuolella olevaan pitimeen. F
T
äytä polttoainesäiliö kokonaan, mutta älä yritä
lisätä polttoainetta pistoolin 3. katkaisun jälkeen,
koska seurauksena voi olla toimintahäiriö.
Polttoaineen
täyttöpistoolin ohjain
(diesel)
(myyntimaan mukaan)
Mekaaninen laite, joka estää bensiinin täyttämisen
dieselauton polttoainesäiliöön. Se estää moottorivauriot,
jotka johtuvat väärän polttoaineen täyttämisestä.
07
Käytännön tietoja
Page 151 of 248
149

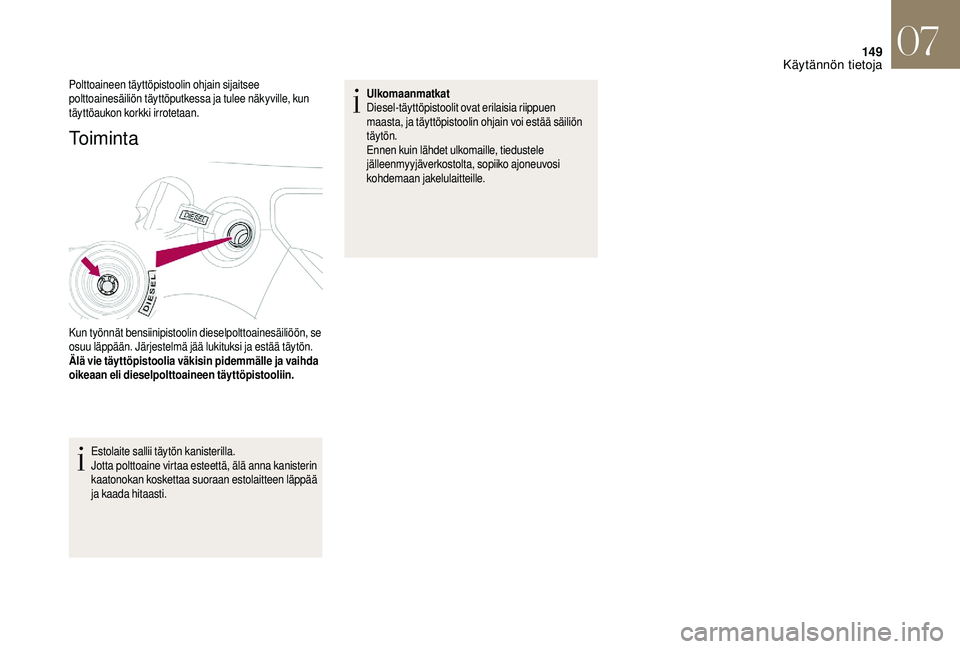

Toiminta
Kun työnnät bensiinipistoolin dieselpolttoainesäiliöön, se
osuu läppään. Järjestelmä jää lukituksi ja estää täytön.
Älä vie täyttöpistoolia väkisin pidemmälle ja vaihda
oikeaan eli dieselpolttoaineen täyttöpistooliin.Estolaite sallii täytön kanisterilla.
Jotta polttoaine virtaa esteettä, älä anna kanisterin
kaatonokan koskettaa suoraan estolaitteen läppää
ja kaada hitaasti. Ulkomaanmatkat
Diesel-täyttöpistoolit ovat erilaisia riippuen
maasta, ja täyttöpistoolin ohjain voi estää säiliön
täytön.
Ennen kuin lähdet ulkomaille, tiedustele
jälleenmyyjäverkostolta, sopiiko ajoneuvosi
kohdemaan jakelulaitteille.
Polttoaineen täyttöpistoolin ohjain sijaitsee
polttoainesäiliön täyttöputkessa ja tulee näkyville, kun
täyttöaukon korkki irrotetaan.
07
Käytännön tietoja
Page 152 of 248

150

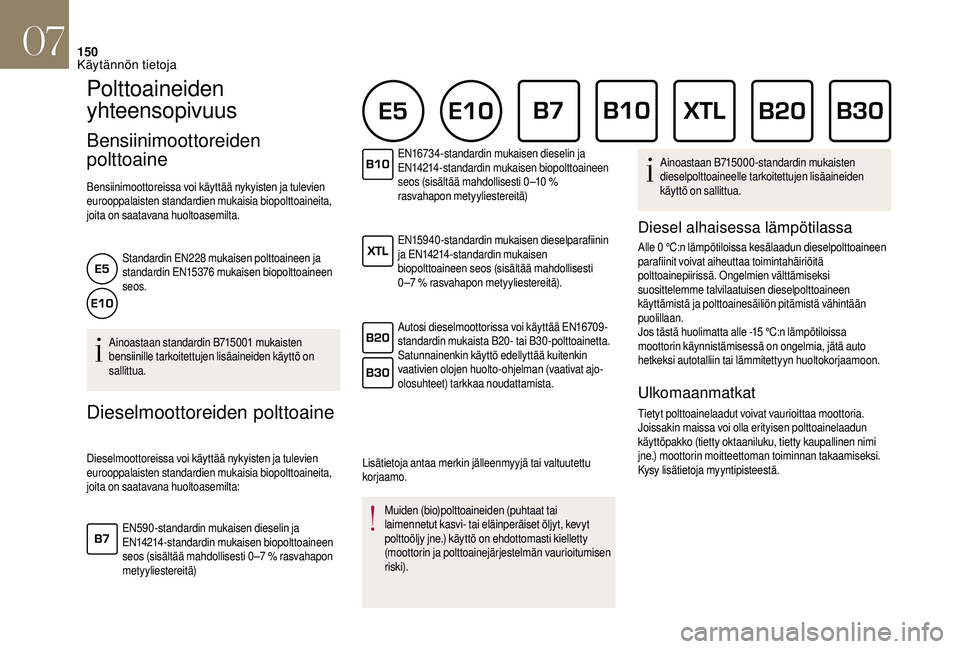

Polttoaineiden
yhteensopivuus
Bensiinimoottoreiden
polttoaine
Bensiinimoottoreissa voi käyttää nykyisten ja tulevien
eurooppalaisten standardien mukaisia biopolttoaineita,
joita on saatavana huoltoasemilta.Standardin EN228
mukaisen polttoaineen ja
standardin EN15376
mukaisen biopolttoaineen
seos.
Ainoastaan standardin B715001
mukaisten
bensiinille tarkoitettujen lisäaineiden käyttö on
sallittua.
Dieselmoottoreiden polttoaine
Dieselmoottoreissa voi käyttää nykyisten ja tulevien
eurooppalaisten standardien mukaisia biopolttoaineita,
joita on saatavana huoltoasemilta: EN16734-standardin mukaisen dieselin ja
EN14214-standardin mukaisen biopolttoaineen
seos (sisältää mahdollisesti 0 –10
%
rasvahapon metyyliestereitä)
EN15940-standardin mukaisen dieselparafiinin
ja EN14214-standardin mukaisen
biopolttoaineen seos (sisältää mahdollisesti
0 –7
% rasvahapon metyyliestereitä).
Autosi dieselmoottorissa voi käyttää EN16709 -
standardin mukaista B20- tai B30-polttoainetta.
Satunnainenkin käyttö edellyttää kuitenkin
vaativien olojen huolto-ohjelman (vaativat ajo-
olosuhteet) tarkkaa noudattamista.
Lisätietoja antaa merkin jälleenmyyjä tai valtuutettu
korjaamo. Muiden (bio)polttoaineiden (puhtaat tai
laimennetut kasvi- tai eläinperäiset öljyt, kevyt
polttoöljy jne.) käyttö on ehdottomasti kielletty
(moottorin ja polttoainejärjestelmän vaurioitumisen
riski). Ainoastaan B715000-standardin mukaisten
dieselpolttoaineelle tarkoitettujen lisäaineiden
käyttö on sallittua.
Diesel alhaisessa lämpötilassa
Alle 0
°C:n lämpötiloissa kesälaadun dieselpolttoaineen
parafiinit voivat aiheuttaa toimintahäiriöitä
polttoainepiirissä. Ongelmien välttämiseksi
suosittelemme talvilaatuisen dieselpolttoaineen
käyttämistä ja polttoainesäiliön pitämistä vähintään
puolillaan.
Jos tästä huolimatta alle -15
°C:n lämpötiloissa
moottorin käynnistämisessä on ongelmia, jätä auto
hetkeksi autotalliin tai lämmitettyyn huoltokorjaamoon.
Ulkomaanmatkat
Tietyt polttoainelaadut voivat vaurioittaa moottoria.
Joissakin maissa voi olla erityisen polttoainelaadun
käyttöpakko (tietty oktaaniluku, tietty kaupallinen nimi
jne.) moottorin moitteettoman toiminnan takaamiseksi.
Kysy lisätietoja myyntipisteestä.
EN590-standardin mukaisen dieselin ja
EN14214-standardin mukaisen biopolttoaineen
seos (sisältää mahdollisesti 0 –7
% rasvahapon
metyyliestereitä)
