Technische Daten des Fahrzeugs

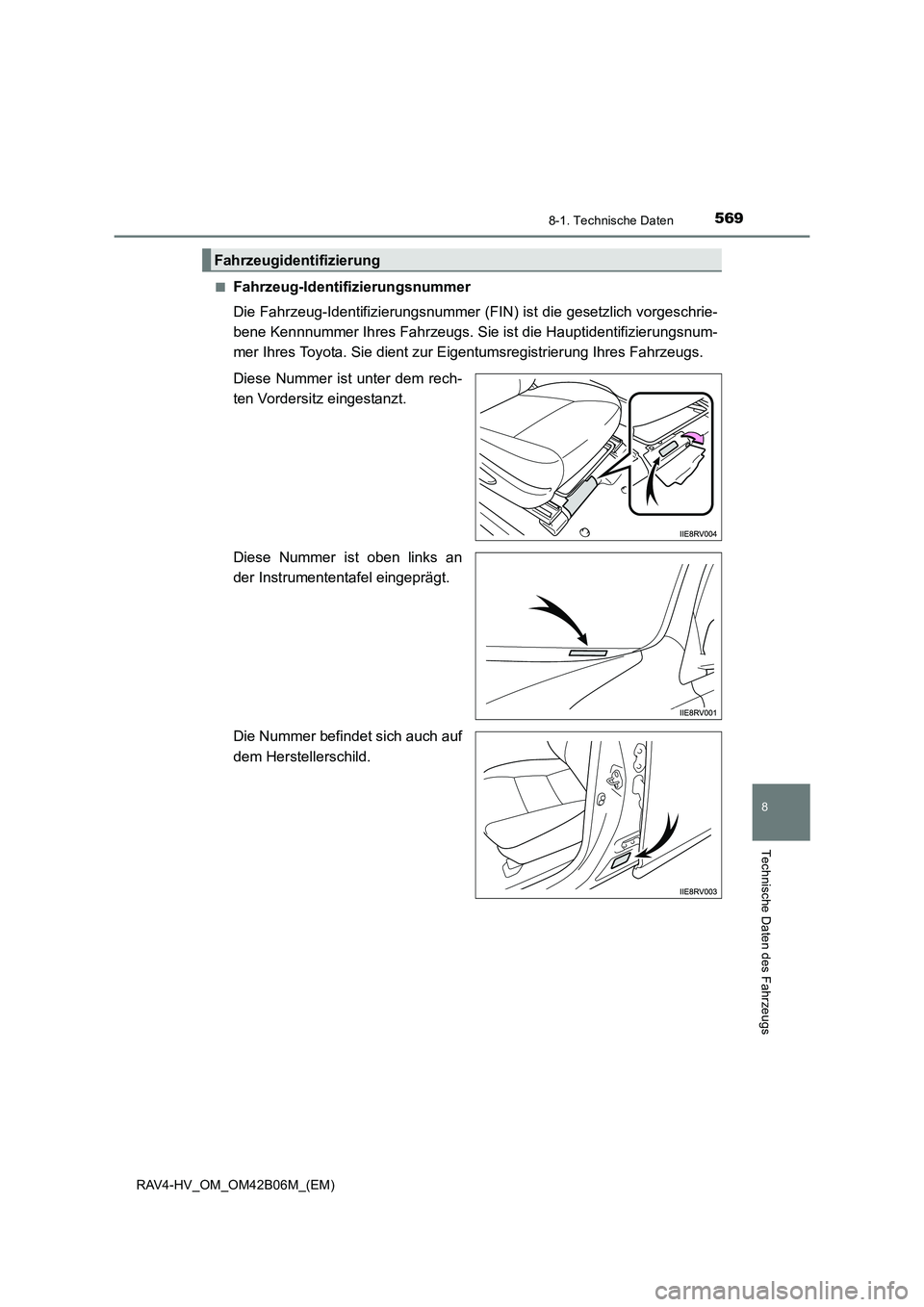

■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (FIN) ist die gesetzlich vorgeschrie-
bene Kennnummer Ihres Fahrzeugs. Sie ist die Hauptidentifizierungsnum-
mer Ihres Toyota. Sie dient zur Eigentumsregistrierung Ihres Fahrzeugs.
Diese Nummer ist unter dem rech-
ten Vordersitz eingestanzt.
Diese Nummer ist oben links an
der Instrumententafel eingeprägt.
Die Nummer befindet sich auch auf
dem Herstellerschild.
Fahrzeugidentifizierung

5708-1. Technische Daten
RAV4-HV_OM_OM42B06M_(EM)■
Motornummer
Die Motornummer ist in den Motor-
block eingestanzt (siehe Abbil-
dung).
Motor
Modell2AR-FXE
Typ4 Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub90,0
× 98,0 mm
Hubraum2494 cm3
Ventilspiel
Automatische EinstellungSpannung des
Antriebsriemens
Kraftstoff
Kraftstoffsorte
EU-Gebiet:
Nur bleifreies Benzin gemäß der Europäischen Norm
EN 228
Außerhalb des EU-Gebiets:
Nur bleifreies Benzin
Research- Oktanzahl91 oder höher
Kraftstofftankinhalt
(Richtwert)56 L

5718-1. Technische Daten
RAV4-HV_OM_OM42B06M_(EM)
8
Technische Daten des Fahrzeugs
*: Nur Modelle mit Allradantrieb
Elektromotor (Traktionsmotor)
Vo rnHinten*
TypPermanentmagnet-Synchronmotor
Max. Leistung105 kW50 kW
Max. Drehmoment270 N•m (27,5 kp•m)139 N•m (14,2 kp•m)
Hybridbatterie (Traktionsbatterie)
TypNickel-Metallhydrid-Batterie
Spannung7,2 V/Modul
Füllmenge6,5 Ah (3HR)
Anzahl34 Module
Gesamtspannung244,8 V

5728-1. Technische Daten
RAV4-HV_OM_OM42B06M_(EM)■
Ölfüllmenge (Ablassen und Auffüllen [Richtwert*])
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für
den Motorölwechsel. Lassen Sie das Hybridsystem warmlaufen und schalten Sie
es aus. Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem
Messstab den Ölstand.
■
Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Schmiersystem
Mit Filter4,4 L
Ohne Filter4,0 L

5738-1. Technische Daten
RAV4-HV_OM_OM42B06M_(EM)
8
Technische Daten des Fahrzeugs
Ölqualität:
0W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-
Conserving” oder SN “Resource-Cons erving” oder ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
0W-20 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
Wetter.
Falls kein SAE 0W-20 zur Verfü-
gung steht, kann auch SAE 5W-30-
Öl verwendet werden. Beim nächs-
ten Ölwechsel sollte es jedoch
durch SAE 0W-20 ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Startschwierigkeiten
führen, weshalb der Gebrauch
eines Motoröls der SAE-Klasse
0W-20 oder 5W-30 empfohlen
wird.
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise

5748-1. Technische Daten
RAV4-HV_OM_OM42B06M_(EM)
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Leseweise der Ölbehälter-Etiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-Kennzeichnungen
angebracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über
kraftstoffsparende und umweltscho-
nende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

5758-1. Technische Daten
RAV4-HV_OM_OM42B06M_(EM)
8
Technische Daten des Fahrzeugs
Kühlsystem
Füllmenge
Ottomotor
Ohne EGR-System:
7,2 L
Mit EGR-System:
7,5 L
Leistungs-
steuereinheit1,5 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte:• “Toyota Super Long Life Coolant” (Toyota-Lang-
zeitkühlmittel)
• Ein gleichermaßen hochwertiges, äthylenglykol- haltiges Kühlmittel ohne Silikat-, Amin-, Nitrit-
und Boratverbindungen auf der Grundlage lang-
lebiger, hybrider, organischer Säuren
Verwenden Sie nicht nur reines Wasser.
Zündsystem
Zündkerze
Ty pDENSO FK16HR-A8
Elektrodenabstand0,8 mm
HINWEIS
■ Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zünd-
kerzen-Elektrodenabstand ein.

5768-1. Technische Daten
RAV4-HV_OM_OM42B06M_(EM)
*1: Bei der Angabe der Füllmenge handelt es sich um einen Richtwert.Wenn ein Ölwechsel erforderlich ist, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
*2: Nur Modelle mit Allradantrieb
Elektrisches System
12-V-Batterie
Ruhespannung bei 20 °C:12,0 V oder höher
(Die Spannung wird 20 Minuten nach dem Aus-
schalten des Hybridsystems und aller Leuchten
geprüft.)
Ladestrom5 A max.
Hybridgetriebe
Füllmenge*1Vo r n3,8 L
Hinten*21,8 L
Art der Flüssigkeit“Toyota Genuine ATF WS” (Original Toyota Auto-
matikgetriebeöl WS)
HINWEIS
■ Art des Öls für das Hybrid-Getriebe
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” (Original
Toyota Automatikgetriebeöl WS) kann es zu Beeinträchtigungen der Schaltqualität,
zum Blockieren des Getriebes begleitet von Vibrationen und schließlich zu einem
Getriebeschaden kommen.
