2017 TOYOTA RAV4 HYBRID Betriebsanleitungen (in German)

1533-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)
Die Öffnungsposition der elektrischen Heckklappe kann eingestellt werden.
■Verwenden des Multi-InformationsdisplaysDrücken Sie oder auf den Instrumentenschaltern und wählen
Sie auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie , und drücken Sie anschließend .
Wählen Sie “Öffnungseinst.” und drücken Sie anschließend .
Wählen Sie die gewünschte Position und drücken Sie dann .
(→ S. 586)
■Verwenden des Schalters für die elektrische Heckklappe
Öffnen Sie die Heckklappe und stellen Sie sie auf die gewünschte Posi-
tion ein.
Halten Sie den Schalter für die elektrische Heckklappe an der Heck-
klappe gedrückt, bis der Summer 4-mal ertönt.
■Gepäckraumbeleuchtung
Die Gepäckraumbeleuchtung wird beim Öffnen der Heckklappe eingeschaltet, wenn
der Schalter für die Gepäckraumbeleuchtung eingeschaltet ist.
Einstellen der Öffnungsposition der Heckklappe (Fahrzeuge mit elektri-
scher Heckklappe)
Ein
Aus
1
2
3
4
1
2
1
2

1543-2. Öffnen, Schließen und Verriegeln der Türen
RAV4-HV_OM_OM42B06M_(EM)■
Wenn der Heckklappenöffner nicht funktioniert
Die Heckklappe kann von innen entriegelt werden.
Entfernen Sie die Abdeckung an der Heck-
klappenverkleidung.
Verwenden Sie ein Tuch, um Kratzer zu ver-
meiden.
1

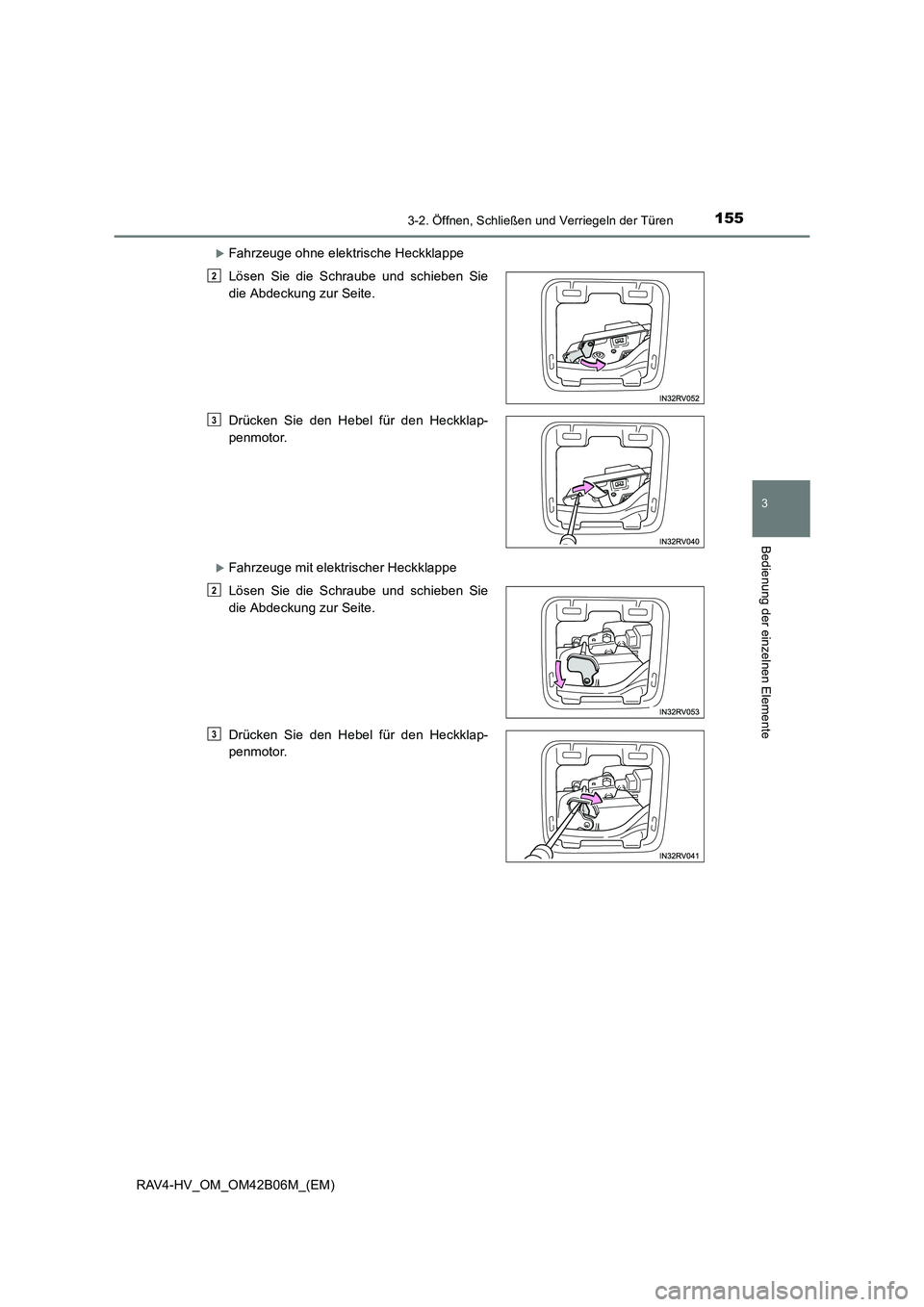

1553-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)
XFahrzeuge ohne elektrische Heckklappe
XFahrzeuge mit elektrischer Heckklappe Lösen Sie die Schraube und schieben Sie
die Abdeckung zur Seite.
Drücken Sie den Hebel für den Heckklap-
penmotor.
Lösen Sie die Schraube und schieben Sie
die Abdeckung zur Seite.
Drücken Sie den Hebel für den Heckklap-
penmotor.
2
3
2
3

1563-2. Öffnen, Schließen und Verriegeln der Türen
RAV4-HV_OM_OM42B06M_(EM)■
Betätigung der Heckklappe
●Durch Blinken der Warnblinkanlage wird angezeigt, dass die Türen ver-/entriegelt
wurden. (Verriegelt: einmaliges Blinken; entriegelt: zweimaliges Blinken)
● Elektrische Heckklappe (falls vorhanden): Durch einen Summton und zweimaliges
Blinken der Warnblinkanlage wird angezeigt, dass die Heckklappe geöffnet/
geschlossen wird.
● Elektrische Heckklappe (falls vorhanden): Die Heckklappe kann auch geöffnet wer-
den, wenn sie verriegelt ist. Die Heckklappe und die Seitentüren werden entriegelt,
wenn die elektrische Heckklappe geöffnet wird. Verriegeln Sie alle Türen wieder,
wenn Sie das Fahrzeug verlassen. Die Türen werden nicht automatisch verriegelt,
nachdem die Heckklappe geöffnet und wieder geschlossen wurde.
■ Berührungsloser Sensor (Fahrzeuge mit Komfortheckklappe)
Die elektrische Heckklappe wird automatisch geöffnet/geschlossen, wenn der berüh-
runglose Sensor aktiviert ist ( →S. 586) und die folgenden Bedingungen erfüllt sind:
● Die elektrische Heckklappe ist vollständig geschlossen bzw. geöffnet.
● Der elektronische Schlüssel befindet sich im Erfassungsbereich. ( →S. 167)
● Ein Fuß wird unter den mittleren Bereich des Heckstoßfängers gehalten und wieder
vom Heckstoßfänger entfernt.
Sie können die elektrische Heckklappe auch betätigen, indem Sie eine Hand, einen
Ellenbogen, ein Knie usw. in die Nähe des unteren, mittleren Bereichs des Heckstoß-
fängers bringen und wieder vom Heckstoßfänger entfernen. Achten Sie darauf, nahe
genug an den mittleren Bereich des Heckstoßfängers zu kommen.
■ Sicherheitsfunktion
Wird innerhalb von ca. 30 Sekunden nach Entriegeln des Fahrzeugs keine Tür geöff-
net, wird das Fahrzeug durch die Sicherheitsfunktion automatisch wieder verriegelt.
■ Einklemmschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Falls irgendetwas die elektrische Heckklappe beim Schließen/Öffnen behindert, wird
sie automatisch in die Gegenrichtung betätigt oder angehalten.
■ Beim Wiederanklemmen der 12-V-Batterie (Fahrzeuge mit elektrischer Heck-
klappe)
Um die ordnungsgemäße Funktion der elektrischen Heckklappe wiederherzustellen,
schließen Sie die Heckklappe manuell.
■ Heckklappenschließer (Fahrzeuge mit elektrischer Heckklappe)
Bleibt die Heckklappe leicht geöffnet, wird sie vom Heckklappenschließer automatisch
vollständig geschlossen.
■ Fallschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Wenn während des automatischen Öffnens der elektrischen Heckklappe eine sehr
große Kraft auf diese ausgeübt wird, wird der Öffnungsvorgang gestoppt, um ein plötz-
liches Schließen der elektrischen Heckklappe zu verhindern.

1573-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)■
Heckklappen-Schließhilfe (Fahrzeuge mit elektrischer Heckklappe)
Wird die Heckklappe manuell abgesenkt, nachdem sie an einer Öffnungsposition
angehalten wurde, wird sie automatisch vollständig geschlossen.
■ Aufheben der eingestellten Öffnungsposition der Heckklappe (Fahrzeuge mit
elektrischer Heckklappe)
Halten Sie den Schalter für die elektrische Heckklappe an der Heckklappe gedrückt,
bis der Summer 4-mal ertönt, kurzzeitig verstummt und dann 2-mal ertönt. Die Öff-
nungsposition wird auf vollständig geöffnete Heckklappe initialisiert.
■ Situationen, in denen der berührungslose Sensor möglicherweise ungewollt
betätigt wird (Fahrzeuge mit Komfortheckklappe)
In den folgenden Situationen wird der berührungslose Sensor möglicherweise unge-
wollt betätigt.
Damit es zu keiner ungewollten Betätigung kommt, halten Sie den elektronischen
Schlüssel vom Erfassungsbereich fern oder deaktivieren Sie den berührungslosen
Sensor. ( →S. 586)
● Wenn Wasser auf den Heckstoßfänger trifft, wie z. B. bei Regen oder in einer Wasch-
anlage
● Wenn Schmutz vom unteren, mittleren Bereich des Heckstoßfängers abgewischt
wird
● Wenn ein metallischer Gegenstand in die Nähe des unteren, mittleren Bereichs des
Heckstoßfängers gebracht wird
● Wenn eine Fahrzeugabdeckung über das Fahrzeug gezogen oder abgenommen
wird
● Wenn Tiere oder bewegliche Dinge plötzlich in den Bereich unterhalb des Heckstoß-
fängers gelangen
● Wenn versucht wird, einen Gegenstand aus dem unteren, mittleren Bereich des
Heckstoßfängers zu entfernen
● Wenn versucht wird, Schnee usw. aus dem unteren, mittleren Bereich des Heckstoß-
fängers zu entfernen

1583-2. Öffnen, Schließen und Verriegeln der Türen
RAV4-HV_OM_OM42B06M_(EM)■
Situationen, in denen der berührungslose Sensor nicht ordnungsgemäß funktio-
niert (Fahrzeuge mit Komfortheckklappe)
Wenn der berührungslose Sensor in den folgenden Situationen nicht funktioniert, ver-
wenden Sie den Heckklappenöffner, den Schalter der elektrischen Heckklappe oder
die Fernbedienung zum Öffnen der elektrischen Heckklappe. ( →S. 149)
● Wenn der Heckstoßfänger einem starken Stoß ausgesetzt wird
● Wenn eine externe Funkwellenquelle die Kommunikation zwischen dem Fahrzeug
und dem elektronischen Schlüssel beeinträchtigt ( →S. 169)
● Wenn eine große Menge Wasser längere Zeit auf den unteren, mittleren Bereich des
Heckstoßfängers trifft, z. B. bei Starkregen
● Wenn beim Waschen des Fahrzeugs längere Zeit Wasser auf den unteren, mittleren
Bereich des Heckstoßfängers trifft
● Wenn der untere, mittlere Bereich des Heckstoßfängers mit Schlamm, Schnee, Eis
usw. bedeckt ist.
● Wenn ein metallischer Gegenstand usw., wie beispielsweise eine Anhängerkupp-
lung, in der Nähe des unteren, mittleren Bereichs des Heckstoßfängers montiert ist
● Wenn das Fahrzeug für eine Weile in der Nähe beweglicher Objekte, die den unte-
ren, mittleren Bereich des Heckstoßfängers berührt haben könnten, geparkt war (z.
B. Gras oder Bäume)
● Wenn das Fahrzeug in einem Bereich geparkt ist, in dem ein elektrisches Feld
erzeugt wird, wie beispielsweise auf einer Straße mit einem elektrischen Schnee-
schmelzsystem oder Parkscheinautomaten
■ Persönliche Einstellungen (Fahrzeuge mit elektrischer Heckklappe)
Verschiedene Einstellungen (z. B. für den Öffnungswinkel der elektrischen Heck-
klappe) können geändert werden.
(Anpassbare Funktionen: →S. 586)

1593-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Vor Fahrtantritt
●Stellen sicher, dass die Heckklappe vollständig geschlossen ist. Ist die Heckklappe
nicht vollständig geschlossen, kann sie sich während der Fahrt unerwartet öffnen
und Gegenstände in der Nähe treffen, oder Gepäck kann aus dem Gepäckraum
fallen und einen Unfall verursachen.
● Lassen Sie nicht zu, dass Kinder im Gepäckraum spielen.
Wird ein Kind versehentlich im Gepäckraum eingesperrt, kann es Hitzeschäden
oder andere Verletzungen erleiden.
● Erlauben Sie Kindern nicht, die Heckklappe zu öffnen oder zu schließen.
Anderenfalls kann die Heckklappe unerwartet betätigt werden oder Hände, Kopf
oder Hals des Kindes können beim Schließen der Heckklappe eingeklemmt wer-
den.
■ Wichtige Punkte beim Fahren
●Halten Sie die Heckklappe während der Fahrt geschlossen.
Bleibt die Heckklappe geöffnet, kann sie gegen in der Nähe befindliche Gegen-
stände stoßen oder Gepäck kann aus dem Gepäckraum fallen, was zu einem
Unfall führen kann.
● Lassen Sie niemals jemanden im Gepäckraum sitzen. Bei plötzlichem Bremsen,
einem plötzlichen Ausweichmanöver oder einer Kollision kann es zu tödlichen oder
schweren Verletzungen kommen.
■ Betätigen der Heckklappe
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können Körperteile eingeklemmt werden, wodurch es zu tödlichen oder
schweren Verletzungen kommen kann.
●Entfernen Sie vor dem Öffnen schwere Lasten wie Schnee oder Eis von der Heck-
klappe. Anderenfalls kann sich die Heckklappe nach dem Öffnen plötzlich wieder
schließen.
● Überprüfen Sie vor dem Öffnen oder Schließen der Heckklappe sorgfältig, dass die
Umgebung sicher ist.
● Wenn sich jemand in der Nähe befindet, sorgen Sie für ausreichende Sicherheit
und warnen Sie die Person(en), dass die Heckklappe geöffnet bzw. geschlossen
wird.
● Seien Sie bei starkem Wind besonders vorsichtig beim Öffnen und Schließen der
Heckklappe, da diese sich durch Windböen plötzlich bewegen kann.

1603-2. Öffnen, Schließen und Verriegeln der Türen
RAV4-HV_OM_OM42B06M_(EM)
WARNUNG
●Ziehen Sie nicht am Heckklappendämpfer (Fahrzeuge ohne elektrische Heck-
klappe) bzw. der Heckklappenspindel (Fahrzeuge mit elektrischer Heckklappe), um
die Heckklappe zu schließen, und hängen Sie sich nicht an den Heckklappen-
dämpfer (Fahrzeuge ohne elektrische Heckklappe) bzw. die Heckklappenspindel
(Fahrzeuge mit elektrischer Heckklappe).
Anderenfalls können Ihre Hände eingeklemmt werden oder der Heckklappendämp-
fer (Fahrzeuge ohne elektrische Heckklappe) bzw. die Heckklappenspindel (Fahr-
zeuge mit elektrischer Heckklappe) kann beschädigt werden, was zu einem Unfall
führen kann.
● Fahrzeuge ohne elektrische Heckklappe: Wenn ein Fahrradträger oder ein ähnlich
schwerer Gegenstand an der Heckklappe befestigt ist, kann sich die Klappe nach
dem Öffnen plötzlich wieder schließen und dadurch Hände, Kopf oder Hals einer in
der Nähe stehenden Person einklemmen und verletzen. Soll Zubehör an der Heck-
klappe angebracht werden, wird empfohlen, Toyota-Originalteile zu verwenden.
●Fahrzeuge ohne elektrische Heckklappe:
Die Heckklappe kann sich plötzlich schlie-
ßen, wenn sie nicht vollständig geöffnet
wird. Es ist schwieriger, die Heckklappe an
einem Hang zu öffnen oder zu schließen als
auf ebenem Untergrund; rechnen Sie daher
mit einem plötzlichen selbsttätigen Öffnen
oder Schließen der Heckklappe. Stellen Sie
sicher, dass die Heckklappe vollständig
geöffnet und gesichert ist, bevor Sie den
Gepäckraum benutzen.
● Achten Sie beim Schließen der Heckklappe
besonders darauf, dass Sie sich nicht Ihre
Finger usw. einklemmen.
● Fahrzeuge ohne elektrische Heckklappe:
Drücken Sie die Heckklappe beim Schließen
leicht von außen an. Wird der Heckklappen-
griff verwendet, um die Heckklappe vollstän-
dig zu schließen, können Hände oder Arme
eingeklemmt werden.
