5377-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten
Nehmen Sie das Reparaturset aus der Tasche.
Entfernen Sie die Ventilkappe vom
Ventil des platten Reifens.
Entfernen Sie die Luftablasskappe
vom Schlauch.
Sie benötigen die Luftablasskappe
später wieder. Bewahren Sie sie des-
halb an einem sicheren Ort auf.
Schließen Sie den Schlauch an
das Ventil an.
Schrauben Sie das Ende des
Schlauchs so weit wie möglich im Uhr-
zeigersinn auf.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Vorgehen bei der Notreparatur
1
2
3
4
5

5387-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
Entfernen Sie den Gummistopfen
vom Kompressor.
Stecken Sie den Anschlussstecker in die Bordnetz-Steckdose.6
7
XLinke Seite der InstrumententafelXRechte Seite der Instrumententa-
fel
XRückseite des Konsolenkastens

5397-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten
Schließen Sie die Flasche an den
Kompressor an.
Führen Sie die Flasche zum Anschlie-
ßen gerade in den Kompressor ein,
und stellen Sie sicher, dass der hervor-
stehende Teil der Flasche korrekt an
der Nut am Gehäuse ausgerichtet ist.
Bringen Sie die 2 Aufkleber wie
abgebildet an.
Entfernen Sie Schmutz und Feuchtig-
keit vom Rad, bevor Sie den Aufkleber
anbringen.
Wenn Sie die Aufkleber nicht anbrin-
gen können, informieren Sie den
nächst gelegenen Toyota-Vertrags-
händler, Reifenhändler bzw. die nächst
gelegene Vertragswerkstatt oder eine
andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt, den bzw.
die Sie mit der Reparatur oder dem
Austausch des Reifens beauftragen,
dass der platte Reifen mit Dichtmittel
repariert wurde.
8
9

5407-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
Stellen Sie fest, welcher Reifendruck vorgeschrieben ist.
Der Reifendruck ist auf dem in der Abbildung gezeigten Aufkleber auf der fahrersei-
tigen B-Säule angegeben. (→S. 578)
Starten Sie das Hybridsystem. ( →S. 237)
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzuspritzen und den Reifen auf-
zupumpen.
10
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung
11
12

5417-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten
Pumpen Sie den Reifen auf, bis
der vorgeschriebene Druck
erreicht ist.Das Dichtmittel wird einge-
spritzt, und der Druck steigt bis
auf 300 kPa (3,1 kgf/cm
2 oder
bar) oder 400 kPa (4,1 kgf/cm2
oder bar) und nimmt dann all-
mählich ab.
Der Reifendruckmesser zeigt
den tatsächlichen Reifendruck
etwa 1 Minute (bei niedrigen
Temperaturen 15 Minuten) nach
dem Einschalten des Schalters
an.
Pumpen Sie den Reifen auf, bis
der vorgeschriebene Luftdruck
erreicht ist.
• Schalten Sie den Kompressorschalter aus und kontrollieren Sie anschließend den Reifendruck. Wiederholen Sie die Kontrolle und das Aufpumpen, bis der
vorgeschriebene Reifendruck erreicht ist, wobei darauf zu achten ist, den
Reifen nicht zu stark aufzupumpen.
• Ist der Reifendruck nach 10-minütigem Aufpumpen (40 Minuten bei niedrigen Temperaturen) bei eingeschaltetem Schalter noch immer niedriger als der
vorgeschriebene Wert, ist der Reifen zu stark beschädigt, um ihn reparieren
zu können. Schalten Sie den Kompressorschalter aus und wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
• Wenn der Reifendruck den vorgeschriebenen Wert übersteigt, lassen Sie
etwas Luft ab. ( →S. 545, 578)
Lösen Sie bei ausgeschaltetem Kompressor den Schlauch vom Ventil am
Reifen und ziehen Sie anschließend den Anschlussstecker aus der Bord-
netz-Steckdose.
Beim Entfernen des Schlauchs kann etwas Dichtmittel austreten.
Bringen Sie die Ventilkappe auf dem Ventil des notfallmäßig reparierten
Reifens an.
13
1
2
3
14
15

5427-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)

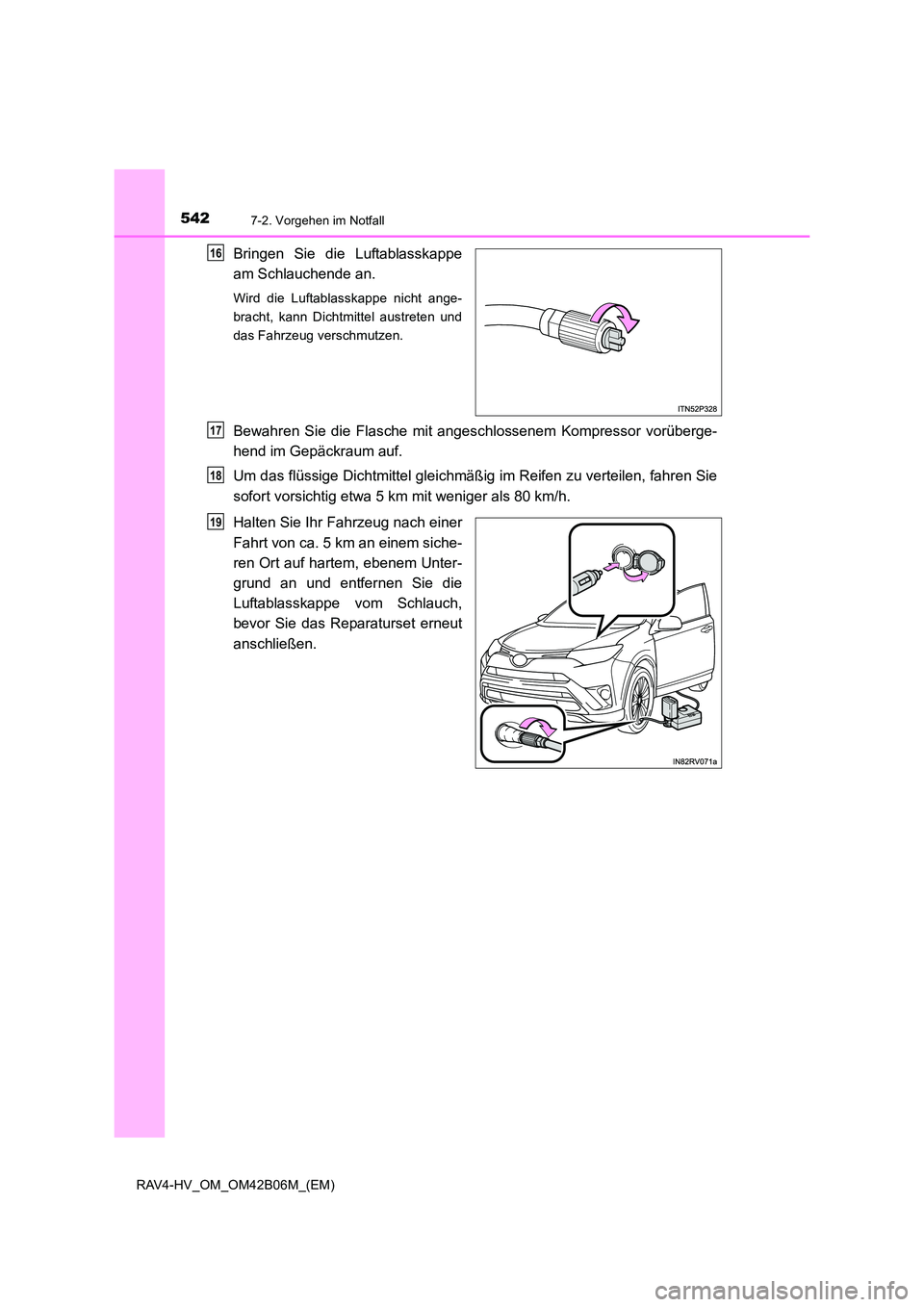

Bringen Sie die Luftablasskappe
am Schlauchende an.
Wird die Luftablasskappe nicht ange-
bracht, kann Dichtmittel austreten und
das Fahrzeug verschmutzen.
Bewahren Sie die Flasche mit angeschlossenem Kompressor vorüberge-
hend im Gepäckraum auf.
Um das flüssige Dichtmittel gleichmäßig im Reifen zu verteilen, fahren Sie
sofort vorsichtig etwa 5 km mit weniger als 80 km/h.
Halten Sie Ihr Fahrzeug nach einer
Fahrt von ca. 5 km an einem siche-
ren Ort auf hartem, ebenem Unter-
grund an und entfernen Sie die
Luftablasskappe vom Schlauch,
bevor Sie das Reparaturset erneut
anschließen.
16
17
18
19

5437-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten
Schalten Sie den Kompressor-
schalter ein und warten Sie einige
Sekunden, bevor Sie ihn wieder
ausschalten. Überprüfen Sie den
Reifendruck.Wenn der Reifendruck weniger
als 130 kPa (1,3 kgf/cm
2 oder
bar) beträgt: Der Reifen kann
nicht repariert werden. Setzen
Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Ver-
tragswerkstatt oder einer
anderen qualifizierten und ent-
sprechend ausgerüsteten Fach-
werkstatt in Verbindung.
Wenn der Reifendruck bei mindestens 130 kPa (1,3 kgf/cm
2 oder bar),
aber unter dem vorgeschriebenen Luftdru ck liegt: Fahren Sie mit Schritt
fort.
Wenn der Reifendruck dem vorgeschriebenen Luftdruck entspricht:
Fahren Sie mit Schritt fort.
Schalten Sie den Kompressorschalter ein und pumpen Sie den Reifen auf,
bis der vorgeschriebene Reifendruck erreicht ist. Fahren Sie etwa 5 km
und führen Sie anschließend Schritt durch.
20
1
2
21
3
22
21
19

5447-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
Bringen Sie die Luftablasskappe
am Schlauchende an.
Wird die Luftablasskappe nicht ange-
bracht, kann Dichtmittel austreten und
das Fahrzeug verschmutzen.
Bewahren Sie die Flasche mit angeschlossenem Kompressor im Gepäck-
raum auf.
Vermeiden Sie plötzliches Bremsen, plötzliches Beschleunigen und
scharfe Kurven, und fahren Sie vorsichtig mit weniger als 80 km/h zum
nächsten Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
■Reifenreparaturset
●Die Haltbarkeit des Dichtmittels ist begrenzt. Das Verfallsdatum ist auf der Flasche
angegeben. Ersetzen Sie das Dichtmittel vor Erreichen des Verfallsdatums. Ersatz
erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
● Das im Reifenreparaturset befindliche Dichtmittel kann nur einmal verwendet wer-
den, um einen einzigen Reifen provisorisch zu reparieren. Wenn das Dichtmittel ver-
wendet wurde und ersetzt werden muss, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und ent-
sprechend ausgerüstete Fachwerkstatt.
● Das Dichtmittel kann bei Außentemperaturen von -40 °C bis 60 °C verwendet wer-
den.
● Das Reparaturset ist ausschließlich für die Art und Größe von Reifen gedacht, die
ursprünglich an Ihrem Fahrzeug montiert waren. Verwenden Sie es nicht für andere
Reifengrößen als die Originalgröße oder für andere Zwecke.
● Das Dichtmittel kann Flecken auf Ihrer Kleidung verursachen.
● An einer Felge oder auf der Karosserieoberfläche kann das Dichtmittel bleibende
Flecken verursachen, wenn es nicht sofort entfernt wird. Wischen Sie das Dichtmittel
sofort mit einem nassen Tuch ab.
● Beim Betrieb des Reparatursets wird ein lautes Geräusch erzeugt. Dies weist nicht
auf eine Störung hin.
● Verwenden Sie das Reparaturset nicht zur Kontrolle oder Einstellung des Reifen-
drucks.
