2017 TOYOTA RAV4 HYBRID Betriebsanleitungen (in German)

3214-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)Wenn der Konstantgeschwindigkeitsregelungsmodus aus einem anderen Grund auto-
matisch ausgeschaltet wird, kann eine Funktionsstörung des Systems vorliegen. Set-
zen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ Warnmeldungen und Warnsummer der dynamischen Radar-Geschwindigkeitsre-
gelung
Warnmeldungen und Warnsummer zeigen eine Funktionsstörung des Systems an
oder sollen den Fahrer darauf hinweisen, dass besondere Vorsicht beim Fahren gebo-
ten ist. Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird,
lesen Sie diese und befolgen Sie die Anweisungen.
■ Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht korrekt
erkennt
In folgenden Situationen müssen Sie unter Umständen das Bremspedal treten, wenn
die Abbremsung durch das System nicht ausreicht, bzw. das Gaspedal treten, wenn
eine Beschleunigung erforderlich ist.
Da der Sensor möglicherweise nicht in der Lage ist, diese Fahrzeuge korrekt zu erken-
nen, wird die Abstandswarnung ( →S. 318) möglicherweise nicht aktiviert.
● Plötzlich einscherende Fahrzeuge
● Langsam fahrende Fahrzeuge
● Fahrzeuge, die nicht auf derselben Fahrspur fahren
● Fahrzeuge mit kleiner Heckfläche (unbeladene Anhänger usw.)
● Auf derselben Fahrspur fahrende Motorräder
● Wenn die Erfassung durch den Sensor durch von anderen Fahrzeugen aufgewirbel-
tes Wasser oder Schnee behindert wird
●Wenn Ihr Fahrzeug nach oben weist (durch
eine schwere Last im Gepäckraum usw.)

3224-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42B06M_(EM)■
Bedingungen, unter denen der Abstandsregelungsmodus möglicherweise nicht
korrekt funktioniert
Treten Sie in den folgenden Situationen das Bremspedal (oder je nach Umständen
das Gaspedal) nach Bedarf.
Da der Sensor möglicherweise nicht in der Lage ist, Fahrzeuge vor Ihrem Fahrzeug
korrekt zu erkennen, funktioniert das System eventuell nicht einwandfrei.
●Wenn das vorausfahrende Fahrzeug plötzlich an Geschwindigkeit verliert
●
Das vorausfahrende Fahrzeug hat extrem
viel Bodenfreiheit
● Wenn die Straße kurvig ist oder die Fahrspu-
ren eng sind
● Wenn die Lenkbewegungen nicht stabil sind
oder Ihre Position auf der Fahrspur nicht sta-
bil ist

323
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4-HV_OM_OM42B06M_(EM)

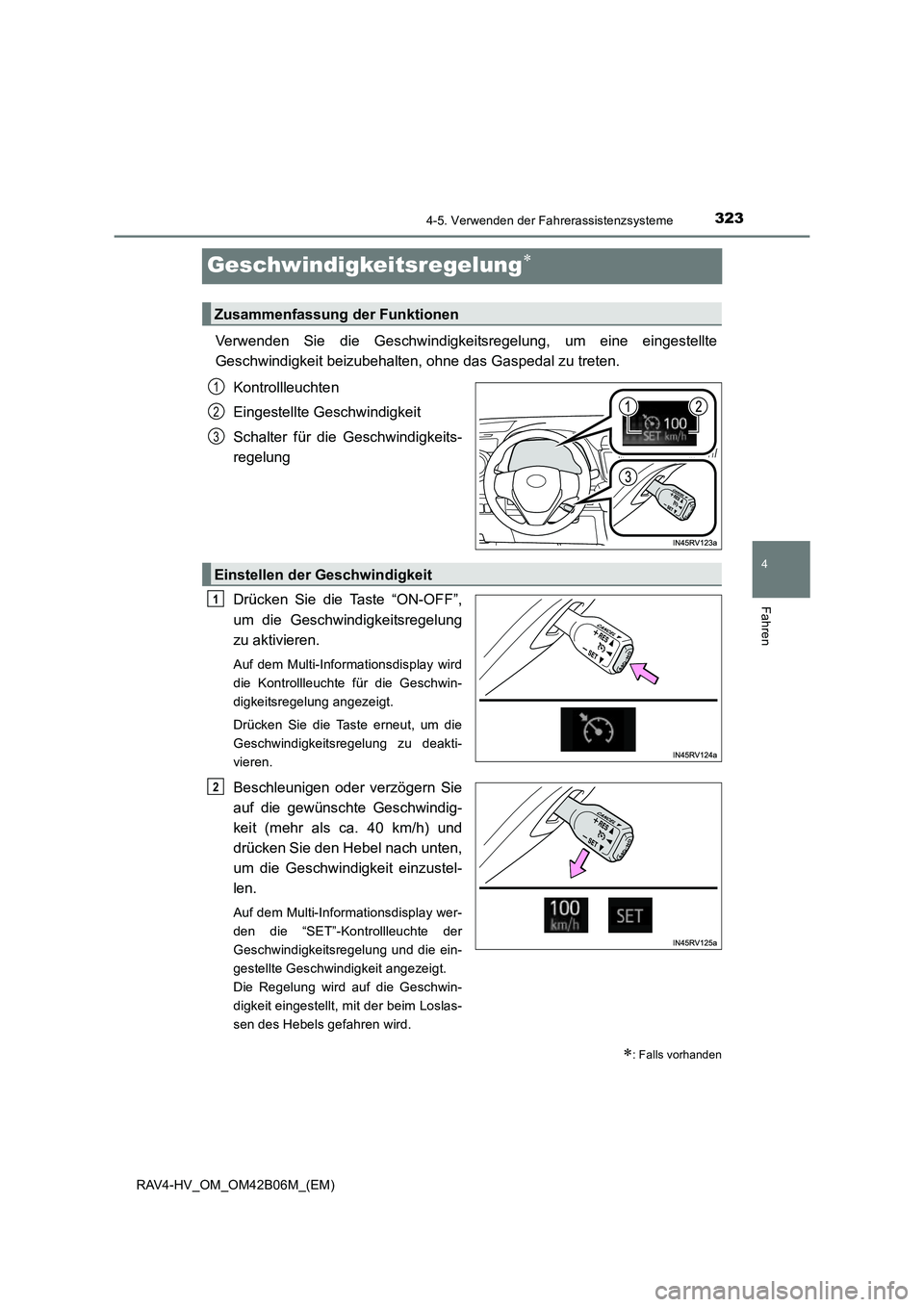

Geschwindigkeitsregelung∗
Verwenden Sie die Geschwindigkeitsregelung, um eine eingestellte
Geschwindigkeit beizubehalten, ohne das Gaspedal zu treten. Kontrollleuchten
Eingestellte Geschwindigkeit
Schalter für die Geschwindigkeits-
regelung
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Auf dem Multi-Informationsdisplay wird
die Kontrollleuchte für die Geschwin-
digkeitsregelung angezeigt.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Beschleunigen oder verzögern Sie
auf die gewünschte Geschwindig-
keit (mehr als ca. 40 km/h) und
drücken Sie den Hebel nach unten,
um die Geschwindigkeit einzustel-
len.
Auf dem Multi-Informationsdisplay wer-
den die “SET”-Kontrollleuchte der
Geschwindigkeitsregelung und die ein-
gestellte Geschwindigkeit angezeigt.
Die Regelung wird auf die Geschwin-
digkeit eingestellt, mit der beim Loslas-
sen des Hebels gefahren wird.
∗: Falls vorhanden
Zusammenfassung der Funktionen
1
2
3
Einstellen der Geschwindigkeit
1
2

3244-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42B06M_(EM)
Betätigen Sie den Hebel, bis die gewünschte Geschwindigkeit eingestellt ist.Geschwindigkeit erhöhen
Geschwindigkeit verringern
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Bewegen Sie den
Hebel in die gewünschte Richtung und
halten Sie ihn dort.
Die eingestellte Geschwindigkeit wird
wie folgt erhöht bzw. verringert:
Feineinstellung: Bei jeder Hebelbetätigung um 1 km/h
*1 oder 1 mph*2.
Grobeinstellung: Die eingestellte Geschwindigkeit wird so lange erhöht bzw. verrin-
gert, bis der Hebel losgelassen wird.
*1: Wenn die eingestellte Geschwindigkeit in “km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in “MPH” angezeigt wird
Ziehen Sie den Hebel zu sich, um
die Konstantgeschwindigkeitsrege-
lung abzubrechen.
Die Geschwindigkeitseinstellung wird
auch beim Betätigen der Bremsen auf-
gehoben.
Drücken Sie den Hebel nach oben,
um die Konstantgeschwindigkeits-
regelung fortzusetzen.
Das Fortsetzen ist erst ab einer Geschwindigkeit von ca. 40 km/h möglich.
Ändern der eingestellten Geschwindigkeit
1
2
Abbrechen und Fortsetzen der Konstantgeschwindigkeitsregelung
1
2

3254-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)
■Voraussetzungen für das Einschalten der Geschwindigkeitsregelung
●Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “S” wurde
gewählt.
● Die Geschwindigkeit beträgt mehr als ca. 40 km/h.
■ Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
●Das Fahrzeug kann normal beschleunigt werden. Nach dem Beschleunigen wird die
eingestellte Geschwindigkeit wieder aufgenommen.
● Die eingestellte Geschwindigkeit kann erhöht werden, ohne die Geschwindigkeitsre-
gelung ausschalten zu müssen. Beschleunigen Sie dazu auf die gewünschte
Geschwindigkeit und drücken Sie den Hebel nach unten, um die neue Geschwindig-
keit einzustellen.
■ Automatisches Ausschalten der Geschwindigkeitsregelung
Die Geschwindigkeitsregelung behält die Geschwindigkeit nicht länger bei, wenn eine
der folgenden Situationen eintritt:
●Die tatsächliche Geschwindigkeit fällt um mehr als ca. 16 km/h unter die eingestellte
Geschwindigkeit.
In diesem Fall wird die gespeicherte Geschwindigkeitseinstellung gelöscht.
● Die tatsächliche Geschwindigkeit beträgt weniger als ca. 40 km/h.
● VSC wird aktiviert.
● TRC wird für eine bestimmte Zeit aktiviert.
● Wenn das VSC- oder TRC-System ausgeschaltet wird.
■ Wenn die Warnmeldung für die Geschwindigkeitsregelung auf dem Multi-Infor-
mationsdisplay angezeigt wird
Drücken Sie die Taste “ON-OFF” einmal, um das System zu deaktivieren, und dann
erneut, um es wieder zu aktivieren.
Wenn die Sollgeschwindigkeit nicht eingestellt werden kann oder sich die Geschwin-
digkeitsregelung direkt nach der Aktivierung wieder ausschaltet, kann eine Funktions-
störung des Geschwindigkeitsregelsystems vorliegen. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

3264-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42B06M_(EM)
WARNUNG
■Vermeiden einer versehentlichen Betätigung der Geschwindigkeitsregelung
Schalten Sie die Geschwindigkeitsregelung mit der Taste “ON-OFF” aus, wenn sie
nicht verwendet wird.
■ Situationen, für die die Geschwin digkeitsregelung nicht geeignet ist
Verwenden Sie die Geschwindigkeitsregelung nicht in folgenden Situationen.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Bei steilen Bergabfahrten
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
● Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen oder Abschlepphilfe leisten

327
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4-HV_OM_OM42B06M_(EM)
Toyota-Einparkhilfesensor∗
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie , und drücken Sie anschließend .
Das Symbol wird angezeigt, um den Fahrer zu informieren, dass das System
betriebsbereit ist.
∗: Falls vorhanden
Beim parallelen Einparken oder bei der Einfahrt in eine Garage wird der
Abstand von Ihrem Fahrzeug zu in der Nähe befindlichen Hindernissen
von den Sensoren gemessen und Ihne n über das Multi-Informations-
display, das Audiosystemdisplay und einen Warnsummer mitgeteilt.
Achten Sie bei Verwendung dieses Systems stets auf die Umgebung.
Sensortypen
1
2
3
4
Ein-/Ausschalten des To yota-Einparkhilfesensors
1
2

3284-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42B06M_(EM)
Wenn die Sensoren ein Hindernis erfassen, wird der Fahrer über die folgen-
den Anzeigen über die Position des Hindernisses und die Entfernung zu die-
sem informiert.
■Multi-Informationsdisplay
Erfassung durch vordere Eck-
sensoren
Erfassung durch vordere Mittel-
sensoren
Erfassung durch hintere Eck-
sensoren
Erfassung durch hintere Mittel-
sensoren
Anzeige
1
2
3
4
