2017 TOYOTA RAV4 HYBRID Betriebsanleitungen (in German)

3695-1. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
RAV4-HV_OM_OM42B06M_(EM)■
Frontscheibenwischer-Enteiser (fa
lls vorhanden)/Frontscheibenhei-
zung (falls vorhanden)
Diese Funktion dient der Verhütung von Eisbildung auf der Windschutz-
scheibe und den Scheibenwischerblättern.
Drücken Sie den Schalter, um das
System ein- bzw. auszuschalten.
Die Kontrollleuchte leuchtet auf,
wenn das System eingeschaltet ist.
Fahrzeuge mit Frontscheibenwi-
scher-Enteiser:
Der Frontscheibenwischer-Enteiser
schaltet sich nach einer bestimm-
ten Zeit automatisch aus.
Fahrzeuge mit Frontscheibenhei-
zung:
• Die Frontscheibenheizung schal- tet sich nach 4 Minuten automa-
tisch aus.
• Wenn die Außentemperatur 5 °C oder mehr beträgt, ist die Frontscheibenhei-
zung deaktiviert.
*1: Schalter für den Frontscheibenwischer-Enteiser
*2: Schalter für die Frontscheibenheizung

3705-1. Verwenden von Klimaanlage und Scheibenheizung
RAV4-HV_OM_OM42B06M_(EM)■

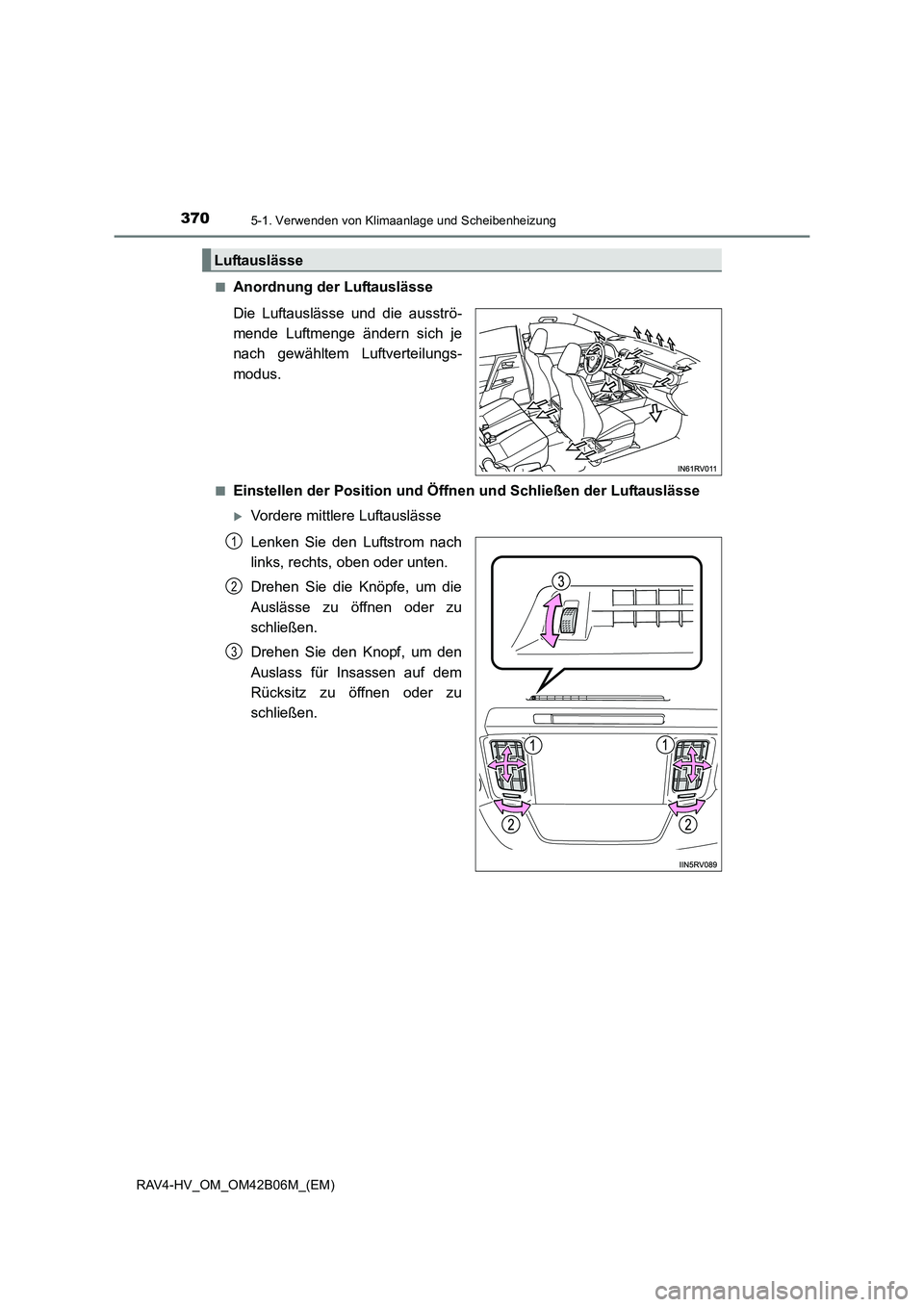

Anordnung der Luftauslässe
Die Luftauslässe und die ausströ-
mende Luftmenge ändern sich je
nach gewähltem Luftverteilungs-
modus.
■Einstellen der Position und Öffnen und Schließen der Luftauslässe
XVordere mittlere Luftauslässe
Lenken Sie den Luftstrom nach
links, rechts, oben oder unten.
Drehen Sie die Knöpfe, um die
Auslässe zu öffnen oder zu
schließen.
Drehen Sie den Knopf, um den
Auslass für Insassen auf dem
Rücksitz zu öffnen oder zu
schließen.
Luftauslässe
1
2
3

3715-1. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
RAV4-HV_OM_OM42B06M_(EM)
XVordere seitliche Luftauslässe
Lenken Sie den Luftstrom nach
links, rechts, oben oder unten.
Auslass öffnen.
Auslass schließen.
■Betrieb der Klimaanlage im Eco-Fahrmodus
Um den Kraftstoffverbrauch gering zu halten, wird die Klimaanlage im Eco-Fahrmodus
folgendermaßen gesteuert:
●Motordrehzahl und Kompressorbetrieb werden gesteuert, um die Heiz-/Kühlleistung
zu begrenzen
● Die Höhe der Gebläsestufe wird im Automatik-Modus begrenzt
Führen Sie zur Verbesserung der Klimaanlagenleistung folgende Schritte durch:
● Ändern Sie die Gebläsestufe
● Ändern Sie die Temperatureinstellung
● Schalten Sie den Eco-Fahrmodus aus ( →S. 246)
■ Verwendung des Automatik-Modus
Die Gebläsestufe wird automatisch entsprechend der Temperatureinstellung und den
Umgebungsbedingungen angepasst.
Daher kann das Gebläse unmittelbar nach dem Drücken von für eine Weile
stoppen, bis warme oder kalte Luft zur Verfügung steht.
1
2

3725-1. Verwenden von Klimaanlage und Scheibenheizung
RAV4-HV_OM_OM42B06M_(EM)■
Beschlagen der Fenster
●Bei hoher Luftfeuchtigkeit im Fahrzeug können die Fenster schnell beschlagen.
Durch Einschalten von wird die aus den Luftauslässen austretende Luft ent-
feuchtet und der Beschlag wird wirkungsvoll von der Windschutzscheibe entfernt.
● Wenn Sie ausschalten, können die Fenster leichter beschlagen.
● Die Fenster können beschlagen, wenn der Umwälzluft-Modus verwendet wird.
■ Außenluft-/Umwälzluft-Modus
●Schalten Sie mit der Taste zum Umschalten zwischen Außenluft-/Umwälzluft-Modus
auf den Umwälzluft-Modus, wenn Sie auf staubigen Straßen, in Tunneln oder bei
hohem Verkehrsaufkommen fahren. Dadurch wird wirkungsvoll verhindert, dass
Außenluft in den Innenraum des Fahrzeugs gelangt. Die Wahl des Umwälzluft-
Modus bei Kühlbetrieb ermöglicht außerdem eine wirksame Kühlung des Innen-
raums.
● Je nach Temperatureinstellung oder Innenraumtemperatur wird eventuell automa-
tisch zwischen Außenluft- und Umwälzluft-Modus umgeschaltet.
■ Bei niedriger Außentemperatur
Die Entfeuchtungsfunktion arbeitet möglicherweise nicht, obwohl gedrückt
wurde.
■ Frontscheibenheizung (falls vorhanden)
Wenn Sie versuchen, die Frontscheibenheizung bei einer Außentemperatur von 5
°C
oder mehr einzuschalten, blinkt die Kontrollleuchte auf dem Schalter für die Front-
scheibenheizung 5-mal. Die Frontscheibenheizung ist in diesem Fall deaktiviert.
■ Lüftungs- und Klimaanlagengerüche
●Stellen Sie die Klimaanlage auf Außenluft-Modus, um frische Luft in das Fahrzeug zu
lassen.
● Während des Betriebs können verschiedene Gerüche von außen und von innerhalb
des Fahrzeugs in die Klimaanlage gelangen und sich dort ansammeln. Dadurch kön-
nen Gerüche aus den Luftauslässen austreten.
● So verhindern Sie die Entstehung von Gerüchen:
• Schalten Sie die Klimaanlage nach Möglichkeit in den Außenluft-Modus, bevor
Sie das Fahrzeug ausschalten.
• Unmittelbar nach dem Einschalten der Klimaanlage im Automatik-Modus kann der Beginn des Gebläsebetriebs um eine kurze Zeitspanne verzögert werden.
■ Klimaanlagenfilter
→S. 459
■ Persönliche Einstellungen
Verschiedene Einstellungen (z. B. für den Außenluft-/Umwälzluft-Modus) können
geändert werden.
(Anpassbare Funktionen: →S. 590)

3735-1. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
RAV4-HV_OM_OM42B06M_(EM)
WARNUNG
■So verhindern Sie ein Beschlagen der Windschutzscheibe
●Verwenden Sie bei extrem feuchter Witterung während des Kaltluftbetriebs nicht
. Aufgrund des Temperaturunterschieds zwischen der Außenluft und der
Windschutzscheibe kann die Außenseite der Windschutzscheibe beschlagen und
die Sicht behindern.
■ So vermeiden Sie Verbrennungen
●Berühren Sie nicht die Oberfläche der Außenspiegel, während die Außenspiegel-
heizungen eingeschaltet sind.
● Fahrzeuge mit Frontscheibenwischer-Enteiser: Berühren Sie nicht den unteren Teil
der Windschutzscheibe oder den Scheibenbereich neben den A-Säulen, während
der Frontscheibenwischer-Enteiser eingeschaltet ist.
● Fahrzeuge mit Frontscheibenheizung: Berühren Sie nicht die Windschutzscheibe
oder den Scheibenbereich neben den A-Säulen, während die Frontscheibenhei-
zung eingeschaltet ist.
HINWEIS
■So verhindern Sie ein Entladen der 12-V-Batterie
Lassen Sie die Klimaanlage bei ausgeschaltetem Hybridsystem nicht länger als
nötig laufen.
●Legen Sie keine Gegenstände, die die Luft-
auslässe verdecken könnten, auf die Instru-
mententafel. Anderenfalls kann der
Luftstrom behindert werden und die Wind-
schutzscheibenbeheizung kann in der Folge
den Beschlag nicht entfernen.

3745-1. Verwenden von Klimaanlage und Scheibenheizung
RAV4-HV_OM_OM42B06M_(EM)
Lenkradheizung∗/Sitzheizungen∗
∗: Falls vorhanden
Mit der Lenkradheizung und den Sitzheizungen werden die seitlichen
Griffe des Lenkrads bzw. die Sitze beheizt.
WARNUNG
●Wenn folgende Personen bei eingeschalteter Lenkrad- oder Sitzheizung mit dem
Lenkrad oder den Sitzen in Berührung kommen, besteht Verletzungsgefahr:
• Säuglinge, Kleinkinder, ältere Personen, Kranke und Körperbehinderte
• Personen mit empfindlicher Haut
• Erschöpfte Personen
• Personen unter Einfluss von Alkohol oder Müdigkeit verursachenden Medika-
menten (Schlaftabletten, Erkältungsmittel usw.)
● Beachten Sie die folgenden Vorsichtsmaßregeln, um geringfügige Verbrennungen
oder Überhitzung zu vermeiden:
• Decken Sie den Sitz bei eingeschalteter Sitzheizung nicht mit einer Decke oder
einem Kissen ab.
• Verwenden Sie die Sitzheizung nur bei Bedarf.
HINWEIS
● Legen Sie keine schweren, scharfkantigen Gegenstände auf die Sitze und achten
Sie darauf, dass keine Nadeln, Nägel usw. in die Sitze gesteckt werden.
● Um ein Entladen der 12-V-Batterie zu verhindern, verwenden Sie die Funktionen
nicht, wenn das Hybridsystem nicht in Betrieb ist.

3755-1. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
RAV4-HV_OM_OM42B06M_(EM)
Lenkradheizung ein-/ausschalten
Die Kontrollleuchte leuchtet, wenn die
Lenkradheizung in Betrieb ist.
Die Lenkradheizung kann benutzt werden, wenn sich der Start-Schalter im Modus ON
befindet.
■
Vordersitze
Sitzheizung einschaltenLinker Vordersitz (hohe Stufe)
Linker Vordersitz (niedrige
Stufe)
Rechter Vordersitz (hohe Stufe)
Rechter Vordersitz (niedrige
Stufe)
Die Kontrollleuchte leuchtet, wenn
die Vordersitzheizung in Betrieb ist.
Lenkradheizung
Sitzheizungen
1
2
3
4

3765-1. Verwenden von Klimaanlage und Scheibenheizung
RAV4-HV_OM_OM42B06M_(EM)■
Rücksitze (falls vorhanden)
Rücksitzheizung ein-/ausschalten
Die Kontrollleuchte leuchtet, wenn die
Rücksitzheizung in Betrieb ist.
●
Die Sitzheizungen können verwendet werden, wenn sich der Start-Schalter im
Modus ON befindet.
● Schalten Sie die Vordersitzheizung aus, wenn Sie sie nicht verwenden, indem Sie
den Schalter in die Neutralstellung bringen. Die Kontrollleuchte erlischt.
● In den folgenden Situationen arbeitet die Rücksitzheizung nicht und die Kontroll-
leuchte auf dem Schalter blinkt 5-mal.
• Wenn sowohl die Frontscheibenheizung als auch die Scheinwerfer und die Nebel-
scheinwerfer eingeschaltet sind
• Wenn sowohl die Frontscheibenheizung als auch die Scheinwerfer und die Nebel- scheinwerfer eingeschaltet werden, während die Rücksitzheizung in Betrieb ist
(wenn die Frontscheibenheizung, die Scheinwerfer oder die Nebelscheinwerfer
ausgeschaltet wird/werden, nimmt die Rücksitzheizung den Betrieb automatisch
wieder auf)
