3534-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)
WARNUNG
■Wenn die Systeme TRC/VSC/Anhängerstabilisierung ausgeschaltet sind
Seien Sie besonders vorsichtig und fahren Sie mit einer den Fahrbahnbedingungen
angemessenen Geschwindigkeit. Schalten Sie die Systeme TRC/VSC/Anhängersta-
bilisierung nur aus, wenn es wirklich erforderlich ist, da diese Systeme dazu beitra-
gen, die Stabilität und Antriebskraft des Fahrzeugs zu gewährleisten.
■ Reifenwechsel
Stellen Sie sicher, dass alle Reifen hinsichtlich Größe, Marke, Laufflächenmuster
und Gesamt-Tragfähigkeit den Vorgaben entsprechen. Stellen Sie außerdem sicher,
dass die Reifen auf den empfohlenen Reifendruck aufgepumpt sind.
Die Systeme ABS, TRC, VSC und Anhängerstabilisierung funktionieren nicht ord-
nungsgemäß, wenn unterschiedliche Reifen am Fahrzeug montiert sind.
Weitere Informationen zum Wechsel von Reifen oder Rädern erhalten Sie bei einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt.
■ Handhabung von Reifen und Radaufhängung
Die Verwendung fehlerhafter Reifen oder Veränderungen an der Radaufhängung
beeinträchtigen die Fahrerassistenzsysteme und können zu Funktionsstörungen
eines Systems führen.
■ Vorsichtsmaßregeln bezüglich der Anhängerstabilisierung
Das Anhängerstabilisierungssystem kann nicht in allen Situationen ein Schlingern
des Anhängers reduzieren. In Abhängigkeit von vielen Faktoren, wie beispielsweise
dem Zustand des Fahrzeugs, des Anhängers, der Fahrbahnoberfläche und der
Fahrumgebung, arbeitet das Anhängerstabilisierungssystem unter Umständen nicht
effizient. Lesen Sie bitte die Informationen zum korrekten Anhängerbetrieb in der
Betriebsanleitung Ihres Anhängers.
■ Wenn der Anhänger ins Schlingern gerät
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Halten Sie das Lenkrad gut fest. Lenken Sie geradeaus.
Versuchen Sie nicht, das Schlingern des Anhängers durch Lenkbewegungen unter
Kontrolle zu bringen.
● Beginnen Sie sofort damit, das Gaspedal nach und nach loszulassen, um die
Geschwindigkeit allmählich zu verringern.
Erhöhen Sie nicht die Geschwindigkeit. Betätigen Sie nicht das Bremspedal oder
die Feststellbremse.
Wenn Sie keine extremen Korrekturmaßnahmen mit dem Lenkrad oder den Brem-
sen vornehmen, sollte es zur Stabilisierung von Fahrzeug und Anhänger kommen.
( → S. 233)

3544-6. Fahrhinweise
RAV4-HV_OM_OM42B06M_(EM)
Hinweise zum Fahren eines Hybridfahrzeugs
◆Verwendung des Eco-Fahrmodus
Im Eco-Fahrmodus kann das der Gaspedalbetätigung entsprechende
Drehmoment sanfter erzeugt werden als unter normalen Bedingungen.
Außerdem wird der Betrieb der Klimaanlage (Heizen bzw. Kühlen) auf ein
Minimum reduziert, wodurch ein geringerer Kraftstoffverbrauch erzielt wird.
( → S. 246)
◆Nutzung der Hybridsystem-Anzeige
Eine umweltfreundliche Fahrweise kann erzielt werden, indem Sie die
Hybridsystem-Anzeige im Eco-Bereich halten. ( →S. 111)
◆Betätigung des Schalt-/Wählhebels
Schalten Sie den Schalt-/Wählhebel beim Anhalten an einer Ampel oder
bei starkem Verkehrsaufkommen usw. auf “D”. Schalten Sie den Schalt-/
Wählhebel beim Parken auf “P”. Di e Verwendung der Stellung “N” trägt
nicht zur Kraftstoffeinsparung bei. In Stellung “N” läuft zwar der Ottomotor,
es kann jedoch kein Strom erzeugt werden. Durch den Betrieb der Klima-
anlage usw. wird außerdem Leistung der Hybridbatterie (Traktionsbatterie)
verbraucht.
◆Treten des Gaspedals/Bremspedals
● Fahren Sie vorausschauend. Vermeiden Sie abruptes Beschleunigen
und Abbremsen. Gleichmäßiges Beschleunigen und Abbremsen führt
zu einer effektiveren Nutzung des Elektromotors (Traktionsmotors),
ohne dass die Leistung des Ottomotors benötigt wird.
● Vermeiden Sie wiederholtes Beschl eunigen. Wiederholtes Beschleuni-
gen verbraucht die Leistung der Hybridbatterie (Traktionsbatterie) und
führt dadurch zu erhöhtem Kraftstoffverbrauch. Wird das Gaspedal
beim Fahren leicht losgelassen, kann sich die Batterieleistung wieder
aufbauen.
Beachten Sie für eine wirtschaftliche und umweltbewusste Fahrweise
die folgenden Punkte:

3554-6. Fahrhinweise
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)

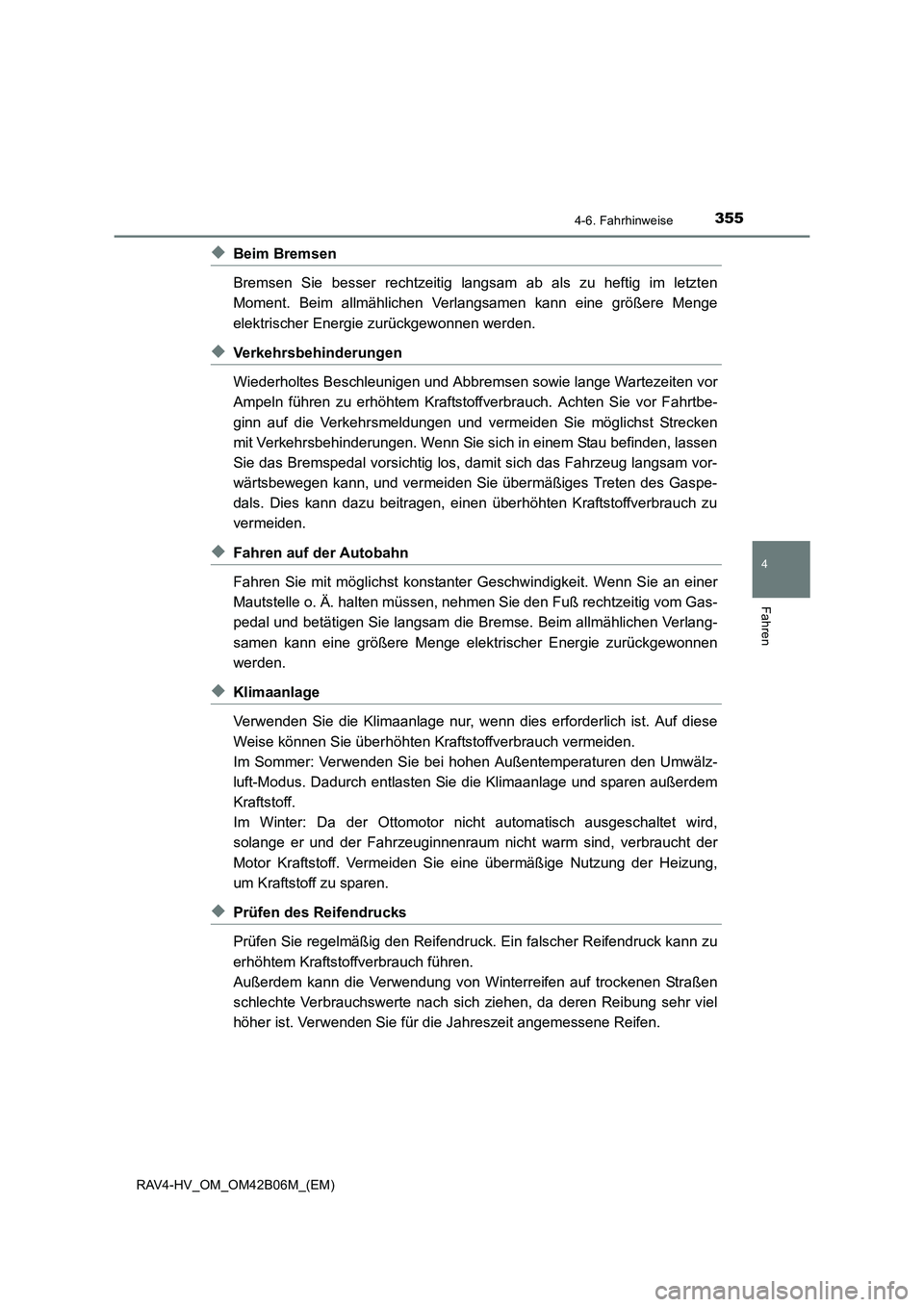

◆Beim Bremsen
Bremsen Sie besser rechtzeitig langsam ab als zu heftig im letzten
Moment. Beim allmählichen Verlangsamen kann eine größere Menge
elektrischer Energie zurückgewonnen werden.
◆Verkehrsbehinderungen
Wiederholtes Beschleunigen und Abbremsen sowie lange Wartezeiten vor
Ampeln führen zu erhöhtem Kraftstoffverbrauch. Achten Sie vor Fahrtbe-
ginn auf die Verkehrsmeldungen und vermeiden Sie möglichst Strecken
mit Verkehrsbehinderungen. Wenn Sie sich in einem Stau befinden, lassen
Sie das Bremspedal vorsichtig los, damit sich das Fahrzeug langsam vor-
wärtsbewegen kann, und vermeiden Sie übermäßiges Treten des Gaspe-
dals. Dies kann dazu beitragen, einen überhöhten Kraftstoffverbrauch zu
vermeiden.
◆Fahren auf der Autobahn
Fahren Sie mit möglichst konstanter Geschwindigkeit. Wenn Sie an einer
Mautstelle o. Ä. halten müssen, nehmen Sie den Fuß rechtzeitig vom Gas-
pedal und betätigen Sie langsam die Bremse. Beim allmählichen Verlang-
samen kann eine größere Menge el ektrischer Energie zurückgewonnen
werden.
◆Klimaanlage
Verwenden Sie die Klimaanlage nur, wenn dies erforderlich ist. Auf diese
Weise können Sie überhöhten Kraftstoffverbrauch vermeiden.
Im Sommer: Verwenden Sie bei hohen Außentemperaturen den Umwälz-
luft-Modus. Dadurch entlasten Sie die Klimaanlage und sparen außerdem
Kraftstoff.
Im Winter: Da der Ottomotor nicht automatisch ausgeschaltet wird,
solange er und der Fahrzeuginnenraum nicht warm sind, verbraucht der
Motor Kraftstoff. Vermeiden Sie eine übermäßige Nutzung der Heizung,
um Kraftstoff zu sparen.
◆Prüfen des Reifendrucks
Prüfen Sie regelmäßig den Reifendruck. Ein falscher Reifendruck kann zu
erhöhtem Kraftstoffverbrauch führen.
Außerdem kann die Verwendung von Winterreifen auf trockenen Straßen
schlechte Verbrauchswerte nach sich ziehen, da deren Reibung sehr viel
höher ist. Verwenden Sie für die Jahreszeit angemessene Reifen.

3564-6. Fahrhinweise
RAV4-HV_OM_OM42B06M_(EM)
◆Gepäck
Der Transport von schwerem Gepäck erhöht den Kraftstoffverbrauch. Ver-
meiden Sie es, unnötiges Gepäck mitzuführen. Große Dachgepäckträger
steigern ebenfalls den Kraftstoffverbrauch.
◆Warmlaufen des Motors vor der Fahrt
Es ist nicht erforderlich, den Motor warmlaufen zu lassen, da sich der kalte
Ottomotor automatisch ein- und ausschaltet. Häufige Kurzstreckenfahrten
führen dazu, dass der Motor wiederholt warmläuft, was den Kraftstoffver-
brauch erhöhen kann.

357
4
4-6. Fahrhinweise
Fahren
RAV4-HV_OM_OM42B06M_(EM)
Hinweise für den Winterbetrieb
●Verwenden Sie den Außentemperaturen angemessene Flüssigkeiten.
• Motoröl
• Motorkühlmittel
• Waschflüssigkeit
● Lassen Sie den Zustand der 12-V-Batterie von einem Service-Mechaniker
überprüfen.
● Lassen Sie das Fahrzeug mit vier Winterreifen ausrüsten oder kaufen Sie
einen Satz Schneeketten für die Vorderreifen.
Stellen Sie sicher, dass alle Reifen hinsichtlich Größe und Marke identisch sind und
dass die Ketten der Reifengröße entsprechen.
Gehen Sie gemäß den Fahrbedingungen wie folgt vor:
●Versuchen Sie nicht, ein Fenster gewaltsam zu öffnen oder einen angefro-
renen Scheibenwischer zu bewegen. Gießen Sie warmes Wasser über
den gefrorenen Bereich, um das Eis zu schmelzen. Wischen Sie das Was-
ser sofort ab, um ein Anfrieren zu verhindern.
● Um die ordnungsgemäße Funktion des Gebläses der Klimaanlage zu
gewährleisten, entfernen Sie Schnee, der sich auf den Lufteinlässen vor
der Windschutzscheibe angesammelt hat.
● Prüfen Sie, ob sich Eis oder Schnee auf den Außenleuchten, dem Fahr-
zeugdach, dem Fahrwerk, rund um die Reifen oder an den Bremsen ange-
sammelt hat, und entfernen Sie eventuelle Ansammlungen.
● Entfernen Sie jeglichen Schnee oder Schlamm von Ihren Schuhsohlen,
bevor Sie ins Fahrzeug einsteigen.
Führen Sie vor dem Fahren im Winter die erforderlichen Vorbereitun-
gen und Überprüfungen durch. Passen Sie Ihre Fahrweise immer den
Witterungsbedingungen an.
Vorbereitung auf den Winter
Vor Fahrtantritt

3584-6. Fahrhinweise
RAV4-HV_OM_OM42B06M_(EM)
Beschleunigen Sie langsam, halten Sie einen Sicherheitsabstand zum vor-
ausfahrenden Fahrzeug ein und fahren Si e mit verminderter, den Fahrbahn-
bedingungen angepasster Geschwindigkeit.
● Parken Sie das Fahrzeug und stellen Sie den Schalt-/Wählhebel auf “P”,
ohne die Feststellbremse zu betätigen. Die Feststellbremse kann festfrie-
ren und dann nicht mehr zu lösen sein. Wenn Sie das Fahrzeug parken,
ohne die Feststellbremse zu betätigen, müssen Sie die Räder mit Unter-
legkeilen blockieren.
Anderenfalls kann es zu Gefahrensituationen kommen, da das Fahrzeug
unerwartet wegrollen und möglicherweise einen Unfall verursachen kann.
● Wenn Sie das Fahrzeug ohne betätigte Feststellbremse parken, stellen
Sie sicher, dass der Schalt-/Wählhebel nicht aus Position “P” bewegt wer-
den kann.
*
*
: Der Schalt-/Wählhebel wird gesperrt, wenn versucht wird, ohne gedrücktes Brem-
spedal in eine andere Position als “P” zu schalten. Falls der Schalt-/Wählhebel aus
Position “P” bewegt werden kann, liegt möglicherweise eine Störung der
Schaltsperre vor. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
XFahrzeuge ohne 225/60R18-Reifen
Verwenden Sie Schneeketten der korrekten Größe.
Für jede Reifengröße gibt es passende Schneeketten.
Seitliche Kette: Durchmesser 3 mm
10 mm breit
30 mm lang
Laufflächenkette: Durchmesser 4 mm
14 mm breit
25 mm lang
XFahrzeuge mit 225/60R18-Reifen
Schneeketten dürfen nicht aufgezogen werden.
Verwenden Sie stattdessen Winterreifen.
Während der Fahrt
Beim Parken des Fahrzeugs
Auswählen der Schneeketten
1
2
3
4
5
6

3594-6. Fahrhinweise
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)
Die Vorschriften für die Verwendung von Schneeketten können je nach Land
und Straßenart unterschiedlich sein. Machen Sie sich daher immer mit den
jeweiligen örtlichen Vorschriften vertraut, bevor Sie Schneeketten aufziehen.
■Aufziehen von Schneeketten
Beachten Sie die nachfolgenden Vorsichtsmaßregeln beim Aufziehen und Abnehmen
von Schneeketten:
●Das Aufziehen und Abnehmen der Schneeketten muss an einem sicheren Ort erfol-
gen.
● Bringen Sie Schneeketten nur an den Vorderreifen an. Ziehen Sie keine Schneeket-
ten auf die Hinterreifen auf.
● Ziehen Sie die Schneeketten so fest wie möglich auf die Vorderreifen auf. Spannen
Sie die Ketten nach einer Strecke von 0,5  1,0 km nach.
● Bringen Sie die Schneeketten gemäß der mit den Ketten gelieferten Anleitung an.
Vorschriften zur Verwendung von Schneeketten
WARNUNG
■Fahren mit Winterreifen
Beachten Sie folgende Vorsichtsmaßregeln, um die Unfallgefahr zu minimieren.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
●Verwenden Sie Reifen der vorgeschriebenen Größe.
● Sorgen Sie für die Einhaltung des empfohlenen Luftdrucks.
● Überschreiten Sie weder die allgemeine Geschwindigkeitsbegrenzung noch die
Geschwindigkeitsbegrenzung für die verwendeten Winterreifen.
● Ziehen Sie auf alle Räder Winterreifen auf und nicht nur auf einige Räder.
■ Fahren mit Schneeketten
Beachten Sie folgende Vorsichtsmaßregeln, um die Unfallgefahr zu minimieren.
Anderenfalls kann das Fahrzeug möglicherweise nicht sicher gefahren werden, was
zu tödlichen oder schweren Verletzungen führen kann.
●Überschreiten Sie nicht die für die Schneeketten vorgeschriebene Geschwindig-
keitsbegrenzung oder 50 km/h, je nachdem, was niedriger ist.
● Vermeiden Sie holprige Fahrbahnen und Schlaglöcher.
● Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkmanöver, plötzliches Brem-
sen und Schaltvorgänge, die eine plötzliche Motorbremswirkung hervorrufen.
● Setzen Sie die Geschwindigkeit entsprechend herab, ehe Sie in eine Kurve einfah-
ren, um die Kontrolle über das Fahrzeug zu behalten.
● Verwenden Sie nicht das LDA-System (Spurwechselwarnung mit Steuerung der
Lenkung) (falls vorhanden).

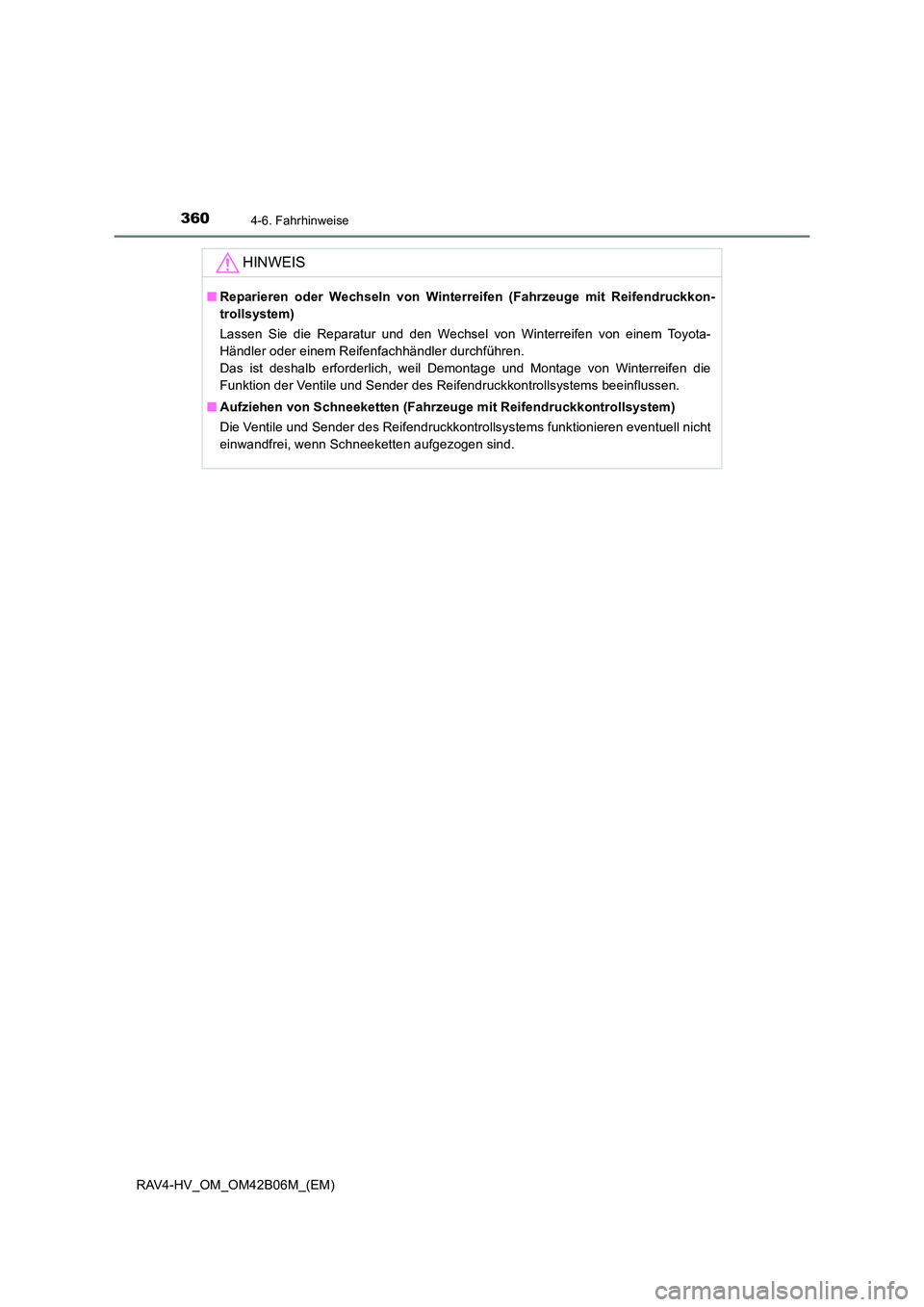

3604-6. Fahrhinweise
RAV4-HV_OM_OM42B06M_(EM)
HINWEIS
■Reparieren oder Wechseln von Winterreifen (Fahrzeuge mit Reifendruckkon-
trollsystem)
Lassen Sie die Reparatur und den Wechsel von Winterreifen von einem Toyota-
Händler oder einem Reifenfachhändler durchführen.
Das ist deshalb erforderlich, weil Demontage und Montage von Winterreifen die
Funktion der Ventile und Sender des Reifendruckkontrollsystems beeinflussen.
■ Aufziehen von Schneeketten (Fahrzeuge mit Reifendruckkontrollsystem)
Die Ventile und Sender des Reifendruckkontrollsystems funktionieren eventuell nicht
einwandfrei, wenn Schneeketten aufgezogen sind.
