4176-2. Fahrzeugwartung
RAV4-HV_OM_OM42B06M_(EM)
6
Wartung und Pflege des Fahrzeugs
WARNUNG
■Wenn Ihr Fahrzeug nicht ordnungsgemäß gewartet wird
Eine nicht ordnungsgemäße Wartung kann schwere Schäden am Fahrzeug und
möglicherweise tödliche oder schwere Verletzungen zur Folge haben.
■ Handhabung der 12-V-Batterie
Pole, Anschlussklemmen und Zubehörteile der 12-V-Batterie enthalten Blei und Blei-
verbindungen, die bekanntermaßen Schädigungen des Gehirns verursachen kön-
nen. Waschen Sie sich die Hände, wenn Sie die Batterie angefasst haben.
(→ S. 432)

4186-3. Wartung in Eigenregie
RAV4-HV_OM_OM42B06M_(EM)
Vorsichtsmaßregeln bei Wartungsarbeiten in
Eigenregie
Wenn Sie Wartungsarbeiten selbst ausführen, befolgen Sie unbedingt
die in diesen Abschnitten beschriebenen Schritte.
PrüfpunkteTeile und Werkzeuge
Zustand der
12-V-Batterie
(→ S. 432)• Herkömmlicher Schlüssel (für Batterieklemmen-Befesti-
gungsschrauben)
Füllstand des
Motor-/Leistungs-
steuereinheit-
Kühlmittels
(→ S. 428)
• “Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmit-
tel) oder ein gleichermaßen hochwertiges, äthylenglykol-
haltiges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebiger, hybri-
der, organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmit-
tel) ist eine Mischung aus 50 % Kühlmittel und 50 % destil-
liertem Wasser.
• Trichter (der nur zum Nachfüllen von Kühlmittel verwendetwird)
Motorölstand
(→ S. 424)
• “Toyota Genuine Motor Oil” (Original Toyota-Motoröl) oder
gleichwertiges Motoröl
• Lappen oder Papiertuch
• Trichter (der nur zum Nachfüllen von Motoröl verwendetwird)
Sicherungen
(→ S. 464)• Sicherung mit derselben Amperezahl wie das Original
Lampen ( →S. 468)
• Glühlampe mit derselben Nummer und Wattzahl wie das
Original
• Kreuzschlitzschraubendreher
• Schlitzschraubendreher
• Schlüssel
Kühler und
Kondensator
(→ S. 429)

Reifendruck
(→ S. 454)• Reifendruckmesser• Druckluftkompressor
Waschflüssigkeit
(→ S. 430)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Gebrauch im Winter)
• Trichter (der nur zum Nachfüllen von Wasser oder Wasch-flüssigkeit verwendet wird)

4196-3. Wartung in Eigenregie
RAV4-HV_OM_OM42B06M_(EM)
6
Wartung und Pflege des Fahrzeugs

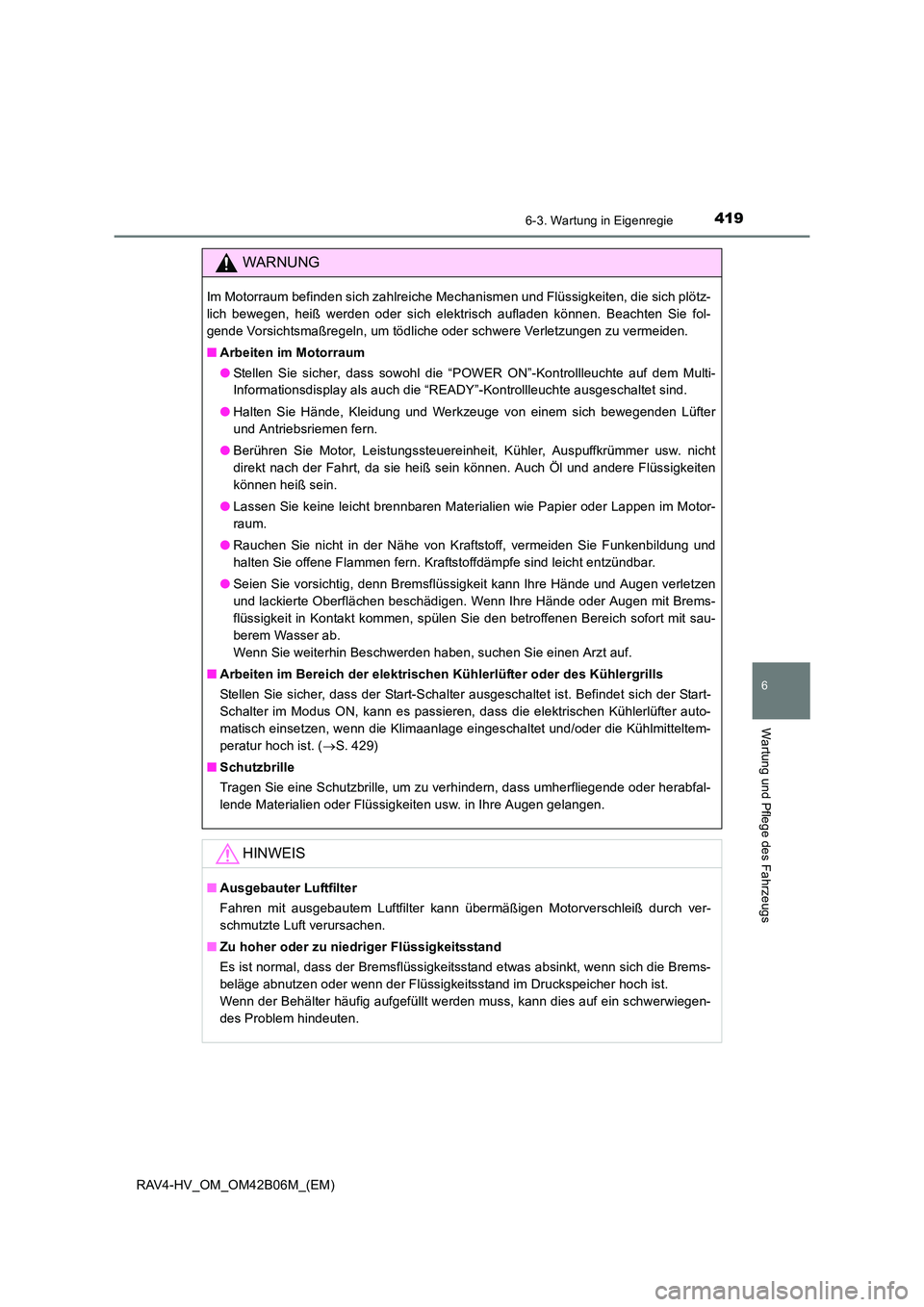

WARNUNG
Im Motorraum befinden sich zahlreiche Mechanismen und Flüssigkeiten, die sich plötz-
lich bewegen, heiß werden oder sich elektrisch aufladen können. Beachten Sie fol-
gende Vorsichtsmaßregeln, um tödliche oder schwere Verletzungen zu vermeiden.
■Arbeiten im Motorraum
●Stellen Sie sicher, dass sowohl die “POWER ON”-Kontrollleuchte auf dem Multi-
Informationsdisplay als auch die “READY”-Kontrollleuchte ausgeschaltet sind.
● Halten Sie Hände, Kleidung und Werkzeuge von einem sich bewegenden Lüfter
und Antriebsriemen fern.
● Berühren Sie Motor, Leistungssteuereinheit, Kühler, Auspuffkrümmer usw. nicht
direkt nach der Fahrt, da sie heiß sein können. Auch Öl und andere Flüssigkeiten
können heiß sein.
● Lassen Sie keine leicht brennbaren Materialien wie Papier oder Lappen im Motor-
raum.
● Rauchen Sie nicht in der Nähe von Kraftstoff, vermeiden Sie Funkenbildung und
halten Sie offene Flammen fern. Kraftstoffdämpfe sind leicht entzündbar.
● Seien Sie vorsichtig, denn Bremsflüssigkeit kann Ihre Hände und Augen verletzen
und lackierte Oberflächen beschädigen. Wenn Ihre Hände oder Augen mit Brems-
flüssigkeit in Kontakt kommen, spülen Sie den betroffenen Bereich sofort mit sau-
berem Wasser ab.
Wenn Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
■ Arbeiten im Bereich der elektrischen Kühlerlüfter oder des Kühlergrills
Stellen Sie sicher, dass der Start-Schalter ausgeschaltet ist. Befindet sich der Start-
Schalter im Modus ON, kann es passieren, dass die elektrischen Kühlerlüfter auto-
matisch einsetzen, wenn die Klimaanlage eingeschaltet und/oder die Kühlmitteltem-
peratur hoch ist. ( →S. 429)
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Materialien oder Flüssigkeiten usw. in Ihre Augen gelangen.
HINWEIS
■Ausgebauter Luftfilter
Fahren mit ausgebautem Luftfilter kann übermäßigen Motorverschleiß durch ver-
schmutzte Luft verursachen.
■ Zu hoher oder zu niedriger Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeitsstand etwas absinkt, wenn sich die Brems-
beläge abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher hoch ist.
Wenn der Behälter häufig aufgefüllt werden muss, kann dies auf ein schwerwiegen-
des Problem hindeuten.

4206-3. Wartung in Eigenregie
RAV4-HV_OM_OM42B06M_(EM)
Motorhaube
Ziehen Sie den Entriegelungshebel
für die Motorhaube.
Die Motorhaube springt ein wenig auf.
Drücken Sie den Zusatzverriege-
lungshebel nach links und heben
Sie die Motorhaube an.
Die Motorhaube wird durch Einset-
zen der Stützstange in die dafür
vorgesehene Aussparung im geöff-
neten Zustand festgehalten.
Zum Öffnen der Motorhaube entriegeln Sie das Schloss vom Fahrzeu-
ginnenraum aus.
1
2
3

4216-3. Wartung in Eigenregie
RAV4-HV_OM_OM42B06M_(EM)
6
Wartung und Pflege des Fahrzeugs
WARNUNG
■Kontrolle vor Fahrtantritt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Ist die Motorhaube nicht ordnungsgemäß verriegelt, kann sie sich während der Fahrt
öffnen, was zu einem Unfall mit tödlichen oder schweren Verletzungen führen kann.
■ Nach dem Einsetzen der Stützstange in die Aussparung
Stellen Sie sicher, dass die Stange die Motorhaube sicher abstützt, sodass sie nicht
auf Ihren Kopf oder Körper herabfallen kann.
HINWEIS
■Beim Schließen der Motorhaube
Achten Sie darauf, vor dem Schließen der Motorhaube die Stützstange wieder in die
Halterung zu drücken. Das Schließen der Motorhaube ohne eingerastete Stütz-
stange kann Beulen in der Motorhaube verursachen.

4226-3. Wartung in Eigenregie
RAV4-HV_OM_OM42B06M_(EM)

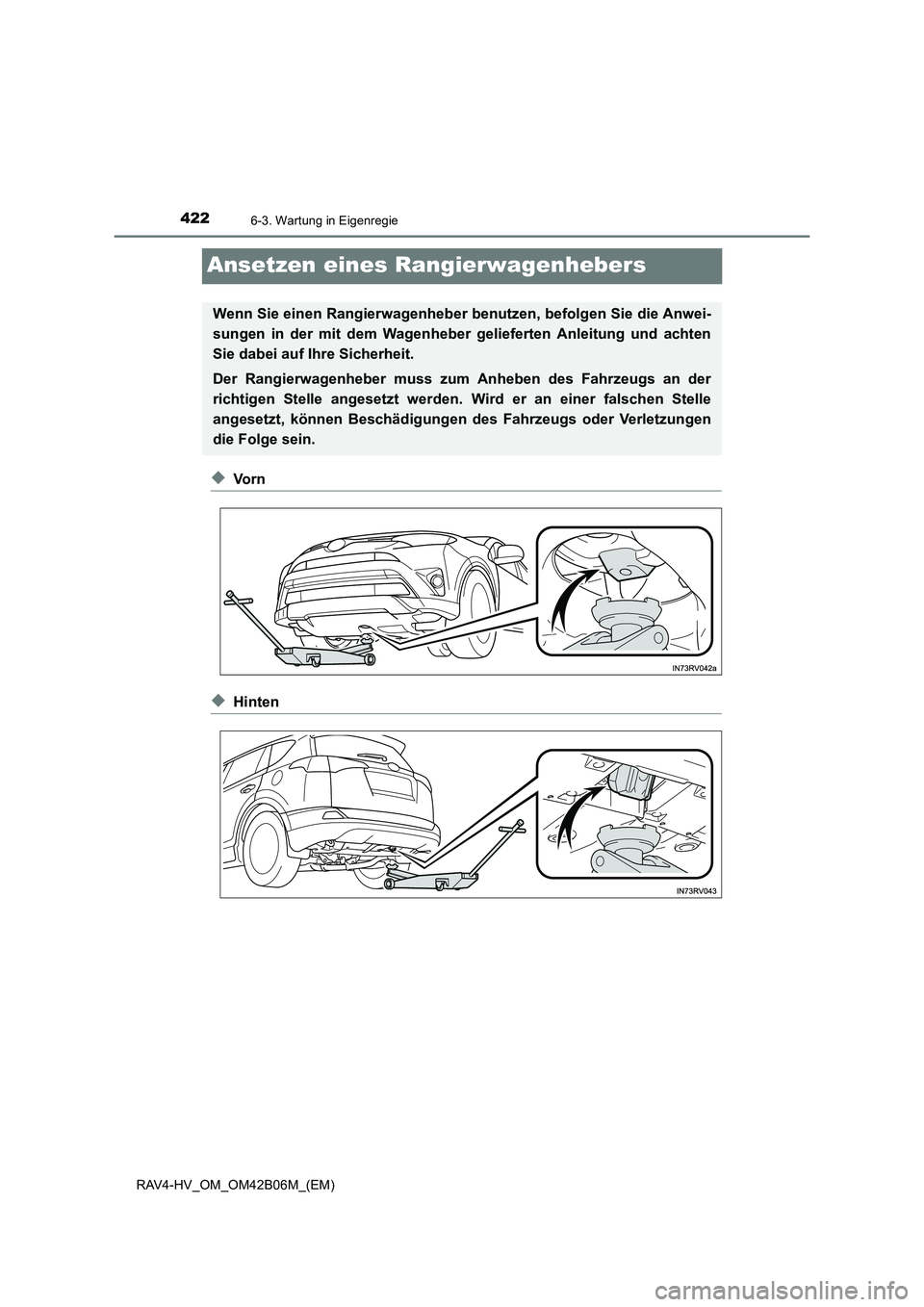

Ansetzen eines Rangierwagenhebers
◆Vo r n
◆Hinten
Wenn Sie einen Rangierwagenheber benutzen, befolgen Sie die Anwei-
sungen in der mit dem Wagenheber gelieferten Anleitung und achten
Sie dabei auf Ihre Sicherheit.
Der Rangierwagenheber muss zum Anheben des Fahrzeugs an der
richtigen Stelle angesetzt werden. Wird er an einer falschen Stelle
angesetzt, können Beschädigungen des Fahrzeugs oder Verletzungen
die Folge sein.

4236-3. Wartung in Eigenregie
RAV4-HV_OM_OM42B06M_(EM)
6
Wartung und Pflege des Fahrzeugs
Motorraum
■12-V-Batterie
→S. 432
Sicherungskästen ( →S. 464)
Motor-Kühlmittelbehälter (→ S. 428)
Öleinfülldeckel (→ S. 425)
Leistungssteuereinheit-
Kühlmittelbehälter ( →S. 428) Kühler (
→S. 429)
Kondensator ( →S. 429)
Elektrische Kühlerlüfter
Ölmessstab ( →S. 424)
Waschflüssigkeitsbehälter (→ S. 430)1
2
3
4
5
6
7
8
9

4246-3. Wartung in Eigenregie
RAV4-HV_OM_OM42B06M_(EM)
Führen Sie die Ölstandsmessung bei betriebswarmem, stehendem Motor mit
dem Messstab durch.
■Kontrolle des MotorölstandsStellen Sie das Fahrzeug auf ebenem Untergrund ab. Warten Sie nach
dem Warmlaufen und Ausschalten des Motors mehr als 5 Minuten,
damit das Öl in die Ölwanne zurückfließen kann.
Halten Sie einen Lappen unter
das Ende und ziehen Sie den
Messstab heraus.
Wischen Sie den Messstab ab.
Glatter Messstab: Führen Sie den Messstab wieder vollständig ein.
Nicht glatter Messstab: Führen
Sie den nicht glatten Messstab
wieder vollständig ein, wobei
seine vorspringenden Bereiche
( in der Abbildung) zum
Motor zeigen müssen.
Motoröl
1
2
3
4
1
