491-1. Für die Sicherheit
1
RAV4-HV_OM_OM42B06M_(EM)
Sicherheitsinformationen
Bei einem Heckaufprall, beim Überschlagen oder bei einem Seiten- oder Frontalauf-
prall mit niedriger Geschwindigkeit werden die SRS-Seiten- und -Kopf-/Schulterair-
bags in der Regel nicht ausgelöst.
■ Fälle, in denen es erforderlich ist, dass Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend aus-
gerüstete Fachwerkstatt wenden
In den folgenden Fällen muss das Fahrzeug überprüft und/oder repariert werden. Set-
zen Sie sich so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
●Nach Auslösen eines SRS-Airbags.
●
Heckaufprall
● Überschlagen des Fahrzeugs
● Die Fahrzeugfront ist beschädigt oder ver-
formt oder war von einem Unfall betroffen,
der nicht zum Auslösen der SRS-Frontair-
bags geführt hat.
● Eine Tür oder ihre Umgebung ist beschädigt
oder verformt oder das Fahrzeug war in
einen Unfall verwickelt, der nicht zum Auslö-
sen der SRS-Seiten- und Kopf-/Schulterair-
bags geführt hat.
● Das Lenkradpolster, das Armaturenbrett im
Bereich des Beifahrerairbags oder der untere
Bereich der Instrumententafel weist Kratzer,
Risse oder andere Schäden auf.

501-1. Für die Sicherheit
RAV4-HV_OM_OM42B06M_(EM)●
Die Oberfläche der Sitzbereiche, in denen
sich die Seitenairbags befinden, weist Krat-
zer, Risse oder andere Schäden auf.
● Der Bereich der A- und C-Säulenverkleidung
und der Verkleidung des Dachrahmens, in
dem sich die Kopf-/Schulterairbags befin-
den, weist Kratzer, Risse oder andere Schä-
den auf.

511-1. Für die Sicherheit
1
RAV4-HV_OM_OM42B06M_(EM)
Sicherheitsinformationen

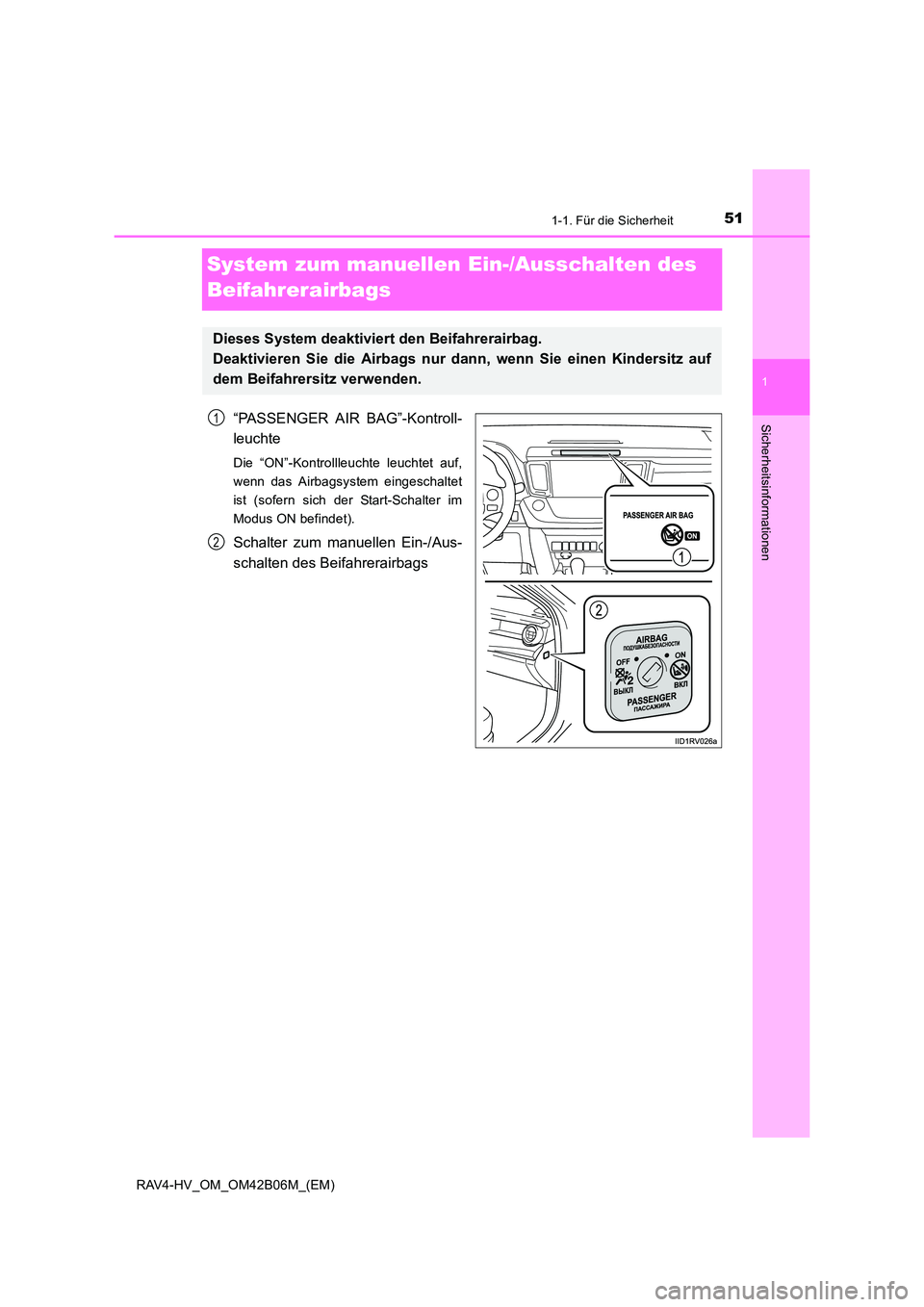

System zum manuellen Ein-/Ausschalten des
Beifahrerairbags
“PASSENGER AIR BAG”-Kontroll-
leuchte
Die “ON”-Kontrollleuchte leuchtet auf,
wenn das Airbagsystem eingeschaltet
ist (sofern sich der Start-Schalter im
Modus ON befindet).
Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags
Dieses System deaktiviert den Beifahrerairbag.
Deaktivieren Sie die Airbags nur dann, wenn Sie einen Kindersitz auf
dem Beifahrersitz verwenden.
1
2

521-1. Für die Sicherheit
RAV4-HV_OM_OM42B06M_(EM)
Führen Sie den mechanischen
Schlüssel in den Zylinder ein und stel-
len Sie ihn auf “OFF”.
Die “OFF”-Kontrollleuchte leuchtet auf
(sofern sich der Start-Schalter im
Modus ON befindet).
■Informationen zur Kontrollleuchte “PASSENGER AIR BAG”
Tritt eines der folgenden Probleme auf, so kann eine Systemstörung vorliegen. Lassen
Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
●Weder “ON” noch “OFF” leuchtet auf.
● Die Kontrollleuchte ändert sich nicht, wenn der Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags auf “ON” oder “OFF” geschaltet wird.
Deaktivieren der Airbags für den Beifahrer
WARNUNG
■Beim Anbringen eines Kindersitzes
Aus Sicherheitsgründen müssen Kindersitze immer auf den Rücksitzen angebracht
werden. Falls der Rücksitz nicht verwendet werden kann, kann auch der Beifahrer-
sitz genutzt werden, sofern das System zum manuellen Ein-/Ausschalten des Bei-
fahrerairbags auf “OFF” geschaltet wird.
Bleibt das System zum manuellen Ein-/Ausschalten des Beifahrerairbags einge-
schaltet, kann der starke Aufprall des auslösenden Airbags zu schweren oder sogar
tödlichen Verletzungen führen.
■ Wenn auf dem Beifahrersitz kein Kindersitz angebracht ist
Stellen Sie sicher, dass das System zum manuellen Ein-/Ausschalten des Beifah-
rerairbags auf “ON” steht.
Bleibt es ausgeschaltet, so wird der Airbag bei einem Unfall möglicherweise nicht
ausgelöst, was zu schweren oder sogar tödlichen Verletzungen führen kann.

531-1. Für die Sicherheit
1
Sicherheitsinformationen
RAV4-HV_OM_OM42B06M_(EM)
Hinweise zur Sicherheit von Kinder n
●Kinder sollten auf den Rücksitzen Platz nehmen, damit sie nicht verse-
hentlich den Schalt-/Wählhebel, den Scheibenwischerschalter usw. berüh-
ren.
● Verwenden Sie die Kindersicherungen der hinteren Türen und den Fens-
terverriegelungsschalter, um zu vermeiden, dass Kinder während der
Fahrt die Tür öffnen oder versehentlich die elektrischen Fensterheber
betätigen. ( →S. 145, 205)
● Lassen Sie nicht zu, dass kleine Kinder Ausstattungselemente betätigen,
bei denen Körperteile eingeklemmt oder gequetscht werden könnten.
Dazu gehören z. B. die elektrischen Fensterheber, die Motorhaube, die
Heckklappe, die Sitze usw.
Beachten Sie die folgenden Vorsichtsmaßregeln, wenn sich Kinder im
Fahrzeug befinden.
Verwenden Sie so lange einen für das Alter und die Größe des Kindes
geeigneten Kindersitz, bis das Kind groß genug ist, um den Sicher-
heitsgurt ordnungsgemäß anlegen zu können.
WARNUNG
Lassen Sie Kinder niemals unbeaufsichtigt im Fahrzeug und geben Sie niemals Kin-
dern den Schlüssel.
Kinder könnten sonst das Fahrzeug starten oder das Getriebe in Leerlaufstellung
bringen. Außerdem besteht die Gefahr, dass sich Kinder beim Spielen mit den Fens-
tern, dem Schiebedach (falls vorhanden) oder anderen Vorrichtungen des Fahr-
zeugs verletzen. Zudem können sehr hohe oder niedrige Temperaturen im Innern
des Fahrzeugs für Kinder tödlich sein.

541-1. Für die Sicherheit
RAV4-HV_OM_OM42B06M_(EM)
Kindersitze
Studien haben gezeigt, dass ein auf dem Rücksitz angebrachter Kindersitz
viel sicherer ist als ein auf dem Vordersitz angebrachter Kindersitz.
● Wählen Sie einen für das Fahrz eug geeigneten sowie der Größe und dem
Alter des Kindes entsprechenden Kindersitz.
● Befolgen Sie beim Anbringen die Anweisungen des Kindersitzherstellers.
In der vorliegenden Betriebsanleit ung finden Sie allgemeine Einbauanwei-
sungen. ( →S. 65)
● Wenn es in Ihrem Land Vorschriften in Bezug auf Kindersitze gibt, wenden
Sie sich für den Einbau an Ihren Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder an eine andere qualifizierte und entsprechend ausge-
rüstete Fachwerkstatt.
● Toyota empfiehlt die Verwendung von Kindersitzen, die der ECE-Regelung
Nr. 44 entsprechen.
Toyota empfiehlt ausdrücklich die Verwendung von Kindersitzen.
Wichtige Punkte

551-1. Für die Sicherheit
1
RAV4-HV_OM_OM42B06M_(EM)
Sicherheitsinformationen
Kindersitze werden nach der ECE-Regelung Nr. 44 in die folgenden 5 Klas-
sen unterteilt:
Klasse 0: Bis 10 kg (0 - 9 Monate)
Klasse 0
+: Bis 13 kg (0-2 Jahre)
Klasse I: 9 bis 18 kg (9 Monate - 4 Jahre)
Klasse II: 15 bis 25 kg (4 Jahre - 7 Jahre)
Klasse III: 22 bis 36 kg (6 Jahre - 12 Jahre)
In dieser Betriebsanleitung werden die folgenden 3 beliebten Arten von Kin-
dersitzen erläutert, die mit dem Si cherheitsgurt gesichert werden können:
Arten von Kindersitzen
XBabysitzXKindersitz
Entspricht Klasse 0 und 0
+ der ECE-
Regelung Nr. 44 Entspricht Klasse 0+ und I der ECE-
Regelung Nr. 44
XJuniorsitz
Entspricht Klasse II und III der ECE-
Regelung Nr. 44

561-1. Für die Sicherheit
RAV4-HV_OM_OM42B06M_(EM)

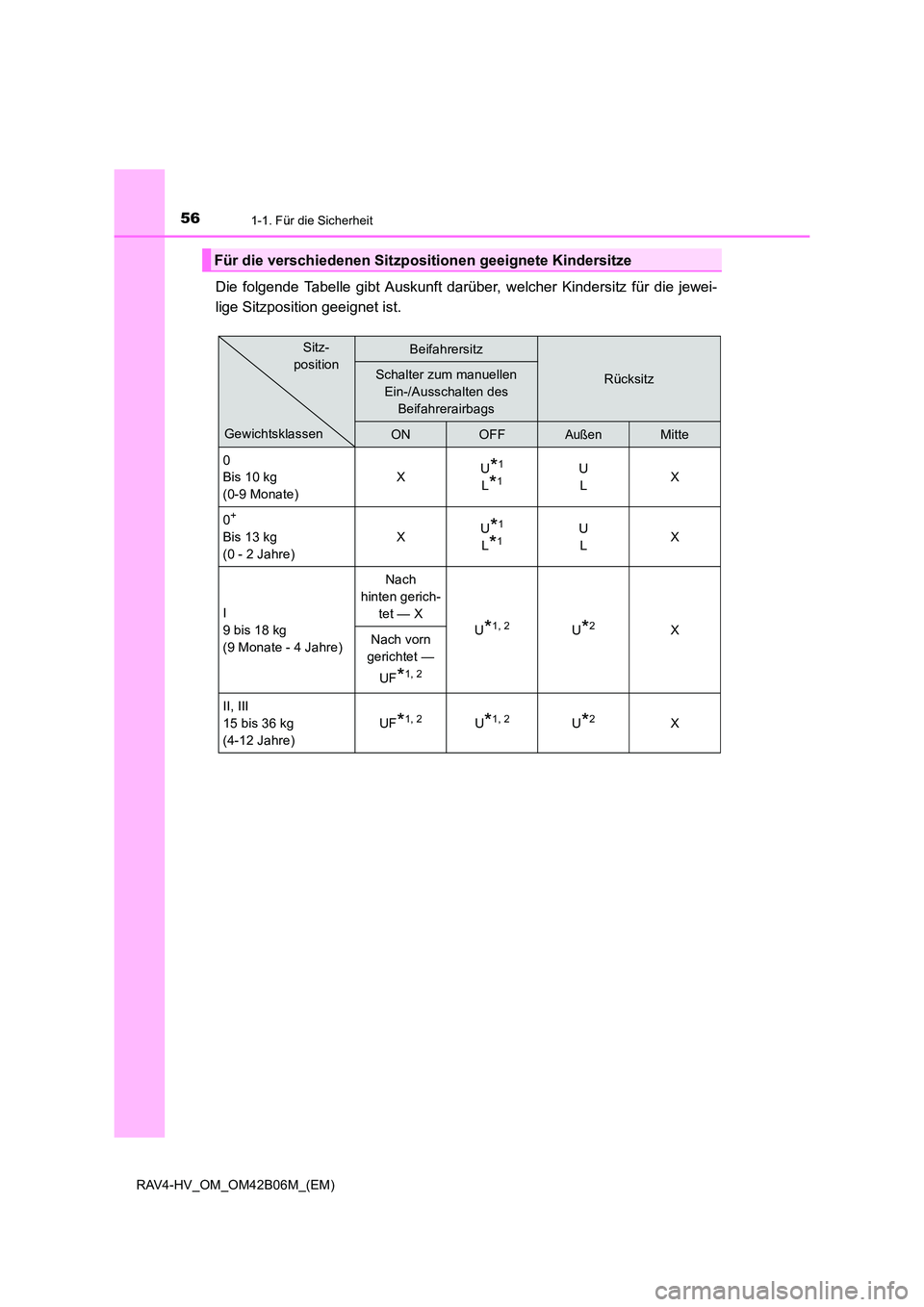

Die folgende Tabelle gibt Auskunft darüber, welcher Kindersitz für die jewei-
lige Sitzposition geeignet ist.
Für die verschiedenen Sitzpositionen geeignete Kindersitze
Beifahrersitz
RücksitzSchalter zum manuellen Ein-/Ausschalten des Beifahrerairbags
ONOFFAußenMitte
0
Bis 10 kg
(0-9 Monate) X
U
*1
L*1U
L X
0
+
Bis 13 kg
(0 - 2 Jahre) X
U*1
L*1U
L X
I
9 bis 18 kg
(9 Monate - 4 Jahre) Nach
hinten gerich- tet — X U
*1, 2U*2X
Nach vorn
gerichtet —
UF
*1, 2
II, III
15 bis 36 kg
(4-12 Jahre) UF
*1, 2U*1, 2U*2X
GewichtsklassenSitz-
position
