2017 TOYOTA RAV4 HYBRID Betriebsanleitungen (in German)

5057-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten
Zeigt eine Funktionsstörung des Geschwindigkeitsre-
gelsystems (falls vorhanden) bzw. des Radar-
Geschwindigkeitsregelsystems (falls vorhanden) anDrücken Sie die Taste “ON-OFF” einmal, um das
System zu deaktivieren, und dann erneut, um es wie-
der zu aktivieren.
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
(Falls vorhanden)
Zeigt eine Funktionsstörung des LDA-Systems (Spur-
wechselwarnung mit Steuerung der Lenkung) an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
(Falls vorhanden)
Die Betriebsbedingungen für den Kamerasensor (Tem-
peratur usw.) werden nicht erfüllt.
→Sobald die Betriebsbedingungen für den Kame-
rasensor (Temperatur usw.) erfüllt sind, stehen
die folgenden Systeme zur Verfügung.
• PCS (Pre-Crash-Sicherheitssystem)
• LDA (Spurwechselwarnung mit Steuerung der Lenkung)
• Dynamische Radar-Geschwindigkeitsregelung
• RSA (Verkehrszeichenerkennung)
• Fernlichtassistent
WarnmeldungEinzelheiten/Maßnahmen
(Orange)
(Orange) (Blinkt)

5067-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
(Falls vorhanden)
Zeigt an, dass sich Schmutz, Regenwasser, Kondens-
wasser, Eis, Schnee usw. auf der Windschutzscheibe
vor dem Kamerasensor befindetDie folgenden Systeme sind vorübergehend nicht
verfügbar.
• PCS (Pre-Crash-Sicherheitssystem)
• LDA (Spurwechselwarnung mit Steuerung derLenkung)
• Dynamische Radar-Geschwindigkeitsregelung
• RSA (Verkehrszeichenerkennung)
• Fernlichtassistent
→ Schalten Sie das System aus, entfernen Sie
Schmutz, Regen, Kondenswasser, Eis, Schnee
usw. von der Windschutzscheibe und schalten
Sie das System dann wieder ein.
(Falls vorhanden)
Das LDA-System (Spurwechselwarnung mit Steuerung
der Lenkung) wurde aufgrund einer Funktionsstörung
eines Sensors (nicht des Kamerasensors) vorüberge-
hend deaktiviert.
Es ertönt ebenfalls ein Warnsummer.
→ Schalten Sie das LDA-System aus und ergreifen
Sie die entsprechenden bei der Warnmeldung
angezeigten Korrekturmaßnahmen. Schalten Sie
das LDA-System wieder ein, nachdem Sie das
Fahrzeug kurze Zeit gefahren haben.
(Falls vorhanden)
Zeigt eine Funktionsstörung des Pre-Crash-Sicher-
heitssystems an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
(Falls vorhanden)
Zeigt eine Funktionsstörung des BSM-Systems (Spur-
wechsel-Assistent) an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
WarnmeldungEinzelheiten/Maßnahmen
(Orange) (Blinkt)
(Orange)
(Blinkt)

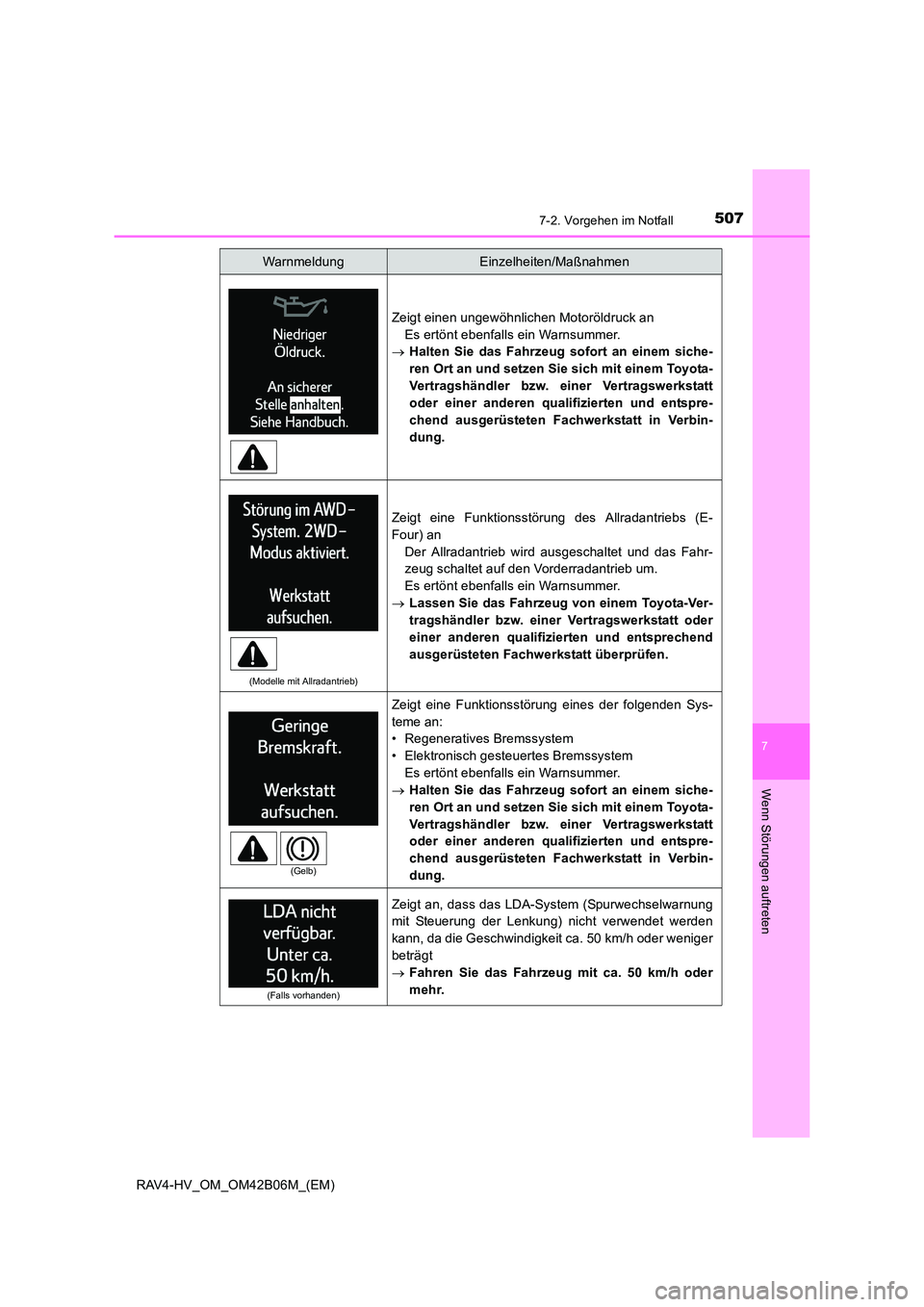

5077-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten
Zeigt einen ungewöhnlichen Motoröldruck anEs ertönt ebenfalls ein Warnsummer.
→ Halten Sie das Fahrzeug sofort an einem siche-
ren Ort an und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbin-
dung.
(Modelle mit Allradantrieb)
Zeigt eine Funktionsstörung des Allradantriebs (E-
Four) an
Der Allradantrieb wird ausgeschaltet und das Fahr-
zeug schaltet auf den Vorderradantrieb um.
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Zeigt eine Funktionsstörung eines der folgenden Sys-
teme an:
• Regeneratives Bremssystem
• Elektronisch gesteuertes Bremssystem
Es ertönt ebenfalls ein Warnsummer.
→ Halten Sie das Fahrzeug sofort an einem siche-
ren Ort an und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbin-
dung.
(Falls vorhanden)
Zeigt an, dass das LDA-System (Spurwechselwarnung
mit Steuerung der Lenkung) nicht verwendet werden
kann, da die Geschwindigkeit ca. 50 km/h oder weniger
beträgt
→Fahren Sie das Fahrzeug mit ca. 50 km/h oder
mehr.
WarnmeldungEinzelheiten/Maßnahmen
(Gelb)

5087-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
(Falls vorhanden)
Zeigt an, dass das LDA-System (Spurwechselwarnung
mit Steuerung der Lenkung) nicht einsatzbereit ist, da
die Geschwindigkeit zu hoch ist
→Verringern Sie die Geschwindigkeit.
Zeigt an, dass bei eingeschalteten Leuchten der Start-
Schalter ausgeschaltet oder in den Modus ACCES-
SORY gebracht und die Fahrertür geöffnet wurde
Es ertönt ebenfalls ein Warnsummer.
→ Schalten Sie die Leuchten aus.
(Falls vorhanden)
Zeigt an, dass das Schiebedach nicht vollständig
geschlossen ist (bei ausgeschaltetem Start-Schalter
und offener Fahrertür)
Es ertönt ebenfalls ein Warnsummer.
→ Schließen Sie das Schiebedach.
Zeigt eine Überhitzung des Hybridsystems an.
Diese Meldung kann beim Fahren unter erschwerten
Betriebsbedingungen angezeigt werden. (Zum Bei-
spiel bei einer langen, steilen Bergauffahrt.)
Es ertönt ebenfalls ein Warnsummer.
→ Halten Sie an und überprüfen Sie das System.
(→ S. 560)
Zeigt eine Funktionsstörung eines der folgenden Sys-
teme an:
• Automatische Leuchtweitenregulierung (falls vorhan-
den)
• Fernlichtassistent (falls vorhanden)
• LED-Scheinwerfersystem Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Blinkt)

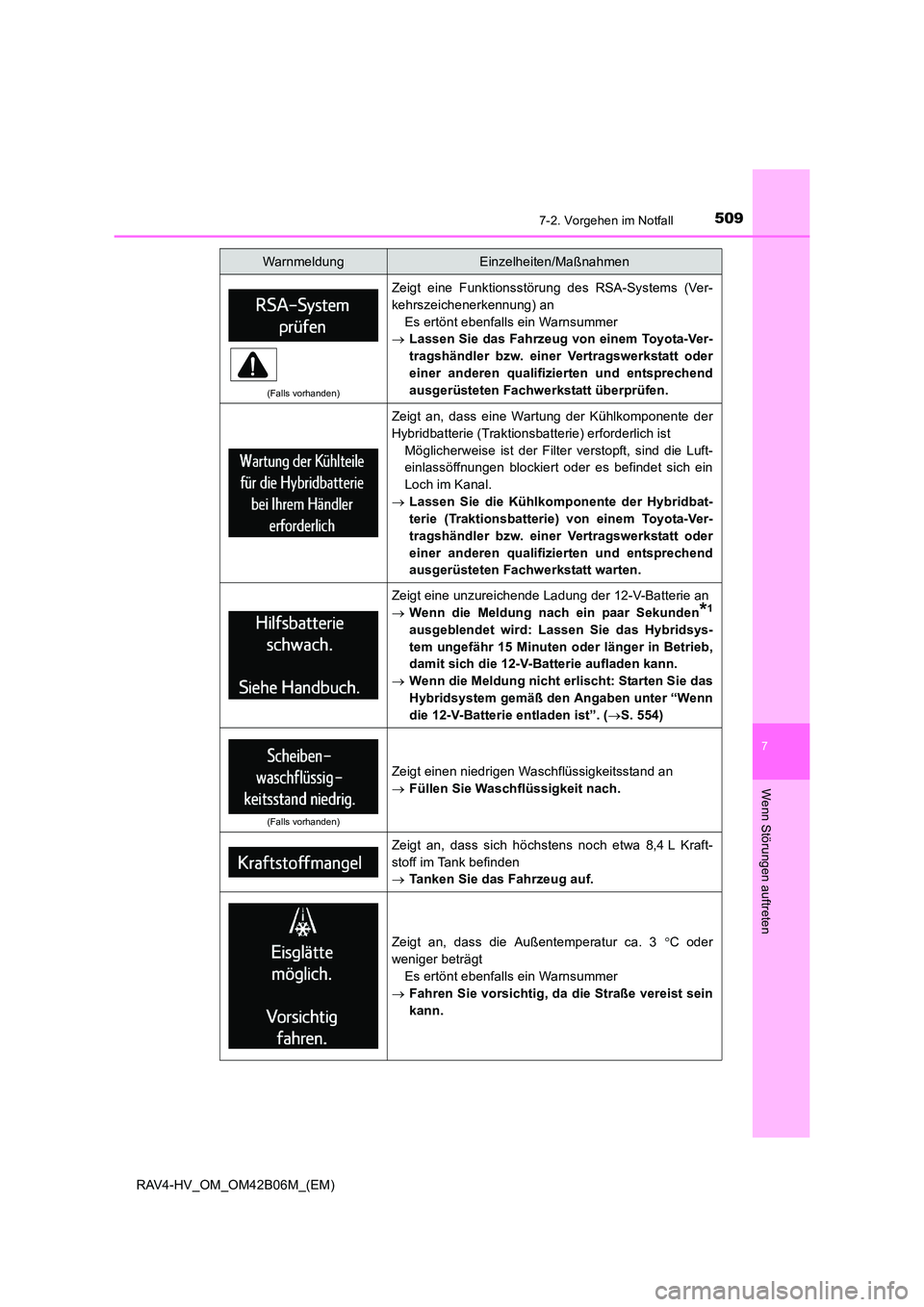

5097-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten
(Falls vorhanden)
Zeigt eine Funktionsstörung des RSA-Systems (Ver-
kehrszeichenerkennung) anEs ertönt ebenfalls ein Warnsummer
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Zeigt an, dass eine Wartung der Kühlkomponente der
Hybridbatterie (Traktionsbatterie) erforderlich ist
Möglicherweise ist der Filter verstopft, sind die Luft-
einlassöffnungen blockiert oder es befindet sich ein
Loch im Kanal.
→ Lassen Sie die Kühlkomponente der Hybridbat-
terie (Traktionsbatterie) von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt warten.
Zeigt eine unzureichende Ladung der 12-V-Batterie an
→Wenn die Meldung nach ein paar Sekunden
*1
ausgeblendet wird: Lassen Sie das Hybridsys-
tem ungefähr 15 Minuten oder länger in Betrieb,
damit sich die 12-V-Batterie aufladen kann.
→ Wenn die Meldung nicht erlischt: Starten Sie das
Hybridsystem gemäß den Angaben unter “Wenn
die 12-V-Batterie entladen ist”. ( →S. 554)
(Falls vorhanden)
Zeigt einen niedrigen Waschflüssigkeitsstand an
→ Füllen Sie Waschflüssigkeit nach.
Zeigt an, dass sich höchstens noch etwa 8,4 L Kraft-
stoff im Tank befinden
→Tanken Sie das Fahrzeug auf.
Zeigt an, dass die Außentemperatur ca. 3 °C oder
weniger beträgt Es ertönt ebenfalls ein Warnsummer
→ Fahren Sie vorsichtig, da die Straße vereist sein
kann.
WarnmeldungEinzelheiten/Maßnahmen

5107-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
(Falls vorhanden)
Zeigt an, dass der Betrieb des Pre-Crash-Bremssys-
tems abgebrochen wurde, da das VSC-System (das
elektronische Stabilitätsprogramm) ausgeschaltet
wurde
→Schalten Sie das VSC ein. ( →S. 350)
(Falls vorhanden)
Zeigt an, dass das Pre-Crash-Sicherheitssystem vorü-
bergehend nicht verfügbar ist
→ Bitte warten Sie, bis das System wieder einsatz-
bereit ist.
Wenn die Warnmeldung nicht erlischt, liegt mög-
licherweise eine Funktionsstörung des Systems
vor. Lassen Sie das Fahrzeug sofort von einem
Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt
überprüfen.
(Falls vorhanden)
Zeigt an, dass ein Teil des PCS-Sensors (Pre-Crash-
Sicherheitssystem) verschmutzt, mit Eis usw. bedeckt
ist
Es ertönt außerdem ein Warnsummer.
→ Entfernen Sie den Schmutz, das Eis usw.
Die Leistung der Klimaanlage, der Heizung und ande-
rer Funktionen ist aufgrund hohen Stromverbrauchs
vorübergehend eingeschränkt
→Schalten Sie nichtbenötigte elektronische Aus-
stattungselemente aus, um den Stromverbrauch
zu reduzieren.
Bitte warten Sie, bis der Stromverbrauch wieder
im Normalbereich liegt.
Falls diese Meldung häufig angezeigt wird, las-
sen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen.
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Blinkt)

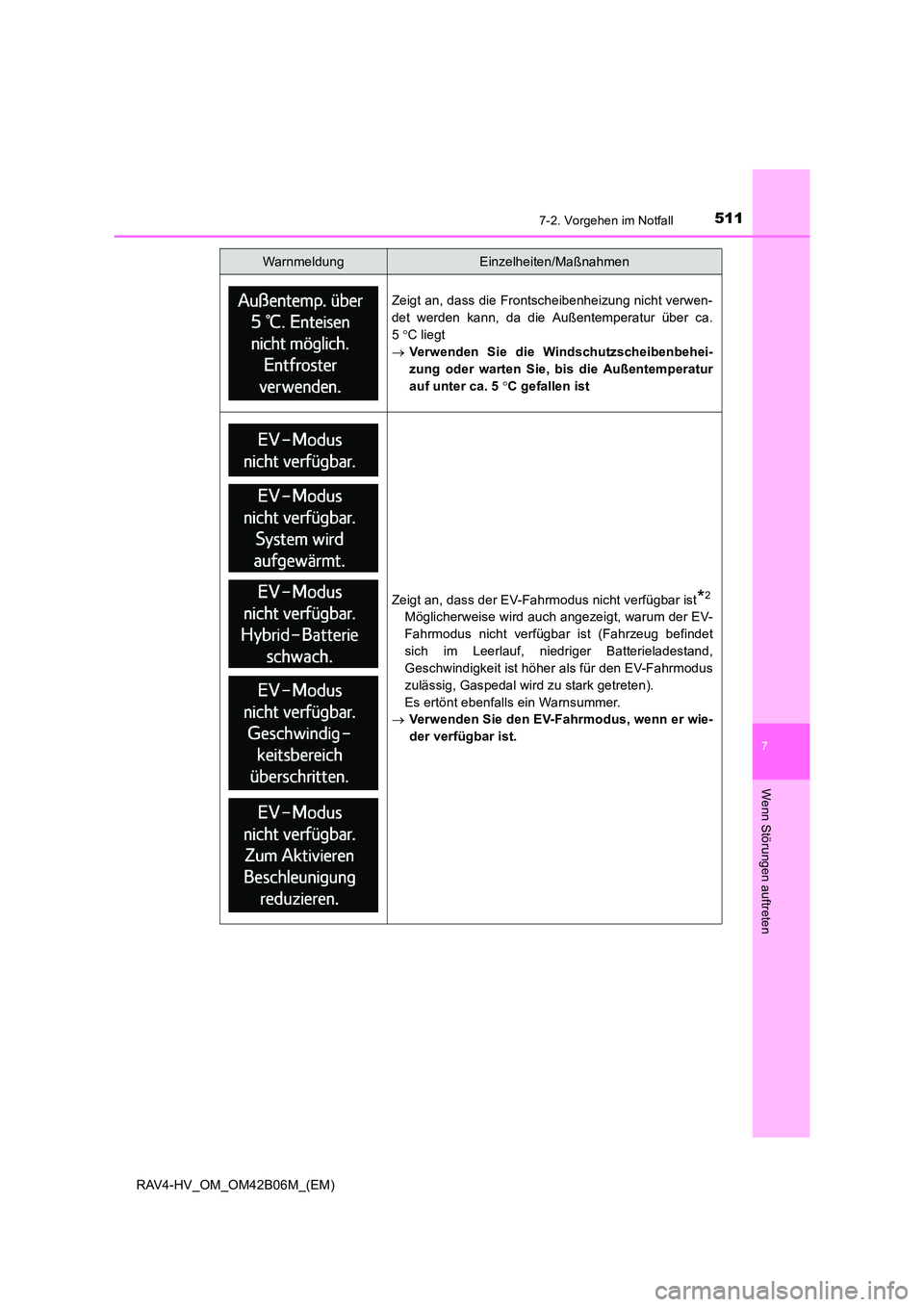

5117-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten
Zeigt an, dass die Frontscheibenheizung nicht verwen-
det werden kann, da die Außentemperatur über ca.
5°C liegt
→ Verwenden Sie die Windschutzscheibenbehei-
zung oder warten Sie, bis die Außentemperatur
auf unter ca. 5 °C gefallen ist
Zeigt an, dass der EV-Fahrmodus nicht verfügbar ist*2
Möglicherweise wird auch angezeigt, warum der EV-
Fahrmodus nicht verfügbar ist (Fahrzeug befindet
sich im Leerlauf, niedriger Batterieladestand,
Geschwindigkeit ist höher als für den EV-Fahrmodus
zulässig, Gaspedal wird zu stark getreten).
Es ertönt ebenfalls ein Warnsummer.
→ Verwenden Sie den EV-Fahrmodus, wenn er wie-
der verfügbar ist.
WarnmeldungEinzelheiten/Maßnahmen

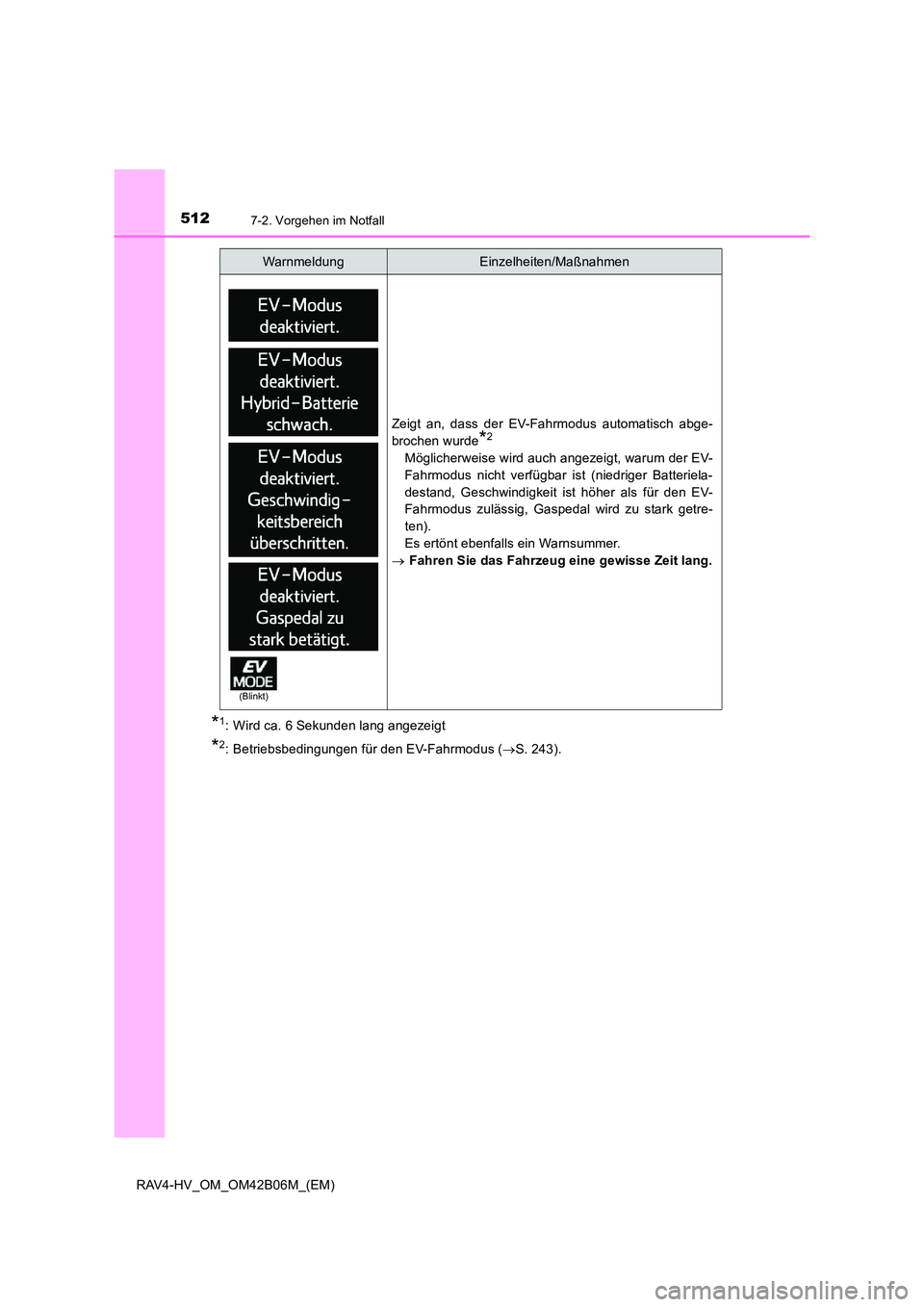

5127-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
*1: Wird ca. 6 Sekunden lang angezeigt
*2: Betriebsbedingungen für den EV-Fahrmodus (→S. 243).
Zeigt an, dass der EV-Fahrmodus automatisch abge-
brochen wurde
*2
Möglicherweise wird auch angezeigt, warum der EV-
Fahrmodus nicht verfügbar ist (niedriger Batteriela-
destand, Geschwindigkeit ist höher als für den EV-
Fahrmodus zulässig, Gaspedal wird zu stark getre-
ten).
Es ertönt ebenfalls ein Warnsummer.
→ Fahren Sie das Fahrzeug eine gewisse Zeit lang.
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
