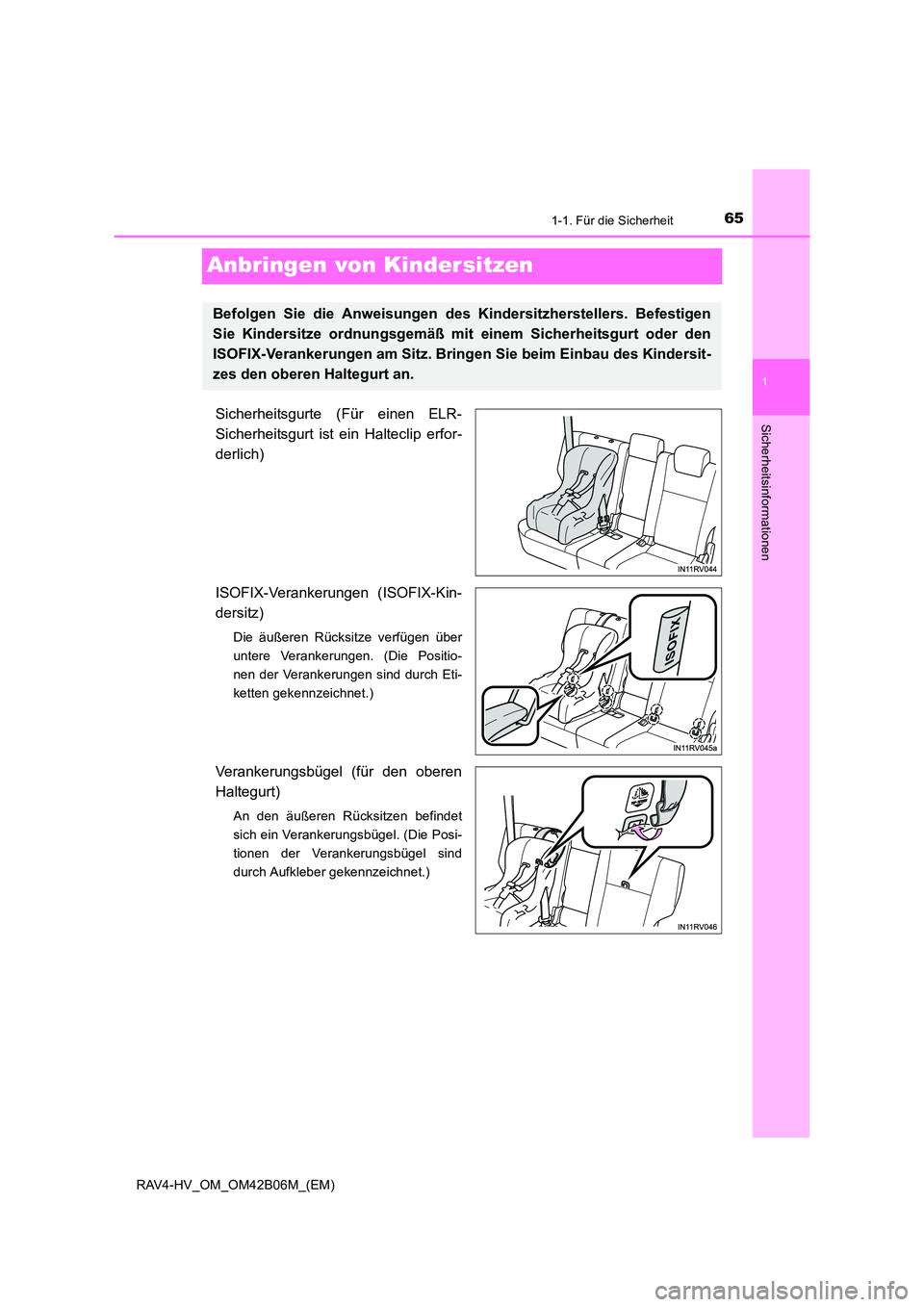

651-1. Für die Sicherheit
1
Sicherheitsinformationen
RAV4-HV_OM_OM42B06M_(EM)
Anbringen von Kindersitzen
Sicherheitsgurte (Für einen ELR-
Sicherheitsgurt ist ein Halteclip erfor-
derlich)
ISOFIX-Verankerungen (ISOFIX-Kin-
dersitz)
Die äußeren Rücksitze verfügen über
untere Verankerungen. (Die Positio-
nen der Verankerungen sind durch Eti-
ketten gekennzeichnet.)
Verankerungsbügel (für den oberen
Haltegurt)
An den äußeren Rücksitzen befindet
sich ein Verankerungsbügel. (Die Posi-
tionen der Verankerungsbügel sind
durch Aufkleber gekennzeichnet.)
Befolgen Sie die Anweisungen des Kindersitzherstellers. Befestigen
Sie Kindersitze ordnungsgemäß mit einem Sicherheitsgurt oder den
ISOFIX-Verankerungen am Sitz. Bringe n Sie beim Einbau des Kindersit-
zes den oberen Haltegurt an.

661-1. Für die Sicherheit
RAV4-HV_OM_OM42B06M_(EM)■
Nach hinten gerichtet
 Babysitz/Kindersitz
Stellen Sie die Rückenlehne in
die 3. Einraststellung von der
aufrechtesten Position.
( → S. 190)
Aufrechteste Position
3. Einraststellung
Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes
behindert, entfernen Sie zunächst die Kopfstütze und bauen Sie dann
den Kindersitz ein. ( →S. 195)
Platzieren Sie den Kindersitz so
auf dem Rücksitz, dass er zum
Fahrzeugheck weist.
Führen Sie den Sicherheitsgurt
durch den Kindersitz und lassen
Sie die Gurtzunge im Gurt-
schloss einrasten. Stellen Sie
sicher, dass der Gurt nicht ver-
dreht ist.
Befestigen von Kindersitzen mit einem Sicherheitsgurt
1
1
2
2
3

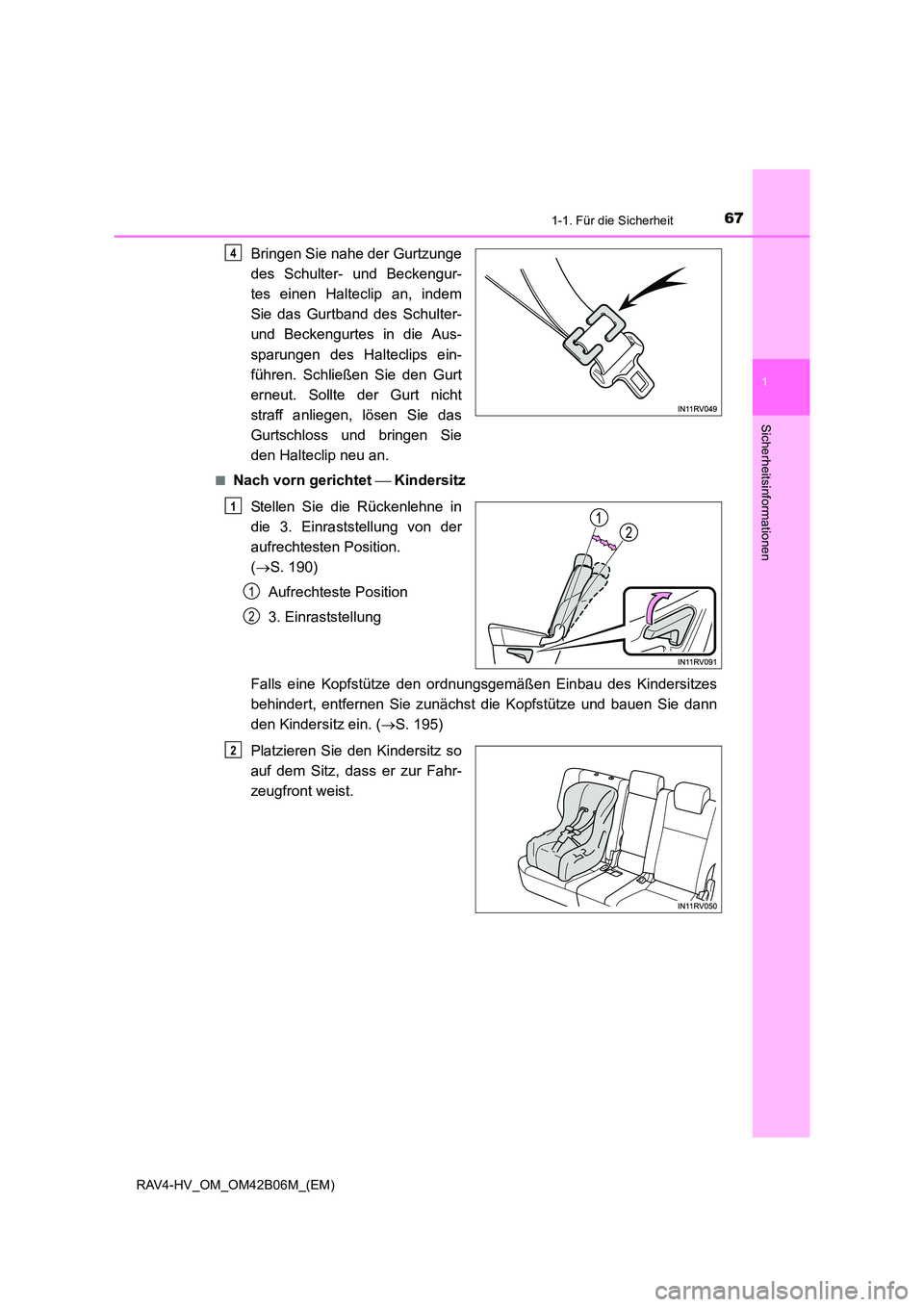

671-1. Für die Sicherheit
1
RAV4-HV_OM_OM42B06M_(EM)
Sicherheitsinformationen
Bringen Sie nahe der Gurtzunge
des Schulter- und Beckengur-
tes einen Halteclip an, indem
Sie das Gurtband des Schulter-
und Beckengurtes in die Aus-
sparungen des Halteclips ein-
führen. Schließen Sie den Gurt
erneut. Sollte der Gurt nicht
straff anliegen, lösen Sie das
Gurtschloss und bringen Sie
den Halteclip neu an.
■Nach vorn gerichtet  Kindersitz
Stellen Sie die Rückenlehne in
die 3. Einraststellung von der
aufrechtesten Position.
( → S. 190)
Aufrechteste Position
3. Einraststellung
Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes
behindert, entfernen Sie zunächst die Kopfstütze und bauen Sie dann
den Kindersitz ein. ( →S. 195)
Platzieren Sie den Kindersitz so
auf dem Sitz, dass er zur Fahr-
zeugfront weist.
4
1
1
2
2

681-1. Für die Sicherheit
RAV4-HV_OM_OM42B06M_(EM)
Führen Sie den Sicherheitsgurt
durch den Kindersitz und lassen
Sie die Gurtzunge im Gurt-
schloss einrasten. Stellen Sie
sicher, dass der Gurt nicht ver-
dreht ist.
Bringen Sie nahe der Gurtzunge
des Schulter- und Beckengur-
tes einen Halteclip an, indem
Sie das Gurtband des Schulter-
und Beckengurtes in die Aus-
sparungen des Halteclips ein-
führen. Schließen Sie den Gurt
erneut. Sollte der Gurt nicht
straff anliegen, lösen Sie das
Gurtschloss und bringen Sie
den Halteclip neu an.
■JuniorsitzStellen Sie die Rückenlehne in
die 3. Einraststellung von der
aufrechtesten Position.
(→ S. 190)
Aufrechteste Position
3. Einraststellung
Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes
behindert, entfernen Sie zunächst die Kopfstütze und bauen Sie dann
den Kindersitz ein. ( →S. 195)
3
4
1
1
2

691-1. Für die Sicherheit
1
RAV4-HV_OM_OM42B06M_(EM)
Sicherheitsinformationen
Platzieren Sie den Kindersitz so auf dem Sitz, dass er zur Fahrzeugfront
weist.
Setzen Sie das Kind in den Kin-
dersitz. Bringen Sie den Sicher-
heitsgurt gemäß den
Herstelleranweisungen am Kin-
dersitz an und lassen Sie die
Gurtzunge im Gurtschloss ein-
rasten. Stellen Sie sicher, dass
der Gurt nicht verdreht ist.
Stellen Sie sicher, dass der Schultergurt korrekt über der Schulter des Kindes
verläuft und dass der Beckengurt so tief wie möglich sitzt. ( →S. 34)
Drücken Sie die Gurtlösetaste und
lassen Sie den Sicherheitsgurt voll-
ständig aufrollen.
2
XSitzerhöherXAusführung mit hoher Rücken-
lehne
3
Ausbau eines mit dem Sicherheit sgurt angebrachten Kindersitzes

701-1. Für die Sicherheit
RAV4-HV_OM_OM42B06M_(EM)
Stellen Sie die Rückenlehne in die
3. Einraststellung von der aufrech-
testen Position. (→S. 190)
Aufrechteste Position
3. Einraststellung
Wenn Sie Schwierigkeiten beim Einr asten eines nach hinten gerichteten
ISOFIX-Kindersitzes haben, ändern Sie die Neigung der Rückenlehne.
Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes
behindert, entfernen Sie zunächst die Kopfstütze und bauen Sie dann den
Kindersitz ein. ( →S. 195)
Verbreitern Sie den Spalt zwischen Sitzkissen und Rückenlehne ein wenig.
Lassen Sie die Rastarme an den
speziellen Befestigungsstangen
einrasten.
Besitzt der Kindersitz einen oberen
Haltegurt, ist dieser in den Veranke-
rungsbügel einzuklinken.
Befestigung mit ISOFIX-Verankerung
1
1
2
2
3

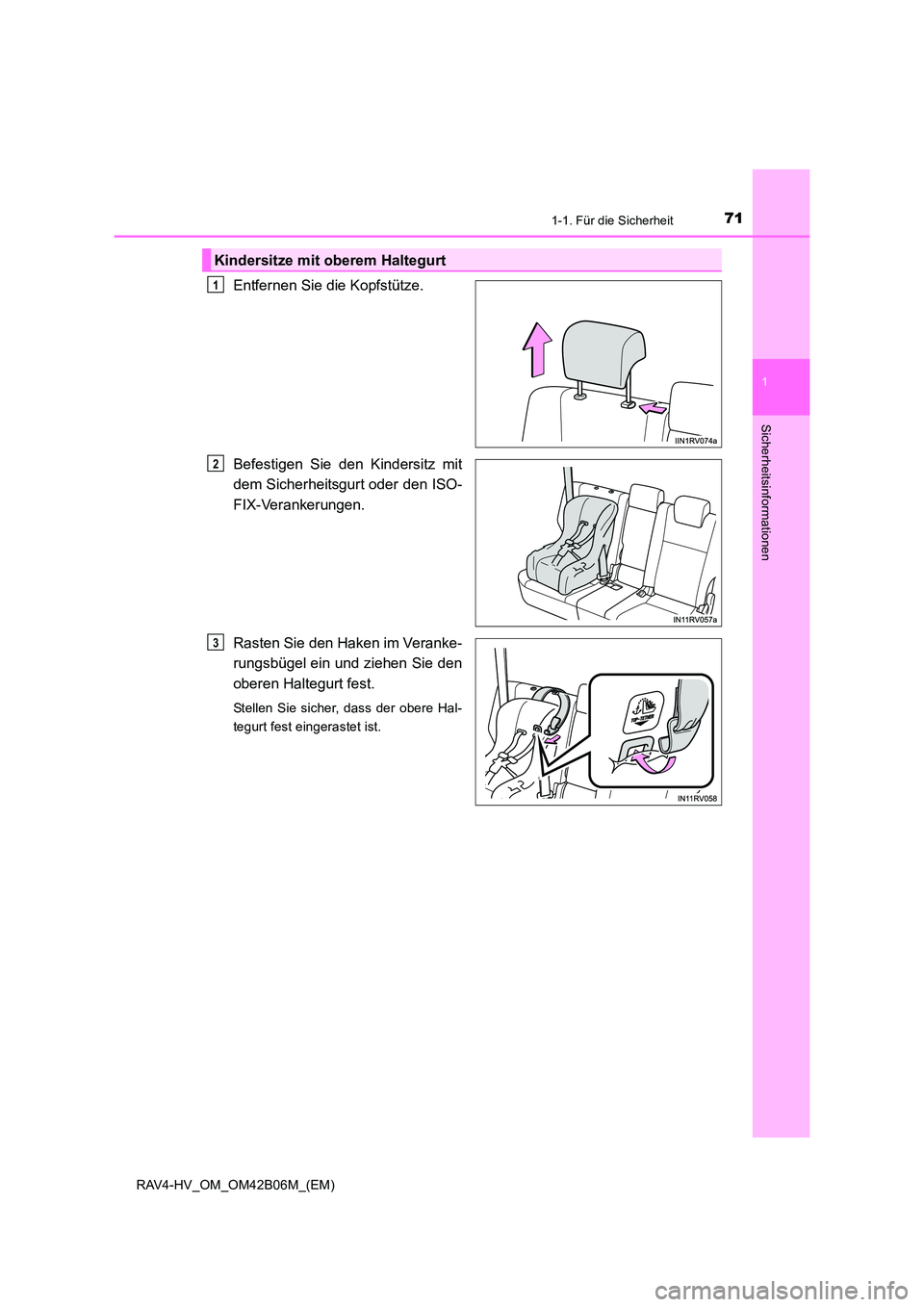

711-1. Für die Sicherheit
1
RAV4-HV_OM_OM42B06M_(EM)
Sicherheitsinformationen
Entfernen Sie die Kopfstütze.
Befestigen Sie den Kindersitz mit
dem Sicherheitsgurt oder den ISO-
FIX-Verankerungen.
Rasten Sie den Haken im Veranke-
rungsbügel ein und ziehen Sie den
oberen Haltegurt fest.
Stellen Sie sicher, dass der obere Hal-
tegurt fest eingerastet ist.
Kindersitze mit oberem Haltegurt
1
2
3

721-1. Für die Sicherheit
RAV4-HV_OM_OM42B06M_(EM)
■Beim Anbringen eines Kindersitzes
Für den Einbau des Kindersitzes wird ein Halteclip benötigt. Befolgen Sie die Anwei-
sungen des Herstellers. Falls Ihrem Kindersitz kein Halteclip beiliegt, wenden Sie sich
bitte an Ihren Toyota-Vertragshändler bzw. Ihre Vertragswerkstatt oder eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt:
Halteclip für Kindersitz
(Teilenummer 73119-22010)
WARNUNG
■Beim Anbringen eines Kindersitzes
Befolgen Sie die Anweisungen in der Einbauanleitung des Kindersitzes und befesti-
gen Sie den Kindersitz ordnungsgemäß.
Wenn der Kindersitz nicht ordnungsgemäß befestigt wird, können das Kind oder
andere Insassen bei plötzlichem Bremsen, einem plötzlichen Ausweichmanöver
oder einem Unfall schwer oder sogar tödlich verletzt werden.
●Falls der Fahrersitz den ordnungsgemäßen
Einbau des Kindersitzes behindert, bringen
Sie den Kindersitz auf dem rechten Rücksitz
(bei Fahrzeugen mit Linkslenkung) bzw. auf
dem linken Rücksitz (bei Fahrzeugen mit
Rechtslenkung) an.
● Stellen Sie den Beifahrersitz so ein, dass er
den Kindersitz nicht behindert.
● Bringen Sie nur in Ausnahmefällen einen
nach vorn gerichteten Kindersitz auf dem
Vordersitz an.
Falls ein nach vorn gerichteter Kindersitz auf
dem Beifahrersitz angebracht werden soll,
schieben Sie den Sitz so weit wie möglich
nach hinten. Wenn sich die Schultergurtver-
ankerung vor der Gurtführung des Kindersit-
zes befindet, bewegen Sie das Sitzkissen
nach vorne.
Anderenfalls kann es bei einem Auslösen
(Aufblasen) der Airbags zu tödlichen oder
schweren Verletzungen kommen.
