1212. Kombiinstrument
2
Kombiinstrument
RAV4-HV_OM_OM42B06M_(EM)

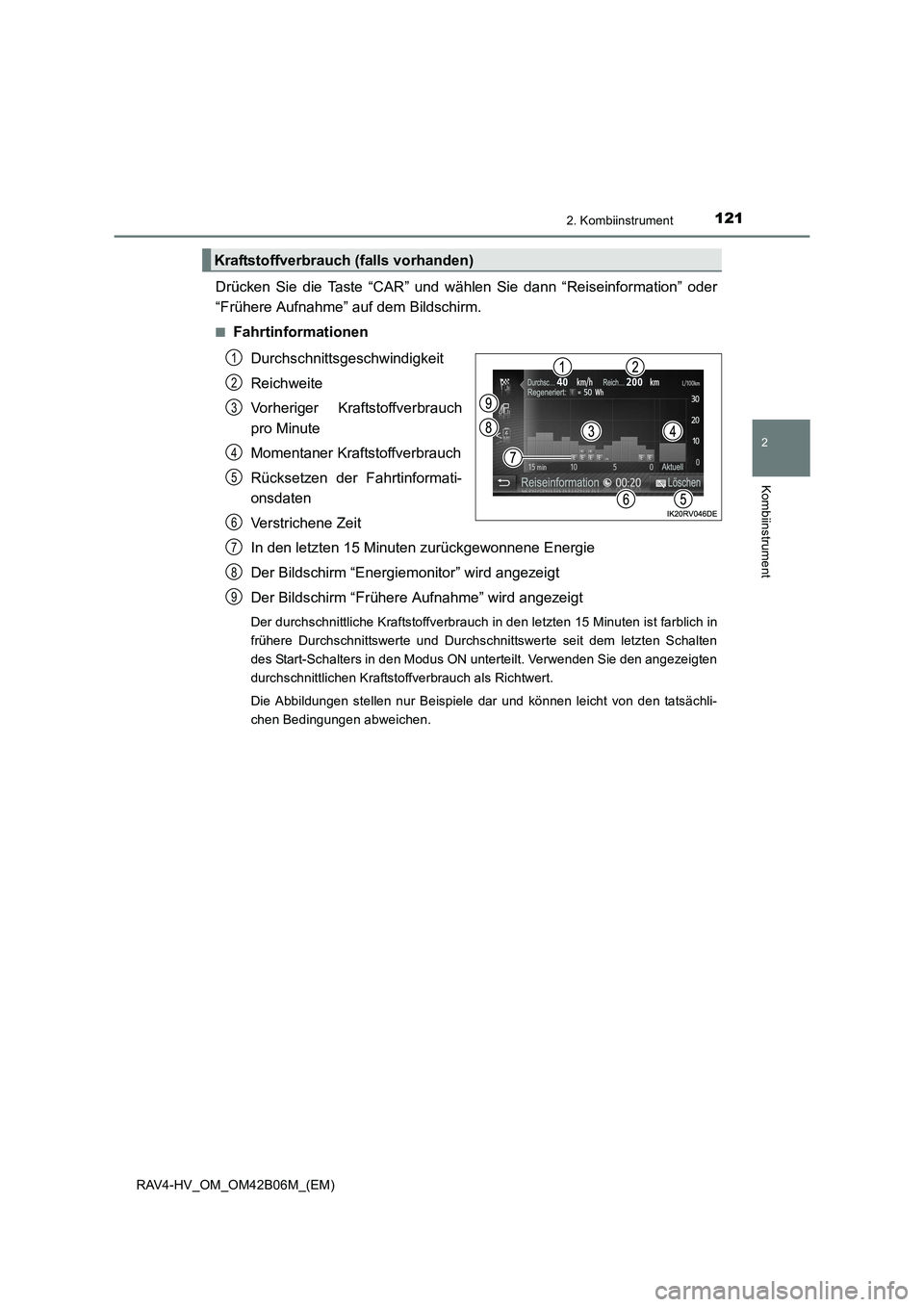

Drücken Sie die Taste “CAR” und wählen Sie dann “Reiseinformation” oder
“Frühere Aufnahme” auf dem Bildschirm.
■FahrtinformationenDurchschnittsgeschwindigkeit
Reichweite
Vorheriger Kraftstoffverbrauch
pro Minute
Momentaner Kraftstoffverbrauch
Rücksetzen der Fahrtinformati-
onsdaten
Verstrichene Zeit
In den letzten 15 Minuten zurückgewonnene Energie
Der Bildschirm “Energi emonitor” wird angezeigt
Der Bildschirm “
Frühere Aufnahme” wird angezeigt
Der durchschnittliche Kraftstoffverbrauch in den letzten 15 Minuten ist farblich in
frühere Durchschnittswerte und Durchschnittswerte seit dem letzten Schalten
des Start-Schalters in den Modus ON unterteilt. Verwenden Sie den angezeigten
durchschnittlichen Kraftstoffverbrauch als Richtwert.
Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsächli-
chen Bedingungen abweichen.
Kraftstoffverbrauch (falls vorhanden)
1
2
3
4
5
6
7
8
9

1222. Kombiinstrument
RAV4-HV_OM_OM42B06M_(EM)■
Aufgezeichnete Daten
Bester aufgezeichneter Kraft-
stoffverbrauch
Aufgezeichnete Kraftstoffver-
brauchswerte
Momentaner Kraftstoffverbrauch
Zurücksetzen der aufgezeichne-
ten Daten
Aktualisieren der aufgezeichne-
ten Daten
Der Bildschirm “Energi emonitor” wird angezeigt
Der Bildschirm “Reisein formation” wird angezeigt
Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsächli-
chen Bedingungen abweichen.
■Rücksetzen der Daten
●Wenn Sie auf dem Bildschirm “Reiseinformation” die Option “Löschen” wählen, wer-
den die Fahrtinformationsdaten zurückgesetzt.
● Wenn Sie auf dem Bildschirm “Frühere Aufnahme” die Option “Löschen” wählen,
werden die aufgezeichneten Daten zurückgesetzt.
■ Aktualisieren der aufgezeichneten Daten
Wenn Sie auf dem Bildschirm “Frühere Aufnahme” die Option “Aktual.” wählen, wer-
den die aufgezeichneten Daten aktualisiert.
Gleichzeitig wird auch der durchschnittliche Kraftstoffverbrauch, der auf dem Multi-
Informationsdisplay angezeigt wird, zurückgesetzt.
■ Reichweite
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraftstoffmenge
noch gefahren werden kann.
Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berechnet.
Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reichweite
abweichen.
1
2
3
4
5
6
7

123

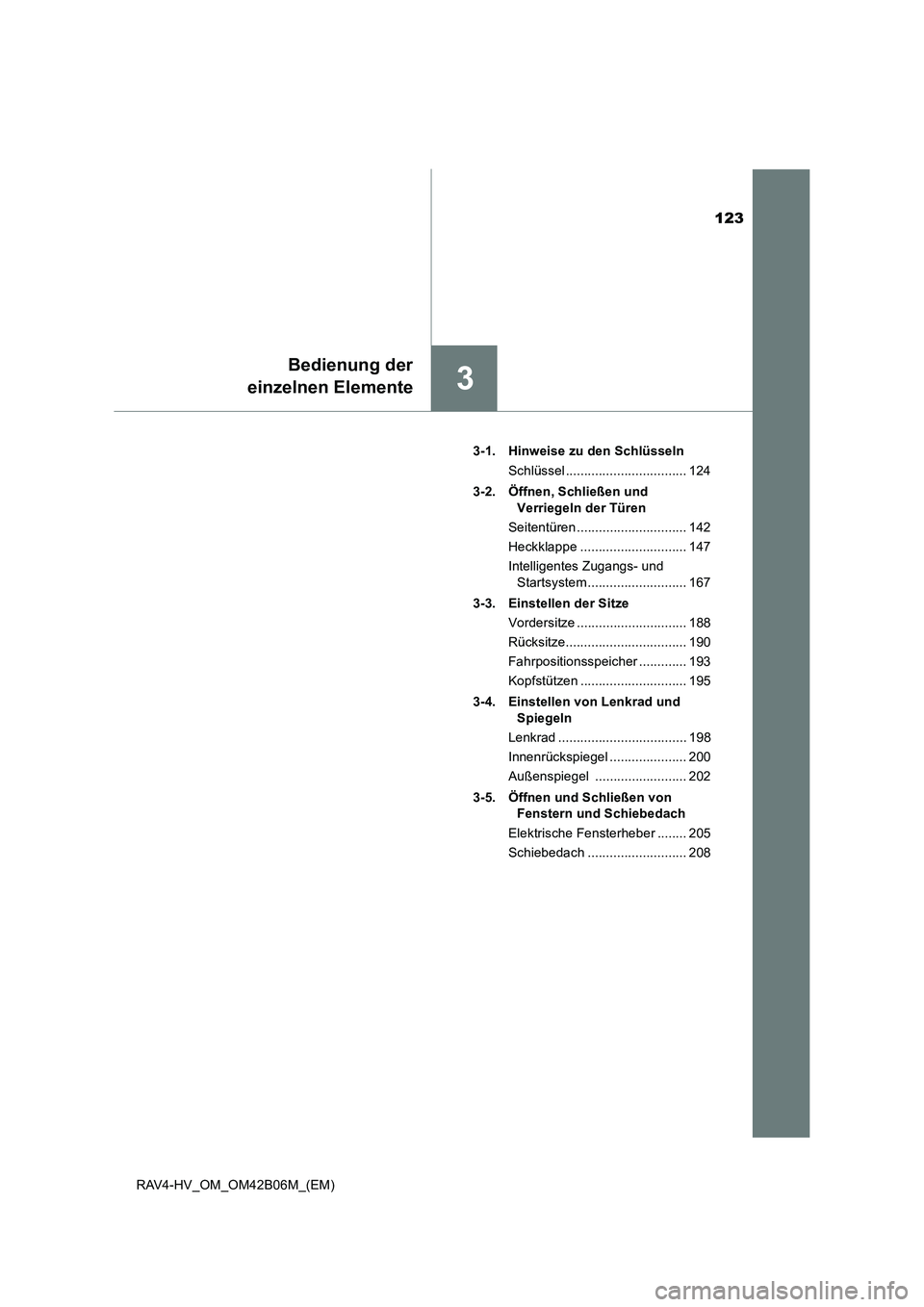

3
Bedienung der
einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM) 3-1. Hinweise zu den Schlüsseln
Schlüssel ................................. 124
3-2. Öffnen, Schließen und Verriegeln der Türen
Seitentüren .............................. 142
Heckklappe ............................. 147
Intelligentes Zugangs- und Startsystem ........................... 167
3-3. Einstellen der Sitze Vordersitze .............................. 188
Rücksitze................................. 190
Fahrpositionsspeicher ............. 193
Kopfstützen ............................. 195
3-4. Einstellen von Lenkrad und Spiegeln
Lenkrad ................................... 198
Innenrückspiegel ..................... 200
Außenspiegel ......................... 202
3-5. Öffnen und Schließen von Fenstern und Schiebedach
Elektrische Fensterheber ........ 205
Schiebedach ........................... 208

1243-1. Hinweise zu den Schlüsseln
RAV4-HV_OM_OM42B06M_(EM)

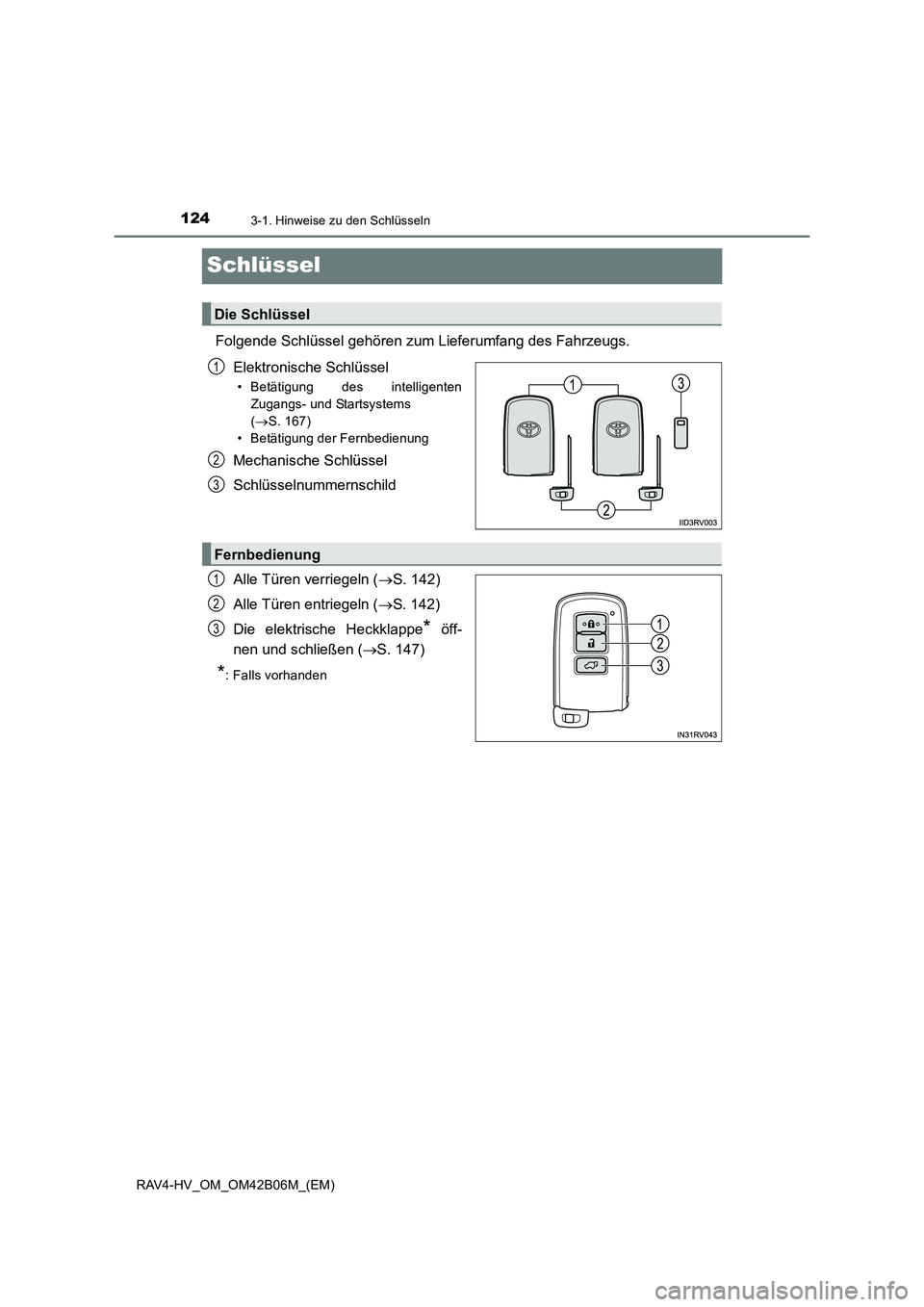

Schlüssel
Folgende Schlüssel gehören zum Lieferumfang des Fahrzeugs.Elektronische Schlüssel
• Betätigung des intelligentenZugangs- und Startsystems
(→ S. 167)
• Betätigung der Fernbedienung
Mechanische Schlüssel
Schlüsselnummernschild
Alle Türen verriegeln ( →S. 142)
Alle Türen entriegeln ( →S. 142)
Die elektrische Heckklappe
* öff-
nen und schließen ( →S. 147)
*: Falls vorhanden
Die Schlüssel
1
2
3
Fernbedienung
1
2
3

1253-1. Hinweise zu den Schlüsseln
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)

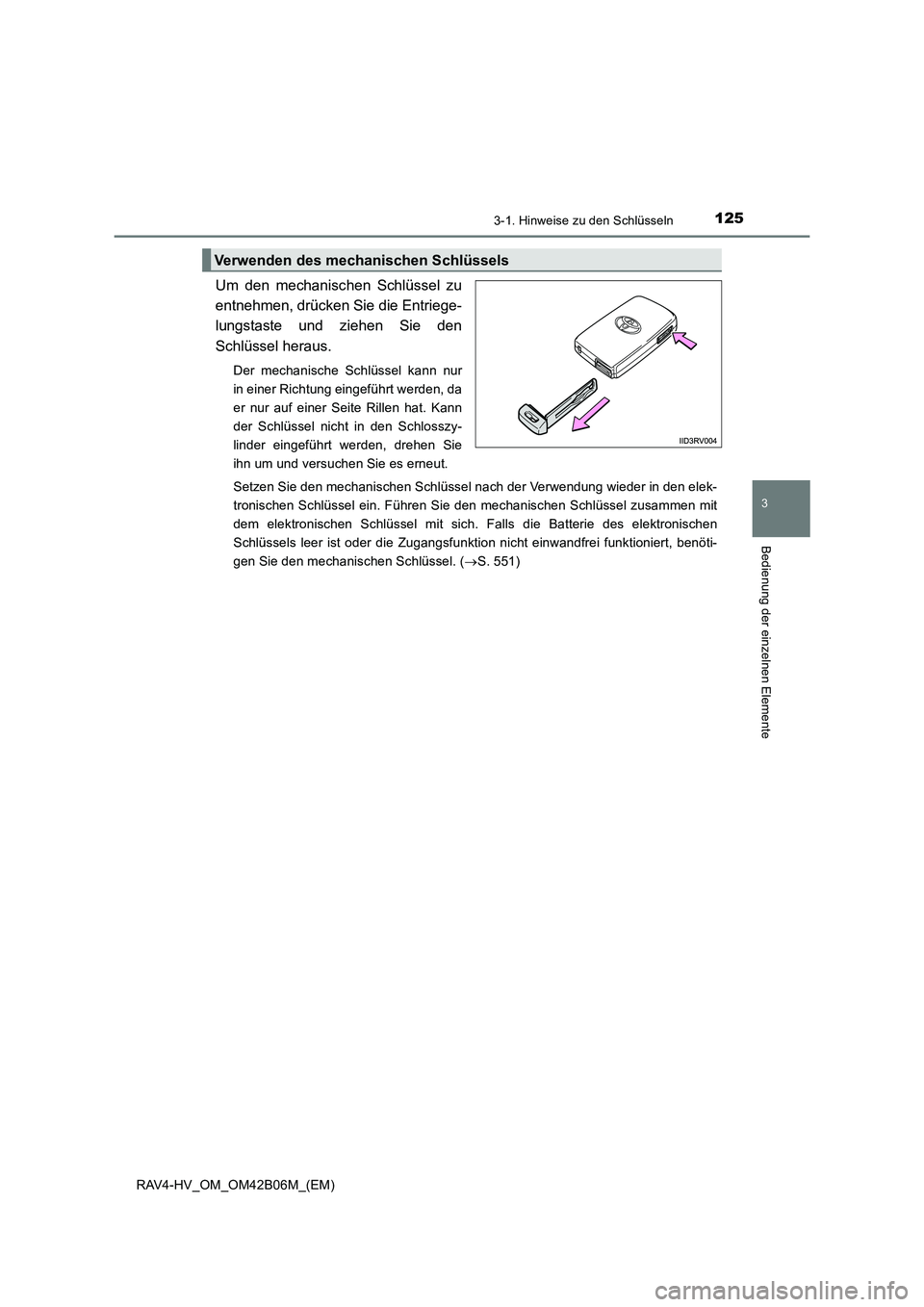

Um den mechanischen Schlüssel zu
entnehmen, drücken Sie die Entriege-
lungstaste und ziehen Sie den
Schlüssel heraus.
Der mechanische Schlüssel kann nur
in einer Richtung eingeführt werden, da
er nur auf einer Seite Rillen hat. Kann
der Schlüssel nicht in den Schlosszy-
linder eingeführt werden, drehen Sie
ihn um und versuchen Sie es erneut.
Setzen Sie den mechanischen Schlüssel nach der Verwendung wieder in den elek-
tronischen Schlüssel ein. Führen Sie den mechanischen Schlüssel zusammen mit
dem elektronischen Schlüssel mit sich. Falls die Batterie des elektronischen
Schlüssels leer ist oder die Zugangsfunktion nicht einwandfrei funktioniert, benöti-
gen Sie den mechanischen Schlüssel. (→S. 551)
Verwenden des mechanischen Schlüssels

1263-1. Hinweise zu den Schlüsseln
RAV4-HV_OM_OM42B06M_(EM)

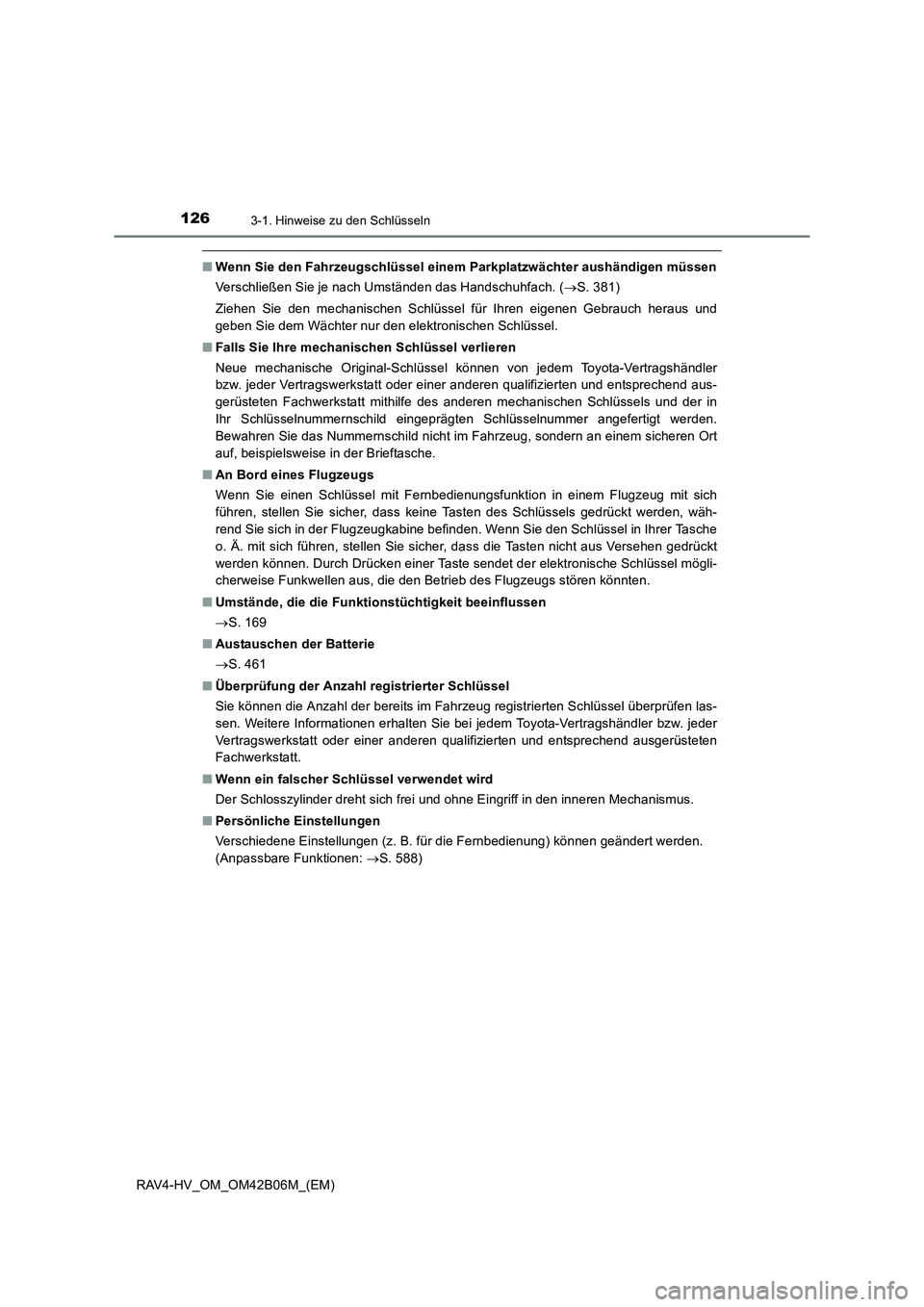

■Wenn Sie den Fahrzeugschlüssel einem Parkplatzwächter aushändigen müssen
Verschließen Sie je nach Umständen das Handschuhfach. ( →S. 381)
Ziehen Sie den mechanischen Schlüssel für Ihren eigenen Gebrauch heraus und
geben Sie dem Wächter nur den elektronischen Schlüssel.
■ Falls Sie Ihre mechanischen Schlüssel verlieren
Neue mechanische Original-Schlüssel können von jedem Toyota-Vertragshändler
bzw. jeder Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt mithilfe des anderen mechanischen Schlüssels und der in
Ihr Schlüsselnummernschild eingeprägten Schlüsselnummer angefertigt werden.
Bewahren Sie das Nummernschild nicht im Fahrzeug, sondern an einem sicheren Ort
auf, beispielsweise in der Brieftasche.
■ An Bord eines Flugzeugs
Wenn Sie einen Schlüssel mit Fernbedienungsfunktion in einem Flugzeug mit sich
führen, stellen Sie sicher, dass keine Tasten des Schlüssels gedrückt werden, wäh-
rend Sie sich in der Flugzeugkabine befinden. Wenn Sie den Schlüssel in Ihrer Tasche
o. Ä. mit sich führen, stellen Sie sicher, dass die Tasten nicht aus Versehen gedrückt
werden können. Durch Drücken einer Taste sendet der elektronische Schlüssel mögli-
cherweise Funkwellen aus, die den Betrieb des Flugzeugs stören könnten.
■ Umstände, die die Funktionstüchtigkeit beeinflussen
→S. 169
■ Austauschen der Batterie
→S. 461
■ Überprüfung der Anzahl registrierter Schlüssel
Sie können die Anzahl der bereits im Fahrzeug registrierten Schlüssel überprüfen las-
sen. Weitere Informationen erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt.
■ Wenn ein falscher Schlüssel verwendet wird
Der Schlosszylinder dreht sich frei und ohne Eingriff in den inneren Mechanismus.
■ Persönliche Einstellungen
Verschiedene Einstellungen (z. B. für die Fernbedienung) können geändert werden.
(Anpassbare Funktionen: →S. 588)

1273-1. Hinweise zu den Schlüsseln
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)■

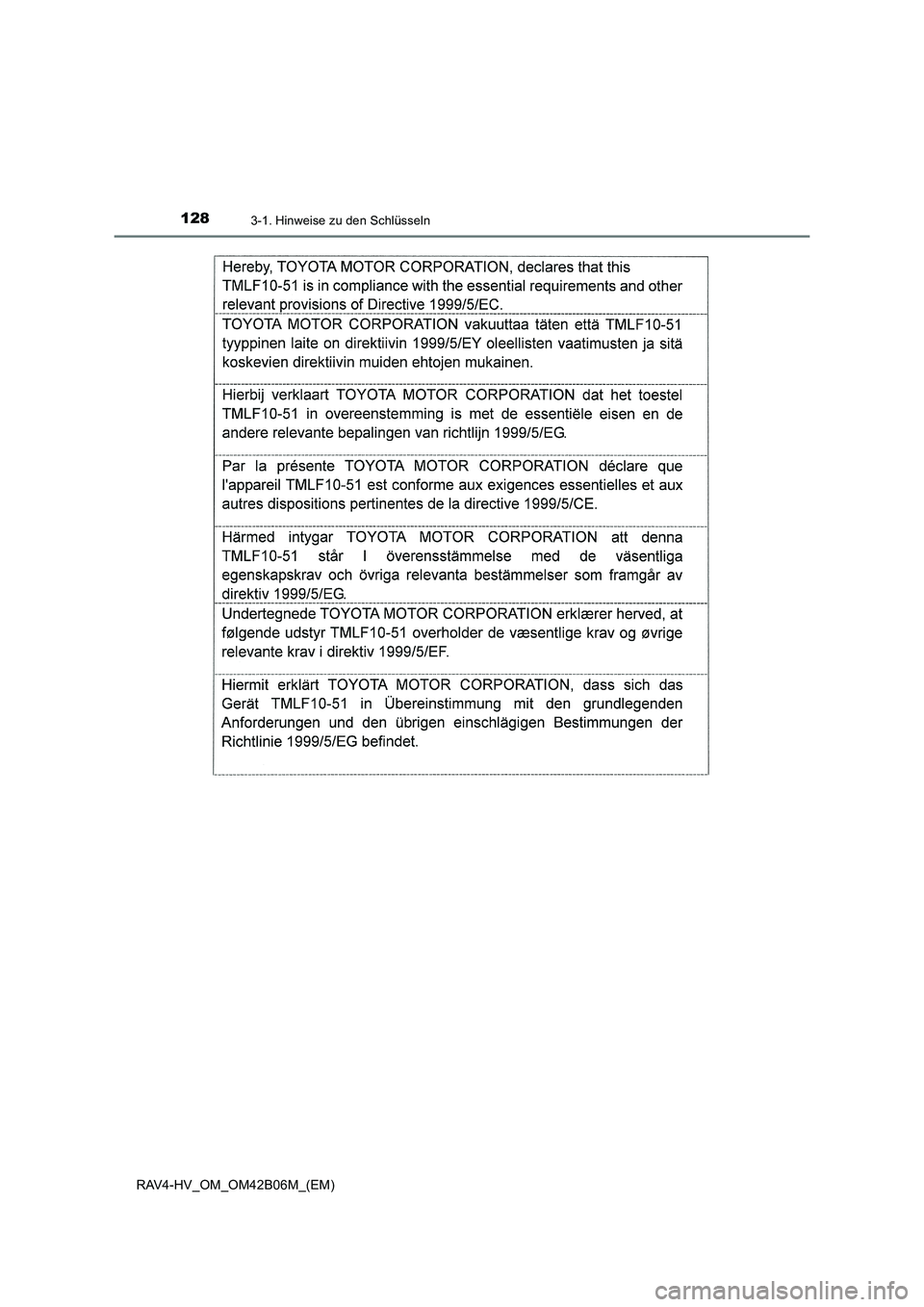

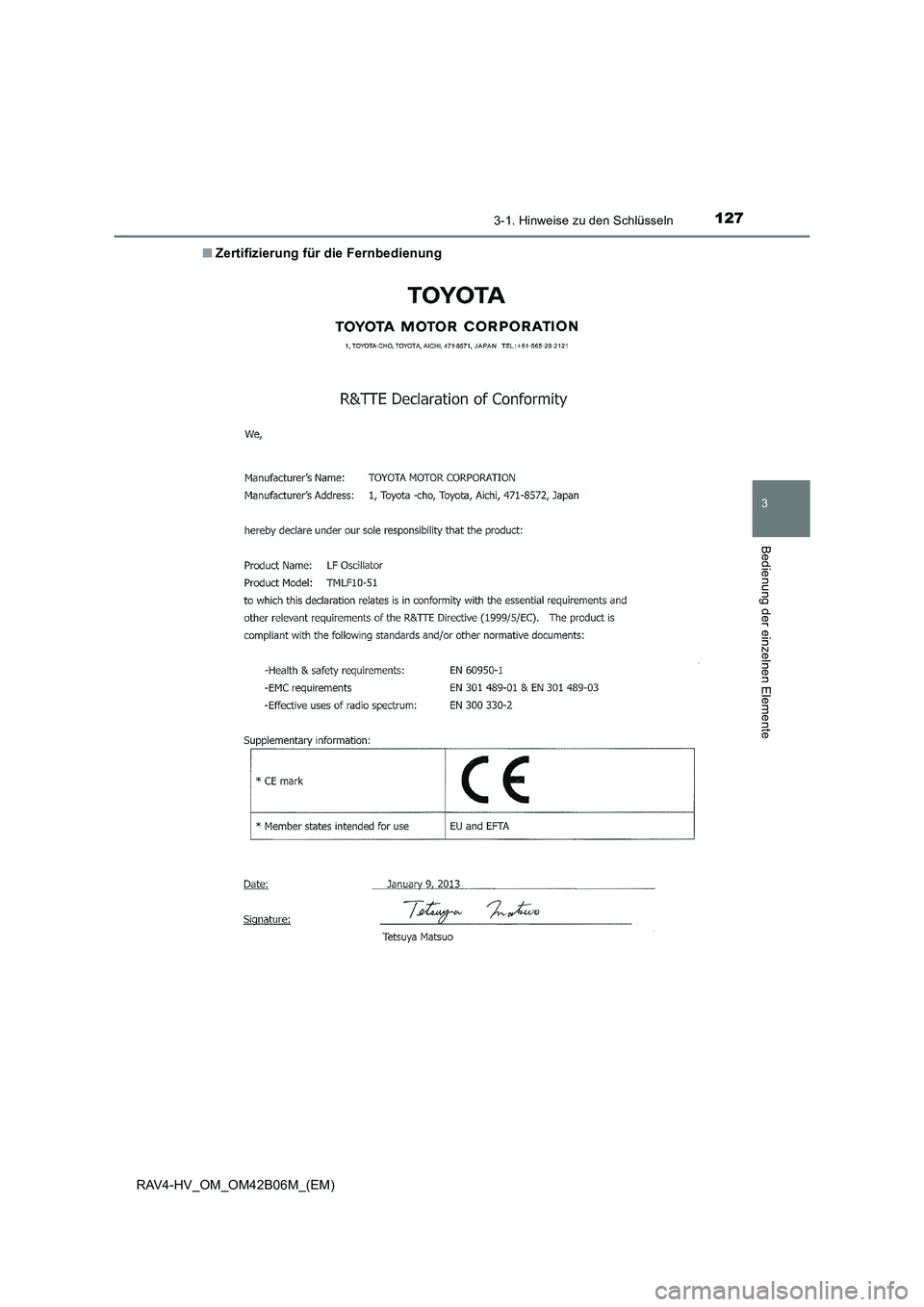

Zertifizierung für die Fernbedienung

1283-1. Hinweise zu den Schlüsseln
RAV4-HV_OM_OM42B06M_(EM)
