4015-4. Verwenden der weiteren Innenraumausstattung
RAV4-HV_OM_OM42B06M_(EM)
5
Innenraumausstattung

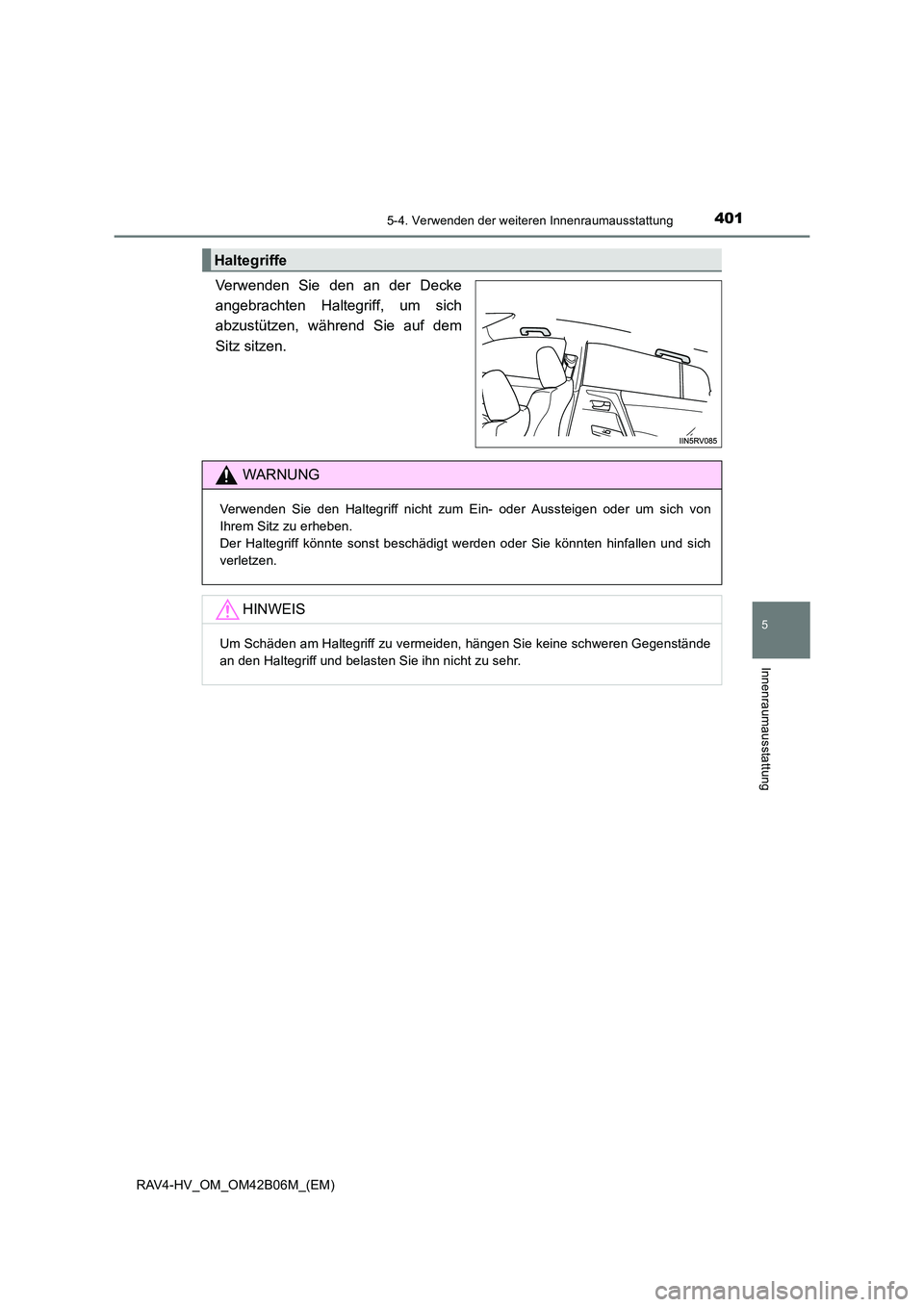

Verwenden Sie den an der Decke
angebrachten Haltegriff, um sich
abzustützen, während Sie auf dem
Sitz sitzen.
Haltegriffe
WARNUNG
Verwenden Sie den Haltegriff nicht zum Ein- oder Aussteigen oder um sich von
Ihrem Sitz zu erheben.
Der Haltegriff könnte sonst beschädigt werden oder Sie könnten hinfallen und sich
verletzen.
HINWEIS
Um Schäden am Haltegriff zu vermeiden, hängen Sie keine schweren Gegenstände
an den Haltegriff und belasten Sie ihn nicht zu sehr.

4025-4. Verwenden der weiteren Innenraumausstattung
RAV4-HV_OM_OM42B06M_(EM)

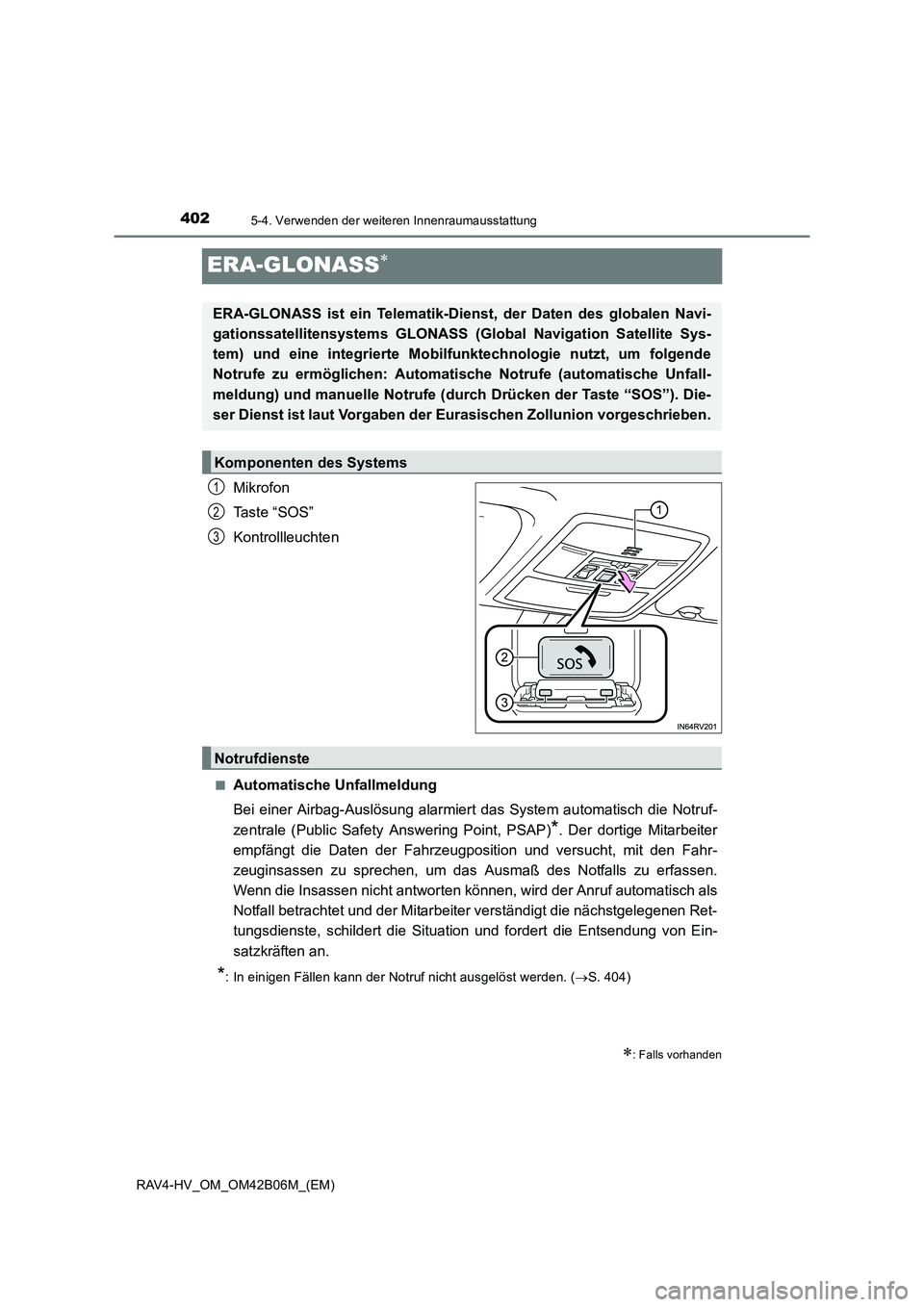

ERA-GLONASS∗
Mikrofon
Ta s t e “ S O S ”
Kontrollleuchten
■Automatische Unfallmeldung
Bei einer Airbag-Auslösung alarmiert das System automatisch die Notruf-
zentrale (Public Safety Answering Point, PSAP)
*. Der dortige Mitarbeiter
empfängt die Daten der Fahrzeugposition und versucht, mit den Fahr-
zeuginsassen zu sprechen, um das Ausmaß des Notfalls zu erfassen.
Wenn die Insassen nicht antworten können, wird der Anruf automatisch als
Notfall betrachtet und der Mitarbeiter verständigt die nächstgelegenen Ret-
tungsdienste, schildert die Situation und fordert die Entsendung von Ein-
satzkräften an.
*: In einigen Fällen kann der Notruf nicht ausgelöst werden. ( →S. 404)
∗: Falls vorhanden
ERA-GLONASS ist ein Telematik-Dien st, der Daten des globalen Navi-
gationssatellitensystems GLONASS (Global Navigation Satellite Sys-
tem) und eine integrierte Mobilfunktechnologie nutzt, um folgende
Notrufe zu ermöglichen: Automati sche Notrufe (automatische Unfall-
meldung) und manuelle Notrufe (durch Drücken der Taste “SOS”). Die-
ser Dienst ist laut Vorgaben der Eurasischen Zollunion vorgeschrieben.
Komponenten des Systems
1
2
3
Notrufdienste

4035-4. Verwenden der weiteren Innenraumausstattung
RAV4-HV_OM_OM42B06M_(EM)
5
Innenraumausstattung

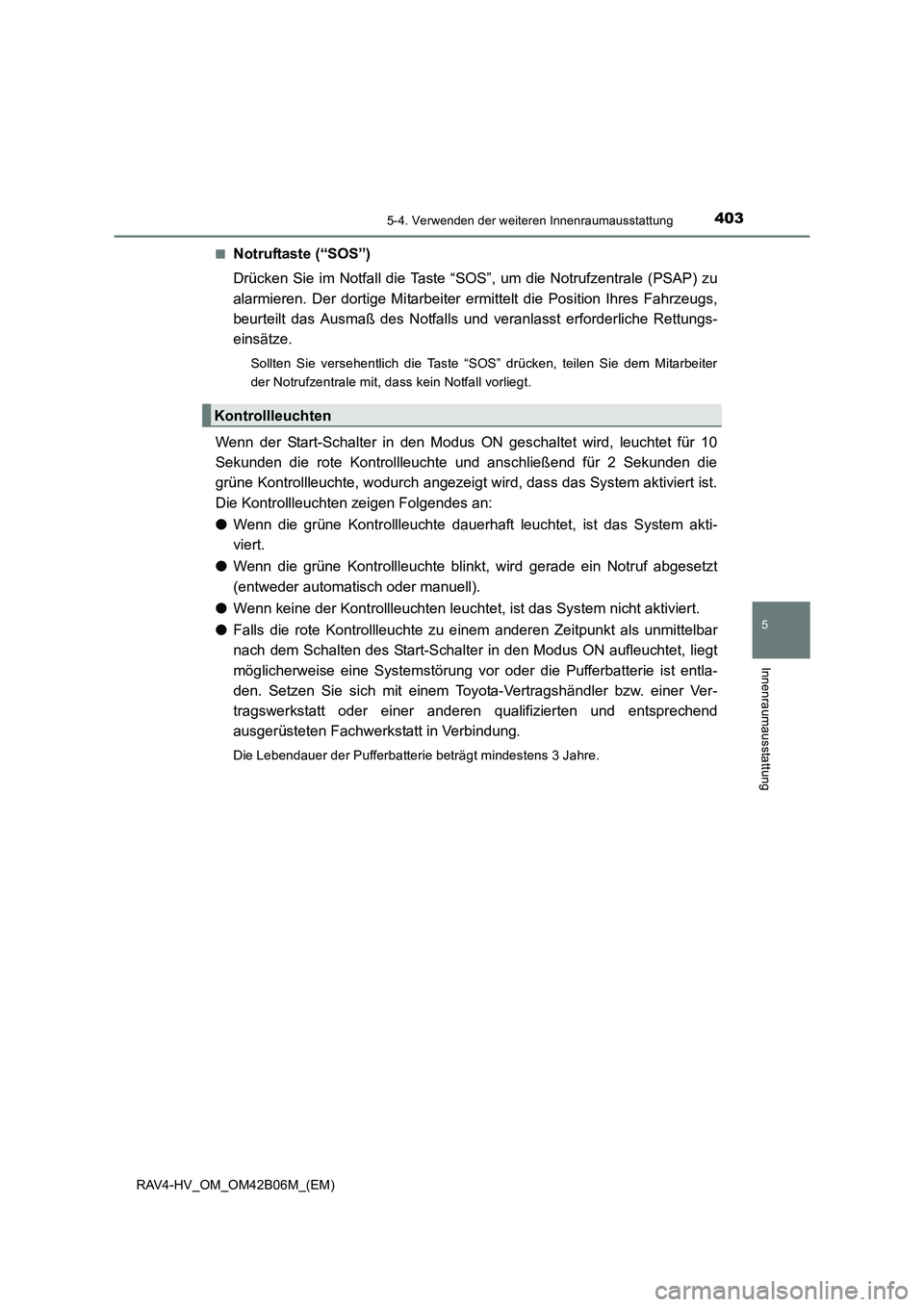

■Notruftaste (“SOS”)
Drücken Sie im Notfall die Taste “SOS”, um die Notrufzentrale (PSAP) zu
alarmieren. Der dortige Mitarbeiter ermittelt die Position Ihres Fahrzeugs,
beurteilt das Ausmaß des Notfalls und veranlasst erforderliche Rettungs-
einsätze.
Sollten Sie versehentlich die Taste “SOS” drücken, teilen Sie dem Mitarbeiter
der Notrufzentrale mit, dass kein Notfall vorliegt.
Wenn der Start-Schalter in den Modus ON geschaltet wird, leuchtet für 10
Sekunden die rote Kontrollleuchte und anschließend für 2 Sekunden die
grüne Kontrollleuchte, wodurch angezeigt wird, dass das System aktiviert ist.
Die Kontrollleuchten zeigen Folgendes an:
● Wenn die grüne Kontrollleuchte dauerhaf t leuchtet, ist das System akti-
viert.
● Wenn die grüne Kontrollleuchte blinkt, wird gerade ein Notruf abgesetzt
(entweder automatisch oder manuell).
● Wenn keine der Kontrollleuchten leucht et, ist das System nicht aktiviert.
● Falls die rote Kontrollleuchte zu einem anderen Zeitpunkt als unmittelbar
nach dem Schalten des Start-Schalter in den Modus ON aufleuchtet, liegt
möglicherweise eine Systemstörung vo r oder die Pufferbatterie ist entla-
den. Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Die Lebendauer der Pufferbatterie beträgt mindestens 3 Jahre.
Kontrollleuchten

4045-4. Verwenden der weiteren Innenraumausstattung
RAV4-HV_OM_OM42B06M_(EM)

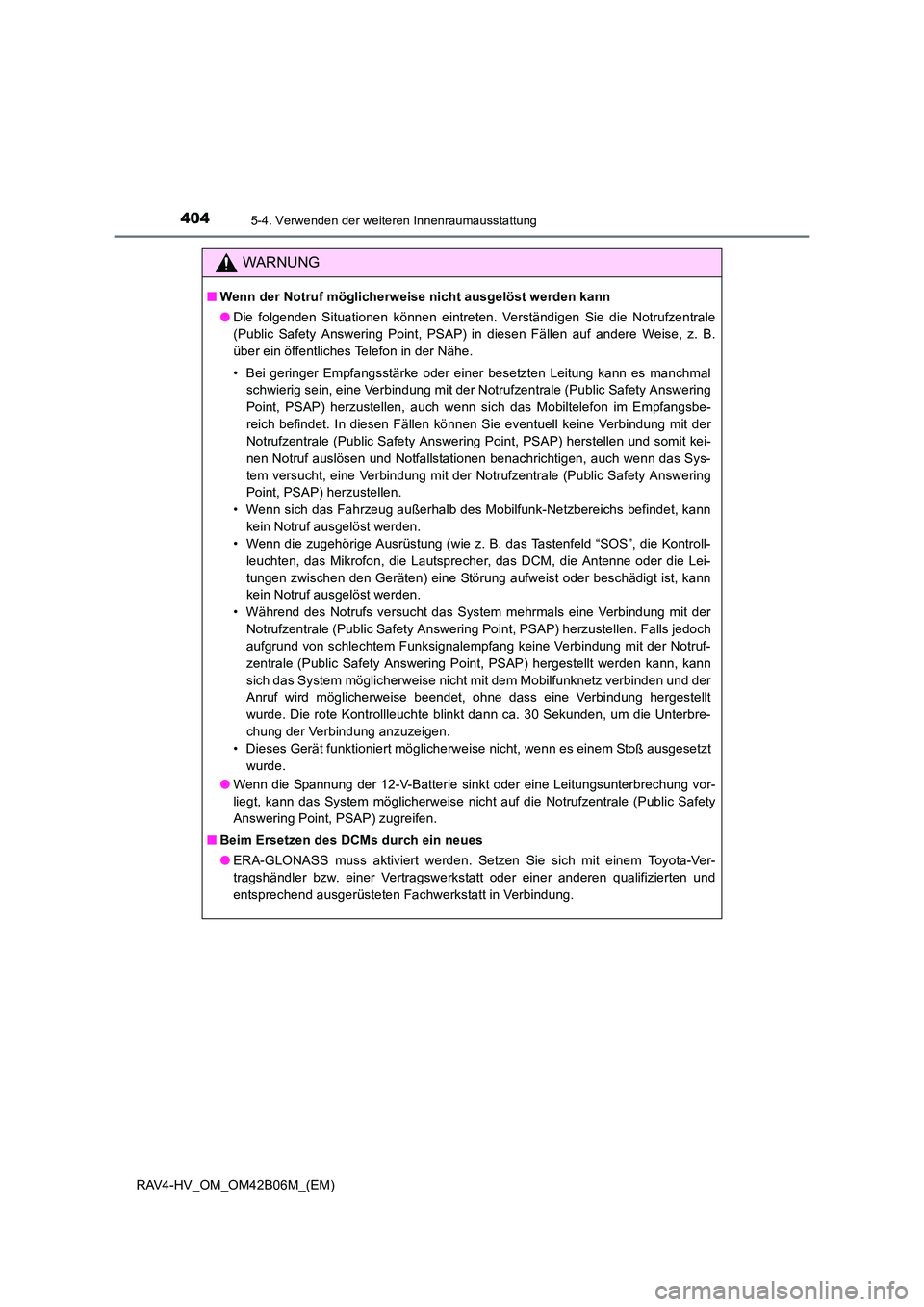

WARNUNG
■Wenn der Notruf möglicherweise nicht ausgelöst werden kann
●Die folgenden Situationen können eintreten. Verständigen Sie die Notrufzentrale
(Public Safety Answering Point, PSAP) in diesen Fällen auf andere Weise, z. B.
über ein öffentliches Telefon in der Nähe.
• Bei geringer Empfangsstärke oder einer besetzten Leitung kann es manchmal
schwierig sein, eine Verbindung mit der Notrufzentrale (Public Safety Answering
Point, PSAP) herzustellen, auch wenn sich das Mobiltelefon im Empfangsbe-
reich befindet. In diesen Fällen können Sie eventuell keine Verbindung mit der
Notrufzentrale (Public Safety Answering Point, PSAP) herstellen und somit kei-
nen Notruf auslösen und Notfallstationen benachrichtigen, auch wenn das Sys-
tem versucht, eine Verbindung mit der Notrufzentrale (Public Safety Answering
Point, PSAP) herzustellen.
• Wenn sich das Fahrzeug außerhalb des Mobilfunk-Netzbereichs befindet, kann kein Notruf ausgelöst werden.
• Wenn die zugehörige Ausrüstung (wie z. B. das Tastenfeld “SOS”, die Kontroll-
leuchten, das Mikrofon, die Lautsprecher, das DCM, die Antenne oder die Lei-
tungen zwischen den Geräten) eine Störung aufweist oder beschädigt ist, kann
kein Notruf ausgelöst werden.
• Während des Notrufs versucht das System mehrmals eine Verbindung mit der Notrufzentrale (Public Safety Answering Point, PSAP) herzustellen. Falls jedoch
aufgrund von schlechtem Funksignalempfang keine Verbindung mit der Notruf-
zentrale (Public Safety Answering Po int, PSAP) hergestellt werden kann, kann
sich das System möglicherweise nicht mit dem Mobilfunknetz verbinden und der
Anruf wird möglicherweise beendet, ohne dass eine Verbindung hergestellt
wurde. Die rote Kontrollleuchte blinkt dann ca. 30 Sekunden, um die Unterbre-
chung der Verbindung anzuzeigen.
• Dieses Gerät funktioniert möglicherweise nicht, wenn es einem Stoß ausgesetzt
wurde.
● Wenn die Spannung der 12-V-Batterie sinkt oder eine Leitungsunterbrechung vor-
liegt, kann das System möglicherweise nicht auf die Notrufzentrale (Public Safety
Answering Point, PSAP) zugreifen.
■ Beim Ersetzen des DCMs durch ein neues
●ERA-GLONASS muss aktiviert werden. Setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbindung.

4055-4. Verwenden der weiteren Innenraumausstattung
RAV4-HV_OM_OM42B06M_(EM)
5
Innenraumausstattung

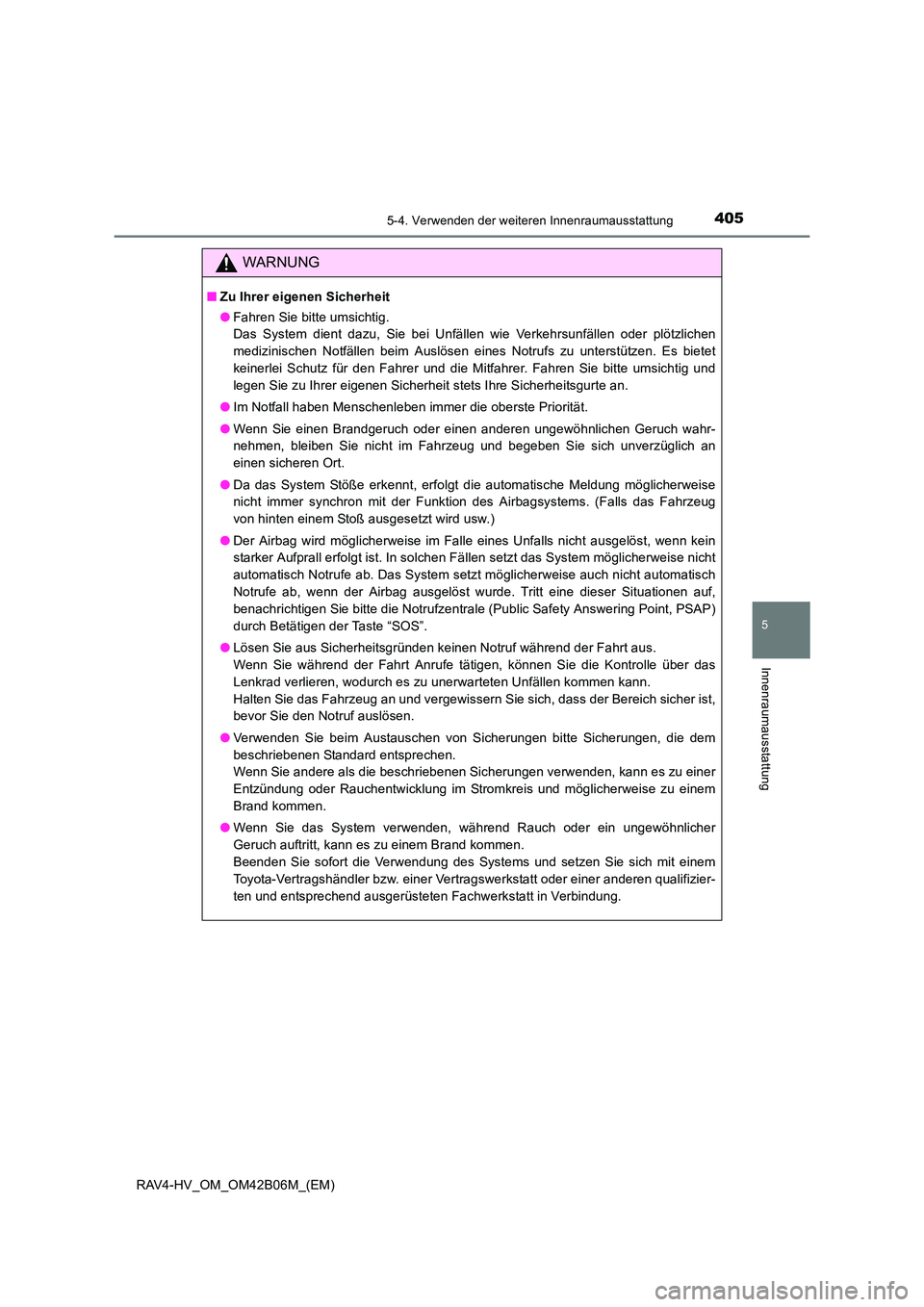

WARNUNG
■Zu Ihrer eigenen Sicherheit
●Fahren Sie bitte umsichtig.
Das System dient dazu, Sie bei Unfällen wie Verkehrsunfällen oder plötzlichen
medizinischen Notfällen beim Auslösen eines Notrufs zu unterstützen. Es bietet
keinerlei Schutz für den Fahrer und die Mitfahrer. Fahren Sie bitte umsichtig und
legen Sie zu Ihrer eigenen Sicherheit stets Ihre Sicherheitsgurte an.
● Im Notfall haben Menschenleben immer die oberste Priorität.
● Wenn Sie einen Brandgeruch oder einen anderen ungewöhnlichen Geruch wahr-
nehmen, bleiben Sie nicht im Fahrzeug und begeben Sie sich unverzüglich an
einen sicheren Ort.
● Da das System Stöße erkennt, erfolgt die automatische Meldung möglicherweise
nicht immer synchron mit der Funktion des Airbagsystems. (Falls das Fahrzeug
von hinten einem Stoß ausgesetzt wird usw.)
● Der Airbag wird möglicherweise im Falle eines Unfalls nicht ausgelöst, wenn kein
starker Aufprall erfolgt ist. In solchen Fällen setzt das System möglicherweise nicht
automatisch Notrufe ab. Das System setzt möglicherweise auch nicht automatisch
Notrufe ab, wenn der Airbag ausgelöst wurde. Tritt eine dieser Situationen auf,
benachrichtigen Sie bitte die Notrufzentrale (Public Safety Answering Point, PSAP)
durch Betätigen der Taste “SOS”.
● Lösen Sie aus Sicherheitsgründen keinen Notruf während der Fahrt aus.
Wenn Sie während der Fahrt Anrufe tätigen, können Sie die Kontrolle über das
Lenkrad verlieren, wodurch es zu unerwarteten Unfällen kommen kann.
Halten Sie das Fahrzeug an und vergewissern Sie sich, dass der Bereich sicher ist,
bevor Sie den Notruf auslösen.
● Verwenden Sie beim Austauschen von Sicherungen bitte Sicherungen, die dem
beschriebenen Standard entsprechen.
Wenn Sie andere als die beschriebenen Sicherungen verwenden, kann es zu einer
Entzündung oder Rauchentwicklung im Stromkreis und möglicherweise zu einem
Brand kommen.
● Wenn Sie das System verwenden, während Rauch oder ein ungewöhnlicher
Geruch auftritt, kann es zu einem Brand kommen.
Beenden Sie sofort die Verwendung des Systems und setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.

4065-4. Verwenden der weiteren Innenraumausstattung
RAV4-HV_OM_OM42B06M_(EM)

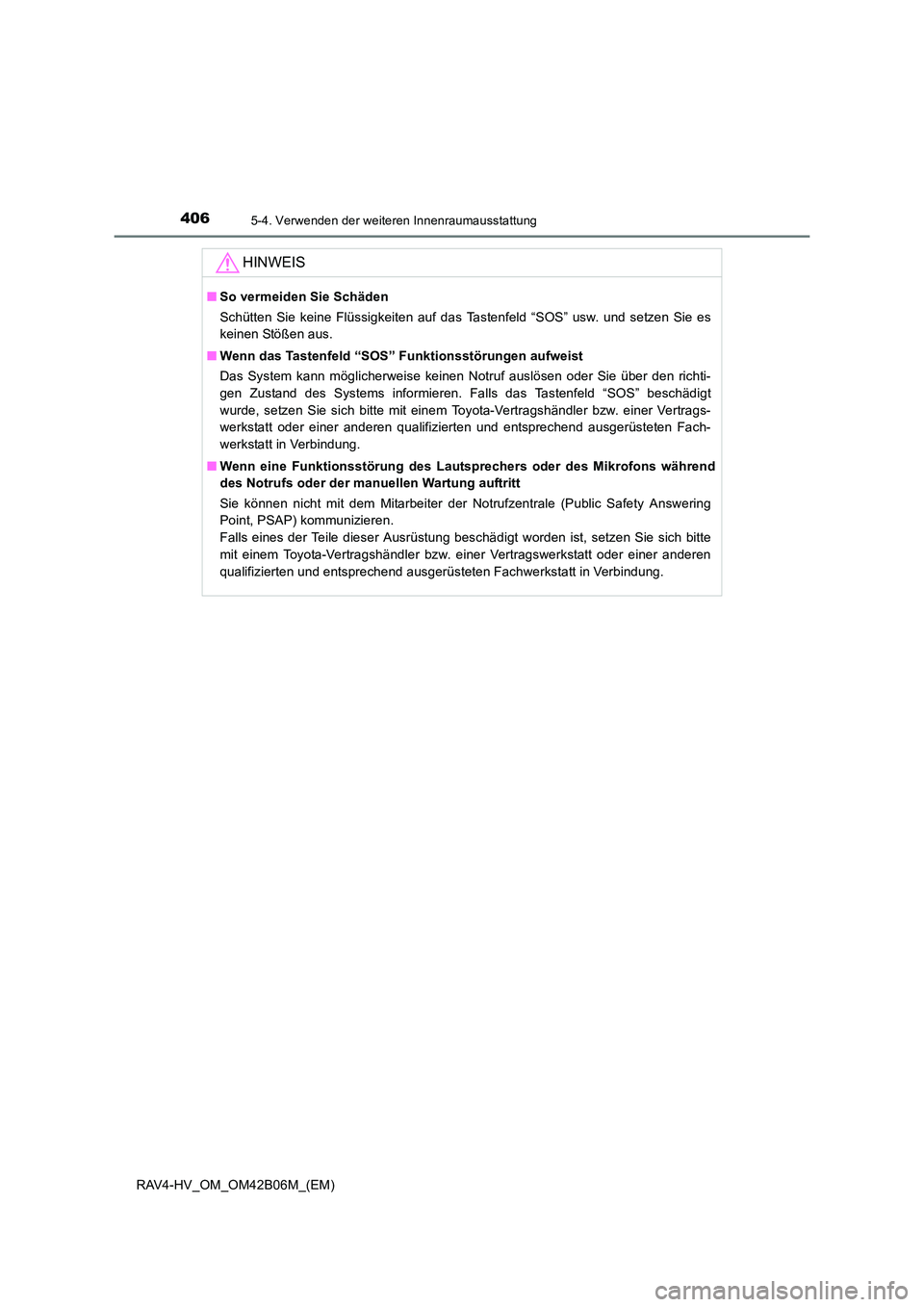

HINWEIS
■So vermeiden Sie Schäden
Schütten Sie keine Flüssigkeiten auf das Tastenfeld “SOS” usw. und setzen Sie es
keinen Stößen aus.
■ Wenn das Tastenfeld “SOS” Funktionsstörungen aufweist
Das System kann möglicherweise keinen Notruf auslösen oder Sie über den richti-
gen Zustand des Systems informieren. Falls das Tastenfeld “SOS” beschädigt
wurde, setzen Sie sich bitte mit einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt in Verbindung.
■ Wenn eine Funktionsstörung des Lautsprechers oder des Mikrofons während
des Notrufs oder der manuellen Wartung auftritt
Sie können nicht mit dem Mitarbeiter der Notrufzentrale (Public Safety Answering
Point, PSAP) kommunizieren.
Falls eines der Teile dieser Ausrüstung beschädigt worden ist, setzen Sie sich bitte
mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.

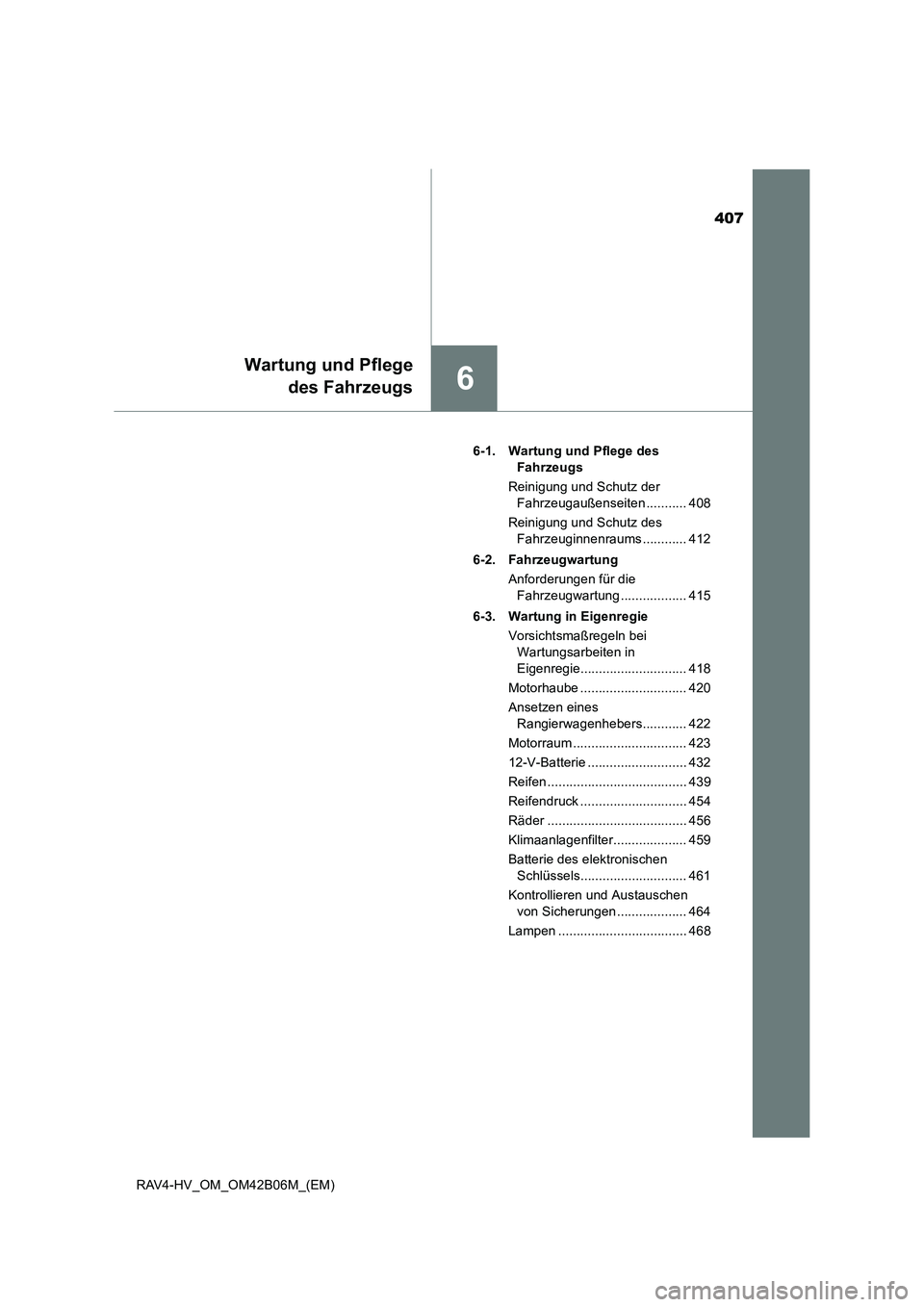

407
6
Wartung und Pflegedes Fahrzeugs
RAV4-HV_OM_OM42B06M_(EM) 6-1. Wartung und Pflege des
Fahrzeugs
Reinigung und Schutz der Fahrzeugaußenseiten ........... 408
Reinigung und Schutz des Fahrzeuginnenraums ............ 412
6-2. Fahrzeugwartung Anforderungen für die Fahrzeugwartung .................. 415
6-3. Wartung in Eigenregie Vorsichtsmaßregeln bei Wartungsarbeiten in
Eigenregie............................. 418
Motorhaube ............................. 420
Ansetzen eines Rangierwagenhebers............ 422
Motorraum ............................... 423
12-V-Batterie ........................... 432
Reifen ...................................... 439
Reifendruck ............................. 454
Räder ...................................... 456
Klimaanlagenfilter.................... 459
Batterie des elektronischen Schlüssels............................. 461
Kontrollieren und Austauschen von Sicherungen ................... 464
Lampen ................................... 468

4086-1. Wartung und Pflege des Fahrzeugs
RAV4-HV_OM_OM42B06M_(EM)

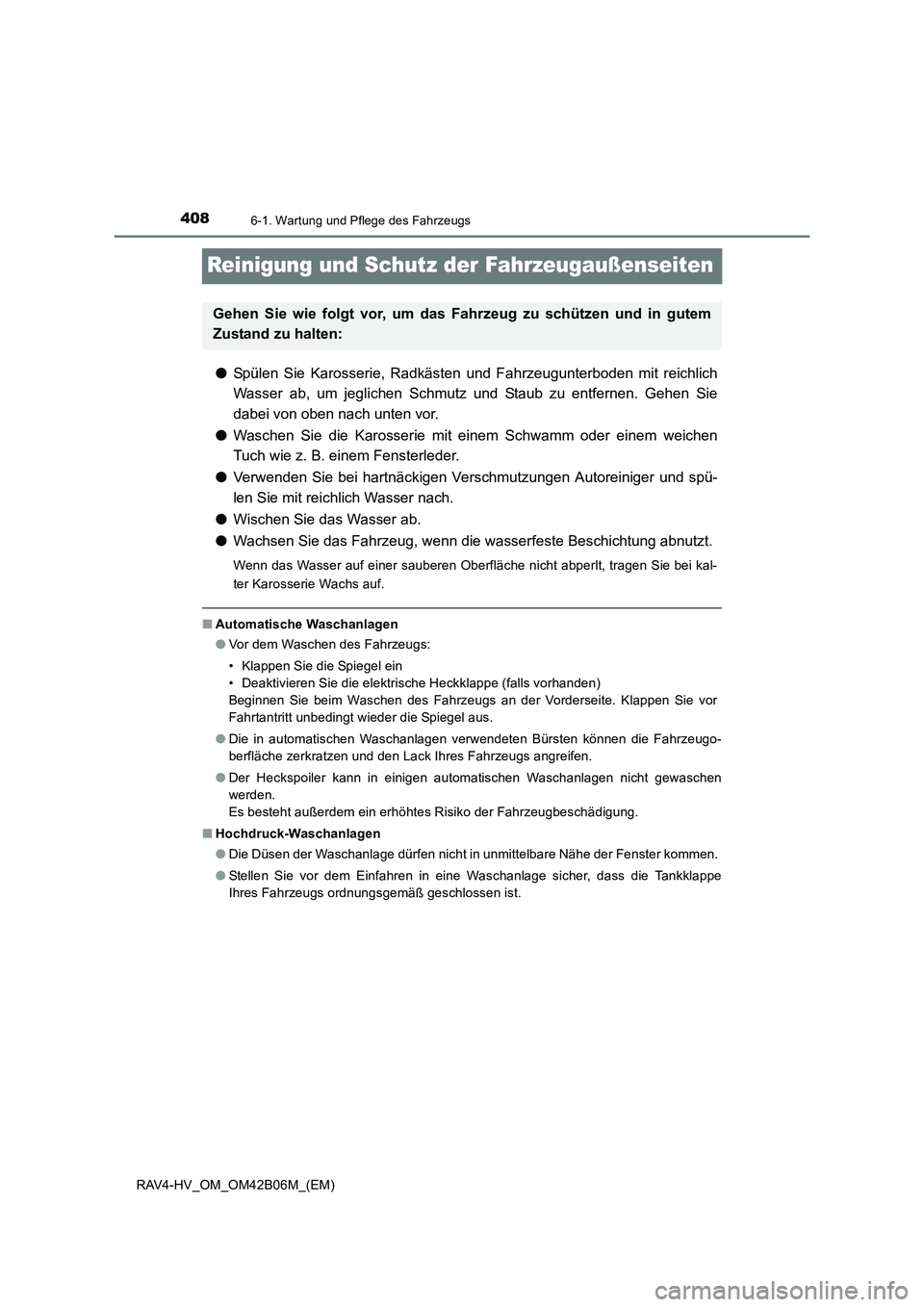

Reinigung und Schutz der Fahrzeugaußenseiten
●Spülen Sie Karosserie, Radkäst en und Fahrzeugunterboden mit reichlich
Wasser ab, um jeglichen Schmutz und Staub zu entfernen. Gehen Sie
dabei von oben nach unten vor.
● Waschen Sie die Karosserie mit einem Schwamm oder einem weichen
Tuch wie z. B. einem Fensterleder.
● Verwenden Sie bei hartnäckigen Verschmutzungen Autoreiniger und spü-
len Sie mit reichlich Wasser nach.
● Wischen Sie das Wasser ab.
● Wachsen Sie das Fahrzeug, wenn die wasserfeste Beschichtung abnutzt.
Wenn das Wasser auf einer sauberen Oberfläche nicht abperlt, tragen Sie bei kal-
ter Karosserie Wachs auf.
■Automatische Waschanlagen
●Vor dem Waschen des Fahrzeugs:
• Klappen Sie die Spiegel ein
• Deaktivieren Sie die elektrische Heckklappe (falls vorhanden)
Beginnen Sie beim Waschen des Fahrzeugs an der Vorderseite. Klappen Sie vor
Fahrtantritt unbedingt wieder die Spiegel aus.
● Die in automatischen Waschanlagen verwendeten Bürsten können die Fahrzeugo-
berfläche zerkratzen und den Lack Ihres Fahrzeugs angreifen.
● Der Heckspoiler kann in einigen automatischen Waschanlagen nicht gewaschen
werden.
Es besteht außerdem ein erhöhtes Risiko der Fahrzeugbeschädigung.
■ Hochdruck-Waschanlagen
●Die Düsen der Waschanlage dürfen nicht in unmittelbare Nähe der Fenster kommen.
● Stellen Sie vor dem Einfahren in eine Waschanlage sicher, dass die Tankklappe
Ihres Fahrzeugs ordnungsgemäß geschlossen ist.
Gehen Sie wie folgt vor, um das Fahrzeug zu schützen und in gutem
Zustand zu halten:
