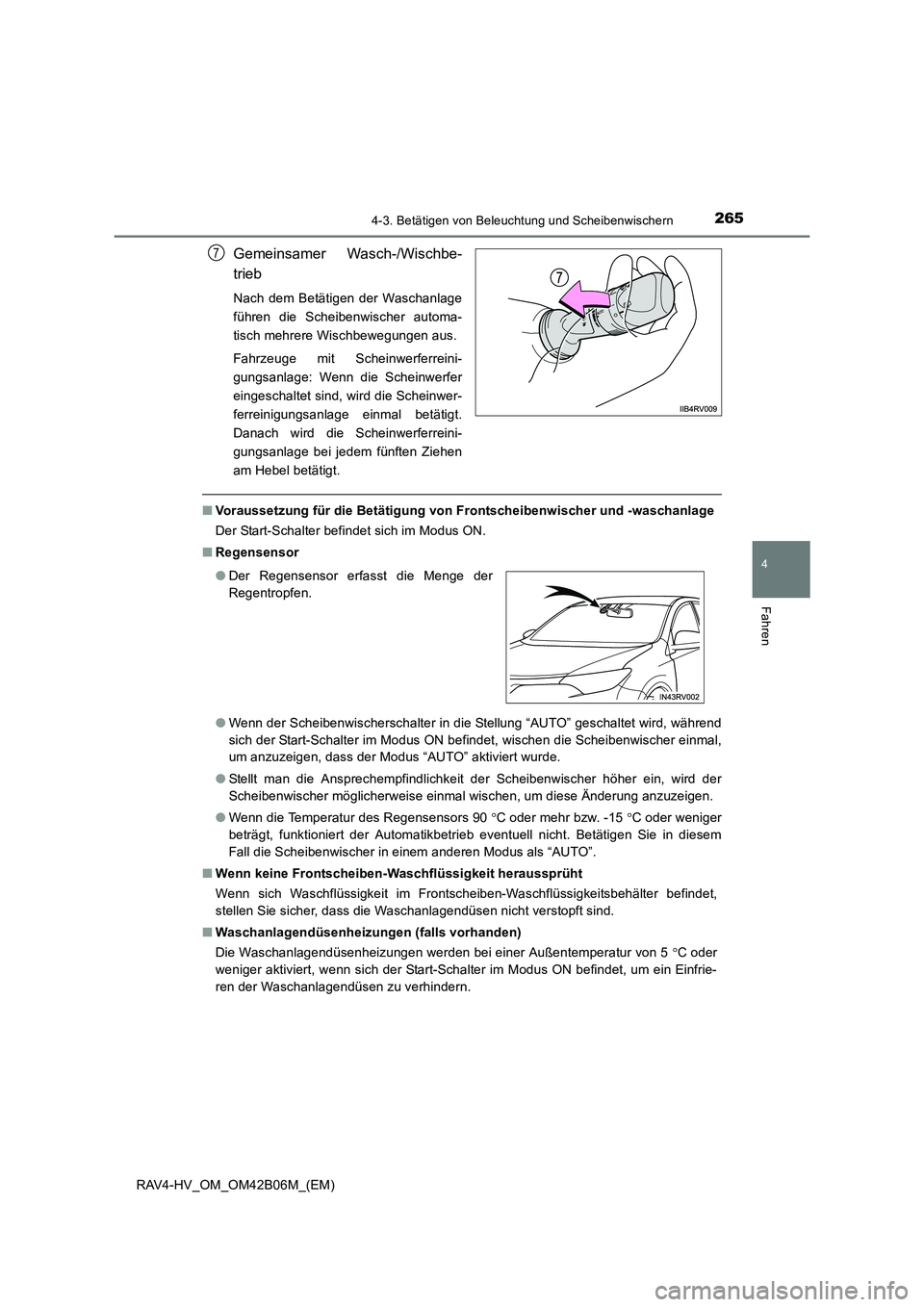

2654-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)
Gemeinsamer Wasch-/Wischbe-
trieb
Nach dem Betätigen der Waschanlage
führen die Scheibenwischer automa-
tisch mehrere Wischbewegungen aus.
Fahrzeuge mit Scheinwerferreini-
gungsanlage: Wenn die Scheinwerfer
eingeschaltet sind, wird die Scheinwer-
ferreinigungsanlage einmal betätigt.
Danach wird die Scheinwerferreini-
gungsanlage bei jedem fünften Ziehen
am Hebel betätigt.
■Voraussetzung für die Betätigung von Frontscheibenwischer und -waschanlage
Der Start-Schalter befindet sich im Modus ON.
■ Regensensor
●Wenn der Scheibenwischerschalter in die Stellung “AUTO” geschaltet wird, während
sich der Start-Schalter im Modus ON befindet, wischen die Scheibenwischer einmal,
um anzuzeigen, dass der Modus “AUTO” aktiviert wurde.
● Stellt man die Ansprechempfindlichkeit der Scheibenwischer höher ein, wird der
Scheibenwischer möglicherweise einmal wischen, um diese Änderung anzuzeigen.
● Wenn die Temperatur des Regensensors 90 °C oder mehr bzw. -15 °C oder weniger
beträgt, funktioniert der Automatikbetrieb eventuell nicht. Betätigen Sie in diesem
Fall die Scheibenwischer in einem anderen Modus als “AUTO”.
■ Wenn keine Frontscheiben-Waschflüssigkeit heraussprüht
Wenn sich Waschflüssigkeit im Frontscheiben-Waschflüssigkeitsbehälter befindet,
stellen Sie sicher, dass die Waschanlagendüsen nicht verstopft sind.
■ Waschanlagendüsenheizungen (falls vorhanden)
Die Waschanlagendüsenheizungen werden bei einer Außentemperatur von 5 °C oder
weniger aktiviert, wenn sich der Start-Schalter im Modus ON befindet, um ein Einfrie-
ren der Waschanlagendüsen zu verhindern.
7
● Der Regensensor erfasst die Menge der
Regentropfen.

2664-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4-HV_OM_OM42B06M_(EM)
WARNUNG
■Vorsichtsmaßregeln bei Verwendung der Frontscheibenwischer im Modus
“AUTO”
Die Frontscheibenwischer können unerwartet einsetzen, wenn der Sensor berührt
wird oder die Windschutzscheibe im Modus “AUTO” Vibrationen ausgesetzt ist. Pas-
sen Sie auf, dass Ihre Finger oder Gegenstände nicht in den Frontscheibenwischern
eingeklemmt werden.
■ Vorsichtsmaßregel für die Verwendung von Waschflüssigkeit
Verwenden Sie Waschflüssigkeit bei kalten Temperaturen erst dann, wenn sich die
Windschutzscheibe erwärmt hat. Anderenfalls kann die Flüssigkeit auf der Wind-
schutzscheibe gefrieren und die Sicht behindern. Dies kann zu einem Unfall mit töd-
lichen oder schweren Verletzungen führen.
■ Wenn die Waschanlagendüsenheizungen in Betrieb sind (falls vorhanden)
Berühren Sie nicht die Bereiche um die Waschanlagendüsen, da diese sehr heiß
werden können und Verbrennungsgefahr besteht.
HINWEIS
■Bei trockener Windschutzscheibe
Betätigen Sie die Scheibenwischer nicht, da sie die Windschutzscheibe beschädigen
können.
■ Bei leerem Waschflüssigkeitsbehälter
Betätigen Sie den Schalter nicht ununterbrochen, da sonst die Waschflüssigkeits-
pumpe überhitzen kann.
■ Wenn eine Düse verstopft ist
Wenden Sie sich in diesem Fall an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerk-
statt.
Versuchen Sie nicht, sie mit einer Nadel o. Ä. zu reinigen. Die Düse kann dadurch
beschädigt werden.
■ So verhindern Sie ein Entladen der 12-V-Batterie
Schalten Sie die Scheibenwischer bei ausgeschaltetem Hybridsystem nicht länger
als nötig ein.

267
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
RAV4-HV_OM_OM42B06M_(EM)
Heckscheibenwischer und -waschanlage
Drehen Sie zum Einschalten des Heckscheibenwischers das Hebelende und
drücken Sie zum Einschalten von Heckscheibenwischer und -waschanlage
den Hebel von sich weg.Scheibenwischer-Intervallbetrieb
Normalbetrieb
Gemeinsamer Wasch-/Wischbe-
trieb
1
2
3

2684-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4-HV_OM_OM42B06M_(EM)
■Voraussetzung für die Betätigung der Heckscheibenwischer und -waschanlage
Der Start-Schalter befindet sich im Modus ON.
■ Wenn keine Waschflüssigkeit heraussprüht
Stellen Sie sicher, dass die Waschanlagendüse nicht verstopft ist, wenn sich Wasch-
flüssigkeit im Waschflüssigkeitsbehälter befindet.
HINWEIS
■Bei trockener Heckscheibe
Betätigen Sie den Scheibenwischer nicht, da er die Heckscheibe beschädi-
gen könnte.
■ Bei leerem Waschflüssigkeitsbehälter
Betätigen Sie den Schalter nicht ununterbrochen, da sonst die Waschflüssigkeits-
pumpe überhitzen kann.

269
4
4-4. Tanken
Fahren
RAV4-HV_OM_OM42B06M_(EM)

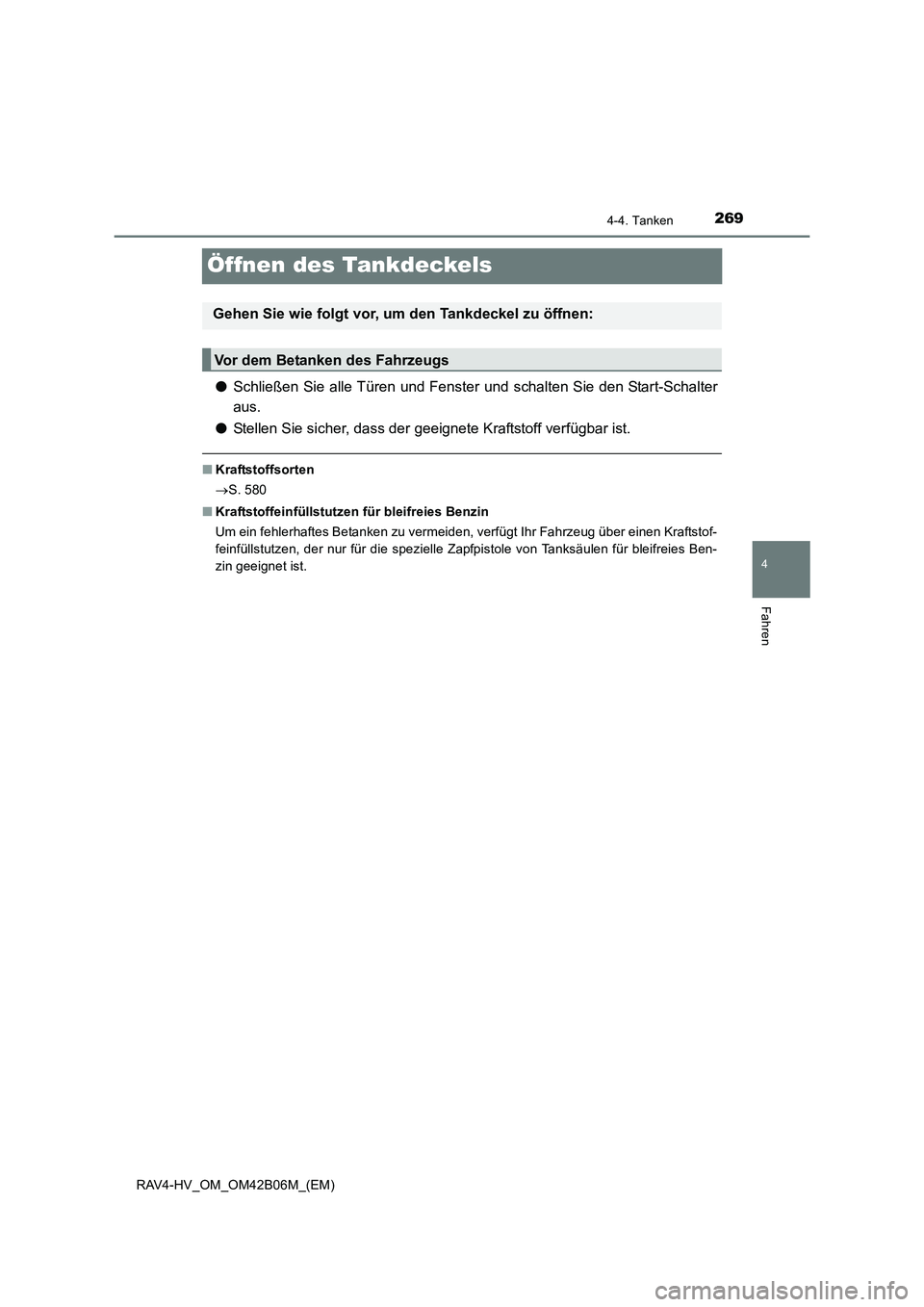

Öffnen des Tankdeckels
●Schließen Sie alle Türen und Fenster und schalten Sie den Start-Schalter
aus.
● Stellen Sie sicher, dass der geeignete Kraftstoff verfügbar ist.
■Kraftstoffsorten
→S. 580
■ Kraftstoffeinfüllstutzen für bleifreies Benzin
Um ein fehlerhaftes Betanken zu vermeiden, verfügt Ihr Fahrzeug über einen Kraftstof-
feinfüllstutzen, der nur für die spezielle Zapfpistole von Tanksäulen für bleifreies Ben-
zin geeignet ist.
Gehen Sie wie folgt vor, um den Tankdeckel zu öffnen:
Vor dem Betanken des Fahrzeugs

2704-4. Tanken
RAV4-HV_OM_OM42B06M_(EM)
WARNUNG
■Beim Betanken des Fahrzeugs
Beachten Sie die folgenden Vorsichtsmaßregeln während des Tankens. Anderen-
falls kann es zu tödlichen oder schweren Verletzungen kommen.
●Berühren Sie zum Entladen der möglicherweise aufgebauten statischen Elektrizität
nach dem Aussteigen und vor dem Öffnen der Tankklappe eine unlackierte Metal-
loberfläche. Es ist wichtig, vor dem Tanken die statische Elektrizität zu entladen, da
durch statische Elektrizität erzeugte Funken beim Tanken Kraftstoffdämpfe entzün-
den können.
● Fassen Sie den Tankdeckel immer am Griff an und schrauben Sie ihn langsam auf.
Beim Lösen des Tankdeckels kann es zu einem Zischgeräusch kommen. Warten
Sie, bis das Geräusch nicht mehr zu hören ist, ehe Sie den Deckel vollständig
abnehmen. Bei heißem Wetter kann unter Druck stehender Kraftstoff aus dem Ein-
füllstutzen herausspritzen und zu Verletzungen führen.
● Sorgen Sie dafür, dass sich niemand, der die statische Elektrizität seines Körpers
nicht entladen hat, in der Nähe eines geöffneten Kraftstofftanks aufhält.
● Atmen Sie keine Kraftstoffdämpfe ein.
Kraftstoff enthält gesundheitsschädliche Substanzen.
● Rauchen Sie nicht beim Betanken des Fahrzeugs.
Anderenfalls kann sich der Kraftstoff entzünden und einen Brand verursachen.
● Setzen Sie sich nicht ins Fahrzeug und berühren Sie keine Person bzw. keinen
Gegenstand mit statischer Aufladung.
Anderenfalls kann sich statische Elektrizität aufbauen und die Möglichkeit einer
Entzündungsgefahr entstehen.
■ Beim Tanken
Beachten Sie die folgenden Vorsichtsmaßregeln, um ein Überlaufen von Kraftstoff
aus dem Kraftstofftank zu verhindern:
●Hängen Sie die Zapfpistole ordnungsgemäß in den Kraftstoffeinfüllstutzen ein.
● Beenden Sie das Füllen des Tanks, nachdem die Zapfpistole automatisch abge-
schaltet hat.
● Füllen Sie den Kraftstofftank nicht weiter auf.
HINWEIS
■Ta n k e n
Verschütten Sie beim Tanken keinen Kraftstoff.
Anderenfalls kann es zu Schäden am Fahrzeug kommen, z. B. zu Funktionsstörun-
gen des Abgasreinigungssystems oder Schäden an den Kraftstoffsystembauteilen
oder an der Lackierung des Fahrzeugs.

2714-4. Tanken
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)
Ziehen Sie den Tankklappenöffner
nach oben, um die Tankklappe zu
öffnen.
Schrauben Sie den Tankdeckel
langsam ab und setzen Sie ihn in
den Halter an der Tankklappe ein.
Schrauben Sie nach dem Tanken den
Tankdeckel zu, bis ein Klicken zu
hören ist. Nachdem Sie den Deckel
losgelassen haben, dreht er sich ein
wenig zurück.
Öffnen des Tankdeckels
1
2
Schließen des Tankdeckels
WARNUNG
■ Austauschen des Tankdeckels
Verwenden Sie für Ihr Fahrzeug ausschließlich einen Original-Tankdeckel von
Toyota. Anderenfalls kann es zu einem Feuer oder einem anderen Unfall mit tödli-
chen oder schweren Verletzungen kommen.

2724-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42B06M_(EM)
Toyota Safety Sense∗
◆PCS (Pre-Crash-Sicherheitssystem)
→S. 281
◆LDA (Spurwechselwarnung mit Steuerung der Lenkung)
→S. 297
◆Fernlichtassistent
→S. 258
◆RSA (Verkehrszeichenerkennung)
→S. 306
◆Dynamische Radar-Geschwindigkeitsregelung
→S. 311
∗: Falls vorhanden
Toyota Safety Sense setzt sich aus folgenden Fahrerassistenzsyste-
men zusammen und trägt zu einem sicheren und angenehmen Fahrer-
lebnis bei:
WARNUNG
■ Toyota Safety Sense
Toyota Safety Sense dient bei einer sicheren Fahrweise dazu, die Auswirkungen
einer Kollision auf die Insassen und das Fahrzeug zu reduzieren bzw. den Fahrer bei
normalen Fahrbedingungen zu unterstützen.
Da das Maß der Erkennungsgenauigkeit und des Eingreifverhaltens begrenzt ist,
dürfen Sie sich nicht zu sehr auf dieses System verlassen. Es liegt grundsätzlich in
der Verantwortung des Fahrers, auf die Umgebung des Fahrzeugs und auf eine
sichere Fahrweise zu achten.
