2017 TOYOTA RAV4 HYBRID Betriebsanleitungen (in German)

2734-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)
Das Pre-Crash-Sicherheitssystem ist mit einem hoch entwickelten Computer
ausgestattet, der bestimmte Daten aufzeichnet. Dazu gehören:• Zustand des Gaspedals
• Zustand der Bremse
• Geschwindigkeit
• Betriebsstatus der Funktionen des Pre-Crash-Sicherheitssystems
• Informationen (wie etwa Abstand und Geschwindigkeitsdifferenz zwischen
Ihrem Fahrzeug und dem Fahrzeug vor Ihnen bzw. anderen Objekten)
Das Pre-Crash-Sicherheitssystem zeichnet keine Gespräche, Geräusche
oder Bilder auf.
● Verwendung der Daten
Toyota kann die von diesem Computer aufgezeichneten Daten zur Diag-
nose von Funktionsstörungen, für Forschungs- und Entwicklungsarbeiten
und zur Verbesserung der Qualität verwenden.
Toyota gibt diese Daten nicht an Dritte weiter, wobei folgende Ausnahmen
möglich sind:
• Der Besitzer des Fahrzeugs oder der Leasingnehmer (bei einem Lea- singfahrzeug) gibt seine Zustimmung
• Es liegt eine offizielle Anfrage der Polizei, eines Gerichts oder einer
Regierungsbehörde vor
• Zur Verwendung durch Toyota in einem Rechtsstreit
• Zu Forschungszwecken, wobei die Daten in diesem Fall nicht mit einem bestimmten Fahrzeug oder einem Fahrzeugbesitzer verknüpft sind
Aufzeichnung von Fahrzeugdaten

2744-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42B06M_(EM)

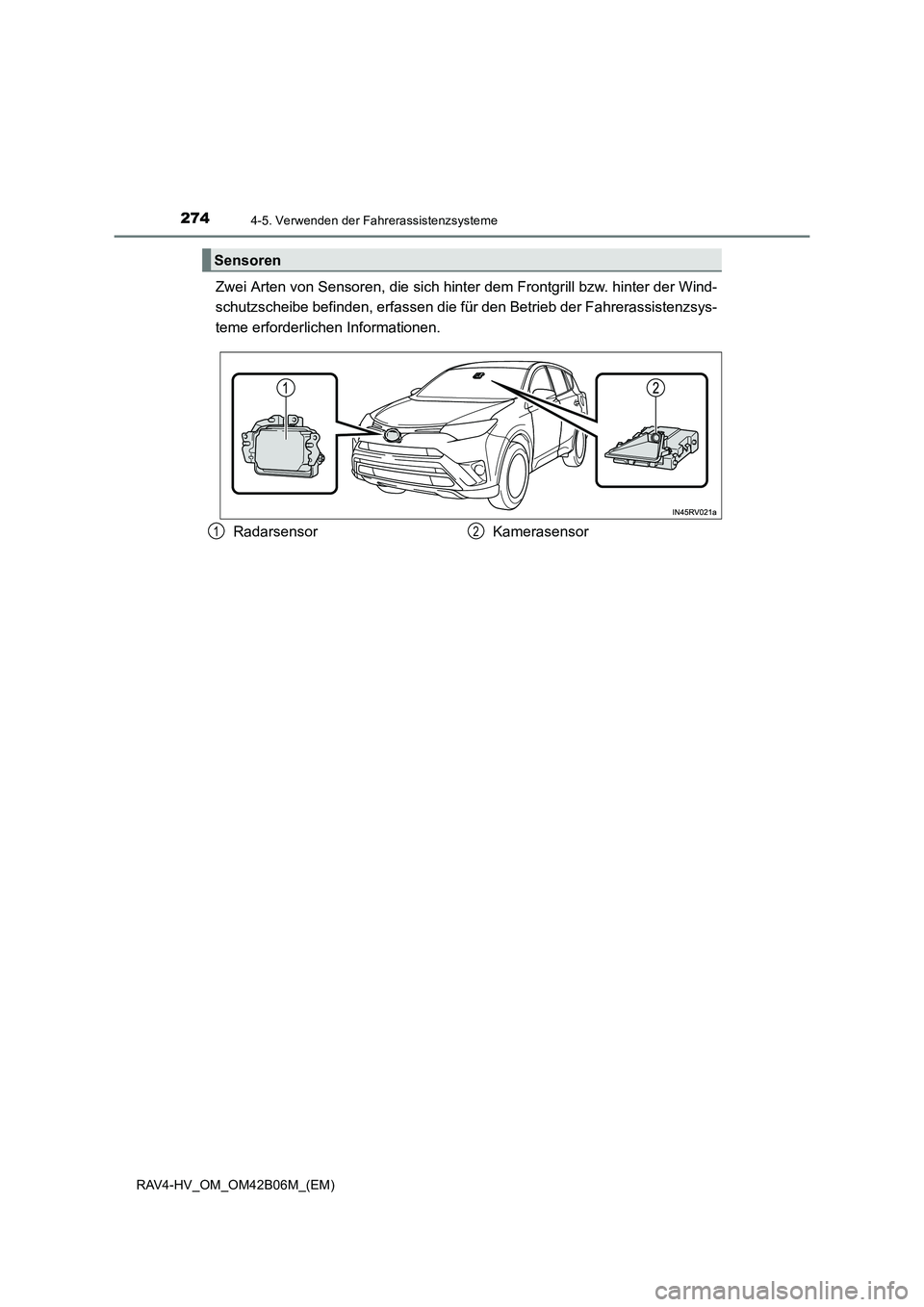

Zwei Arten von Sensoren, die sich hinter dem Frontgrill bzw. hinter der Wind-
schutzscheibe befinden, erfassen die fü r den Betrieb der Fahrerassistenzsys-
teme erforderlichen Informationen.
Sensoren
Radarsensor Kamerasensor12

2754-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)

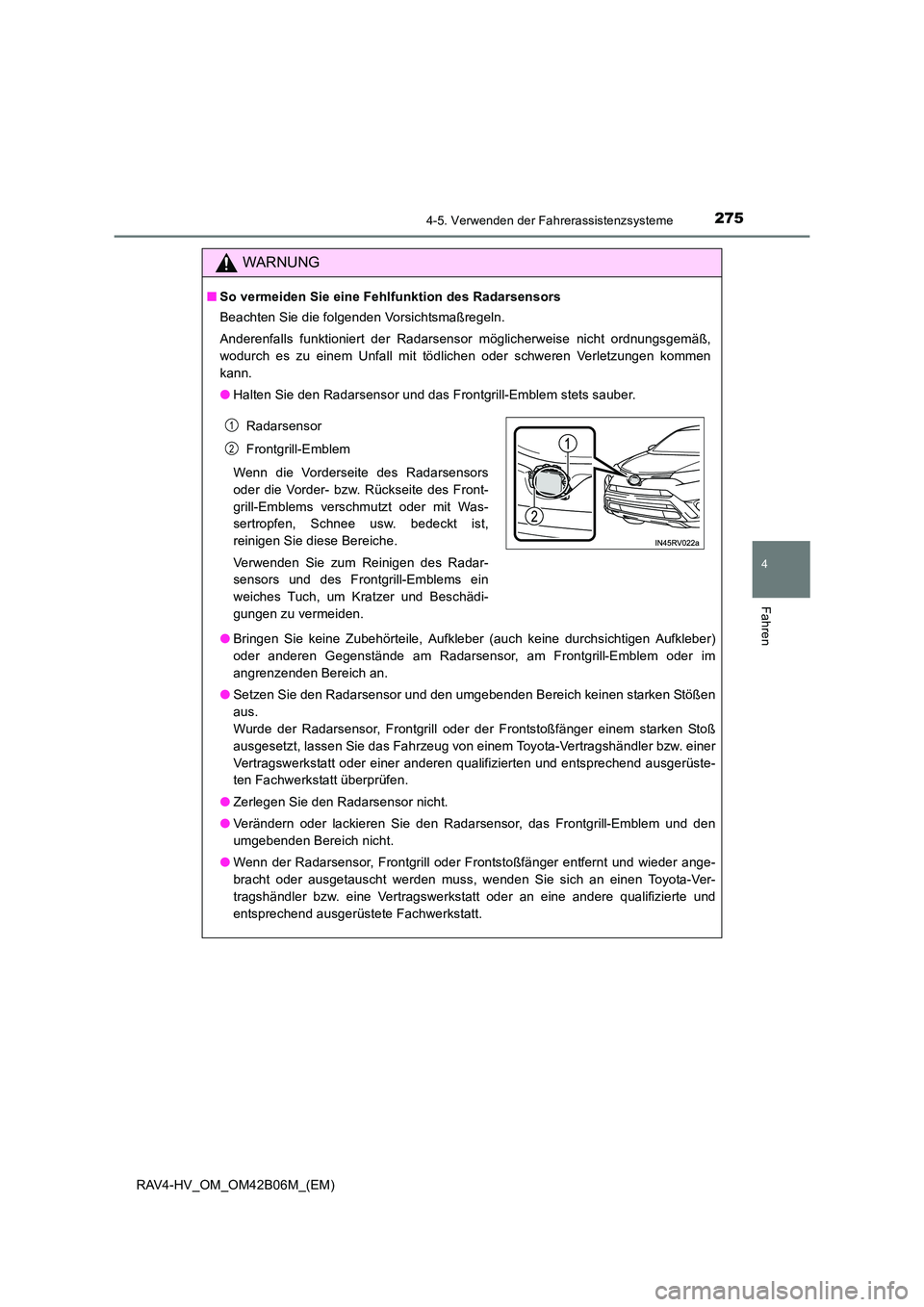

WARNUNG
■So vermeiden Sie eine Fehlfunktion des Radarsensors
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls funktioniert der Radarsensor möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
●Halten Sie den Radarsensor und das Frontgrill-Emblem stets sauber.
● Bringen Sie keine Zubehörteile, Aufkleber (auch keine durchsichtigen Aufkleber)
oder anderen Gegenstände am Radarsensor, am Frontgrill-Emblem oder im
angrenzenden Bereich an.
● Setzen Sie den Radarsensor und den umgebenden Bereich keinen starken Stößen
aus.
Wurde der Radarsensor, Frontgrill oder der Frontstoßfänger einem starken Stoß
ausgesetzt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüste-
ten Fachwerkstatt überprüfen.
● Zerlegen Sie den Radarsensor nicht.
● Verändern oder lackieren Sie den Radarsensor, das Frontgrill-Emblem und den
umgebenden Bereich nicht.
● Wenn der Radarsensor, Frontgrill oder Frontstoßfänger entfernt und wieder ange-
bracht oder ausgetauscht werden muss, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
Radarsensor
Frontgrill-Emblem
Wenn die Vorderseite des Radarsensors
oder die Vorder- bzw. Rückseite des Front-
grill-Emblems verschmutzt oder mit Was-
sertropfen, Schnee usw. bedeckt ist,
reinigen Sie diese Bereiche.
Verwenden Sie zum Reinigen des Radar-
sensors und des Frontgrill-Emblems ein
weiches Tuch, um Kratzer und Beschädi-
gungen zu vermeiden.1
2

2764-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42B06M_(EM)
WARNUNG
■So vermeiden Sie eine Fehlfunktion des Kamerasensors
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls funktioniert der Kamerasensor möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
●Halten Sie die Windschutzscheibe stets sauber.
• Reinigen Sie die Windschutzscheibe, wenn sich Schmutz, ein Ölfilm, Wasser-
tropfen, Schnee usw. darauf befinden.
• Wenn ein Glasbeschichtungsmittel auf die Windschutzscheibe aufgetragen
wurde, müssen die Frontscheibenwischer verwendet werden, um Wassertrop-
fen usw. im Bereich der Windschutzscheibe vor dem Kamerasensor zu entfer-
nen.
• Wenn die Innenseite der Windschutzscheibe in dem Bereich, in dem der Kame- rasensor angebracht ist, verschmutzt ist, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
● Wenn die Windschutzscheibe in dem Bereich vor dem Kamerasensor beschlagen
oder vereist ist, entfernen Sie den Beschlag bzw. das Eis durch Einschalten der
Windschutzscheibenbeheizung. ( →S. 368)
● Tauschen Sie den Wischereinsatz bzw. das Wischerblatt aus, wenn die Wasser-
tropfen mit den Frontscheibenwischern in dem Bereich vor dem Kamerasensor
nicht vollständig von der Windschutzscheibe entfernt werden können.
Wenn die Wischereinsätze bzw. Wischerblätter ausgetauscht werden müssen,
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
● Bringen Sie keine Tönungsfolien auf der Windschutzscheibe an.
● Tauschen Sie die Windschutzscheibe aus, wenn sie Risse oder andere Schäden
aufweist.
Falls die Windschutzscheibe ausgetauscht werden muss, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
●Bringen Sie keine Antennen oder Aufkleber
(auch keine durchsichtigen Aufkleber) oder
anderen Gegenstände im Bereich der Wind-
schutzscheibe vor dem Kamerasensor
(schattierter Bereich in der Abbildung) an.

2774-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)
WARNUNG
●Schützen Sie den Kamerasensor vor Nässe.
● Sorgen Sie dafür, dass kein helles Licht direkt auf den Kamerasensor trifft.
● Schützen Sie den Kamerasensor vor Schmutz und Beschädigungen.
Achten Sie beim Reinigen der Innenseite der Windschutzscheibe darauf, dass kein
Glasreiniger auf die Linse gerät. Berühren Sie die Linse außerdem nicht.
Wenn die Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifi-
zierte und entsprechend ausgerüstete Fachwerkstatt.
● Setzen Sie den Kamerasensor keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder -richtung des Kamerasensors und entfer-
nen Sie ihn nicht.
● Zerlegen Sie den Kamerasensor nicht.
● Bringen Sie in der Nähe des Kamerasensors kein elektronisches Gerät oder sons-
tiges Gerät an, das starke elektromagnetische Wellen aussendet.
● Verändern Sie keine Fahrzeugkomponenten im Bereich des Kamerasensors
(Innenrückspiegel usw.) oder des Dachhimmels.
● Bringen Sie an der Motorhaube, dem Frontgrill oder dem Frontstoßfänger kein
Zubehör an, das den Kamerasensor verdecken könnte. Setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
● Wenn Sie ein Surfbrett oder einen anderen langen Gegenstand auf dem Dach
transportieren, achten Sie darauf, dass der Kamerasensor nicht verdeckt wird.
● Nehmen Sie keine Veränderungen an den Scheinwerfern oder anderen Leuchten
vor.

2784-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42B06M_(EM)
■Zertifizierung

2794-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4-HV_OM_OM42B06M_(EM)

2804-5. Verwenden der Fahrerassistenzsysteme
RAV4-HV_OM_OM42B06M_(EM)
