2017 TOYOTA HILUX Betriebsanleitungen (in German)

697
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71245M_(EM)
*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 490 N (50 kp) bei lau-
fendem Motor
*2: Feststellbremshebelweg beim Anziehen mit einer Kraft von 200 N (20 kp)
*3: Mit 15-Zoll-Vorderradbremse*5
*4: Mit 16-Zoll-Vorderradbremse*5
*5: Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt in Verbindung, wenn Sie sich nicht
sicher sind, mit welcher Ausführung Ihr Fahrzeug ausgestattet ist.
Kupplung (Fahrzeuge mit Schaltgetriebe)
Pedalspiel 5  15 mm
ÖlsorteSAE J1703 oder FMVSS Nr. 116 DOT 3 oder
SAE J1704 oder FMVSS Nr. 116 DOT 4
Bremsen
Pedal-
restweg
*1
Fahrzeuge mit
LinkslenkungOhne VSC92 mm*3
91 mm*4
Mit VSC91 mm
Fahrzeuge mit Rechtslenkung90 mm
Pedalspiel1,0  6,0 mm
Feststellbremshebelweg*27  9 Rasten
Ölsorte
SAE J1703 oder FMVSS Nr. 116
DOT 3 oder SAE J1704 oder
FMVSS Nr. 116 DOT 4

6989-1. Technische Daten
HILUX_OM_OM71245M_(EM)
*1: In Thailand hergestellte Modelle*3
*2: Nur mit Schmiernippel
*3: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. (S. 11)
16-Zoll-Reifen
Fahrgestellschmierung
Gelenkwellen
Vorne (4WD-
Modelle)
Gelenk-
kreuzLithiumfett für das Fahrwerk, NLGI
Nr. 2
Schiebe-
stück
*1
Molybdändisulfid-Lithiumfett für das
Fahrwerk, NLGI Nr. 2, oder Lithium-
fett für das Fahrwerk, NLGI Nr. 2
HintenGelenk-
kreuz
*2Lithiumfett für das Fahrwerk, NLGI
Nr. 2
Lenkung
SpielWeniger als 30 mm
Ölsorte für ServolenkungAutomatikgetriebeöl DEXRON® II oder III
Reifen und Räder
Reifengröße205R16C 8PR 110/108S
Reifendruck
(Empfohlener
Reifendruck bei
kalten Reifen)Vorderrad
kPa (kgf/cm2 oder
bar)
Hinterrad
(unbeladen)
kPa (kgf/cm
2 oder
bar)
Hinterrad
(volle Zuladung)
kPa (kgf/cm
2 oder
bar)
270 (2,7)270 (2,7)340 (3,4)
Radgröße16  6J
Radmuttern-
Anzugsdrehmoment105 N•m (10,7 kp•m)

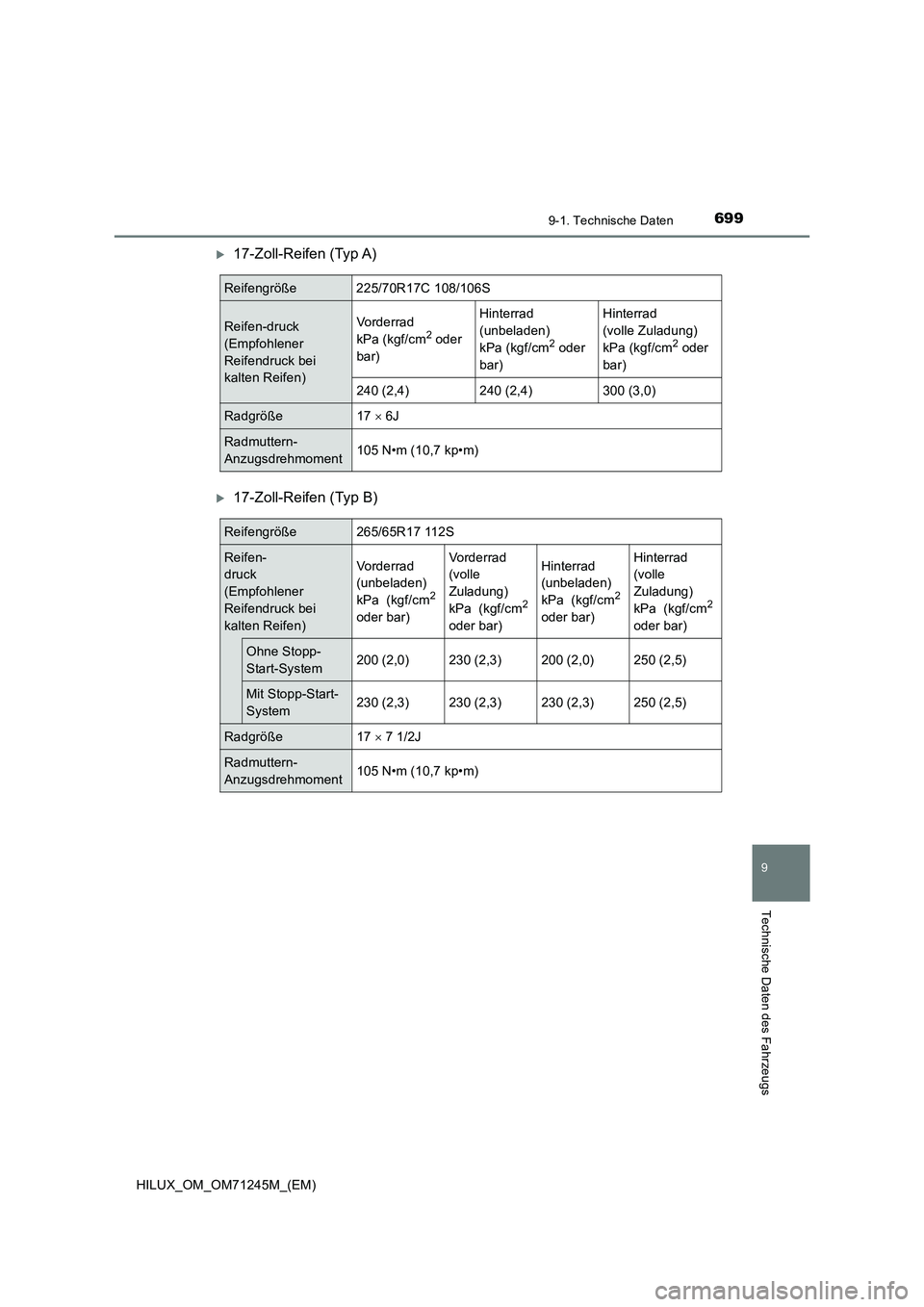

699
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71245M_(EM)
17-Zoll-Reifen (Typ A)
17-Zoll-Reifen (Typ B)
Reifengröße 225/70R17C 108/106S
Reifen-druck
(Empfohlener
Reifendruck bei
kalten Reifen)Vorderrad
kPa (kgf/cm2 oder
bar)
Hinterrad
(unbeladen)
kPa (kgf/cm
2 oder
bar)
Hinterrad
(volle Zuladung)
kPa (kgf/cm
2 oder
bar)
240 (2,4)240 (2,4)300 (3,0)
Radgröße17  6J
Radmuttern-
Anzugsdrehmoment105 N•m (10,7 kp•m)
Reifengröße265/65R17 112S
Reifen-
druck
(Empfohlener
Reifendruck bei
kalten Reifen)Vorderrad
(unbeladen)
kPa (kgf/cm
2
oder bar)
Vorderrad
(volle
Zuladung)
kPa (kgf/cm
2
oder bar)
Hinterrad
(unbeladen)
kPa (kgf/cm
2
oder bar)
Hinterrad
(volle
Zuladung)
kPa (kgf/cm
2
oder bar)
Ohne Stopp-
Start-System200 (2,0)230 (2,3)200 (2,0)250 (2,5)
Mit Stopp-Start-
System230 (2,3)230 (2,3)230 (2,3)250 (2,5)
Radgröße17  7 1/2J
Radmuttern-
Anzugsdrehmoment105 N•m (10,7 kp•m)

7009-1. Technische Daten
HILUX_OM_OM71245M_(EM)
18-Zoll-Reifen
■Bei Anhängerbetrieb (Modelle mit dem Code “W” für das Bestimmungsland*)
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) und
fahren Sie nicht schneller als 100 km/h.
*: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. (S. 11)
Reifengröße265/60R18 110H
Reifen-druck
(Empfohlener
Reifendruck bei
kalten Reifen)Vorderrad
(unbeladen)
kPa (kgf/cm
2
oder bar)
Vorderrad
(volle
Zuladung)
kPa (kgf/cm
2
oder bar)
Hinterrad
(unbeladen)
kPa (kgf/cm
2
oder bar)
Hinterrad
(volle
Zuladung)
kPa (kgf/cm
2
oder bar)
Ohne Stopp-
Start-System200 (2,0)230 (2,3)200 (2,0)250 (2,5)
Mit Stopp-Start-
System230 (2,3)230 (2,3)230 (2,3)250 (2,5)
Radgröße18  7 1/2J
Radmuttern-
Anzugsdrehmoment105 N•m (10,7 kp•m)

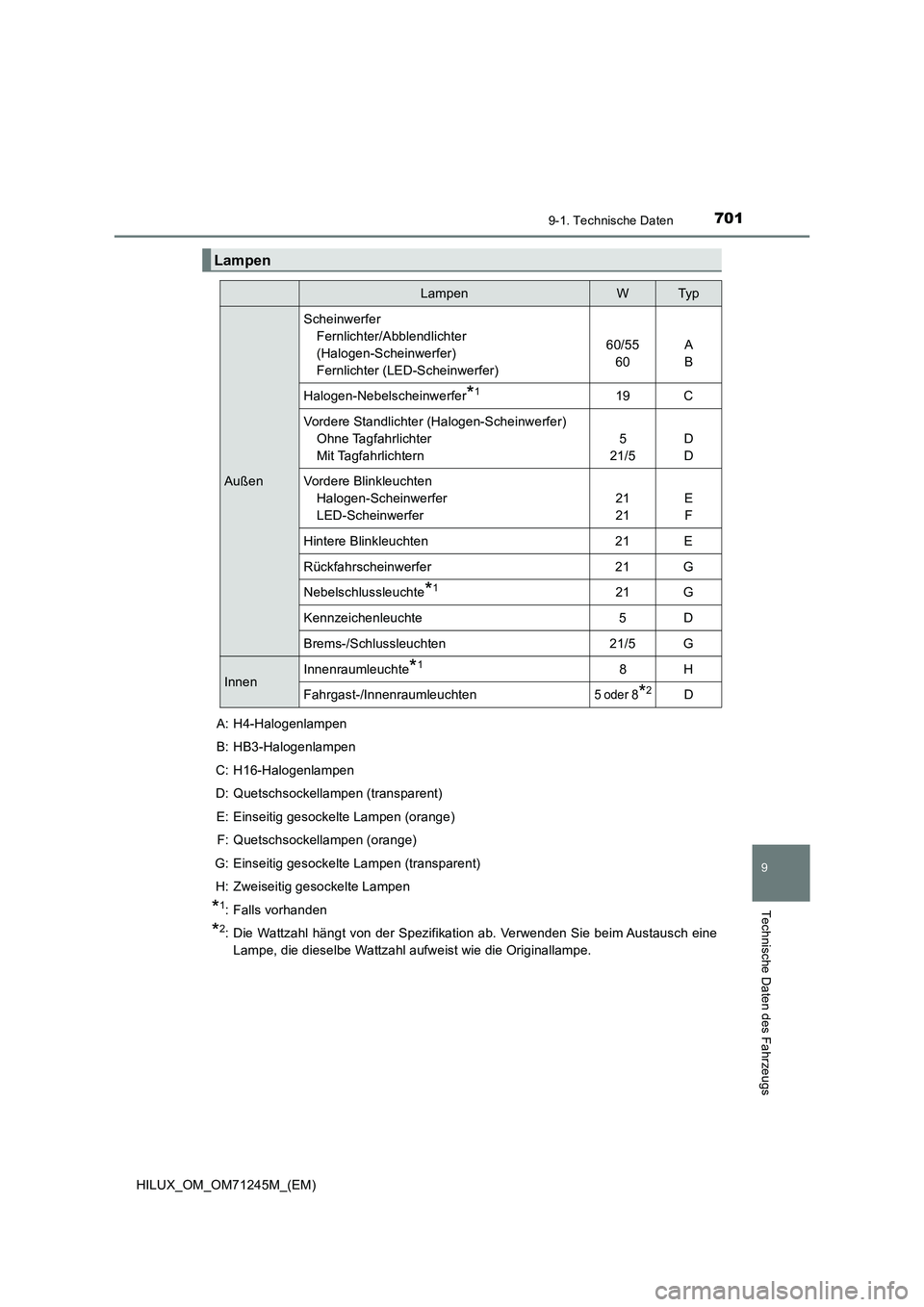

701
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71245M_(EM)A: H4-Halogenlampen
B: HB3-Halogenlampen
C: H16-Halogenlampen
D: Quetschsockellampen (transparent)
E: Einseitig gesockelte Lampen (orange)
F: Quetschsockellampen (orange)
G: Einseitig gesockelte Lampen (transparent)
H: Zweiseitig gesockelte Lampen
*1: Falls vorhanden
*2: Die Wattzahl hängt von der Spezifikation ab. Verwenden Sie beim Austausch eine
Lampe, die dieselbe Wattzahl aufweist wie die Originallampe.
Lampen
LampenWTyp
AußenScheinwerfer
Fernlichter/Abblendlichter
(Halogen-Scheinwerfer)
Fernlichter (LED-Scheinwerfer)60/55
60A
B
Halogen-Nebelscheinwerfer
*119 C
Vordere Standlichter (Halogen-Scheinwerfer)
Ohne Tagfahrlichter
Mit Tagfahrlichtern5
21/5D
D
Vordere Blinkleuchten
Halogen-Scheinwerfer
LED-Scheinwerfer21
21E
F
Hintere Blinkleuchten 21 E
Rückfahrscheinwerfer 21 G
Nebelschlussleuchte
*121 G
Kennzeichenleuchte 5 D
Brems-/Schlussleuchten 21/5 G
InnenInnenraumleuchte*18H
Fahrgast-/Innenraumleuchten
5 oder 8*2D

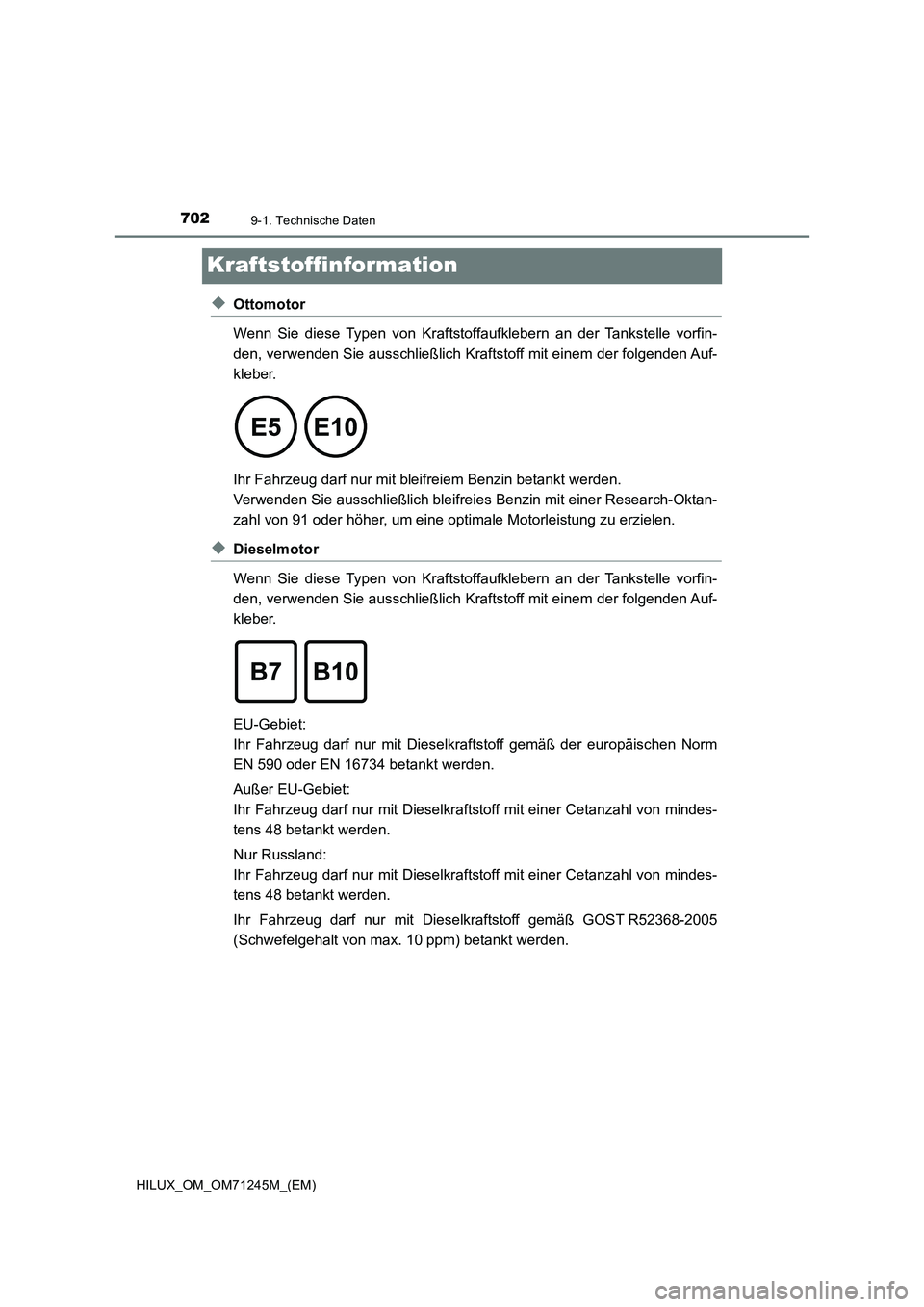

7029-1. Technische Daten
HILUX_OM_OM71245M_(EM)
Kraftstoffinformation
◆Ottomotor
Wenn Sie diese Typen von Kraftstoffaufklebern an der Tankstelle vorfin-
den, verwenden Sie ausschließlich Kraftstoff mit einem der folgenden Auf-
kleber.

Ihr Fahrzeug darf nur mit bleifreiem Benzin betankt werden.
Verwenden Sie ausschließlich bleifreies Benzin mit einer Research-Oktan-
zahl von 91 oder höher, um eine optimale Motorleistung zu erzielen.
◆Dieselmotor
Wenn Sie diese Typen von Kraftstoffaufklebern an der Tankstelle vorfin-
den, verwenden Sie ausschließlich Kraftstoff mit einem der folgenden Auf-
kleber.

EU-Gebiet:
Ihr Fahrzeug darf nur mit Dieselkraftstoff gemäß der europäischen Norm
EN 590 oder EN 16734 betankt werden.
Außer EU-Gebiet:
Ihr Fahrzeug darf nur mit Dieselkraftstoff mit einer Cetanzahl von mindes-
tens 48 betankt werden.
Nur Russland:
Ihr Fahrzeug darf nur mit Dieselkraftstoff mit einer Cetanzahl von mindes-
tens 48 betankt werden.
Ihr Fahrzeug darf nur mit Dieselkraftstoff gemäß GOST R52368-2005
(Schwefelgehalt von max. 10 ppm) betankt werden.

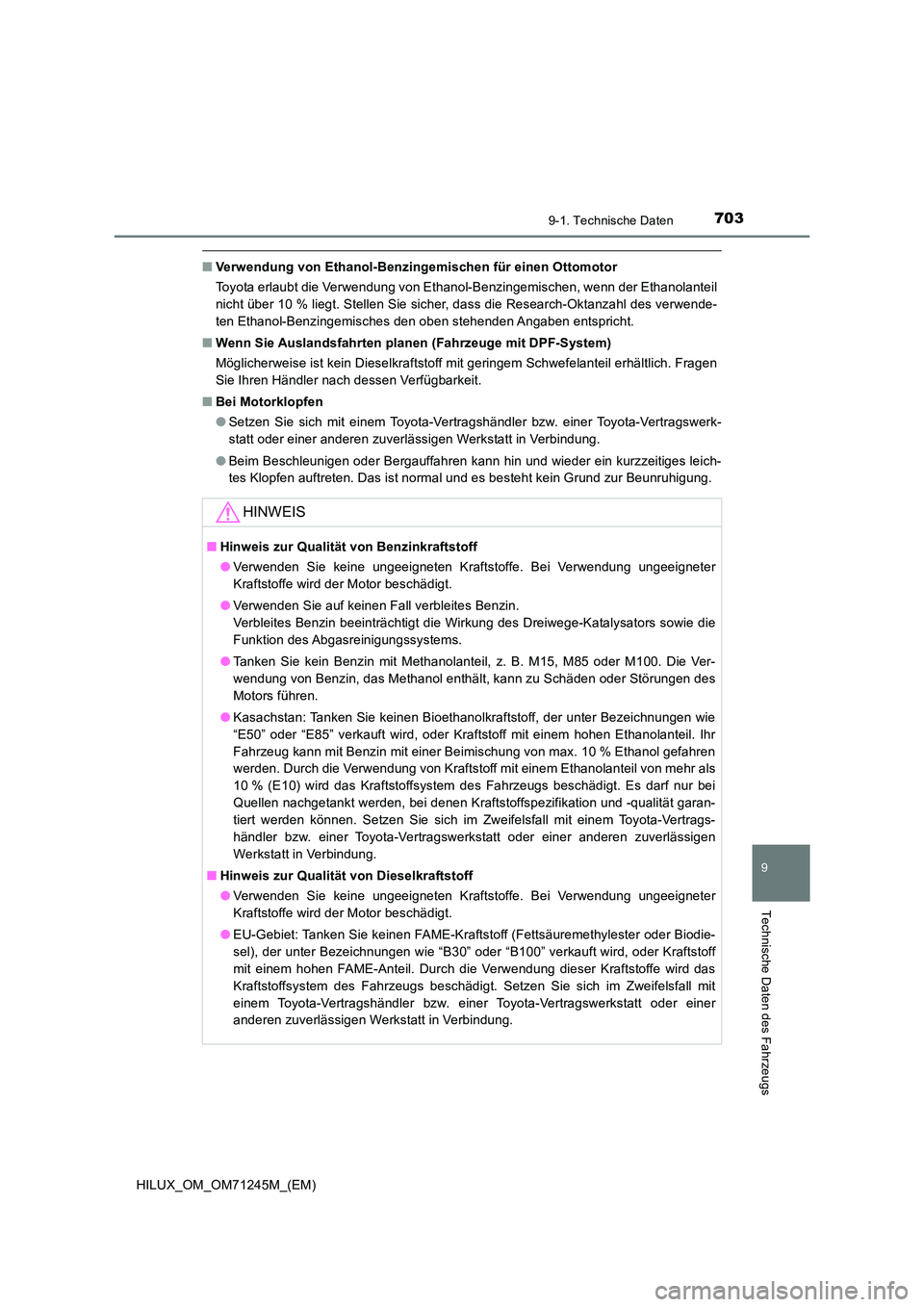

703
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71245M_(EM)
■Verwendung von Ethanol-Benzingemischen für einen Ottomotor
Toyota erlaubt die Verwendung von Ethanol-Benzingemischen, wenn der Ethanolanteil
nicht über 10 % liegt. Stellen Sie sicher, dass die Research-Oktanzahl des verwende-
ten Ethanol-Benzingemisches den oben stehenden Angaben entspricht.
■ Wenn Sie Auslandsfahrten planen (Fahrzeuge mit DPF-System)
Möglicherweise ist kein Dieselkraftstoff mit geringem Schwefelanteil erhältlich. Fragen
Sie Ihren Händler nach dessen Verfügbarkeit.
■ Bei Motorklopfen
● Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt in Verbindung.
● Beim Beschleunigen oder Bergauffahren kann hin und wieder ein kurzzeitiges leich-
tes Klopfen auftreten. Das ist normal und es besteht kein Grund zur Beunruhigung.
HINWEIS
■ Hinweis zur Qualität von Benzinkraftstoff
● Verwenden Sie keine ungeeigneten Kraftstoffe. Bei Verwendung ungeeigneter
Kraftstoffe wird der Motor beschädigt.
● Verwenden Sie auf keinen Fall verbleites Benzin.
Verbleites Benzin beeinträchtigt die Wirkung des Dreiwege-Katalysators sowie die
Funktion des Abgasreinigungssystems.
● Tanken Sie kein Benzin mit Methanolanteil, z. B. M15, M85 oder M100. Die Ver-
wendung von Benzin, das Methanol enthält, kann zu Schäden oder Störungen des
Motors führen.
● Kasachstan: Tanken Sie keinen Bioethanolkraftstoff, der unter Bezeichnungen wie
“E50” oder “E85” verkauft wird, oder Kraftstoff mit einem hohen Ethanolanteil. Ihr
Fahrzeug kann mit Benzin mit einer Beimischung von max. 10 % Ethanol gefahren
werden. Durch die Verwendung von Kraftstoff mit einem Ethanolanteil von mehr als
10 % (E10) wird das Kraftstoffsystem des Fahrzeugs beschädigt. Es darf nur bei
Quellen nachgetankt werden, bei denen Kraftstoffspezifikation und -qualität garan-
tiert werden können. Setzen Sie sich im Zweifelsfall mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
■ Hinweis zur Qualität von Dieselkraftstoff
● Verwenden Sie keine ungeeigneten Kraftstoffe. Bei Verwendung ungeeigneter
Kraftstoffe wird der Motor beschädigt.
● EU-Gebiet: Tanken Sie keinen FAME-Kraftstoff (Fettsäuremethylester oder Biodie-
sel), der unter Bezeichnungen wie “B30” oder “B100” verkauft wird, oder Kraftstoff
mit einem hohen FAME-Anteil. Durch die Verwendung dieser Kraftstoffe wird das
Kraftstoffsystem des Fahrzeugs beschädigt. Setzen Sie sich im Zweifelsfall mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in Verbindung.

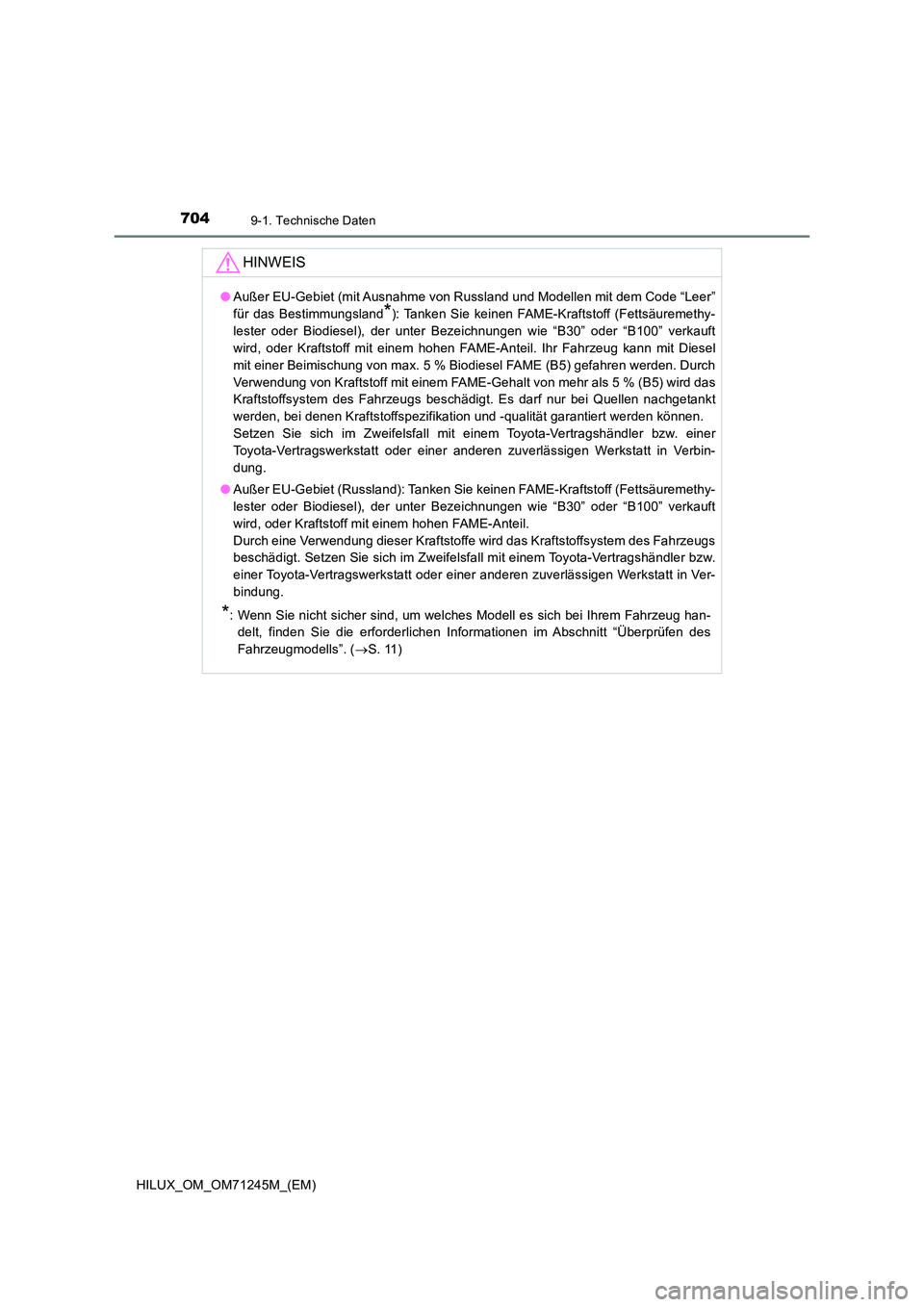

7049-1. Technische Daten
HILUX_OM_OM71245M_(EM)
HINWEIS
●Außer EU-Gebiet (mit Ausnahme von Russland und Modellen mit dem Code “Leer”
für das Bestimmungsland*): Tanken Sie keinen FAME-Kraftstoff (Fettsäuremethy-
lester oder Biodiesel), der unter Bezeichnungen wie “B30” oder “B100” verkauft
wird, oder Kraftstoff mit einem hohen FAME-Anteil. Ihr Fahrzeug kann mit Diesel
mit einer Beimischung von max. 5 % Biodiesel FAME (B5) gefahren werden. Durch
Verwendung von Kraftstoff mit einem FAME-Gehalt von mehr als 5 % (B5) wird das
Kraftstoffsystem des Fahrzeugs beschädigt. Es darf nur bei Quellen nachgetankt
werden, bei denen Kraftstoffspezifikation und -qualität garantiert werden können.
Setzen Sie sich im Zweifelsfall mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbin-
dung.
● Außer EU-Gebiet (Russland): Tanken Sie keinen FAME-Kraftstoff (Fettsäuremethy-
lester oder Biodiesel), der unter Bezeichnungen wie “B30” oder “B100” verkauft
wird, oder Kraftstoff mit einem hohen FAME-Anteil.
Durch eine Verwendung dieser Kraftstoffe wird das Kraftstoffsystem des Fahrzeugs
beschädigt. Setzen Sie sich im Zweifelsfall mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
*: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug han-
delt, finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des
Fahrzeugmodells”. ( S. 11)
