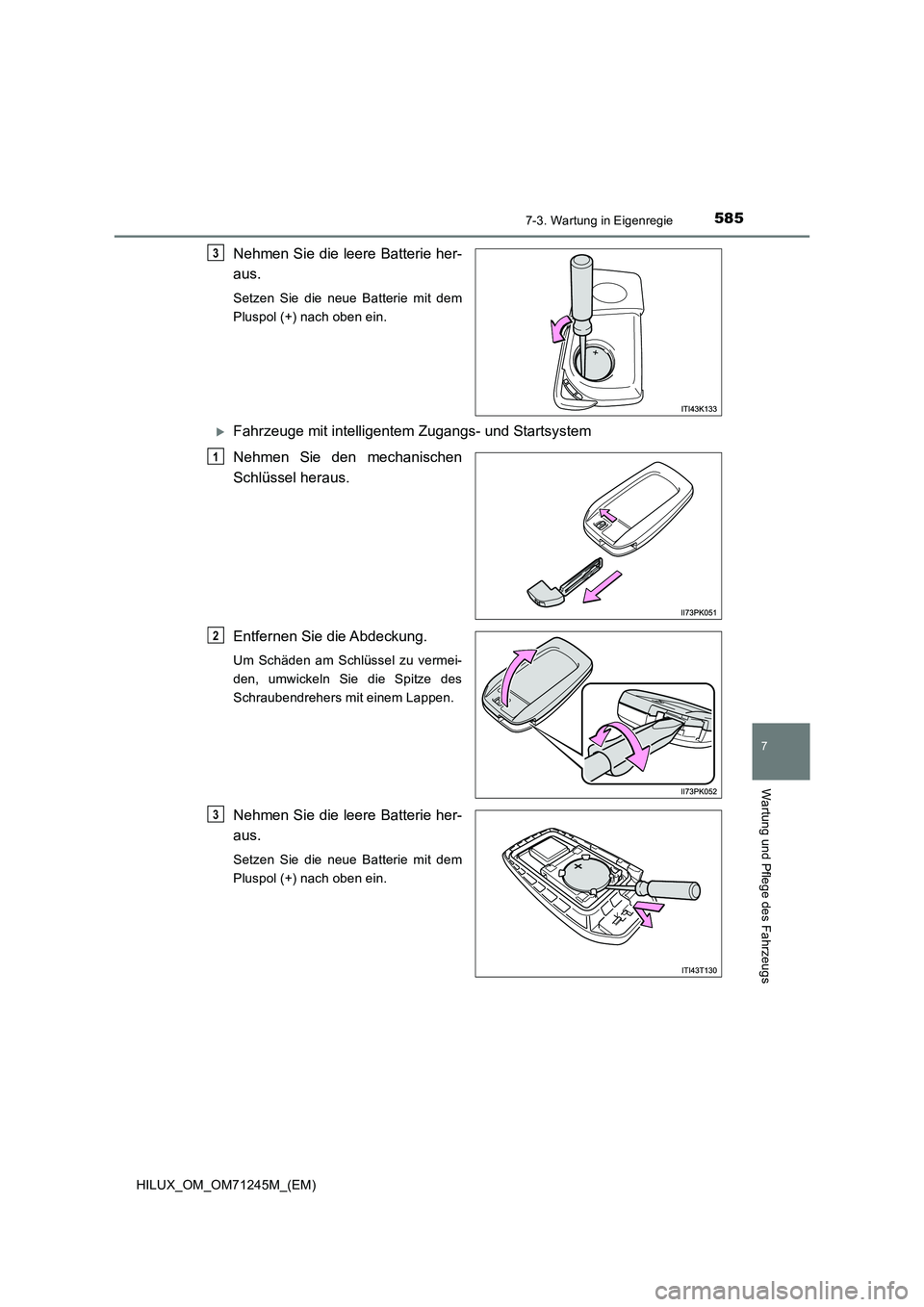

2017 TOYOTA HILUX Betriebsanleitungen (in German)

5857-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
7
Wartung und Pflege des Fahrzeugs
Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem
Pluspol (+) nach oben ein.
Fahrzeuge mit intelligentem Zugangs- und Startsystem
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem
Pluspol (+) nach oben ein.
3
1
2
3

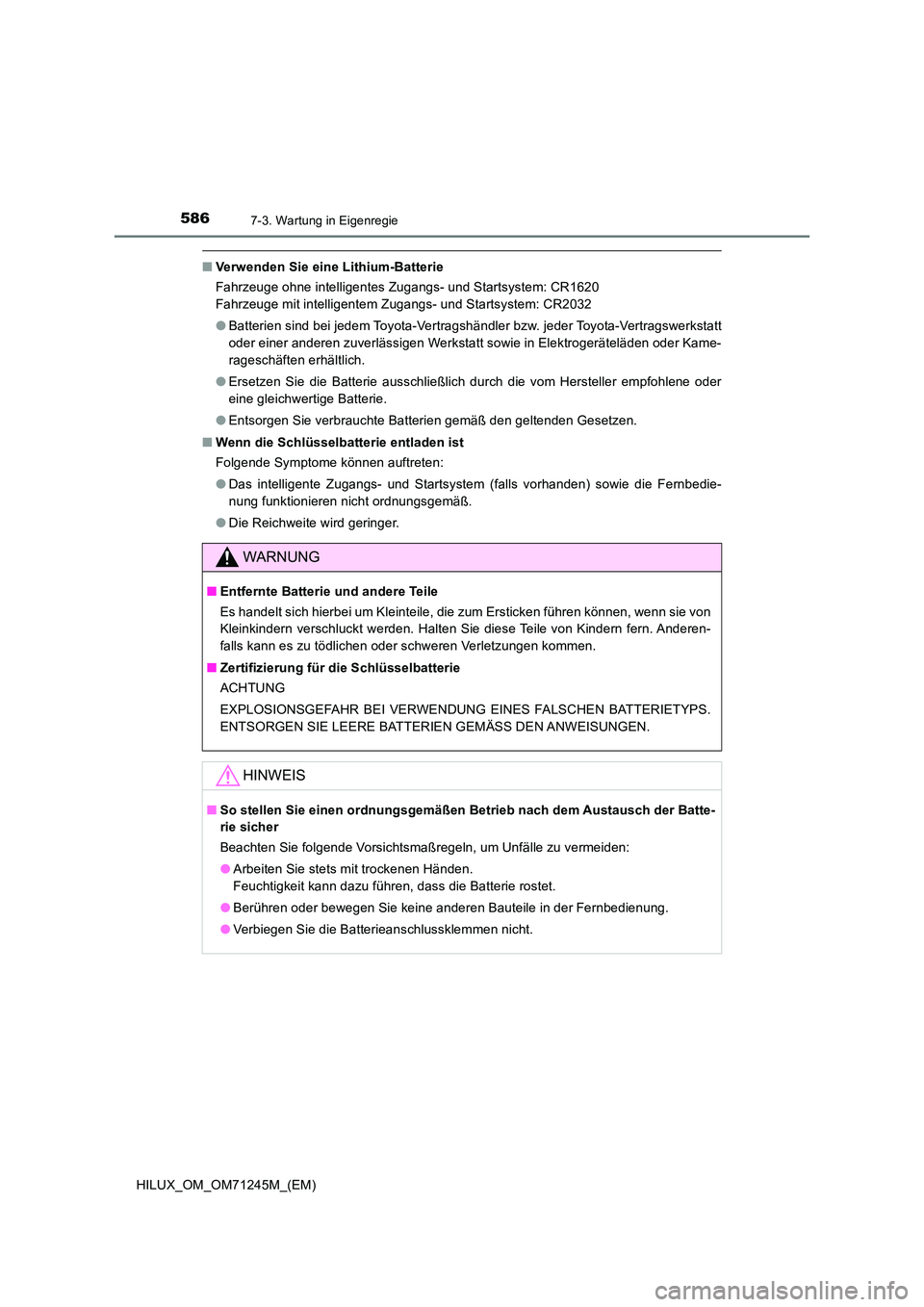

5867-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
■Verwenden Sie eine Lithium-Batterie
Fahrzeuge ohne intelligentes Zugangs- und Startsystem: CR1620
Fahrzeuge mit intelligentem Zugangs- und Startsystem: CR2032
● Batterien sind bei jedem Toyota-Vertragshändler bzw. jeder Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt sowie in Elektrogeräteläden oder Kame-
rageschäften erhältlich.
● Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder
eine gleichwertige Batterie.
● Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■ Wenn die Schlüsselbatterie entladen ist
Folgende Symptome können auftreten:
● Das intelligente Zugangs- und Startsystem (falls vorhanden) sowie die Fernbedie-
nung funktionieren nicht ordnungsgemäß.
● Die Reichweite wird geringer.
WARNUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zum Ersticken führen können, wenn sie von
Kleinkindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderen-
falls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Zertifizierung für die Schlüsselbatterie
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■ So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batte-
rie sicher
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden:
● Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
● Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
● Verbiegen Sie die Batterieanschlussklemmen nicht.

5877-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
7
Wartung und Pflege des Fahrzeugs
Kontrolle und Austausch von Sicherungen
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Schalten Sie den Motorschalter in Stellung “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Im Motorraum
Drücken Sie die Lasche hinein,
ziehen Sie an der Verriegelungs-
klaue und heben Sie die Abde-
ckung ab.
Unter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2

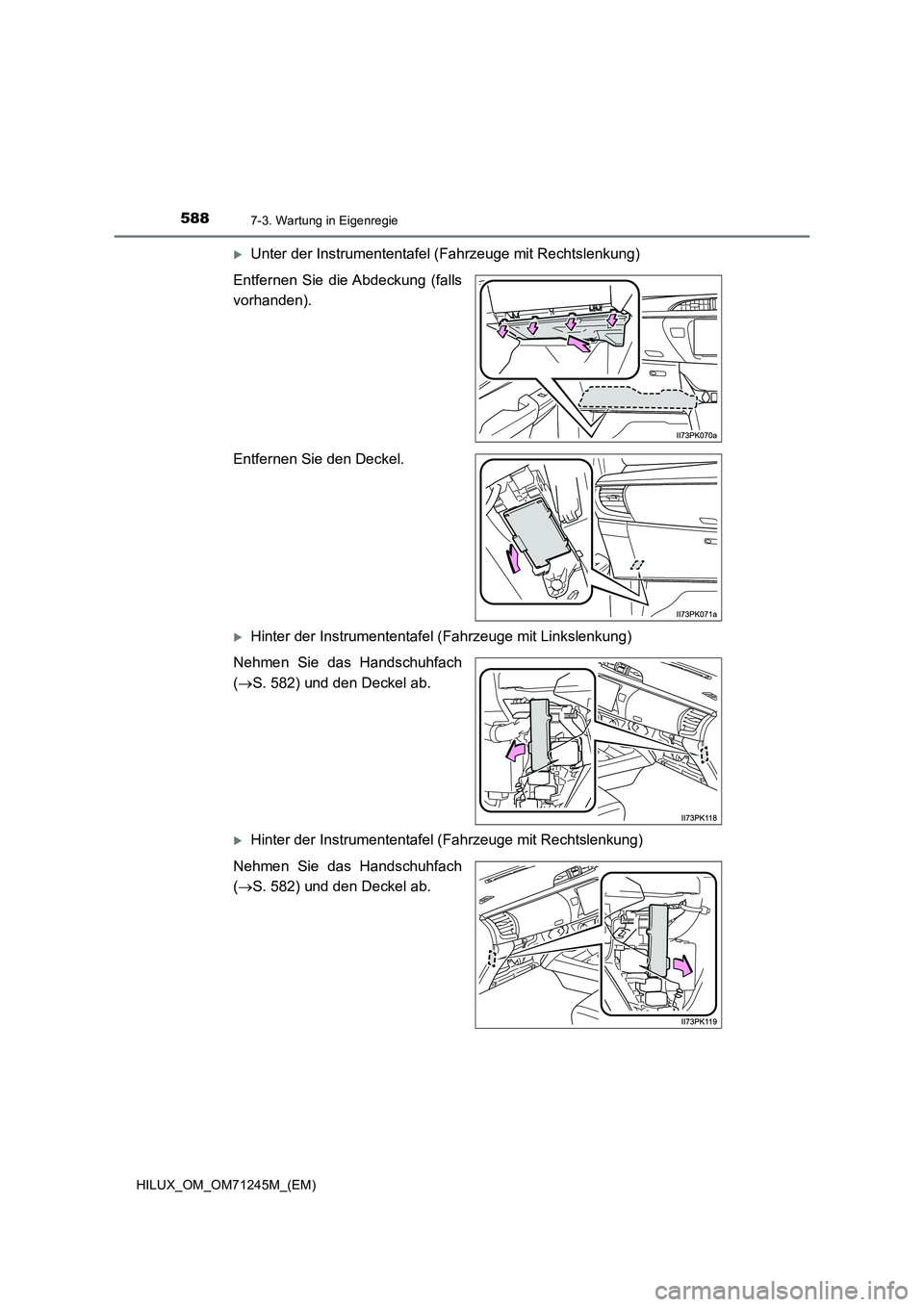

5887-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
Unter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung (falls
vorhanden).
Entfernen Sie den Deckel.
Hinter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Nehmen Sie das Handschuhfach
(S. 582) und den Deckel ab.
Hinter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Nehmen Sie das Handschuhfach
(S. 582) und den Deckel ab.

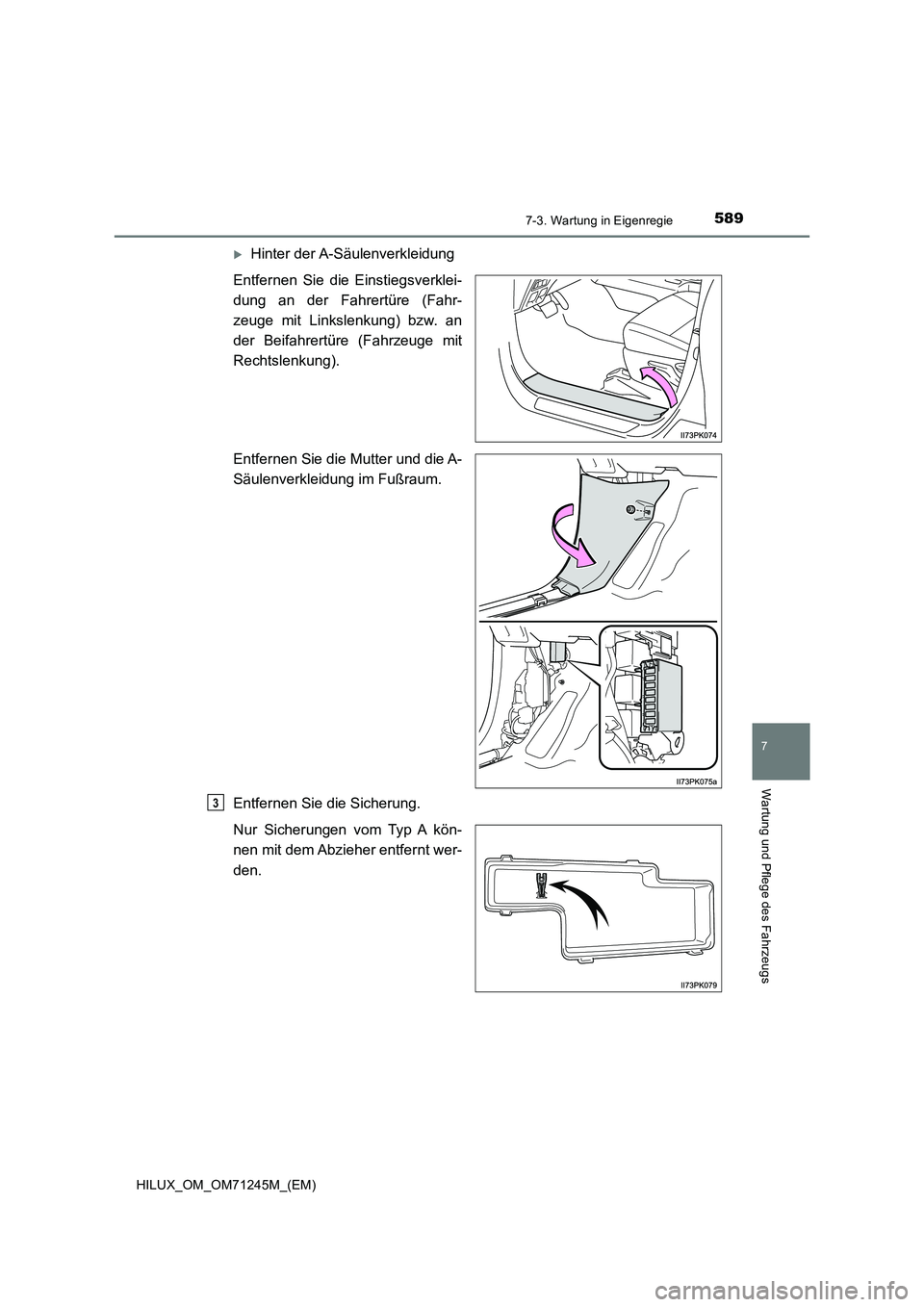

5897-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
7
Wartung und Pflege des Fahrzeugs
Hinter der A-Säulenverkleidung
Entfernen Sie die Einstiegsverklei-
dung an der Fahrertüre (Fahr-
zeuge mit Linkslenkung) bzw. an
der Beifahrertüre (Fahrzeuge mit
Rechtslenkung).
Entfernen Sie die Mutter und die A-
Säulenverkleidung im Fußraum.
Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A kön-
nen mit dem Abzieher entfernt wer-
den.
3

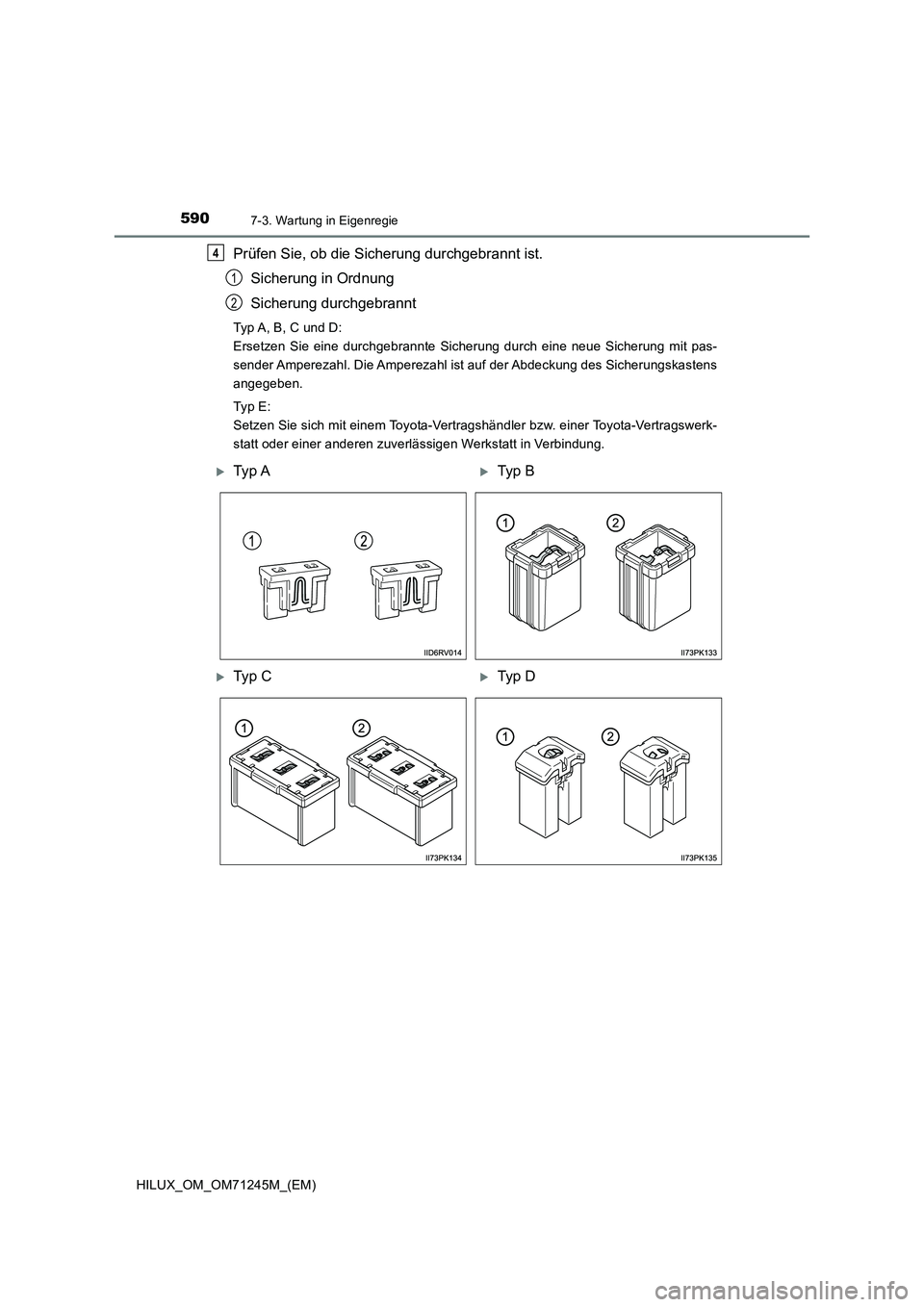

5907-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Sicherung in Ordnung
Sicherung durchgebrannt
Typ A, B, C und D:
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit pas-
sender Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens
angegeben.
Typ E :
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt in Verbindung.
4
1
2
Ty p ATyp B
Ty p CTyp D

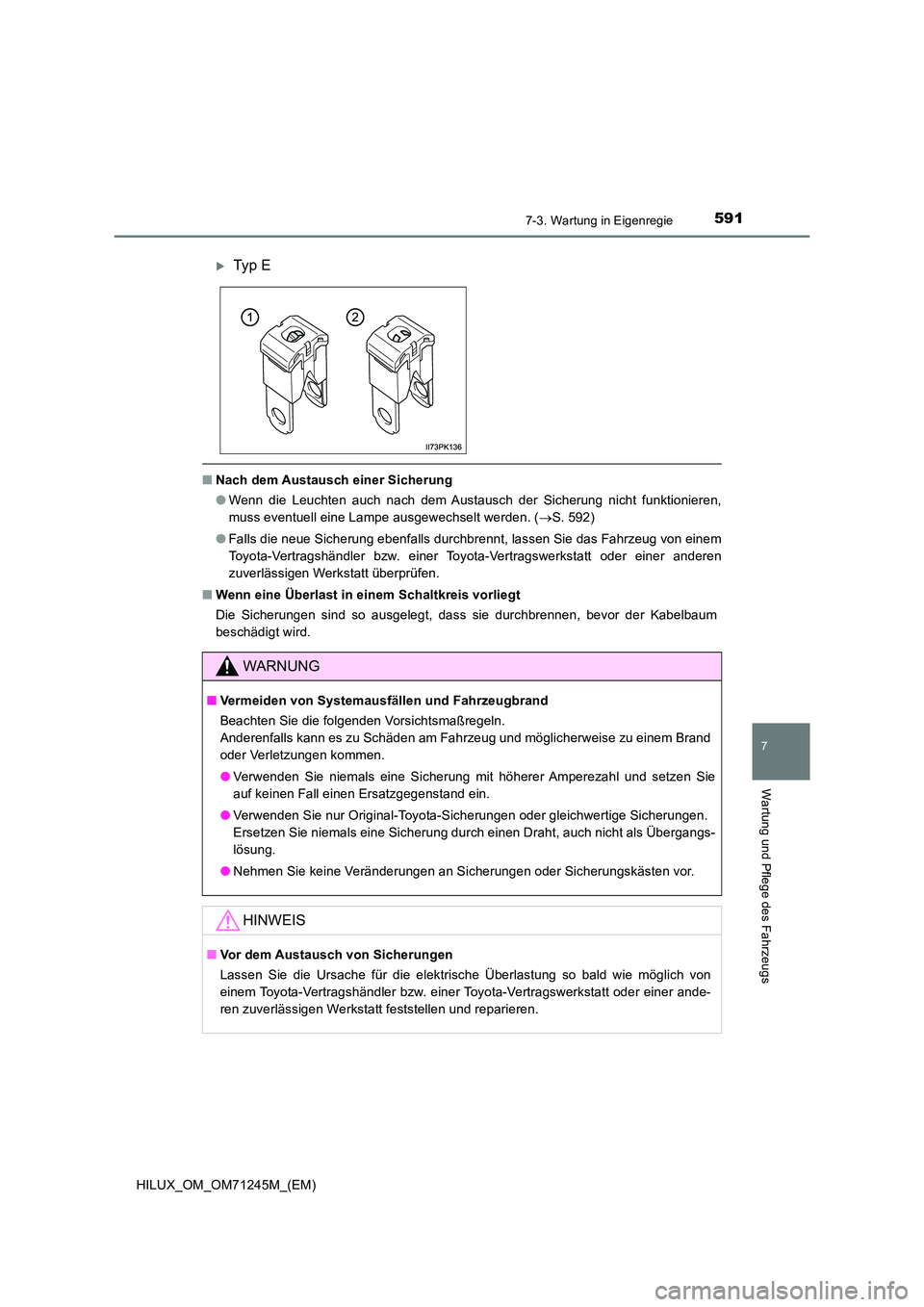

5917-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Nach dem Austausch einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss eventuell eine Lampe ausgewechselt werden. ( S. 592)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
■ Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum
beschädigt wird.
Ty p E
WARNUNG
■ Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand
oder Verletzungen kommen.
● Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie
auf keinen Fall einen Ersatzgegenstand ein.
● Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangs-
lösung.
● Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt feststellen und reparieren.

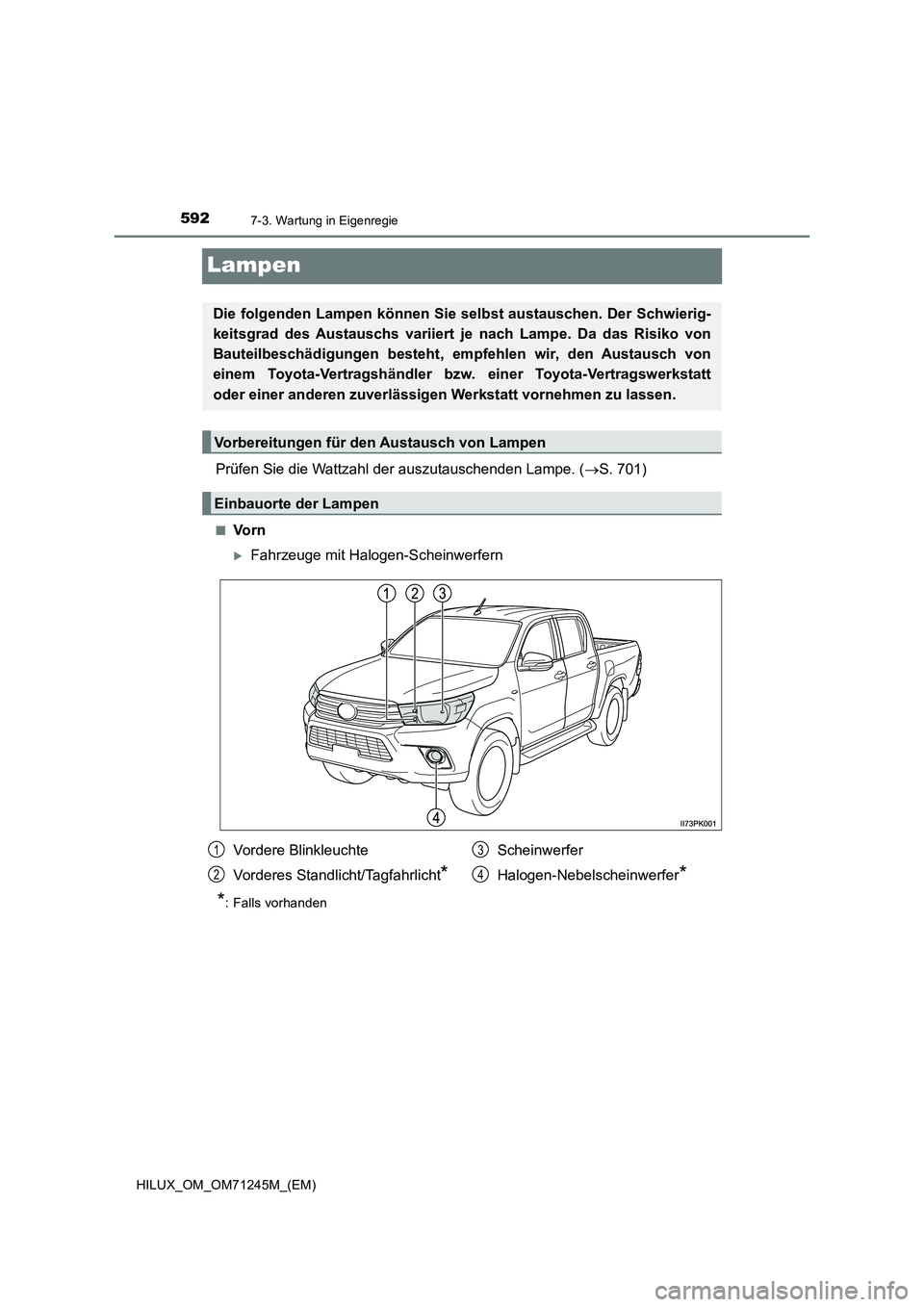

5927-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
Lampen
Prüfen Sie die Wattzahl der auszutauschenden Lampe. (S. 701)
■Vo r n
Fahrzeuge mit Halogen-Scheinwerfern
*: Falls vorhanden
Die folgenden Lampen können Sie selbst austauschen. Der Schwierig-
keitsgrad des Austauschs variiert je nach Lampe. Da das Risiko von
Bauteilbeschädigungen besteht, empfehlen wir, den Austausch von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Lampen
Einbauorte der Lampen
Vordere Blinkleuchte
Vorderes Standlicht/Tagfahrlicht
*
Scheinwerfer
Halogen-Nebelscheinwerfer
*
1
2
3
4
