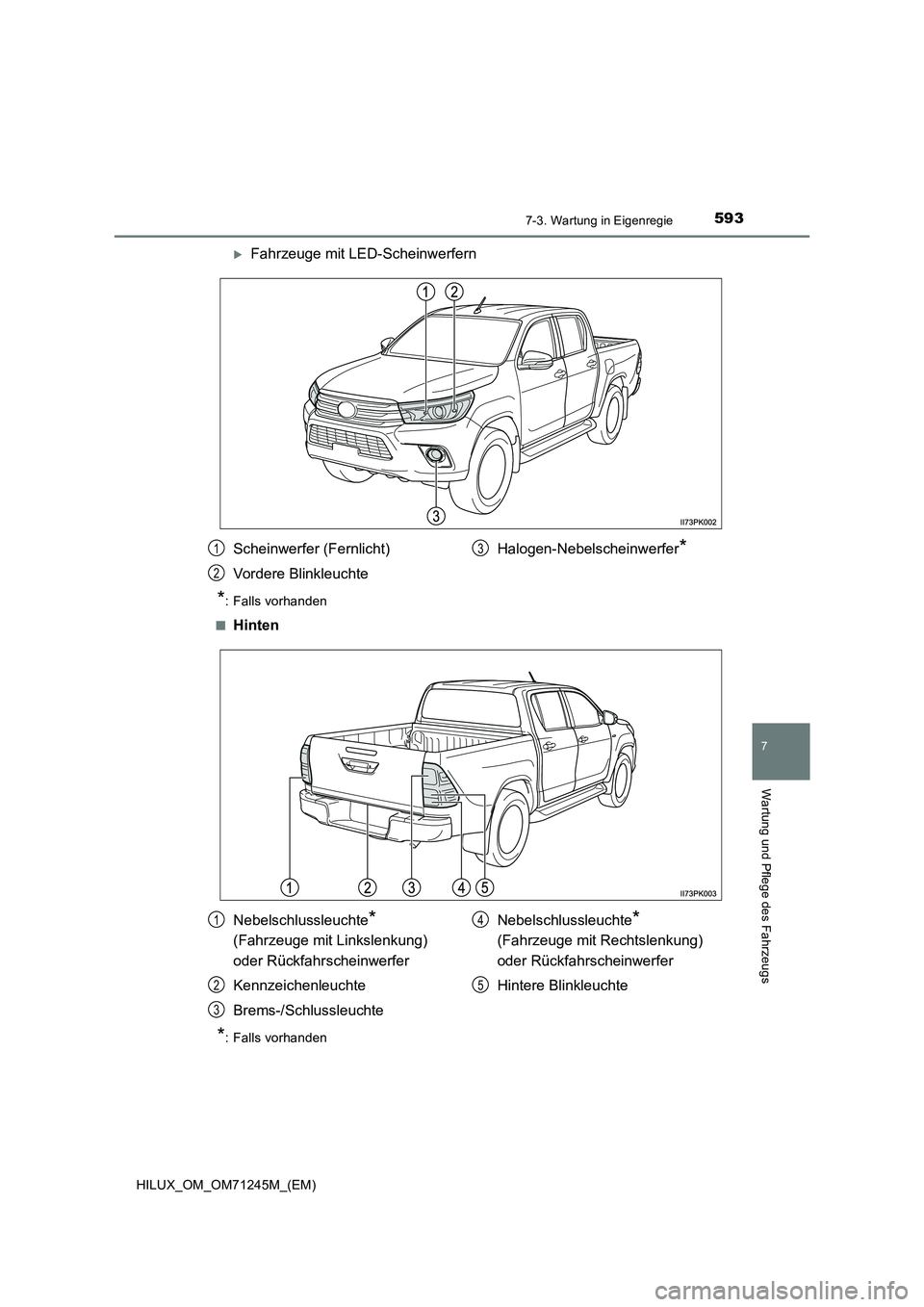

Wartung und Pflege des Fahrzeugs
Fahrzeuge mit LED-Scheinwerfern
*: Falls vorhanden
■
Hinten
*: Falls vorhanden
Scheinwerfer (Fernlicht)
Vordere BlinkleuchteHalogen-Nebelscheinwerfer*1
2
3
Nebelschlussleuchte*
(Fahrzeuge mit Linkslenkung)
oder Rückfahrscheinwerfer
Kennzeichenleuchte
Brems-/SchlussleuchteNebelschlussleuchte*
(Fahrzeuge mit Rechtslenkung)
oder Rückfahrscheinwerfer
Hintere Blinkleuchte1
2
3
4
5

5947-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)■

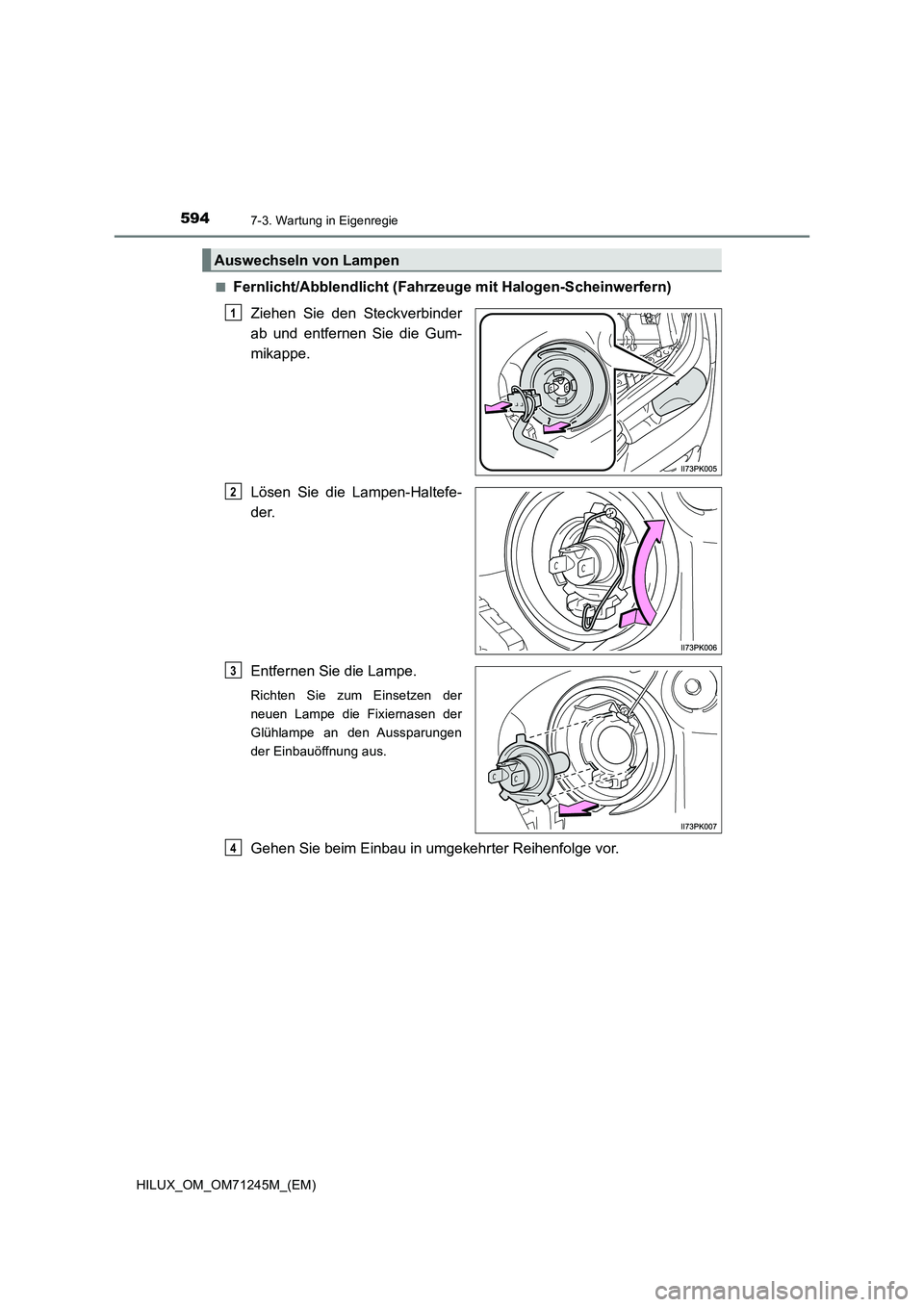

Fernlicht/Abblendlicht (Fahrzeuge mit Halogen-Scheinwerfern)
Ziehen Sie den Steckverbinder
ab und entfernen Sie die Gum-
mikappe.
Lösen Sie die Lampen-Haltefe-
der.
Entfernen Sie die Lampe.
Richten Sie zum Einsetzen der
neuen Lampe die Fixiernasen der
Glühlampe an den Aussparungen
der Einbauöffnung aus.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
Auswechseln von Lampen
1
2
3
4

5957-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
7
Wartung und Pflege des Fahrzeugs

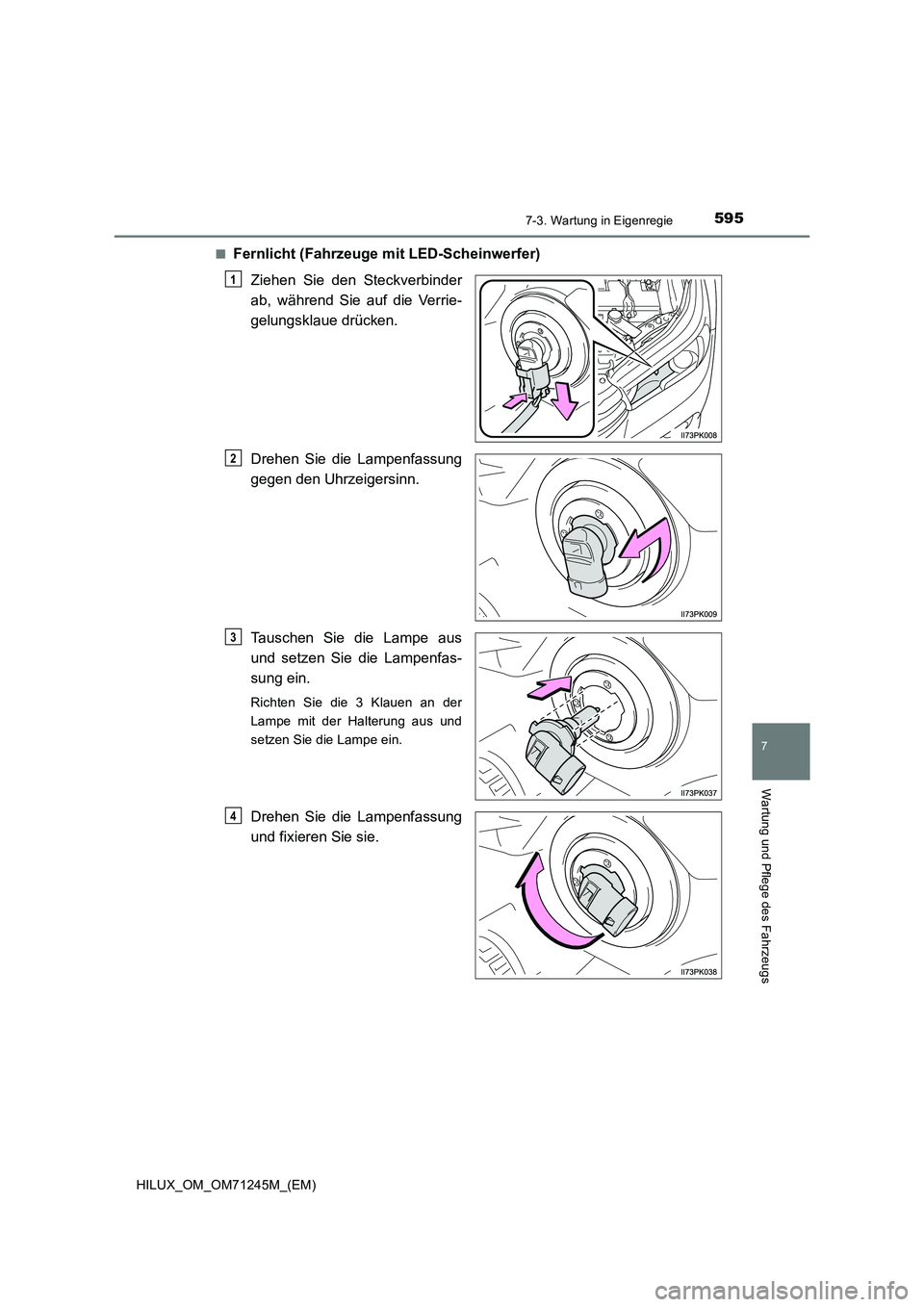

■Fernlicht (Fahrzeuge mit LED-Scheinwerfer)
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Tauschen Sie die Lampe aus
und setzen Sie die Lampenfas-
sung ein.
Richten Sie die 3 Klauen an der
Lampe mit der Halterung aus und
setzen Sie die Lampe ein.
Drehen Sie die Lampenfassung
und fixieren Sie sie.
1
2
3
4

5967-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)

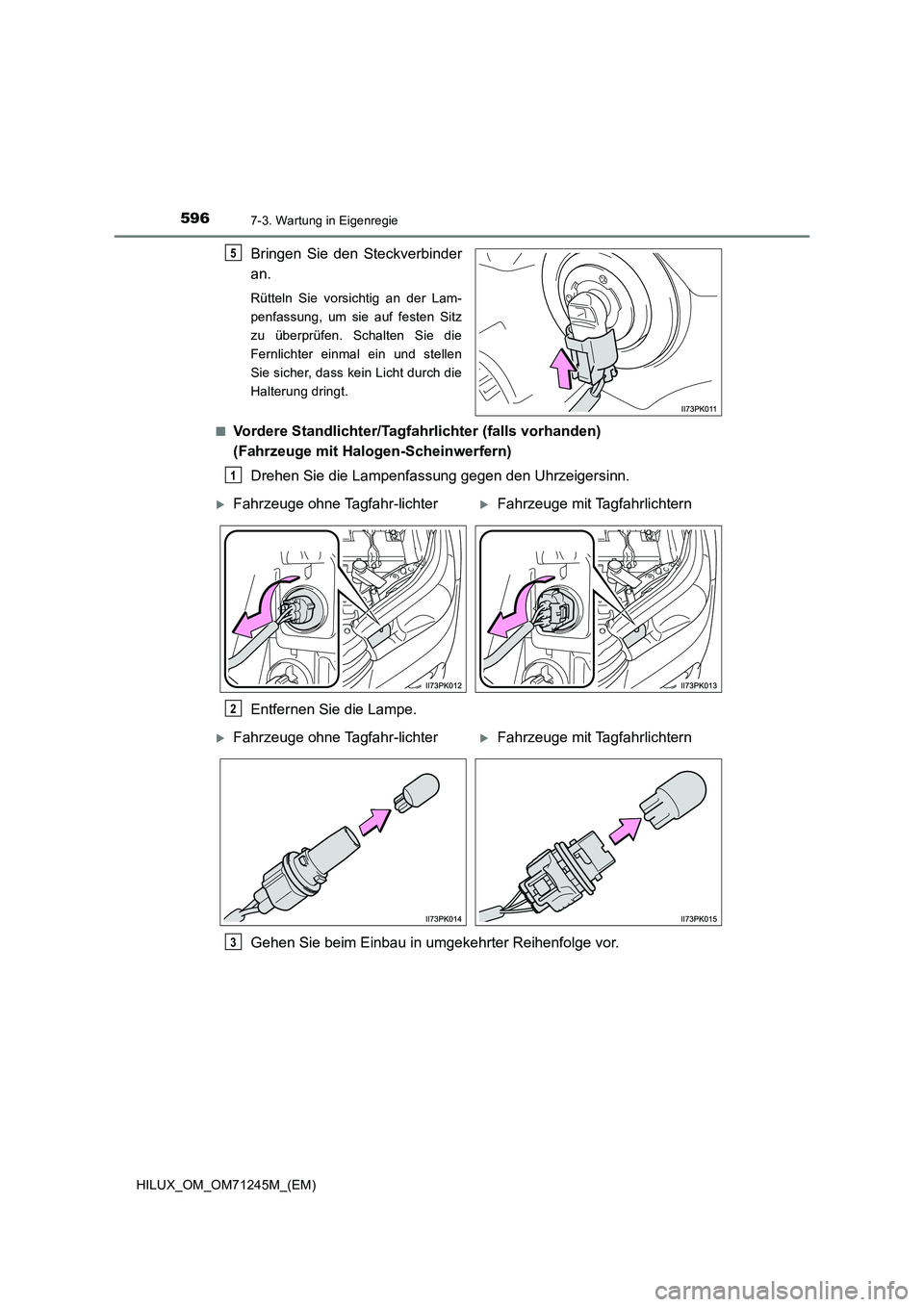

Bringen Sie den Steckverbinder
an.
Rütteln Sie vorsichtig an der Lam-
penfassung, um sie auf festen Sitz
zu überprüfen. Schalten Sie die
Fernlichter einmal ein und stellen
Sie sicher, dass kein Licht durch die
Halterung dringt.
■
Vordere Standlichter/Tagfahrlichter (falls vorhanden)
(Fahrzeuge mit Halogen-Scheinwerfern)
Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
5
1
Fahrzeuge ohne Tagfahr-lichterFahrzeuge mit Tagfahrlichtern
2
Fahrzeuge ohne Tagfahr-lichterFahrzeuge mit Tagfahrlichtern
3

5977-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
7
Wartung und Pflege des Fahrzeugs

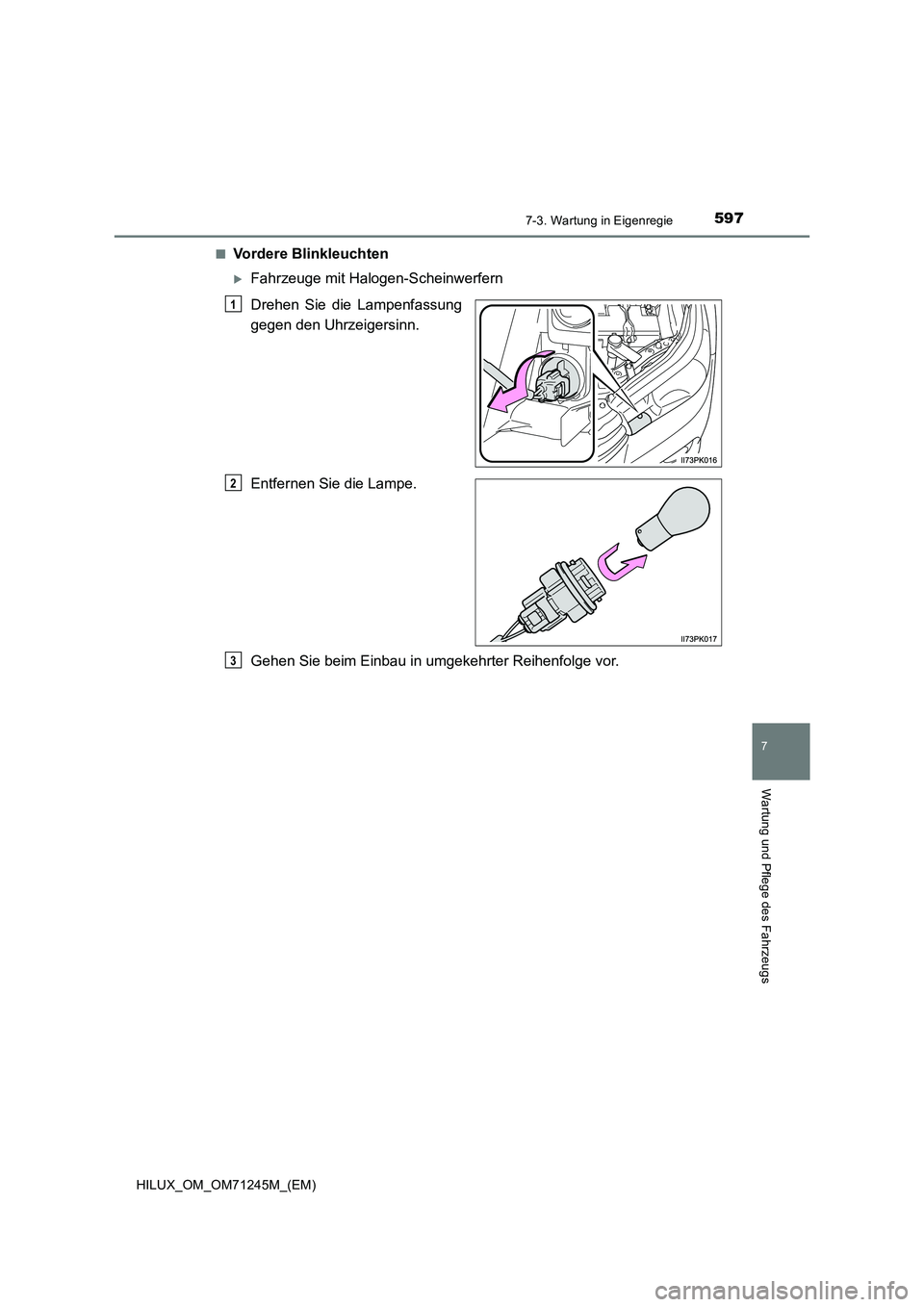

■Vordere Blinkleuchten
Fahrzeuge mit Halogen-Scheinwerfern
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3

5987-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)

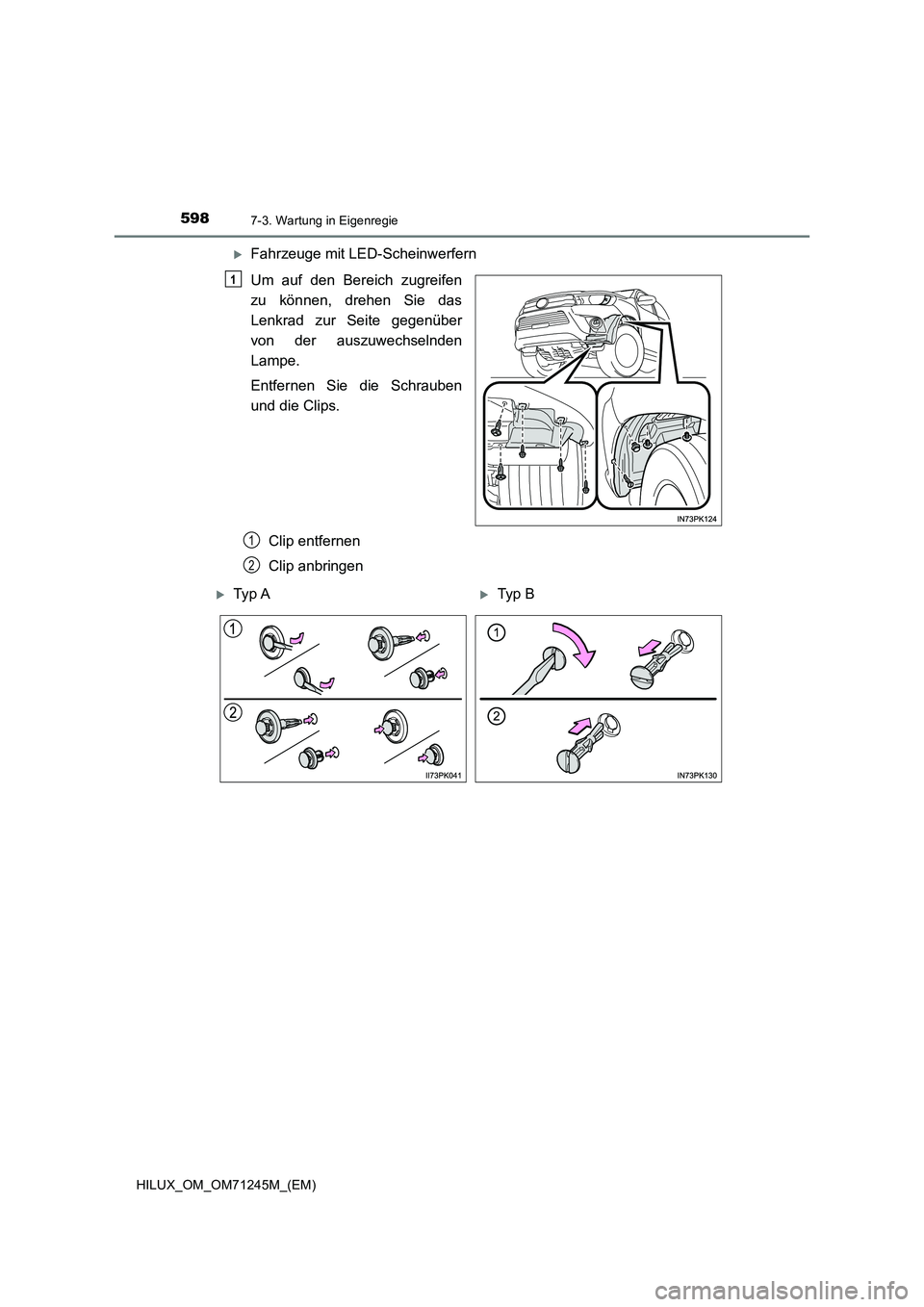

Fahrzeuge mit LED-Scheinwerfern
Um auf den Bereich zugreifen
zu können, drehen Sie das
Lenkrad zur Seite gegenüber
von der auszuwechselnden
Lampe.
Entfernen Sie die Schrauben
und die Clips.
Clip entfernen
Clip anbringen
1
1
2
Ty p ATyp B

5997-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)
7
Wartung und Pflege des Fahrzeugs

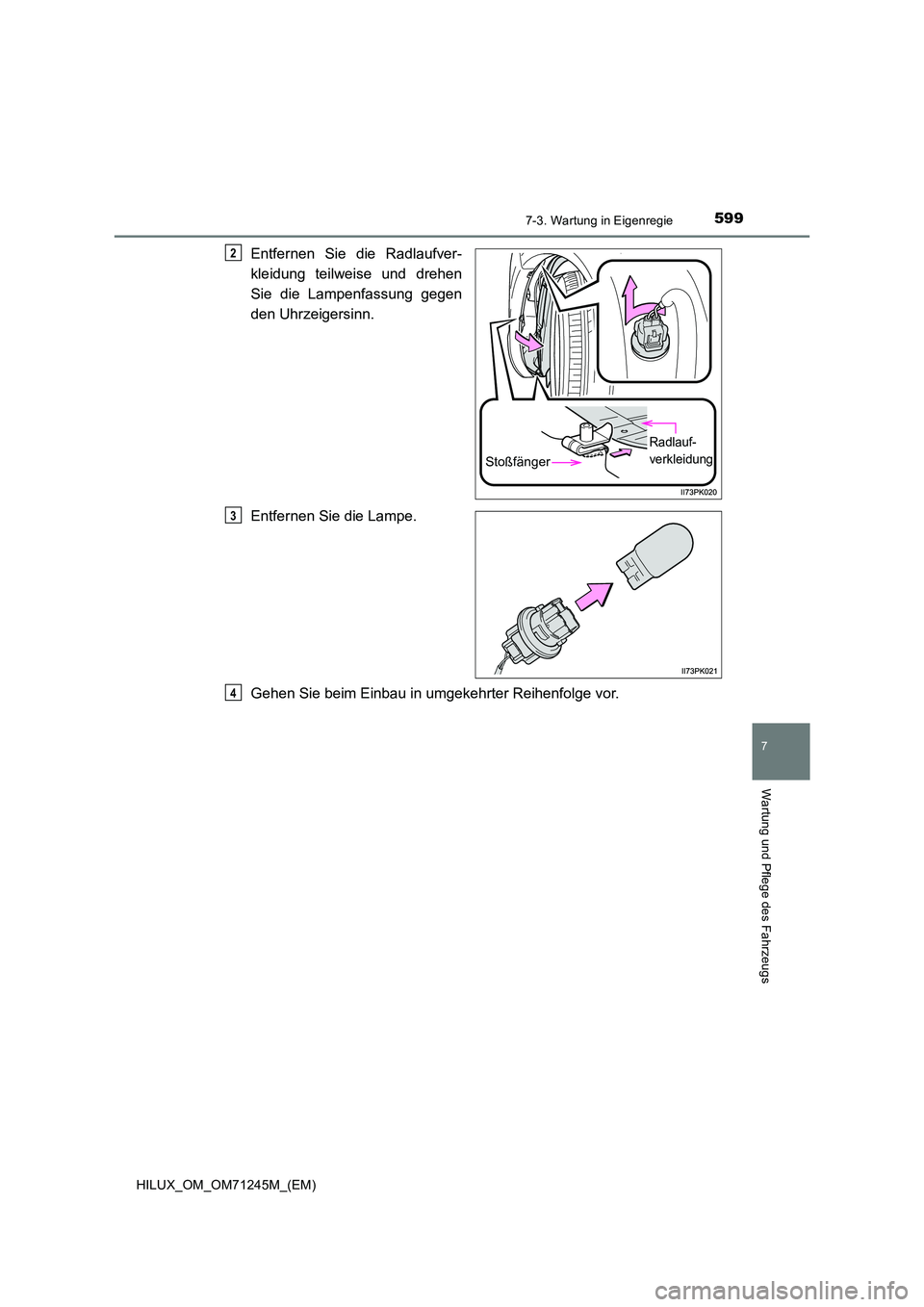

Entfernen Sie die Radlaufver-
kleidung teilweise und drehen
Sie die Lampenfassung gegen
den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
Stoßfänger
Radlauf-
verkleidung
2
3
4

6007-3. Wartung in Eigenregie
HILUX_OM_OM71245M_(EM)■

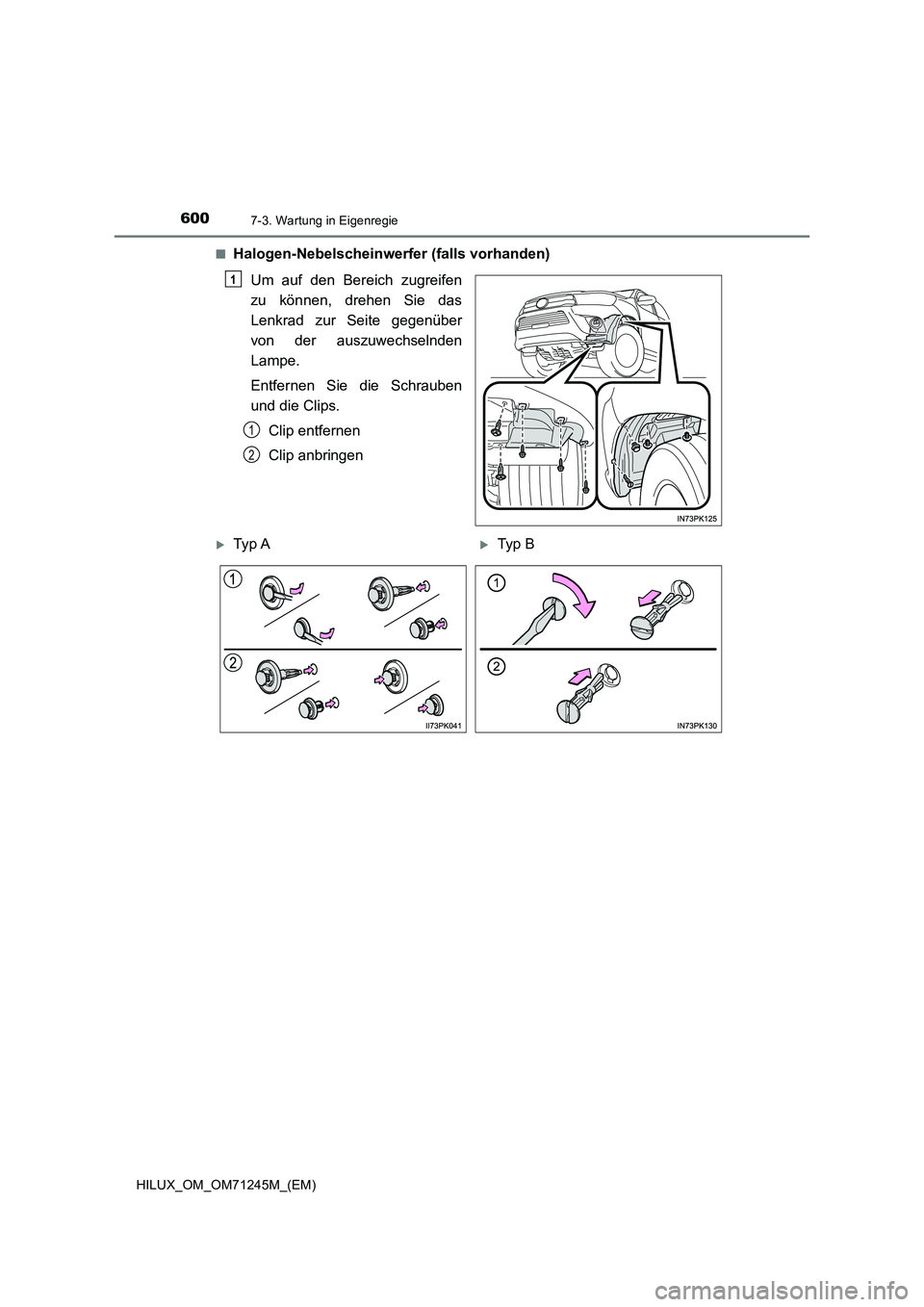

Halogen-Nebelscheinwerfer (falls vorhanden)
Um auf den Bereich zugreifen
zu können, drehen Sie das
Lenkrad zur Seite gegenüber
von der auszuwechselnden
Lampe.
Entfernen Sie die Schrauben
und die Clips.
Clip entfernen
Clip anbringen
1
1
2
Ty p ATyp B
