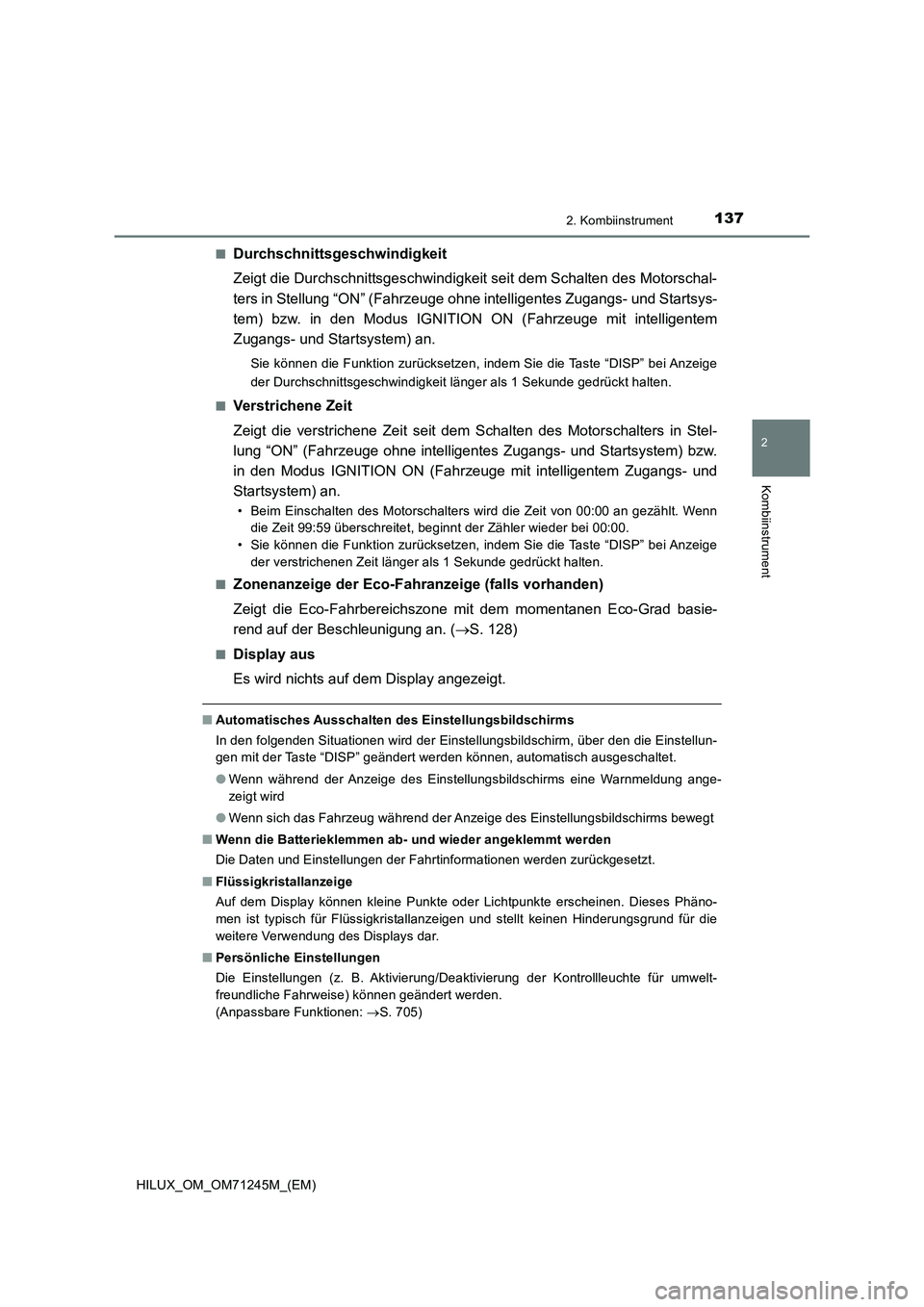

2017 TOYOTA HILUX Betriebsanleitungen (in German)

1372. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71245M_(EM)■
Durchschnittsgeschwindigkeit
Zeigt die Durchschnittsgeschwindigkeit seit dem Schalten des Motorschal-
ters in Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsys-
tem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intelligentem
Zugangs- und Startsystem) an.
Sie können die Funktion zurücksetzen, indem Sie die Taste “DISP” bei Anzeige
der Durchschnittsgeschwindigkeit länger als 1 Sekunde gedrückt halten.
■
Verstrichene Zeit
Zeigt die verstrichene Zeit seit dem Schalten des Motorschalters in Stel-
lung “ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw.
in den Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und
Startsystem) an.
• Beim Einschalten des Motorschalters wird die Zeit von 00:00 an gezählt. Wenn
die Zeit 99:59 überschreitet, beginnt der Zähler wieder bei 00:00.
• Sie können die Funktion zurücksetzen, indem Sie die Taste “DISP” bei Anzeige
der verstrichenen Zeit länger als 1 Sekunde gedrückt halten.
■
Zonenanzeige der Eco-Fahranzeige (falls vorhanden)
Zeigt die Eco-Fahrbereichszone mit dem momentanen Eco-Grad basie-
rend auf der Beschleunigung an. (S. 128)
■Display aus
Es wird nichts auf dem Display angezeigt.
■Automatisches Ausschalten des Einstellungsbildschirms
In den folgenden Situationen wird der Einstellungsbildschirm, über den die Einstellun-
gen mit der Taste “DISP” geändert werden können, automatisch ausgeschaltet.
●Wenn während der Anzeige des Einstellungsbildschirms eine Warnmeldung ange-
zeigt wird
●Wenn sich das Fahrzeug während der Anzeige des Einstellungsbildschirms bewegt
■Wenn die Batterieklemmen ab- und wieder angeklemmt werden
Die Daten und Einstellungen der Fahrtinformationen werden zurückgesetzt.
■Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phäno-
men ist typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die
weitere Verwendung des Displays dar.
■Persönliche Einstellungen
Die Einstellungen (z. B. Aktivierung/Deaktivierung der Kontrollleuchte für umwelt-
freundliche Fahrweise) können geändert werden.
(Anpassbare Funktionen: S. 705)

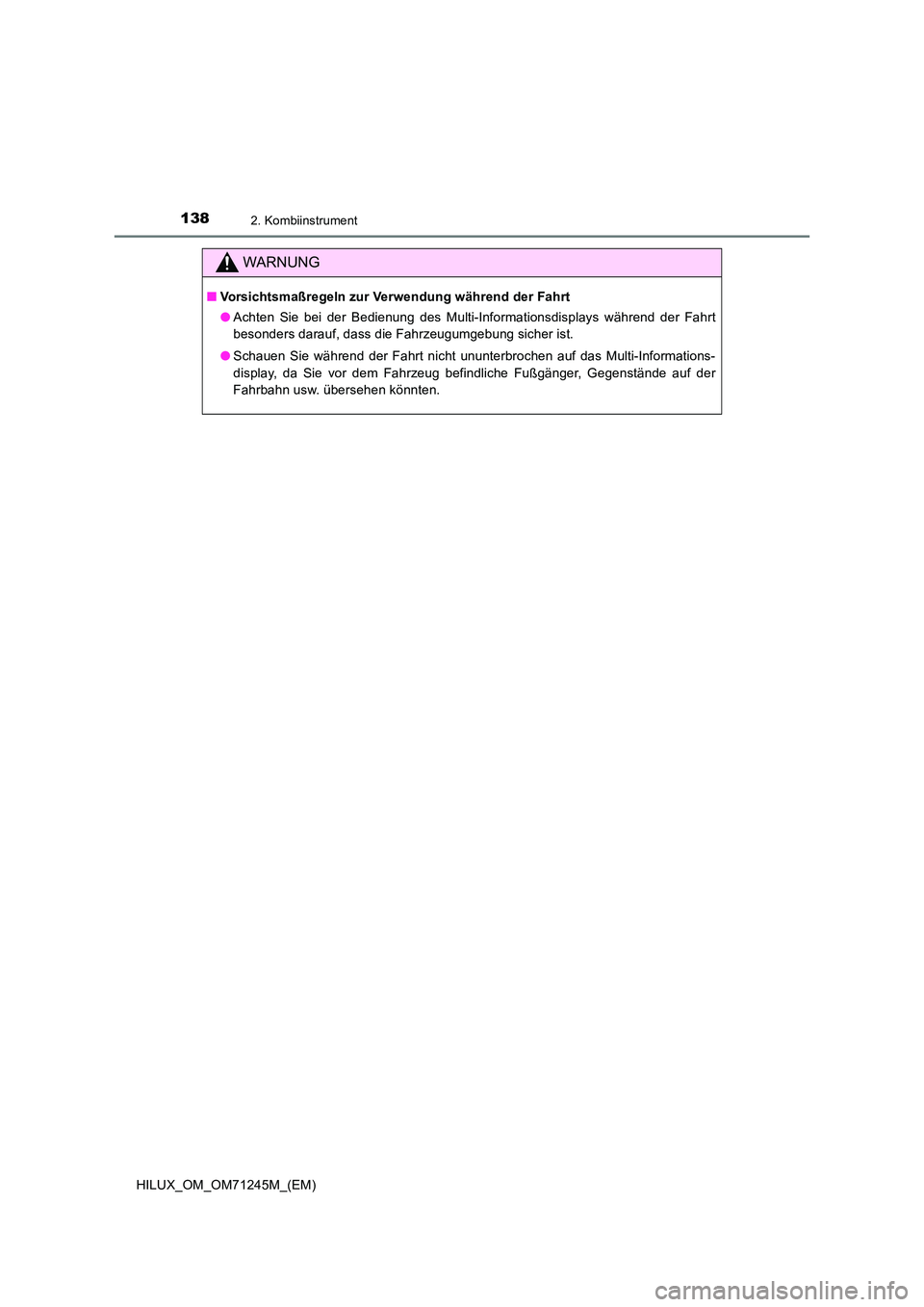

1382. Kombiinstrument
HILUX_OM_OM71245M_(EM)
WARNUNG
■Vorsichtsmaßregeln zur Verwendung während der Fahrt
● Achten Sie bei der Bedienung des Multi-Informationsdisplays während der Fahrt
besonders darauf, dass die Fahrzeugumgebung sicher ist.
● Schauen Sie während der Fahrt nicht ununterbrochen auf das Multi-Informations-
display, da Sie vor dem Fahrzeug befindliche Fußgänger, Gegenstände auf der
Fahrbahn usw. übersehen könnten.

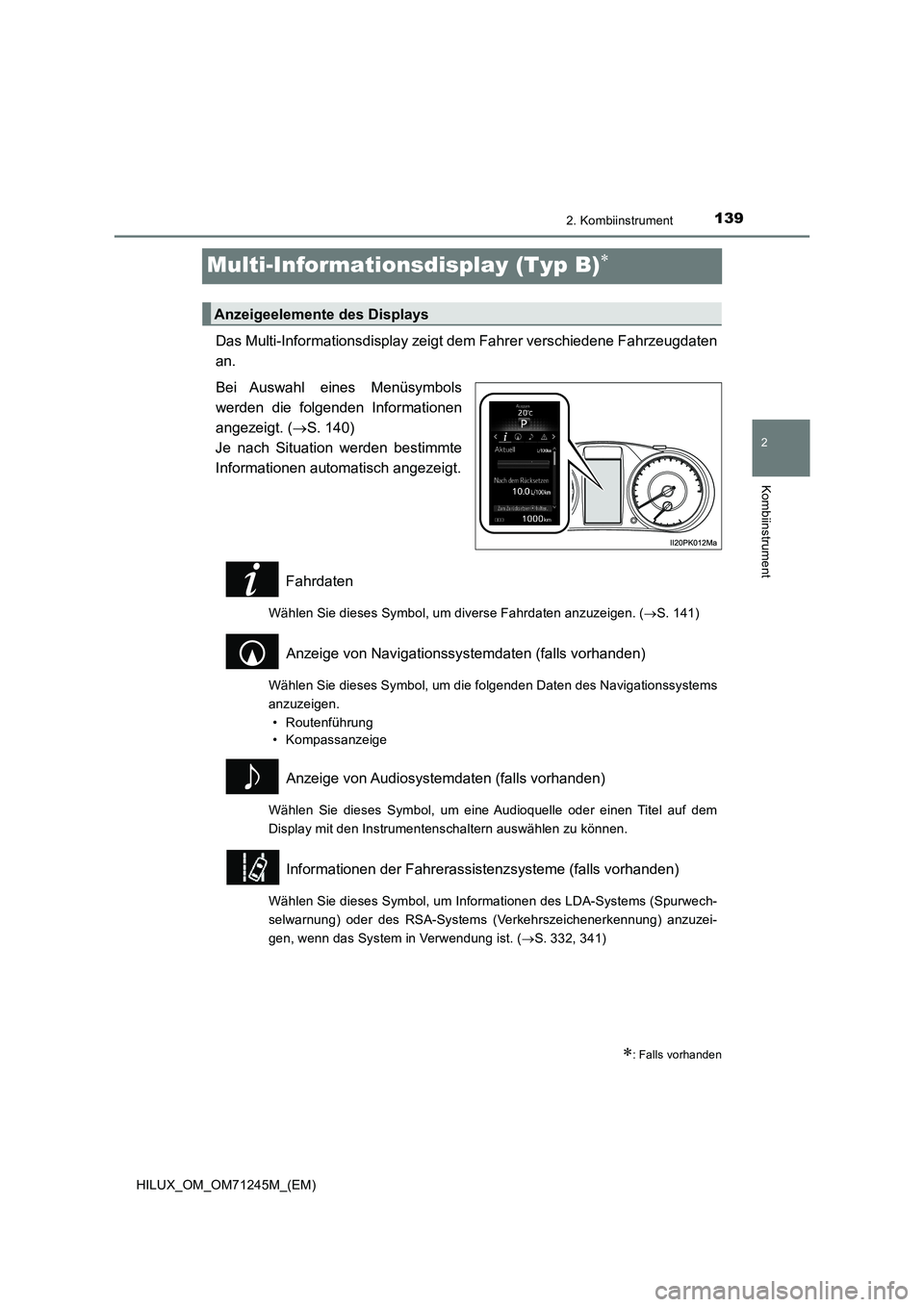

139
2
2. Kombiinstrument
Kombiinstrument
HILUX_OM_OM71245M_(EM)
Multi-Informationsdisplay (Typ B)
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene Fahrzeugdaten
an.
Bei Auswahl eines Menüsymbols
werden die folgenden Informationen
angezeigt. (S. 140)
Je nach Situation werden bestimmte
Informationen automatisch angezeigt.
Fahrdaten
Wählen Sie dieses Symbol, um diverse Fahrdaten anzuzeigen. (S. 141)
Anzeige von Navigationssystemdaten (falls vorhanden)
Wählen Sie dieses Symbol, um die folgenden Daten des Navigationssystems
anzuzeigen.
• Routenführung
• Kompassanzeige
Anzeige von Audiosystemdaten (falls vorhanden)
Wählen Sie dieses Symbol, um eine Audioquelle oder einen Titel auf dem
Display mit den Instrumentenschaltern auswählen zu können.
Informationen der Fahrerassistenzsysteme (falls vorhanden)
Wählen Sie dieses Symbol, um Informationen des LDA-Systems (Spurwech-
selwarnung) oder des RSA-Systems (Verkehrszeichenerkennung) anzuzei-
gen, wenn das System in Verwendung ist. (S. 332, 341)
: Falls vorhanden
Anzeigeelemente des Displays

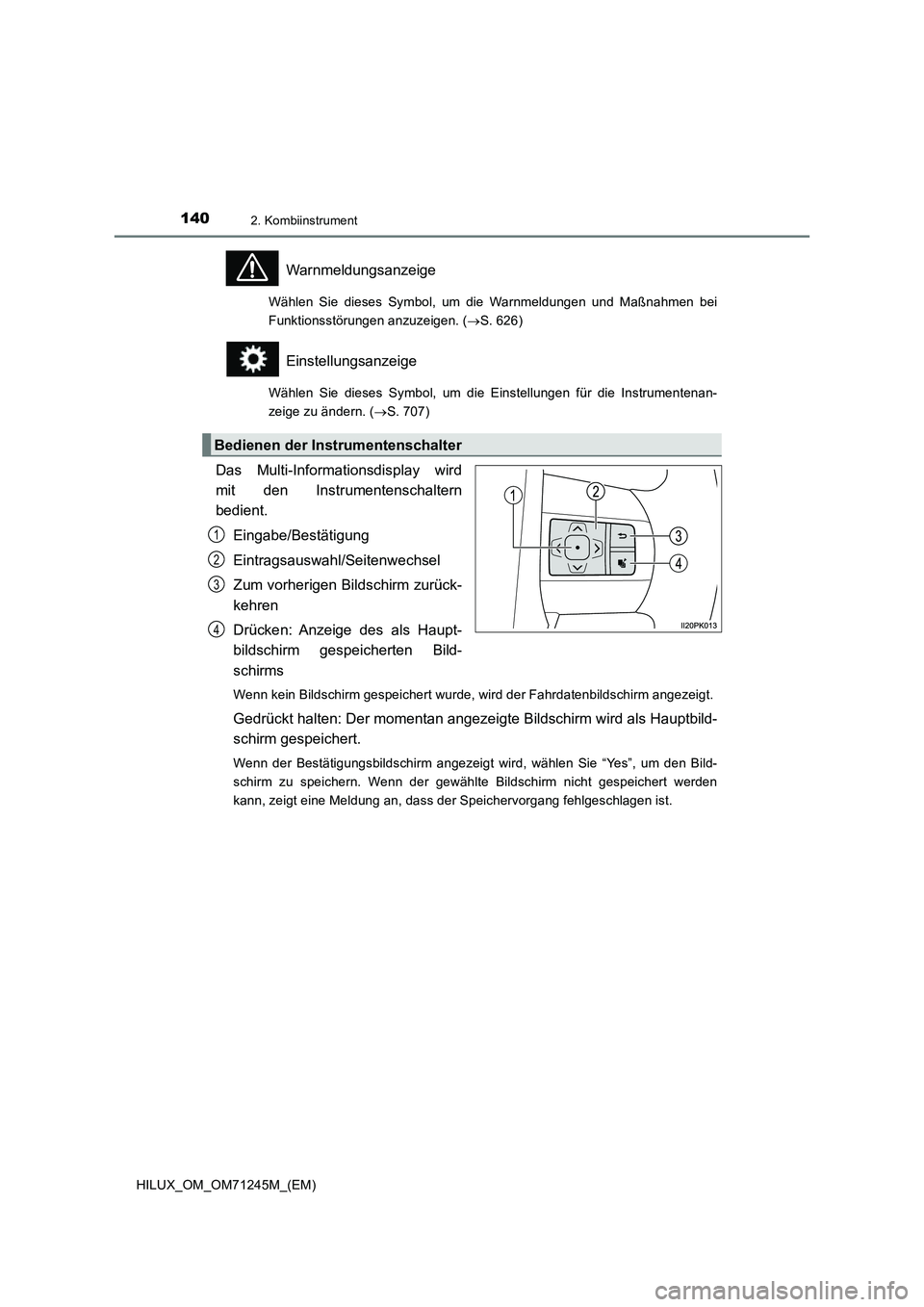

1402. Kombiinstrument
HILUX_OM_OM71245M_(EM)
Warnmeldungsanzeige
Wählen Sie dieses Symbol, um die Warnmeldungen und Maßnahmen bei
Funktionsstörungen anzuzeigen. (S. 626)
Einstellungsanzeige
Wählen Sie dieses Symbol, um die Einstellungen für die Instrumentenan-
zeige zu ändern. (S. 707)
Das Multi-Informationsdisplay wird
mit den Instrumentenschaltern
bedient.
Eingabe/Bestätigung
Eintragsauswahl/Seitenwechsel
Zum vorherigen Bildschirm zurück-
kehren
Drücken: Anzeige des als Haupt-
bildschirm gespeicherten Bild-
schirms
Wenn kein Bildschirm gespeichert wurde, wird der Fahrdatenbildschirm angezeigt.
Gedrückt halten: Der momentan angezeigte Bildschirm wird als Hauptbild-
schirm gespeichert.
Wenn der Bestätigungsbildschirm angezeigt wird, wählen Sie “Yes”, um den Bild-
schirm zu speichern. Wenn der gewählte Bildschirm nicht gespeichert werden
kann, zeigt eine Meldung an, dass der Speichervorgang fehlgeschlagen ist.
Bedienen der Instrumentenschalter
1
2
3
4

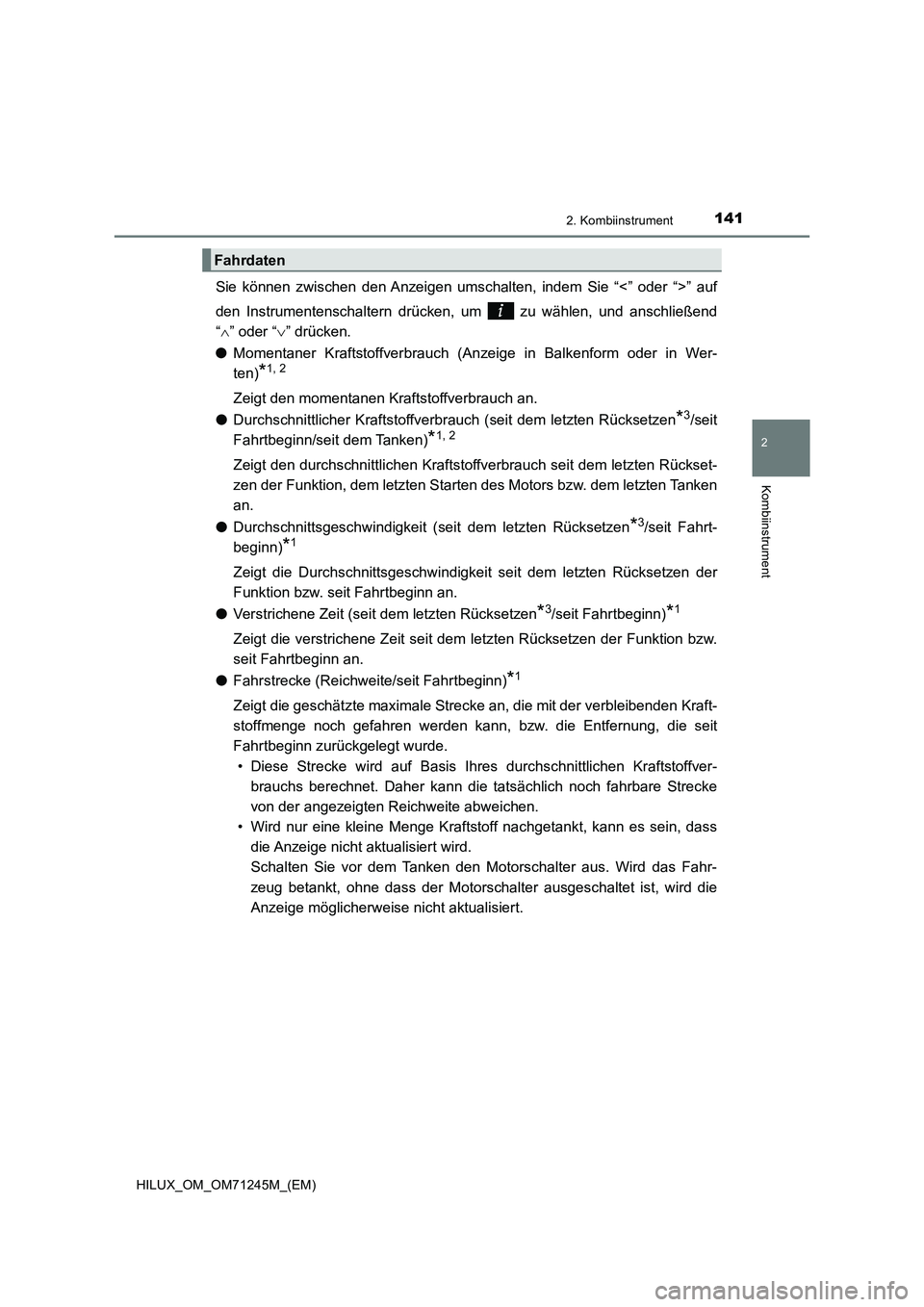

1412. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71245M_(EM)
Sie können zwischen den Anzeigen umschalten, indem Sie “<” oder “>” auf
den Instrumentenschaltern drücken, um zu wählen, und anschließend
“” oder “” drücken.
●Momentaner Kraftstoffverbrauch (Anzeige in Balkenform oder in Wer-
ten)
*1, 2
Zeigt den momentanen Kraftstoffverbrauch an.
●Durchschnittlicher Kraftstoffverbrauch (seit dem letzten Rücksetzen
*3/seit
Fahrtbeginn/seit dem Tanken)
*1, 2
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem letzten Rückset-
zen der Funktion, dem letzten Starten des Motors bzw. dem letzten Tanken
an.
●Durchschnittsgeschwindigkeit (seit dem letzten Rücksetzen
*3/seit Fahrt-
beginn)
*1
Zeigt die Durchschnittsgeschwindigkeit seit dem letzten Rücksetzen der
Funktion bzw. seit Fahrtbeginn an.
●Verstrichene Zeit (seit dem letzten Rücksetzen
*3/seit Fahrtbeginn)*1
Zeigt die verstrichene Zeit seit dem letzten Rücksetzen der Funktion bzw.
seit Fahrtbeginn an.
●Fahrstrecke (Reichweite/seit Fahrtbeginn)
*1
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraft-
stoffmenge noch gefahren werden kann, bzw. die Entfernung, die seit
Fahrtbeginn zurückgelegt wurde.
• Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Daher kann die tatsächlich noch fahrbare Strecke
von der angezeigten Reichweite abweichen.
• Wird nur eine kleine Menge Kraftstoff nachgetankt, kann es sein, dass
die Anzeige nicht aktualisiert wird.
Schalten Sie vor dem Tanken den Motorschalter aus. Wird das Fahr-
zeug betankt, ohne dass der Motorschalter ausgeschaltet ist, wird die
Anzeige möglicherweise nicht aktualisiert.
Fahrdaten

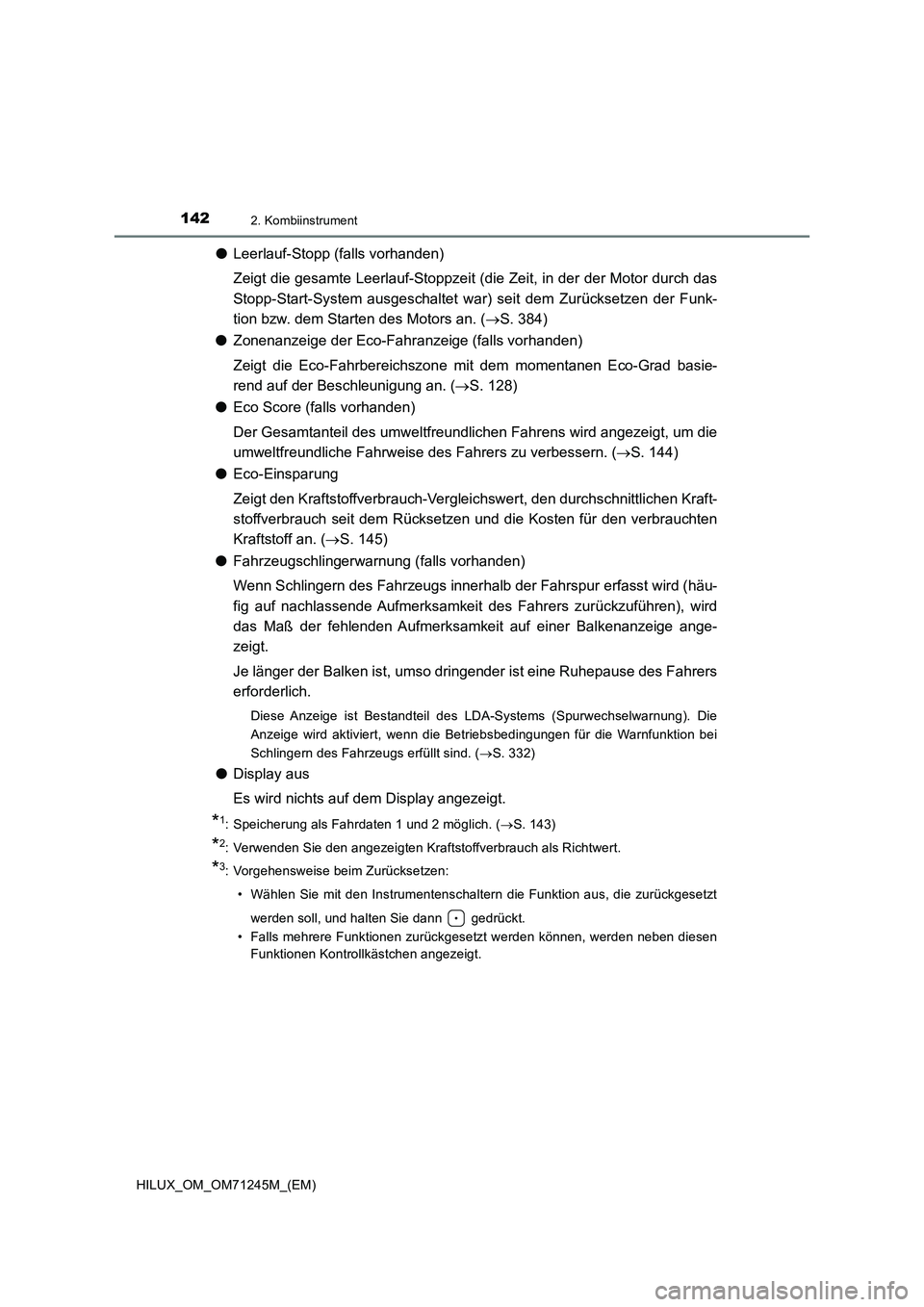

1422. Kombiinstrument
HILUX_OM_OM71245M_(EM)
●Leerlauf-Stopp (falls vorhanden)
Zeigt die gesamte Leerlauf-Stoppzeit (die Zeit, in der der Motor durch das
Stopp-Start-System ausgeschaltet war) seit dem Zurücksetzen der Funk-
tion bzw. dem Starten des Motors an. (S. 384)
●Zonenanzeige der Eco-Fahranzeige (falls vorhanden)
Zeigt die Eco-Fahrbereichszone mit dem momentanen Eco-Grad basie-
rend auf der Beschleunigung an. (S. 128)
●Eco Score (falls vorhanden)
Der Gesamtanteil des umweltfreundlichen Fahrens wird angezeigt, um die
umweltfreundliche Fahrweise des Fahrers zu verbessern. (S. 144)
●Eco-Einsparung
Zeigt den Kraftstoffverbrauch-Vergleichswert, den durchschnittlichen Kraft-
stoffverbrauch seit dem Rücksetzen und die Kosten für den verbrauchten
Kraftstoff an. (S. 145)
●Fahrzeugschlingerwarnung (falls vorhanden)
Wenn Schlingern des Fahrzeugs innerhalb der Fahrspur erfasst wird (häu-
fig auf nachlassende Aufmerksamkeit des Fahrers zurückzuführen), wird
das Maß der fehlenden Aufmerksamkeit auf einer Balkenanzeige ange-
zeigt.
Je länger der Balken ist, umso dringender ist eine Ruhepause des Fahrers
erforderlich.
Diese Anzeige ist Bestandteil des LDA-Systems (Spurwechselwarnung). Die
Anzeige wird aktiviert, wenn die Betriebsbedingungen für die Warnfunktion bei
Schlingern des Fahrzeugs erfüllt sind. (S. 332)
●Display aus
Es wird nichts auf dem Display angezeigt.
*1: Speicherung als Fahrdaten 1 und 2 möglich. (S. 143)
*2: Verwenden Sie den angezeigten Kraftstoffverbrauch als Richtwert.
*3: Vorgehensweise beim Zurücksetzen:
• Wählen Sie mit den Instrumentenschaltern die Funktion aus, die zurückgesetzt
werden soll, und halten Sie dann gedrückt.
• Falls mehrere Funktionen zurückgesetzt werden können, werden neben diesen
Funktionen Kontrollkästchen angezeigt.

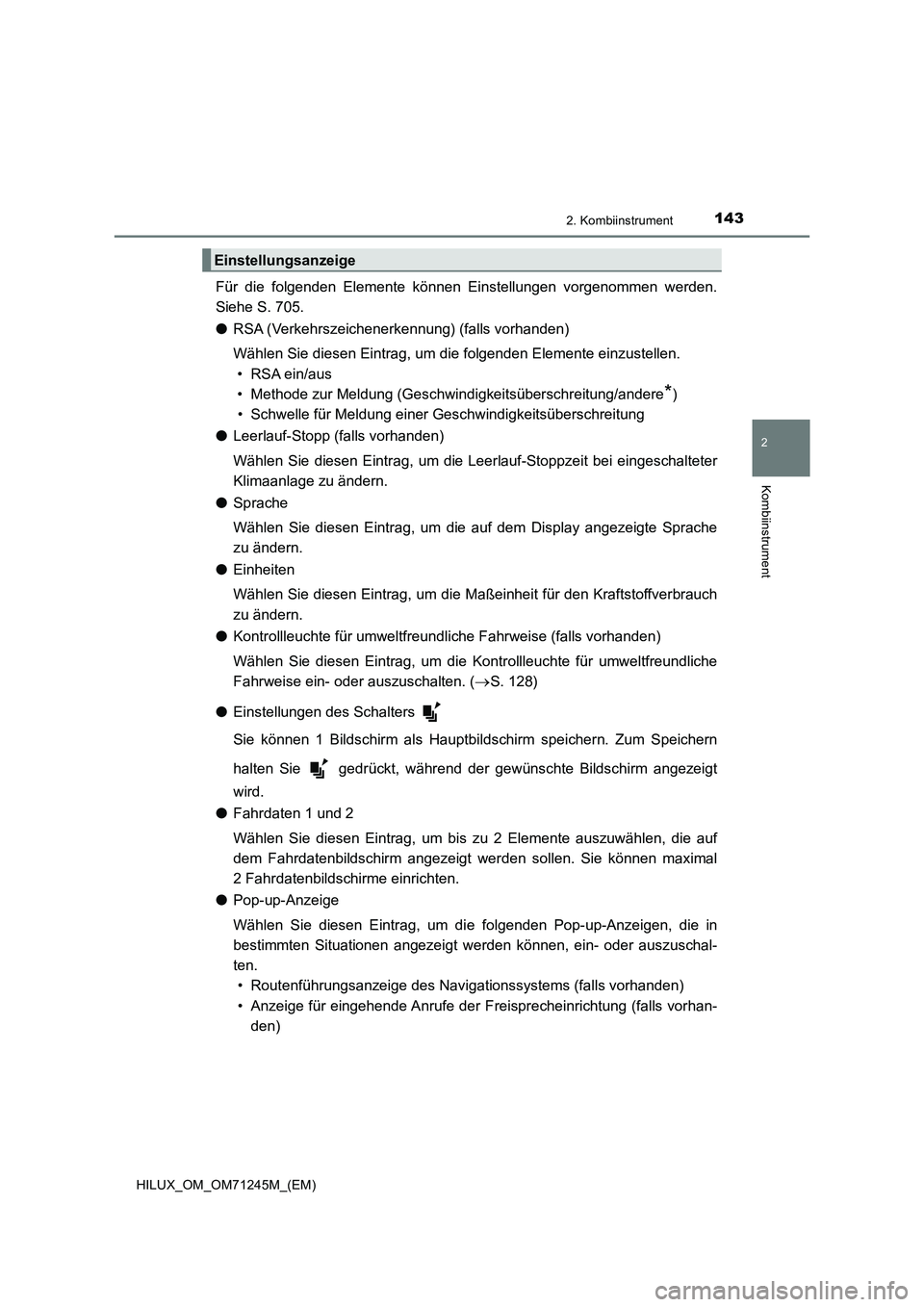

1432. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71245M_(EM)
Für die folgenden Elemente können Einstellungen vorgenommen werden.
Siehe S. 705.
●RSA (Verkehrszeichenerkennung) (falls vorhanden)
Wählen Sie diesen Eintrag, um die folgenden Elemente einzustellen.
• RSA ein/aus
• Methode zur Meldung (Geschwindigkeitsüberschreitung/andere
*)
• Schwelle für Meldung einer Geschwindigkeitsüberschreitung
●Leerlauf-Stopp (falls vorhanden)
Wählen Sie diesen Eintrag, um die Leerlauf-Stoppzeit bei eingeschalteter
Klimaanlage zu ändern.
●Sprache
Wählen Sie diesen Eintrag, um die auf dem Display angezeigte Sprache
zu ändern.
●Einheiten
Wählen Sie diesen Eintrag, um die Maßeinheit für den Kraftstoffverbrauch
zu ändern.
●Kontrollleuchte für umweltfreundliche Fahrweise (falls vorhanden)
Wählen Sie diesen Eintrag, um die Kontrollleuchte für umweltfreundliche
Fahrweise ein- oder auszuschalten. (
S. 128)
●Einstellungen des Schalters
Sie können 1 Bildschirm als Hauptbildschirm speichern. Zum Speichern
halten Sie gedrückt, während der gewünschte Bildschirm angezeigt
wird.
●Fahrdaten 1 und 2
Wählen Sie diesen Eintrag, um bis zu 2 Elemente auszuwählen, die auf
dem Fahrdatenbildschirm angezeigt werden sollen. Sie können maximal
2 Fahrdatenbildschirme einrichten.
●Pop-up-Anzeige
Wählen Sie diesen Eintrag, um die folgenden Pop-up-Anzeigen, die in
bestimmten Situationen angezeigt werden können, ein- oder auszuschal-
ten.
• Routenführungsanzeige des Navigationssystems (falls vorhanden)
• Anzeige für eingehende Anrufe der Freisprecheinrichtung (falls vorhan-
den)
Einstellungsanzeige

1442. Kombiinstrument
HILUX_OM_OM71245M_(EM)
●Akzentfarbe (falls vorhanden)
Wählen Sie diesen Eintrag, um die Akzentfarben auf dem Bildschirm, z. B.
die Farbe des Cursors, zu ändern.
●Eco-Einsparung
Wählen Sie diesen Eintrag, um den Kraftstoffverbrauch-Vergleichswert
und den Kraftstoffpreis einzustellen oder zu ändern.
●Initialisierung
Gespeicherte oder geänderte Instrumenteneinstellungen werden gelöscht
oder auf die Standardeinstellungen zurückgesetzt.
*: Nur Meldung eines Überholverbots.
■Pop-up-Anzeige
In bestimmten Situationen, z. B. bei der Betätigung eines Schalters, ist auf dem Multi-
Informationsdisplay vorübergehend eine Pop-up-Anzeige zu sehen.
Die Pop-up-Anzeigefunktion kann ein- bzw. ausgeschaltet werden. (S. 707)
■Eco Score (falls vorhanden)
Die Fahrbedingungen werden in 5 Stufen angezeigt und sind in 3 Kategorien aufge-
teilt: Start, Cruise und Stop. Bei jedem Anhalten des Fahrzeugs wird die Punktzahl
angezeigt. (Bei jedem Beschleunigen des Fahrzeugs, wird die zuletzt angezeigte
Punktzahl zurückgesetzt. Summierte Punktzahlen werden nicht berechnet.)
Eco-Cruise
Zeigt die anhand der Intensität der Gaspedalbetätigung beim Fahren berechnete
Eco-Stufe
Eco-Stop
Zeigt die anhand der Zeitspanne zwischen der Gaspedalfreigabe und dem Anhalten
des Fahrzeugs berechnete Eco-Stufe Eco Score
Summiert die Werte für Eco-Start, Eco-Cru-
ise und Eco-Stop und zeigt die Ergebnisse
an.
Eco-Start
Zeigt die anhand des Beschleunigungsgrads
beim Anfahren berechnete Eco-Stufe
1
2
3
4
