2017 TOYOTA HILUX Betriebsanleitungen (in German)

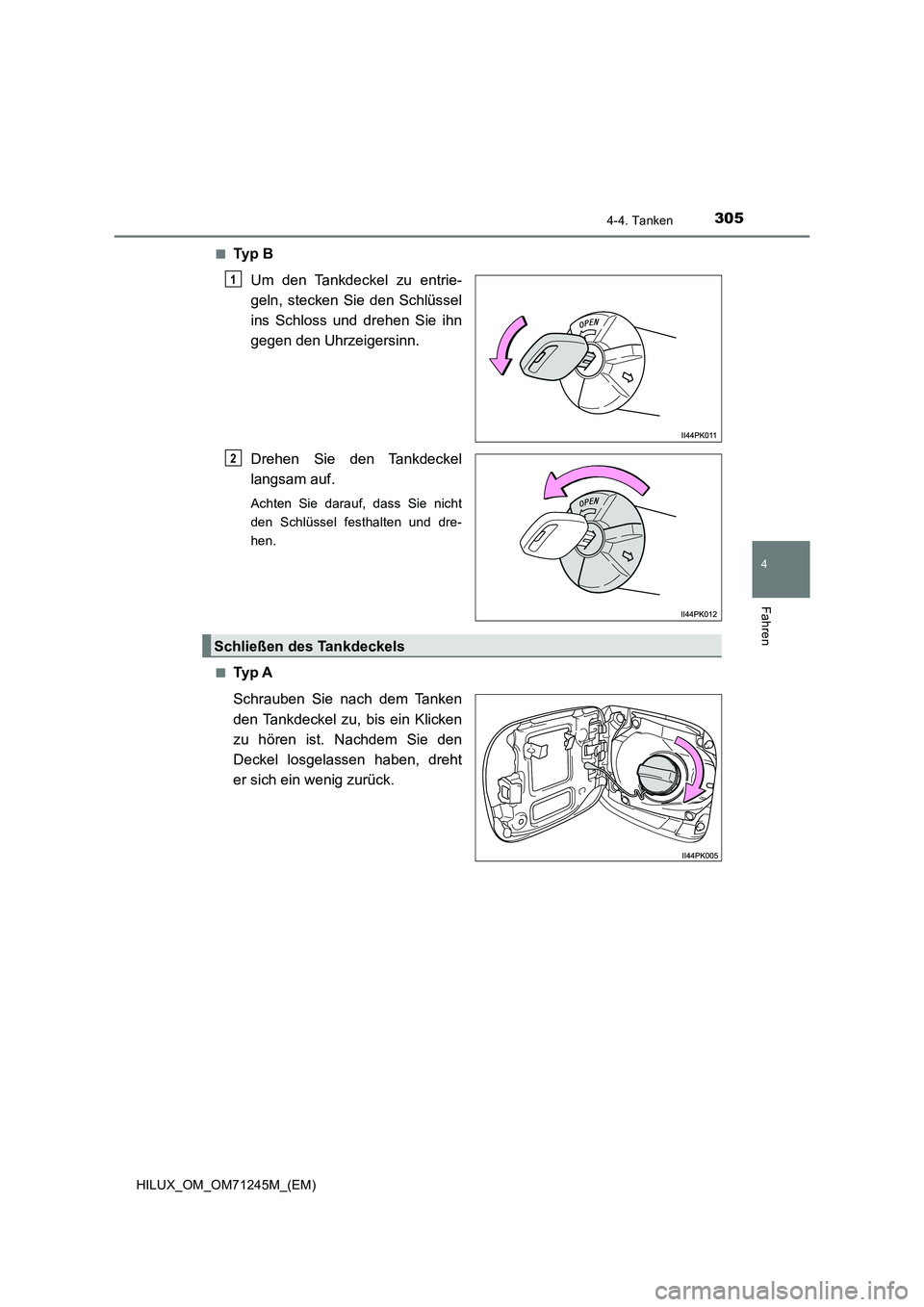

3054-4. Tanken
4
Fahren
HILUX_OM_OM71245M_(EM)■
Ty p B
Um den Tankdeckel zu entrie-
geln, stecken Sie den Schlüssel
ins Schloss und drehen Sie ihn
gegen den Uhrzeigersinn.
Drehen Sie den Tankdeckel
langsam auf.
Achten Sie darauf, dass Sie nicht
den Schlüssel festhalten und dre-
hen.
■
Ty p A
Schrauben Sie nach dem Tanken
den Tankdeckel zu, bis ein Klicken
zu hören ist. Nachdem Sie den
Deckel losgelassen haben, dreht
er sich ein wenig zurück.
1
2
Schließen des Tankdeckels

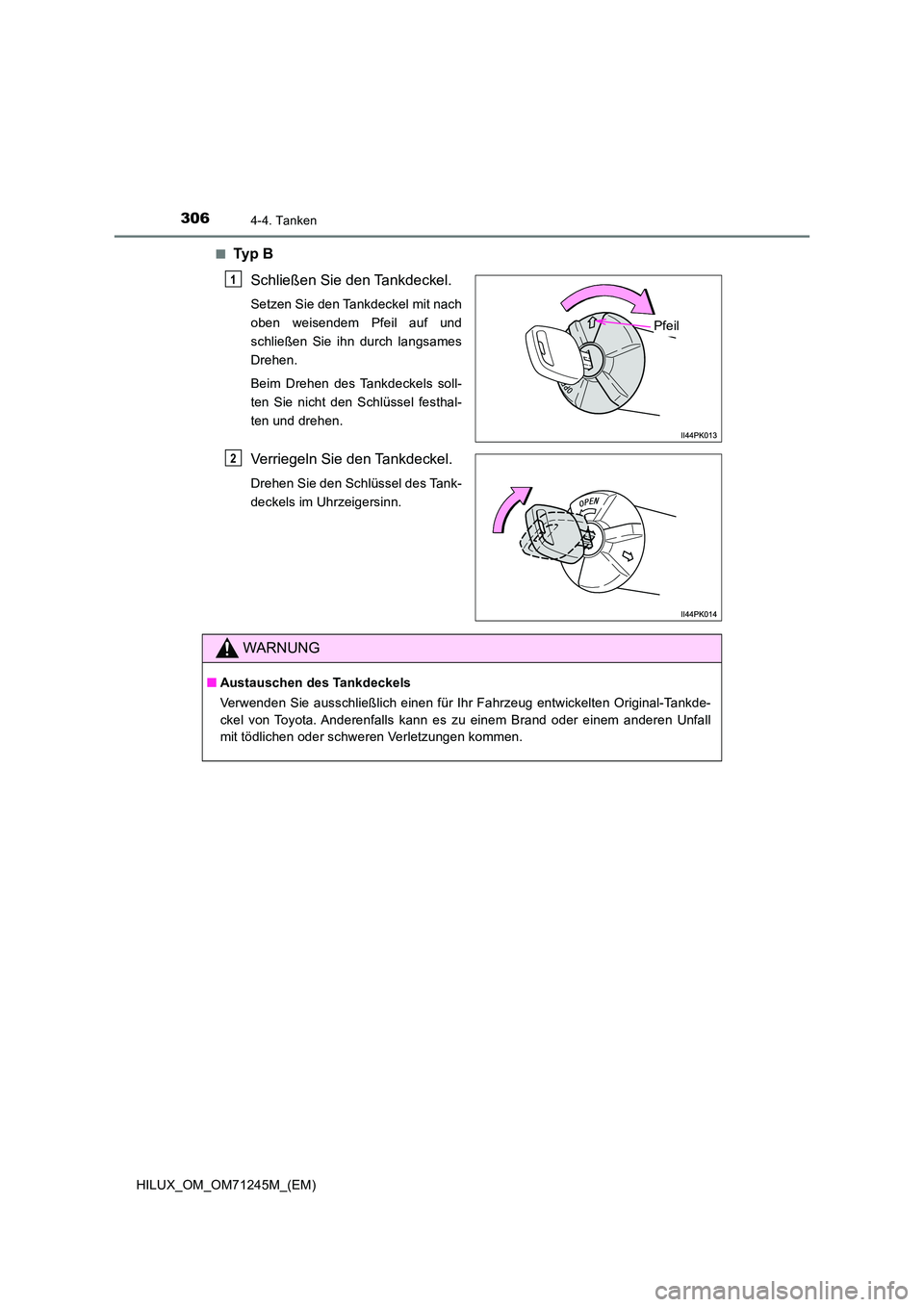

3064-4. Tanken
HILUX_OM_OM71245M_(EM)
■Ty p B
Schließen Sie den Tankdeckel.
Setzen Sie den Tankdeckel mit nach
oben weisendem Pfeil auf und
schließen Sie ihn durch langsames
Drehen.
Beim Drehen des Tankdeckels soll-
ten Sie nicht den Schlüssel festhal-
ten und drehen.
Verriegeln Sie den Tankdeckel.
Drehen Sie den Schlüssel des Tank-
deckels im Uhrzeigersinn.
Pfeil
1
2
WARNUNG
■ Austauschen des Tankdeckels
Verwenden Sie ausschließlich einen für Ihr Fahrzeug entwickelten Original-Tankde-
ckel von Toyota. Anderenfalls kann es zu einem Brand oder einem anderen Unfall
mit tödlichen oder schweren Verletzungen kommen.

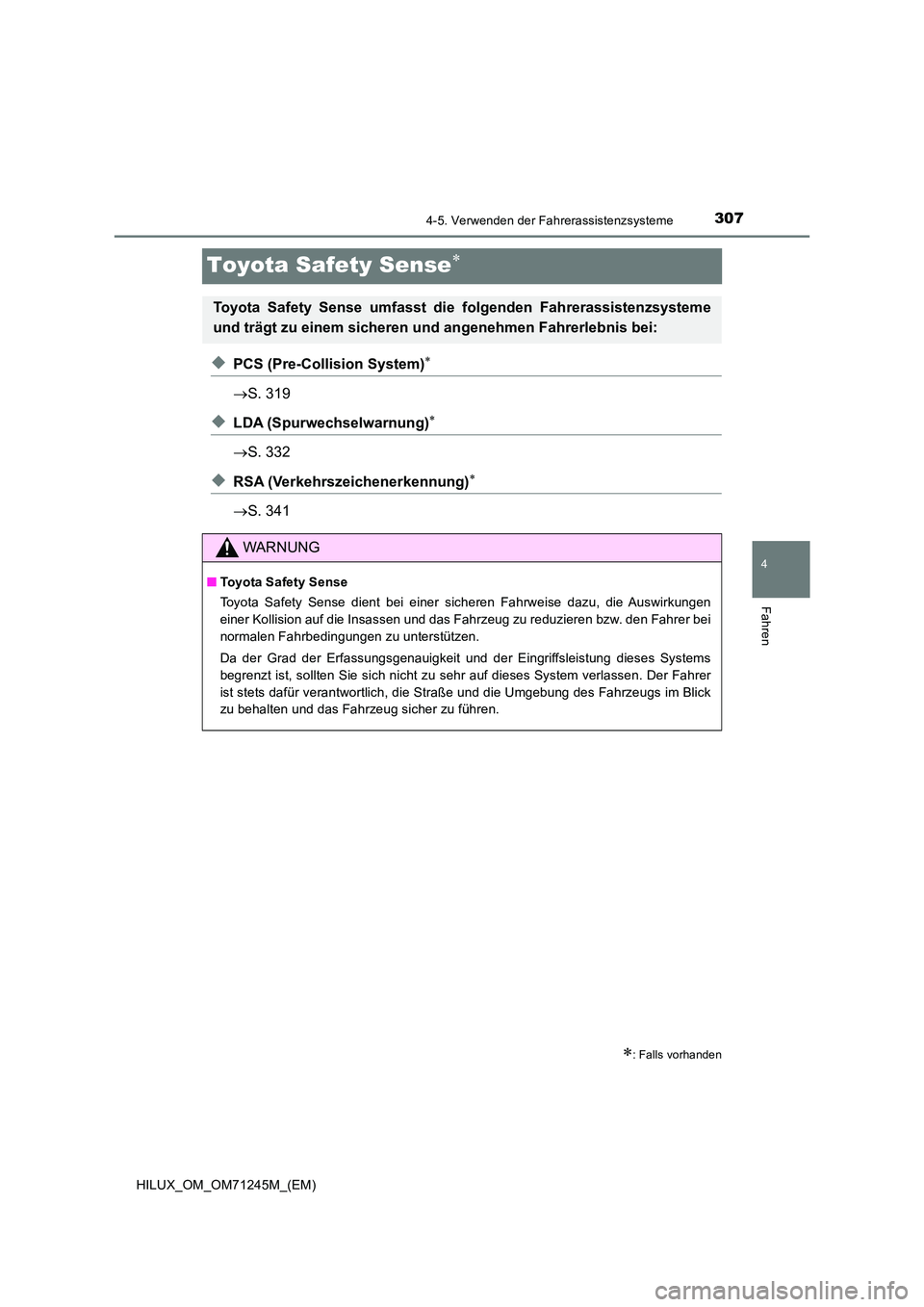

307
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
HILUX_OM_OM71245M_(EM)
Toyota Safety Sense
◆PCS (Pre-Collision System)
S. 319
◆LDA (Spurwechselwarnung)
S. 332
◆RSA (Verkehrszeichenerkennung)
S. 341
: Falls vorhanden
Toyota Safety Sense umfasst die folgenden Fahrerassistenzsysteme
und trägt zu einem sicheren u nd angenehmen Fahrerlebnis bei:
WARNUNG
■Toyota Safety Sense
Toyota Safety Sense dient bei einer sicheren Fahrweise dazu, die Auswirkungen
einer Kollision auf die Insassen und das Fahrzeug zu reduzieren bzw. den Fahrer bei
normalen Fahrbedingungen zu unterstützen.
Da der Grad der Erfassungsgenauigkeit und der Eingriffsleistung dieses Systems
begrenzt ist, sollten Sie sich nicht zu sehr auf dieses System verlassen. Der Fahrer
ist stets dafür verantwortlich, die Straße und die Umgebung des Fahrzeugs im Blick
zu behalten und das Fahrzeug sicher zu führen.

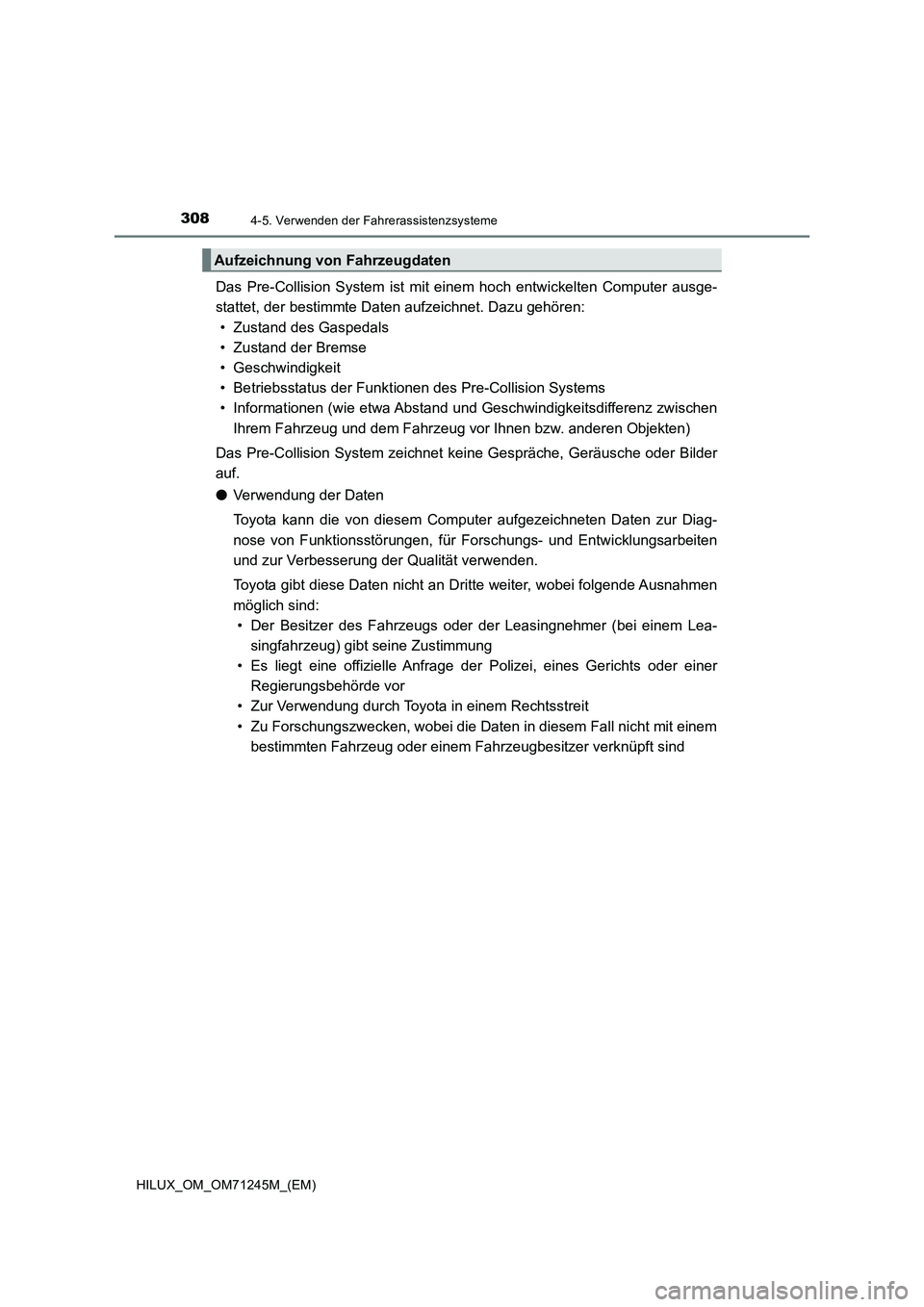

3084-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71245M_(EM)
Das Pre-Collision System ist mit einem hoch entwickelten Computer ausge-
stattet, der bestimmte Daten aufzeichnet. Dazu gehören:
• Zustand des Gaspedals
• Zustand der Bremse
• Geschwindigkeit
• Betriebsstatus der Funktionen des Pre-Collision Systems
• Informationen (wie etwa Abstand und Geschwindigkeitsdifferenz zwischen
Ihrem Fahrzeug und dem Fahrzeug vor Ihnen bzw. anderen Objekten)
Das Pre-Collision System zeichnet keine Gespräche, Geräusche oder Bilder
auf.
●Verwendung der Daten
Toyota kann die von diesem Computer aufgezeichneten Daten zur Diag-
nose von Funktionsstörungen, für Forschungs- und Entwicklungsarbeiten
und zur Verbesserung der Qualität verwenden.
Toyota gibt diese Daten nicht an Dritte weiter, wobei folgende Ausnahmen
möglich sind:
• Der Besitzer des Fahrzeugs oder der Leasingnehmer (bei einem Lea-
singfahrzeug) gibt seine Zustimmung
• Es liegt eine offizielle Anfrage der Polizei, eines Gerichts oder einer
Regierungsbehörde vor
• Zur Verwendung durch Toyota in einem Rechtsstreit
• Zu Forschungszwecken, wobei die Daten in diesem Fall nicht mit einem
bestimmten Fahrzeug oder einem Fahrzeugbesitzer verknüpft sind
Aufzeichnung von Fahrzeugdaten

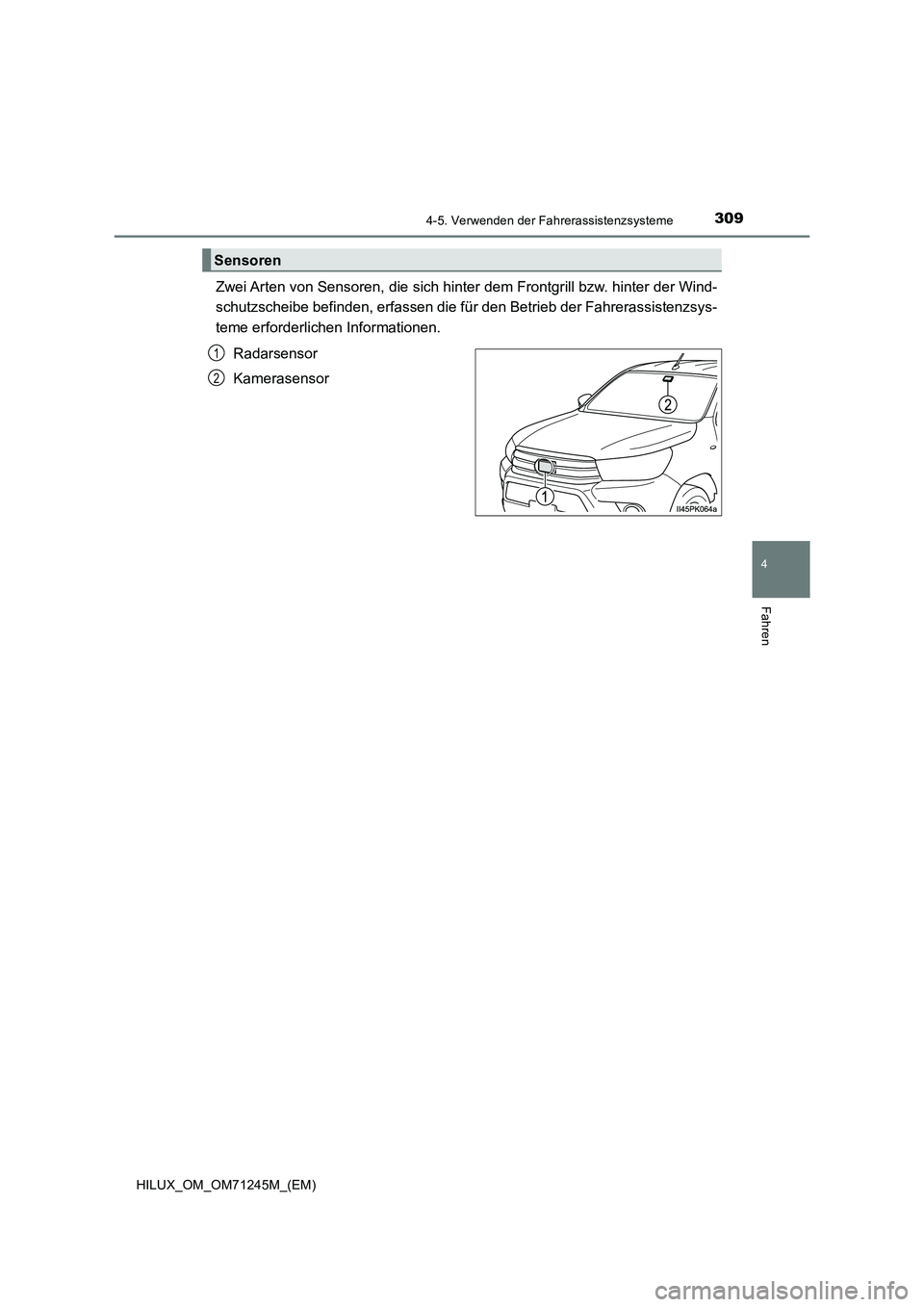

3094-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
HILUX_OM_OM71245M_(EM)
Zwei Arten von Sensoren, die sich hinter dem Frontgrill bzw. hinter der Wind-
schutzscheibe befinden, erfassen die für den Betrieb der Fahrerassistenzsys-
teme erforderlichen Informationen.
Radarsensor
Kamerasensor
Sensoren
1
2

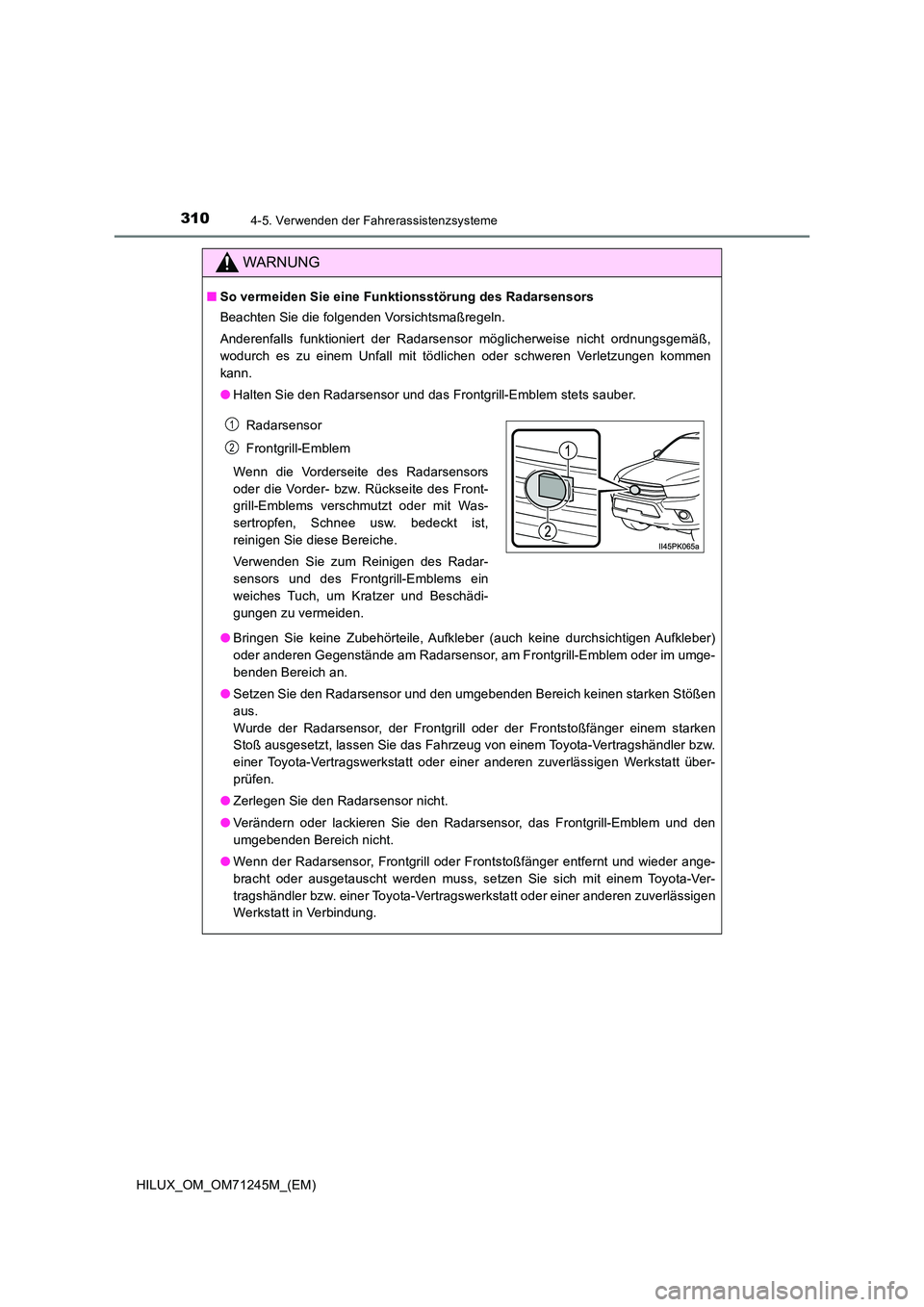

3104-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71245M_(EM)
WARNUNG
■So vermeiden Sie eine Funktionsstörung des Radarsensors
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls funktioniert der Radarsensor möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
● Halten Sie den Radarsensor und das Frontgrill-Emblem stets sauber.
● Bringen Sie keine Zubehörteile, Aufkleber (auch keine durchsichtigen Aufkleber)
oder anderen Gegenstände am Radarsensor, am Frontgrill-Emblem oder im umge-
benden Bereich an.
● Setzen Sie den Radarsensor und den umgebenden Bereich keinen starken Stößen
aus.
Wurde der Radarsensor, der Frontgrill oder der Frontstoßfänger einem starken
Stoß ausgesetzt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-
prüfen.
● Zerlegen Sie den Radarsensor nicht.
● Verändern oder lackieren Sie den Radarsensor, das Frontgrill-Emblem und den
umgebenden Bereich nicht.
● Wenn der Radarsensor, Frontgrill oder Frontstoßfänger entfernt und wieder ange-
bracht oder ausgetauscht werden muss, setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
Radarsensor
Frontgrill-Emblem
Wenn die Vorderseite des Radarsensors
oder die Vorder- bzw. Rückseite des Front-
grill-Emblems verschmutzt oder mit Was-
sertropfen, Schnee usw. bedeckt ist,
reinigen Sie diese Bereiche.
Verwenden Sie zum Reinigen des Radar-
sensors und des Frontgrill-Emblems ein
weiches Tuch, um Kratzer und Beschädi-
gungen zu vermeiden.
1
2

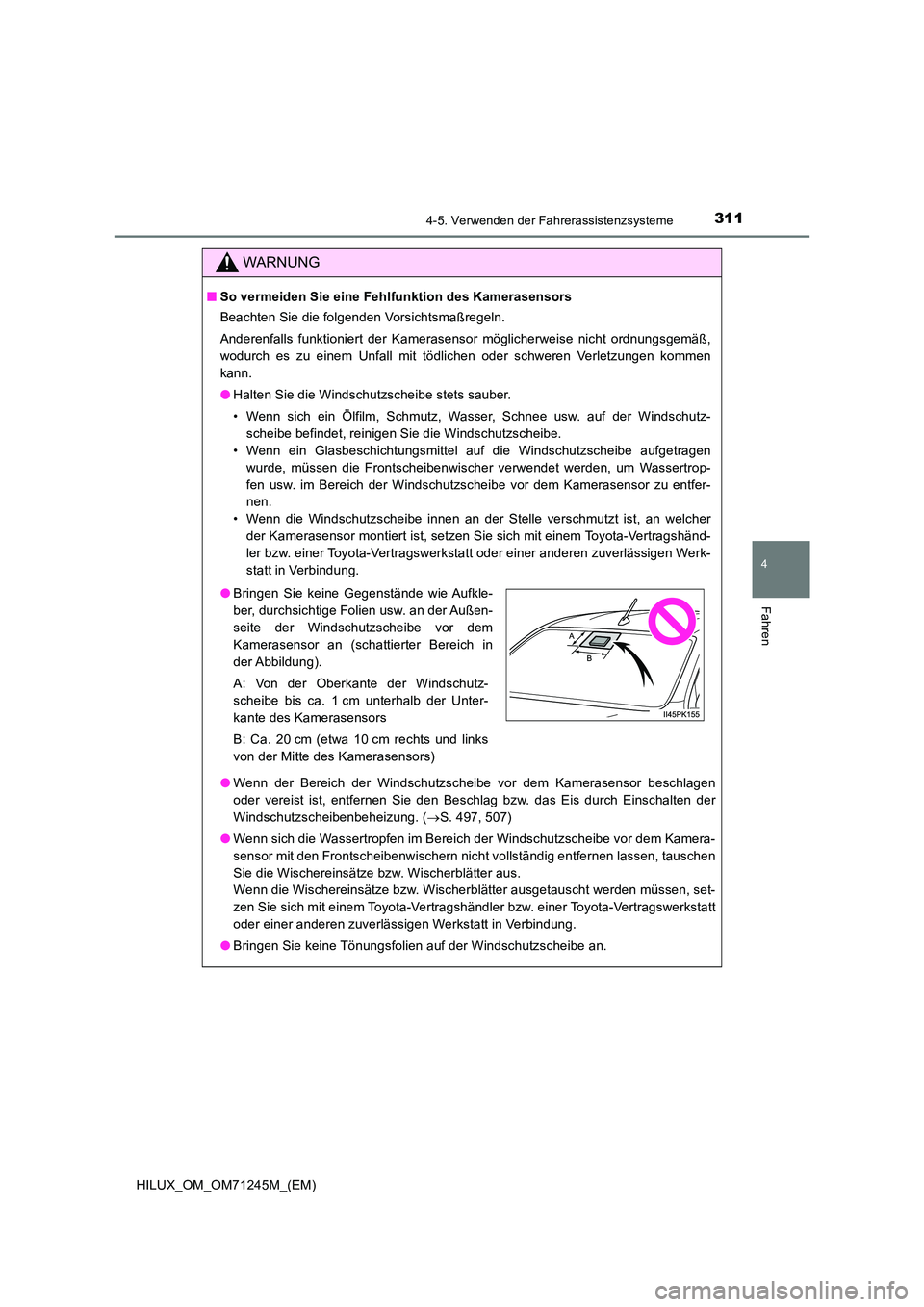

3114-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
HILUX_OM_OM71245M_(EM)
WARNUNG
■So vermeiden Sie eine Fehlfunktion des Kamerasensors
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls funktioniert der Kamerasensor möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
● Halten Sie die Windschutzscheibe stets sauber.
• Wenn sich ein Ölfilm, Schmutz, Wasser, Schnee usw. auf der Windschutz-
scheibe befindet, reinigen Sie die Windschutzscheibe.
• Wenn ein Glasbeschichtungsmittel auf die Windschutzscheibe aufgetragen
wurde, müssen die Frontscheibenwischer verwendet werden, um Wassertrop-
fen usw. im Bereich der Windschutzscheibe vor dem Kamerasensor zu entfer-
nen.
• Wenn die Windschutzscheibe innen an der Stelle verschmutzt ist, an welcher
der Kamerasensor montiert ist, setzen Sie sich mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung.
● Wenn der Bereich der Windschutzscheibe vor dem Kamerasensor beschlagen
oder vereist ist, entfernen Sie den Beschlag bzw. das Eis durch Einschalten der
Windschutzscheibenbeheizung. ( S. 497, 507)
● Wenn sich die Wassertropfen im Bereich der Windschutzscheibe vor dem Kamera-
sensor mit den Frontscheibenwischern nicht vollständig entfernen lassen, tauschen
Sie die Wischereinsätze bzw. Wischerblätter aus.
Wenn die Wischereinsätze bzw. Wischerblätter ausgetauscht werden müssen, set-
zen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Verbindung.
● Bringen Sie keine Tönungsfolien auf der Windschutzscheibe an.
●Bringen Sie keine Gegenstände wie Aufkle-
ber, durchsichtige Folien usw. an der Außen-
seite der Windschutzscheibe vor dem
Kamerasensor an (schattierter Bereich in
der Abbildung).
A: Von der Oberkante der Windschutz-
scheibe bis ca. 1 cm unterhalb der Unter-
kante des Kamerasensors
B: Ca. 20 cm (etwa 10 cm rechts und links
von der Mitte des Kamerasensors)

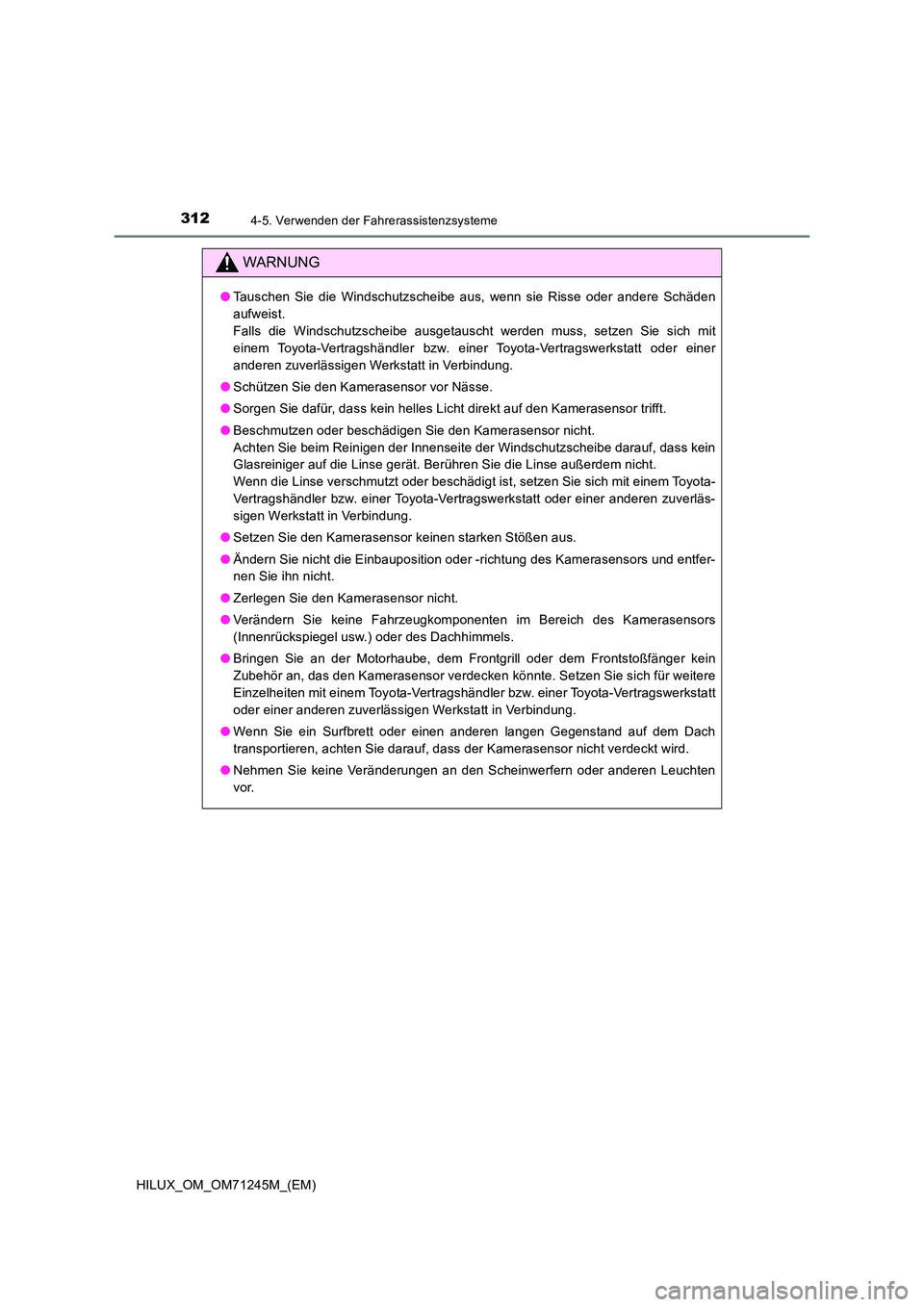

3124-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71245M_(EM)
WARNUNG
●Tauschen Sie die Windschutzscheibe aus, wenn sie Risse oder andere Schäden
aufweist.
Falls die Windschutzscheibe ausgetauscht werden muss, setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in Verbindung.
● Schützen Sie den Kamerasensor vor Nässe.
● Sorgen Sie dafür, dass kein helles Licht direkt auf den Kamerasensor trifft.
● Beschmutzen oder beschädigen Sie den Kamerasensor nicht.
Achten Sie beim Reinigen der Innenseite der Windschutzscheibe darauf, dass kein
Glasreiniger auf die Linse gerät. Berühren Sie die Linse außerdem nicht.
Wenn die Linse verschmutzt oder beschädigt ist, setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung.
● Setzen Sie den Kamerasensor keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder -richtung des Kamerasensors und entfer-
nen Sie ihn nicht.
● Zerlegen Sie den Kamerasensor nicht.
● Verändern Sie keine Fahrzeugkomponenten im Bereich des Kamerasensors
(Innenrückspiegel usw.) oder des Dachhimmels.
● Bringen Sie an der Motorhaube, dem Frontgrill oder dem Frontstoßfänger kein
Zubehör an, das den Kamerasensor verdecken könnte. Setzen Sie sich für weitere
Einzelheiten mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Verbindung.
● Wenn Sie ein Surfbrett oder einen anderen langen Gegenstand auf dem Dach
transportieren, achten Sie darauf, dass der Kamerasensor nicht verdeckt wird.
● Nehmen Sie keine Veränderungen an den Scheinwerfern oder anderen Leuchten
vor.
