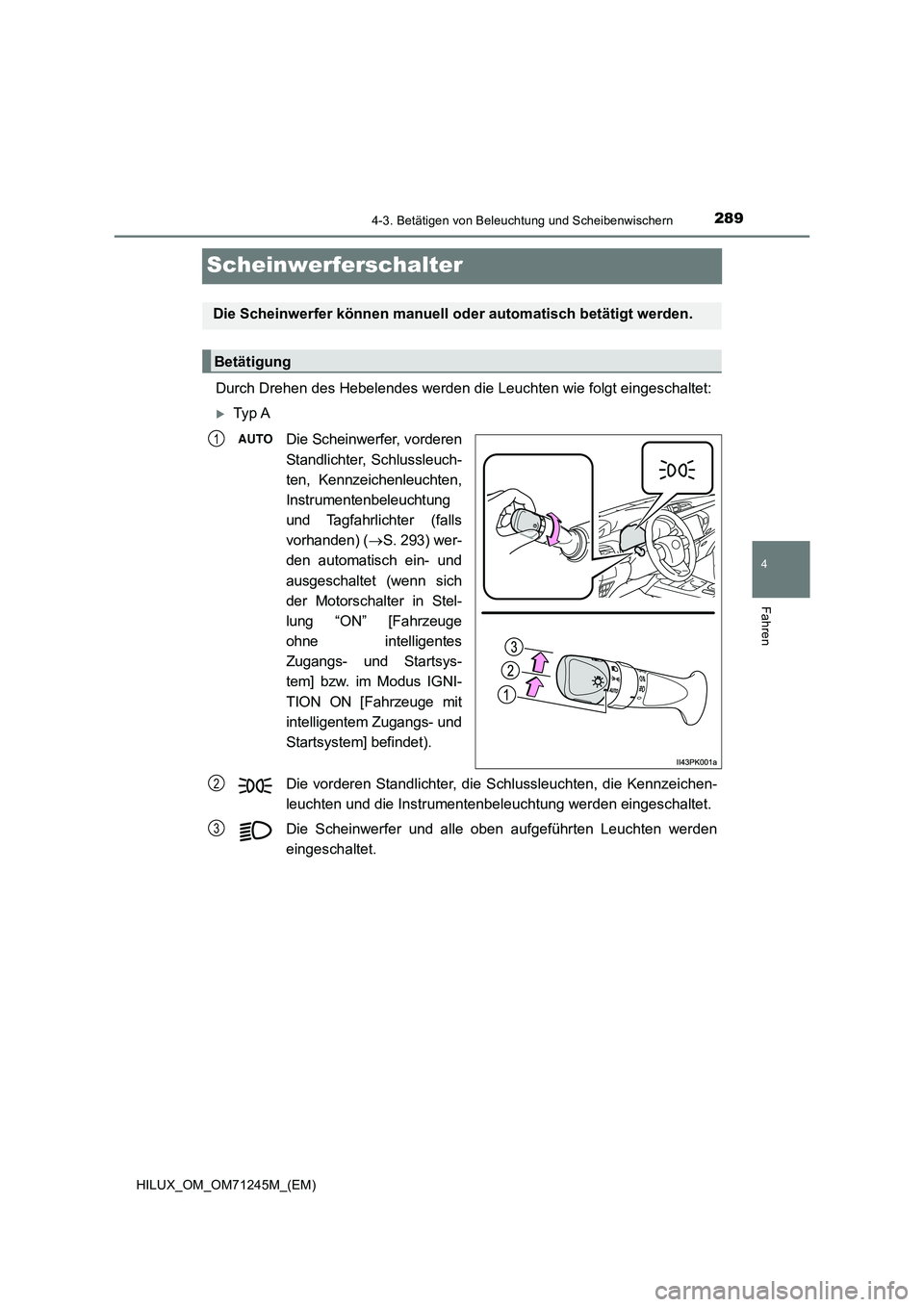

2017 TOYOTA HILUX Betriebsanleitungen (in German)

289
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
HILUX_OM_OM71245M_(EM)
Scheinwerferschalter
Durch Drehen des Hebelendes werden die Leuchten wie folgt eingeschaltet:
Ty p A
Die Scheinwerfer, vorderen
Standlichter, Schlussleuch-
ten, Kennzeichenleuchten,
Instrumentenbeleuchtung
und Tagfahrlichter (falls
vorhanden) (
S. 293) wer-
den automatisch ein- und
ausgeschaltet (wenn sich
der Motorschalter in Stel-
lung “ON” [Fahrzeuge
ohne intelligentes
Zugangs- und Startsys-
tem] bzw. im Modus IGNI-
TION ON [Fahrzeuge mit
intelligentem Zugangs- und
Startsystem] befindet).
Die vorderen Standlichter, die Schlussleuchten, die Kennzeichen-
leuchten und die Instrumentenbeleuchtung werden eingeschaltet.
Die Scheinwerfer und alle oben aufgeführten Leuchten werden
eingeschaltet.
Die Scheinwerfer können manuell oder automatisch betätigt werden.
Betätigung
1
2
3

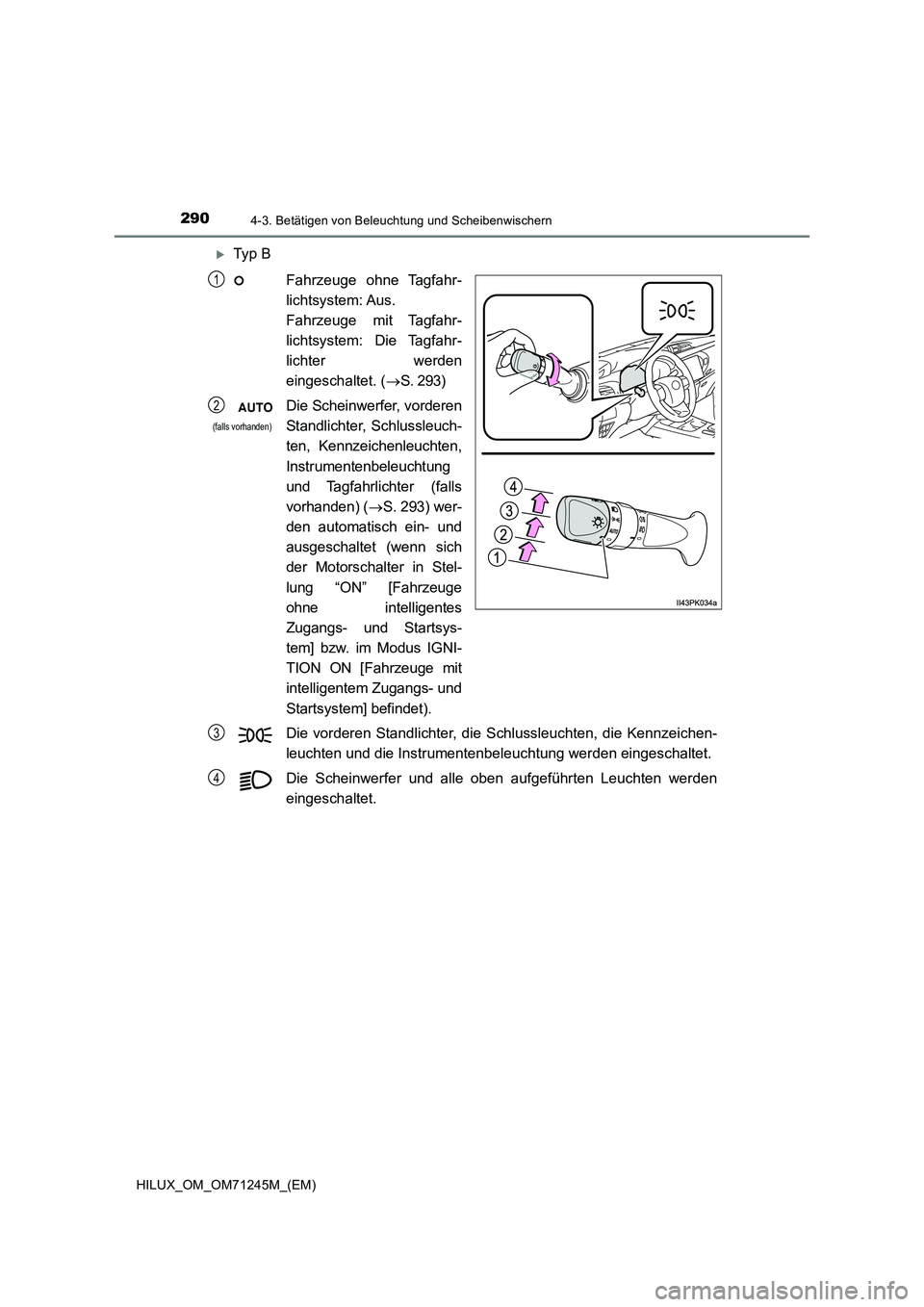

2904-3. Betätigen von Beleuchtung und Scheibenwischern
HILUX_OM_OM71245M_(EM)
Ty p B
Fahrzeuge ohne Tagfahr-
lichtsystem: Aus.
Fahrzeuge mit Tagfahr-
lichtsystem: Die Tagfahr-
lichter werden
eingeschaltet. (
S. 293)
Die Scheinwerfer, vorderen
Standlichter, Schlussleuch-
ten, Kennzeichenleuchten,
Instrumentenbeleuchtung
und Tagfahrlichter (falls
vorhanden) (
S. 293) wer-
den automatisch ein- und
ausgeschaltet (wenn sich
der Motorschalter in Stel-
lung “ON” [Fahrzeuge
ohne intelligentes
Zugangs- und Startsys-
tem] bzw. im Modus IGNI-
TION ON [Fahrzeuge mit
intelligentem Zugangs- und
Startsystem] befindet).
Die vorderen Standlichter, die Schlussleuchten, die Kennzeichen-
leuchten und die Instrumentenbeleuchtung werden eingeschaltet.
Die Scheinwerfer und alle oben aufgeführten Leuchten werden
eingeschaltet.
1
2
(falls vorhanden)
3
4

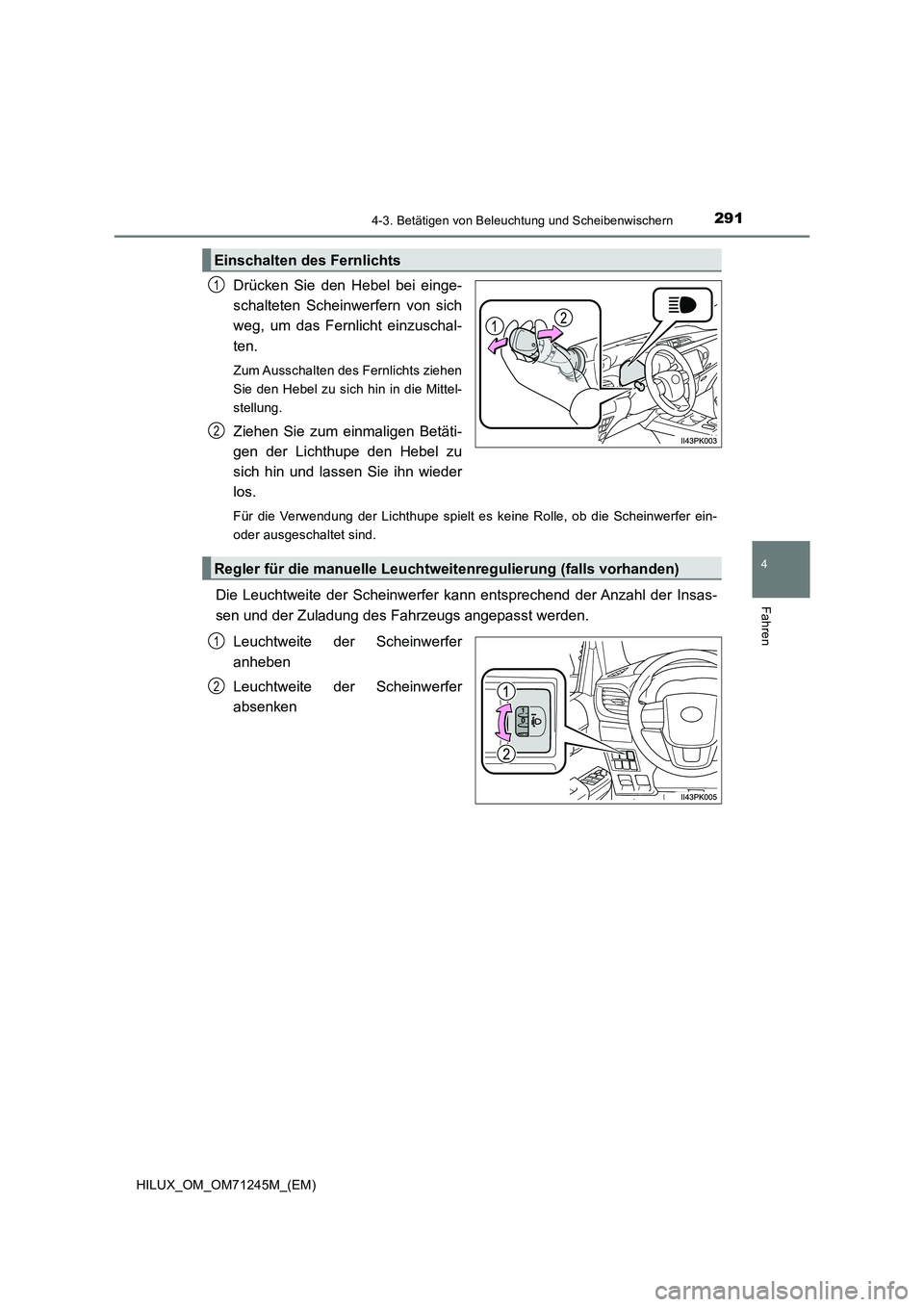

2914-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
HILUX_OM_OM71245M_(EM)
Drücken Sie den Hebel bei einge-
schalteten Scheinwerfern von sich
weg, um das Fernlicht einzuschal-
ten.
Zum Ausschalten des Fernlichts ziehen
Sie den Hebel zu sich hin in die Mittel-
stellung.
Ziehen Sie zum einmaligen Betäti-
gen der Lichthupe den Hebel zu
sich hin und lassen Sie ihn wieder
los.
Für die Verwendung der Lichthupe spielt es keine Rolle, ob die Scheinwerfer ein-
oder ausgeschaltet sind.
Die Leuchtweite der Scheinwerfer kann entsprechend der Anzahl der Insas-
sen und der Zuladung des Fahrzeugs angepasst werden.
Leuchtweite der Scheinwerfer
anheben
Leuchtweite der Scheinwerfer
absenken
Einschalten des Fernlichts
1
2
Regler für die manuelle Leuchtweitenregulierung (falls vorhanden)
1
2

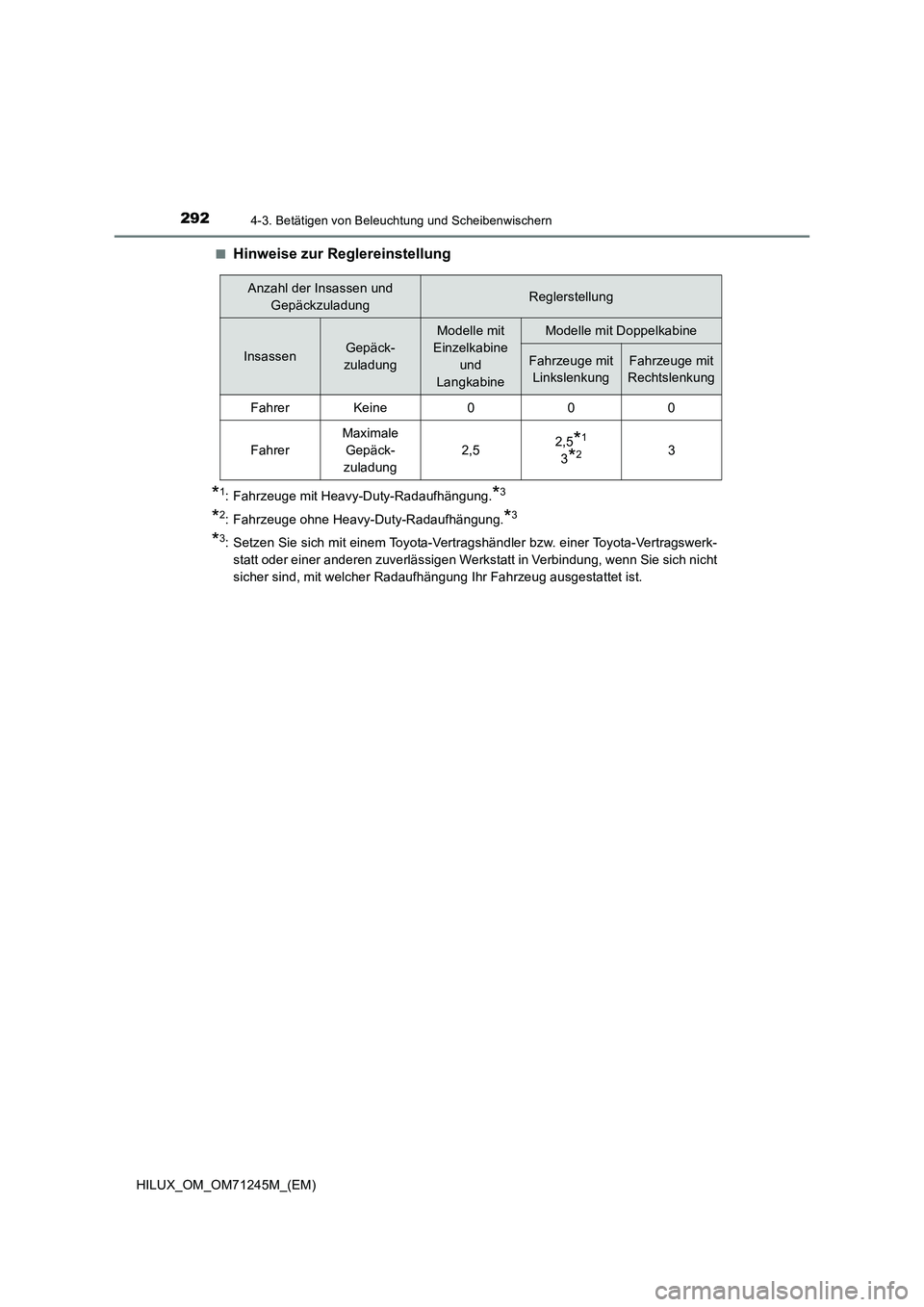

2924-3. Betätigen von Beleuchtung und Scheibenwischern
HILUX_OM_OM71245M_(EM)■
Hinweise zur Reglereinstellung
*1: Fahrzeuge mit Heavy-Duty-Radaufhängung.*3
*2: Fahrzeuge ohne Heavy-Duty-Radaufhängung.*3
*3: Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt in Verbindung, wenn Sie sich nicht
sicher sind, mit welcher Radaufhängung Ihr Fahrzeug ausgestattet ist.
Anzahl der Insassen und
GepäckzuladungReglerstellung
InsassenGepäck-
zuladung
Modelle mit
Einzelkabine
und
LangkabineModelle mit Doppelkabine
Fahrzeuge mit
LinkslenkungFahrzeuge mit
Rechtslenkung
Fahrer Keine 0 0 0
Fahrer
Maximale
Gepäck-
zuladung
2,52,5*1
3*23

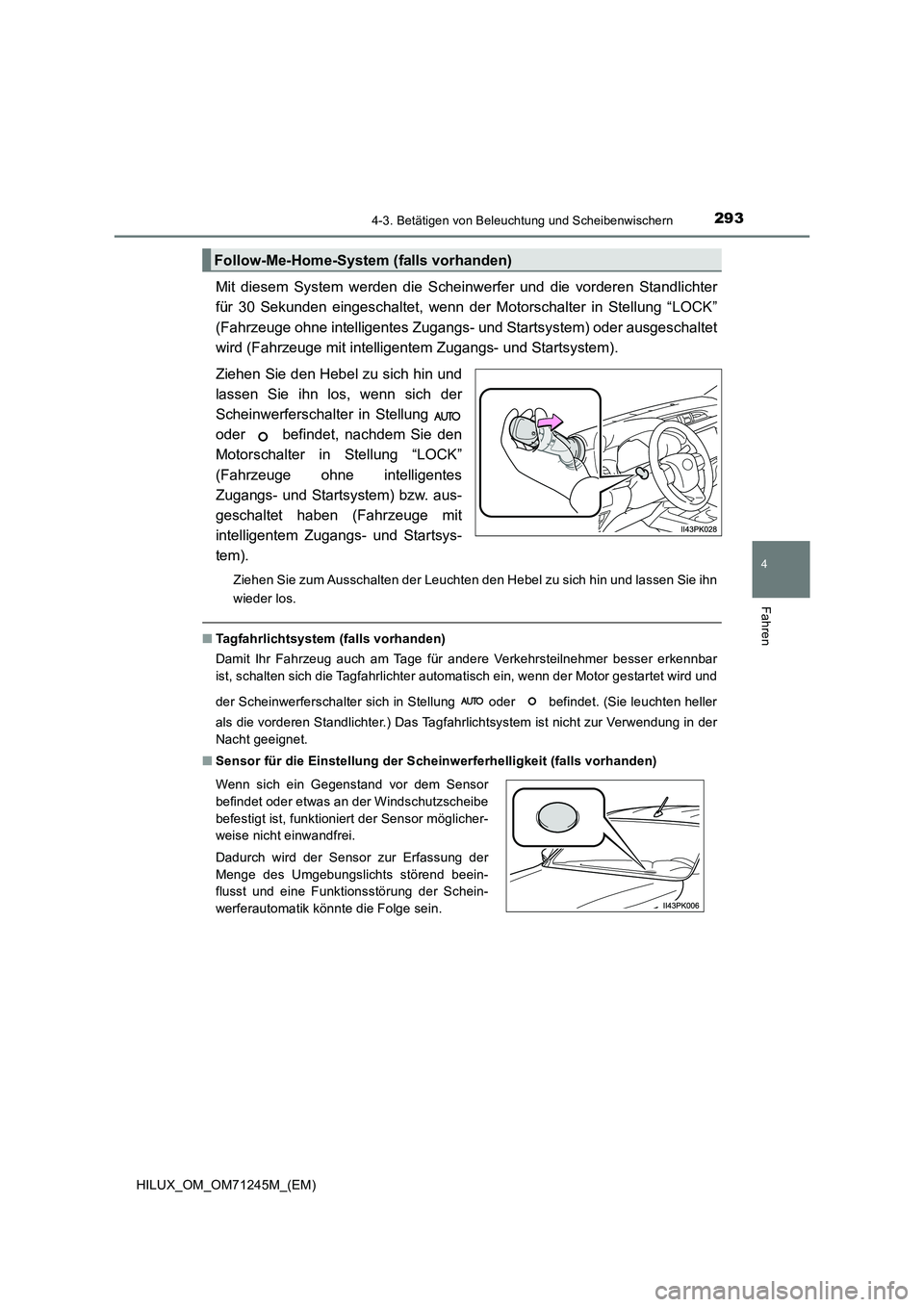

2934-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
HILUX_OM_OM71245M_(EM)
Mit diesem System werden die Scheinwerfer und die vorderen Standlichter
für 30 Sekunden eingeschaltet, wenn der Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) oder ausgeschaltet
wird (Fahrzeuge mit intelligentem Zugangs- und Startsystem).
Ziehen Sie den Hebel zu sich hin und
lassen Sie ihn los, wenn sich der
Scheinwerferschalter in Stellung
oder befindet, nachdem Sie den
Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. aus-
geschaltet haben (Fahrzeuge mit
intelligentem Zugangs- und Startsys-
tem).
Ziehen Sie zum Ausschalten der Leuchten den Hebel zu sich hin und lassen Sie ihn
wieder los.
■ Tagfahrlichtsystem (falls vorhanden)
Damit Ihr Fahrzeug auch am Tage für andere Verkehrsteilnehmer besser erkennbar
ist, schalten sich die Tagfahrlichter automatisch ein, wenn der Motor gestartet wird und
der Scheinwerferschalter sich in Stellung oder befindet. (Sie leuchten heller
als die vorderen Standlichter.) Das Tagfahrlichtsystem ist nicht zur Verwendung in der
Nacht geeignet.
■ Sensor für die Einstellung der Scheinwerferhelligkeit (falls vorhanden)
Follow-Me-Home-System (falls vorhanden)
Wenn sich ein Gegenstand vor dem Sensor
befindet oder etwas an der Windschutzscheibe
befestigt ist, funktioniert der Sensor möglicher-
weise nicht einwandfrei.
Dadurch wird der Sensor zur Erfassung der
Menge des Umgebungslichts störend beein-
flusst und eine Funktionsstörung der Schein-
werferautomatik könnte die Folge sein.

2944-3. Betätigen von Beleuchtung und Scheibenwischern
HILUX_OM_OM71245M_(EM)
■ System zum automatischen Ausschalten der Fahrzeugleuchten (falls vorhanden)
Modelle mit dem Code “Leer” für das Bestimmungsland* (außer Kasachstan und
Marokko)
Die Leuchten werden ausgeschaltet, nachdem der Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. ausgeschaltet wurde
(Fahrzeuge mit intelligentem Zugangs- und Startsystem) und die Fahrertür geöffnet
wurde.
Um die Leuchten wieder einzuschalten, schalten Sie den Motorschalter in Stellung
“ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus
IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem) oder schalten
Sie den Scheinwerferschalter einmal auf oder und dann wieder zurück auf
oder .
Modelle mit dem Code “W” für das Bestimmungsland* und Modelle für Kasachstan
und Marokko
Wenn sich der Scheinwerferschalter in Stellung oder befindet:
Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der Motor-
schalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem)
bzw. ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Startsystem).
Wenn sich der Scheinwerferschalter in Stellung “AUTO” befindet:
Die Leuchten werden ausgeschaltet, nachdem der Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. ausgeschaltet wurde
(Fahrzeuge mit intelligentem Zugangs- und Startsystem).
Um die Leuchten wieder einzuschalten, schalten Sie den Motorschalter in Stellung
“ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus
IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem) oder schalten
Sie den Scheinwerferschalter einmal auf oder und dann wieder zurück auf
oder .
*: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. ( S. 11)
■ Warnsummer für eingeschaltete Scheinwerfer (falls vorhanden)
Fahrzeuge ohne intelligentes Zugangs- und Startsystem
Ein Warnsummer ertönt, wenn der Motorschalter in Stellung “LOCK” geschaltet, der
Schlüssel abgezogen und die Fahrertür geöffnet wird, während die Leuchten einge-
schaltet sind.
Fahrzeuge mit intelligentem Zugangs- und Startsystem
Ein Warnsummer ertönt, wenn der Motorschalter ausgeschaltet und die Fahrertür
geöffnet wird, während die Leuchten eingeschaltet sind.

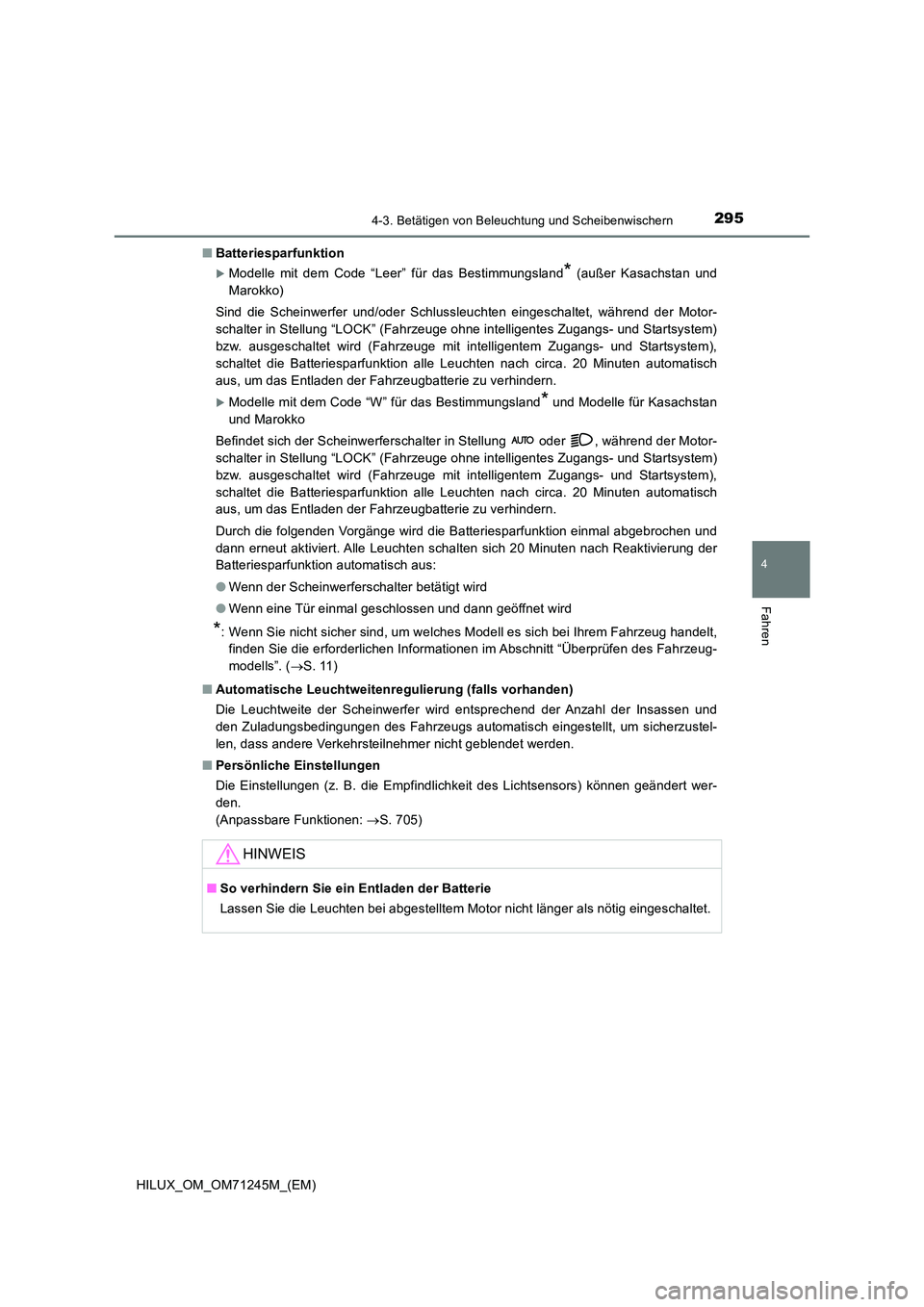

2954-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
HILUX_OM_OM71245M_(EM)
■ Batteriesparfunktion
Modelle mit dem Code “Leer” für das Bestimmungsland* (außer Kasachstan und
Marokko)
Sind die Scheinwerfer und/oder Schlussleuchten eingeschaltet, während der Motor-
schalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem)
bzw. ausgeschaltet wird (Fahrzeuge mit intelligentem Zugangs- und Startsystem),
schaltet die Batteriesparfunktion alle Leuchten nach circa. 20 Minuten automatisch
aus, um das Entladen der Fahrzeugbatterie zu verhindern.
Modelle mit dem Code “W” für das Bestimmungsland* und Modelle für Kasachstan
und Marokko
Befindet sich der Scheinwerferschalter in Stellung oder , während der Motor-
schalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem)
bzw. ausgeschaltet wird (Fahrzeuge mit intelligentem Zugangs- und Startsystem),
schaltet die Batteriesparfunktion alle Leuchten nach circa. 20 Minuten automatisch
aus, um das Entladen der Fahrzeugbatterie zu verhindern.
Durch die folgenden Vorgänge wird die Batteriesparfunktion einmal abgebrochen und
dann erneut aktiviert. Alle Leuchten schalten sich 20 Minuten nach Reaktivierung der
Batteriesparfunktion automatisch aus:
● Wenn der Scheinwerferschalter betätigt wird
● Wenn eine Tür einmal geschlossen und dann geöffnet wird
*: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. ( S. 11)
■ Automatische Leuchtweitenregulierung (falls vorhanden)
Die Leuchtweite der Scheinwerfer wird entsprechend der Anzahl der Insassen und
den Zuladungsbedingungen des Fahrzeugs automatisch eingestellt, um sicherzustel-
len, dass andere Verkehrsteilnehmer nicht geblendet werden.
■ Persönliche Einstellungen
Die Einstellungen (z. B. die Empfindlichkeit des Lichtsensors) können geändert wer-
den.
(Anpassbare Funktionen: S. 705)
HINWEIS
■So verhindern Sie ein Entladen der Batterie
Lassen Sie die Leuchten bei abgestelltem Motor nicht länger als nötig eingeschaltet.

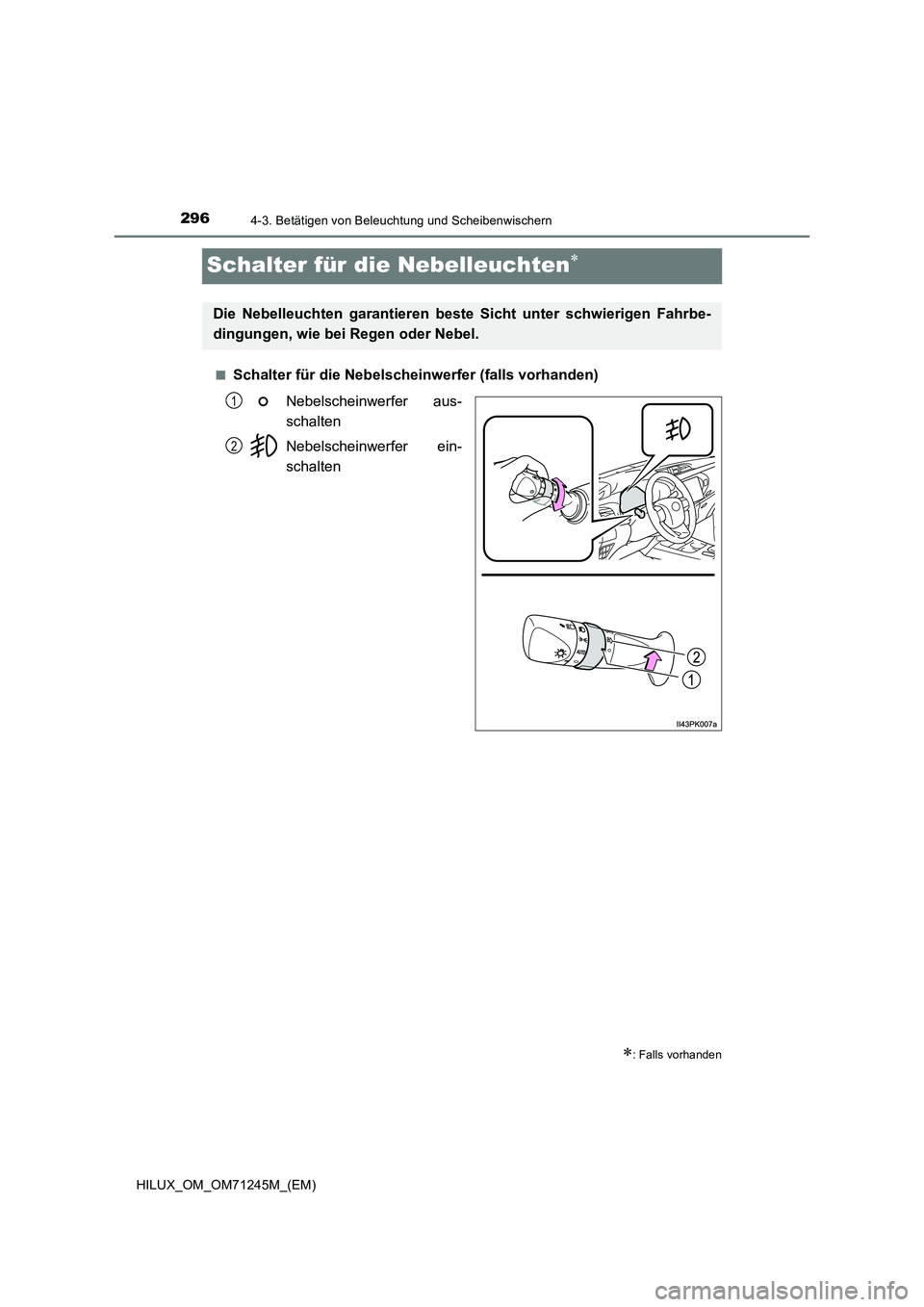

2964-3. Betätigen von Beleuchtung und Scheibenwischern
HILUX_OM_OM71245M_(EM)
Schalter für die Nebelleuchten
■Schalter für die Nebelscheinwerfer (falls vorhanden)
Nebelscheinwerfer aus-
schalten
Nebelscheinwerfer ein-
schalten
: Falls vorhanden
Die Nebelleuchten garantieren beste Sicht unter schwierigen Fahrbe-
dingungen, wie bei Regen oder Nebel.
1
2
