2017 TOYOTA HILUX Betriebsanleitungen (in German)

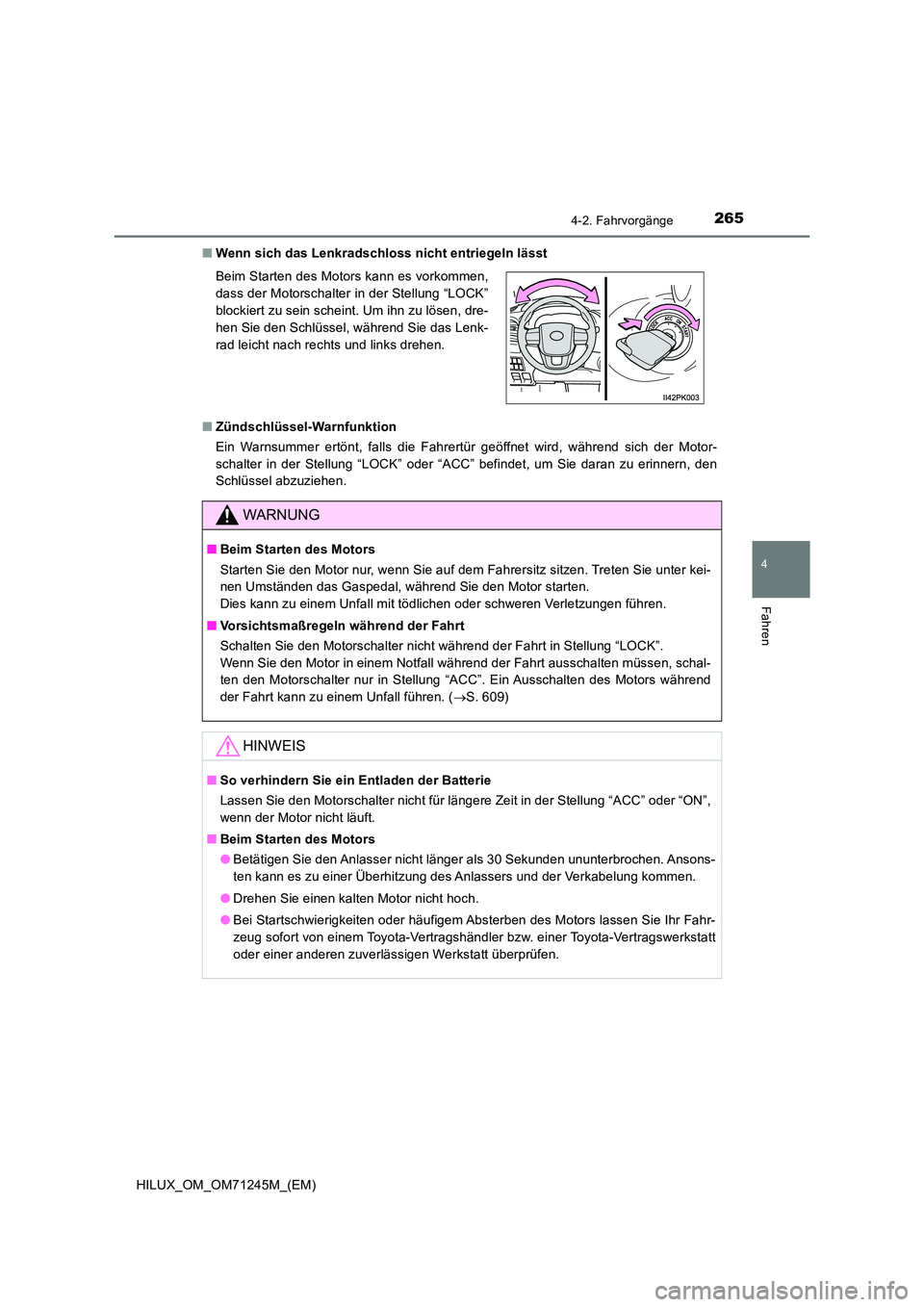

2654-2. Fahrvorgänge
4
Fahren
HILUX_OM_OM71245M_(EM)
■ Wenn sich das Lenkradschloss nicht entriegeln lässt
■ Zündschlüssel-Warnfunktion
Ein Warnsummer ertönt, falls die Fahrertür geöffnet wird, während sich der Motor-
schalter in der Stellung “LOCK” oder “ACC” befindet, um Sie daran zu erinnern, den
Schlüssel abzuziehen.
Beim Starten des Motors kann es vorkommen,
dass der Motorschalter in der Stellung “LOCK”
blockiert zu sein scheint. Um ihn zu lösen, dre-
hen Sie den Schlüssel, während Sie das Lenk-
rad leicht nach rechts und links drehen.
WARNUNG
■ Beim Starten des Motors
Starten Sie den Motor nur, wenn Sie auf dem Fahrersitz sitzen. Treten Sie unter kei-
nen Umständen das Gaspedal, während Sie den Motor starten.
Dies kann zu einem Unfall mit tödlichen oder schweren Verletzungen führen.
■ Vorsichtsmaßregeln während der Fahrt
Schalten Sie den Motorschalter nicht während der Fahrt in Stellung “LOCK”.
Wenn Sie den Motor in einem Notfall während der Fahrt ausschalten müssen, schal-
ten den Motorschalter nur in Stellung “ACC”. Ein Ausschalten des Motors während
der Fahrt kann zu einem Unfall führen. ( S. 609)
HINWEIS
■So verhindern Sie ein Entladen der Batterie
Lassen Sie den Motorschalter nicht für längere Zeit in der Stellung “ACC” oder “ON”,
wenn der Motor nicht läuft.
■ Beim Starten des Motors
● Betätigen Sie den Anlasser nicht länger als 30 Sekunden ununterbrochen. Ansons-
ten kann es zu einer Überhitzung des Anlassers und der Verkabelung kommen.
● Drehen Sie einen kalten Motor nicht hoch.
● Bei Startschwierigkeiten oder häufigem Absterben des Motors lassen Sie Ihr Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprüfen.

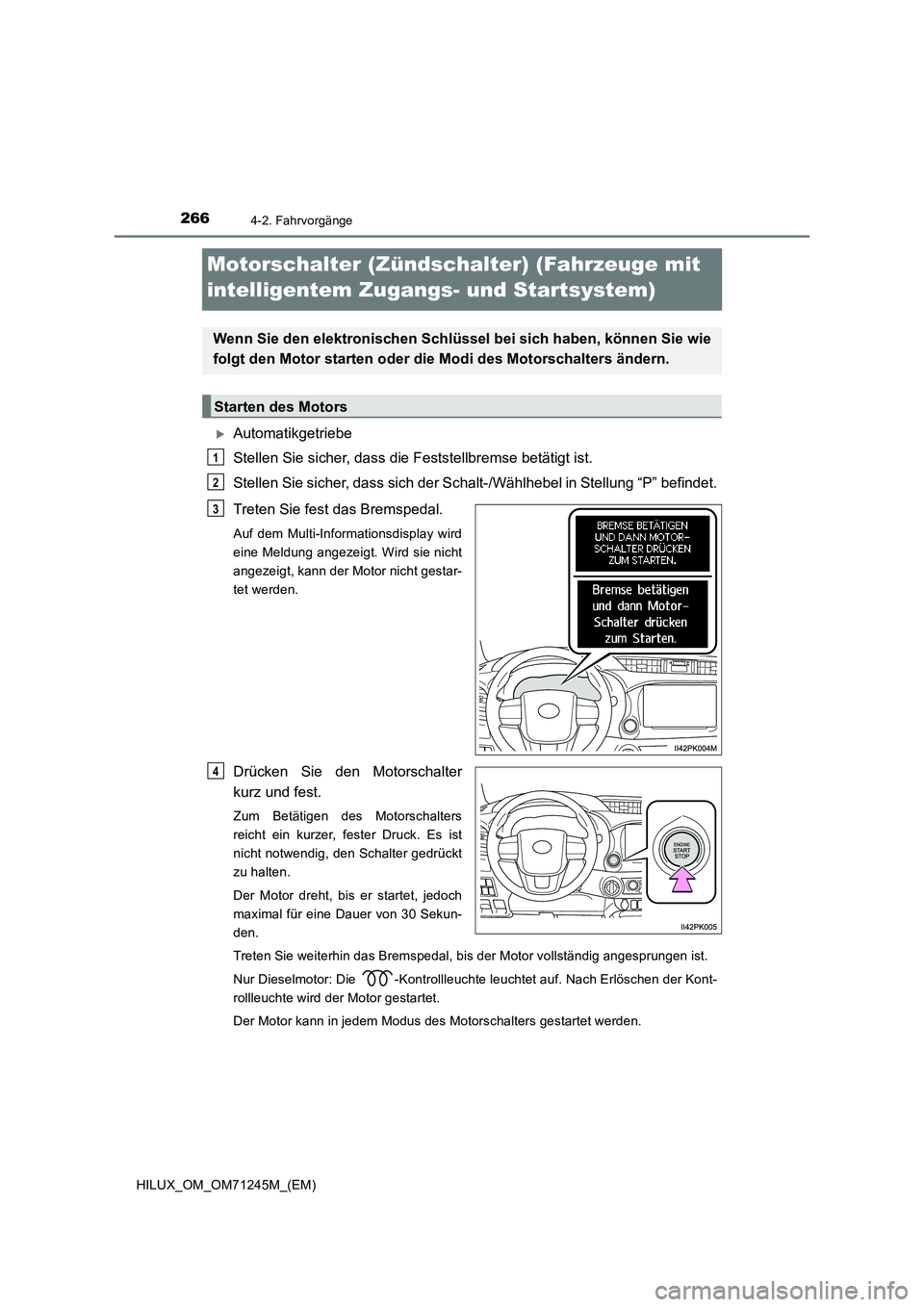

2664-2. Fahrvorgänge
HILUX_OM_OM71245M_(EM)
Motorschalter (Zündschalter) (Fahrzeuge mit
intelligentem Zugangs- und Startsystem)
Automatikgetriebe
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “P” befindet.
Treten Sie fest das Bremspedal.
Auf dem Multi-Informationsdisplay wird
eine Meldung angezeigt. Wird sie nicht
angezeigt, kann der Motor nicht gestar-
tet werden.
Drücken Sie den Motorschalter
kurz und fest.
Zum Betätigen des Motorschalters
reicht ein kurzer, fester Druck. Es ist
nicht notwendig, den Schalter gedrückt
zu halten.
Der Motor dreht, bis er startet, jedoch
maximal für eine Dauer von 30 Sekun-
den.
Treten Sie weiterhin das Bremspedal, bis der Motor vollständig angesprungen ist.
Nur Dieselmotor: Die -Kontrollleuchte leuchtet auf. Nach Erlöschen der Kont-
rollleuchte wird der Motor gestartet.
Der Motor kann in jedem Modus des Motorschalters gestartet werden.
Wenn Sie den elektronischen Schlüssel bei sich haben, können Sie wie
folgt den Motor starten oder die Modi des Motorschalters ändern.
Starten des Motors
1
2
3
4

2674-2. Fahrvorgänge
4
Fahren
HILUX_OM_OM71245M_(EM)
Schaltgetriebe
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “N” (Leer-
lauf) befindet.
Treten Sie fest das Kupplungspe-
dal.
Auf dem Multi-Informationsdisplay wird
eine Meldung angezeigt. Wird sie nicht
angezeigt, kann der Motor nicht gestar-
tet werden.
Drücken Sie den Motorschalter
kurz und fest.
Zum Betätigen des Motorschalters
reicht ein kurzer, fester Druck. Es ist
nicht notwendig, den Schalter gedrückt
zu halten.
Der Motor dreht, bis er startet, jedoch
maximal für eine Dauer von 30 Sekun-
den.
Treten Sie weiterhin das Kupplungspedal, bis der Motor vollständig gestartet ist.
Nur Dieselmotor: Die Kontrollleuchte leuchtet auf. Nach Erlöschen der Kont-
rollleuchte wird der Motor gestartet.
Der Motor kann in jedem Modus des Motorschalters gestartet werden.
1
2
3
4

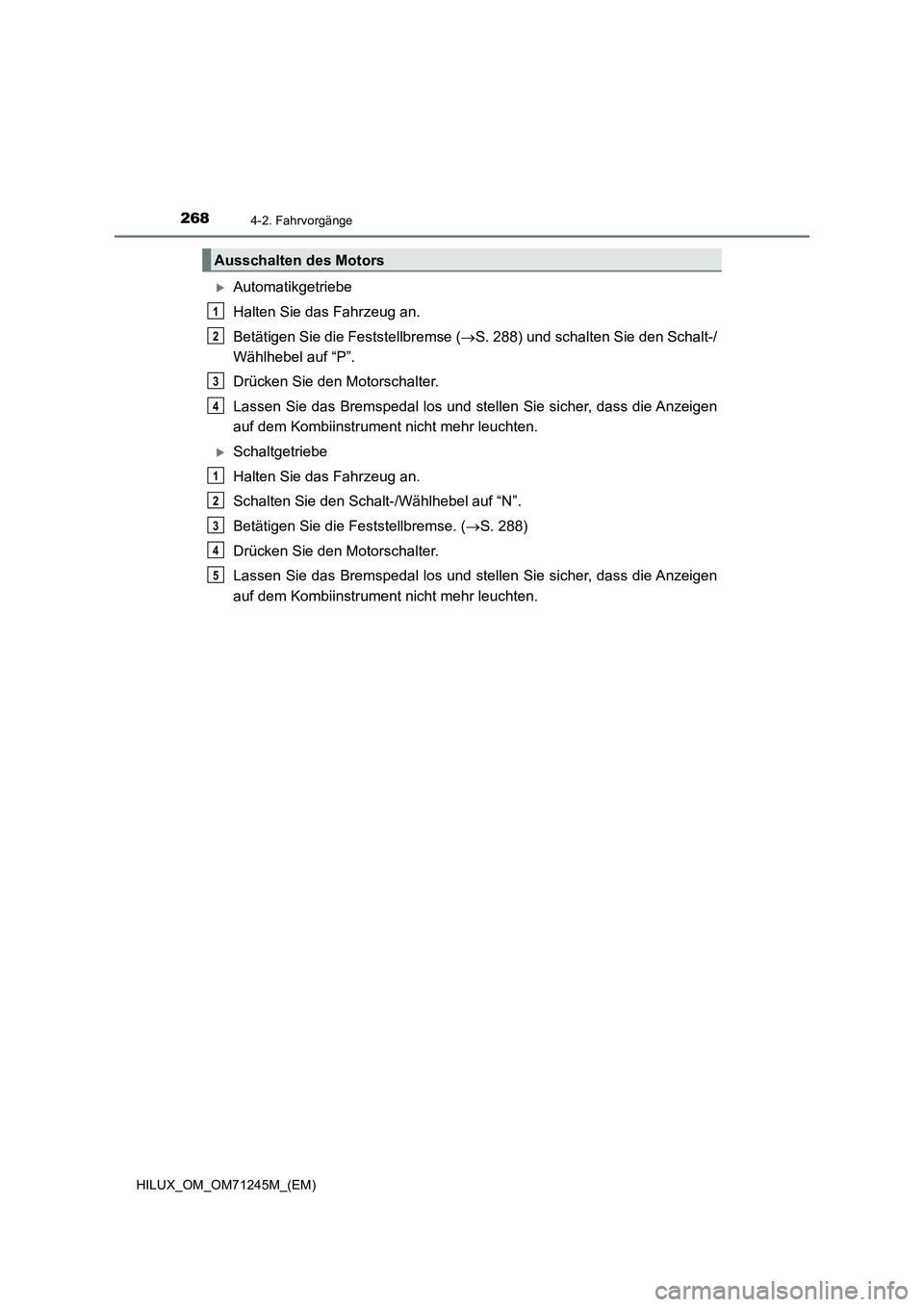

2684-2. Fahrvorgänge
HILUX_OM_OM71245M_(EM)
Automatikgetriebe
Halten Sie das Fahrzeug an.
Betätigen Sie die Feststellbremse (S. 288) und schalten Sie den Schalt-/
Wählhebel auf “P”.
Drücken Sie den Motorschalter.
Lassen Sie das Bremspedal los und stellen Sie sicher, dass die Anzeigen
auf dem Kombiinstrument nicht mehr leuchten.
Schaltgetriebe
Halten Sie das Fahrzeug an.
Schalten Sie den Schalt-/Wählhebel auf “N”.
Betätigen Sie die Feststellbremse. (S. 288)
Drücken Sie den Motorschalter.
Lassen Sie das Bremspedal los und stellen Sie sicher, dass die Anzeigen
auf dem Kombiinstrument nicht mehr leuchten.
Ausschalten des Motors
1
2
3
4
1
2
3
4
5

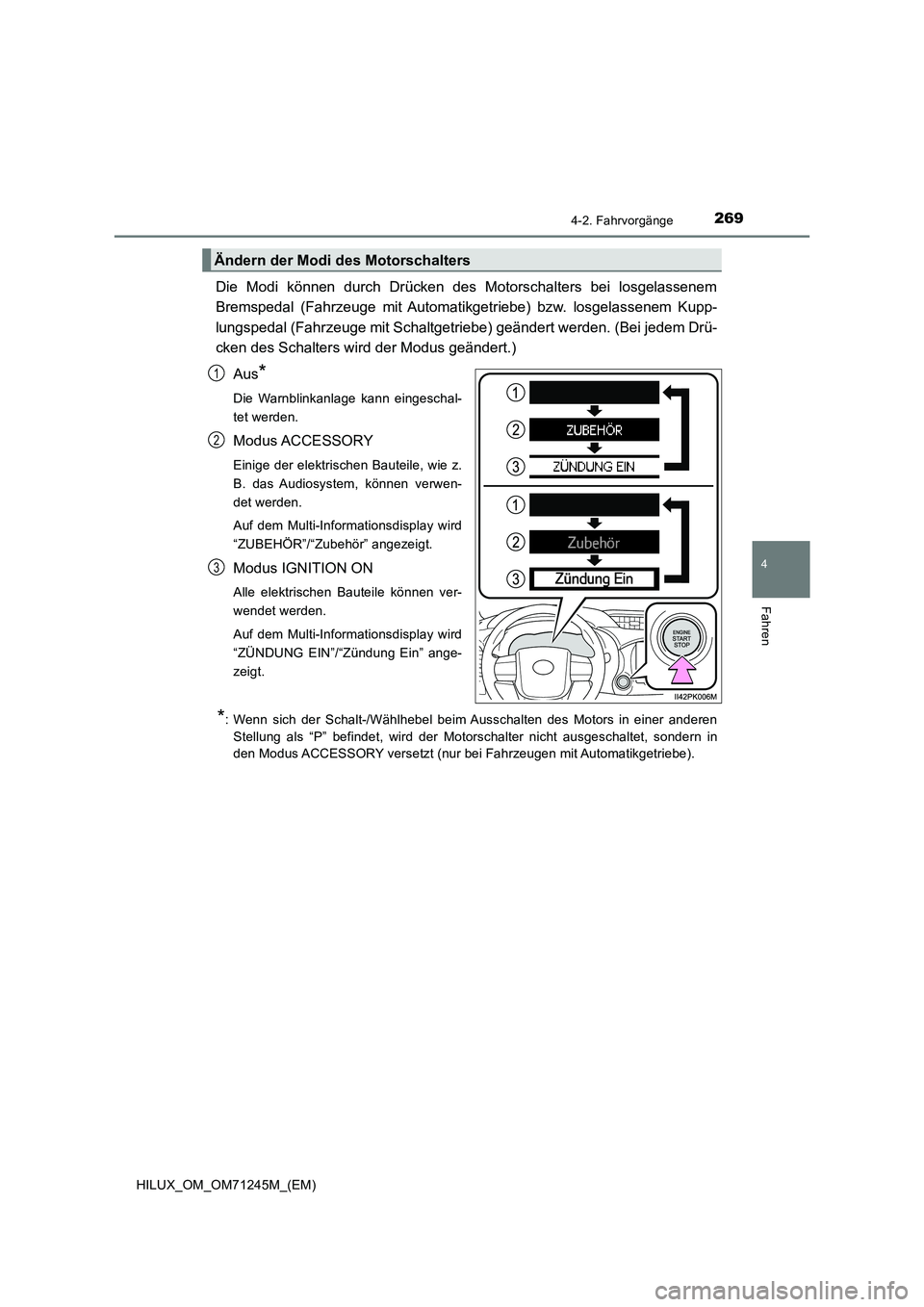

2694-2. Fahrvorgänge
4
Fahren
HILUX_OM_OM71245M_(EM)
Die Modi können durch Drücken des Motorschalters bei losgelassenem
Bremspedal (Fahrzeuge mit Automatikgetriebe) bzw. losgelassenem Kupp-
lungspedal (Fahrzeuge mit Schaltgetriebe) geändert werden. (Bei jedem Drü-
cken des Schalters wird der Modus geändert.)
Aus
*
Die Warnblinkanlage kann eingeschal-
tet werden.
Modus ACCESSORY
Einige der elektrischen Bauteile, wie z.
B. das Audiosystem, können verwen-
det werden.
Auf dem Multi-Informationsdisplay wird
“ZUBEHÖR”/“Zubehör” angezeigt.
Modus IGNITION ON
Alle elektrischen Bauteile können ver-
wendet werden.
Auf dem Multi-Informationsdisplay wird
“ZÜNDUNG EIN”/“Zündung Ein” ange-
zeigt.
*: Wenn sich der Schalt-/Wählhebel beim Ausschalten des Motors in einer anderen
Stellung als “P” befindet, wird der Motorschalter nicht ausgeschaltet, sondern in
den Modus ACCESSORY versetzt (nur bei Fahrzeugen mit Automatikgetriebe).
Ändern der Modi des Motorschalters
1
2
3

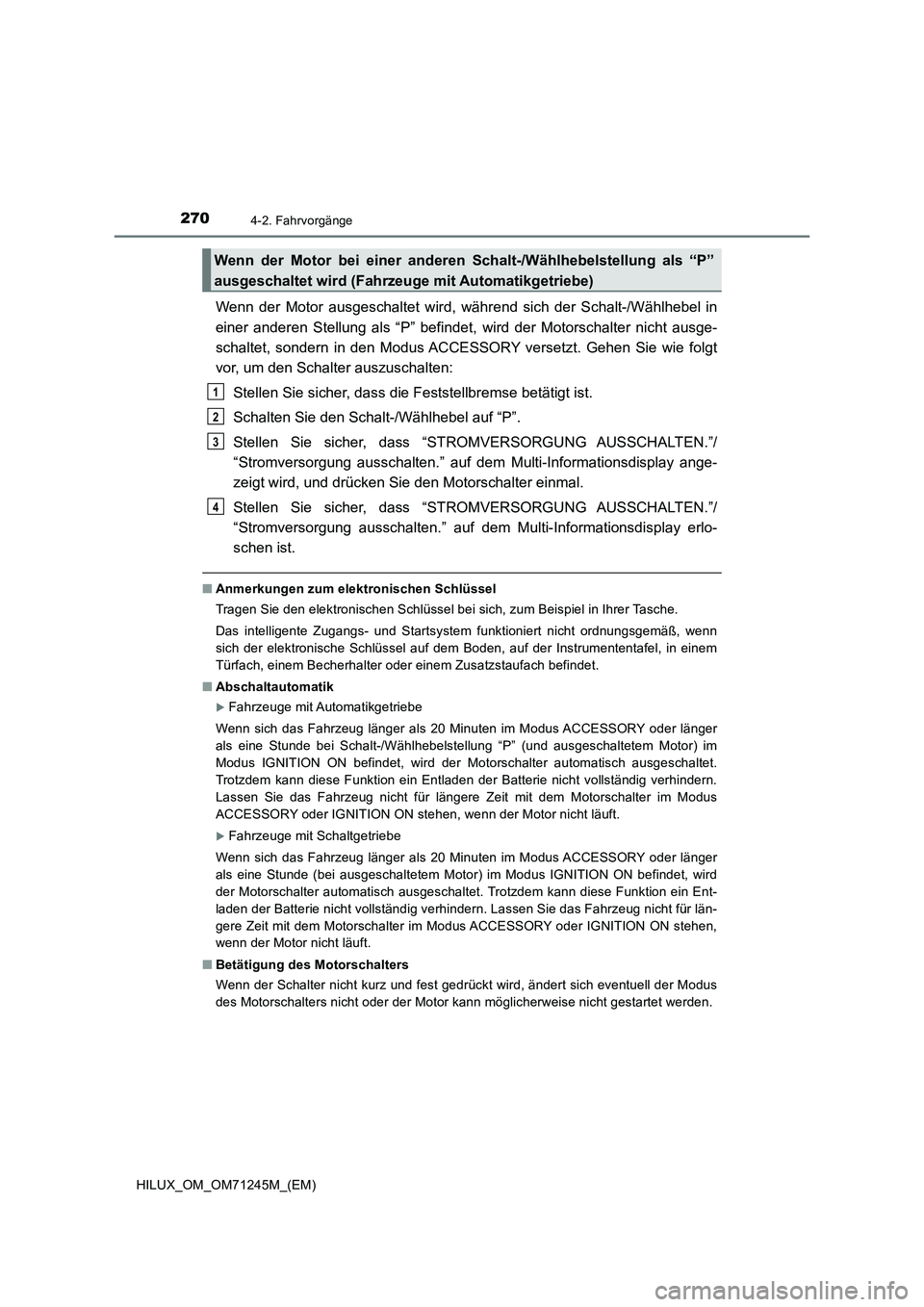

2704-2. Fahrvorgänge
HILUX_OM_OM71245M_(EM)
Wenn der Motor ausgeschaltet wird, während sich der Schalt-/Wählhebel in
einer anderen Stellung als “P” befindet, wird der Motorschalter nicht ausge-
schaltet, sondern in den Modus ACCESSORY versetzt. Gehen Sie wie folgt
vor, um den Schalter auszuschalten:
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Schalten Sie den Schalt-/Wählhebel auf “P”.
Stellen Sie sicher, dass “STROMVERSORGUNG AUSSCHALTEN.”/
“Stromversorgung ausschalten.” auf dem Multi-Informationsdisplay ange-
zeigt wird, und drücken Sie den Motorschalter einmal.
Stellen Sie sicher, dass “STROMVERSORGUNG AUSSCHALTEN.”/
“Stromversorgung ausschalten.” auf dem Multi-Informationsdisplay erlo-
schen ist.
■Anmerkungen zum elektronischen Schlüssel
Tragen Sie den elektronischen Schlüssel bei sich, zum Beispiel in Ihrer Tasche.
Das intelligente Zugangs- und Startsystem funktioniert nicht ordnungsgemäß, wenn
sich der elektronische Schlüssel auf dem Boden, auf der Instrumententafel, in einem
Türfach, einem Becherhalter oder einem Zusatzstaufach befindet.
■Abschaltautomatik
Fahrzeuge mit Automatikgetriebe
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde bei Schalt-/Wählhebelstellung “P” (und ausgeschaltetem Motor) im
Modus IGNITION ON befindet, wird der Motorschalter automatisch ausgeschaltet.
Trotzdem kann diese Funktion ein Entladen der Batterie nicht vollständig verhindern.
Lassen Sie das Fahrzeug nicht für längere Zeit mit dem Motorschalter im Modus
ACCESSORY oder IGNITION ON stehen, wenn der Motor nicht läuft.
Fahrzeuge mit Schaltgetriebe
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde (bei ausgeschaltetem Motor) im Modus IGNITION ON befindet, wird
der Motorschalter automatisch ausgeschaltet. Trotzdem kann diese Funktion ein Ent-
laden der Batterie nicht vollständig verhindern. Lassen Sie das Fahrzeug nicht für län-
gere Zeit mit dem Motorschalter im Modus ACCESSORY oder IGNITION ON stehen,
wenn der Motor nicht läuft.
■Betätigung des Motorschalters
Wenn der Schalter nicht kurz und fest gedrückt wird, ändert sich eventuell der Modus
des Motorschalters nicht oder der Motor kann möglicherweise nicht gestartet werden.
Wenn der Motor bei einer anderen Schalt-/Wählhebelstellung als “P”
ausgeschaltet wird (Fahrzeuge mit Automatikgetriebe)
1
2
3
4

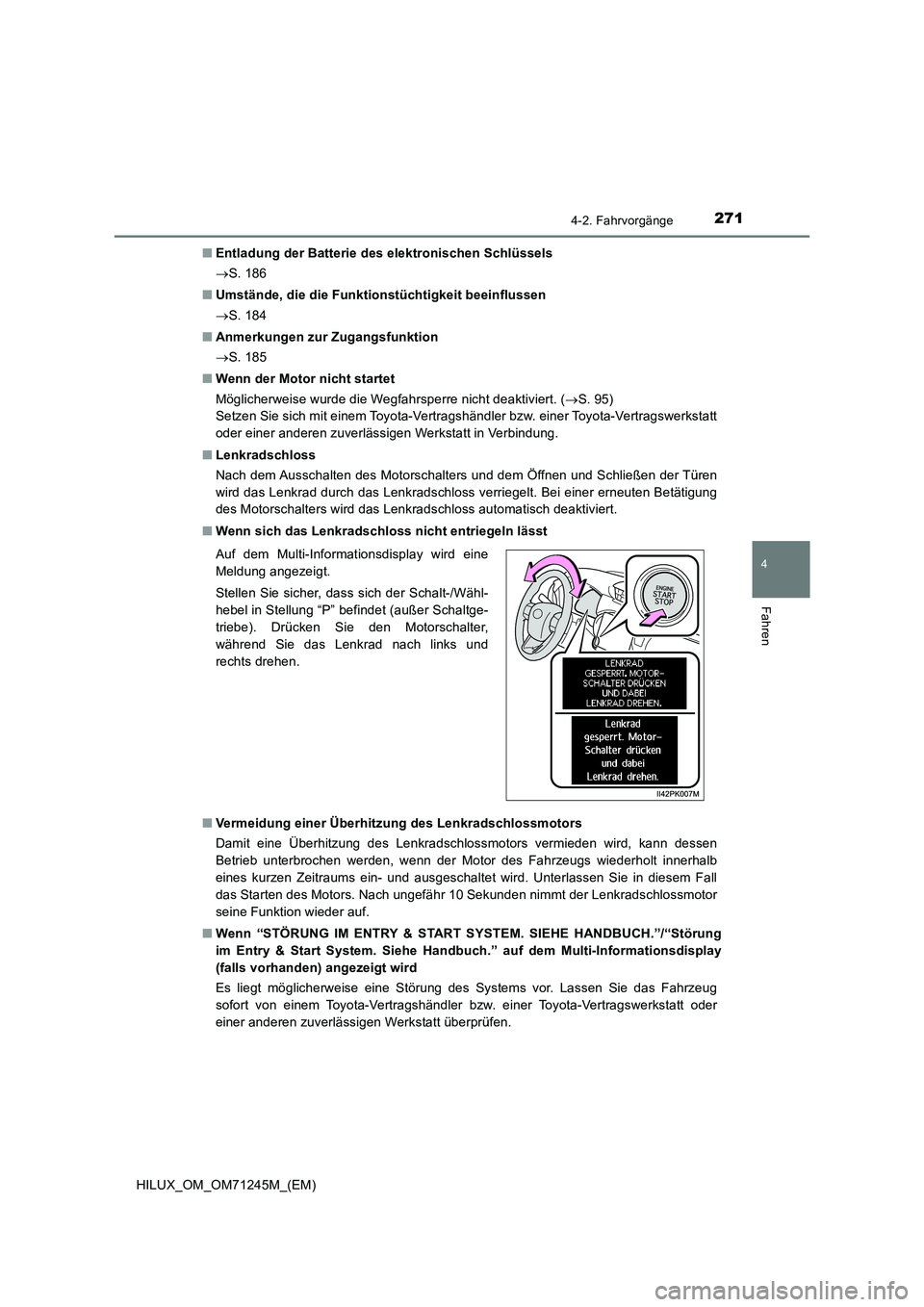

2714-2. Fahrvorgänge
4
Fahren
HILUX_OM_OM71245M_(EM)■Entladung der Batterie des elektronischen Schlüssels
S. 186
■Umstände, die die Funktionstüchtigkeit beeinflussen
S. 184
■Anmerkungen zur Zugangsfunktion
S. 185
■Wenn der Motor nicht startet
Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. (S. 95)
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Verbindung.
■Lenkradschloss
Nach dem Ausschalten des Motorschalters und dem Öffnen und Schließen der Türen
wird das Lenkrad durch das Lenkradschloss verriegelt. Bei einer erneuten Betätigung
des Motorschalters wird das Lenkradschloss automatisch deaktiviert.
■Wenn sich das Lenkradschloss nicht entriegeln lässt
■Vermeidung einer Überhitzung des Lenkradschlossmotors
Damit eine Überhitzung des Lenkradschlossmotors vermieden wird, kann dessen
Betrieb unterbrochen werden, wenn der Motor des Fahrzeugs wiederholt innerhalb
eines kurzen Zeitraums ein- und ausgeschaltet wird. Unterlassen Sie in diesem Fall
das Starten des Motors. Nach ungefähr 10 Sekunden nimmt der Lenkradschlossmotor
seine Funktion wieder auf.
■Wenn “STÖRUNG IM ENTRY & START SYSTEM. SIEHE HANDBUCH.”/“Störung
im Entry & Start System. Siehe Handbuch.” auf dem Multi-Informationsdisplay
(falls vorhanden) angezeigt wird
Es liegt möglicherweise eine Störung des Systems vor. Lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen. Auf dem Multi-Informationsdisplay wird eine
Meldung angezeigt.
Stellen Sie sicher, dass sich der Schalt-/Wähl-
hebel in Stellung “P” befindet (außer Schaltge-
triebe). Drücken Sie den Motorschalter,
während Sie das Lenkrad nach links und
rechts drehen.

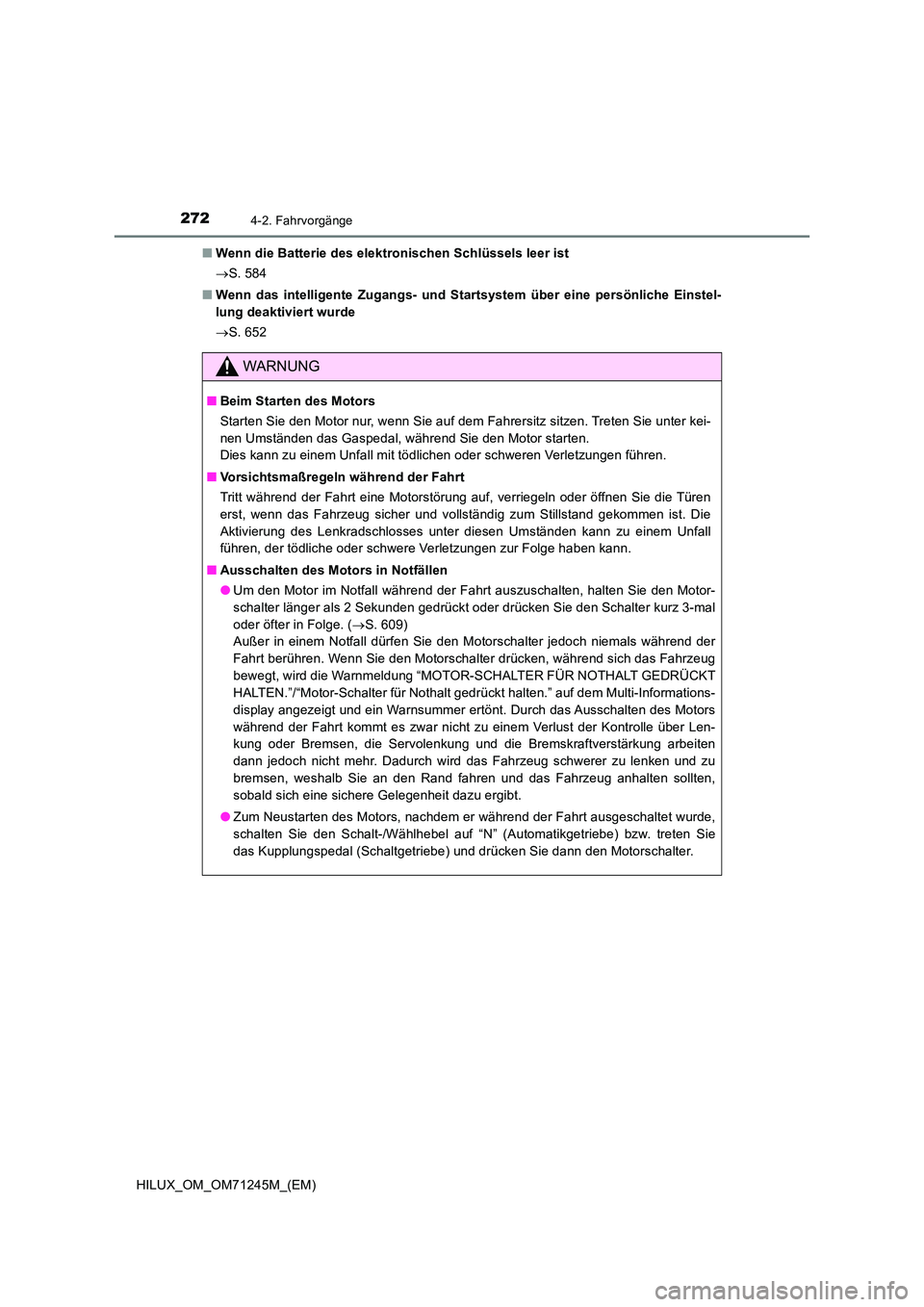

2724-2. Fahrvorgänge
HILUX_OM_OM71245M_(EM)
■ Wenn die Batterie des elektronischen Schlüssels leer ist
 S. 584
■ Wenn das intelligente Zugangs- und Startsystem über eine persönliche Einstel-
lung deaktiviert wurde
 S. 652
WARNUNG
■Beim Starten des Motors
Starten Sie den Motor nur, wenn Sie auf dem Fahrersitz sitzen. Treten Sie unter kei-
nen Umständen das Gaspedal, während Sie den Motor starten.
Dies kann zu einem Unfall mit tödlichen oder schweren Verletzungen führen.
■ Vorsichtsmaßregeln während der Fahrt
Tritt während der Fahrt eine Motorstörung auf, verriegeln oder öffnen Sie die Türen
erst, wenn das Fahrzeug sicher und vollständig zum Stillstand gekommen ist. Die
Aktivierung des Lenkradschlosses unter diesen Umständen kann zu einem Unfall
führen, der tödliche oder schwere Verletzungen zur Folge haben kann.
■ Ausschalten des Motors in Notfällen
● Um den Motor im Notfall während der Fahrt auszuschalten, halten Sie den Motor-
schalter länger als 2 Sekunden gedrückt oder drücken Sie den Schalter kurz 3-mal
oder öfter in Folge. ( S. 609)
Außer in einem Notfall dürfen Sie den Motorschalter jedoch niemals während der
Fahrt berühren. Wenn Sie den Motorschalter drücken, während sich das Fahrzeug
bewegt, wird die Warnmeldung “MOTOR-SCHALTER FÜR NOTHALT GEDRÜCKT
HALTEN.”/“Motor-Schalter für Nothalt gedrückt halten.” auf dem Multi-Informations-
display angezeigt und ein Warnsummer ertönt. Durch das Ausschalten des Motors
während der Fahrt kommt es zwar nicht zu einem Verlust der Kontrolle über Len-
kung oder Bremsen, die Servolenkung und die Bremskraftverstärkung arbeiten
dann jedoch nicht mehr. Dadurch wird das Fahrzeug schwerer zu lenken und zu
bremsen, weshalb Sie an den Rand fahren und das Fahrzeug anhalten sollten,
sobald sich eine sichere Gelegenheit dazu ergibt.
● Zum Neustarten des Motors, nachdem er während der Fahrt ausgeschaltet wurde,
schalten Sie den Schalt-/Wählhebel auf “N” (Automatikgetriebe) bzw. treten Sie
das Kupplungspedal (Schaltgetriebe) und drücken Sie dann den Motorschalter.
