2017 TOYOTA HILUX Betriebsanleitungen (in German)

3374-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
HILUX_OM_OM71245M_(EM)

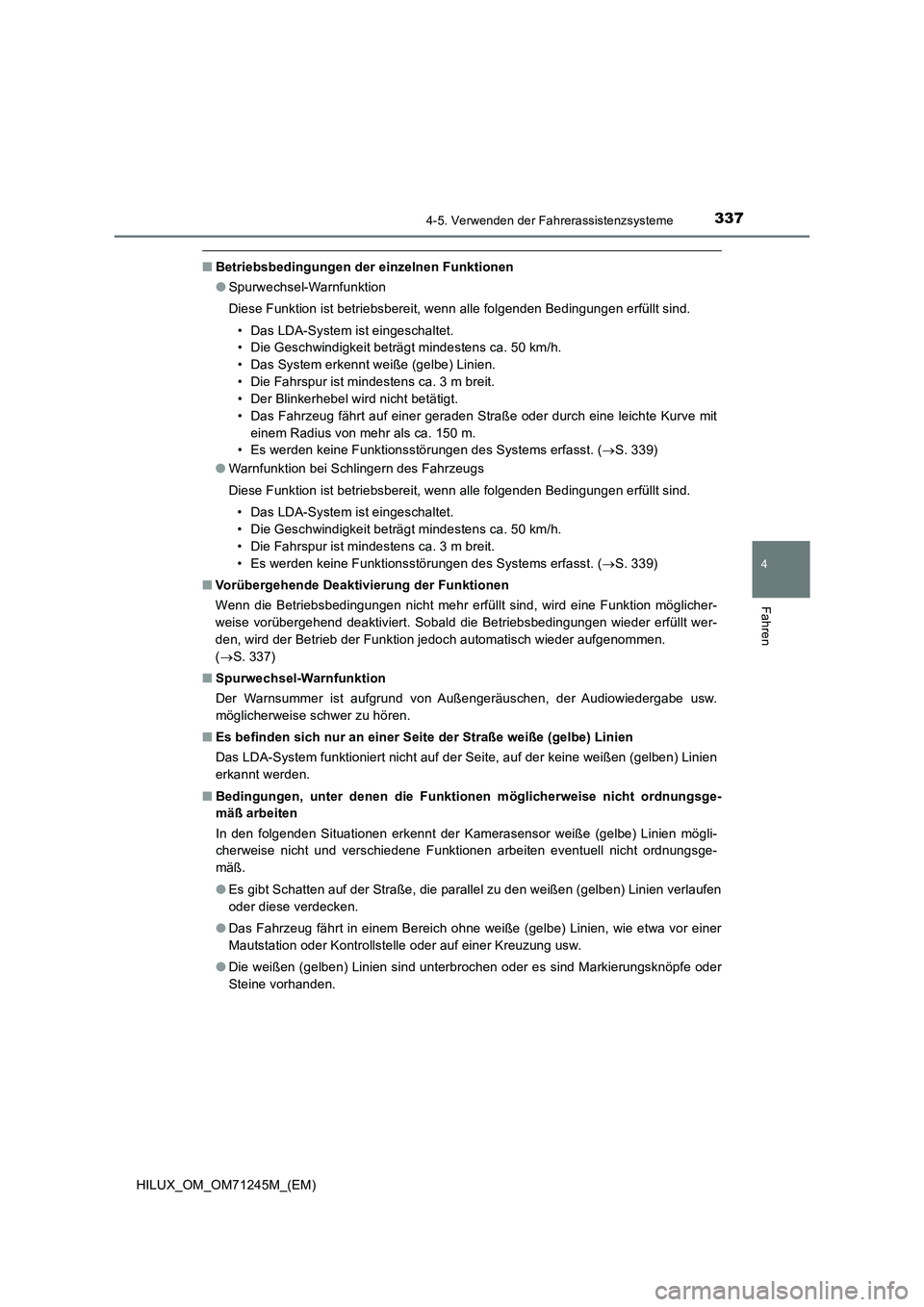

■Betriebsbedingungen der einzelnen Funktionen
●Spurwechsel-Warnfunktion
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• Das LDA-System ist eingeschaltet.
• Die Geschwindigkeit beträgt mindestens ca. 50 km/h.
• Das System erkennt weiße (gelbe) Linien.
• Die Fahrspur ist mindestens ca. 3 m breit.
• Der Blinkerhebel wird nicht betätigt.
• Das Fahrzeug fährt auf einer geraden Straße oder durch eine leichte Kurve mit
einem Radius von mehr als ca. 150 m.
• Es werden keine Funktionsstörungen des Systems erfasst. (S. 339)
●Warnfunktion bei Schlingern des Fahrzeugs
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• Das LDA-System ist eingeschaltet.
• Die Geschwindigkeit beträgt mindestens ca. 50 km/h.
• Die Fahrspur ist mindestens ca. 3 m breit.
• Es werden keine Funktionsstörungen des Systems erfasst. (S. 339)
■Vorübergehende Deaktivierung der Funktionen
Wenn die Betriebsbedingungen nicht mehr erfüllt sind, wird eine Funktion möglicher-
weise vorübergehend deaktiviert. Sobald die Betriebsbedingungen wieder erfüllt wer-
den, wird der Betrieb der Funktion jedoch automatisch wieder aufgenommen.
(S. 337)
■Spurwechsel-Warnfunktion
Der Warnsummer ist aufgrund von Außengeräuschen, der Audiowiedergabe usw.
möglicherweise schwer zu hören.
■Es befinden sich nur an einer Seite der Straße weiße (gelbe) Linien
Das LDA-System funktioniert nicht auf der Seite, auf der keine weißen (gelben) Linien
erkannt werden.
■Bedingungen, unter denen die Funktionen möglicherweise nicht ordnungsge-
mäß arbeiten
In den folgenden Situationen erkennt der Kamerasensor weiße (gelbe) Linien mögli-
cherweise nicht und verschiedene Funktionen arbeiten eventuell nicht ordnungsge-
mäß.
●Es gibt Schatten auf der Straße, die parallel zu den weißen (gelben) Linien verlaufen
oder diese verdecken.
●Das Fahrzeug fährt in einem Bereich ohne weiße (gelbe) Linien, wie etwa vor einer
Mautstation oder Kontrollstelle oder auf einer Kreuzung usw.
●Die weißen (gelben) Linien sind unterbrochen oder es sind Markierungsknöpfe oder
Steine vorhanden.

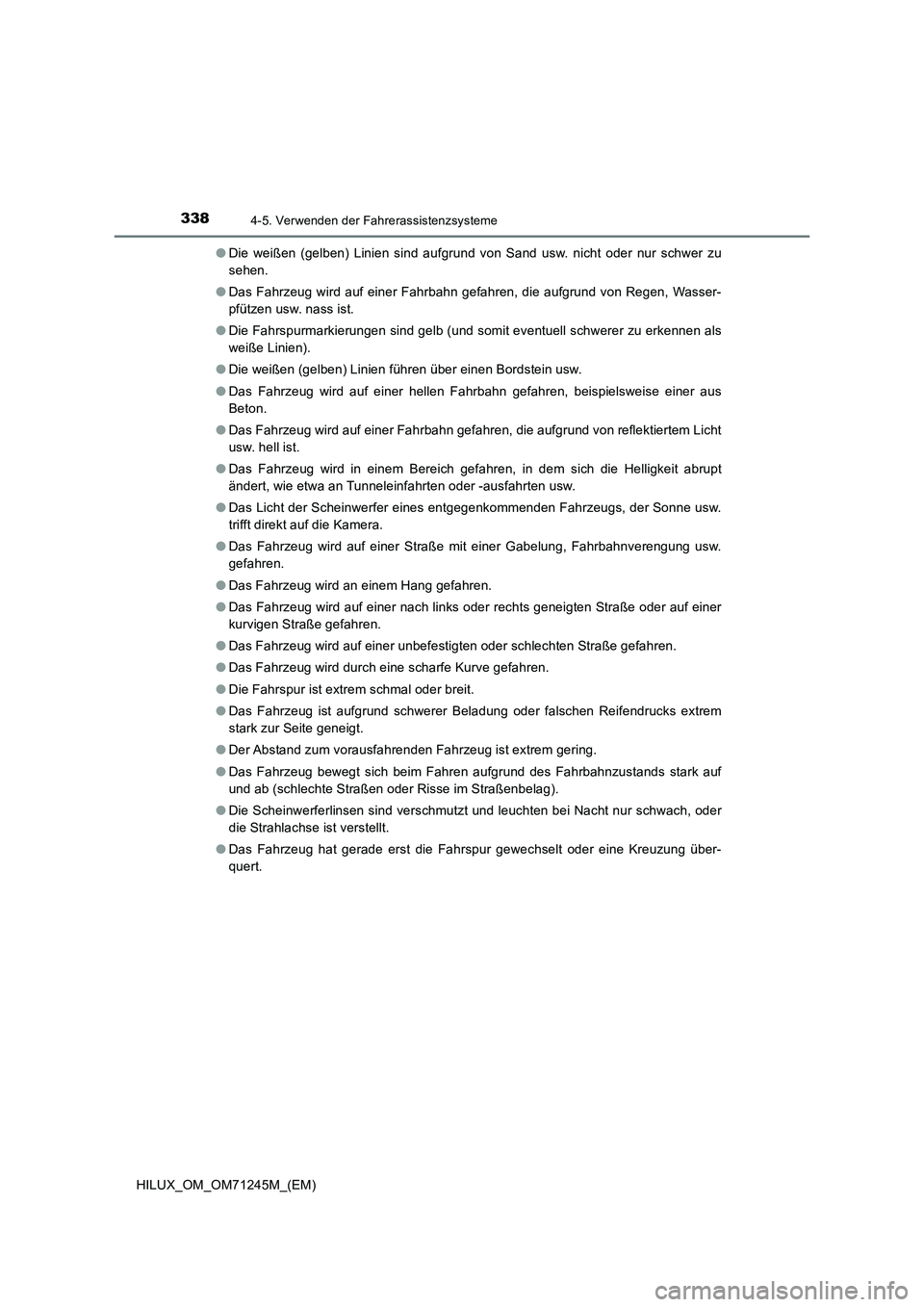

3384-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71245M_(EM)●Die weißen (gelben) Linien sind aufgrund von Sand usw. nicht oder nur schwer zu
sehen.
●Das Fahrzeug wird auf einer Fahrbahn gefahren, die aufgrund von Regen, Wasser-
pfützen usw. nass ist.
●Die Fahrspurmarkierungen sind gelb (und somit eventuell schwerer zu erkennen als
weiße Linien).
●Die weißen (gelben) Linien führen über einen Bordstein usw.
●Das Fahrzeug wird auf einer hellen Fahrbahn gefahren, beispielsweise einer aus
Beton.
●Das Fahrzeug wird auf einer Fahrbahn gefahren, die aufgrund von reflektiertem Licht
usw. hell ist.
●Das Fahrzeug wird in einem Bereich gefahren, in dem sich die Helligkeit abrupt
ändert, wie etwa an Tunneleinfahrten oder -ausfahrten usw.
●Das Licht der Scheinwerfer eines entgegenkommenden Fahrzeugs, der Sonne usw.
trifft direkt auf die Kamera.
●Das Fahrzeug wird auf einer Straße mit einer Gabelung, Fahrbahnverengung usw.
gefahren.
●Das Fahrzeug wird an einem Hang gefahren.
●Das Fahrzeug wird auf einer nach links oder rechts geneigten Straße oder auf einer
kurvigen Straße gefahren.
●Das Fahrzeug wird auf einer unbefestigten oder schlechten Straße gefahren.
●Das Fahrzeug wird durch eine scharfe Kurve gefahren.
●Die Fahrspur ist extrem schmal oder breit.
●Das Fahrzeug ist aufgrund schwerer Beladung oder falschen Reifendrucks extrem
stark zur Seite geneigt.
●Der Abstand zum vorausfahrenden Fahrzeug ist extrem gering.
●Das Fahrzeug bewegt sich beim Fahren aufgrund des Fahrbahnzustands stark auf
und ab (schlechte Straßen oder Risse im Straßenbelag).
●Die Scheinwerferlinsen sind verschmutzt und leuchten bei Nacht nur schwach, oder
die Strahlachse ist verstellt.
●Das Fahrzeug hat gerade erst die Fahrspur gewechselt oder eine Kreuzung über-
quert.

3394-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
HILUX_OM_OM71245M_(EM)

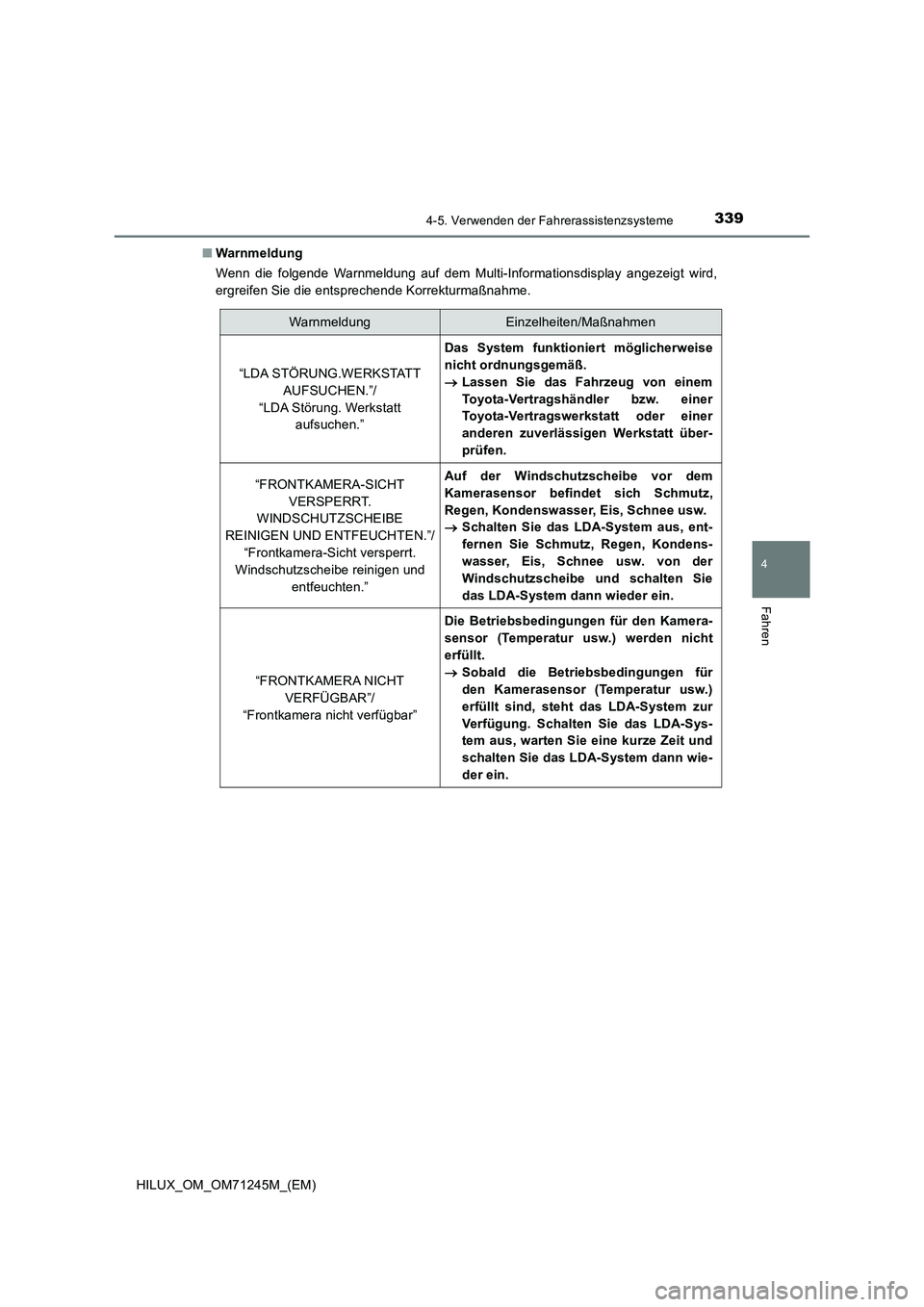

■ Warnmeldung
Wenn die folgende Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird,
ergreifen Sie die entsprechende Korrekturmaßnahme.
WarnmeldungEinzelheiten/Maßnahmen
“LDA STÖRUNG.WERKSTATT
AUFSUCHEN.”/
“LDA Störung. Werkstatt
aufsuchen.”
Das System funktioniert möglicherweise
nicht ordnungsgemäß.
 Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt über-
prüfen.
“FRONTKAMERA-SICHT
VERSPERRT.
WINDSCHUTZSCHEIBE
REINIGEN UND ENTFEUCHTEN.”/
“Frontkamera-Sicht versperrt.
Windschutzscheibe reinigen und
entfeuchten.”
Auf der Windschutzscheibe vor dem
Kamerasensor befindet sich Schmutz,
Regen, Kondenswasser, Eis, Schnee usw.
 Schalten Sie das LDA-System aus, ent-
fernen Sie Schmutz, Regen, Kondens-
wasser, Eis, Schnee usw. von der
Windschutzscheibe und schalten Sie
das LDA-System dann wieder ein.
“FRONTKAMERA NICHT
VERFÜGBAR”/
“Frontkamera nicht verfügbar”
Die Betriebsbedingungen für den Kamera-
sensor (Temperatur usw.) werden nicht
erfüllt.
 Sobald die Betriebsbedingungen für
den Kamerasensor (Temperatur usw.)
erfüllt sind, steht das LDA-System zur
Verfügung. Schalten Sie das LDA-Sys-
tem aus, warten Sie eine kurze Zeit und
schalten Sie das LDA-System dann wie-
der ein.

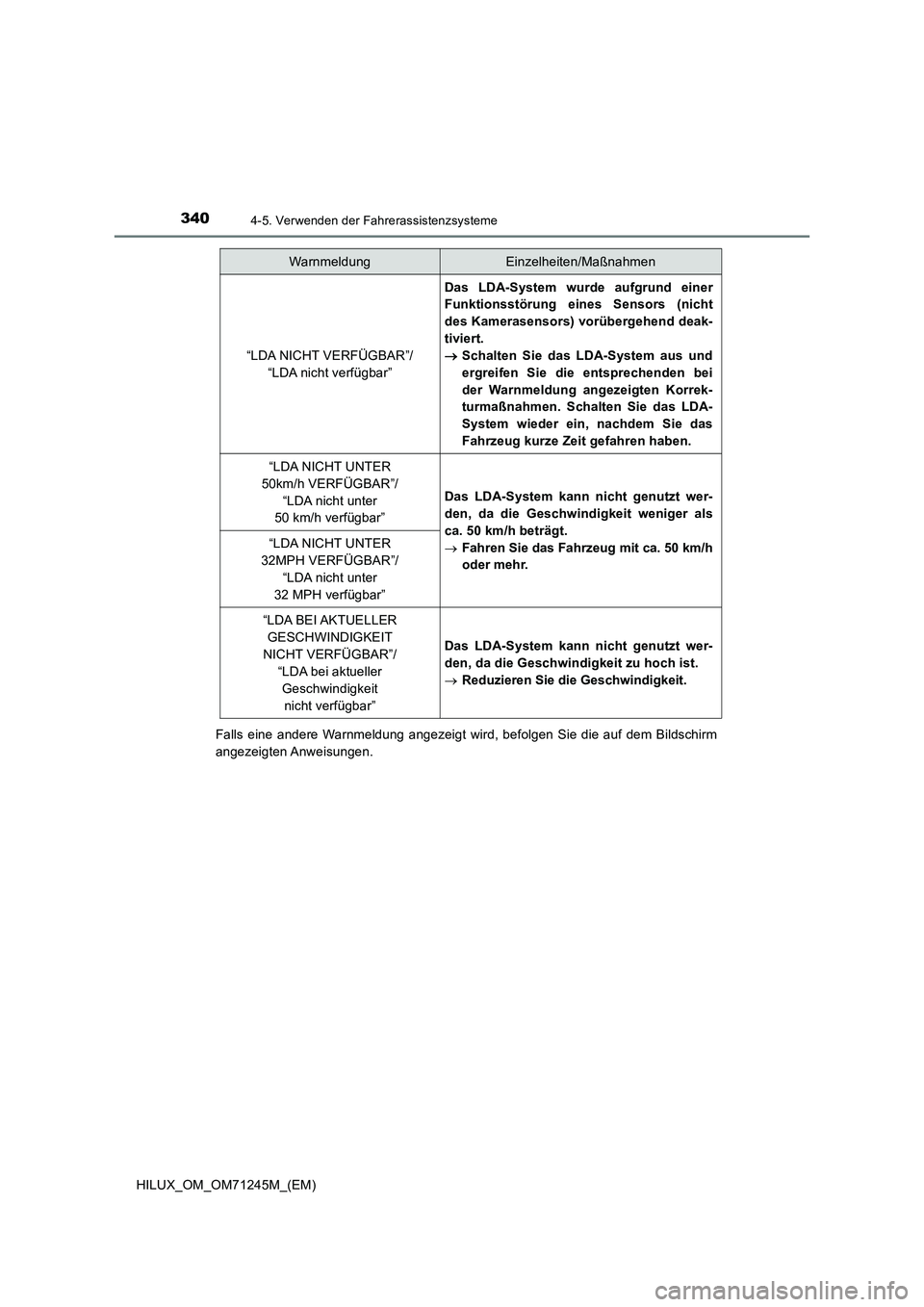

3404-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71245M_(EM)
Falls eine andere Warnmeldung angezeigt wird, befolgen Sie die auf dem Bildschirm
angezeigten Anweisungen.
“LDA NICHT VERFÜGBAR”/
“LDA nicht verfügbar”
Das LDA-System wurde aufgrund einer
Funktionsstörung eines Sensors (nicht
des Kamerasensors) vorübergehend deak-
tiviert.
 Schalten Sie das LDA-System aus und
ergreifen Sie die entsprechenden bei
der Warnmeldung angezeigten Korrek-
turmaßnahmen. Schalten Sie das LDA-
System wieder ein, nachdem Sie das
Fahrzeug kurze Zeit gefahren haben.
“LDA NICHT UNTER
50km/h VERFÜGBAR”/
“LDA nicht unter
50 km/h verfügbar”
Das LDA-System kann nicht genutzt wer-
den, da die Geschwindigkeit weniger als
ca. 50 km/h beträgt.
 Fahren Sie das Fahrzeug mit ca. 50 km/h
oder mehr.
“LDA NICHT UNTER
32MPH VERFÜGBAR”/
“LDA nicht unter
32 MPH verfügbar”
“LDA BEI AKTUELLER
GESCHWINDIGKEIT
NICHT VERFÜGBAR”/
“LDA bei aktueller
Geschwindigkeit
nicht verfügbar”
Das LDA-System kann nicht genutzt wer-
den, da die Geschwindigkeit zu hoch ist.
 Reduzieren Sie die Geschwindigkeit.
WarnmeldungEinzelheiten/Maßnahmen

341
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
HILUX_OM_OM71245M_(EM)

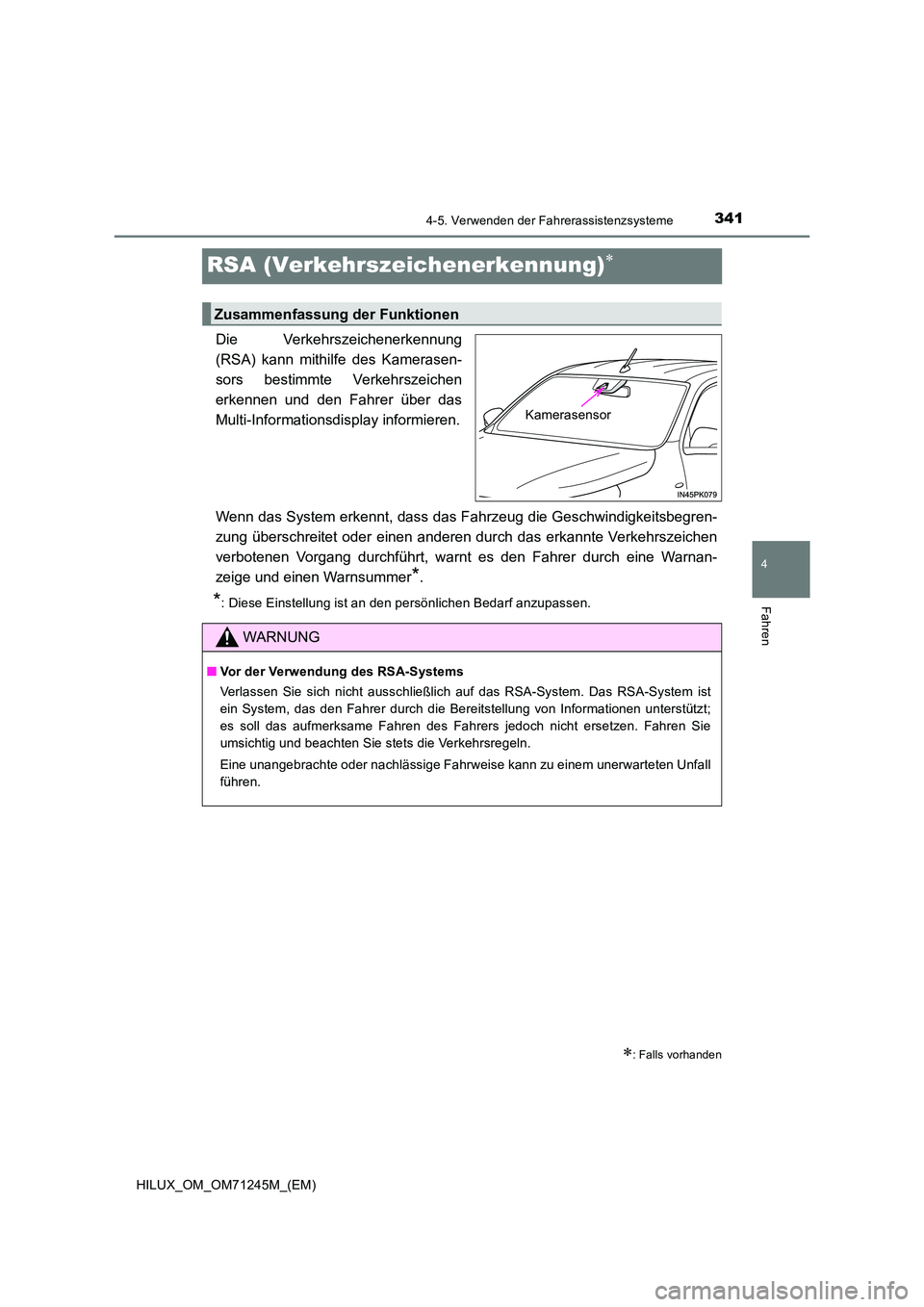

RSA (Verkehrszeichenerkennung)
Die Verkehrszeichenerkennung
(RSA) kann mithilfe des Kamerasen-
sors bestimmte Verkehrszeichen
erkennen und den Fahrer über das
Multi-Informationsdisplay informieren.
Wenn das System erkennt, dass das Fahrzeug die Geschwindigkeitsbegren-
zung überschreitet oder einen anderen dur ch das erkannte Verkehrszeichen
verbotenen Vorgang durchführt, warnt es den Fahrer durch eine Warnan-
zeige und einen Warnsummer*.
*: Diese Einstellung ist an den persönlichen Bedarf anzupassen.
: Falls vorhanden
Zusammenfassung der Funktionen
Kamerasensor
WARNUNG
■ Vor der Verwendung des RSA-Systems
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System ist
ein System, das den Fahrer durch die Bereitstellung von Informationen unterstützt;
es soll das aufmerksame Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie
umsichtig und beachten Sie stets die Verkehrsregeln.
Eine unangebrachte oder nachlässige Fahrweise kann zu einem unerwarteten Unfall
führen.

3424-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71245M_(EM)

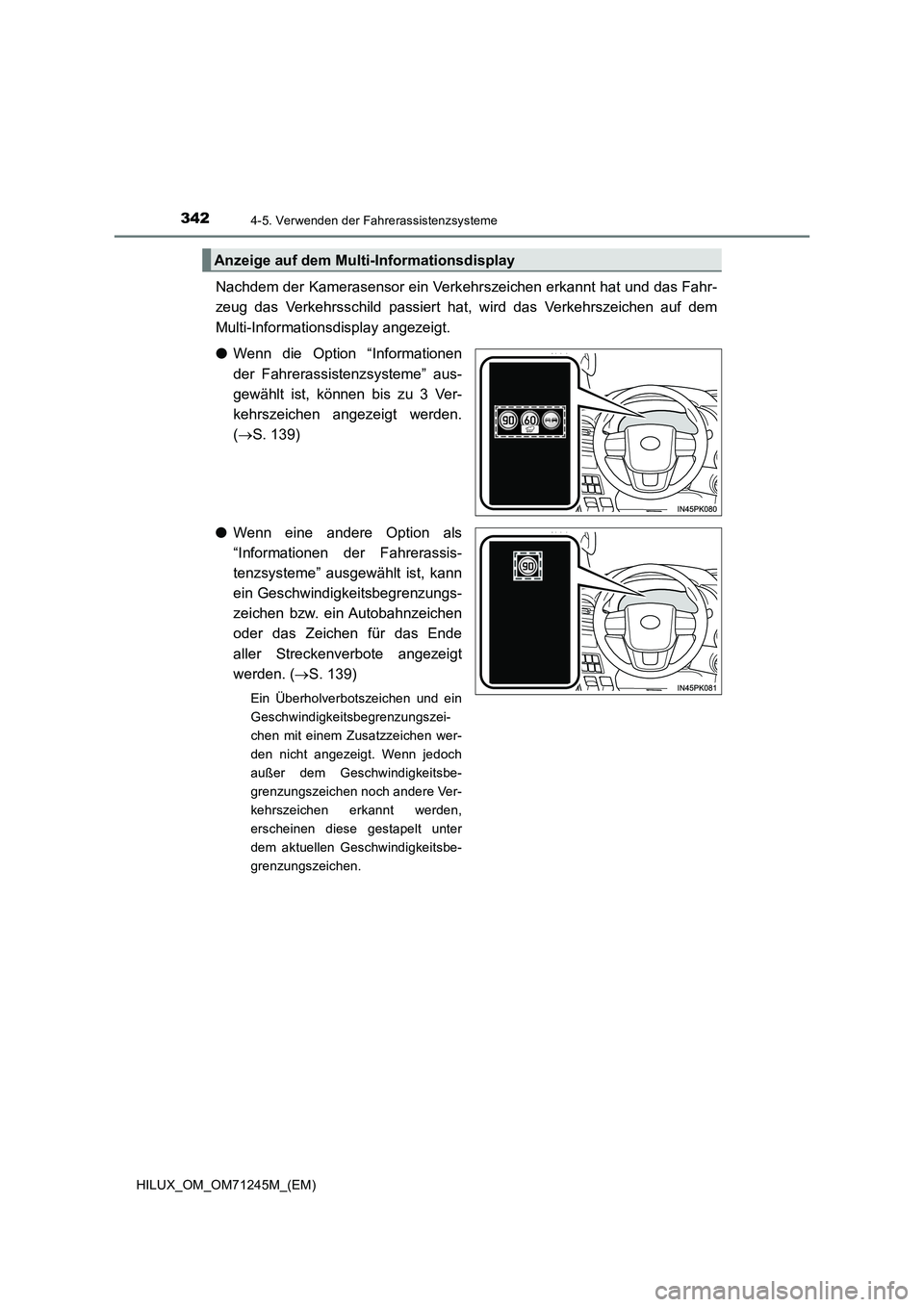

Nachdem der Kamerasensor ein Verkehrszeichen erkannt hat und das Fahr-
zeug das Verkehrsschild passiert hat, wird das Verkehrszeichen auf dem
Multi-Informationsdisplay angezeigt.
●Wenn die Option “Informationen
der Fahrerassistenzsysteme” aus-
gewählt ist, können bis zu 3 Ver-
kehrszeichen angezeigt werden.
(S. 139)
●Wenn eine andere Option als
“Informationen der Fahrerassis-
tenzsysteme” ausgewählt ist, kann
ein Geschwindigkeitsbegrenzungs-
zeichen bzw. ein Autobahnzeichen
oder das Zeichen für das Ende
aller Streckenverbote angezeigt
werden. (S. 139)
Ein Überholverbotszeichen und ein
Geschwindigkeitsbegrenzungszei-
chen mit einem Zusatzzeichen wer-
den nicht angezeigt. Wenn jedoch
außer dem Geschwindigkeitsbe-
grenzungszeichen noch andere Ver-
kehrszeichen erkannt werden,
erscheinen diese gestapelt unter
dem aktuellen Geschwindigkeitsbe-
grenzungszeichen.
Anzeige auf dem Multi-Informationsdisplay

3434-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
HILUX_OM_OM71245M_(EM)

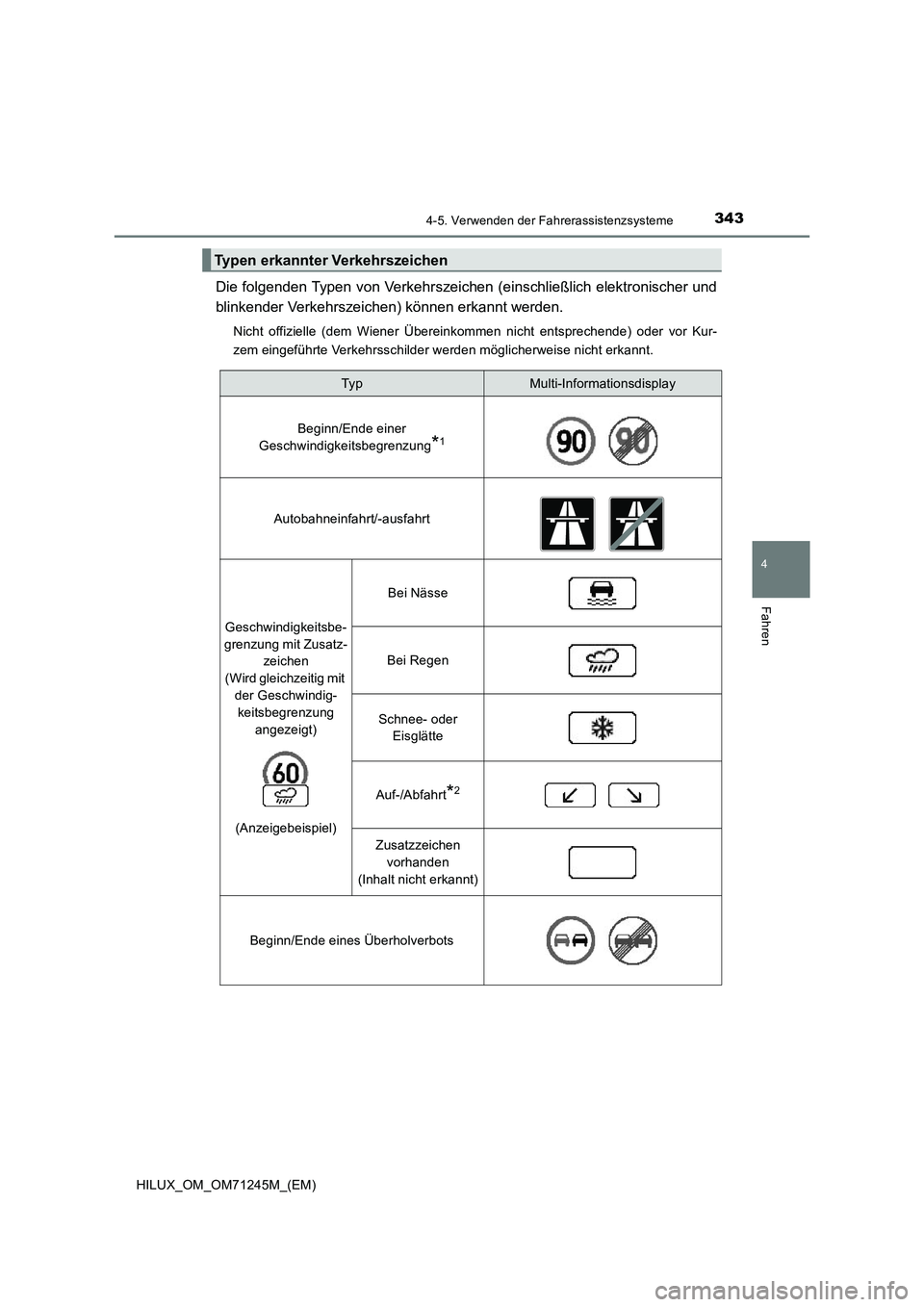

Die folgenden Typen von Verkehrszeichen (einschließlich elektronischer und
blinkender Verkehrszeichen) können erkannt werden.
Nicht offizielle (dem Wiener Übereinkommen nicht entsprechende) oder vor Kur-
zem eingeführte Verkehrsschilder werden möglicherweise nicht erkannt.
Typen erkannter Verkehrszeichen
TypMulti-Informationsdisplay
Beginn/Ende einer
Geschwindigkeitsbegrenzung
*1
Autobahneinfahrt/-ausfahrt
Geschwindigkeitsbe-
grenzung mit Zusatz-
zeichen
(Wird gleichzeitig mit
der Geschwindig-
keitsbegrenzung
angezeigt)
(Anzeigebeispiel)
Bei Nässe
Bei Regen
Schnee- oder
Eisglätte
Auf-/Abfahrt*2
Zusatzzeichen
vorhanden
(Inhalt nicht erkannt)
Beginn/Ende eines Überholverbots

3444-5. Verwenden der Fahrerassistenzsysteme
HILUX_OM_OM71245M_(EM)
*1: Ein Geschwindigkeitsbegrenzungszeichen mit einem höheren Wert als 130 wird
möglicherweise nicht erkannt und eine falsche Geschwindigkeitsbegrenzung kann
eventuell angezeigt werden.
*2: Das Verkehrszeichen wird nicht angezeigt, wenn die Blinker-Kontrollleuchte beim
Wechseln der Fahrspur nicht eingeschaltet wird.
In den folgenden Situationen warnt das RSA-System den Fahrer mittels einer
Warnanzeige.
●Wenn die Geschwindigkeit des Fahrzeugs die zulässige Höchstgeschwin-
digkeit überschreitet, die dem auf dem Multi-Informationsdisplay angezeig-
ten Verkehrszeichen entspricht, wird das Verkehrszeichens in
umgekehrten Farben angezeigt.
●Wenn ein Überholverbotszeichen auf dem Multi-Informationsdisplay ange-
zeigt wird und das System erfasst, dass Ihr Fahrzeug im Begriff ist, ein
anderes zu überholen, blinkt das angezeigte Verkehrszeichen.
Je nach Situation wird das Verkehrsumfeld (Verkehrsrichtung, Geschwindig-
keit, Einheit) möglicherweise falsch erkannt und eine Warnanzeige funktio-
niert eventuell nicht ordnungsgemäß.
Ende aller Streckenverbote
(Aufhebung aller Beschränkungen.
Es gelten wieder die allgemeinen
Verkehrsregeln.)
Warnanzeige
TypMulti-Informationsdisplay
