6498-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
8
Wenn Störungen auftreten

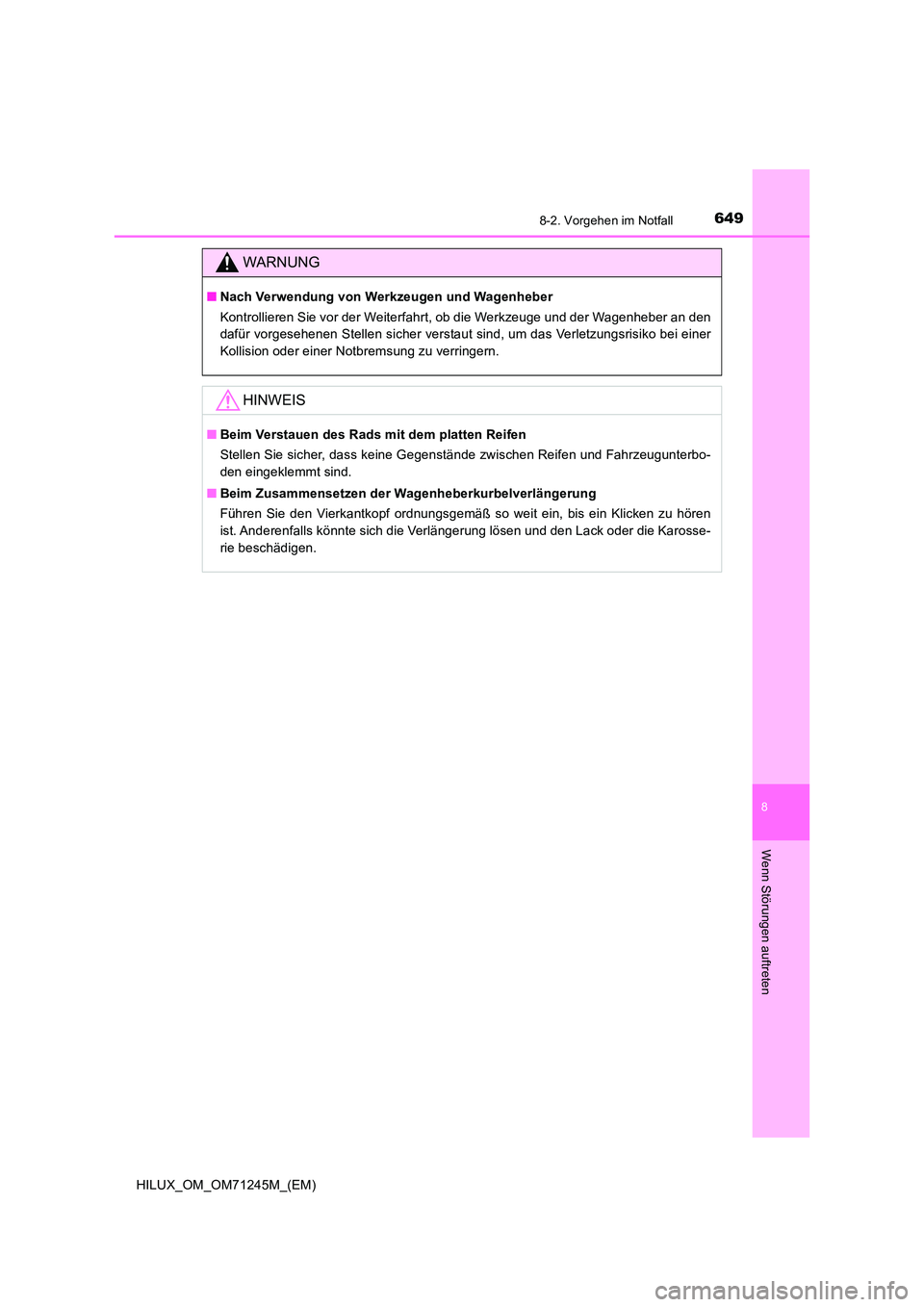

WARNUNG
■Nach Verwendung von Werkzeugen und Wagenheber
Kontrollieren Sie vor der Weiterfahrt, ob die Werkzeuge und der Wagenheber an den
dafür vorgesehenen Stellen sicher verstaut sind, um das Verletzungsrisiko bei einer
Kollision oder einer Notbremsung zu verringern.
HINWEIS
■ Beim Verstauen des Rads mit dem platten Reifen
Stellen Sie sicher, dass keine Gegenstände zwischen Reifen und Fahrzeugunterbo-
den eingeklemmt sind.
■ Beim Zusammensetzen der Wagenheberkurbelverlängerung
Führen Sie den Vierkantkopf ordnungsgemäß so weit ein, bis ein Klicken zu hören
ist. Anderenfalls könnte sich die Verlängerung lösen und den Lack oder die Karosse-
rie beschädigen.

6508-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)

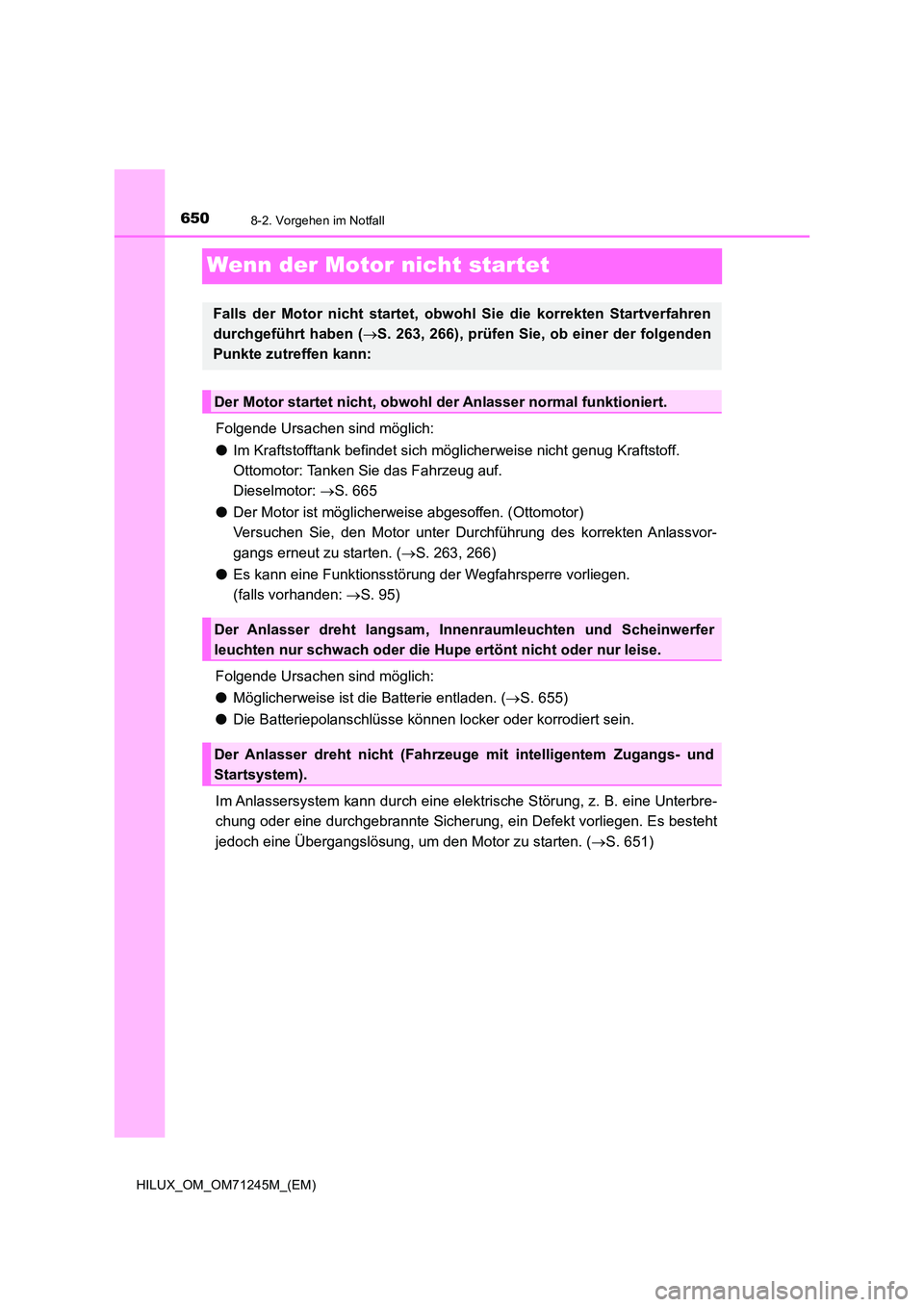

Wenn der Motor nicht startet
Folgende Ursachen sind möglich:
● Im Kraftstofftank befindet sich möglicherweise nicht genug Kraftstoff.
Ottomotor: Tanken Sie das Fahrzeug auf.
Dieselmotor: S. 665
● Der Motor ist möglicherweise abgesoffen. (Ottomotor)
Versuchen Sie, den Motor unter Durchführung des korrekten Anlassvor-
gangs erneut zu starten. ( S. 263, 266)
● Es kann eine Funktionsstörung der Wegfahrsperre vorliegen.
(falls vorhanden: S. 95)
Folgende Ursachen sind möglich:
● Möglicherweise ist die Batterie entladen. (S. 655)
● Die Batteriepolanschlüsse können locker oder korrodiert sein.
Im Anlassersystem kann durch eine elektrische Störung, z. B. eine Unterbre-
chung oder eine durchgebrannte Sicherung, ein Defekt vorliegen. Es besteht
jedoch eine Übergangslösung, um den Motor zu starten. ( S. 651)
Falls der Motor nicht startet, obwohl Sie die korrekten Startverfahren
durchgeführt haben ( S. 263, 266), prüfen Sie, ob einer der folgenden
Punkte zutreffen kann:
Der Motor startet nicht, obwohl der Anlasser normal funktioniert.
Der Anlasser dreht langsam, Innenraumleuchten und Scheinwerfer
leuchten nur schwach oder die Hupe ertönt nicht oder nur leise.
Der Anlasser dreht nicht (Fahrzeuge mit intelligentem Zugangs- und
Startsystem).

6518-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
8
Wenn Störungen auftreten

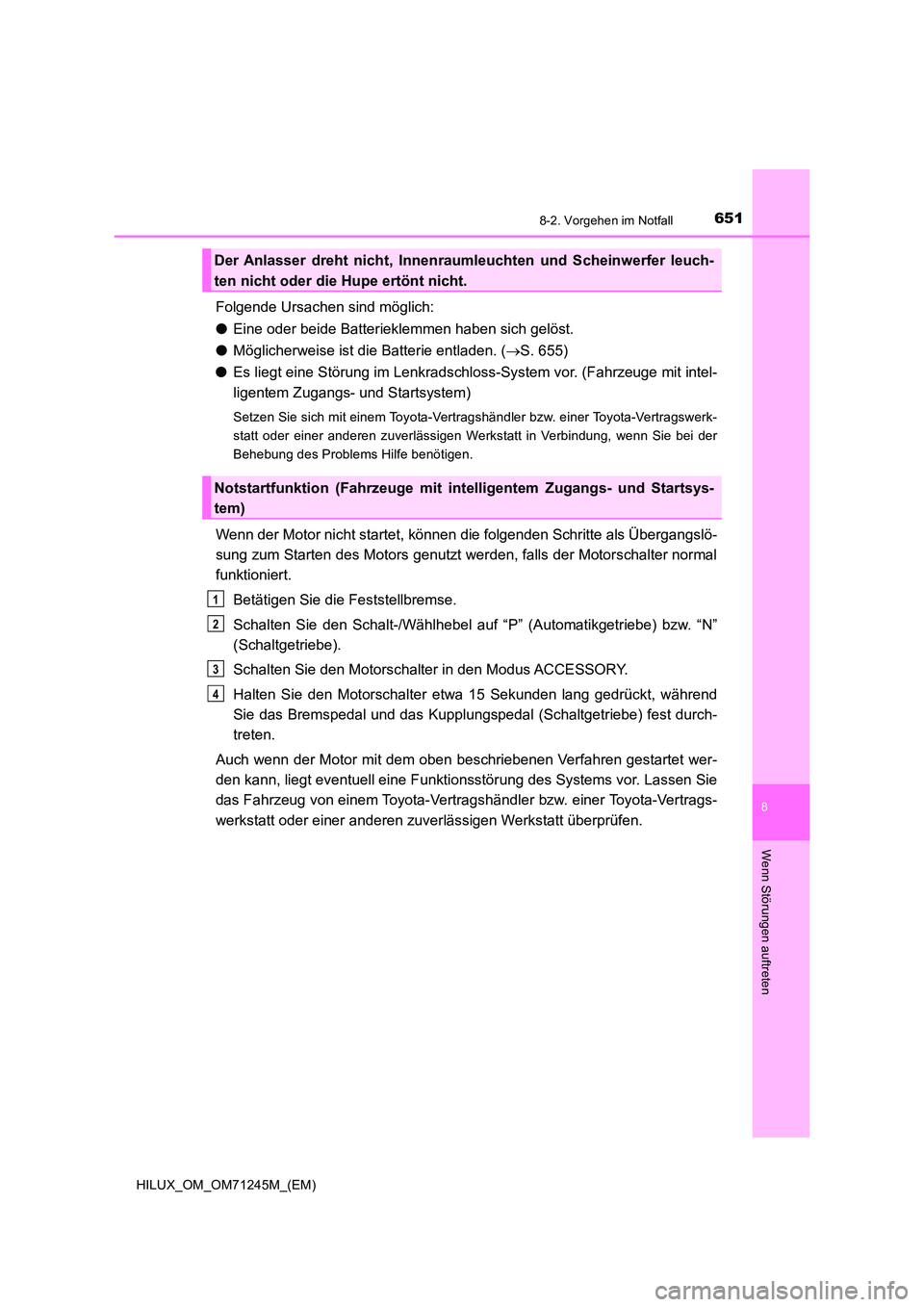

Folgende Ursachen sind möglich:
● Eine oder beide Batterieklemmen haben sich gelöst.
● Möglicherweise ist die Batterie entladen. (S. 655)
● Es liegt eine Störung im Lenkradschloss-System vor. (Fahrzeuge mit intel-
ligentem Zugangs- und Startsystem)
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt in Verbindung, wenn Sie bei der
Behebung des Problems Hilfe benötigen.
Wenn der Motor nicht startet, können die folgenden Schritte als Übergangslö-
sung zum Starten des Motors genutzt werden, falls der Motorschalter normal
funktioniert.
Betätigen Sie die Feststellbremse.
Schalten Sie den Schalt-/Wählhebel auf “P” (Automatikgetriebe) bzw. “N”
(Schaltgetriebe).
Schalten Sie den Motorschalter in den Modus ACCESSORY.
Halten Sie den Motorschalter etwa 15 Sekunden lang gedrückt, während
Sie das Bremspedal und das Kupplungs pedal (Schaltgetriebe) fest durch-
treten.
Auch wenn der Motor mit dem oben beschriebenen Verfahren gestartet wer-
den kann, liegt eventuell eine Funktionsstörung des Systems vor. Lassen Sie
das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Der Anlasser dreht nicht, Innenrau mleuchten und Scheinwerfer leuch-
ten nicht oder die Hupe ertönt nicht.
Notstartfunktion (Fahrzeuge mit in telligentem Zugangs- und Startsys-
tem)
1
2
3
4

6528-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)

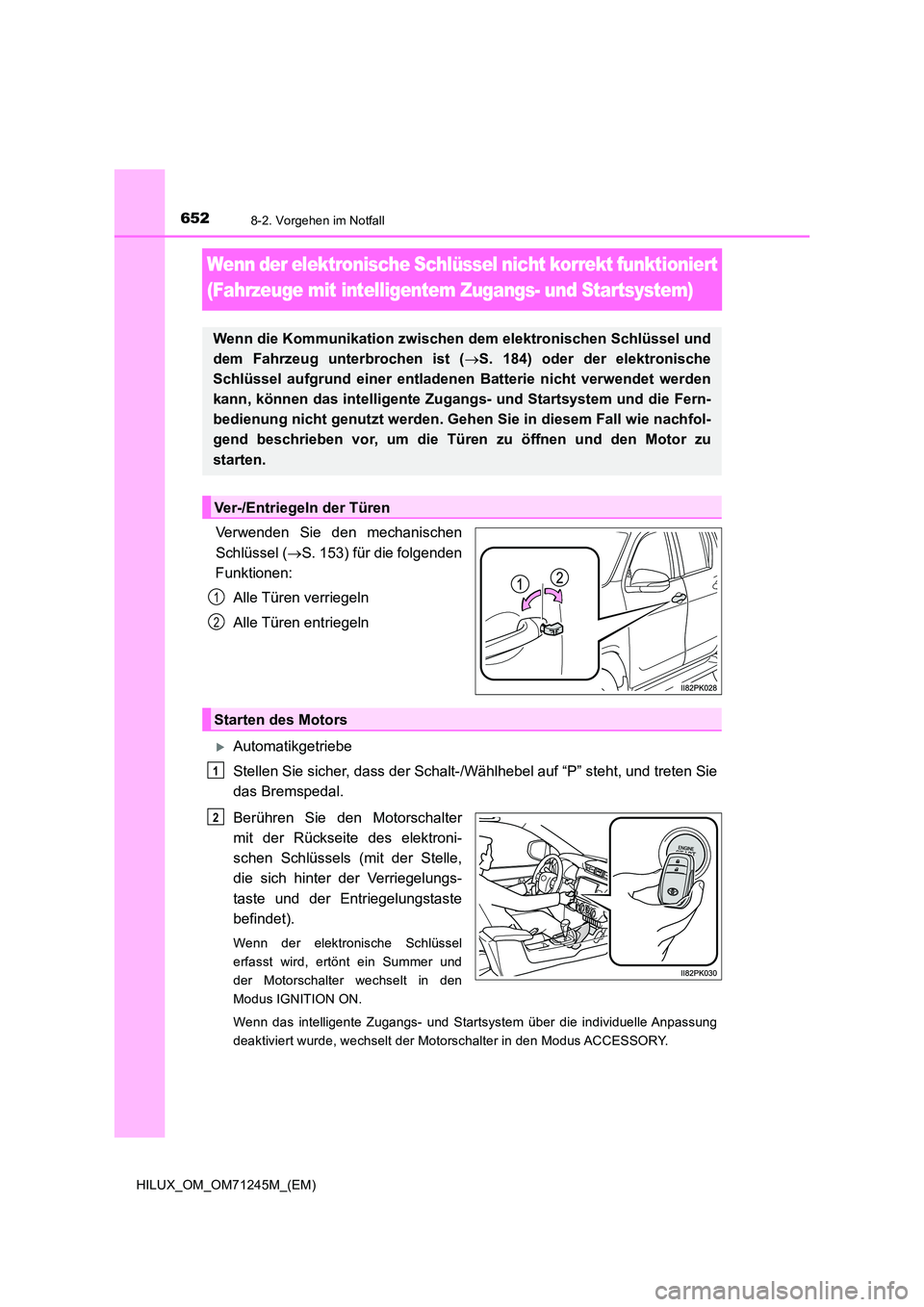

Wenn der elektronische Schlüssel nicht korrekt funktioniert
(Fahrzeuge mit intelligentem Zugangs- und Startsystem)
Verwenden Sie den mechanischen
Schlüssel ( S. 153) für die folgenden
Funktionen:
Alle Türen verriegeln
Alle Türen entriegeln
Automatikgetriebe
Stellen Sie sicher, dass der Schalt-/Wählhebel auf “P” steht, und treten Sie
das Bremspedal.
Berühren Sie den Motorschalter
mit der Rückseite des elektroni-
schen Schlüssels (mit der Stelle,
die sich hinter der Verriegelungs-
taste und der Entriegelungstaste
befindet).
Wenn der elektronische Schlüssel
erfasst wird, ertönt ein Summer und
der Motorschalter wechselt in den
Modus IGNITION ON.
Wenn das intelligente Zugangs- und Startsystem über die individuelle Anpassung
deaktiviert wurde, wechselt der Motorschalter in den Modus ACCESSORY.
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug unterbrochen ist ( S. 184) oder der elektronische
Schlüssel aufgrund einer entladen en Batterie nicht verwendet werden
kann, können das intelligente Zugang s- und Startsystem und die Fern-
bedienung nicht genutzt werden. Gehen Sie in diesem Fall wie nachfol-
gend beschrieben vor, um die Türen zu öffnen und den Motor zu
starten.
Ver-/Entriegeln der Türen
1
2
Starten des Motors
1
2

6538-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
8
Wenn Störungen auftreten

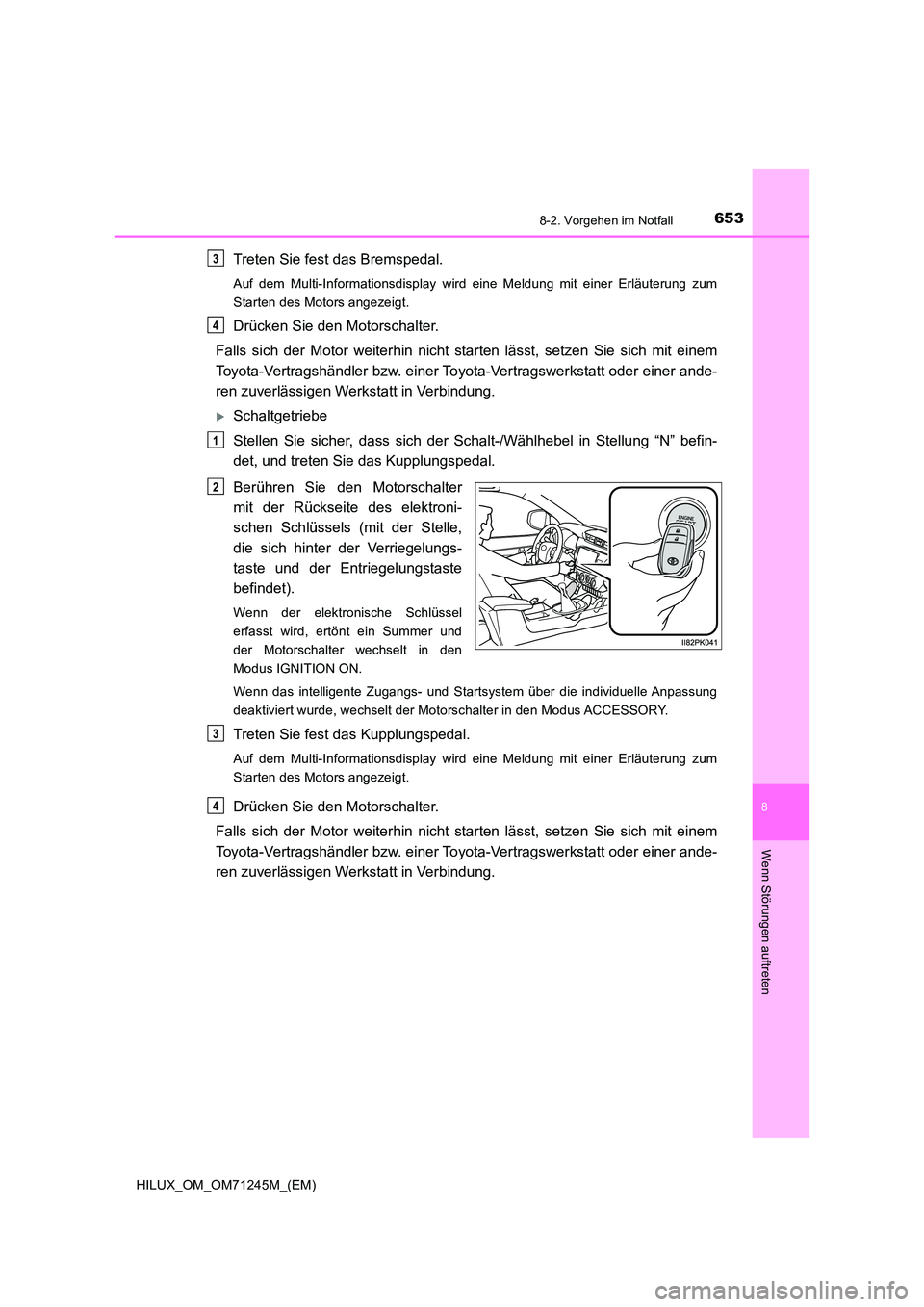

Treten Sie fest das Bremspedal.
Auf dem Multi-Informationsdisplay wird eine Meldung mit einer Erläuterung zum
Starten des Motors angezeigt.
Drücken Sie den Motorschalter.
Falls sich der Motor weiterhin nicht starten lässt, setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer To yota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
Schaltgetriebe
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “N” befin-
det, und treten Sie das Kupplungspedal.
Berühren Sie den Motorschalter
mit der Rückseite des elektroni-
schen Schlüssels (mit der Stelle,
die sich hinter der Verriegelungs-
taste und der Entriegelungstaste
befindet).
Wenn der elektronische Schlüssel
erfasst wird, ertönt ein Summer und
der Motorschalter wechselt in den
Modus IGNITION ON.
Wenn das intelligente Zugangs- und Startsystem über die individuelle Anpassung
deaktiviert wurde, wechselt der Motorschalter in den Modus ACCESSORY.
Treten Sie fest das Kupplungspedal.
Auf dem Multi-Informationsdisplay wird eine Meldung mit einer Erläuterung zum
Starten des Motors angezeigt.
Drücken Sie den Motorschalter.
Falls sich der Motor weiterhin nicht starten lässt, setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer To yota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
3
4
1
2
3
4

6548-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)

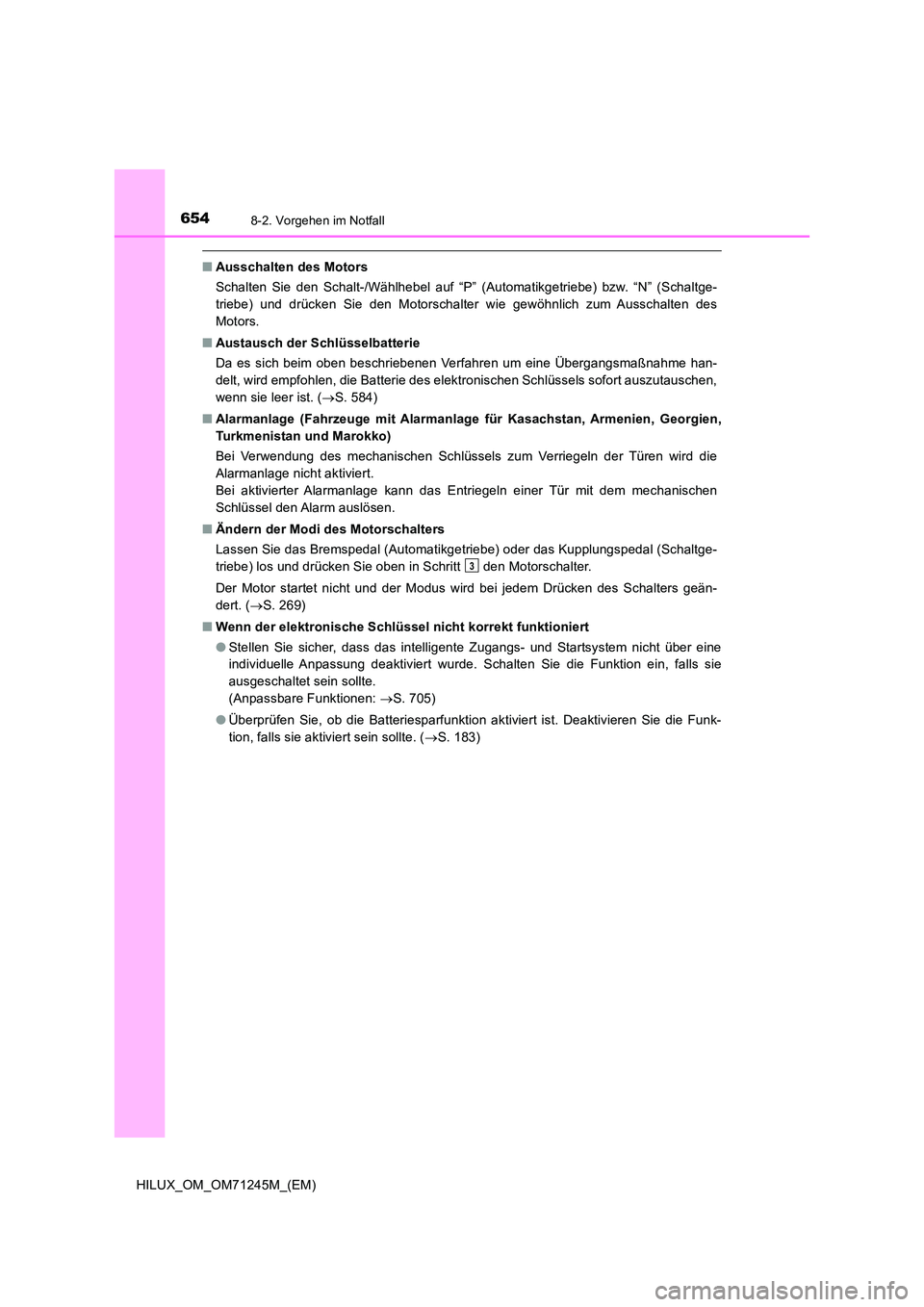

■Ausschalten des Motors
Schalten Sie den Schalt-/Wählhebel auf “P” (Automatikgetriebe) bzw. “N” (Schaltge-
triebe) und drücken Sie den Motorschalter wie gewöhnlich zum Ausschalten des
Motors.
■ Austausch der Schlüsselbatterie
Da es sich beim oben beschriebenen Verfahren um eine Übergangsmaßnahme han-
delt, wird empfohlen, die Batterie des elektronischen Schlüssels sofort auszutauschen,
wenn sie leer ist. ( S. 584)
■ Alarmanlage (Fahrzeuge mit Alarmanlage für Kasachstan, Armenien, Georgien,
Turkmenistan und Marokko)
Bei Verwendung des mechanischen Schlüssels zum Verriegeln der Türen wird die
Alarmanlage nicht aktiviert.
Bei aktivierter Alarmanlage kann das Entriegeln einer Tür mit dem mechanischen
Schlüssel den Alarm auslösen.
■ Ändern der Modi des Motorschalters
Lassen Sie das Bremspedal (Automatikgetriebe) oder das Kupplungspedal (Schaltge-
triebe) los und drücken Sie oben in Schritt den Motorschalter.
Der Motor startet nicht und der Modus wird bei jedem Drücken des Schalters geän-
dert. ( S. 269)
■ Wenn der elektronische Schlüssel nicht korrekt funktioniert
● Stellen Sie sicher, dass das intelligente Zugangs- und Startsystem nicht über eine
individuelle Anpassung deaktiviert wurde. Schalten Sie die Funktion ein, falls sie
ausgeschaltet sein sollte.
(Anpassbare Funktionen: S. 705)
● Überprüfen Sie, ob die Batteriesparfunktion aktiviert ist. Deaktivieren Sie die Funk-
tion, falls sie aktiviert sein sollte. ( S. 183)
3

6558-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
8
Wenn Störungen auftreten

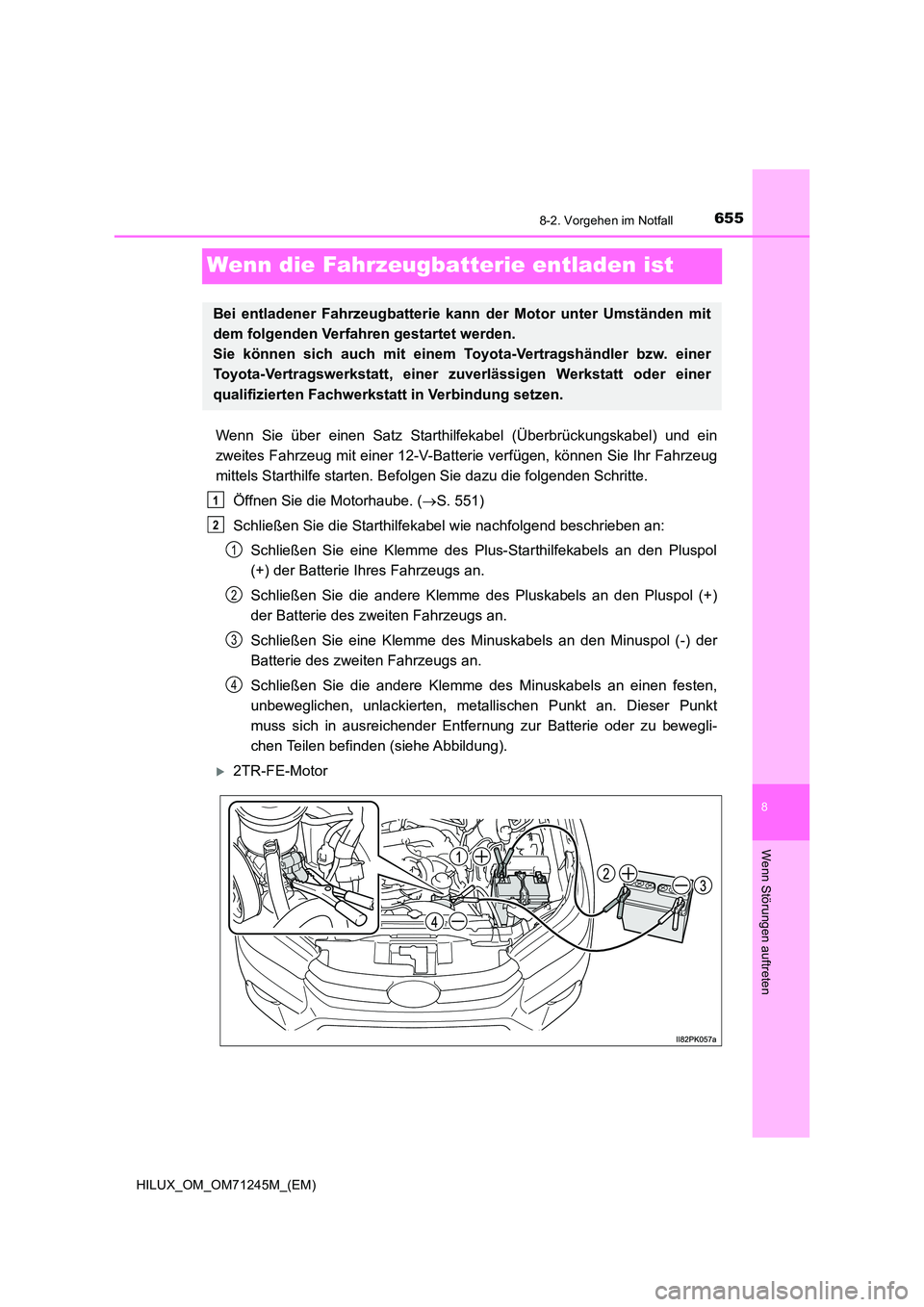

Wenn die Fahrzeugbatterie entladen ist
Wenn Sie über einen Satz Starthilfekabel (Überbrückungskabel) und ein
zweites Fahrzeug mit einer 12-V-Batt erie verfügen, können Sie Ihr Fahrzeug
mittels Starthilfe starten. Befolgen Sie dazu die folgenden Schritte.
Öffnen Sie die Motorhaube. ( S. 551)
Schließen Sie die Starthilfekabel wie nachfolgend beschrieben an:
Schließen Sie eine Klemme des Plus-Starthilfekabels an den Pluspol
(+) der Batterie Ihres Fahrzeugs an.
Schließen Sie die andere Klemme des Pluskabels an den Pluspol (+)
der Batterie des zweiten Fahrzeugs an.
Schließen Sie eine Klemme des Minuskabels an den Minuspol (-) der
Batterie des zweiten Fahrzeugs an.
Schließen Sie die andere Klemme des Minuskabels an einen festen,
unbeweglichen, unlackierten, metallischen Punkt an. Dieser Punkt
muss sich in ausreichender Entfernung zur Batterie oder zu bewegli-
chen Teilen befinden (siehe Abbildung).
2TR-FE-Motor
Bei entladener Fahrzeugbatterie kann der Motor unter Umständen mit
dem folgenden Verfahren gestartet werden.
Sie können sich auch mit einem To yota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt, einer zu verlässigen Werkstatt oder einer
qualifizierten Fachwerkst att in Verbindung setzen.
1
2
1
2
3
4

6568-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)

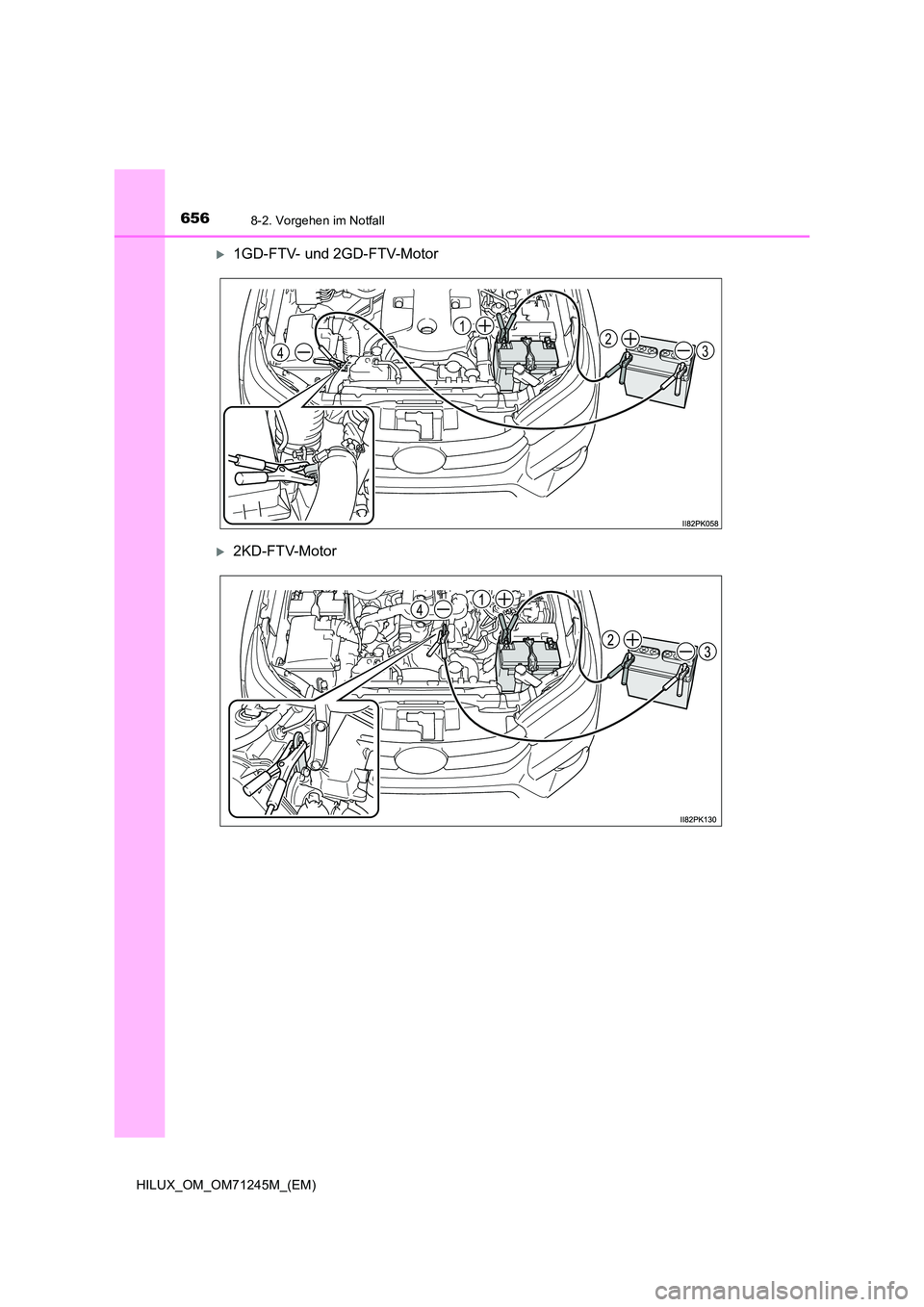

1GD-FTV- und 2GD-FTV-Motor
2KD-FTV-Motor
