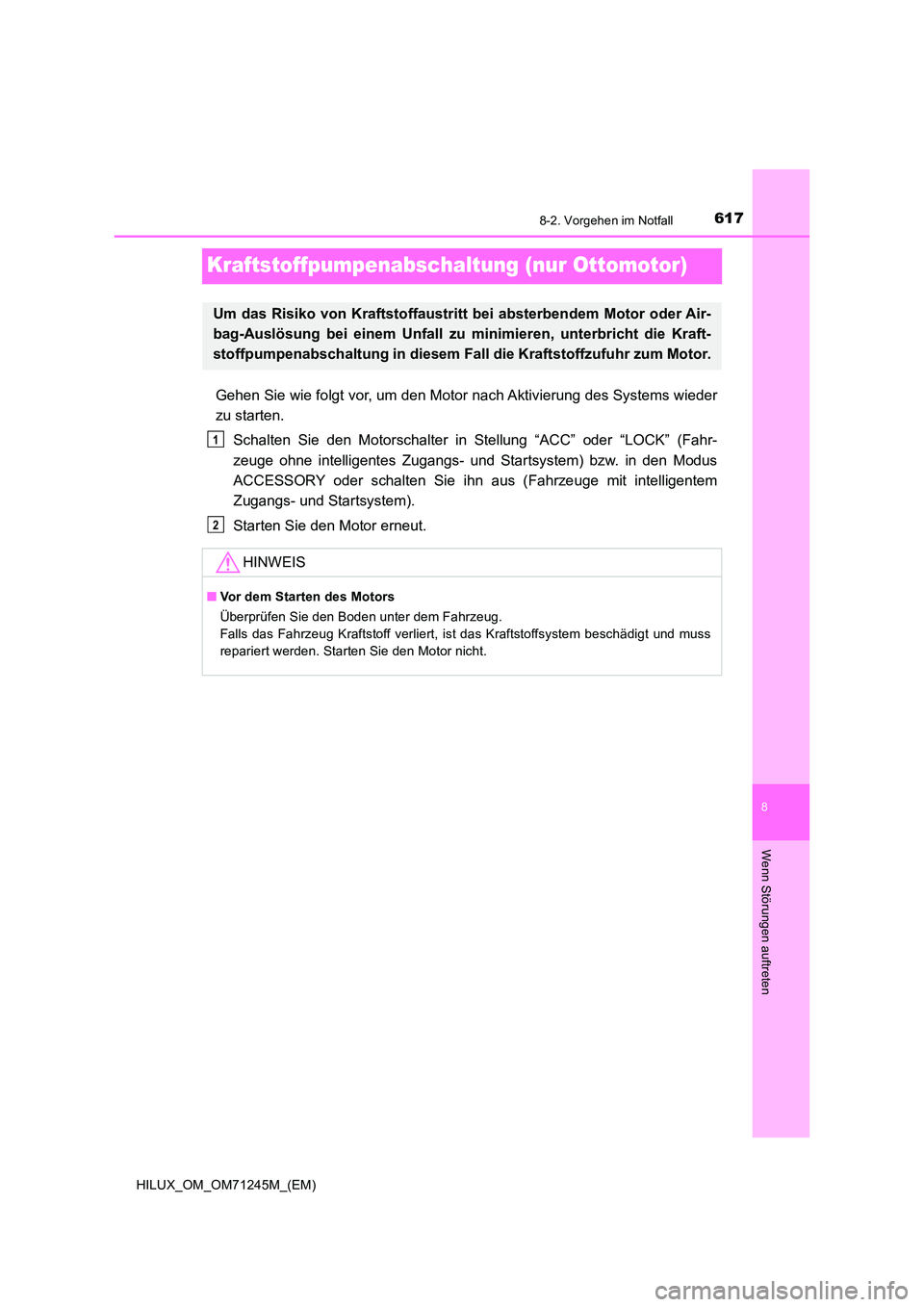

6178-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
8
Wenn Störungen auftreten
Kraftstoffpumpenabschaltung (nur Ottomotor)
Gehen Sie wie folgt vor, um den Motor nach Aktivierung des Systems wieder
zu starten.
Schalten Sie den Motorschalter in Stellung “ACC” oder “LOCK” (Fahr-
zeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus
ACCESSORY oder schalten Sie ihn aus (Fahrzeuge mit intelligentem
Zugangs- und Startsystem).
Starten Sie den Motor erneut.
Um das Risiko von Kraftstoffaustrit t bei absterbendem Motor oder Air-
bag-Auslösung bei einem Unfall zu minimieren, unterbricht die Kraft-
stoffpumpenabschaltung in diesem Fa ll die Kraftstoffzufuhr zum Motor.
HINWEIS
■Vor dem Starten des Motors
Überprüfen Sie den Boden unter dem Fahrzeug.
Falls das Fahrzeug Kraftstoff verliert, ist das Kraftstoffsystem beschädigt und muss
repariert werden. Starten Sie den Motor nicht.
1
2

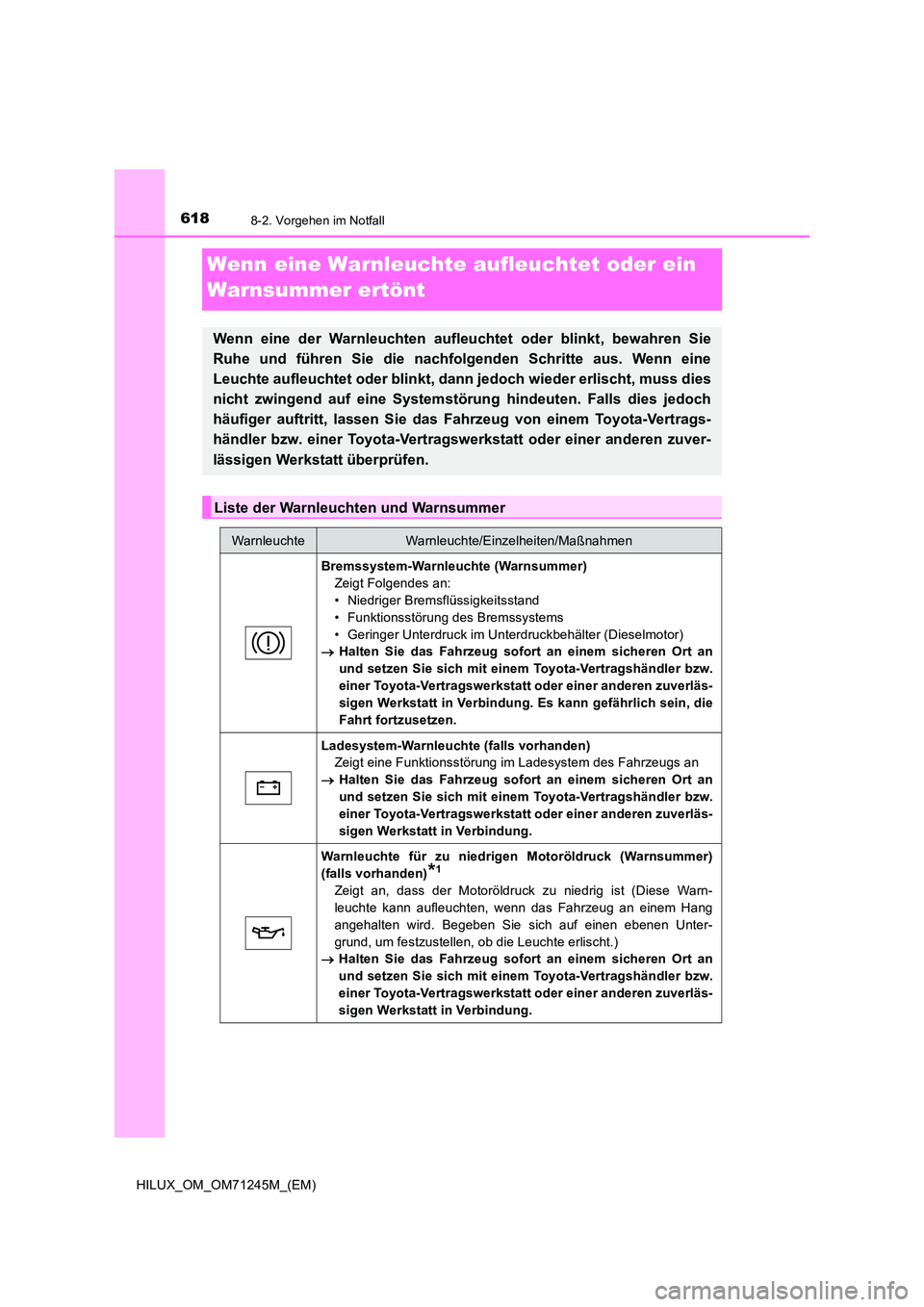

6188-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie
Ruhe und führen Sie die nachfolg enden Schritte aus. Wenn eine
Leuchte aufleuchtet oder blinkt, dann jedoch wieder erlischt, muss dies
nicht zwingend auf eine Systemstörung hindeuten. Falls dies jedoch
häufiger auftritt, lassen Sie das Fa hrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Bremssystem-Warnleuchte (Warnsummer)
Zeigt Folgendes an:
• Niedriger Bremsflüssigkeitsstand
• Funktionsstörung des Bremssystems
• Geringer Unterdruck im Unterdruckbehälter (Dieselmotor)
 Halten Sie das Fahrzeug sofort an einem sicheren Ort an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung. Es kann gefährlich sein, die
Fahrt fortzusetzen.
Ladesystem-Warnleuchte (falls vorhanden)
Zeigt eine Funktionsstörung im Ladesystem des Fahrzeugs an
 Halten Sie das Fahrzeug sofort an einem sicheren Ort an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung.
Warnleuchte für zu niedrigen Motoröldruck (Warnsummer)
(falls vorhanden)*1
Zeigt an, dass der Motoröldruck zu niedrig ist (Diese Warn-
leuchte kann aufleuchten, wenn das Fahrzeug an einem Hang
angehalten wird. Begeben Sie sich auf einen ebenen Unter-
grund, um festzustellen, ob die Leuchte erlischt.)
 Halten Sie das Fahrzeug sofort an einem sicheren Ort an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung.

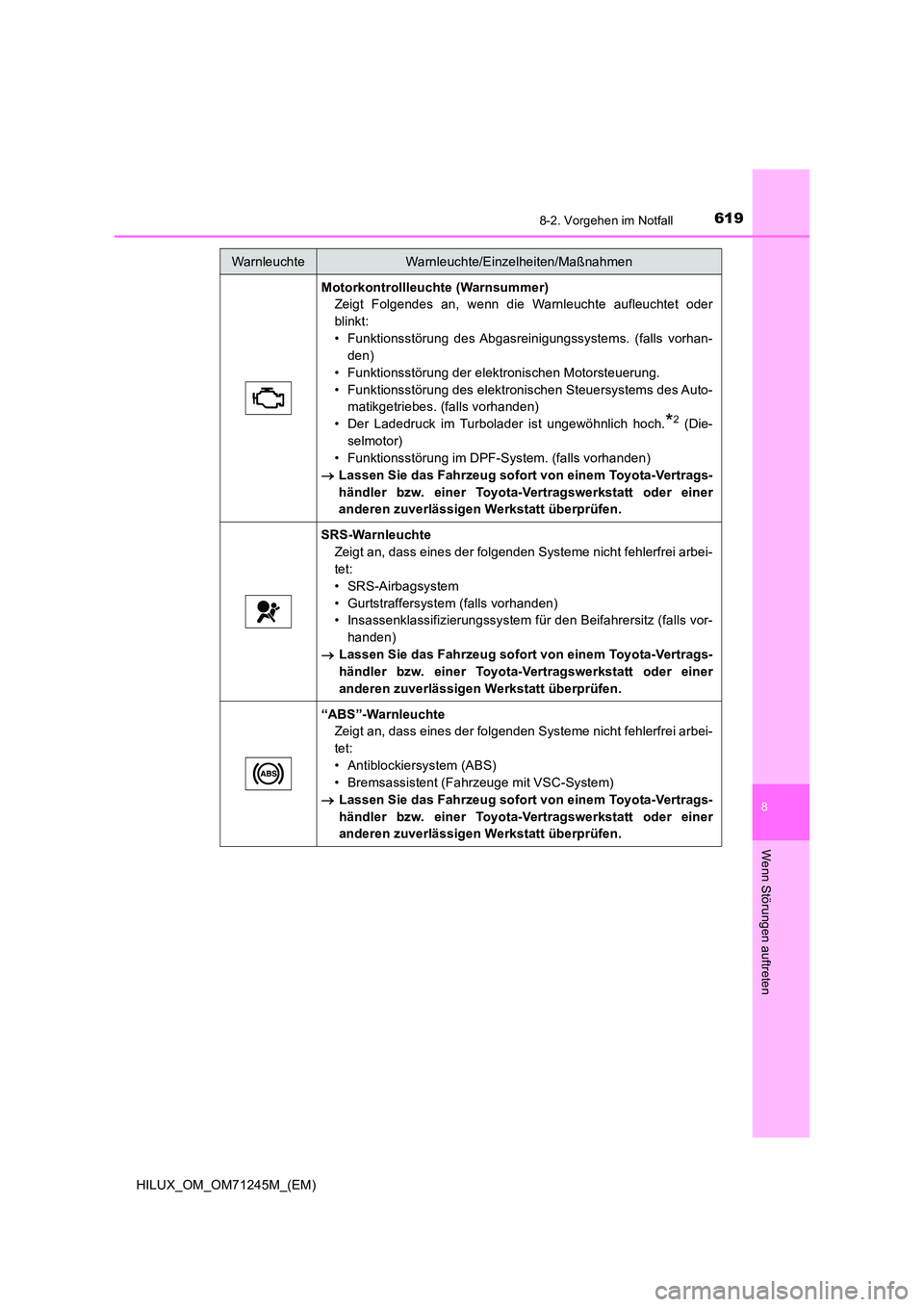

6198-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
8
Wenn Störungen auftreten
Motorkontrollleuchte (Warnsummer)
Zeigt Folgendes an, wenn die Warnleuchte aufleuchtet oder
blinkt:
• Funktionsstörung des Abgasreinigungssystems. (falls vorhan-
den)
• Funktionsstörung der elektronischen Motorsteuerung.
• Funktionsstörung des elektronischen Steuersystems des Auto-
matikgetriebes. (falls vorhanden)
• Der Ladedruck im Turbolader ist ungewöhnlich hoch.*2 (Die-
selmotor)
• Funktionsstörung im DPF-System. (falls vorhanden)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
SRS-Warnleuchte
Zeigt an, dass eines der folgenden Systeme nicht fehlerfrei arbei-
tet:
• SRS-Airbagsystem
• Gurtstraffersystem (falls vorhanden)
• Insassenklassifizierungssystem für den Beifahrersitz (falls vor-
handen)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
“ABS”-Warnleuchte
Zeigt an, dass eines der folgenden Systeme nicht fehlerfrei arbei-
tet:
• Antiblockiersystem (ABS)
• Bremsassistent (Fahrzeuge mit VSC-System)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

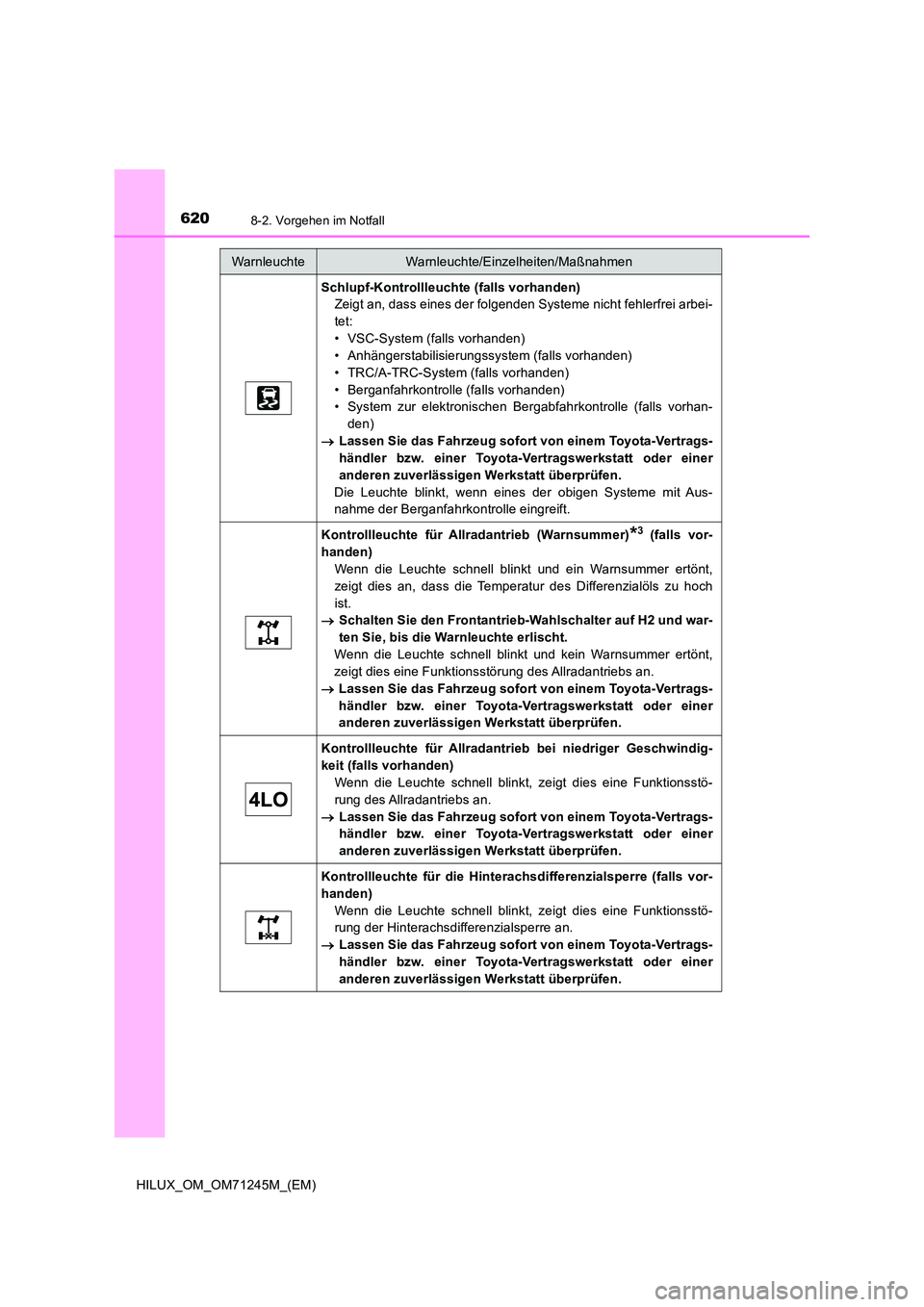

6208-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
Schlupf-Kontrollleuchte (falls vorhanden)
Zeigt an, dass eines der folgenden Systeme nicht fehlerfrei arbei-
tet:
• VSC-System (falls vorhanden)
• Anhängerstabilisierungssystem (falls vorhanden)
• TRC/A-TRC-System (falls vorhanden)
• Berganfahrkontrolle (falls vorhanden)
• System zur elektronischen Bergabfahrkontrolle (falls vorhan-
den)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Die Leuchte blinkt, wenn eines der obigen Systeme mit Aus-
nahme der Berganfahrkontrolle eingreift.
Kontrollleuchte für Allradantrieb (Warnsummer)*3 (falls vor-
handen)
Wenn die Leuchte schnell blinkt und ein Warnsummer ertönt,
zeigt dies an, dass die Temperatur des Differenzialöls zu hoch
ist.
 Schalten Sie den Frontantrieb-Wahlschalter auf H2 und war-
ten Sie, bis die Warnleuchte erlischt.
Wenn die Leuchte schnell blinkt und kein Warnsummer ertönt,
zeigt dies eine Funktionsstörung des Allradantriebs an.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Kontrollleuchte für Allradantrieb bei niedriger Geschwindig-
keit (falls vorhanden)
Wenn die Leuchte schnell blinkt, zeigt dies eine Funktionsstö-
rung des Allradantriebs an.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Kontrollleuchte für die Hinterachsdifferenzialsperre (falls vor-
handen)
Wenn die Leuchte schnell blinkt, zeigt dies eine Funktionsstö-
rung der Hinterachsdifferenzialsperre an.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

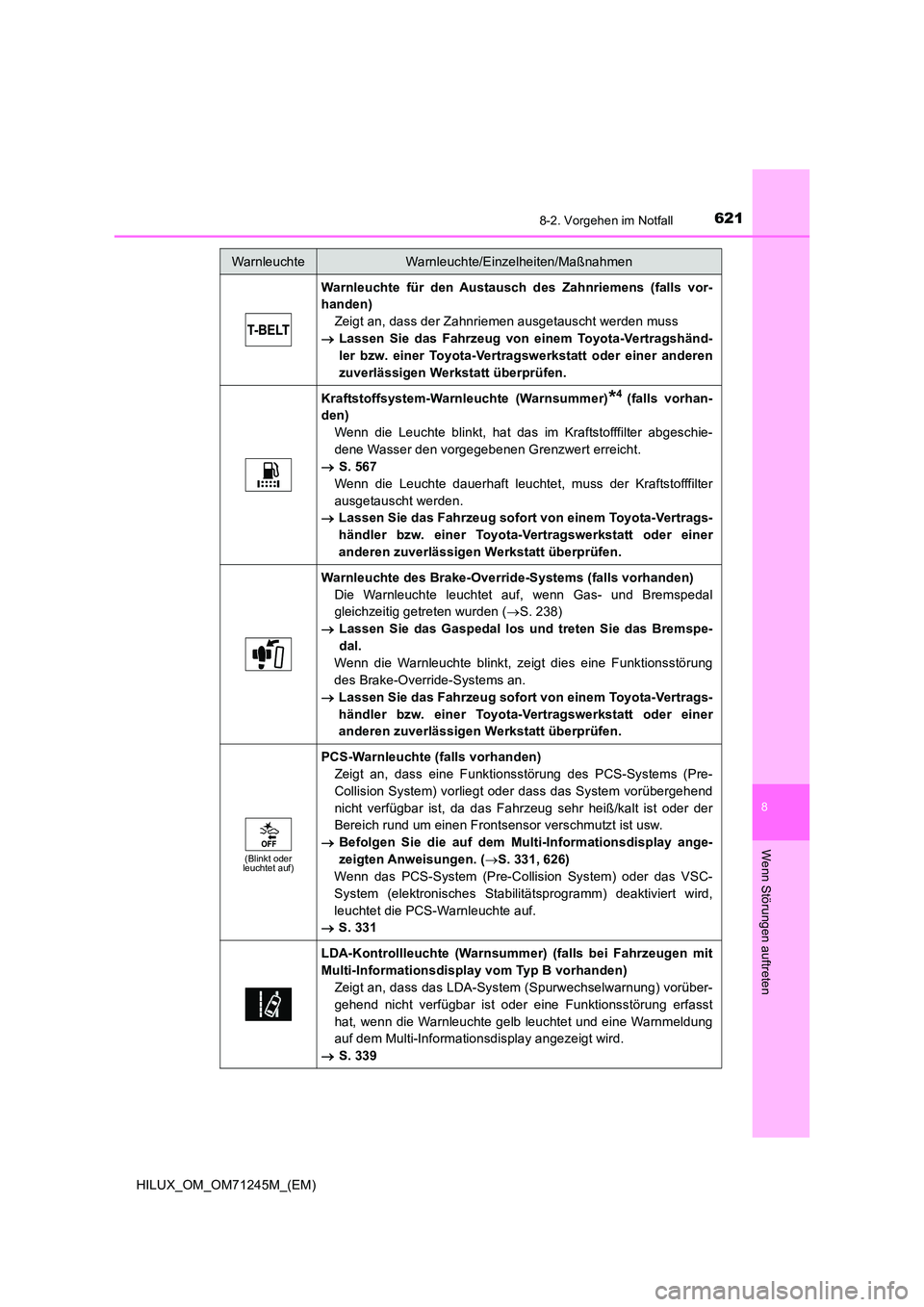

6218-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
8
Wenn Störungen auftreten
Warnleuchte für den Austausch des Zahnriemens (falls vor-
handen)
Zeigt an, dass der Zahnriemen ausgetauscht werden muss
 Lassen Sie das Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
Kraftstoffsystem-Warnleuchte (Warnsummer)*4 (falls vorhan-
den)
Wenn die Leuchte blinkt, hat das im Kraftstofffilter abgeschie-
dene Wasser den vorgegebenen Grenzwert erreicht.
 S. 567
Wenn die Leuchte dauerhaft leuchtet, muss der Kraftstofffilter
ausgetauscht werden.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Warnleuchte des Brake-Override-Systems (falls vorhanden)
Die Warnleuchte leuchtet auf, wenn Gas- und Bremspedal
gleichzeitig getreten wurden ( S. 238)
 Lassen Sie das Gaspedal los und treten Sie das Bremspe-
dal.
Wenn die Warnleuchte blinkt, zeigt dies eine Funktionsstörung
des Brake-Override-Systems an.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
(Blinkt oder leuchtet auf)
PCS-Warnleuchte (falls vorhanden)
Zeigt an, dass eine Funktionsstörung des PCS-Systems (Pre-
Collision System) vorliegt oder dass das System vorübergehend
nicht verfügbar ist, da das Fahrzeug sehr heiß/kalt ist oder der
Bereich rund um einen Frontsensor verschmutzt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay ange-
zeigten Anweisungen. ( S. 331, 626)
Wenn das PCS-System (Pre-Collision System) oder das VSC-
System (elektronisches Stabilitätsprogramm) deaktiviert wird,
leuchtet die PCS-Warnleuchte auf.
 S. 331
LDA-Kontrollleuchte (Warnsummer) (falls bei Fahrzeugen mit
Multi-Informationsdisplay vom Typ B vorhanden)
Zeigt an, dass das LDA-System (Spurwechselwarnung) vorüber-
gehend nicht verfügbar ist oder eine Funktionsstörung erfasst
hat, wenn die Warnleuchte gelb leuchtet und eine Warnmeldung
auf dem Multi-Informationsdisplay angezeigt wird.
 S. 339
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

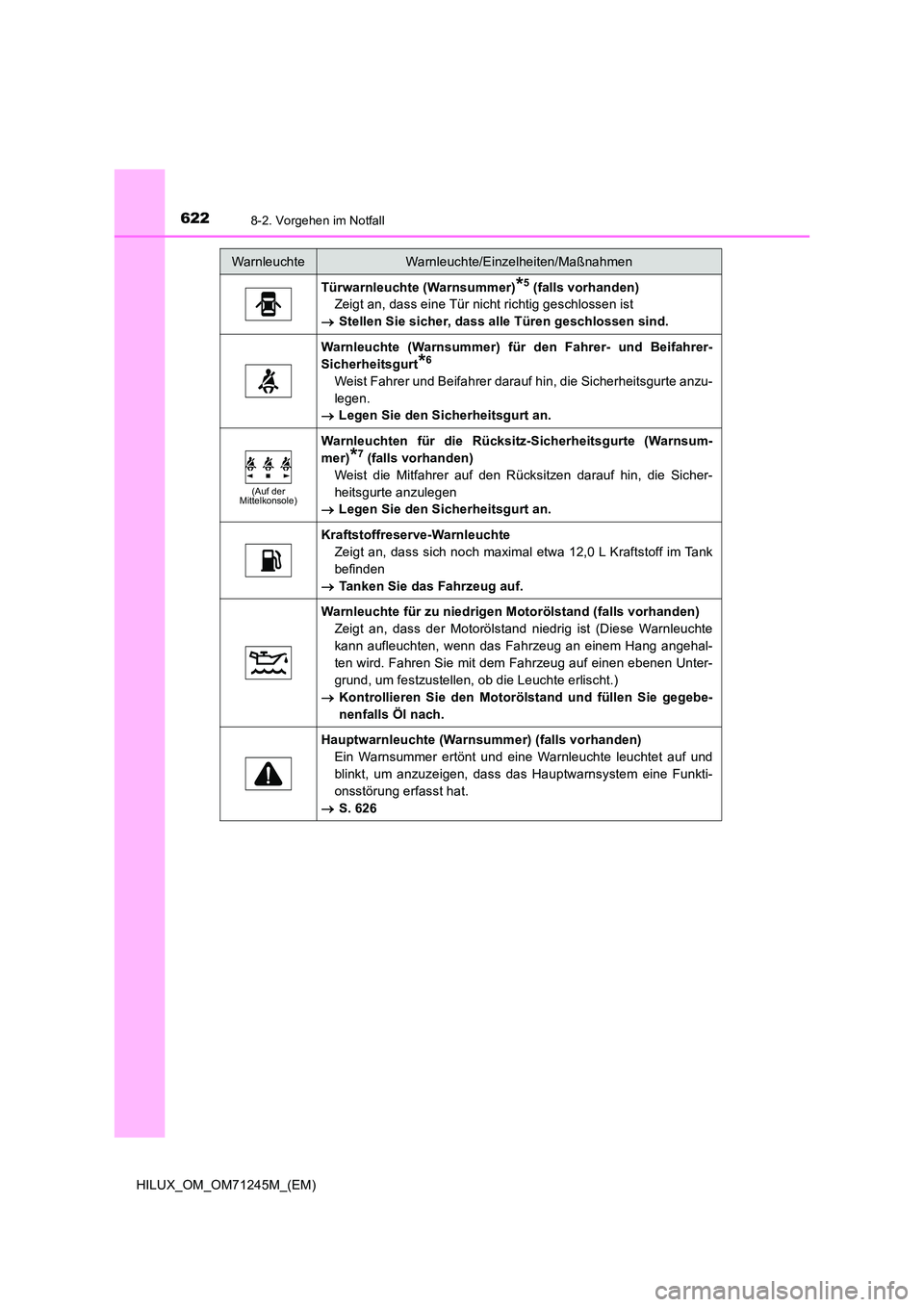

6228-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
Türwarnleuchte (Warnsummer)*5 (falls vorhanden)
Zeigt an, dass eine Tür nicht richtig geschlossen ist
 Stellen Sie sicher, dass alle Türen geschlossen sind.
Warnleuchte (Warnsummer) für den Fahrer- und Beifahrer-
Sicherheitsgurt*6
Weist Fahrer und Beifahrer darauf hin, die Sicherheitsgurte anzu-
legen.
 Legen Sie den Sicherheitsgurt an.
(Auf der Mittelkonsole)
Warnleuchten für die Rücksitz-Sicherheitsgurte (Warnsum-
mer)*7 (falls vorhanden)
Weist die Mitfahrer auf den Rücksitzen darauf hin, die Sicher-
heitsgurte anzulegen
 Legen Sie den Sicherheitsgurt an.
Kraftstoffreserve-Warnleuchte
Zeigt an, dass sich noch maximal etwa 12,0 L Kraftstoff im Tank
befinden
 Tanken Sie das Fahrzeug auf.
Warnleuchte für zu niedrigen Motorölstand (falls vorhanden)
Zeigt an, dass der Motorölstand niedrig ist (Diese Warnleuchte
kann aufleuchten, wenn das Fahrzeug an einem Hang angehal-
ten wird. Fahren Sie mit dem Fahrzeug auf einen ebenen Unter-
grund, um festzustellen, ob die Leuchte erlischt.)
 Kontrollieren Sie den Motorölstand und füllen Sie gegebe-
nenfalls Öl nach.
Hauptwarnleuchte (Warnsummer) (falls vorhanden)
Ein Warnsummer ertönt und eine Warnleuchte leuchtet auf und
blinkt, um anzuzeigen, dass das Hauptwarnsystem eine Funkti-
onsstörung erfasst hat.
 S. 626
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

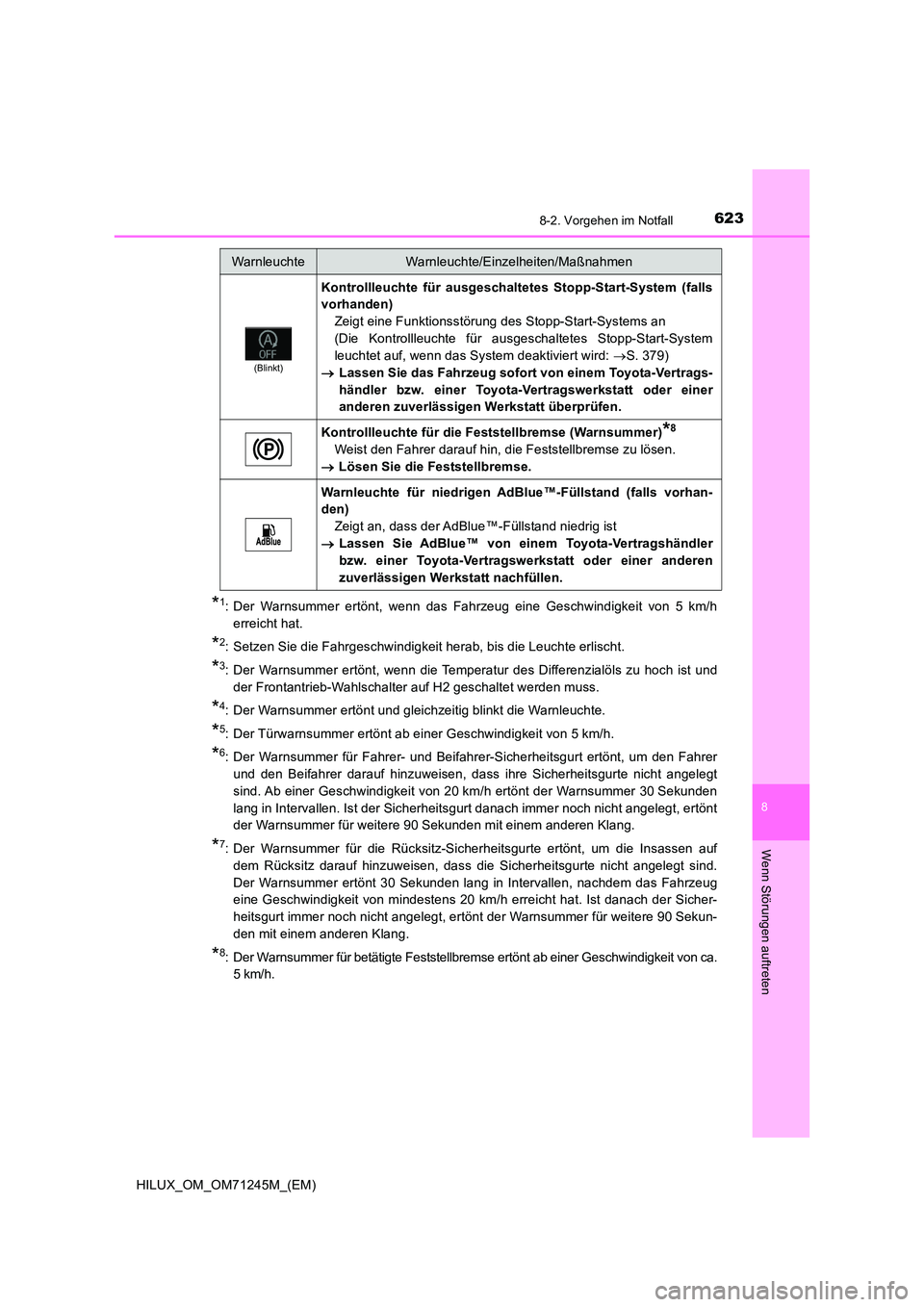

6238-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
8
Wenn Störungen auftreten
*1: Der Warnsummer ertönt, wenn das Fahrzeug eine Geschwindigkeit von 5 km/h
erreicht hat.
*2: Setzen Sie die Fahrgeschwindigkeit herab, bis die Leuchte erlischt.
*3: Der Warnsummer ertönt, wenn die Temperatur des Differenzialöls zu hoch ist und
der Frontantrieb-Wahlschalter auf H2 geschaltet werden muss.
*4: Der Warnsummer ertönt und gleichzeitig blinkt die Warnleuchte.
*5: Der Türwarnsummer ertönt ab einer Geschwindigkeit von 5 km/h.
*6: Der Warnsummer für Fahrer- und Beifahrer-Sicherheitsgurt ertönt, um den Fahrer
und den Beifahrer darauf hinzuweisen, dass ihre Sicherheitsgurte nicht angelegt
sind. Ab einer Geschwindigkeit von 20 km/h ertönt der Warnsummer 30 Sekunden
lang in Intervallen. Ist der Sicherheitsgurt danach immer noch nicht angelegt, ertönt
der Warnsummer für weitere 90 Sekunden mit einem anderen Klang.
*7: Der Warnsummer für die Rücksitz-Sicherheitsgurte ertönt, um die Insassen auf
dem Rücksitz darauf hinzuweisen, dass die Sicherheitsgurte nicht angelegt sind.
Der Warnsummer ertönt 30 Sekunden lang in Intervallen, nachdem das Fahrzeug
eine Geschwindigkeit von mindestens 20 km/h erreicht hat. Ist danach der Sicher-
heitsgurt immer noch nicht angelegt, ertönt der Warnsummer für weitere 90 Sekun-
den mit einem anderen Klang.
*8: Der Warnsummer für betätigte Feststellbremse ertönt ab einer Geschwindigkeit von ca.
5km/h.
(Blinkt)
Kontrollleuchte für ausgeschaltetes Stopp-Start-System (falls
vorhanden)
Zeigt eine Funktionsstörung des Stopp-Start-Systems an
(Die Kontrollleuchte für ausgeschaltetes Stopp-Start-System
leuchtet auf, wenn das System deaktiviert wird: S. 379)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Kontrollleuchte für die Feststellbremse (Warnsummer)*8
Weist den Fahrer darauf hin, die Feststellbremse zu lösen.
 Lösen Sie die Feststellbremse.
Warnleuchte für niedrigen AdBlue™-Füllstand (falls vorhan-
den)
Zeigt an, dass der AdBlue™-Füllstand niedrig ist
 Lassen Sie AdBlue™ von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt nachfüllen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

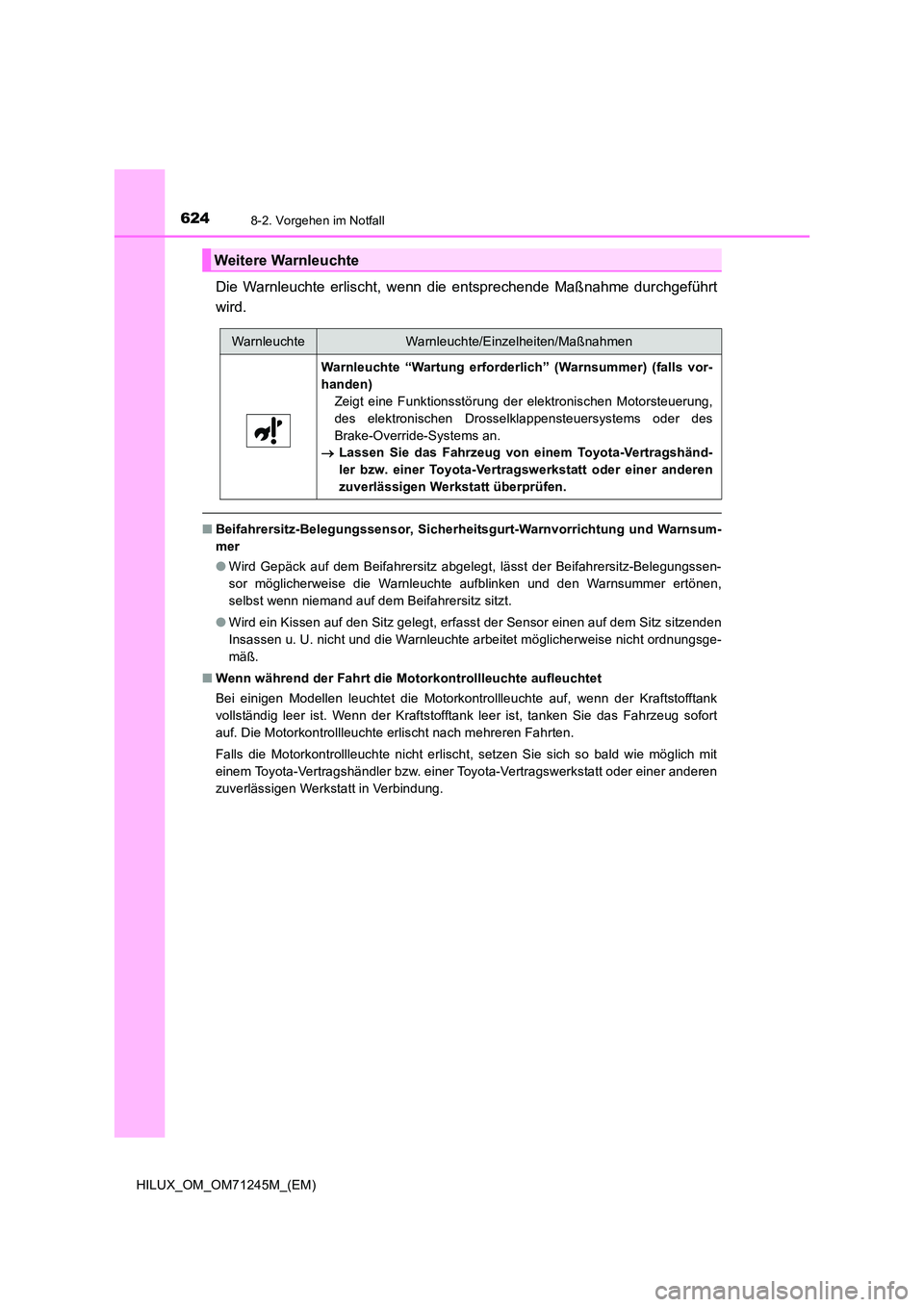

6248-2. Vorgehen im Notfall
HILUX_OM_OM71245M_(EM)
Die Warnleuchte erlischt, wenn die entsprechende Maßnahme durchgeführt
wird.
■ Beifahrersitz-Belegungssensor, Sicherheitsgurt-Warnvorrichtung und Warnsum-
mer
● Wird Gepäck auf dem Beifahrersitz abgelegt, lässt der Beifahrersitz-Belegungssen-
sor möglicherweise die Warnleuchte aufblinken und den Warnsummer ertönen,
selbst wenn niemand auf dem Beifahrersitz sitzt.
● Wird ein Kissen auf den Sitz gelegt, erfasst der Sensor einen auf dem Sitz sitzenden
Insassen u. U. nicht und die Warnleuchte arbeitet möglicherweise nicht ordnungsge-
mäß.
■ Wenn während der Fahrt die Motorkontrollleuchte aufleuchtet
Bei einigen Modellen leuchtet die Motorkontrollleuchte auf, wenn der Kraftstofftank
vollständig leer ist. Wenn der Kraftstofftank leer ist, tanken Sie das Fahrzeug sofort
auf. Die Motorkontrollleuchte erlischt nach mehreren Fahrten.
Falls die Motorkontrollleuchte nicht erlischt, setzen Sie sich so bald wie möglich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
Weitere Warnleuchte
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Warnleuchte “Wartung erforderlich” (Warnsummer) (falls vor-
handen)
Zeigt eine Funktionsstörung der elektronischen Motorsteuerung,
des elektronischen Drosselklappensteuersystems oder des
Brake-Override-Systems an.
 Lassen Sie das Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
