2017 Peugeot 3008 Hybrid 4 Manualul de utilizare (in Romanian)

319
3008-2_ro_Chap08_en cas-de-panne_ed01-2016

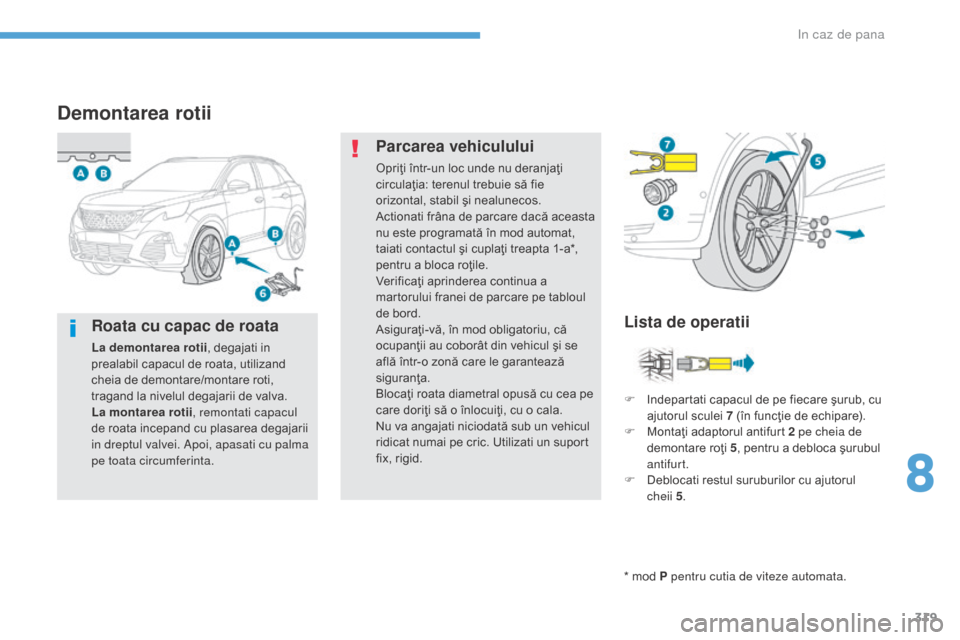

Demontarea rotii
* mod P pentru cutia de viteze automata.
Lista de operatii
Parcarea vehiculului
Opriţi într-un loc unde nu deranjaţi
circulaţia: terenul trebuie să fie
orizontal, stabil şi nealunecos.
Actionati frâna de parcare dacă aceasta
nu este programată în mod automat,
taiati contactul şi cuplaţi treapta 1-a*,
pentru a bloca roţile.
Verificaţi aprinderea continua a
martorului franei de parcare pe tabloul
de bord.
Asiguraţi-vă, în mod obligatoriu, că
ocupanţii au coborât din vehicul şi se
află într-o zonă care le garantează
siguranţa.
Blocaţi roata diametral opusă cu cea pe
care doriţi să o înlocuiţi, cu o cala.
Nu va angajati niciodată sub un vehicul
ridicat numai pe cric. Utilizati un suport
fix, rigid.
F

I
ndepartati capacul de pe fiecare şurub, cu
ajutorul sculei 7 (în funcţie de echipare).
F

M
ontaţi adaptorul antifurt 2 pe cheia de
demontare roţi 5 , pentru a debloca şurubul
antifurt.
F

D
eblocati restul suruburilor cu ajutorul
cheii


5.
Roata cu capac de roata
La demontarea rotii , degajati in
prealabil capacul de roata, utilizand
cheia de demontare/montare roti,
tragand la nivelul degajarii de valva.
La montarea rotii , remontati capacul
de roata incepand cu plasarea degajarii
in dreptul valvei. Apoi, apasati cu palma
pe toata circumferinta.
8
In caz de pana

320
3008-2_ro_Chap08_en cas-de-panne_ed01-2016

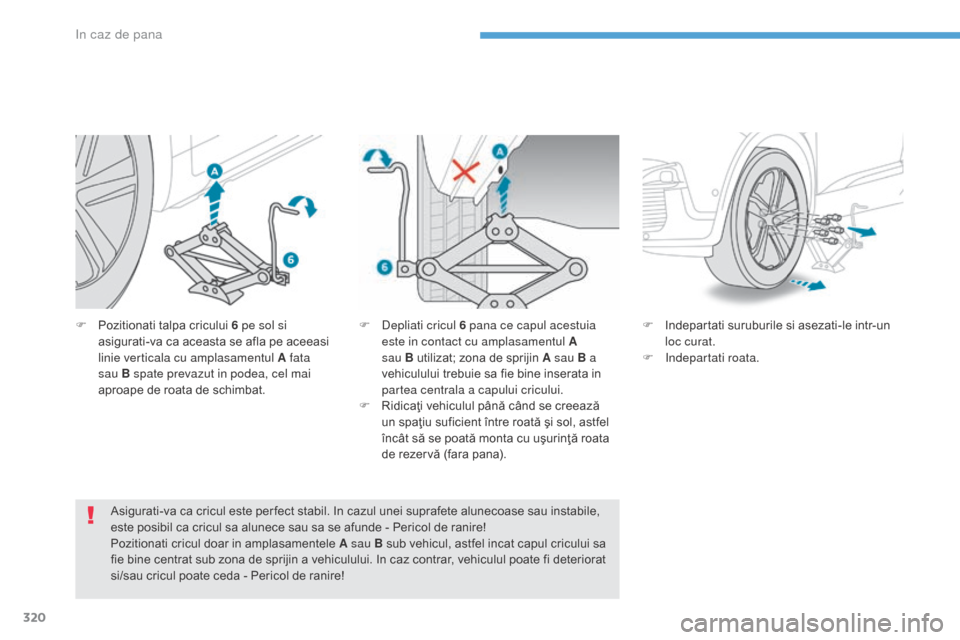

F Pozitionati talpa cricului 6 pe sol si asigurati-va ca aceasta se afla pe aceeasi
linie verticala cu amplasamentul A fata
sau B spate prevazut in podea, cel mai
aproape de roata de schimbat.
Asigurati-va ca cricul este per fect stabil. In cazul unei suprafete alunecoase sau instabile,
este posibil ca cricul sa alunece sau sa se afunde - Pericol de ranire!
Pozitionati cricul doar in amplasamentele A sau B sub vehicul, astfel incat capul cricului sa
fie bine centrat sub zona de sprijin a vehiculului. In caz contrar, vehiculul poate fi deteriorat
si/sau cricul poate ceda - Pericol de ranire! F
I ndepartati suruburile si asezati-le intr-un
loc curat.
F

I
ndepartati roata.
F
D epliati cricul 6 pana ce capul acestuia
este in contact cu amplasamentul A
sau B utilizat; zona de sprijin A sau B a
vehiculului trebuie sa fie bine inserata in
partea centrala a capului cricului.
F

R
idicaţi vehiculul până când se creează
un spaţiu suficient între roată şi sol, astfel
încât să se poată monta cu uşurinţă roata
de rezervă (fara pana).
In caz de pana

321
3008-2_ro_Chap08_en cas-de-panne_ed01-2016

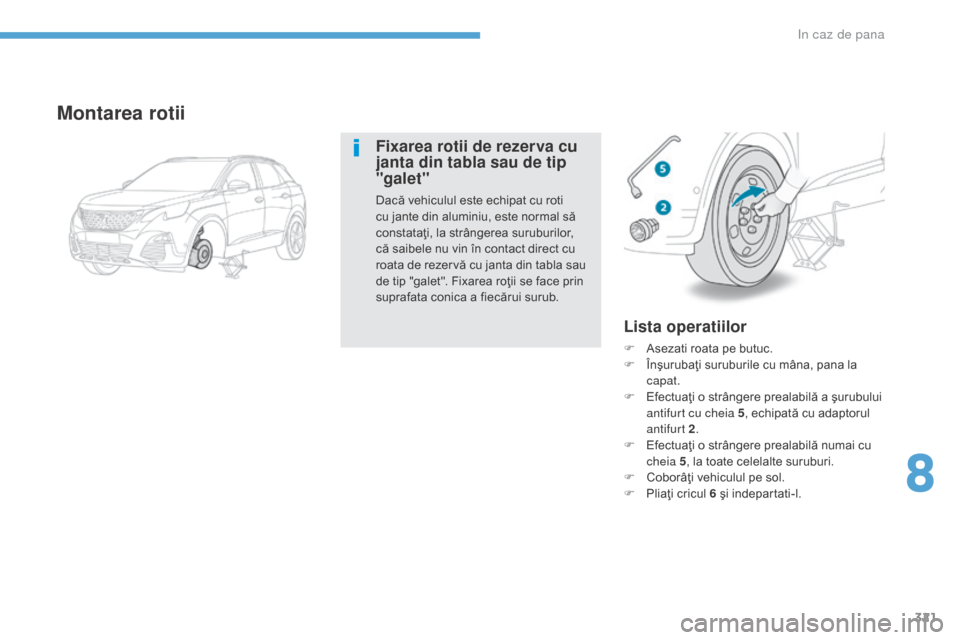

Lista operatiilor
F Asezati roata pe butuc.
F Î nşurubaţi suruburile cu mâna, pana la
capat.
F

E
fectuaţi o strângere prealabilă a şurubului
antifurt cu cheia 5 , echipată cu adaptorul
antifurt 2 .
F

E
fectuaţi o strângere prealabilă numai cu
cheia 5 , la toate celelalte suruburi.
F

C
oborâţi vehiculul pe sol.
F

P
liaţi cricul 6 şi indepartati-l.
Montarea rotii
Fixarea rotii de rezerva cu
janta din tabla sau de tip
"galet"
Dacă vehiculul este echipat cu roti
cu jante din aluminiu, este normal să
constataţi, la strângerea suruburilor,
că saibele nu vin în contact direct cu
roata de rezervă cu janta din tabla sau
de tip "galet". Fixarea roţii se face prin
suprafata conica a fiecărui surub.
8
In caz de pana

322
3008-2_ro_Chap08_en cas-de-panne_ed01-2016

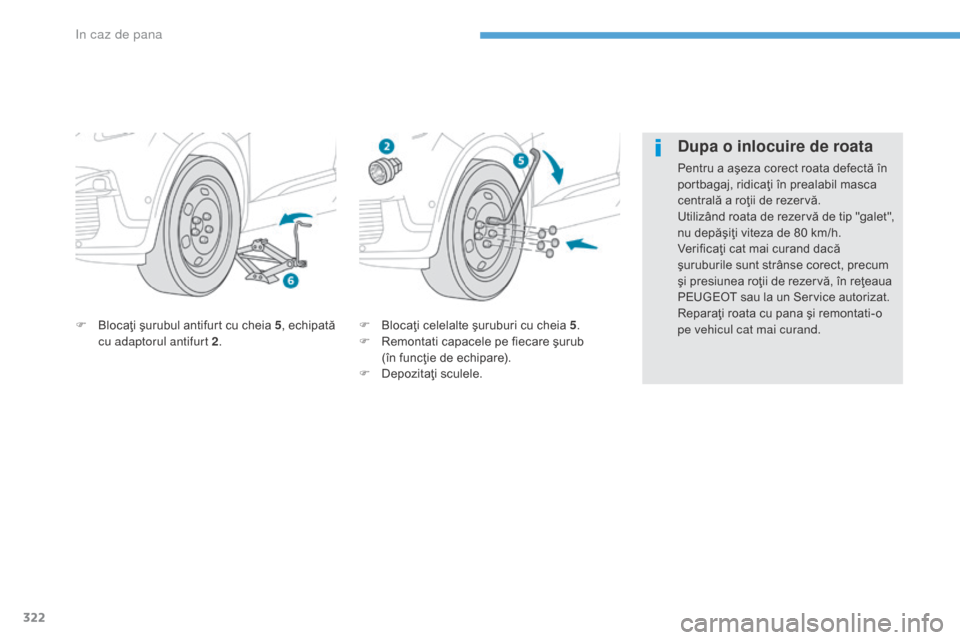

F Blocaţi celelalte şuruburi cu cheia 5.
F R emontati capacele pe fiecare şurub
(în funcţie de echipare).
F

D
epozitaţi sculele.
F
B
locaţi şurubul antifurt cu cheia 5
, echipată
cu adaptorul antifurt 2 .
Dupa o inlocuire de roata
Pentru a aşeza corect roata defectă în
portbagaj, ridicaţi în prealabil masca
centrală a roţii de rezervă.
Utilizând roata de rezervă de tip "galet",
nu depăşiţi viteza de 80 km/h.
Verificaţi cat mai curand dacă
şuruburile sunt strânse corect, precum
şi presiunea roţii de rezervă, în reţeaua
PEUGEOT sau la un Service autorizat.
Reparaţi roata cu pana şi remontati-o
pe vehicul cat mai curand.
In caz de pana

323
3008-2_ro_Chap08_en cas-de-panne_ed01-2016

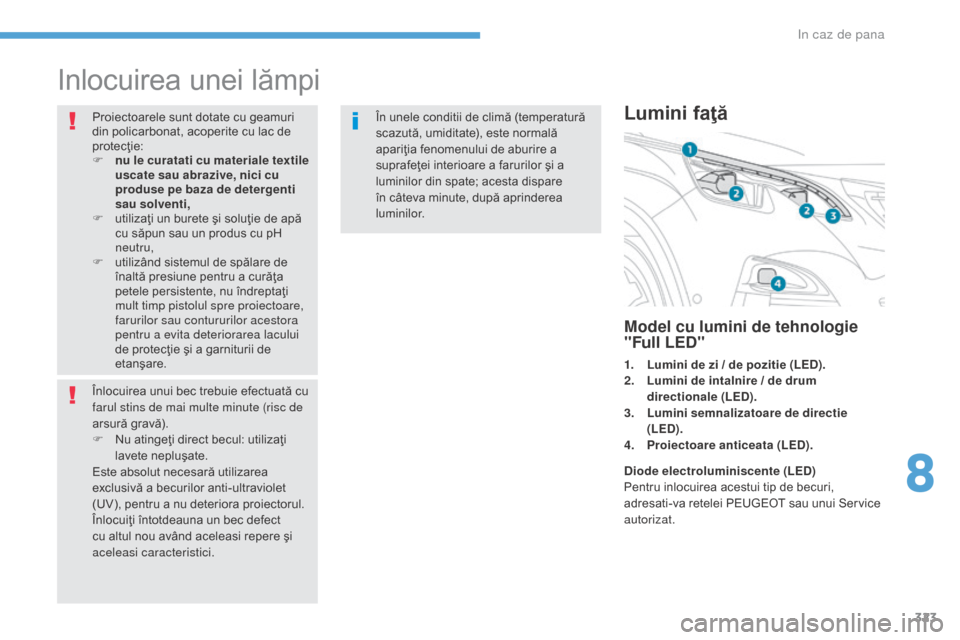

Inlocuirea unei lămpi
Proiectoarele sunt dotate cu geamuri
din policarbonat, acoperite cu lac de
protecţie:
F
n
u le curatati cu materiale textile
uscate sau abrazive, nici cu
produse pe baza de detergenti
sau solventi,
F

u
tilizaţi un burete şi soluţie de apă
cu săpun sau un produs cu pH
neutru,
F

u
tilizând sistemul de spălare de
înaltă presiune pentru a curăţa
petele persistente, nu îndreptaţi
mult timp pistolul spre proiectoare,
farurilor sau contururilor acestora
pentru a evita deteriorarea lacului
de protecţie şi a garniturii de
etanşare.
Înlocuirea unui bec trebuie efectuată cu
farul stins de mai multe minute (risc de
arsură gravă).
F

N
u atingeţi direct becul: utilizaţi
lavete nepluşate.
Este absolut necesară utilizarea
exclusivă a becurilor anti-ultraviolet
(UV), pentru a nu deteriora proiectorul.
Înlocuiţi întotdeauna un bec defect
cu altul nou având aceleasi repere şi
aceleasi caracteristici.Lumini faţă
Model cu lumini de tehnologie
"Full LED"
1. Lumini de zi / de pozitie (LED).
2. L umini de intalnire / de drum
directionale (LED).
3.
L

umini semnalizatoare de directie
(LED).
4.
P

roiectoare anticeata (LED).
În unele conditii de climă (temperatură
scazută, umiditate), este normală
apariţia fenomenului de aburire a
suprafeţei interioare a farurilor şi a
luminilor din spate; acesta dispare
în câteva minute, după aprinderea
luminilor.
Diode electroluminiscente (LED)
Pentru inlocuirea acestui tip de becuri,
adresati-va retelei PEUGEOT sau unui Service
autorizat.
8
In caz de pana

324
3008-2_ro_Chap08_en cas-de-panne_ed01-2016

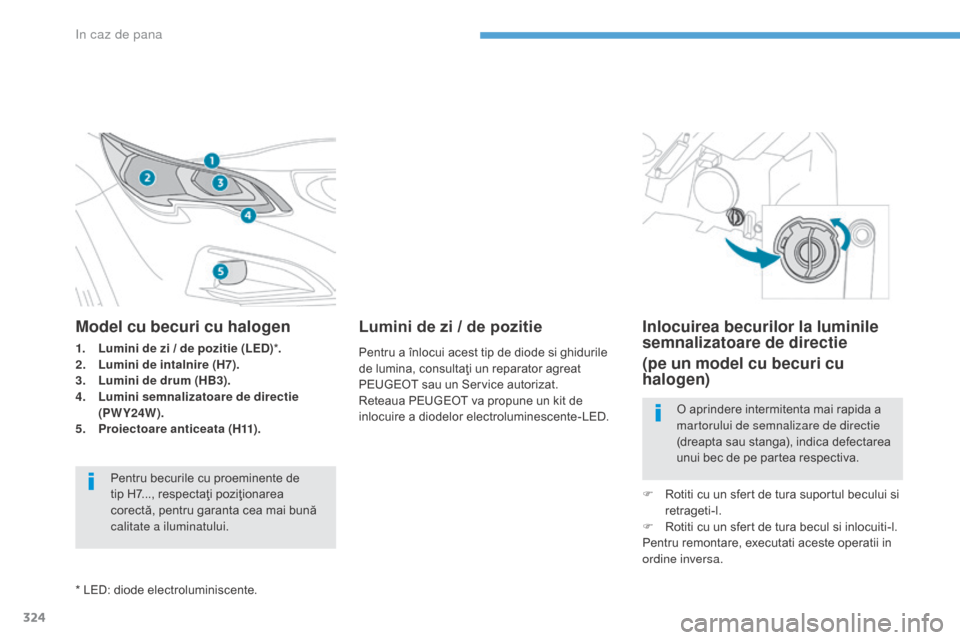

Model cu becuri cu halogen
1. Lumini de zi / de pozitie (LED)*.
2. L umini de intalnire (H7).
3.
L

umini de drum (HB3).
4.
L

umini semnalizatoare de directie
(PWY24W).
5.
P

roiectoare anticeata ( H11) .
Pentru becurile cu proeminente de
tip H7..., respectaţi poziţionarea
corectă, pentru garanta cea mai bună
calitate a iluminatului.
* LED: diode electroluminiscente.
Lumini de zi / de pozitie
Pentru a înlocui acest tip de diode si ghidurile
de lumina, consultaţi un reparator agreat
PEUGEOT sau un Service autorizat.
Reteaua PEUGEOT va propune un kit de
inlocuire a diodelor electroluminescente-LED.
Inlocuirea becurilor la luminile
semnalizatoare de directie
(pe un model cu becuri cu
halogen)
O aprindere intermitenta mai rapida a
martorului de semnalizare de directie
(dreapta sau stanga), indica defectarea
unui bec de pe partea respectiva.
F

R

otiti cu un sfert de tura suportul becului si
retrageti-l.
F

R

otiti cu un sfert de tura becul si inlocuiti-l.
Pentru remontare, executati aceste operatii in
ordine inversa.
In caz de pana

325
3008-2_ro_Chap08_en cas-de-panne_ed01-2016
Becurile de culoarea chihlimbarului,
cum sunt cele de la semnalizatoarele
de direcţie, trebuie înlocuite cu becuri
având caracteristicile şi culoarea
identică.
La remontare, închideţi cu atentie
capacul de protectie, pentru a asigura
etanşeitatea.Inlocuirea becurilor la luminile de
intalnire
(la modelele cu becuri cu
halogen)
F Scoateţi capacul de protecţie, trăgând de lamela.
F

T
rageti conectorul catre inapoi, pentru a-l
debransa.
F

T
rageti becul catre inapoi, pentru a-l
extrage.
F

I
nlocuiti becul.
Pentru remontare, efectuaţi aceste operaţii în
ordine inversa.
Inlocuirea becurilor la luminile de
drum
(la modelele cu becuri cu
halogen)
F Indepartati capacul de protectie, tragand de lamela.
F

R
otiti suportul becului cu un sfert de tura si
retrageti-l.
F

E
xtrageti becul si inlocuiti-l.
Pentru remontare, executati aceste operatii in
ordine inversa.
8
In caz de pana

326
3008-2_ro_Chap08_en cas-de-panne_ed01-2016

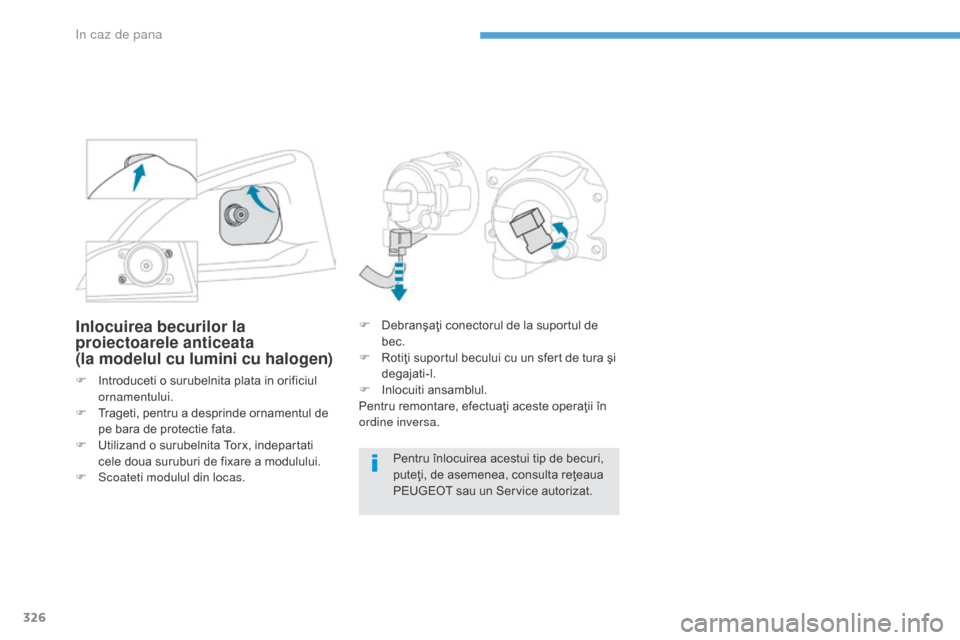

Inlocuirea becurilor la
proiectoarele anticeata
(la modelul cu lumini cu halogen)
F Introduceti o surubelnita plata in orificiul ornamentului.
F

T
rageti, pentru a desprinde ornamentul de
pe bara de protectie fata.
F

U
tilizand o surubelnita Torx, indepartati
cele doua suruburi de fixare a modulului.
F

S
coateti modulul din locas. F

D
ebranşaţi conectorul de la suportul de
bec.
F
R
otiţi suportul becului cu un sfert de tura şi
degajati-l.
F I nlocuiti ansamblul.
Pentru remontare, efectuaţi aceste operaţii în
ordine inversa.
Pentru înlocuirea acestui tip de becuri,
puteţi, de asemenea, consulta reţeaua
PEUGEOT sau un Service autorizat.
