2017 Peugeot 3008 Hybrid 4 Betriebsanleitung (in German)

183
3008-2_de_Chap05_securite_ed01-2016
Von PEUGEOT empfohlene Kindersitze
Klasse 0+: von der Gebur t bis 13 kgK lassen 2 und 3: von 15 bis 36 kg
L1
"RÖMER Baby-Safe Plus"
wird "entgegen der Fahrtrichtung" eingebaut. L5
"RÖMER KIDFIX XP"
Kann an den ISOFIX-Halterungen des Fahrzeugs befestigt werden.
Das Kind wird mit dem Sicherheitsgurt angeschnallt. L6
"GRACO Booster"
Das Kind wird mit dem Sicherheitsgurt angeschnallt.
PEUGEOT bietet eine Auswahl an empfohlenen Kindersitzen, die sich mit einem Dreipunktgurt
befestigen lassen.
5
Sicherheit

184
3008-2_de_Chap05_securite_ed01-2016
Einbau von Kindersitzen, die mit dem Sicherheitsgurt befestigt
werden
Gewicht des Kindes / Richtalter
Platz Beifahrer-Front-
Airbag Unter 13

kg
(Klasse 0


(b)
u n d 0 +)
Bis

≈

1


Jahr Von 9
bis 18 kg
(Klasse 1)
Von
1 bis ≈ 3 JahreVon 15
bis 25 kg
(Klasse 2)
Von
3 bis ≈ 6 JahreVon 22
bis 36 kg
(Klasse 3)
Von
6 bis ≈
1

0

Jahre
Reihe 1

(c) Beifahrersitz mit
Höhenverstellung*
Deaktiviert "OFF"
UUUU
Aktiviert "ON" XUF UFUF
Beifahrersitz ohne
Höhenverstellung** Deaktiviert "OFF"
UUUU
Aktiviert "ON" XUF UFUF
Reihe 2

(d) Platz hinter dem Fahrer
UUUU
Platz hinter dem
Beifahrer U
UUU
Platz hinten Mitte (e) UUUU
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die sich mit dem Sicherheitsgur t befestigen
lassen und als Universalsitze (a) je nach Gewicht des Kindes und Platz im Fahrzeug zugelassen sind.
* maximale Höhenposition
** Rückenlehne aufrecht gestellt
Sicherheit

185
3008-2_de_Chap05_securite_ed01-2016
U: Geeigneter Platz für einen Kindersitz, der sich mit dem Sicherheitsgur t befestigen lässt und
als "Universalsitz" zum Einbau "entgegen der
Fahrtrichtung" und/oder "in Fahrtrichtung"
zugelassen ist.
UF:

G
eeigneter Platz für den Einbau eines
Kindersitzes, der mit dem Sicherheitsgurt
befestigt wird und als Universalsitz "in
Fahrtrichtung" zugelassen ist.
X :

S
itzplatz für den Einbau eines Kindersitzes der
angegebenen Gewichtsklasse nicht geeignet. (a) U
niversal-Kindersitz: Kindersitz, der für alle
Fahrzeuge geeignet ist und sich mit Hilfe des
Sicherheitsgurtes einbauen lässt.
(b)
K

lasse 0: von der Gebur t bis 10 kg. Babyschalen
und Babytragetaschen dür fen nicht auf dem
Beifahrersitz vorne eingebaut werden.
(c)
E

rkundigen Sie sich nach der in Ihrem Land
geltenden Gesetzgebung, bevor Sie Ihr Kind auf
diesen Platz setzen.
(d)
U

m einen Kindersitz auf dem Rücksitz, entgegen
der Fahr trichtung oder in Fahr trichtung zu
installieren, richten Sie die Rückenlehne auf, um
ausreichend Platz zum Kindersitz und zu den
Beinen des Kindes zu lassen.
(e)
E

in Kindersitz mit Stützfuß darf niemals auf
diesem Platz installiert werden. Die Kopfstütze vor Einbau eines Kindersitzes
mit Rückenlehne auf einem Beifahrersitz
entfernen und verstauen.
Setzen Sie die Kopfstütze wieder ein, sobald
der Kindersitz entfernt worden ist.
5
Sicherheit

186
3008-2_de_Chap05_securite_ed01-2016
"ISOFIX"-Halterungen
Hierbei handelt es sich um drei Ösen an jedem Sitz:
-
z
wei durch eine Markierung gekennzeichnete
Ösen A zwischen Lehne und Sitzfläche des
Fahrzeugsitzes, Mit dem ISOFIX-System lässt sich der Kindersitz
sicher, stabil und schnell in Ihrem Fahrzeug
montieren.
Die ISOFIX-Kindersitze
sind mit zwei Rastarmen
ausgestattet, die sich in die beiden Ösen A einklinken
lassen.
Bestimmte Sitze ver fügen auch über einen Gur t
oben , der an der Öse B befestigt wird.
Für Ihr Fahrzeug gelten die aktuellen gesetzlichen
Bestimmungen für ISOFIX-Kindersitze.
Um den Kindersitz an dem TOP TETHER zu
befestigen:
-
d
ie Kopfstütze vor Einbau des Kindersitzes
auf diesem Sitzplatz entfernen und verstauen
(die Kopfstütze wieder einsetzen, sobald der
Kindersitz entfernt worden ist),
-
d
en Gur t des Kindersitzes hinter der
hochgestellten Rückenlehne des Sitzes mittig
durch die Öffnungen der Kopfstützenstangen
führen,
-
d
ie Halterung des oberen Gur ts an der Öse B
befestigen,
-
d
en oberen Gurt stramm ziehen.
-
e
ine Öse B,
die sich hinter dem Sitz befindet und
durch eine Markierung gekennzeichnet ist, und
der Befestigung des oberen Gur tes (Top Tether)
dient.
Ein falsch im Fahrzeug eingebauter
Kindersitz beeinträchtigt den Schutz des
Kindes bei einer Kollision.
Befolgen Sie bitte strikt die
Montageanweisungen, die in der mit dem
Kindersitz gelieferten Montageanleitung zu
finden sind. Beim Einbau eines ISOFIX Kindersitzes auf
dem linken Sitz der Rückbank sollten Sie vor
dessen Befestigung den Sicherheitsgurt in
Richtung Fahrzeugmitte drücken, damit die
Funktion des Gur tes nicht beeinträchtigt wird.
In der Übersicht der ISOFIX-Kindersitze
finden Sie die Einbaumöglichkeiten für
ISOFIX-Kindersitze in Ihrem Fahrzeug.
Die nachstehend aufgeführ ten Sitze sind mit den
vorschriftsgemäßen ISOFIX-Halterungen ausgerüstet.
Sicherheit

187
3008-2_de_Chap05_securite_ed01-2016

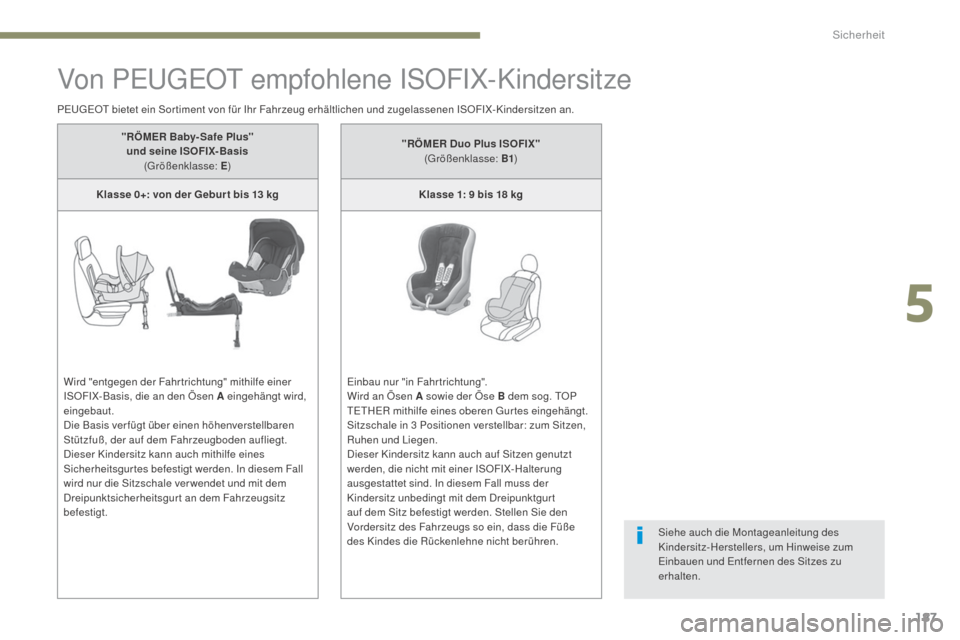

Von PEUGEOT empfohlene ISOFIX-Kindersitze
PEUGEOT bietet ein Sor timent von für Ihr Fahrzeug erhältlichen und zugelassenen ISOFIX- Kindersitzen an.Siehe auch die Montageanleitung des
Kindersitz-Herstellers, um Hinweise zum
Einbauen und Entfernen des Sitzes zu
erhalten.
"RÖMER Baby- Safe Plus"
und seine ISOFIX- Basis (Größenklasse: E )
Klasse 0+: von der Gebur t bis 13
kg
Wird "entgegen der Fahr trichtung" mithilfe einer
ISOFIX- Basis, die an den Ösen A eingehängt wird,
eingebaut.
Die Basis verfügt über einen höhenverstellbaren
Stützfuß, der auf dem Fahrzeugboden aufliegt.
Dieser Kindersitz kann auch mithilfe eines
Sicherheitsgur tes befestigt werden. In diesem Fall
wird nur die Sitzschale verwendet und mit dem
Dreipunktsicherheitsgurt an dem Fahrzeugsitz
befestigt. "RÖMER Duo Plus ISOFIX"
(Größenklasse: B1 )
Klasse 1: 9
bis 18 kg
Einbau nur "in Fahrtrichtung".
Wird an Ösen A sowie der Öse B dem sog. TOP
TETHER mithilfe eines oberen Gurtes eingehängt.
Sitzschale in 3


Positionen verstellbar: zum Sitzen,
Ruhen und Liegen.
Dieser Kindersitz kann auch auf Sitzen genutzt
werden, die nicht mit einer ISOFIX-Halterung
ausgestattet sind. In diesem Fall muss der
Kindersitz unbedingt mit dem Dreipunktgurt
auf dem Sitz befestigt werden. Stellen Sie den
Vordersitz des Fahrzeugs so ein, dass die Füße
des Kindes die Rückenlehne nicht berühren.
5
Sicherheit

188
3008-2_de_Chap05_securite_ed01-2016

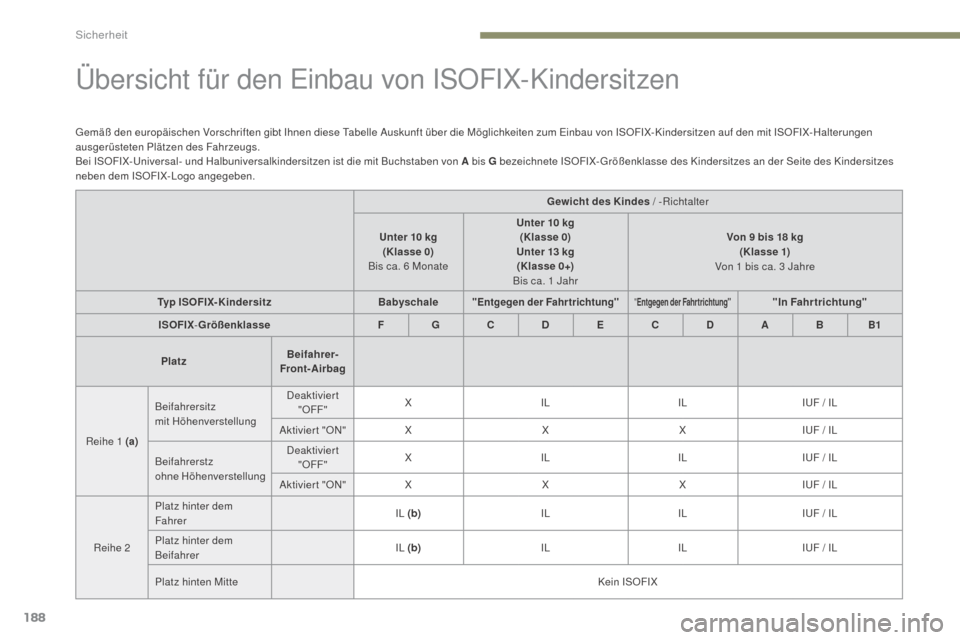

Übersicht für den Einbau von ISOFIX-Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX- Kindersitzen auf den mit ISOFIX-Halterungen
ausgerüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A bis G bezeichnete ISOFIX-Größenklasse des Kindersitzes an der Seite des Kindersitzes
neben dem ISOFIX-Logo angegeben.Gewicht des Kindes / -Richtalter
Unter 10
kg
(Klasse 0)
Bis ca. 6
MonateUnter 10
kg
(Klasse 0)
Unter 13
kg
(Klasse 0+)
Bis ca. 1
JahrVon 9
bis 18 kg
(Klasse 1)
Von 1
bis ca. 3 Jahre
Typ ISOFIX-Kindersitz Babyschale
"Entgegen der Fahrtrichtung ""Entgegen der Fahrtrichtung ""In Fahrtrichtung "
ISOFIX -Größenklasse F G C D E C D A B B1
Platz Beifahrer-
Front-Airbag
Reihe 1

(a) Beifahrersitz
mit Höhenverstellung
Deaktiviert
"OFF" X
IL ILIUF / IL
Aktiviert "ON" X XXIUF / IL
Beifahrerstz
ohne Höhenverstellung Deaktiviert
"OFF" X
IL ILIUF / IL
Aktiviert "ON" X XXIUF / IL
Reihe 2 Platz hinter dem
Fahrer
IL (b)
ILILIUF / IL
Platz hinter dem
Beifahrer IL (b)
ILILIUF / IL
Platz hinten Mitte Kein ISOFIX
Sicherheit

189
3008-2_de_Chap05_securite_ed01-2016

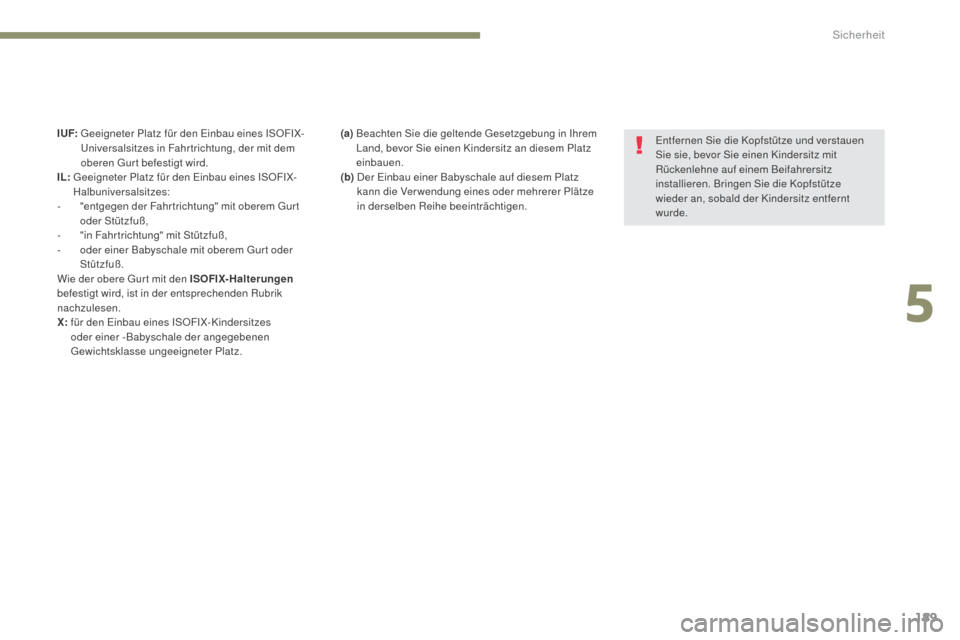

(a) Beachten Sie die geltende Gesetzgebung in Ihrem
Land, bevor Sie einen Kindersitz an diesem Platz
einbauen.
(b)

D
er Einbau einer Babyschale auf diesem Platz
kann die Ver wendung eines oder mehrerer Plätze
in derselben Reihe beeinträchtigen.
I UF:
G
eeigneter Platz für den Einbau eines ISOFIX-
Universalsitzes in Fahrtrichtung, der mit dem
oberen Gur t befestigt wird.
IL:

G

eeigneter Platz für den Einbau eines ISOFIX-
Halbuniversalsitzes:
-

"

entgegen der Fahr trichtung" mit oberem Gur t
oder Stützfuß,
-

"

in Fahr trichtung" mit Stützfuß,
-

o

der einer Babyschale mit oberem Gur t oder
Stützfuß.
Wie der obere Gur t mit den ISOFIX-Halterungen
befestigt wird, ist in der entsprechenden Rubrik
nachzulesen.
X:

f

ür den Einbau eines ISOFIX- Kindersitzes
oder einer -Babyschale der angegebenen
Gewichtsklasse ungeeigneter Platz. Entfernen Sie die Kopfstütze und verstauen
Sie sie, bevor Sie einen Kindersitz mit
Rückenlehne auf einem Beifahrersitz
installieren. Bringen Sie die Kopfstütze
wieder an, sobald der Kindersitz entfernt
wurde.
5
Sicherheit

190
3008-2_de_Chap05_securite_ed01-2016

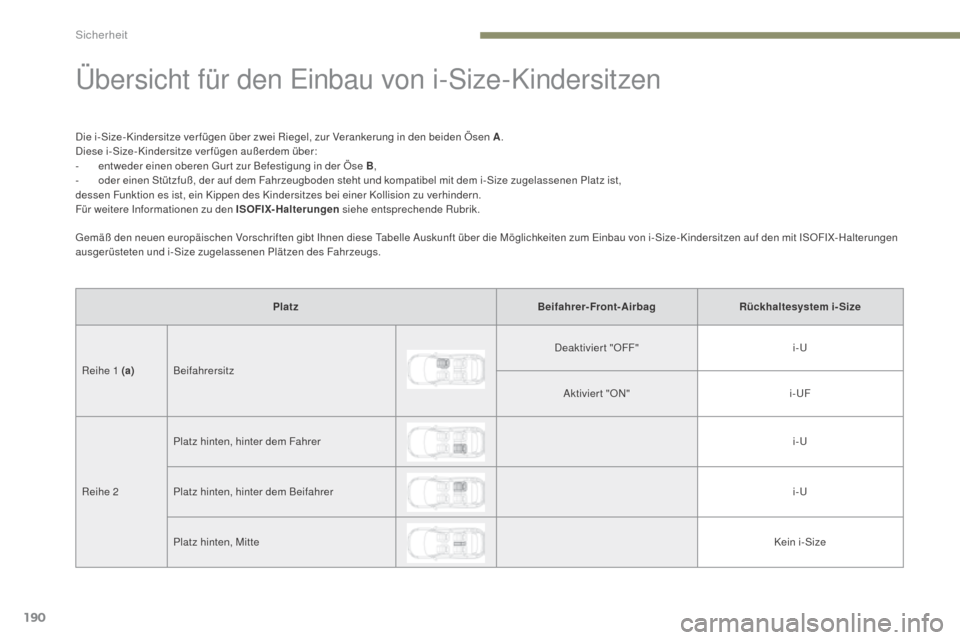

Übersicht für den Einbau von i-Size-Kindersitzen
Die i-Size- Kindersitze ver fügen über zwei Riegel, zur Verankerung in den beiden Ösen A.
Diese i-Size-Kindersitze verfügen außerdem über:
-

e
ntweder einen oberen Gur t zur Befestigung in der Öse B ,
-

o
der einen Stützfuß, der auf dem Fahrzeugboden steht und kompatibel mit dem i-Size zugelassenen Platz ist,
dessen Funktion es ist, ein Kippen des Kindersitzes bei einer Kollision zu verhindern.
Für weitere Informationen zu den ISOFIX-Halterungen siehe entsprechende Rubrik.
Gemäß den neuen europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von i-Size-Kindersitzen auf den mit ISOFIX-Halterungen
ausgerüsteten und i-Size zugelassenen Plätzen des Fahrzeugs.
Platz Beifahrer-Front-AirbagRückhaltesystem i-Size
Reihe 1
(a) Beifahrersitz Deaktiviert "OFF"
i-U
Aktiviert "ON" i-UF
Reihe 2 Platz hinten, hinter dem Fahrer
i-U
Platz hinten, hinter dem Beifahrer i-U
Platz hinten, Mitte Kein i-Size
Sicherheit
