▼Kontrollera vad displayen visar
Visas i följande fall:
Display
Indikerad status/Åtgärd som ska vidtagas
Displayen är för varm. Skärmens
prestanda kan sänkas tills den kallnat.
Temperaturvarning
OK
Följande meddelande visas när temperaturen runt den mittplacerade skärmen är
hög.
Försök sänka temperaturen i kupén eller temperaturen runt den mittplacerade
skärmen genom att undvika direkt solljus.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-60
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Varningsljud är aktiverat
▼Påminnelse om tända lampor
Om strålkastarna är på och tändningen står
i läge ACC eller är avstängd, hörs en
kontinuerlig ljudsignal när förardörren
öppnas.
OBS
•När tändningen är i läge ACC, kommer
”Varningsljud när tändningen inte
stängts av (STOP)” (sidan 7-62) att ha
prioritet över påminnelsen om tända
lampor.
•Det går att ändra inställningen av
strålkastarpåminnelsens volym.
Se Personliga inställningar på sidan
9-12.
▼Varningssignal för krockkudde/
bältessträckare
Om ett fel avkänns i krockkudden/
bältessträckaren och varningslampan
tänds, kommer en varningssignal att höras
i cirka 5 sek. varje minut.

Varningssignalen för krockkudden och
bältessträckaren kommer att fortsätta ljuda
i cirka 35 minuter. Låt bilen kontrolleras
av en kunnig reparatör så snart som
möjligt. Vi rekommenderar en
auktoriserad Mazda-verkstad.
VARNING
Kör inte med bilen när varningsljudet för
kroc kkudden/ bältessträc karen ljuder:
Det är farligt att köra bilen medan
varningssignalen för krockkudden/
bältessträckaren hörs. Vid en kollision
kommer krockkudden och bältessträckaren
inte att lösas ut vilket kan orsaka dödsfall
eller allvarliga skador
. Kontakta en kunnig
reparatör för att kontrollera bilen så fort
som möjligt. Vi rekommenderar en
auktoriserad Mazda-verkstad.
▼ Varningssignal för säkerhetsbälte
Framsäte
Om bilen körs fortare än cirka 20 km/h
och något säkerhetsbälte i framsätet inte är
fastspänt trots att det sitter en person på
platsen kommer ett varningsljud att höras.
Om säkerhetsbältet fortfarande inte är
fastsatt upphör varningsljudet och
fortsätter därefter under 90 sekunder.
Varningsljudet upphör när
säkerhetsbältena i framsätet spänns fast.
OBS
•Om tillräckligt tunga föremål ställts på
framsätespassagerarens säte kan
bältesvarnaren aktiveras.
•För att framsätespassagerarens
viktgivare ska fungera ordentligt bör du
inte lägga någon extrakudde på
framsätet. Givaren kanske inte fungerar
ordentligt, eftersom extrakudden kan
orsaka störningar.
•När ett litet barn sitter i framsätet är det
möjligt att varningsljudet inte aktiveras.
Baksäte
*
Varningsljudet låter endast om bältet låses
upp efter att ha blivit fastspänt.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
*Vissa modeller.7-61
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Varningsljud när tändningen inte
stängts av (STOP)
Europeiska modeller
Om förardörren öppnas när tändningen är i läge
ACC, hörs en ljudsignal 6 gånger i kupén för
att informera föraren om att tändningen inte har
stängts av (STOP). I detta tillstånd kommer det
nyckellösa låssysteme
t inte att fungera,
fordonet kan inte låsas och batteriet kommer att
tömmas.
Utom europeiska modeller
Om förardörren öppnas när tändningen är i läge
ACC, hörs en ljudsigna l kontinuerligt i kupén
för att informera förare n om att tändningen inte
har stängts av (STOP). I detta tillstånd kommer
det nyckellösa låssystem et inte att fungera,
fordonet kan inte låsas och batteriet kommer att
tömmas.
▼ Varningsljud om att nyckel har
tagits ut ur bilen
Fordon med nyckellöst låssystem
Om nyckeln tas ut ur fordonet när tändningen
är på och alla dörrar är stängda hörs en
ljudsignal utanför fordonet 6 gånger, en
ljudsignal inuti fordonet hörs 6 gånger och
varningslampan KEY (röd) på
instrumentgruppen blinkar kontinuerligt för att
varna föraren att tändningen inte har stängts av.
Fordon utan nyckellöst låssystem
Om nyckeln tas ut ur fordonet när
tändningen är på och alla dörrar är stängda
hörs en ljudsignal i kupén 6 gånger och
varningslampan KEY (röd) på
instrumentgruppen lyser med fast sken för
att varna föraren att tändningen inte har
stängts av.
OBS
Eftersom nyckeln använder lågintensiva
radiovågor, kan varningen för att nyckeln
har avlägsnats från bilen aktiveras om
nyckeln förvaras tillsammans med ett
metallföremål eller är placerad i ett
område med dålig signalmottagning.
▼ Varningssignal för kommandoknapp
fungerar ej (med den avancerade
nyckellösa funktionen)
Om kommandoknappen trycks in med en
dörr öppen eller på glänt eller om
tändningen inte har stängts av medan
nyckeln bärs, hörs en ljudsignal i cirka 2
sekunder för att informera föraren om att
dörrarna och bakluckan inte kan låsas.
▼Varningssignal för kvarlämnad
nyckel i bagageutrymmet (med den
avancerade nyckellösa funktionen)
Om nyckeln lämnas i bagageutrymmet när
alla dörrar är låsta och bagageluckan är
stängd, hörs en ljudsignal utanför fordonet
i cirka 10 sekunder för att meddela föraren
att nyckeln har lämnats i bagageutrymmet.
I sådana fall ska du ta ut nyckeln genom
att trycka på den elektriska
bakluckeöppnaren och öppna
bagageluckan. En nyckel som tagits ut ur
bagageutrymmet på detta sätt kanske inte
fungerar på grund av att dess funktioner
tillfälligt stängts av. Återställ nyckelns
funktion genom att utföra lämplig
procedur (sidan 3-7).
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-62
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

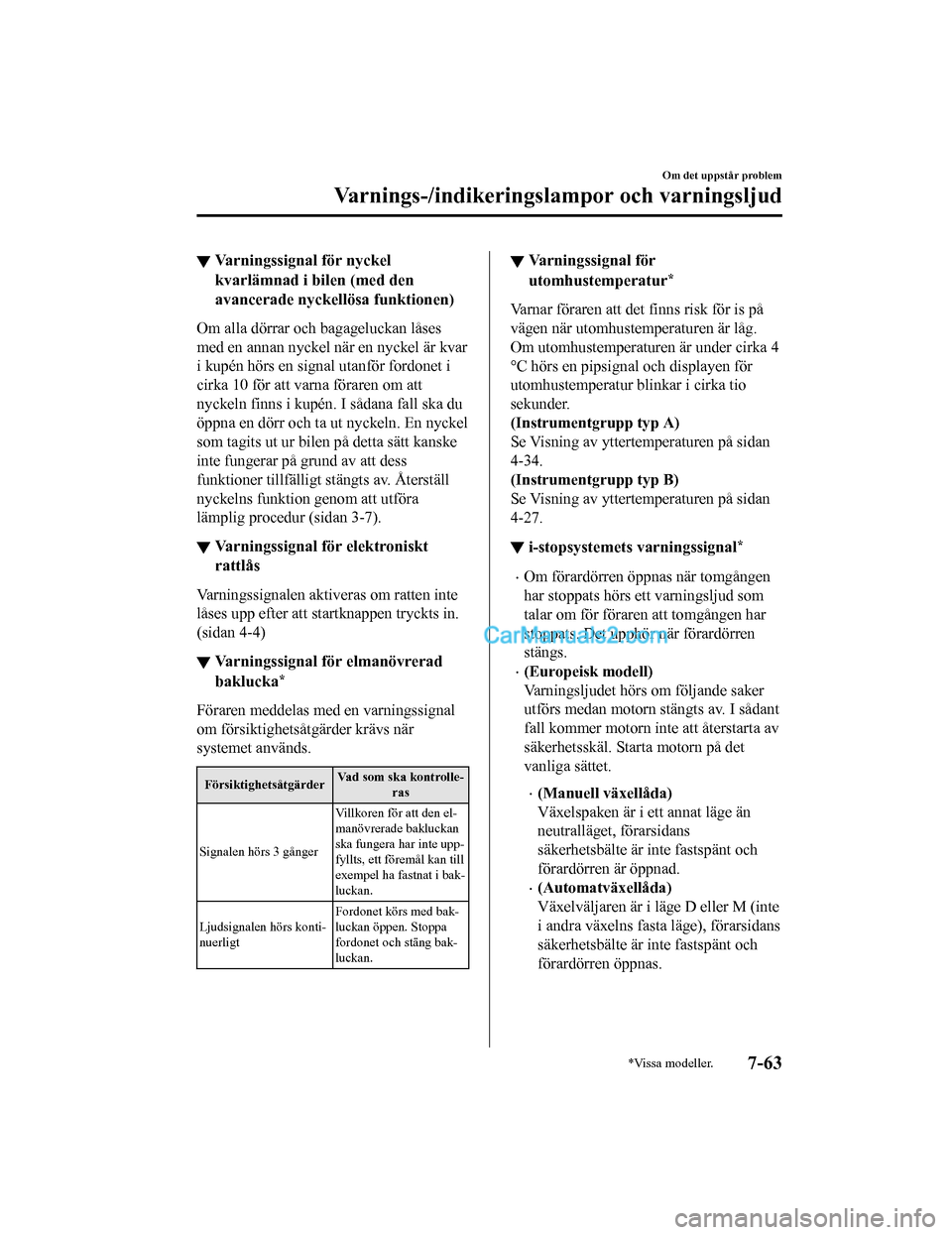

▼Varningssignal för nyckel
kvarlämnad i bilen (med den
avancerade nyckellösa funktionen)
Om alla dörrar och bagageluckan låses
med en annan nyckel när en nyckel är kvar
i kupén hörs en signal utanför fordonet i
cirka 10 för att varna föraren om att
nyckeln finns i kupén. I sådana fall ska du
öppna en dörr och ta ut nyckeln. En nyckel
som tagits ut ur bilen på detta sätt kanske
inte fungerar på grund av att dess
funktioner tillfälligt stängts av. Återställ
nyckelns funktion genom att utföra
lämplig procedur (sidan 3-7).
▼Varningssignal för elektroniskt
rattlås
Varningssignalen aktiveras om ratten inte
låses upp efter att startknappen tryckts in.
(sidan 4-4)
▼Varningssignal för elmanövrerad
baklucka*
Föraren meddelas med en varningssignal
om försiktighetsåtgärder krävs när
systemet används.
Försiktighetsåtgärder Vad som ska kontrolle-
ras
Signalen hörs 3 gånger Villkoren för att den el-
manövrerade bakluckan
ska fungera har inte upp-
fyllts, ett föremål kan till
exempel ha fastnat i bak-
luckan.
Ljudsignalen hörs konti-
nuerligt Fordonet körs med bak-
luckan öppen. Stoppa
fordonet och stäng bak-
luckan.
▼
Varningssignal för
utomhustemperatur*
Varnar föraren att det finns risk för is på
vägen när utomhustemperaturen är låg.
Om utomhustemperaturen är under cirka 4
°C hörs en pipsignal och displayen för
utomhustemperatur blinkar i cirka tio
sekunder.
(Instrumentgrupp typ A)
Se Visning av yttertemperaturen på sidan
4-34.
(Instrumentgrupp typ B)
Se Visning av yttertemperaturen på sidan
4-27.
▼
i-stopsystemets varningssignal*
•Om förardörren öppnas när tomgången
har stoppats hörs ett varningsljud som
talar om för föraren att tomgången har
stoppats. Det upphör när förardörren
stängs.
•(Europeisk modell)
Varningsljudet hörs om följande saker
utförs medan motorn stängts av. I sådant
fall kommer motorn inte att återstarta av
säkerhetsskäl. Starta motorn på det
vanliga sättet.
•(Manuell växellåda)
Växelspaken är i ett annat läge än
neutralläget, förarsidans
säkerhetsbälte är inte fastspänt och
förardörren är öppnad.
•(Automatväxellåda)
Växelväljaren är i läge D eller M (inte
i andra växelns fasta läge), förarsidans
säkerhetsbälte är inte fastspänt och
förardörren öppnas.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
*Vissa modeller.7-63
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Bilens hastighetslarm*
Bilens hastighetslarm varnar föraren med
hjälp av en pipsignal och en
varningsindikering i instrumentgruppen
när den tidigare inställda hastigheten har
överskridits.
Du kan ändra hastigheten för vilken
varningssignalen ska utlösas.
▼Varningssignal 120 km/h*
Om bilens hastighet överstiger 120 km/h,
hörs en signal i 5 sekunder.
▼Varningssignal för elektrisk
parkeringsbroms (EPB)
Varningssummern aktiv
eras under följande
förhållanden:
•Bilen körs med den elektriska
parkeringsbromsen (EPB) ansatt.
•Den elektriska parkeringsbromsen
(EPB) ansätts genom att du drar i
omkopplaren medan bilen körs.
▼ AUTOHOLD-varningssignal
Varningslampan blinkar/meddelandet visas
och varningsljudet aktiveras i cirka fem
sekunder när AUTOHOLD används eller
AUTOHOLD-knappen trycks in.
Eftersom ett fel har uppstått i
AUTOHOLD-funktionen kommer
AUTOHOLD inte att aktiveras även om
AUTOHOLD-knappen trycks in.

Om varningssignalen blinkar/meddelandet
visas och varningssignalen aktiveras bör
du låta bilen kontrolleras av en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
▼ Servostyrningens varningssummer
Om det är något fel på
servostyrningssystemet kommer
felindikeringslampan för servostyrningen
att tändas och en summer ljuder samtidigt.
Se Varnings-/indikeringslampor på sidan
4-43.
▼
Ljudsignal för däcktrycksvarning*
Varningssignalen kommer att höras under
cirka 3 sekunder om däcktrycket sjunker.
Om däcktrycket sjunker extremt mycket
kommer varningssignalen att höras under
cirka 30 sekunder.
Se Däcktrycksövervakning på sidan 4-211.
▼Varningspip för övervakning för
död vinkel (BSM)*
Körning framåt
Varningsljudet hörs när blinkersspaken
förs till den sida som BSM varningsljus
tändes.
OBS
Det går att ändra inställningen av
BSM-varningssignalens ljudvolym.
Se Personliga inställningar på sidan
9-12.
Växla uppspeln
ingsriktning
Varningssignalen för övervakning av död
vinkel (BSM) aktiveras om det finns risk
för en kollision med ett fordon som
närmar sig bakifrån eller bakifrån på
vänster eller höger sida om fordonet.
▼Systemvarningar från Mazda radar
farthållare (MRCC)*
Systemvarningar från Mazda radar
farthållare (MRCC) informerar föraren om
fel och försiktighetsåtgärder vid behov.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-64*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Kontroll baseras på pipsignalen.
FörsiktighetsåtgärderVad som ska kontrolle-
ras
Pipsignalen hörs en gång
medan Mazda radar far-
thållare (MRCC) är ak-
tivt. Hastigheten är lägre än
25 km/h och Mazda ra-
dar farthållare (MRCC)
har avaktiverats.
(Europeiska modeller)
Pipsignalen hörs 5 gång-
er under körning.
(Utom europeisk mo-
dell)
Pipsignalen fortsätter att
ljuda medan bilen körs. Avståndet mellan din bil
och fordonet framför är
för litet. Kontrollera sä-
kerheten i omgivningen
och sänk hastigheten.
När Mazda radarfarthål-
laren (MRCC) är aktiv,
hörs pipsignalen och
problem med Mazda ra-
darfarthållaren (MRCC)
indikeras på multiinfor-
mationsdisplayen. Ett fel i systemet kan in-
dikeras. Låt en kunnig
reparatör kontrollera bi-
len. Vi rekommenderar
en auktoriserad Maz-
da-verkstad.
▼
Systemvarningar för Mazda
radarfarthållare med stopp- och
körfunktion (MRCC med stopp- och
körfunktion)
*
Systemvarningar från Mazda
radarfarthållaren med stopp- och
körfunktion (MRCC med stopp- och
körfunktion) informerar föraren om fel
och försiktighetsåtgärder vid behov.
Kontroll baseras på pipsignalen.
Försiktighetsåtgärder Vad som ska kontrolle-
ras
Signalen hörs 1 gång när
Mazda radarfarthållaren
med stopp- och körfunk-
tion (MRCC med stopp-
och körfunktion) är akti-
verad Mazda radarfarthållaren
med stopp- och körfunk-
tion (MRCC med stopp-
och körfunktion) har in-
aktiverats.
Försiktighetsåtgärder
Vad som ska kontrolle-
ras
(Europeiska modeller)
Pipsignalen hörs 3 gång-
er under körning.
(Utom europeisk mo-
dell)
Pipsignalen fortsätter att
ljuda medan bilen körs. Avståndet mellan din bil
och fordonet framför är
för litet. Kontrollera sä-
kerheten i omgivningen
och sänk hastigheten.
När Mazda radarfarthål-
laren med stopp- och
körfunktion (MRCC
med stopp- och körfunk-
tion) är aktiv, hörs ljud-
signalen och problem
med Mazda radarfarthål-
laren med stopp- och
körfunktion (MRCC
med stopp- och körfunk-
tion) visas på multiinfor-
mationsdisplayen. Ett fel i systemet kan in-
dikeras. Låt en kunnig
reparatör kontrollera bi-
len. Vi rekommenderar
en auktoriserad Maz-
da-verkstad.
▼
Varningsljud för filbyte*
Medan systemet är aktivt, fastställer
systemet att bilen kan komma att lämna
sitt körfält så ett varningsljud hörs.
OBS
•Volymen på varningssignalen för
filassistanssystemet (LAS) och
varningssystemet för filbyte (LDWS) kan
ändras.
Se Personliga inställningar på sidan
9-12.
•Typen av varningssignal för
filassistanssystemet (LAS) och
varningssystemet för filbyte (LDWS) kan
ändras.
Se Personliga inställningar på sidan
9-12.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
*Vissa modeller.7-65
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Varning om för hög hastighet*
Om fordonets hastighet överstiger
hastighetsgränsen som visas på active
driving display, hörs ett varningsljud och
området runt hastighetsbegränsningen på
active driving display blinkar gult 3
gånger. Indikeringen slutar att blinka och
lyser med fast sken om fordonet fortsätter
att överskrida hastighetsgränsen som
visas.
▼Varningssignal för
hastighetsbegränsning*
Om bilens hastighet överskrider den
inställda maxhastigheten med mer än 5
km/h hörs ett varningsljud. Varningsljudet
hörs tills dess bilens hastighet kommit ner
till den inställda maxhastigheten.
VIKTIGT
(Med farthållare)
Om den inställda hastigheten ligger under
bilens aktuella hast
ighet genom att SET
eller RES/ har tryckts in, aktiveras inte
varningsljudet under cirka 30 sekunder
även om bilens hastighet är högre än den
nyligen inställda hastigheten med 5 km/h.
Var försiktig så att du inte kör över den
inställda hastigheten.
(Med Mazda radarfarthållare (MRCC) eller
Mazda radarfarthållare med stopp- och
körfunktion (MRC C med stopp- oc h
körfunktion) )
Om den inställda hast igheten ligger under
bilens aktuella hastighet genom att SET
eller RES har tryckts in, aktiveras inte
varningsljudet under cirka 30 sekunder
även om bilens hastighet är högre än den
nyligen inställda hastigheten med 5 km/h.
Var försiktig så att du inte kör över den
inställda hastigheten.
OBS
När systemet tillfälligt inaktiveras genom
att gaspedalen trycks ned helt kommer det
att visas på skärme n för inställningsbar
hastighetsbegränsning (ASL). Om bilens
hastighet överskrider den inställda
maxhastigheten med mer än 5 km/h medan
denna indikering visas kommer displayen
att fortsätta att blinka men inget
varningsljud hörs.
▼ Kollisionsvarning*
Om det finns en risk för kollision med ett
fordon framför eller ett hinder bakom
bilen, blinkar varningslampan i
instrumentgruppen samtidigt som
varningsindikeringen visas på
multiinformationsdisplayen eller active
driving display och en intermittent
varningssignal hörs.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-66*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

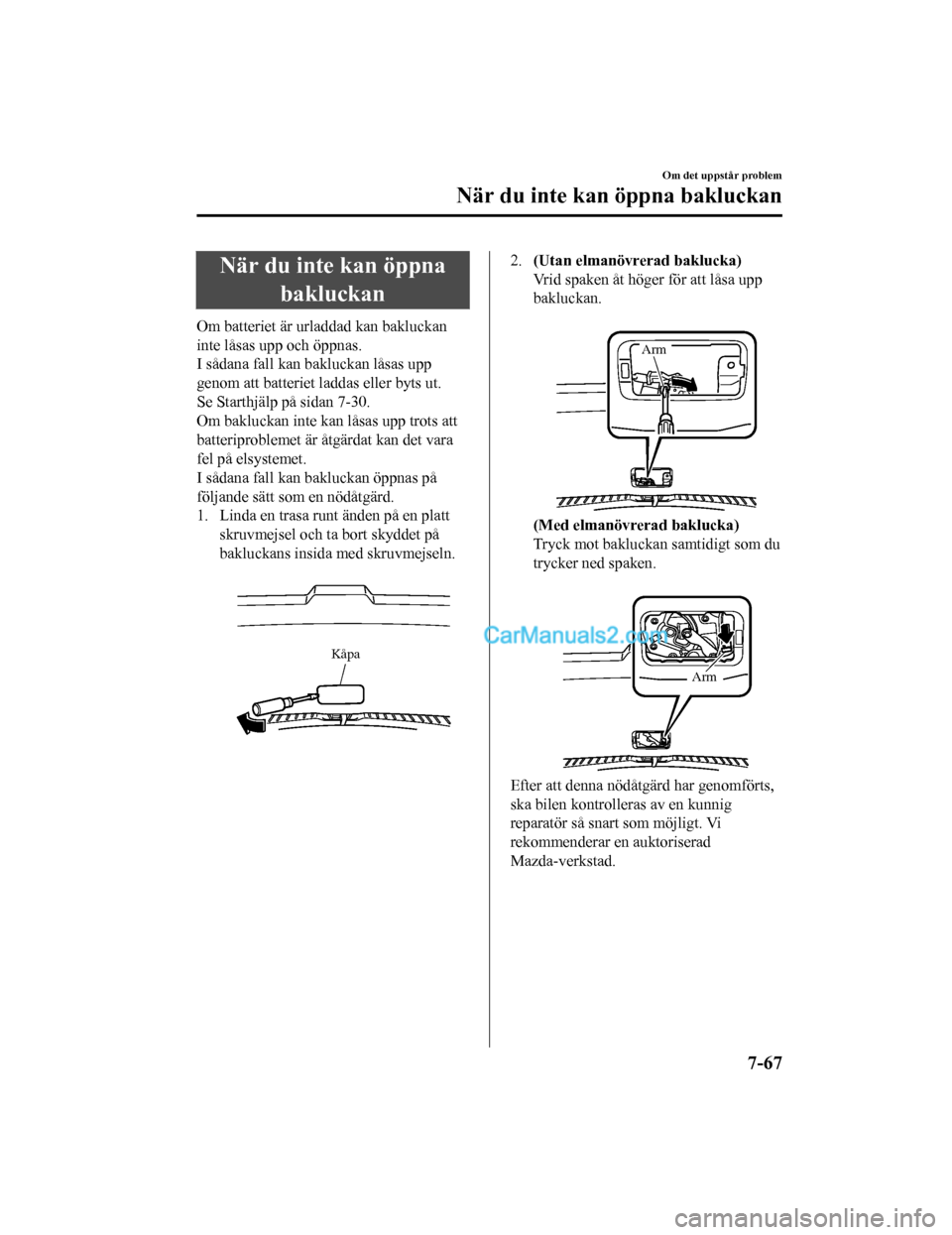

När du inte kan öppnabakluckan
Om batteriet är urladdad kan bakluckan
inte låsas upp och öppnas.
I sådana fall kan bakluckan låsas upp
genom att batteriet laddas eller byts ut.
Se Starthjälp på sidan 7-30.
Om bakluckan inte kan låsas upp trots att
batteriproblemet är åtgärdat kan det vara
fel på elsystemet.
I sådana fall kan bakluckan öppnas på
följande sätt som en nödåtgärd.
1. Linda en trasa runt änden på en platt
skruvmejsel och ta bort skyddet på
bakluckans insida med skruvmejseln.

Kåpa
2.(Utan elmanövrerad baklucka)
Vrid spaken åt höger för att låsa upp
bakluckan.

Arm
(Med elmanövrerad baklucka)
Tryck mot bakluckan samtidigt som du
trycker ned spaken.

Arm
Efter att denna nödåtgärd har genomförts,
ska bilen kontrolleras av en kunnig
reparatör så snart som möjligt. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
Om det uppstår problem
När du inte kan öppna bakluckan
7-67
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
