2017 MAZDA MODEL CX-5 Ägarmanual (in Swedish)

Du kan anpassa inställningarna i inställningsskärmen enligt följande:
FlikArtikel Förklaring
Planerad Inställning
Indikeringen kan aktiveras och avaktiveras.
Tid (månader) Visar tid och avstånd tills det är dags för service. Välj detta objekt för att ställa in underhållstiden.
Verktygsindikeringen/indikeringslampan i in strumentgruppen tänds när det återståen-
de avståndet är mindre än 1 000 km eller 600 mile eller det återstående antalet dagar
är mindre än 15 (beroende på vilket som kommer först).
Avstånd (km eller
mile)
Återställ
Återställer tid och sträcka till sina grundvärden.
Så snart som systemet sätts på måste de
t nollställas när en service är utförd.
Däckrotation Inställning
Indikeringen kan aktiveras och avaktiveras.
Avstånd (km eller
mile) Visar körsträcka tills det är dags för däckrotation.
Välj detta objekt för att ställa in körsträcka innan det är dags för däckrotation.
Verktygsindikeringen/indikeringslampan i in
strumentgruppen tänds när det återståen-
de avståndet är mindre än 1 000 km eller 600 mile.
Återställ Återställer återstående sträcka till sina grundvärden.
Så snart som systemet sätts på måste det
nollställas när en däckrotation är utförd.
Oljebyte Inställning
*1Indikeringen kan aktiveras och avaktiveras.
Avstånd (km eller
mile) Visar körsträcka tills det är dags för oljebyte.
Välj detta objekt för att ställa in körsträcka innan det är dags för oljebyte.
Verktygsindikeringen/indikeringslampan i in
strumentgruppen tänds när det återståen-
de avståndet är mindre än 1 000 km eller 600 mile.
Återställ
*2Återställer återstående sträcka till sina grundvärden.
Så snart som systemet sätts på måste det nollställas när ett oljebyte är utfört.
*1 Den flexibla inställningen för olje- och filterbyte är tillgänglig (endast för vissa modeller). Kontakta en
auktoriserad Mazda-verkstad för mer information.
När den flexibla inställningen för olje- och filterbyt e är valt kommer följande objekt att visas på skärmen.
Bilen beräknar återstående livslängd på oljan baserat på driftsförhållanden och kommer att informera dig
genom att tända verktygssymbolen i instrumentgruppen.
*2 När motoroljan byts måste motorns styrenhet återställas för SKYACTIV-D 2.2. En auktoriserad Mazda-verkstad kan återställa motorns st yrenhet eller se Procedur för återställning av motorns
styrenhet på sidan 6-27.
Flik Artikel Förklaring
Oljebyte Oljans livslängd (%) Visar oljans livslängd tills det är dags för oljebyte.
Verktygsindikeringen/indikeringslampan i in
strumentgruppen tänds när det återståen-
de avståndet för oljan är mindre än 1 000 km eller det återstående antalet dagar är
mindre än 15 (beroende på vilket som kommer först).
Återställ Återställer återstående livslängd på oljan till 100 %.
Systemet måste nollställas så snart som motoroljan bytts.
Underhåll och skötsel
Serviceintervall
6-18
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Förebyggande underhåll av ägaren
Rutinservice
Vi rekommenderar starkt att dessa saker kontrolleras dagligen eller minst en gång i veckan.
•Motorns oljenivå (sidan 6-28)
•Kylvätskenivå (sidan 6-29)
•Broms- och kopplingsvätskenivå (sidan 6-30)
•Spolarvätskenivå (sidan 6-31)
•Batteriunderhåll (sidan 6-40)
•Däcktryck (sidan 6-43)

Felaktig eller ofullständig service kan leda till problem. Denna sektion ger instruktioner
endast över saker som är lätta att genomföra.

Som förklaras i inledningen (sidan 6-2), kan flera procedurer endast utföras av en
kvalificerad servicetekniker med specialverktyg.

Felaktigt gör-det-själv-underhåll under garantiperioden kan påverka garantins täckning. För
mer information, läs Mazdas separata garantivillkor som levererades med bilen. Om du är
osäker på service- eller underhållsåtgärder sk a du låta en kunnig reparatör utföra dem. Vi
rekommenderar en auktoriserad Mazda-verkstad.

Det finns stränga miljölagar som reglerar avfall shantering av spilloljor och vätskor. Gör dig
gärna av med ditt avfall på ett ordentligt sätt med tanke på miljön.

Vi rekommenderar att du låter en auktoriser ad Mazda-reparatör ta hand om olje- och
vätskebyten på din bil.
VARNING
Utför inte underhållsarbete om du inte har tillräcklig kunskap och erfarenhet eller rätt verktyg
och utrustning för att utföra arbetet. Låt en kvalificerad tekniker utföra underhållsarbetet:
Att utföra underhållsarbete på ett fordon är fa rligt om det inte görs ordentligt. Du kan skadas
allvarligt när du utför en del underhållsprocedurer.
Underhåll och skötsel
Ägarunderhåll
6-19
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Om du måste ha igång motorn när du arbetar under motorhuven, se då till att du tar av
smycken (speciellt ringar, armband, klockor och halsband), slipsar, halsdukar och liknande
lösa klädesplagg innan du kommer nära motorn eller kylfläkten vilken kan börja snurra helt
oväntat:
Att arbeta under motorhuven när motorn är igång är farligt. Det blir ännu farligare när du
bär smycken eller lösa klädesplagg.
Dessa kan trassla in sig i rörliga delar vilket kan orsaka personskada.
Kör till en säker plats, stäng av tändningen och se till att fläkten inte är igång innan du
börjar arbeta nära kylfläkten:
Att arbeta nära kylfläkten när den är igång är farligt. Fläkten kan fortsätta att gå på
obestämd tid även när motorn har stannats och motorrumstemperaturen är hög. Du kan
träffas av fläkten och skadas allvarligt.
Lämna inga föremål i motorrummet:
När du har avslutat kontroll eller service av mo torrummet, ska du se till att inte glömma kvar
föremål, t.ex. verktyg och trasor i motorrummet.
Verktyg och andra föremål som glömts kvar i motorrummet kan orsaka skador på motorn
eller eldsvåda, som i sin tur kan ge upphov till en olycka.
Underhåll och skötsel
Ägarunderhåll
6-20
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Motorhuv
VARNING
Kontrollera alltid att motorhuven är stängd
och låst:
En motorhuv som inte är stängd och låst är
farlig att köra med eftersom den kan flyga
upp och blockera förarens sikt. Detta kan i
sin tur leda till en allvarlig olycka.
▼Öppning av motorhuven
1. Dra i handtaget för att öppna huvlåset
när bilen står parkerad.

Öppningshandtag
2. Stick in handen under motorhuven,skjut spärren åt höger och öppna
motorhuven.

Arm
3. Ta tag i stången i det vadderade
området och sätt fast den i hålet som
pilen visar.

Va d d erat
område
Stång
▼ Stängning av motorhuv
1. Kontrollera under motorhuven så att
alla tanklock sitter rätt och att alla lösa
föremål (t.ex. verktyg, oljebehållare)
har avlägsnats.
2. Lyft motorhuven, ta tag i den vadderade delen på staget och fäst
staget i clipset. Kontrollera att stången
är säkrad i clipset innan huven stängs.

Klips KlipsKlips
Underhåll och skötsel
Ägarunderhåll
6-21
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

3. Sänk motorhuven sakta tills denbefinner sig cirka 20 cm ovanför stängt
läge och släpp den därifrån.
VIKTIGT
Undvik att pressa för hårt när motorhuven
stängs. Det kan skada motorhuven.
Underhåll och skötsel
Ägarunderhåll
6-22
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

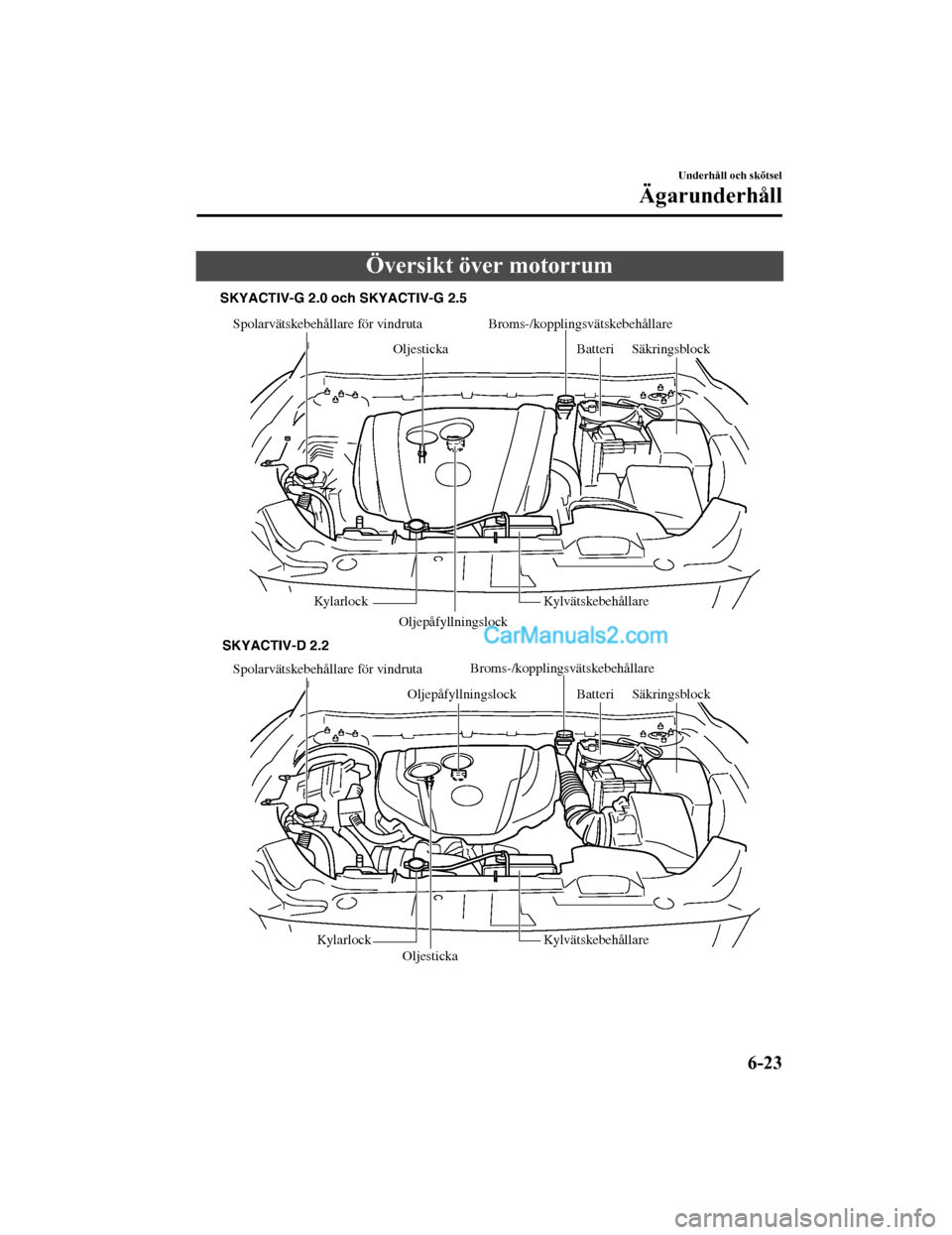

Översikt över motorrum
Spolarvätskebehållare för vindruta
Oljepåfyllningslock
Oljesticka Batteri
Ky
larlock Kylvätsk ebehållare
Spolarvätsk ebehållare för vindruta
OljepåfyllningslockBroms-/k
opplingsvätsk ebehållare
Oljesticka Batteri
Säkringsblock
Kylarlock Kylvätsk ebehållare
SKYACTIV-D 2.2
SKYACTIV-G 2.0 och SKYACTIV-G 2.5
Broms-/kopplingsvätsk ebehållare
Säkringsblock
Underhåll och skötsel
Ägarunderhåll
6-23
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Motorolja
OBS
Byte av olja bör göras av en expertreparatör. Vi rekommenderar en auktoriserad
Mazda-reparatör.
▼Rekommenderad olja
För att kunna bibehålla underhållsintervallet (sidan 6-3) och undvika motorskador som kan
uppstå genom dålig smörjning, är det mycket
viktigt att använda motorolja med korrekt
specifikation. Använd inte oljor som inte uppfyller följande specifikationer eller krav.
Användning av olämplig olja kan leda till motorskada som inte täcks av Mazdas garanti.
Temperaturområde för SAE viskositetstal
Mazda Original Oil Ultra 5W-30 API SN eller ACEA A5/B5
Mazda Original Oil Supra 0W-20
Alternativ oljekvalitet
Rekommenderade oljor
(Europa)
(Utomeuropeiska länder)
30 20 10 0
1020 30
40
200
20 40
60 80100
40
40
Kvalitet Kvalitet
Temperaturområde för SAE viskositetstal
API S L/SM/ SN eller ILSAC GF-III/ GF-IV/GF-V
30 20 10 0
1020 30
40
200
20 40
60 80100
40
40
SKYA CTIV-G 2.0 och SKYA CTIV-G 2.5
5W-30 0W-20
*1 Använd API SM/SN i Kazakstan.
*1
Underhåll och skötsel
Ägarunderhåll
6-24
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

(Europa)
(Utomeuropeiska länder)
KvalitetTemperaturområde för SAE viskositetstal
ACEA C3
–30 –20 –10 0 1020 30
40
–200
20 40
60 80100
–40
–40
SKYACTIV-D 2.2
Temperaturområde för SAE viskositetstal
Kvalitet
Mazda Original Oil Ultra DPF 5W-30 Mazda Original Oil Supra DPF 0W-30 Alternativ oljekvalitet
Rekommenderade oljor
–30 –20 –10 0
1020 30
40
–200
20 40
60 80100
–40
–40
ACEA C3 5W-30 0W-30
Oljeviskositet, eller tjocklek, har en effekt på bränsleförbrukning och körning i kalla
väderförhållanden (uppstart och oljeflöde).
Motorolja med låg viskositet kan ge förbättrad bränsleförbrukning och bättre prestanda i
kallt väder.

När olja väljs måste du tänka på temperatursp annet i vilket din bil kommer att användas före
nästa oljebyte.
Välj sedan rekommenderad viskositet från diagrammet.
VIKTIGT
 Användning av oljor som inte har en viskositet som är anpassad för det kända
temperaturspannet kan skada motorn.
 (SKYACTIV-D 2.2)
SKYACTIV-D 2.2 använder en specificerad olja. Kontrollera med specifikationen i
instruktionsboken. Om motorolja annan än den specificerade oljan används, kommer
livslängden på dieselpartikelfiltret att påverkas negativt.
Underhåll och skötsel
Ägarunderhåll
