2017 MAZDA MODEL CX-5 Ägarmanual (in Swedish)

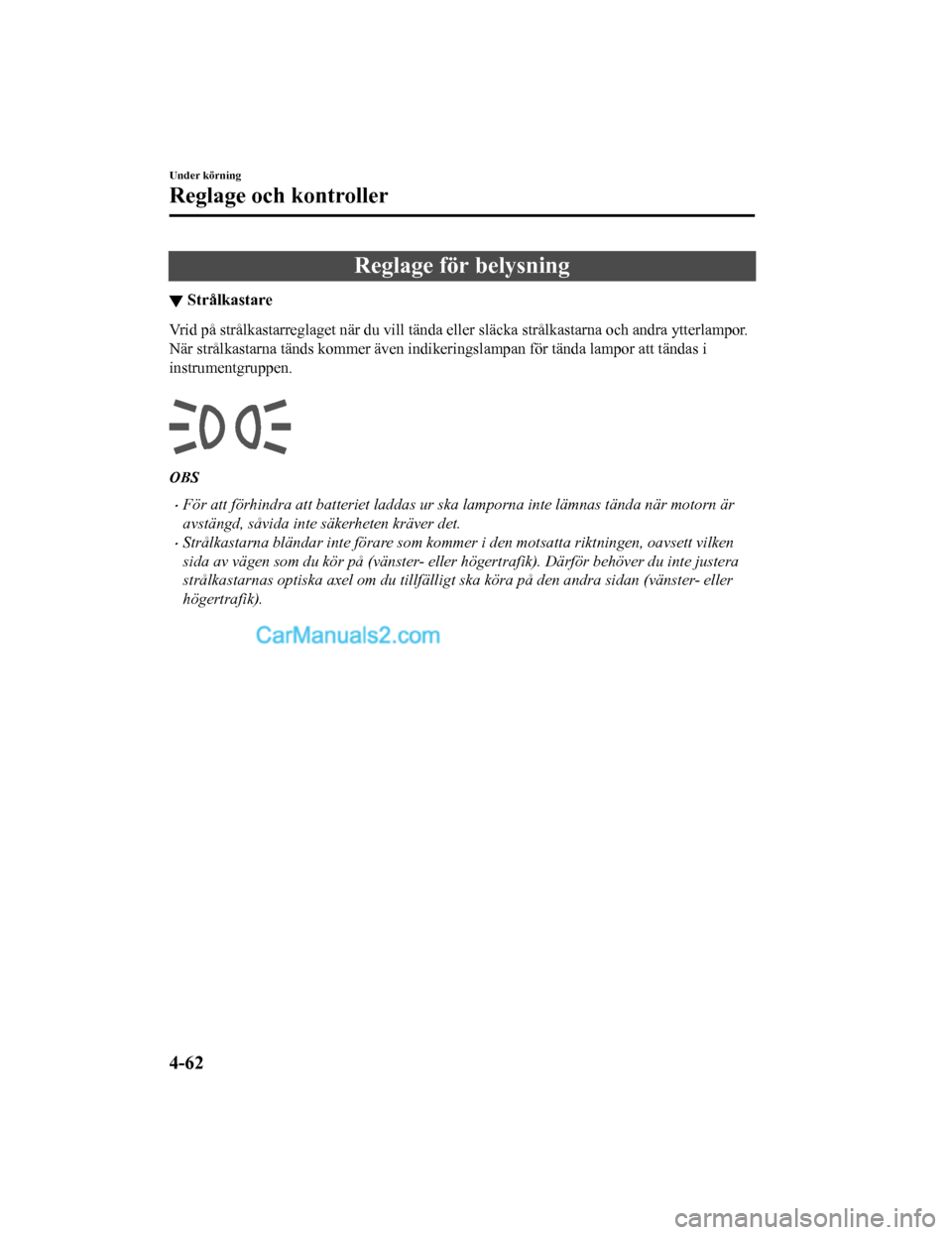

Reglage för belysning
▼Strålkastare
Vrid på strålkastarreglaget när du vill tända eller släcka strålkastarna och andra ytterlampor.
När strålkastarna tänds kommer även indikeri
ngslampan för tända lampor att tändas i
instrumentgruppen.

OBS
•För att förhindra att batteriet laddas ur ska lamporna inte lämnas tända när motorn är
avstängd, såvida inte säkerheten kräver det.
•Strålkastarna bländar inte förare som kommer i den motsatta riktningen, oavsett vilken
sida av vägen som du kör på (vänster- eller högertrafik). Därför behöver du inte justera
strålkastarnas optiska axel om du tillfälligt ska köra på den andra sidan (vänster- eller
högertrafik).
Under körning
Reglage och kontroller
4-62
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Utan ljusautomatik

Omkopplarläge
Tändningslåsets lägePÅACC eller
OFF PÅACC eller
OFF PÅACC eller
OFF
S t r å l k a s t a r e Av Av Av Av P å Av
Va r s e l l j u s
*På*1Av Av Av Av Av
Bakljus
Positionsljus
Lampa för registreringsskylt Av / P å
*2Av På På På
På*3
*1 Lamporna är på medan bilen körs.*2 När varselljusen slås på kommer även bakljusen och nummerplåtsbelysningen att slås på. Positionsljusen slås
inte på. (Taiwan)
*3 Lamporna lyser konstant om tändningen ändras från på slaget läge till något annat läge när lamporna är på.
Lamporna stängs av när förarens dörr öppnas e ller 30 sekunder har gått sedan lamporna slogs på.
Under körning
Reglage och kontroller
*Vissa modeller.4-63
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Med ljusautomatik

Omkopplarläge
Tändningslåsets lägePÅACC el-
ler OFF PÅACC el-
ler OFF PÅACC el-
ler OFF PÅACC el-
ler OFF
Strålkastare Av Av
Auto
*3Av Av Av P å Av
Varselljus
*På*1Av På*4Av Av Av Av Av
Bakljus
Positionsljus
Lampa för registreringsskylt På
*2Av
Auto*3På*5På På På På*5
*1 Lamporna är på medan bilen körs.*2 När varselljusen slås på kommer även bakljusen och nummerplåtsbelysningen att slås på. Positionsljusen slås
inte på. (Taiwan)
*3 Lamporna slås på med den automatiska belysningsfunktionen.*4 Lamporna slås på när fordonet körs och stängs av när strålkastarna slås på av den automatiska
belysningsfunktionen.
*5 Lamporna lyser konstant om tändningen ändras från påsl aget läge till något annat läge när lamporna är på.
Lamporna stängs av när förarens dörr öppnas e ller 30 sekunder har gått sedan lamporna slogs på.
Under körning
Reglage och kontroller
4-64*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Automatisk strålkastarkontroll*
När strålkastaromkopplaren står i läge och tändningen är i läge ON känner ljussensorn
av omgivande ljus och mörker och strålkastarna samt andra ytterlampor tänds och släcks
automatiskt.
VIKTIGT
 Skugga inte ljusgivaren genom att fästa deka ler/etiketter på vindrutan. Om du gör det
kommer ljusgivaren inte att fungera korrekt.
 Ljusgivaren fungerar också som en regnsenso r för de automatiska torkarna. Håll händer
och skrapor på avstånd från vindrutan när torkarreglaget står i läge
och
tändningslåset är i läge ON, eftersom fin grar kan komma i kläm och torkarbladen kan
skadas när vindrutetorkarna aktiveras automatisk t. Om du ska rengöra vindrutan, se till att
torkarna är helt avstängda – detta är särskilt viktigt vid rensning av is och snö – när det är
särskilt frestande att låta motorn vara igång.
OBS
•Strålkastarna och andra ytterlampor kanske in te släcks omedelbart trots att omgivningen
är välbelyst eftersom ljussensorn avkänner att det är natt om omgivningen är oavbrutet
mörk under flera minuter, t.ex. inuti långa tunn lar, vid trafikstockningar inuti tunnlar eller
inne i parkeringshus.
I det här fallet kommer ljuset att stängas av om ljusomkopplaren vrids till läge
.
•Känsligheten för den automatiska belysningen kan ändras.
Se Personliga inställningar på sidan 9-12.
Under körning
Reglage och kontroller
*Vissa modeller.4-65
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Hel- och halvljus
Växling mellan helljus och halvljus sker
genom att föra spaken framåt eller bakåt.

Helljus
Halvljus
Indikeringen för helljuset tänds när
helljuset är tänt.

▼ Blinka med strålkastarna
Kan användas med tändningen i läge ON.
Om du vill blinka med strålkastarna kan
du dra spaken mot dig (strålkastarna
behöver inte vara tända).

AV
Blinkning
med strål-
kastarna
Indikeringen för helljuset i
instrumentgruppen tänds samtidigt.
Spaken kommer att återgå till sitt
normalläge när du släpper den.

▼ Ledljussystem när du kliver ur bilen
Ledljussystemet när du ska kliva ur bilen
tänder halvljuset när spaken manövreras.
Slå på lamporna
När tändningen står i läge ACC eller är
avstängd, kommer halvljuset att tändas när
spaken dras in.
Halvljuset stängs av efter en begränsad tid
efter det att dörrarna har stängts.
OBS
•Den tid det tar innan halvljuset släcks
efter det att dörrarna har stängts kan
ändras.
Se Personliga inställningar på sidan
9-12.
•Om ingenting görs efter 3 minuter efter
det att spaken dragits in kommer
halvljuset att slockna.
•Halvljuset stängs av direkt om spaken
dras in igen medan halvljuset lyser.
▼
Ledljussystem när du närmar dig
bilen
Ledljussystemet tänder ljuset när
sändarens upplåsningsknapp trycks in när
du närmar dig bilen.
Följande ljus tänds när ledljussystemet
aktiveras.
Halvljus, positionsljus, bakljus,
nummerplåtsbelysning.
Under körning
Reglage och kontroller
4-66
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Slå på lamporna
När följande förhållanden gäller för
tändningen och strålkastaromkopplaren
kommer strålkastarna att tändas om
sändarens upplåsningsknapp trycks in och
bilen tar emot sändarsignalen. Halvljuset
släcks efter en viss tid (30 sekunder).
•Tändningslås: av
•Strålkastaromkopplare: , eller
Upplåsningsknapp
Låsknapp
OBS
•Ledljussystemet kan aktiveras och
inaktiveras.
Se Personliga inställningar på sidan
9-12.
•När sändarens låsknapp trycks in och
mottagaren tar emot signalen slocknar
ljuset.
•Strålkastarna stängs av när
strålkastaromkopplaren vrids till läget
.
▼ Strålkastarvinkling*
Antal personer i bilen och lastens vikt i
lastutrymmet ändrar strålkastarnas vinkel.

Strålkastarnas vinkel kommer att justeras
automatiskt när strålkastarna tänds.

Varnings-/indikeringslampan tänds när det
är ett fel i systemet.
Se Varnings-/indikeringslampor på sidan
4-42.
▼Varselljus*
Vissa länder kräver att rörliga fordon ska
ha sina lampor på (varselljus) under
dagen.

Varselljuset tänds automatiskt när bilen
börjar köras iväg.

De kommer att stängas av när
parkeringsbromsen ansätts eller om
växelväljaren förs till läge P (bilar med
automatisk växellåda).
OBS
Varselljuset kan stängas av.
Se Personliga inställningar på sidan
9-12.
Under körning
Reglage och kontroller
*Vissa modeller.4-67
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Främre dimljus*
Det främre dimljuset kan användas när
tändningen är på ON.
Använd denna omkopplare för att tända de
främre dimljusen. De främre dimljusen
förbättrar sikten nattetid och vid dimma.

För att kunna tända främre dimljuset
vrider du dimljusreglaget till läge
eller
(dimljusreglaget återvänder automatiskt
till läget
).

Dimljusomkopplare
Strålkastaromkopplaren måste vara i läget
eller när de främre dimljusen slås
på.
Indikeringen för det främre dimljuset på
instrumentgruppen tänds när det främre
dimljuset är tänt.

Gör något av följande för att släcka det
främre dimljuset:
•Vrid dimljusreglaget till läge .
•Vrid strålkastaromkopplaren till läge
.
OBS
•(Med ljusautomatik)
Om dimljusomkopplaren är i läget
eller strålkastaromkopplaren är i läget
, kommer dimljusen att tändas när
strålkastarna och ytterlamporna slås på.
•Om dimljusomkopplaren vrids till läge
när strålkastarna eller de främre
dimljusen är på (dimljusomkopplaren
återgår automatiskt till läge
), tänds
även de bakre dimljusen och det bakre
dimljusets indikeringslampa på
instrumentgruppen tänds.
Under körning
Reglage och kontroller
4-68*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Bakre dimljus*
Det bakre dimljuset kan användas när
tändningen är på ON.
De bakre dimljusen gör att bilen syns
bättre.
Indikeringen för de bakre dimljusen på
instrumentgruppen tänds samtidigt som
dimljusen tänds.

▼Med främre dimljus
Strålkastaromkopplaren måste vara i läget
eller för att man ska kunna tända
dimbakljuset.

För att kunna tända dimbakljuset vrids
dimljusreglaget till läget
(dimljusreglaget åter vänder till läget
automatiskt).
Indikeringen för dimbakljuset på
instrumentgruppen tänds när dimbakljuset
är tänt.

Dimljusomkopplare
Gör något av följande för att släcka
dimbakljuset:
•Vrid dimbakljusreglaget till läget igen
(dimljusreglaget återgår till läget
automatiskt).
•Vrid strålkastaromkopplaren till läge
.
Indikeringslampan för dimbakljuset på
instrumentgruppen släcks när dimbakljuset
släcks.
OBS
•De främre dimljusen tänds när
dimbakljusen tänds.
•Om dimljusreglaget vrids till läge
(dimljusreglaget åter går automatiskt till
läge
), tänds även det främre dimljuset
på instrumentgruppen.
•(Med ljusautomatik)
När strålkastaromkopplaren är i läge
och strålkastarna, ytterlamporna
och instrumentpanelen är tända, tänds
det bakre dimbakljuset när det bakre
dimljusreglaget aktiveras.
Under körning
Reglage och kontroller
*Vissa modeller.4-69
