Under följande förhållanden visas
indikeringen för avbrutet MRCC-system
på multiinformationsdisplayen och en
ljudsignal hörs.
•DSC har arbetat.
•Smart bromsassistans (SBS) har arbetat.
•Bromsassistans i tättrafik [framåt]
(SCBS F) eller avancerad
bromsassistans i tättrafik (Advanced
SCBS) har aktiverats.
•Under körning i en lång nedförsbacke.
•Det är ett fel på systemet.
•Radarsensorn (fram) kan inte detektera
objekt (i regn, dimma, snö eller annat
dåligt väder eller om ytan på
kylargrillen är smutsig).
•Hastigheten minskar till under 25 km/h.
•(Manuell växellåda)
•Växelväljaren förs till läge N (neutral)
under en viss tid.
•Kopplingspedalen är nertryckt under
en viss tid.
•Motorstopp.
Återuppta styrningen
Om MRCC-systemet avbrutits kan du
återgå till den tidigare inställda hastigheten
genom att trycka på RES när alla villkor är
uppfyllda.
OBS
Om den inställda hastigheten inte visas på
displayen kommer styrningen inte att
återupptas även om du trycker in RES.
Inaktivera systemet
Tryck på OFF/CAN två gånger när MRCC
är aktiverat om du vill stänga av systemet.
Under körning
i-ACTIVSENSE
4-142
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Display med begäran om uppväxlin
g/nerväxling (manuell växellåda)
Begäran om uppväxling/nedväxling kan visas i active driving display eller
multiinformationsdisplayen när MRCC använd s. När detta inträffar bör växling ske
eftersom olämplig växel ligger i.
Begäran Indikering på displayen
Multiinformationsdisplay Active Driving Display (ADD)
Växla upp
Växla upp
Växla ner
Växla ned
OBS
Om uppväxling/nedväxling inte sker trots att en begäran om uppväxling/nedväxling visas,
kommer motorn att belastas och MRCC kan avbrytas automatiskt eller så kan motorn ta
skada.
▼ Farthållare
Avståndshållaren inaktiveras och endast
farthållaren är i drift när funktionen
används.
Hastigheten kan ställas in på mer än cirka
25 km/h.
Använd farthållaren på motorvägar och
andra vägar där fordonen håller en jämn
fart som då inte kräver ständiga gaspådrag
och inbromsningar.
VARNING
Använd inte farthållaren på följande
platser:
Om den gör det kan det leda till en olycka.

Vägar med skarpa kurvor och där
trafiken är tät och det är litet avstånd
mellan fordonen. (Det går inte att köra
med farthållaren aktiverad under
sådana förhållanden)
 Branta nedförsbackar (den inställda
hastigheten kan överskridas eftersom
motorbromsningen kanske inte är
tillräcklig)
 Hala vägar med is eller snö (däcken kan
slira och få dig att tappa kontrollen över
bilen)
Under körning
i-ACTIVSENSE
4-143
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Kör alltid försiktigt:
Varningarna och bromssystemet fungerar
inte när avståndshållaren inaktiveras och
systemet bara använder farthållaren. Tryck
ned bromspedalen när du vill minska
hastigheten beroende på
omgivningsförhållandena, håll dig på
säkert avstånd från fordonet framför och
kör alltid försiktigt.
Aktivera farthållaren
Om MODE trycks in tills systemet ändras
till farthållarens huvudindikering (vit) när
MRCC är aktiverat kommer systemet att
växla till farthållarfunktionen.
Föraren meddelas på följande sätt av
indikeringen och
multiinformationsdisplayen när systemet
växlar till farthållaren:
•Indikeringen för inställd MRCC (grön)
eller huvudindikeringen för MRCC (vit)
slocknar och huvudindikeringen för
farthållaren (vit) tänds.
•Ett meddelande visas på
multiinformationsdisplayen.
VARNING
Stäng alltid av farthållaren när den inte
används:
Det kan leda till en olycka om du lämnar
farthållaren på när den inte används
eftersom funktionen kan aktiveras
plötsligt.
Ställa in hastigheten
Justera systemets inställda hastighet med
gaspedalen.
Indikeringen för inställd farthållare (grön)
tänds och avståndshållaren aktiveras när
du trycker på SET
eller SET.
OBS
•Systemet kanske inte kan hålla den
inställda hastigheten konstant beroende
på körförhållandena, till exempel i
branta uppförs- och nedförsbackar.
•Hastigheten fortsätter att öka om SET
hålls intryckt. Hastigheten fortsätter att
minska om SET
hålls intryckt.
Öka den inställda hastigheten
Den inställda hastigheten kan ökas på
följande sätt:
Öka hastigheten med SET
Håll SET intryckt och släpp den när
önskad hastighet har nåtts.
Den inställda hastigheten kan justeras
stegvis (i steg om 1 km/h) genom att
kortvarigt trycka och släppa knappen. Om
knappen till exempel trycks in 4 gånger
kommer den inställda hastigheten att öka
med cirka 4 km/h.
Gör så här för att öka hastigheten med
gaspedalen
Tryck ned gaspedalen och tryck på SET
eller SET när önskad hastighet har nåtts.
Om knappen inte trycks in kommer
systemet att återgå till den inställda
hastigheten när gaspedalen släpps.
Sänka den inställda hastigheten
Håll SET intryckt och släpp den när
önskad hastighet har nåtts.
Den inställda hastigheten kan justeras
stegvis (i steg om 1 km/h) genom att
kortvarigt trycka och släppa knappen. Om
knappen till exempel trycks in 4 gånger
kommer den inställda hastigheten att
minska med cirka 4 km/h.
Under körning
i-ACTIVSENSE
4-144
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Avbryta funktionen
Avbryta med OFF/CAN
Farthållaren inaktiveras om du trycker på
OFF/CAN en gång.
Avbryta med MODE
Farthållaren inaktiveras när du trycker på
MODE och avståndshållaren kan
användas.
Farthållaren inaktiveras automatiskt i
följande fall. Om RES tryckts in när
hastigheten är 25 km/h eller högre
kommer systemet att återgå till den
ursprungliga, inställda hastigheten.
•OFF/CAN trycks in en gång.
•Bromspedalen är nedtryckt.
•Parkeringsbromsen är ansatt.
(Manuell växellåda)
•Kopplingspedalen trycks in.
•Växelspaken förs till friläget.
(Automatväxellåda)
•Växelväljaren flyttas till läge P eller N.
OBS
•Om fordonets hastighet minskar med
cirka 15 km/h eller mer än den inställda
hastigheten kan farthållaren inaktiveras.
•Farthållaren inaktiveras när hastigheten
är lägre än 21 km/h. I sådana fall
återgår inte hastigheten till den
ursprungliga, inställda hastigheten även
om hastigheten ökar till 25 km/h eller
mer och RES trycks in. Återställ
farthållaren.
Under körning
i-ACTIVSENSE
4-145
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Mazda radarfarthållare med stopp- och körfunktion
(MRCC med stopp- och körf unktion) (automatväxellåda
utom Taiwan)
*
MRCC med stopp- och körfunktion är utformat för att hålla ett visst avstånd*1 till fordonet
framför med hjälp av en radarsensor (fram) som registrerar avståndet till framförvarande
fordon på en förinställd hastighet så att föraren slipper använda gas- eller bromspedalerna.
*1 Avståndshållare: Håller avståndet mellan din bil och framförvarande fordon som registreras av Mazda radarfarthållare (MRCC).
Om bilen plötsligt börjar närma sig det framförvarande fordonet, exempelvis om det
bromsar in, aktiveras ett varningsljud och en varningsindikering på displayen för att
uppmärksamma sig på att du bör hålla tillräckligt avstånd till framförvarande fordon.
Om fordonet framför stannar kommer din bil att stoppas och stå stilla automatiskt
(stoppstyrning) och avståndshållaren aktiveras på nytt när du börjar köra fordonet igen, till
exempel genom att trycka på RES.
Se även följande innan du använder MRCC med stopp- och körfunktion.
•i-stop (sidan 4-12)
•AUTOHOLD (sidan 4-84)
•Framåtriktad kamera (FSC) (sidan 4-194)
•Radarsensor (fram) (sidan 4-199)
VARNING
Förlita dig inte helt på MRCC med stopp- och körfunktion, kör alltid försiktigt:
Det
finns gränser för vad MRCC-systemet med stopp- och körfunktion kan detektera beroende
på typen av fordon som ligger framför och dess skick, väderleken samt vägförhållandena.
Dessutom kanske inte systemet kan bromsa in tillräckligt för att undvika en kollision med
framförvarande fordon om det bromsar in snab bt eller ett annat fordon byter fil framför
bilen, så en olycka kan lätt inträffa.
Kör alltid försiktigt genom att vara uppmärksam på omgivningen och trycka ned
bromspedalen eller gaspedalen för att hålla säkr are avstånd till framförvarande fordon eller
annalkande fordon.
Använd inte MRCC med stopp- och körfunktion på följande platser, det kan leda till en
oväntad olycka:
 Allmänna vägar som inte är motorvägar (det går inte att använda MRCC med stopp- och
körfunktion under sådana förhållanden.)
 Vägar med skarpa kurvor och där trafiken är tät och det är litet avstånd mellan fordonen.
Under körning
i-ACTIVSENSE
4-146*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Vägar med ständiga accelerationer och inbromsningar (det går inte att använda MRCC
med stopp- och körfunktion under sådana förhållanden).
 Vid av- och påfarter, serviceområden och park eringsplatser efter motorvägar (om du kör av
motorvägen med avståndshållaren aktivera d, kommer fordonet framför inte att kunna
följas och bilen kan accelerera ti ll inställd farthållarhastighet).
 Hala vägar med is eller snö (däcken kan slira och få dig att tappa kontrollen över bilen eller
stoppstyrningen kanske inte fungerar.)
 Långa nedförsbackar (för att upprätthålla av ståndet till framförvarande fordon kommer
systemet automatiskt att bromsa kontinuerl igt vilket kan göra att bromsarna utmattas.)
 Backar med kraftig lutning (for donet framför kanske inte kan detekteras på rätt sätt, ditt
fordon kan glida när stoppstyrningen är akti verad och det kan accelerera snabbt när det
börjar röra sig igen.)
För säkerhetens skull ska du stänga av MRCC med stopp- och körfunktionen när systemet inte
används.
Stig inte ut ur fordonet när stoppstyrningen är aktiverad:
Det är farligt att stiga ut ur fordonet när stoppstyrningen är aktiverad eftersom fordonet
plötsligt kan röra på sig och orsaka en olycka. I nnan du stiger ut ur fordonet ska du inaktivera
MRCC med stopp- och körfunktion, flytta växelväljaren till P-läget och ansätta den elektriska
parkeringsbromsen (EPB).
VIKTIGT
Om bilen bogseras eller om du bogserar något bör MRCC med stopp- och körfunktion stängas
av för att undvika att det ingriper på fel sätt.
OBS
•MRCC med stopp- och körfunktion avkänner inte följande som fysiska föremål.
•Fordon som närmar sig från motsatt håll
•Fotgängare
•Fasta objekt (stillastående fordon, fasta hinder framför bilen)
•Om ett framförvarande fordon framförs mycket långsamt kanske systemet inte
identifierar det på rätt sätt.
•Ställ inte in avståndshållaren på att detektera fordon med två hjul som motorcyklar eller
cyklar när den används.
•Använd inte MRCC med stopp- och körfunktion i sådan trafik där varningar om att ligga
för nära ofta aktiveras.
Under körning
i-ACTIVSENSE
4-147
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

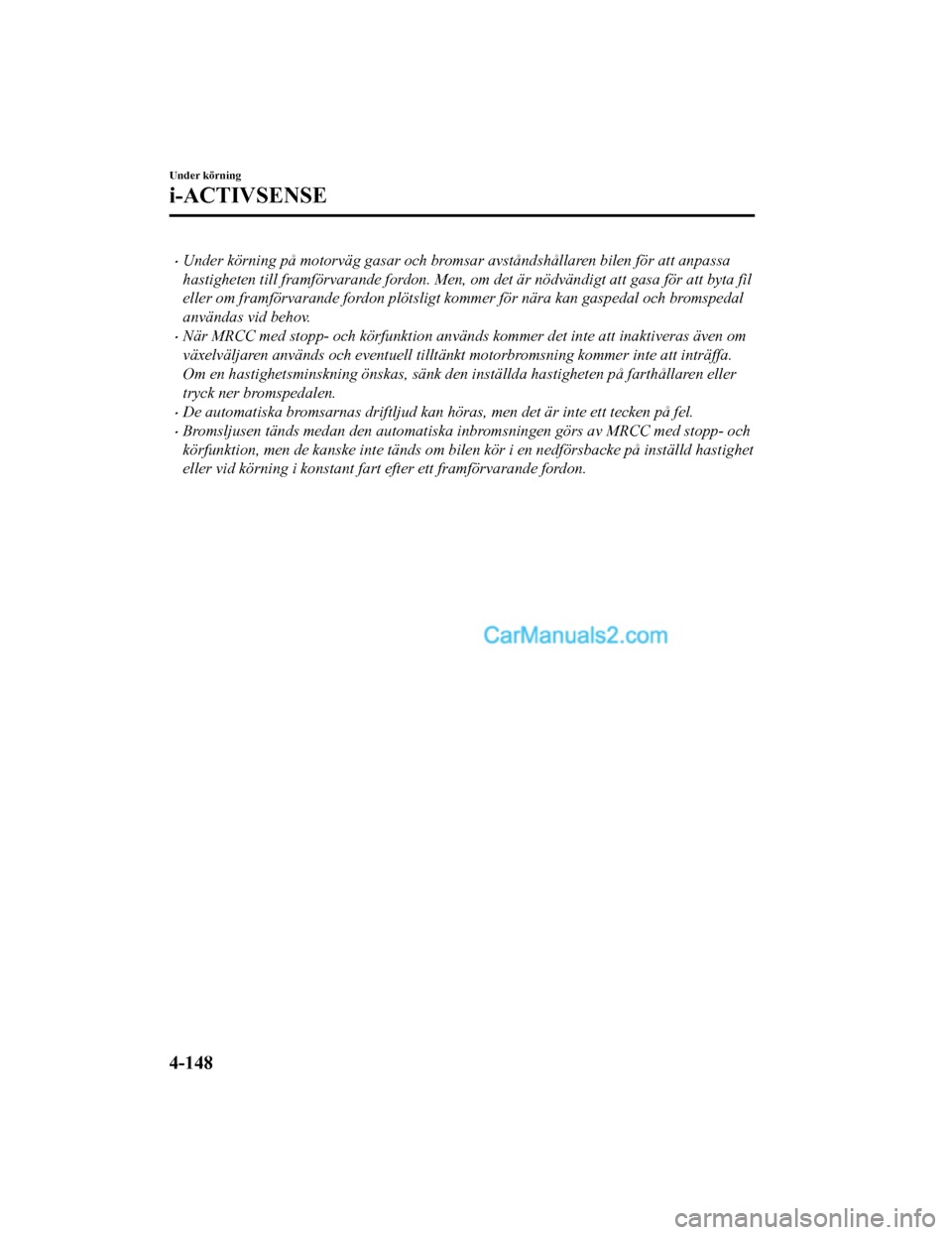

•Under körning på motorväg gasar och bromsar avståndshållaren bilen för att anpassa
hastigheten till framförvarande fordon. Men, om det är nödvändigt att gasa för att byta fil
eller om framförvarande fordon plötsligt kommer för nära kan gaspedal och bromspedal
användas vid behov.
•När MRCC med stopp- och körfunktion används kommer det inte att inaktiveras även om
växelväljaren används och eventuell tilltänkt motorbromsning kommer inte att inträffa.
Om en hastighetsminskning önskas, sänk den inställda hastigheten på farthållaren eller
tryck ner bromspedalen.
•De automatiska bromsarnas driftljud kan höras, men det är inte ett tecken på fel.
•Bromsljusen tänds medan den automatiska inbromsningen görs av MRCC med stopp- och
körfunktion, men de kanske inte tänds om bilen kör i en nedförsbacke på inställd hastighet
eller vid körning i konstant fart efter ett framförvarande fordon.
Under körning
i-ACTIVSENSE
4-148
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Indikering för Mazda radarfarthållare
med stopp- och körfunktion (MRCC med
stopp- och körfunktion)
Inställnings- och driftstatus för MRCC med stopp- och körfunktion visas på
multiinformationsdisplayen och active driving display.
MRCC Av stånd till
framförva rande fordon
MRCC Ins tälld hastighet
Vi sning,
framförva rande fordon
Vi snin g, fra mfö rva ra n de ford onMRCC Av stånd till
framförva rande
fordon
MRCC Ins tälld
hast ighet
Active Driving Display (ADD)
Active Driving Display (vindrutetyp)
Active Driving Display (typ med automatisk uppfällning)
MultiinformationsdisplayMRCC
Av stånd till
framförva rande fordon
MRCC Ins tälld hastighet
Vi sning,
framförva rande fordon
Vi s
ning, framförva rande fordon
MRCC Av stånd till
framförva rande
fordon
MRCC Ins tälld
hast ighet
Active Driving Display (ADD)
Multiinformationsdisplay
Under körning
i-ACTIVSENSE
4-149
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
