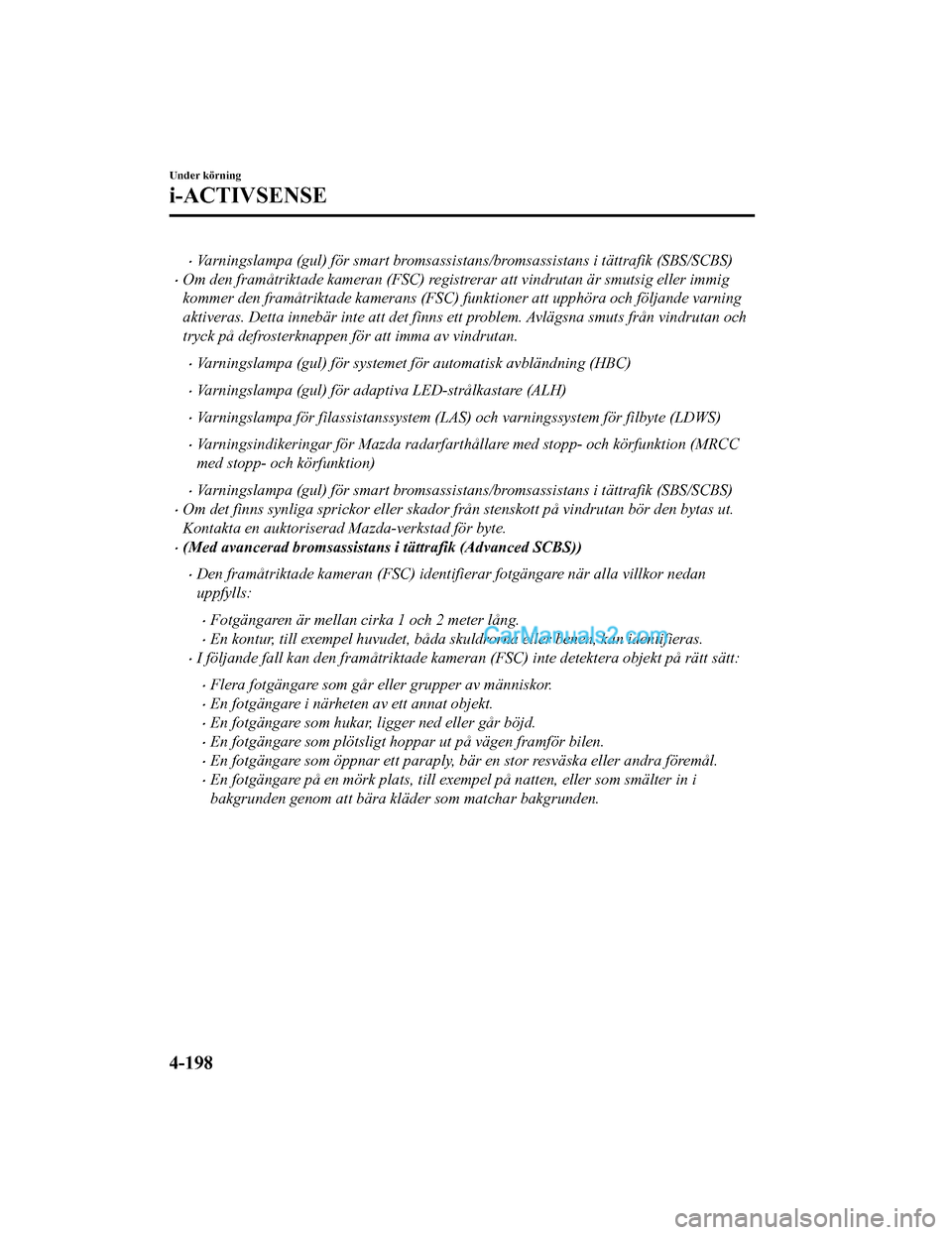

•Varningslampa (gul) för smart bromsassistans/bromsassistans i tättrafik (SBS/SCBS)
•Om den framåtriktade kameran (FSC) registre rar att vindrutan är smutsig eller immig
kommer den framåtriktade kamerans (FSC) funktioner att upphöra och följande varning
aktiveras. Detta innebär inte att det finns ett problem. Avlägsna smuts från vindrutan och
tryck på defrosterknappen för att imma av vindrutan.
•Varningslampa (gul) för systemet för automatisk avbländning (HBC)
•Varningslampa (gul) för adaptiva LED-strålkastare (ALH)
•Varningslampa för filassistanssystem (LAS ) och varningssystem för filbyte (LDWS)
•Varningsindikeringar för Mazda radarfarthå llare med stopp- och körfunktion (MRCC
med stopp- och körfunktion)
•Varningslampa (gul) för smar t bromsassistans/bromsassistans i tättrafik (SBS/SCBS)
•Om det finns synliga sprickor eller skador från stenskott på vindrutan bör den bytas ut.
Kontakta en auktoriserad Mazda-verkstad för byte.
•(Med avancerad bromsassistans i tättrafik (Advanced SCBS))
•Den framåtriktade kameran (FSC) identifierar fotgängare när alla villkor nedan
uppfylls:
•Fotgängaren är mellan cirka 1 och 2 meter lång.
•En kontur, till exempel huvudet, båda skuldrorna eller benen, kan identifieras.
•I följande fall kan den framåtriktade kameran (FSC) inte detektera objekt på rätt sätt:
•Flera fotgängare som går eller grupper av människor.
•En fotgängare i närheten av ett annat objekt.
•En fotgängare som hukar, ligger ned eller går böjd.
•En fotgängare som plötsligt hoppar ut på vägen framför bilen.
•En fotgängare som öppnar ett paraply, bär en stor resväska eller andra föremål.
•En fotgängare på en mörk plats, till exempel på natten, eller som smälter in i
bakgrunden genom att bära kläder som matchar bakgrunden.
Under körning
i-ACTIVSENSE
4-198
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Radarsensor (fram)*
Bilen är utrustad med en radarsensor (fram).
Följande system använder även radarsensorn (fram).
•Mazda radar farthållare (MRCC, Mazda Radar Cruise Control)
•Mazda radarfarthållare med stopp- och kö rfunktion (MRCC med stopp- och körfunktion)
•Avståndsidentifieringssystem (DRSS, Distance Recognition Support System)
•Smart bromsassistans (SBS, Smart Brake Support)
Radarsensorn (fram) fungerar genom att detektera radiovågor som sänds från radarsensorn
och som reflekteras av ett fordon eller ett hinder framför bilen.
Radarsensorn (fram) sitter monterad bakom emblemet i fronten.
Radarsensor (fram)
Om ”Front radar blocked” (Radar fram blockerad) visas i instrumentgruppens
multiinformationsdisplay måste området runt radarsensorn (fram) rengöras.
VIKTIGT
Beakta följande försiktighetsåtgärder för a tt säkerställa att respektive system fungerar
tillfredsställande.
 Placera inga klisterlappar (inklusive transparen ta klisterlappar) på ytan kring kylargrillen
och emblemet i fronten, i och omkring radarsensorn (fram), och byt inte ut kylargrillen och
emblemet mot någon produkt som inte är original och som är konstruerad för att
användas tillsammans med radarsensorn (fram).
 Radarsensorn (fram) har en funktion för att känna av en smutsig yta på radarsensorn och
informera föraren om detta, emellertid, beroen de på villkoren, kanske den inte känner av
plastpåsar, is eller snö. Om detta inträffar kanske systemet inte fungerar tillfredsställande,
så håll alltid radarsensorn (fram) ren.
 Montera inte ett skydd över grillen.
 Om den främre delen av bilen har skadats i en trafikolycka, kan läget för radarsensorn
(fram) ha flyttats. Stoppa systemet omedelbart
och låt bilen undersökas hos en
auktoriserad Mazda-verkstad.
Under körning
i-ACTIVSENSE
*Vissa modeller.4-199
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Använd inte den främre stötfångaren för att sk juta på andra fordon eller på hinder som när
man kör ut från en parkeringsplats. Det finns då risk för att sensorn (fram) träffas och dess
inriktning flyttas.
 Ta inte bort, ta isär eller modifiera lasersensorn (fram).
 För reparationer, byte eller målningsarbete kring radarsensorn (fram), kontakta en
auktoriserad Mazda-verkstad.
 Modifiera inte upphängningen. Om hjulupph ängningen modifieras kan bilens höjd ändras
och radarsensorn (fram) kanske inte uppfatta r ett fordon eller hinder framför på rätt sätt.
OBS
•I följande fall kanske radarsensorn (fram) inte kan upptäcka framförvarande fordon eller
hinder så att tillhörande system inte fungerar som önskat.
•Den bakre delen av ett framförvarande fordon reflekterar inte radiovågor effektivt,
exempelvis en olastad släpvagn eller en bil med ett flak som täcks av ett kapell, fordon
med mycket plast i aktern och fordon med rundade former i aktern.
•Fordon framför som har låg fordonshöjd och därigenom en mindre area för att
reflektera radiovågor.
•Sikten är nedsatt på grund av ett fordon framför kastar upp vatten, snö eller sand från
dess däck på vindrutan.
•Bagageutrymmet är fyllt med tunga föremål eller baksätet är fullsatt.
•Is, snö eller smuts finns på det främre emblemets yta.
•Vid dåligt väder såsom regn, snö eller sandstormar.
•Vid körning nära platser eller föremål som avger starka radiovågor.
•I följande fall kanske radarsensorn (fram) inte kan upptäcka framförvarande fordon eller
hinder.
•I början eller slutet av en kurva.
•Vägar med många kurvor.
•Smala körfält på grund av vägarbeten.
•Fordonet framför befinner sig i radarsensorns blinda fläck.
•Fordonet framför kör onormalt på grund av en olycka eller skada på fordonet.
•Vägar med många upp- och nerförsbackar.
•Körning på dåliga vägar eller utan beläggning.
•Avståndet mellan din bil och fordonet framför är extremt litet.
•Ett fordon kommer plötsligt in framför bilen exempelvis vid snabbt filbyte.
•För att förhindra att systemet fungerar felaktigt bör däck av samma specificerade storlek,
tillverkare, typ och mönster finnas på alla fyra hjulen. Använd dessutom inte däck med
påtagligt olika slitagemönster eller däckstryck på samma bil (inklusive tillfälligt
reservhjul).
•Systemet kanske inte fungerar som det ska om batteriet är dåligt laddat.
Under körning
i-ACTIVSENSE
4-200
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

•Vid körning på vägar med lite trafik och ett fåtal fordon eller hinder framför som
radarsensorn (fram) ska detektera kan det hända att ”Front radar blocked” (Radar fram
blockerad) tillfälligt visas, men detta innebär inte att det är något fel.
Under körning
i-ACTIVSENSE
4-201
2017-6-29 16:54:29Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Radarsensorer (bak)*
Bilen är utrustad med radarsensorer (bak). Följande system använder även radarsensorerna
(bak).
•Övervakning av död vinkel (B SM, Blind Spot Monitoring)
•Backvarnare för korsande trafik ( RCTA, Rear Cross Traffic Alert)
Radarsensorerna (bak) fungerar genom att registrera radiovågor som sänds från radarsensorn
och som reflekteras av ett fordon eller ett hinder bakom bilen.
Radarsensorer (bak)
Radarsensorerna (bak) sitter på insidan av den bakre stötfångaren, en på vänster och en på
höger sida.
Håll alltid området runt radarsensorerna på den bakre stötfångaren rent, så att
radarsensorerna (bak) kan fungera korrekt. Placera inga klisterlappar.
Se Utvändig vård på sidan 6-62.
VIKTIGT
Om den bakre stötfångaren får en allvarlig stöt kanske systemet inte längre fungerar normalt.
Stoppa systemet omedelbart och lämna in ford onet för kontroll hos en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
OBS
•Avkänningsmöjligheten med lasersensorn (bak) är begränsad. I följande fall kan
avkänningsmöjligheten sänkas och systemet fungerar då inte normalt.
•Den bakre stötfångaren har deformerats i närheten av en radarsensor (bak).
•Snö, is eller lera har fastnat på den bakre stötfångaren i närheten av en radarsensor.
•Under sämre väderförhållanden som regn, snöfall och dimma.
•I följande fall kanske radarsen sorerna (bak) inte kan registrera föremål eller så kan det
vara svårt att upptäcka dem.
•Stillastående föremål på en väg eller en vägren t.ex. små, tvåhjuliga fordon, cyklar,
fotgängare, djur och kundvagnar.
Under körning
i-ACTIVSENSE
4-202*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

•Former på fordon som inte återspeglar radarvågor bra som tomma släpvagnar med låg
fordonshöjd och sportbilar.
•Bilar levereras med radarsensorerna (bak) injusterade för varje bil som är lastad så att
radarsensorerna (bak) registrerar annalkande fordon på rätt sätt. Om inriktningen på
radarsensorerna (bak) av någon anledning avviker ska du låta en kunnig reparatör
undersöka bilen. Vi rekommenderar en auktoriserad Mazda-verkstad.
•Kontakta en kunnig reparatör, vi rekommenderar en auktoriserad Mazda-återförsäljare,
vid reparation eller byte av radarsensorerna (bak) samt vid reparation, lackering eller
byte av den bakre stötfångaren i närheten av radarsensorerna.
•Stäng av systemet om du har ett släp tillkopplat eller har cyklar upphängda bakom bilen. I
annat fall kan radarns radiovågor hindras vilket får till följd att systemet inte fungerar
som det ska.
•Radarsensorerna kan vara föremål för lokala lagar gällande radiovågor i det land där
bilen körs. Om bilen körs utomlands kan ett godkännande från det land där bilen normalt
körs i vara nödvändig.
Under körning
i-ACTIVSENSE
4-203
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Ultraljudssensor (bak)*
Ultraljudssensorerna (bak) fungerar genom att registrera de ultraljudsvågor som sänds från
ultraljudssensorerna och som reflek teras av ett hinder bakom bilen.
Ultraljudssensor (bak)
Ultraljudssensorerna (bak) sitter monterade i den bakre stötfångaren.
Under körning
i-ACTIVSENSE
4-204*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Farthållare*
Du kan ställa in och hålla valfri hastighet över cirka 25 km/h med farthållaren.
VARNING
Använd inte farthållaren under följande förhållanden:
Om farthållaren används under följande förhål landen riskerar du att förlora kontrollen.
 Backig terräng
 Branta lutningar
 Tung eller varierande trafik
 Hala eller slingriga vägar
 Liknande begränsningar som kräver anpassning av hastigheten
▼ Farthållaromkopplare
ON-knapp
Knappen RES/+
Utan inställningsbar
hastighetsbegränsning (ASL)
Knappen SET
-
Knappen
OFF/CAN
MODE-strömställare
Knappen RES/+
Med inställningsbar
hastighetsbegränsning (ASL)Knappen SET
-
Knappen
OFF/CAN
OBS
Om följande rattomkopplare finns på din Mazda har bilen en Mazda radarfarthållare
(MRCC) eller en Mazda radarfarthållare med stopp- och körfunktion (MRCC med stopp-
och körfunktion).
Se Mazda radar farthållare (MRCC) på sidan 4-134.
