2017 MAZDA MODEL CX-5 Ägarmanual (in Swedish)

▼Visning av inställningsbar ha
stighetsbegränsning (ASL)
Inställningsstatus för ASL visas i active driving display (fordon med active driving display)
eller displayen i instrumentgruppen.
Standby-visning
Visas när knappen för inställningsbar hastighetsbegränsning påverkats och systemet är på.
Stängs av när systemet stängs av.

Active Driving Display (ADD) Med multiinforma-
tionsdisplayUtan multiinforma-
tionsdisplay
Inställningsvisning
Med farthållare
Visas när knappen SET
används och hastigheten ställs in.
Med Mazda radarfarthållare (MRCC) eller Mazda radarfarthållare med stopp- och
körfunktion (MRCC med stopp- och körfunktion)
Visas när knappen SET
eller SET används och hastigheten ställs in.

Active Driving Display (ADD) Med multiinforma-
tionsdisplayUtan multiinforma-
tionsdisplay
Av b r y t v i s n i n g
Visas när något av följande utförts oc
h systemet är tillfälligt avstängt.
•OFF/CAN används
•Gaspedalen trycks kraftigt ner

Active Driving Display (ADD) Med multiinforma- tionsdisplayUtan multiinforma-
tionsdisplay
Under körning
i-ACTIVSENSE
4-174
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Huvudindikering för inställningsbar hast
ighetsbegränsning (ASL) (vit)/Indikering
för inställd hastighetsbegränsning (ASL) (grön)
Indikeringslampan har två färger.
ASL-huvudindikering (vit)
Indikeringslampan lyser med vitt sken nä r MODE trycks in och ASL är aktiverat.
Indikering för in ställt ASL (grön)
Indikeringslampan lyser grön när en hastighet ställts in.
▼Varningssignal för hastighetsbegränsning
Instrumentgrupp typ A
Om fordonets hastighet överstiger den instäl
lda hastigheten med cirka 5 km/h eller mer,
ändras bakgrunden på indikeringen för inställd ASL till gult och den blinkar tre gånger.
Dessutom aktiveras en varningssi gnal samtidigt. Indikeringen slutar blinka och förblir tänd
om bilens hastighet fortsätter att överskrida den inställda hastigheten med mer än 5 km/h.
Dessutom förblir indikeringen tänd och varn ingsljudet hörs tills bilen körs på inställd
hastighet eller lägre.
Instrumentgrupp typ B
Om bilens hastighet överskrider den inställda hastigheten med mer än 5 km/h hörs ett
ihållande varningsljud och ASL-displayen b linkar. Varningsljudet hörs och displayen
blinkar tills dess bilens hastighet kommit ner till den inställda maxhastigheten.
Kontrollera säkerheten i omgivningen och anpassa hastigheten genom att bromsa. Håll
dessutom ett säkrare avstånd från bakomvarande fordon.

Active Driving Display (ADD) Med multiinforma- tionsdisplayUtan multiinforma-
tionsdisplay
Under körning
i-ACTIVSENSE
4-175
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

VIKTIGT
(Med farthållare)
Om den inställda hastigheten ligger under bilens aktuella hastighet genom att SET
eller
RES/
har tryckts in, aktiveras inte varningsljud et under cirka 30 sekunder även om bilens
hastighet är högre än den nyligen inställda ha stigheten med 5 km/h. Var försiktig så att du
inte kör över den inställda hastigheten.
(Med Mazda radarfarthållare (MRCC) eller Mazda radarfarthållare med stopp- och
körfunktion ( MRCC m ed stopp- oc h körfunktion))
Om den inställda hastigheten ligger under bilens aktuella hastighet genom att SET
eller RES
har tryckts in, aktiveras inte varningsljudet un der cirka 30 sekunder även om bilens hastighet
är högre än den nyligen inställda hastigheten med 5 km/h. Var försiktig så att du inte kör över
den inställda hastigheten.
OBS
När systemet tillfälligt inaktiveras genom att trycka ned gaspedalen helt kommer detta att
visas på ASL-displayen. Om bilens hastighet överskrider den inställda maxhastigheten med
mer än 5 km/h medan denna indikering visas kommer displayen att fortsätta att blinka men
inget varningsljud hörs.
▼ Aktivering/Avaktivering
OBS
När tändningen stängs av bibehåller systemet
samma inställningar som systemet hade när
det stängdes av.
Om tändningen till exempel slogs av när ASL var aktiverat, kommer systemet att aktiveras
nästa gång tändningen slås på.
Aktivering
Tryck på MODE för att aktivera systemet. ASL-skärmen visas och ASL-huvudindikeringen
tänds med vitt sken.
OBS
När farthållaren, Mazda radarfarthållaren (MRCC) eller Mazda radarfarthållaren med
stopp- och körfunktion (MRCC med stopp- och kö rfunktion) aktiveras efter det att du tryckt
på MODE ska du trycka på lägesknappen igen för att växla till ASL.
Avaktivering
För att avaktivera systemet gör följande:
När en farthållarhastighet har ställts in (indik eringen för inställd ASL lyser med grönt sken)
Håll OFF/CAN intryckt en längre tid eller tryck på OFF/CAN 2 gånger. ASL-skärmen visas
inte längre och indikeringen för inställd ASL (grön) visas inte.
Under körning
i-ACTIVSENSE
4-176
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

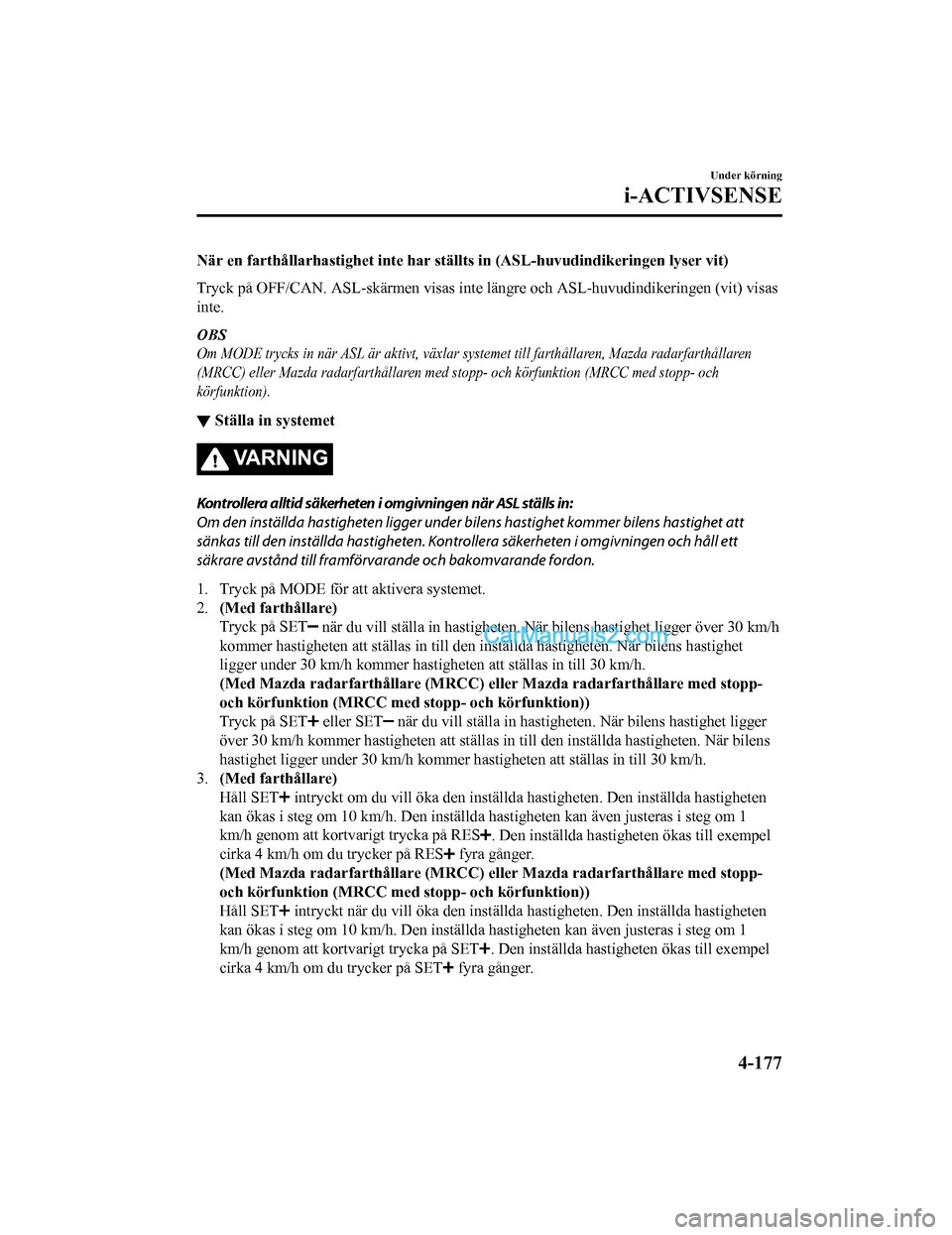

När en farthållarhastighet inte har ställts in (ASL-huvudindikeringen lyser vit)
Tryck på OFF/CAN. ASL-skärmen visas inte längre och ASL-huvudindikeringen (vit) visas
inte.
OBS
Om MODE trycks in när ASL är aktivt, växlar sy stemet till farthållaren, Mazda radarfarthållaren
(MRCC) eller Mazda radarfarthållaren med stopp- och körfunktion (MRCC med stopp- och
körfunktion).
▼ Ställa in systemet
VARNING
Kontrollera alltid säkerheten i omgivningen när ASL ställs in:
Om den inställda hastigheten ligger under bi
lens hastighet kommer bilens hastighet att
sänkas till den inställda hastigheten. Kontrollera säkerheten i omgivningen och håll ett
säkrare avstånd till framförvarande och bakomvarande fordon.
1. Tryck på MODE för att aktivera systemet.
2. (Med farthållare)
Tryck på SET
när du vill ställa in hastigheten. Nä r bilens hastighet ligger över 30 km/h
kommer hastigheten att ställas in till den inställda hastigheten. När bilens hastighet
ligger under 30 km/h kommer hastigheten att ställas in till 30 km/h.
(Med Mazda radarfarthållare (MRCC) el ler Mazda radarfarthållare med stopp-
och körfunktion (MRCC med stopp- och körfunktion))
Tryck på SET
eller SET när du vill ställa in hastigheten. När bilens hastighet ligger
över 30 km/h kommer hastigheten att ställas in till den inställda hastigheten. När bilens
hastighet ligger under 30 km/h kommer ha stigheten att ställas in till 30 km/h.
3. (Med farthållare)
Håll SET
intryckt om du vill öka den inställda hastigheten. Den inställda hastigheten
kan ökas i steg om 10 km/h. Den inställda hastigheten kan även justeras i steg om 1
km/h genom att kortvarigt trycka på RES
. Den inställda hastigheten ökas till exempel
cirka 4 km/h om du trycker på RES
fyra gånger.
(Med Mazda radarfarthållare (MRCC) el ler Mazda radarfarthållare med stopp-
och körfunktion (MRCC med stopp- och körfunktion))
Håll SET
intryckt när du vill öka den inställda hastigheten. Den inställda hastigheten
kan ökas i steg om 10 km/h. Den inställda hastigheten kan även justeras i steg om 1
km/h genom att kortvarigt trycka på SET
. Den inställda hastigheten ökas till exempel
cirka 4 km/h om du trycker på SET
fyra gånger.
Under körning
i-ACTIVSENSE
4-177
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

4. Håll SET intryckt om du vill sänka den inställda hastigheten. Den inställda hastigheten
kan sänkas i steg om 10 km/h. Den inställda hastigheten kan även justeras i steg om 1
km/h genom att kortvarigt trycka på SET
. Den inställda hastigheten sänks till exempel
cirka 4 km/h om du trycker på SET
fyra gånger.
OBS
•(Med farthållare)
När den inställda hastigheten visas i in strumentgruppen ska du trycka på RES/
om du
vill ställa in hastigheten som visas.
(Med Mazda radarfarthållare (MRCC) eller Mazda radarfarthållare med stopp- och
körfunktion (MRCC med stopp- och körfunktion))
När den inställda hastigheten visas i instrume ntgruppen ska du trycka på RES om du vill
ställa in hastigheten som visas.
•Systemet stängs tillfälligt av när bilen accelereras genom att kraftigt trycka ner
gaspedalen, men systemet aktiveras igen när hasti gheten sänkts till inställd hastighet eller
under den hastigheten.
•Bilens hastighet kan överskrida den inställda hastigheten i en nerförsbacke.
▼ Tillfälligt avbryta systemet
Systemet inaktiveras tillfälligt (i standby-läge) om något av följande utförs när ASL visas.
•OFF/CAN trycks in
•Gaspedalen trycks kraftigt ner
Med farthållare
Tryck på RES/
för att fortsätta att köra på den in ställda hastigheten. ASL-displayen
fortsätter att visas.
Med Mazda radarfarthållare (MRCC) eller Mazda radarfarthållare med stopp- och
körfunktion (MRCC med stopp- och körfunktion)
Tryck på RES för att fortsätta att köra på den inställda hastigheten. ASL-displayen fortsätter
att visas.
OBS
•(Med farthållare)
Hastigheten kan ställas in om du trycker på SET
när systemet befinner sig i standbyläge.
(Med Mazda radarfarthållare (MRCC) eller Mazda radarfarthållare med stopp- och
körfunktion (MRCC med stopp- och körfunktion))
Hastigheten kan ställas in genom att du trycker på SET
eller SET när systemet
befinner sig i standbyläge.
•ASL inaktiveras inte när du trycker på bromspedalen.
Under körning
i-ACTIVSENSE
4-178
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Avancerad bromsassistans i tättrafik (Advanced SCBS)(utom Indonesien och Taiwan)
*
Det avancerade SCBS-systemet varnar föraren om kollisionsrisker via displayen och ett
varningsljud när den framåtriktade kameran (F SC) avkänner ett fordon eller en fotgängare
framför och fastställer att det inte går att undvika en kollision när fordonet körs med en
hastighet av cirka 4 till 80 km/h om objektet framför är ett fordon och cirka 10 till 80 km/h
om objektet är en fotgängare. Systemet minskar dessutom skador i händelse av en kollision
genom att aktivera bromssystemet (den avance rade SCBS-bromsen) om systemet fastställer
att en kollision är oundviklig. När föraren trampar ned bromspedalen ansätts bromsarna
dessutom snabbt och hårt. (Bromsassistans (Avancerad SCBS bromsassistans))

Framåtriktad kamera
(FSC, Forward Sensing
Camera)
VARNING
Förlita dig inte enbart på det avancerade SCBS-systemet:
 Det avancerade SCBS-systemet är endast utfo rmat för att reducera skadorna i händelse av
en kollision. Om man förlitar sig alltför mycket på systemet kan det ge upphov till en olycka
om gaspedalen eller bromsped alen oavsiktligt trampas ner.
 Det avancerade SCBS-systemet reagerar på et t fordon eller en fotgängare framför bilen.
Systemet reagerar inte för hinder som vä ggar, fordon med 2 hjul eller djur.
Under körning
i-ACTIVSENSE
*Vissa modeller.4-179
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

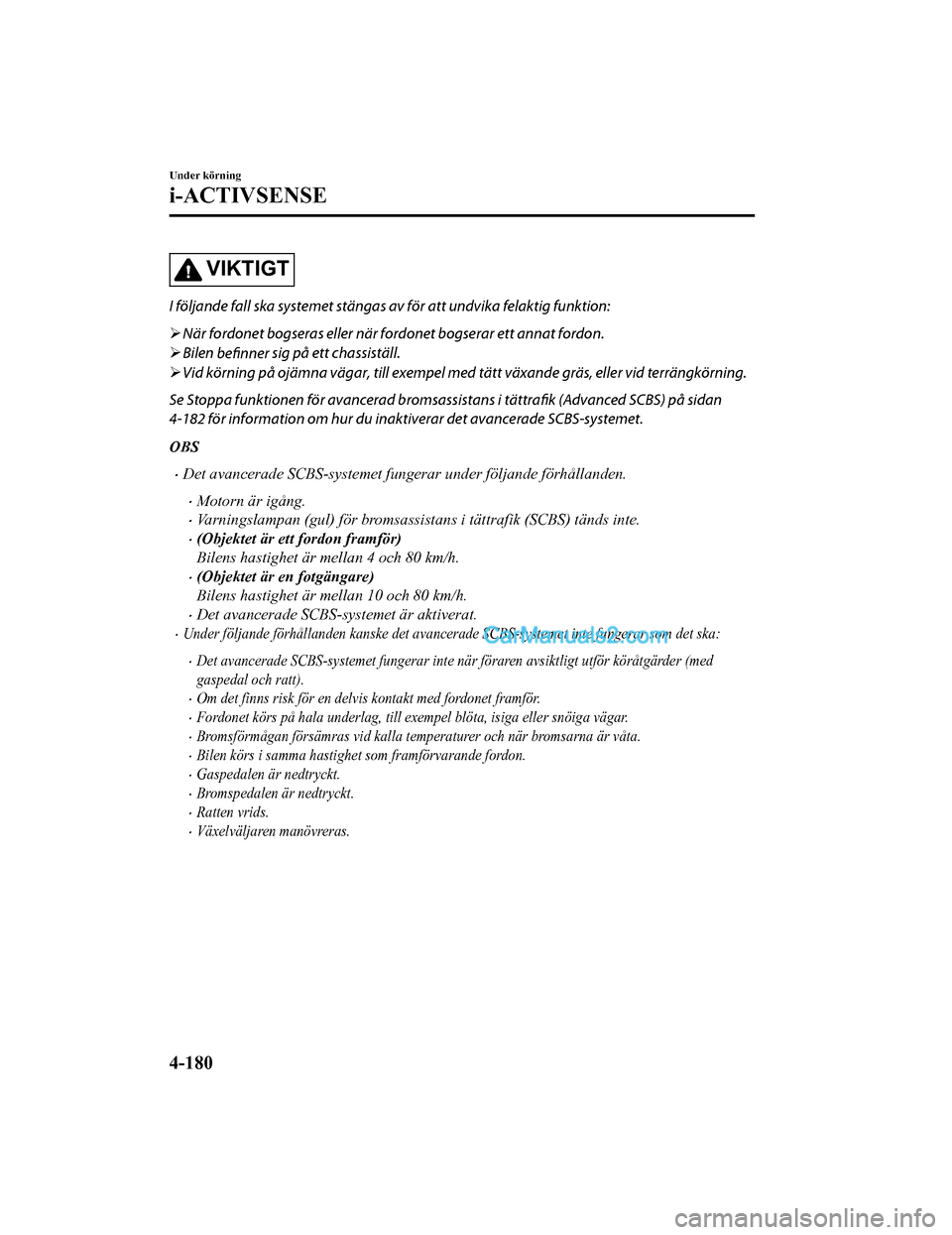

VIKTIGT
I följande fall ska systemet stängas av för att undvika felaktig funktion:
När fordonet bogseras eller när fordonet bogserar ett annat fordon.
 Bilen
befinner sig på ett chassiställ.
 Vid körning på ojämna vägar, till exempel me d tätt växande gräs, eller vid terrängkörning.
Se Stoppa funktionen för avancerad bromsa ssistans i tättrafik (Advanced SCBS) på sidan
4-182 för information om hur du inaktiverar det avancerade SCBS-systemet.
OBS
•Det avancerade SCBS-systemet fungerar under följande förhållanden.
•Motorn är igång.
•Varningslampan (gul) för bromsassistans i tättrafik (SCBS) tänds inte.
•(Objektet är ett fordon framför)
Bilens hastighet är mellan 4 och 80 km/h.
•(Objektet är en fotgängare)
Bilens hastighet är mellan 10 och 80 km/h.
•Det avancerade SCBS-systemet är aktiverat.
•Under följande förhållanden kans ke det avancerade SCBS-systemet inte fungerar som det ska:
•Det avancerade SCBS-systemet fungerar inte när föraren avsiktligt utför köråtgärder (med
gaspedal och ratt).
•Om det finns risk för en delvis kontakt med fordonet framför.
•Fordonet körs på hala underlag, till exempel blöta, isiga eller snöiga vägar.
•Bromsförmågan försämras vid kalla temperaturer och när bromsarna är våta.
•Bilen körs i samma hastighet som framförvarande fordon.
•Gaspedalen är nedtryckt.
•Bromspedalen är nedtryckt.
•Ratten vrids.
•Växelväljaren manövreras.
Under körning
i-ACTIVSENSE
4-180
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

•I följande fall kan det avancerade SCBS-systemet aktiveras.
•Föremål på vägen vid ingången till en kurva.
•Vi d m ö t e i e n k u r v a .
•När du kör igenom en betalstation.
•När du passerar genom låga portar, smala portar, tvätthallar och tunnlar.
•Om du plötsligt närmar dig fordonet framför.
•Fordon med två hjul, djur eller träd.
•(Manuell växellåda)
Om bilen stoppas genom en aktivering av SCBS och kopplingspedalen inte trycks ned
kommer motorn att stängas av.
Under körning
i-ACTIVSENSE
4-181
2017-6-29 16:54:29Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
