2017 MAZDA MODEL CX-5 Ägarmanual (in Swedish)

3. Dra gummibladet i pilens riktning till
ett läge där skåran i bladhållaren kan
kontrolleras.

Skåra
4. Dra bort gummibladets ände från skåran i bladhållaren i pilens riktning
och ta bort gummibladet från
bladhållaren.

Skåra
Underhåll och skötsel
Ägarunderhåll
6-34
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

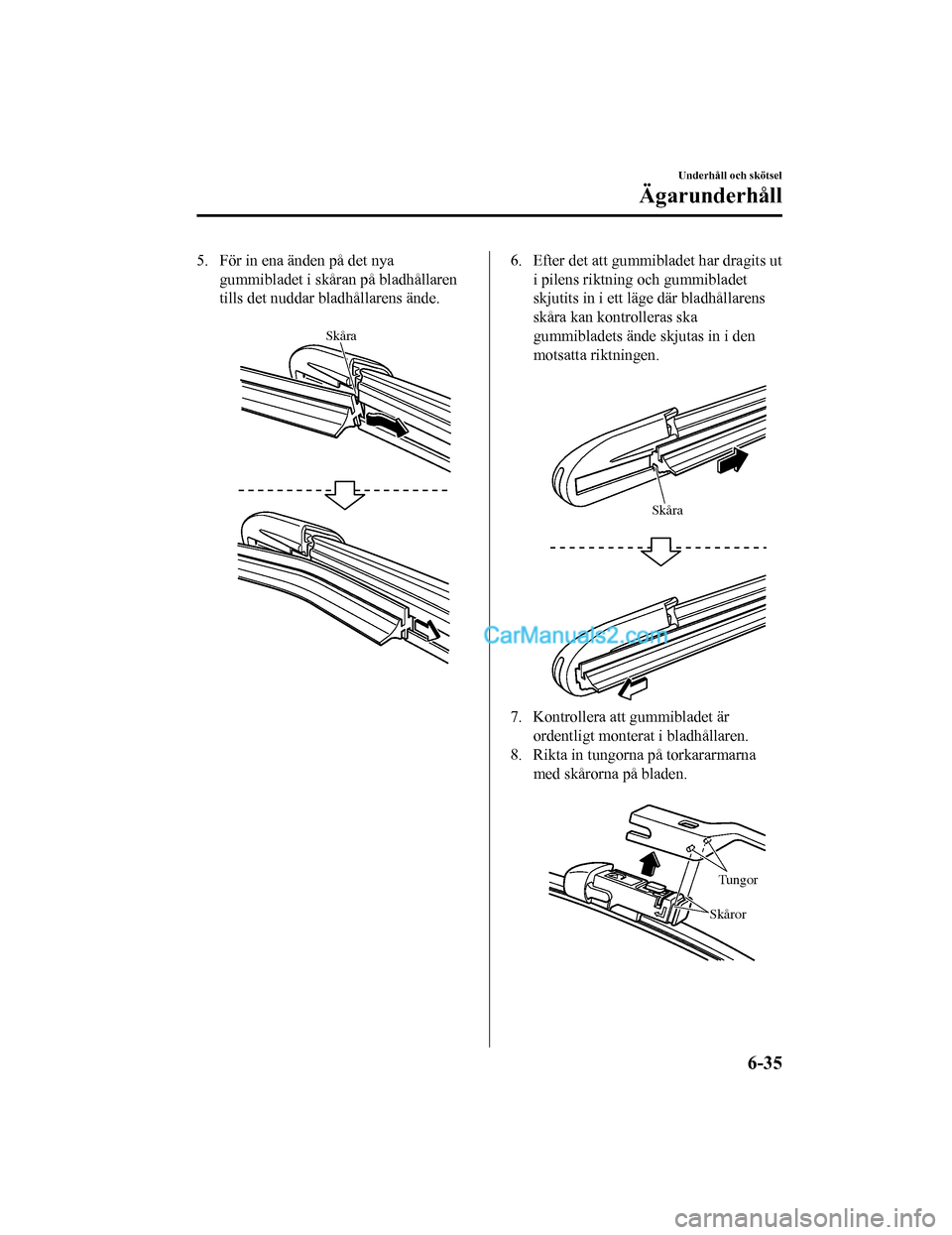

5. För in ena änden på det nyagummibladet i skåran på bladhållaren
tills det nuddar bladhållarens ände.

Skåra
6. Efter det att gummibl adet har dragits ut
i pilens riktni ng och gummibladet
skjutits in i ett läge där bladhållarens
skåra kan kontrolleras ska
gummibladets ände skjutas in i den
motsatta riktningen.

Skåra
7. Kontrollera att gummibladet är ordentligt monterat i bladhållaren.
8. Rikta in tungorna på torkararmarna
med skårorna på bladen.

Tungor
Skåror
Underhåll och skötsel
Ägarunderhåll
6-35
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

9. Rikta in den utskjutande delen påbladet med skåran i torkararmen.

Utbuktning
Utskjutande del
10. Skjut in bladet och montera det på torkararmen.

11. Sänk sakta ned torkararmen påvindrutan.
▼Byte av bakre torkarblad
När torkarbladet inte längre rengör bra är
bladet troligtvis slitet eller sprucket.
Byt det.
VIKTIGT
För att förhindra att torkararmen och
andra komponenter skadas, ska du inte
försöka att torka med torkararmen för
hand.
1. Lyft torkararmen och vrid torkarbladet
till höger tills det låses upp och ta
sedan loss bladet.

VIKTIGT
Släpp ner torkararmen försiktigt, så att
den inte slår mot bakrutan och skadar
den.
2. Dra ner bladgummit och dra ut det ur bladhållaren.

Underhåll och skötsel
Ägarunderhåll
6-36
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

3. Ta bort metallförstärkningarna frångummibladet och montera dem i det
nya bladet.

VIKTIGT
Böj eller släng inte förstärkningarna. Du
behöver använda dem igen.
4. Sätt försiktigt i det nya gummibladet. Montera sedan torkarbladen i omvänd
ordning som vid demontering.

Underhåll och skötsel
Ägarunderhåll
6-37
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Batteri
VARNING
Läs följande skyddsåtgärder noggrant innan batteriet används eller kontrolleras för att
försäkra en korrekt hantering:
Använd alltid skydd för ögonen när du arbetar i närheten av batteriet:
Att arbeta utan skyddsglasögon är farligt. Batterivätska innehåller SVAVELSYRA som kan
orsaka blindhet om det skvätter i dina ög on. Det bildas dessutom vätgas vid normal
användning av batteriet. Den kan antä ndas och få batteriet att explodera.
Använd skyddsglasögon och skyddshandskar för att förhindra kontakt med vätskan:
Spilld batterivätska är farlig.
Batterivätska innehåller SVAVELSYRA vilken kan orsaka allvarlig skador om det kommer i
dina ögon eller på din hud eller dina kläder. Om detta händer, skölj omedelbart dina ögon
med vatten i 15 minuter eller tvätta din hud noggrant och uppsök läkarvård.
Håll alltid batterier utom räckhåll för barn:
Att låta barn leka i närheten av batterier är farligt. Vätskan kan orsaka allvarliga skador om
den hamnar i ögonen eller på huden.
Håll flammor och gnistor borta från öppna battericeller och låt inte metallverktyg
komma i kontakt med den positiva (
) eller negativa () batteripolen när du arbetar nära ett
batteri. Låt inte den positiva (
) batteripolen komma i kontakt med bilens kaross:
Flammor och gnistor nära öppna battericeller är farligt. Vätgas, som produceras vid normal
batterianvändning kan antändas och få batteriet att explodera. Ett exploderande batteri kan
orsaka allvarliga brännskador och personskador. Håll alla flammor inklusive cigaretter och
gnistor ifrån öppna battericeller.
Underhåll och skötsel
Ägarunderhåll
6-38
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Håll alla flammor inklusive cigaretter och gnistor ifrån öppna battericeller:
Flammor och gnistor nära öppna battericeller är farligt. Vätgas, som produceras vid normal
batterianvändning kan antändas och få batteriet att explodera. Ett exploderande batteri kan
orsaka allvarliga brännskador och personskador.
OBS
Demontera batterikåpan innan batteriunderhåll genomförs.

Underhåll och skötsel
Ägarunderhåll
6-39
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Batteriunderhåll
För att få ut det mesta från ett batteri:
•Ha det ordentligt monterat.
•Håll det mycket rent och torrt.
•Håll alla kontakter och poler rena,
åtdragna och skyddade med bensingel
eller kontaktfett.
•Skölj bort utspilld elektrolyt genast med
en lösning av vatten och bakpulver.
•Om fordonet inte ska användas under en
längre tid, koppla loss batterikablarna
och ladda batteriet var 6:e vecka.
▼Kontroll av elektrolytnivå
En låg nivå elektrolytvätska får batteriet
att laddas ur snabbt.

Övre nivå
Nedre nivå
Kontrollera elektrolyt nivån minst en gång
i veckan. Om den är låg, ta bort locken
och fyll på destillerat vatten så att nivån
hamnar mellan övre och undre
markeringarna enligt bilden.

Fyll inte på för mycket.
Kontrollera den specifika densiteten hos
elektrolyten med en hydrometer, speciellt
under kalla väderförhållanden. Om den är
låg, ladda batteriet.
▼ Laddning av batteri
OBS
•Innan du utför underhåll eller laddar
batteriet, stäng av alla tillbehör och
stäng av motorn.
•För att koppla ur batteriet, koppla loss
den negativa kabeln först. Montera den
sist när batteriet kopplas in.
•Se till att ta loss locken innan batteriet
ska laddas.
•(Med i-stop-system)
Snabbladda inte batteriet.
•Om batteriet snabbt laddas ur
exempelvis på grund av att lamporna
lämnats på för länge med motorn
avstängd, ladda det långsamt utifrån
batteristorlek och laddarkapacitet.
•Om batteriet gradvis laddas ur på grund
av hög elektrisk belastning när bilen inte
används, ladda det utifrån batteristorlek
och laddarkapacitet.
▼Byte av batteri
Kontakta en auktoriserad
Mazda-återförsäljare för att köpa ett nytt
batteri.
Underhåll och skötsel
Ägarunderhåll
6-40
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Byte av nyckelbatteri
Om sändarens knappar inte fungerar och
kontrollampan inte blinkar kan batteriet
vara slut.
Byt batteriet innan sändaren blir
oanvändbar.
VIKTIGT
Kontrollera att batteriet sitter som det
ska. Batteriet kan läcka om det inte sitter
korrekt.
 När du byter ut batteriet ska du vara
försiktig så att du inte vidrör det interna
kretssystemet eller de elektriska
anslutningarna, böjer de elektriska
anslutningarna eller får in smuts i
sändaren eftersom sändaren kan skadas
då.
 Det
finns risk för att batteriet exploderar
om det inte sätts i korrekt.
 Släng använda batterier enligt följande
instruktioner.
 Isolera batteriets poler med cellofan
eller liknande tejp.
 Plocka aldrig isär batteriet.
 Batteriet får inte kastas i öppen eld
eller vatten.
 Batteriet får inte krossas eller
deformeras.
 Ersättningsbatteriet ska vara av samma
typ (CR2025 eller motsvarande).
Följande tillstånd indikerar att
batterispänningen är låg:
•Den gröna KEY-indikeringen blinkar i
instrumentgruppen i cirka 30 sekunder
efter det att motorn stängs av (för bilar
med instrumentgrupp av typ A (sidan
4-42) kommer meddelanden att visas i
instrumentgruppen).
•Systemet fungerar inte och
indikeringslampan på sändaren blinkar
inte när knapparna trycks in.
•Systemets räckvidd har minskat.
Vi rekommenderar att bytet av batteriet
utförs av en auktoriserad Mazda-verkstad
för att förhindra skador på nyckeln. Om du
själv byter batteriet, ska du följa
instruktionerna.
Byte av nyckelns batteri
1. Tryck på knappen och dra ut extranyckeln.
Knapp
2. Vrid en tejpomlindad flat skruvmejsel ipilens riktning och öppna kåpan något.
Kåpa
