2017 MAZDA MODEL CX-5 Ägarmanual (in Swedish)

▼Bilens hastighetslarm*
I det här läget visas aktuell inställning av
bilens hastighetslarm. Du kan ändra
hastigheten för vilk
en varningssignalen
ska utlösas.
OBS
Displayen för bilens hastighetslarm
aktiveras samtidigt som pipsignalen ljuder.
Visningen av fordonshastighet blinkar
flera gånger.
(Europeisk modell)
(Utom europeisk modell)
Bilens hastighetslarm kan ställas in med
mittdisplayen.
OBS
•Ställ alltid in bile ns hastighet enligt
lagar och förordningar i det land där
bilen körs. Kontrollera dessutom alltid
bilens hastighet med hastighetsmätaren.
•Larmfunktionen för b ilens hastighet kan
ställas in mellan 30 och 250 km/h.
Under körning
Instrumentgrupp och visning
4-30*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Multiinformationsdisplay*
INFO-knapp
Multiinformationsdisplay
Multiinformationsdisplayen innehåller följande information.
•Vägmätare
•Trippmätare
•Temperaturmätare för motorns kylarvätska
•Bränslemätare
•Utomhustemperatur
•Körsträcka till tom tank
•Genomsnittlig bränsleförbrukning
•Aktuell bränsleförbrukning
•Underhållsdisplay
•Display för övervakning av död vinkel (BSM)
•Display för avst
åndsidentifiering ssystem (DRSS)
•Display för Mazda radarfarthållare med stopp- och körfunktion (MRCC med stopp- och
körfunktion)
•Display för Mazda radarfarthållare (MRCC)
•Display för filassistanssystem (LAS) och varningssystem för filbyte (LDWS)
•Display för farthållare
•Visning av inställningsbar hastighetsbegränsning (ASL)
•Bilens hastighetslarm
•Varningsmeddelande
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-31
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Skärmens innehåll ändras varje gång INFO trycks in.
Tryck på INFO-knappen Tryck på INFO-knappenTryck på INFO-knappen
Tryck på INFO-knappen
Aktuell bränsleförbruk-
ning, Trippmätare A,
Genomsnittlig bränsle-
förbrukn
ing, Utomhus-
temperatur, Vägmätare,
Sträcka till tom tank,
Bränslemätare
Aktuell bränsleförbruk-
ning, Trippmätare B,
Genomsnittlig bränsle-
förbrukning, Utomhus-
temperatur, Vägm ätare,
Sträcka till tom tank,
Bränslemätare
Kylvätsketemperaturmä
tare, Underhållsdisplay,
Utomhustemperatur,
Vägmätare, Sträcka
till tom tank,
Bränslemätare i-ACTIVSENSE-display,
Utomhustemperatur,
Vägm
ätare, Sträcka till
tom tank, Bränslemätare Varningsmeddelande,
Utomhustemperatur,
Vägmätare, Sträcka
till tom tank,
Bränslemätare
*1
*1: Visas bara när en varning aktiveras.
TRIPP A TRIPP B
Tid tills service
Hold INFO to RESET
Hold INFO to RESET
månader
Fel på fordons-
systemet
Under körning
Instrumentgrupp och visning
4-32
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Vägmätare, trippmätare och
trippmätarväljare
Vägmätaren visas hela tiden på skärmen
när tändningen är på och skärmarna TRIP
A och TRIP B visas om du trycker på
INFO.

T
ryck på INFO-k nappen
INFO-knapp
Vägmätare,
trippmätare A
Vägmätare,
trippmätare B
TRIPP A
TRIPP B
Hold INFO to RESET
Hold INFO to RESET
Vägmätare
Vägmätaren registrerar bilens totala
färdsträcka.
Trippmätare
Körsträckan för det angivna intervallet visas.
Två typer av avståndsintervall (TRIP A, TRIP
B) och genomsnittlig bränsleförbrukning kan
mätas för varje läge.

Exempelvis kan trippmätare A registrera
avståndet från utgångsläget, och
trippmätare B kan registrera avståndet från
platsen där bränsletanken fylldes.
När trippmätare A väljs kommer TRIP A
att visas. När trippmätare B väljs kommer
TRIP B att visas.

Trippmätaren och genomsnittlig
bränsleförbrukning kan återställas genom
att du trycker på INFO i 1,5 sekunder eller
mer i ett av lägena.
OBS
•Bara trippmätaren registrerar tiondels
kilometrar.
•Trippmätaren nollställs när:
•Strömförsörjningen bryts (utlösta
säkringar, eller frånkopplat batteri).
•Bilen har körts i över 9 999,9 km.
▼ Temperaturmätare för motorns
kylarvätska
Visar kylvätskans temperatur. Den blå
mätaren visar att kylvätskans temperatur
är låg och den röda mätaren visar att
kylvätskans temperatur är hög och att
motorn överhettas.
VIKTIGT
Om varningslampan för hög
kylvätsketemperatur (röd) tänds finns det
risk för överhettning. Parkera omedelbart
bilen på en säker plats, och vidta lämpliga
åtgärder. Om bilen fortsätter att köras kan
det uppstå motorskador.
Se Överhettning på sidan 7-35.
Under körning
Instrumentgrupp och visning
4-33
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

OBS
•Temperaturenheten (Celsius/Fahrenheit)
för visning av
kylvätsketemperaturmätaren ändras
tillsammans med temperaturenheten för
visning av yttertemperaturen.
Se Personliga inställningar på sidan
9-12.
•Vid normal körning stabiliserar sig
kylvätsketemperaturen på 100 °C eller
lägre och mätaren visar ett område
under 100 °C.
▼Bränslemätare
Bränslemätaren visar ungefär hur mycket
bensin som finns kvar i tanken när
tändningen år påslagen. Tanken ska helst
alltid ha en bränslenivå på över 1/4.

Full
1/4 full
To m
Om bränslenivån är låg ändras () och ()
till gult. Tanka snarast.
Se Vidta åtgärd på sidan 7-52.
OBS
•Efter tankning kan det ta ett tag innan
mätaren har stabiliserat sig. Dessutom
kan mätaren visa fel i backar och
kurvor, eftersom bränslet rör sig i
tanken.
•Visningen av kvarts tank eller mindre
har fler segment för att visa
kvarvarande bränslenivå mer detaljerat.
•Pilens riktning () visar att tankluckan
är på bilens vänstra sida.
(SKYACTIV-D 2.2)
Vid oregelbundna prestanda eller om
motorn hackar på grund av låg bränslenivå
måste du fylla på bränsle snarast möjligt
(minst 10 liter).
▼ Visning av yttertemperatur
När tändningen är påslagen (i läge ON),
visas yttertemperaturen.

OBS
•Under följande förhållanden kan den
angivna yttertemperaturen skilja från
den verkliga yttertemperaturen beroende
på omgivningen och bilens tillstånd:
•Väldigt låga eller höga temperaturer.
•Plötsliga förändringar av
yttertemperaturen.
•Bilen är parkerad.
•Bilen körs med låg hastighet.
Under körning
Instrumentgrupp och visning
4-34
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Ändra måttenheten för visning av
yttertemperatur (fordon med audio typ
B)
Enheten för yttertemperatur kan ändras
mellan Celsius och Fahrenheit.
Inställningarna kan ändras via den
mittplacerade skärmen.
Se Personliga inställningar på sidan 9-12.
OBS
När temperaturenheten för
yttertemperatur ändras, kommer
temperaturenheten för motorns kylvätska
också att ändras.
Temperaturvarning för
utomhustemperatur*
När yttertemperaturen är låg blinkar
indikeringen och en pipsignal varnar för
att det kan finnas is på vägen.
Om yttertemperaturen är under cirka 4 °C
kommer yttertemperaturens display och
att blinka i cirka tio sekunder, och
pipsignalen hörs en gång.
OBS
Om omgivningstemperaturen är under
cirka
－20 °C, kommer ljudsignalen att
stängas av. Emellertid kommer
att visas.
▼ Körsträcka till tom tank
Det ungefärliga avståndet som du kan
färdas med återstående bränsle baserat på
bränsleförbrukningen visas.
Avståndet till tom tank beräknas och visas
varje sekund.

OBS
•Även om angivelsen för körsträcka till
tom tank är tillräcklig för den
återstående körsträckan, ska du tanka
så snart som möjligt om bränslenivån är
mycket låg eller varningslampan för låg
bränslenivå tänds.
•Visningen ändras inte om du tankar
mindre än cirka 9 l bränsle.
•Återstående körsträcka är den sträcka
som bilen kan köras innan alla
markeringar om bränslemängd på
bränslemätaren försvinner.
•Om det inte finns någon tidigare
information om bränsleekonomin som
när du nyligen köpt din bil eller när
informationen raderats på grund av att
batteriet kopplas ur, kan körsträcka till
tom tank/avståndet sk
ilja sig från det
angivna värdet.
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-35
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Genomsnittlig bränsleförbrukning
Detta läge visar den genomsnittliga
bränsleförbrukningen genom att beräkna
den totala bränsleförbrukningen och
körsträckan sedan bilen köptes, batteriet
återanslöts eller informationen
nollställdes.
Genomsnittlig bränsleförbrukning
beräknas och visas varje minut.

TRIPP A
Hold INFO to RESET
Tryck på INFO-omkopplaren i mer än 1,5
sekunder för att rensa data som visas. Efter
att du tryckt på INFO visas - - - L/100 km
i cirka en minut innan bränsleekonomin
beräknas om och visas.
▼Aktuell bränsleförbrukning
Visar aktuell bränsleförbrukning genom att
förbrukat bränsle och körsträckan
beräknas.

▼ Underhållsdisplay
Följande information om underhåll kan
visas genom att sätta på
Underhållsdisplayen.
•Serviceintervall
•Däckrotation
•Oljebyte
För inställning och indikeringar för
underhållsdisplayen, se Underhållsdisplay.
Se Serviceövervakning på sidan 6-17.
Underhållsdisplayen visar informationen
när tändningen är i läge ON.
OBS
Funktionen kan inte användas när bilen är
i rörelse.
Visning av meddelande
När återstående tid eller körsträcka närmar
sig noll, visas ett meddelande varje gång
som tändningen ställs i läge ON.
Snart dags för service
OBS
•Om någon av INFO-knapparna trycks in
medan ett meddelande visas, kommer
det inte att visas nästa gång tändningen
slås på.
•När bilen har servats och återstående
tid/körsträcka har återställts, visas ett
nytt meddelande för nästa
servicetillfälle när detta börjar närma
sig (visas när motorn startas).
•Om det finns flera meddelanden visas de
i ordningsföljd.
Under körning
Instrumentgrupp och visning
4-36
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

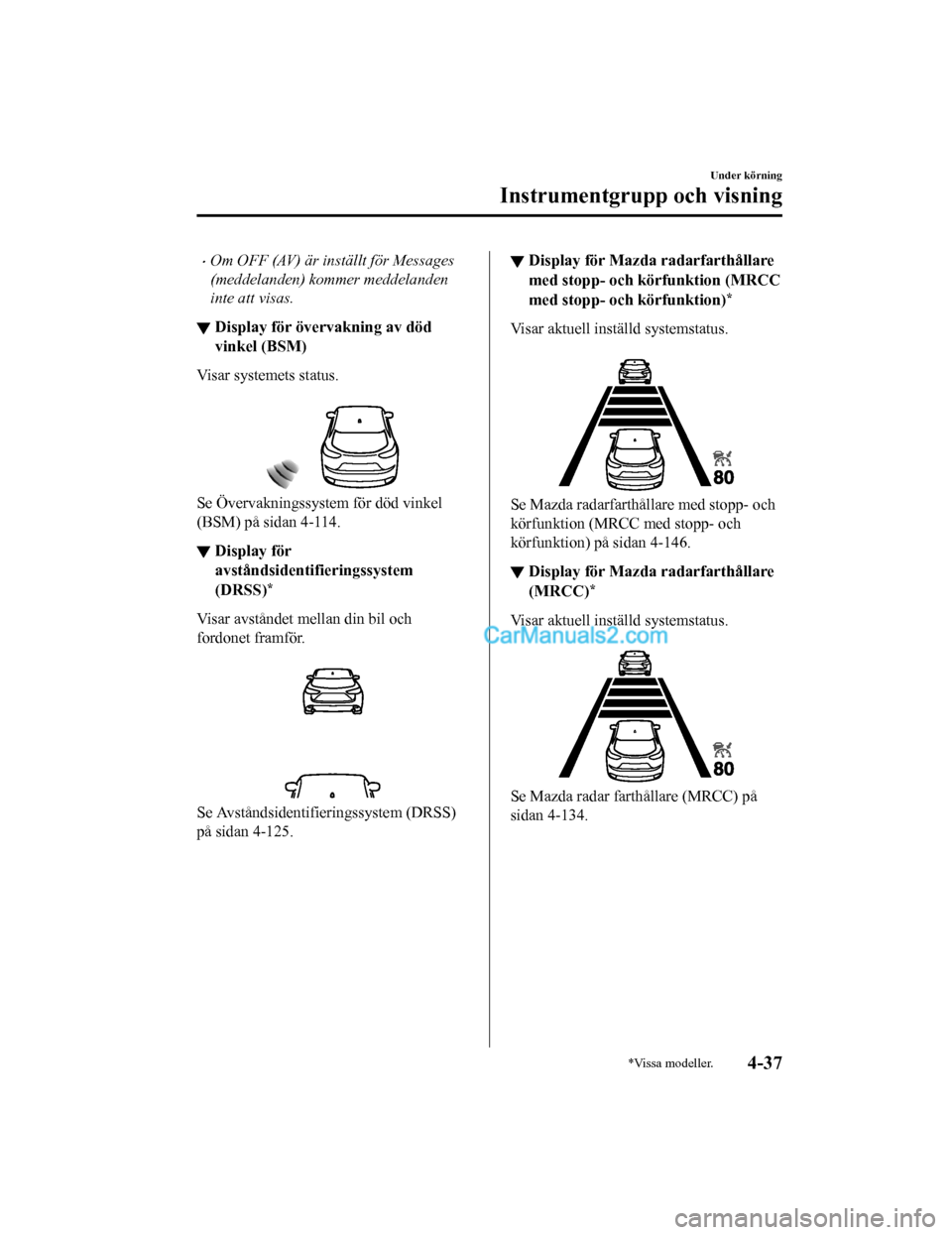

•Om OFF (AV) är inställt för Messages
(meddelanden) kommer meddelanden
inte att visas.
▼Display för övervakning av död
vinkel (BSM)
Visar systemets status.

Se Övervakningssystem för död vinkel
(BSM) på sidan 4-114.
▼Display för
avståndsidentifieringssystem
(DRSS)
*
Visar avståndet mellan din bil och
fordonet framför.

Se Avståndsidentifieringssystem (DRSS)
på sidan 4-125.
▼Display för Mazda radarfarthållare
med stopp- och körfunktion (MRCC
med stopp- och körfunktion)
*
Visar aktuell inställd systemstatus.

Se Mazda radarfarthållare med stopp- och
körfunktion (MRCC med stopp- och
körfunktion) på sidan 4-146.
▼Display för Mazda radarfarthållare
(MRCC)*
Visar aktuell inställd systemstatus.

Se Mazda radar farthållare (MRCC) på
sidan 4-134.
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-37
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
