2017 MAZDA MODEL CX-5 Ägarmanual (in Swedish)

▼Indikering/indikeringslampor
Dessa lampor tänds eller blinkar för att inform
era föraren om driftstatus eller ett systemfel.
SignalIndikator Sidan
(Grön)*Indikeringslampa för säkerhetsbälte (baksäte) 2-22
*Deaktiveringsindikering för frampassagerarsidans krockkudde*12-61
(Grön)
*Indikeringslampa för nyckel
4-5
(Grön)
*i-stop-indikeringslampa4-19
(Vit)*i-ELOOP-indikering4-95
Säkerhetslampa*13-50
(Vit/gul)
*Larmindikering för fordonshastighetUtan multiinfor-
mationsdisplay 4-30
Med multiinfor- mationsdisplay 4-38
Indikering/indikeringslampa för verktygssymbol*14-50
*Glödindikeringslampa*14-50
*Dieselpartikelfiltrets indikering/indikeringslampa*14-215
(Blå)
*Indikeringslampa för låg kylvätsketemperatur 4-50
Indikering för växlingsläge
4-56
Indikering/indikeringslampa för belysning på 4-62
HelljusindikeringslampaHel- och halv-
ljus
4-66
Blinka med
strålkastarna 4-66
Under körning
Instrumentgrupp och visning
4-46*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

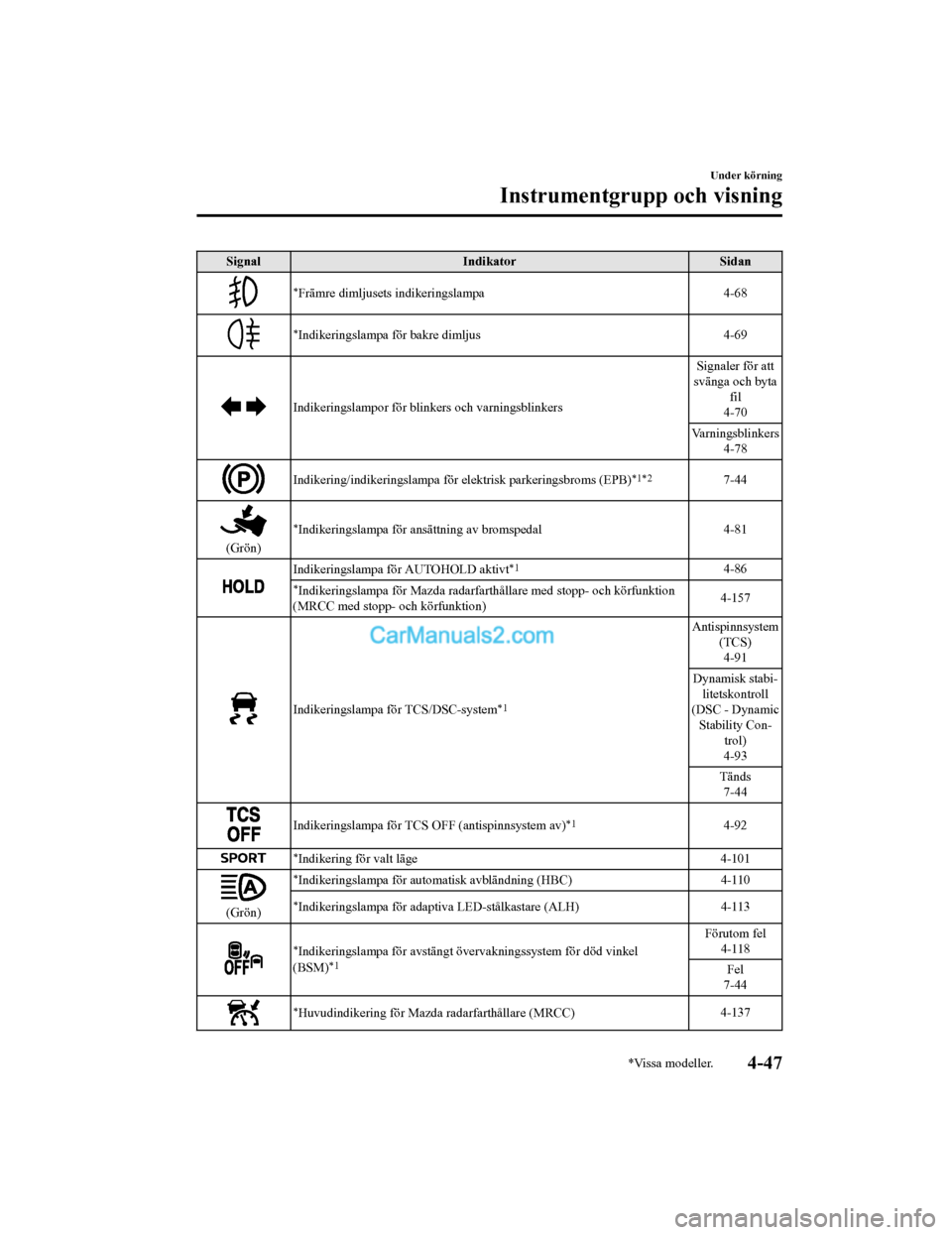

SignalIndikator Sidan
*Främre dimljusets indikeringslampa 4-68
*Indikeringslampa för bakre dimljus4-69
Indikeringslampor för blinkers och varningsblinkersSignaler för att
svänga och byta fil
4-70
Varningsblinkers 4-78
Indikering/indikeringslampa för elektrisk parkeringsbroms (EPB)*1*27-44
(Grön)
*Indikeringslampa för an sättning av bromspedal 4-81
Indikeringslampa för AUTOHOLD aktivt*14-86
*Indikeringslampa för Mazda radarfar
thållare med stopp- och körfunktion
(MRCC med stopp- och körfunktion) 4-157
Indikeringslampa för TCS/DSC-system*1
Antispinnsystem
(TCS)4-91
Dynamisk stabi- litetskontroll
(DSC - Dynamic Stability Con- trol)
4-93
Tänds 7-44
Indikeringslampa för TCS OFF (antispinnsystem av)*14-92
*Indikering för valt läge 4-101
(Grön)
*Indikeringslampa för automatisk avbländning (HBC) 4-110
*Indikeringslampa för adap
tiva LED-stålkastare (ALH) 4-113
*Indikeringslampa för avstängt övervakningssystem för död vinkel
(BSM)*1
Förutom fel 4-118
Fel
7-44
*Huvudindikering för Mazda radarfarthållare (MRCC) 4-137
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-47
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

SignalIndikator Sidan
(Vit)
*Huvudindikering för Mazda radarfarthållare med stopp- och körfunktion
(MRCC med stopp- och körfunktion) 4-150
(Grön)
*Indikering för inställd Mazda radarfarthållare (MRCC)
4-137
*Indikering för inställd Mazda radarfa
rthållare med stopp- och körfunktion
(MRCC med stopp- och körfunktion) 4-150
(Vit/Grön)
*Indikering för filassistanssystem (LAS) och varningssystem för filbyte
(LDWS) 4-164
*OFF-indikeringslampa för filassistanssystem (LAS) och varningssystem
för filbyte (LDWS)*14-168
*Indikering för bromsassistans i tättrafik (SCBS) Avancerad
bromsassistans i tättrafik
(Advanced
SCBS) 4-182
Bromsassistans i
tättrafik [framåt] (SCBS F, Smart City BrakeSupport) 4-186
Bromsassistans i tättrafik [back-
ning] (SCBS R, Smart City
Brake Support) 4-190
(Röd)
*Indikeringslampa för bromsa ssistans i tättrafik (SCBS) Avancerad
bromsassistans i tättrafik
(Advanced
SCBS) 4-182
Bromsassistans i
tättrafik [framåt] (SCBS F, Smart
City Brake Sup- port) 4-186
Bromsassistans i tättrafik [back-
ning] (SCBS R,
Smart City Bra- ke Support) 4-190
Under körning
Instrumentgrupp och visning
4-48*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

SignalIndikator Sidan
*Indikeringslampa för avstängd smart bromsassistans/bromsassistans i tät-
trafik (SBS/SCBS)*1
Avancerad
bromsassistans i tättrafik
(Advanced SCBS)4-182
Bromsassistans i tättrafik [framåt] (SCBS F, Smart
City Brake Sup- port)
4-186
Bromsassistans i tättrafik [back-
ning] (SCBS R, Smart City
Brake Support) 4-190
Bromsassistans (SBS)4-193
(Vit)
*Huvudindikering för inställnings bar hastighetsbegränsning (ASL) 4-175
(Grön)
*Indikering för inställd hastighetsbegränsning (ASL) 4-175
(Vit)
*Farthållarens huvudindikering4-207
(Grön)
*Indikering för inställd farthållare4-207
*1 Lampan tänds när tändningen slås på för en funktions
kontroll för att därefter slockna några sekunder senare
eller när motorn startat. Om lampan inte tänds elle r inte slocknar bör du låta bilen kontrolleras av en kunnig
reparatör så snart som möjligt. Vi rekomme nderar en auktoriserad Mazda-verkstad.
*2 Lampan lyser med fast sken när den elektriska parkeringsbromsen (EPB) är ansatt.
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-49
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Indikeringslampa för glödning
(SKYACTIV-D 2.2)
Denna varningslampa kan tändas när
tändningen vrids till läge ON.
Det släcks när glödstiften är varma. Om
tändningen lämnas PÅ under en längre tid
utan att motorn går efter att glödstiften
värmts upp, kan glödstiften värmas upp
igen och glödindikeringslampan tändas.
▼Verktygsindikering/
indikeringslampa
Instrumentgrupp typ A
Utför service enligt meddelandet.
Instrumentgrupp typ B
När tändningen sätts på tänds
verktygssymbolen och släcks sedan efter
några sekunder.
När den är tänd
Indikeringslampan med verktygssymbol
tänds under följande situationer:
•När det är dags för service av bilen.
•När det är dags att byta motorolja.
Se Serviceövervakning på sidan 6-17.
När den blinkar (SKYACTIV-D 2.2)
Sedimentorn separerar vatten från
bränslet.
Om vatten ansamlas i filtret kommer
varningslampan att blinka. Om detta
händer: kontakta en kunnig reparatör så
fort som möjligt. Vi rekommenderar en
Mazda-verkstad.
▼ Indikeringslampa (blå) för låg
kylvätsketemperatur*
Lampan tänds när motorns
kylvätsketemperatur är låg och slocknar
efter att motorn blivit varm.

Under körning
Instrumentgrupp och visning
4-50*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Växlingsmönster förmanuell växellåda
Neutralläge
Växellägena har ett standardmönster enligt
figuren.

Tryck ned kopplingspedalen helt vid
växling och släpp sedan upp den långsamt.

Fordonet har en anordning som skyddar
mot att man får i backen (R) av misstag.
Tryck växelväljaren nedåt och växla till
läget R.

VARNING
Gör inga snabba inbromsningar med
motorbromsen på hala vägar eller vid hög
hastighet:
Snabb nedväxling vid körning på våta,
snöiga eller ishala vägar och med hög
hastighet innebär snabb motorbromsning
och ökad olycksrisk. Däckens plötsligt
nedsatta rotation kan få bilen att sladda.
Det kan leda till att föraren förlorar
kontrollen över bilen med en olycka som
följd.
Lägg alltid i ettan eller i backen och dra åt
parkeringsbromsen när bilen lämnas
obevakad.
I annat fall kan bilen börja rulla och orsaka
en olycka.
VIKTIGT
 Håll foten på kopplingspedalen utom
när du växlar. Använd inte kopplingen
för att hålla bilen stilla i en uppförsbacke.
Låt inte foten vila på kopplingspedalen
under körning eftersom det orsakar
onödigt slitage och skador på
kopplingen.
 Använd inte för kraftigt tryck i sidled när
du växlar ned från femmans växel till
fyran. Detta kan leda till att du av
misstag lägger i tvåans växel, vilket kan
skada växellådan.
 Kontrollera att bilen stannat helt innan
backen läggs i. Att växla till backen
medan bilen fortfarande är i rörelse kan
förstöra växellådan.
OBS
•Om det är svårt att lägga i backväxeln,
ska växelspaken ställas i friläget och
kopplingen släppas upp igen innan
nästa försök.
Under körning
Manuell växellåda – funktion
4-51
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

•(Med i-stop-funktion)
Om motorn har stannat på grund av ett
motorstopp kan du starta den igen
genom att trampa ned kopplingspedalen
inom 3 sekunder från det att motorn
stannade.
Motorn kan inte startas trots att
kopplingspedalen har trampats ner
under följande förhållanden:
•Förardörren är öppen.
•Förarsidans säkerhetsbälte är inte
fastspänt.
•Kopplingspedalen är inte helt
uppsläppt efter motorstoppet.
•Kopplingspedalen har trampats ner
under tiden som motorn stannar.
•(Med parkeringssensorsystem)
När växelspaken läggs i backläget (R)
med tändningen på, aktiveras
parkeringssensorsystemet och ett pipljud
hörs.
Se Parkeringssensorsystem på sidan
4-228.
▼Växellägesindikering (GSI)
GSI hjälper dig att erhålla optimal
bränsleekonomi och mjuk körning. På
instrumentgruppen visas det valda
växelläget samt informerar föraren om att
växla till den lämpligaste växeln under
rådande körförhållanden.
Valt växelläge Lämpligt växelläge
Visning
Status
Siffra Den valda växeln visas.
och siffra Upp- eller nerväxling till det visa-
de växelläget rekommenderas.
VIKTIGT
Förlita dig inte enbart på indikeringarnas
upp- och nerväxlingsrekommendationer. I
verkliga trafiksituationer kan det krävas
växling som skiljer sig från indikeringarna.
För att undvika olyckor måste väg- och
trafikförhållandena bedömas korrekt av
föraren före växling.
OBS
GSI släcks när följande åtgärder utförs.
•Bilen står stilla.
•Växellådan sätts i neutralläget.
•Bilen backar.
•Kopplingen är inte helt inkopplad vid
acceleration från stillastående.
•Kopplingspedalen förblir nertryckt i
minst 2 sekunder under körning.
Under körning
Manuell växellåda – funktion
4-52
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Automatväxellåda – reglage
Frigöringsknapp
Indikerar att växelväljaren kan röras fritt till valfritt läge.
Indikerar att du måste hålla inne frigöringsknappen för att vä\
xla. Indikerar att bromspedalen måste vara nedtrampad och frigöringsknappen
intryckt för att det ska gå att växla (tändningen måste \
vara på).
Olika låsningar:
OBS
Växellådan (Sport AT) har en funktion som inte ingår i traditionella automatväxellådor:
föraren kan själv välja växel is
tället för att låta automatväxellådan välja läge. Även om du
tänker använda automatväxellådan på normalt sätt, bör du känna till att det är möjligt att
av misstag välja manuellt läge och att detta kan leda till att fel växel läggs i. Om du hör att
motorvarvtalet ökar eller om mo torn rusar, kontrollera att du inte slagit över till manuellt
läge av misstag (sidan 4-57).
Under körning
Automatväxellåda
4-53
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
