2017 Lexus CT200h Manuale del proprietario (in Italian)

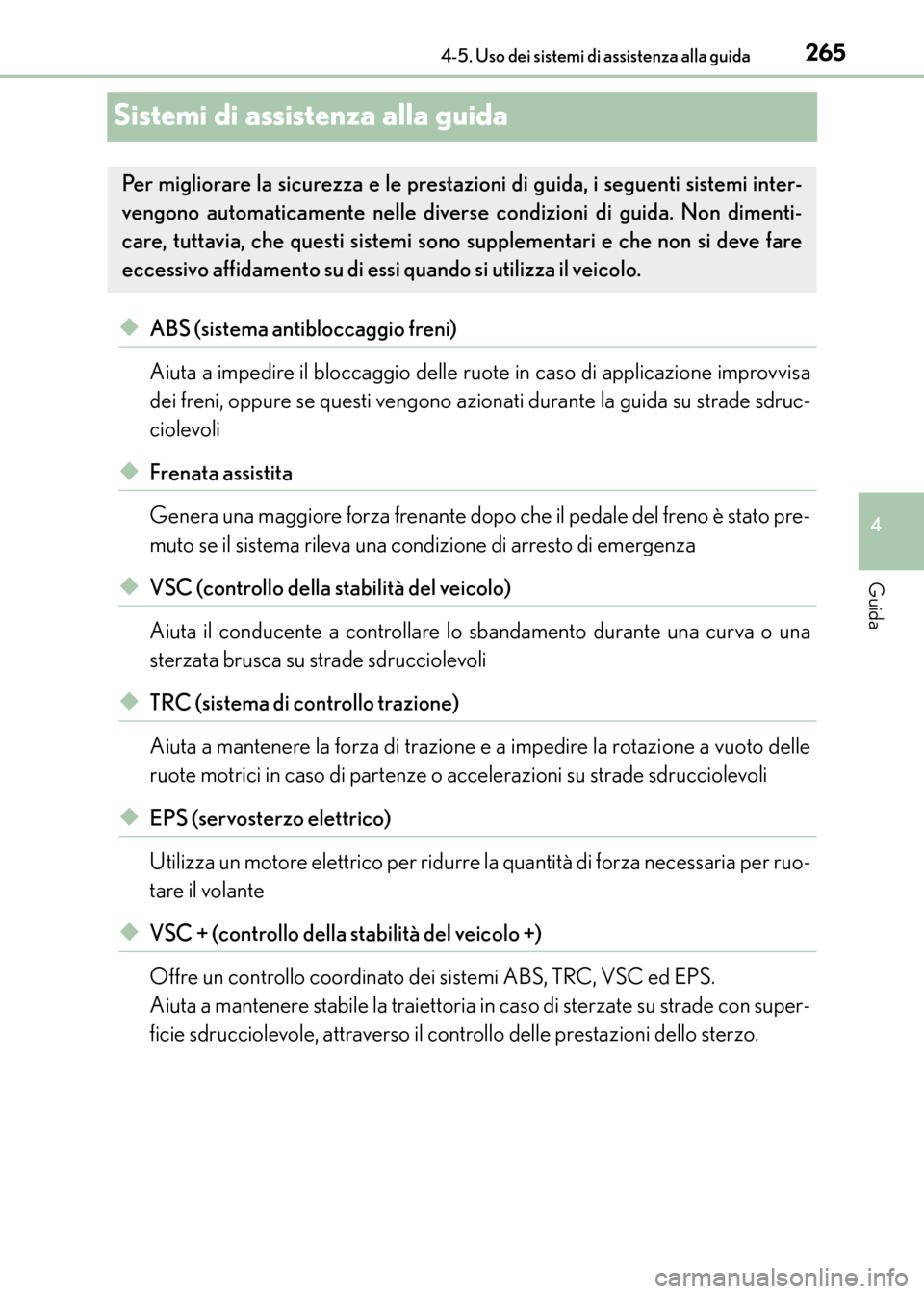

265
4
4-5. Uso dei sistemi di assistenza alla guida
Guida
CT200h_OM_OM99N10L_(EL)
Sistemi di assistenza alla guida
◆ABS (sistema antibloccaggio freni)
Aiuta a impedire il bloccaggio delle ruote in caso di applicazione improvvisa
dei freni, oppure se questi vengono azio
nati durante la guida su strade sdruc-
ciolevoli
◆Frenata assistita
Genera una maggiore forza frenante dopo che il pedale del freno è stato pre-
muto se il sistema rileva una condizione di arresto di emergenza
◆VSC (controllo della stabilità del veicolo)
Aiuta il conducente a controllare lo sbandamento durante una curva o una
sterzata brusca su strade sdrucciolevoli
◆TRC (sistema di controllo trazione)
Aiuta a mantenere la forza di trazione e a impedire la rotazione a vuoto delle
ruote motrici in caso di partenze o accelerazioni su strade sdrucciolevoli
◆EPS (servosterzo elettrico)
Utilizza un motore elettrico per ridurre la quantità di forza necessaria per ruo-
tare il volante
◆VSC + (controllo della stabilità del veicolo +)
Offre un controllo coordinato dei sistemi ABS, TRC, VSC ed EPS.
Aiuta a mantenere stabile la traiettoria in caso di sterzate su strade con super-
ficie sdrucciolevole, attraverso il controllo delle prestazioni dello sterzo.
Per migliorare la sicurezza e le prestazioni di guida, i seguenti sistemi inter-
vengono automaticamente nelle diverse condizioni di guida. Non dimenti-
care, tuttavia, che questi sistemi sono supplementari e che non si deve fare
eccessivo affidamento su di essi quando si utilizza il veicolo.
CT200h_OM_OM99N10L_(EL).book Page 265 Thursday, April 14, 201 6 9:14 AM

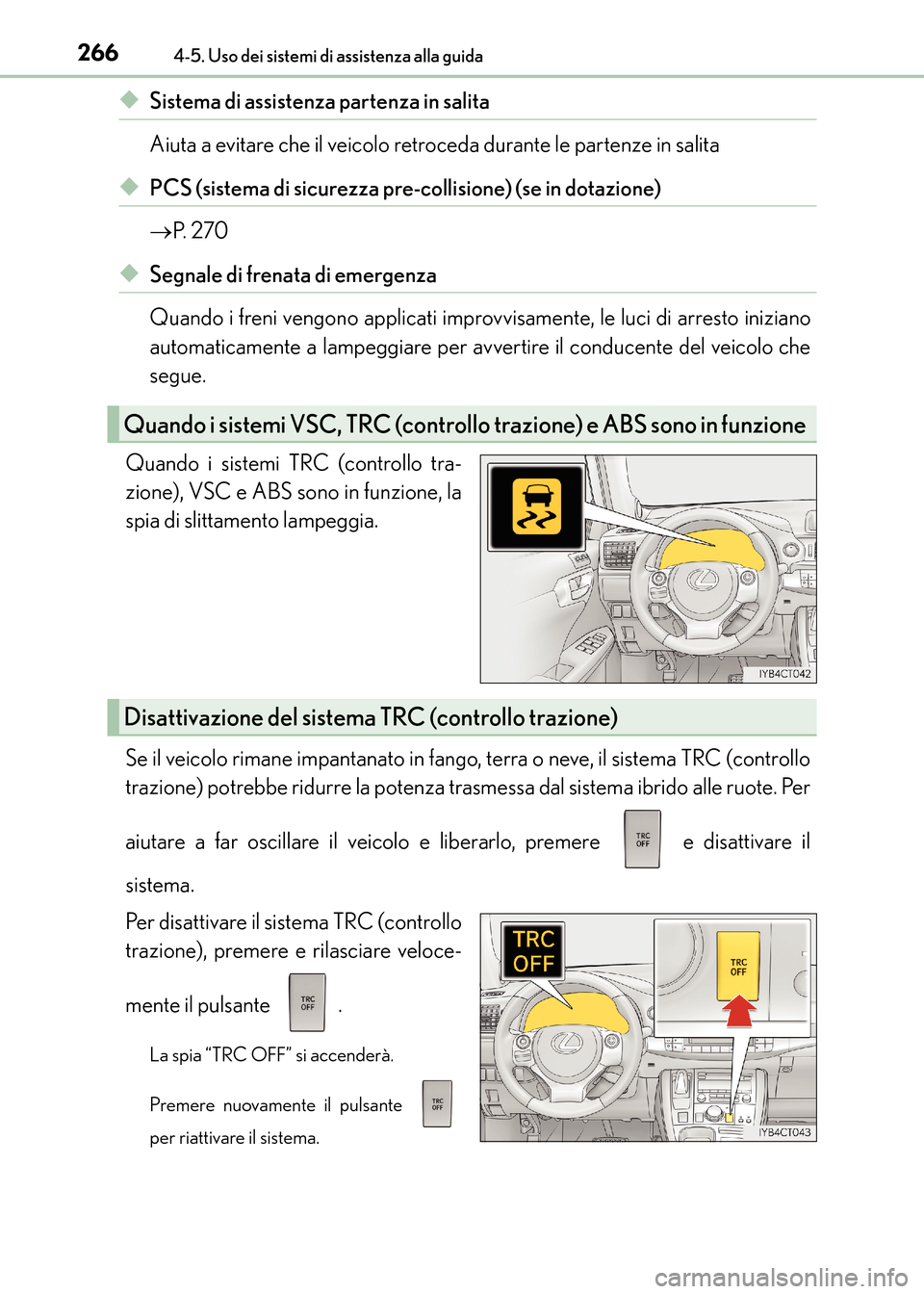

2664-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)
◆Sistema di assistenza partenza in salita
Aiuta a evitare che il veicolo retroceda durante le partenze in salita
◆PCS (sistema di sicurezza pre-collisione) (se in dotazione)
→P. 2 7 0
◆Segnale di frenata di emergenza
Quando i freni vengono applicati improvvisamente, le luci di arresto iniziano
automaticamente a lampeggiare per avvertire il conducente del veicolo che
segue.
Quando i sistemi TRC (controllo tra-
zione), VSC e ABS sono in funzione, la
spia di slittamento lampeggia.
Se il veicolo rimane impantanato in fango, terra o neve, il sistema TRC (controllo
trazione) potrebbe ridurre la potenza tras messa dal sistema ibrido alle ruote. Per
aiutare a far oscillare il veicolo e liberarlo, premere e disattivare il
sistema.
Per disattivare il sistema TRC (controllo
trazione), premere e rilasciare veloce-
mente il pulsante .
La spia “TRC OFF” si accenderà.
Premere nuovamente il pulsante
per riattivare il sistema.
Quando i sistemi VSC, TRC (controllo trazione) e ABS sono in funzione
Disattivazione del sistema TRC (controllo trazione)
CT200h_OM_OM99N10L_(EL).book Page 266 Thursday, April 14, 201 6 9:14 AM

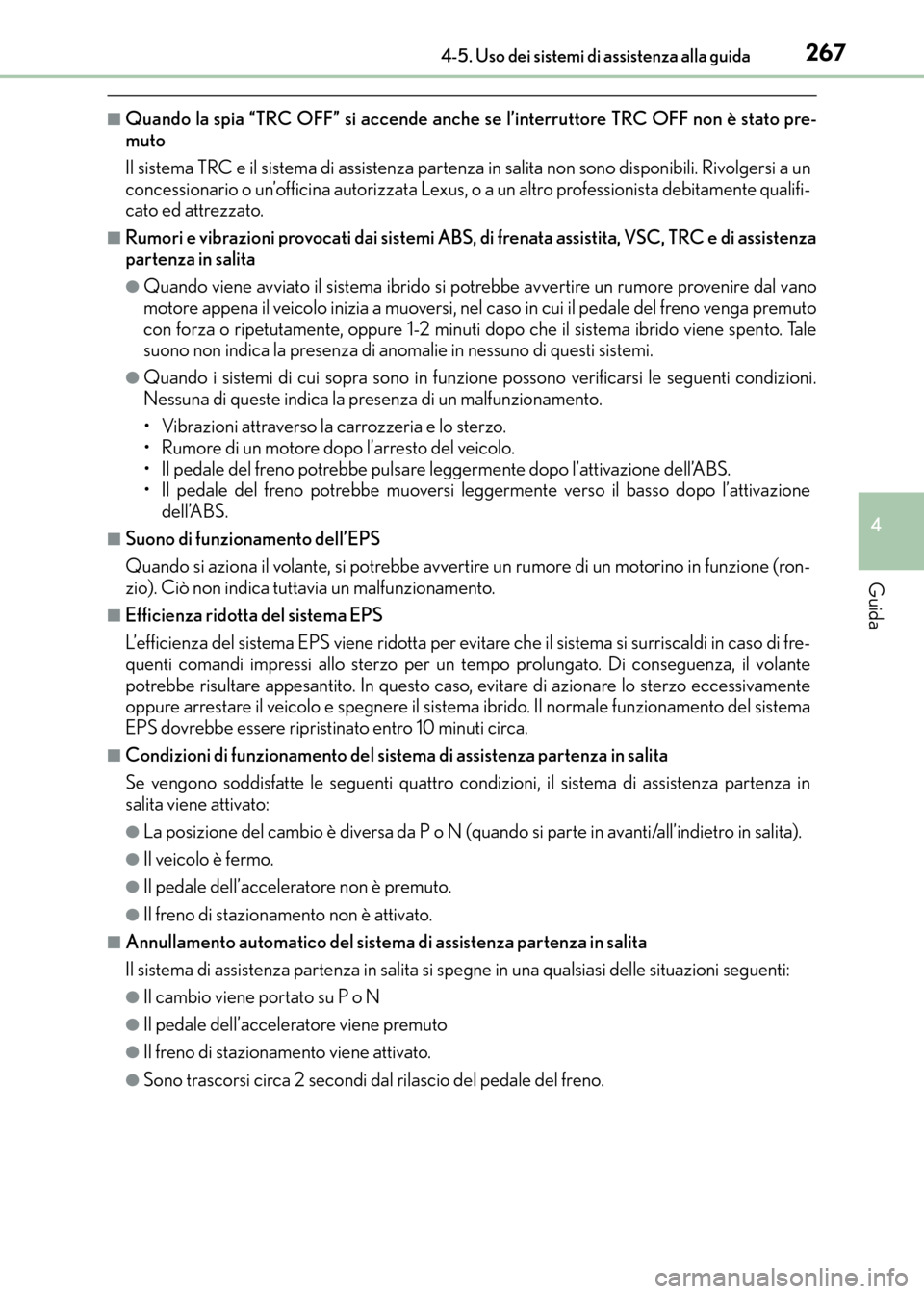

2674-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)
■Quando la spia “TRC OFF” si accende anche se l’interruttore TRC OFF non è stato pre-
muto
Il sistema TRC e il sistema di assistenza partenza in salita non sono disponibili. Rivolgersi a un
concessionario o un’officina autorizzata Lexus, o a un altro professionista debitamente qualifi-
cato ed attrezzato.
■Rumori e vibrazioni provocati dai sistemi ABS, di frenata assistita, VSC, TRC e di assistenza
partenza in salita
●Quando viene avviato il sistema ibrido si potrebbe avvertire un rumore provenire dal vano
motore appena il veicolo inizia a muoversi, nel caso in cui il pedale del freno venga premuto
con forza o ripetutamente, oppure 1-2 minuti dopo che il sistema ibrido viene spento. Tale
suono non indica la presenza di anomalie in nessuno di questi sistemi.
●Quando i sistemi di cui sopra sono in funzione possono verificarsi le seguenti condizioni.
Nessuna di queste indica la presenza di un malfunzionamento.
• Vibrazioni attraverso la carrozzeria e lo sterzo.
• Rumore di un motore dopo l’arresto del veicolo.
• Il pedale del freno potrebbe pulsare leggermente dopo l’attivazione dell’ABS.
• Il pedale del freno potrebbe muoversi leggermente verso il basso dopo l’attivazione dell’ABS.
■Suono di funzionamento dell’EPS
Quando si aziona il volante, si potrebbe avvertire un rumore di un motorino in funzione (ron-
zio). Ciò non indica tuttavia un malfunzionamento.
■Efficienza ridotta del sistema EPS
L’efficienza del sistema EPS viene ridotta per evitare che il sistema si surriscaldi in caso di fre-
quenti comandi impressi allo sterzo per un tempo prolungato. Di conseguenza, il volante
potrebbe risultare appesantito. In questo caso, evitare di azionare lo sterzo eccessivamente
oppure arrestare il veicolo e spegnere il sistema ibrido. Il normale funzionamento del sistema
EPS dovrebbe essere ripristinato entro 10 minuti circa.
■Condizioni di funzionamento del sistem a di assistenza partenza in salita
Se vengono soddisfatte le seguenti quattro condizioni, il sistema di assistenza partenza in
salita viene attivato:
●La posizione del cambio è diversa da P o N (quando si parte in avanti/all’indietro in salita).
●Il veicolo è fermo.
●Il pedale dell’acceleratore non è premuto.
●Il freno di stazionamento non è attivato.
■Annullamento automatico del sistema di assistenza partenza in salita
Il sistema di assistenza partenza in salita si spegne in una qualsiasi delle situazioni seguenti:
●Il cambio viene portato su P o N
●Il pedale dell’acceleratore viene premuto
●Il freno di stazionamento viene attivato.
●Sono trascorsi circa 2 secondi dal rilascio del pedale del freno.
CT200h_OM_OM99N10L_(EL).book Page 267 Thursday, April 14, 201 6 9:14 AM

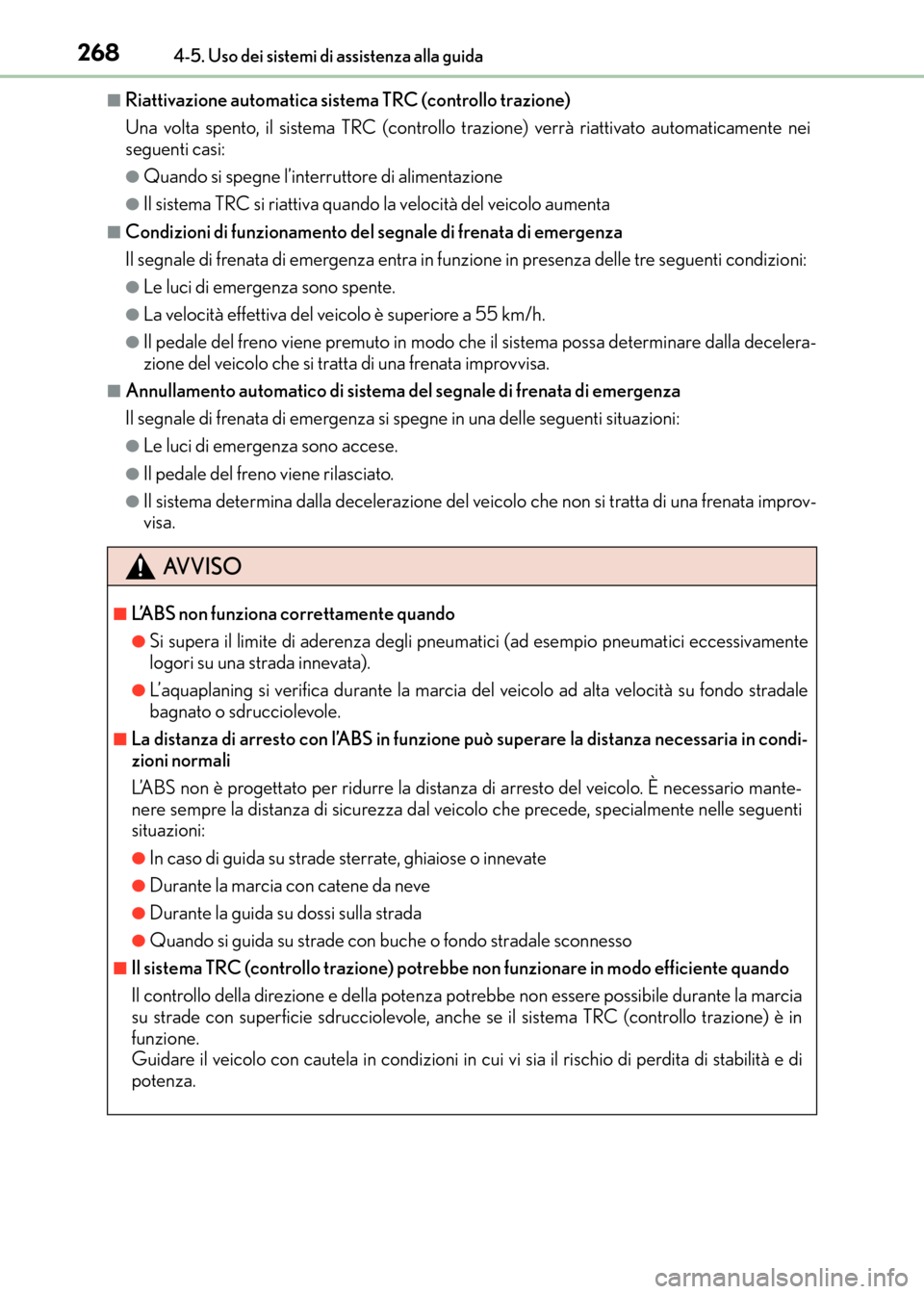

2684-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)
■Riattivazione automatica sistema TRC (controllo trazione)
Una volta spento, il sistema TRC (controllo trazione) verrà riattivato automaticamente nei
seguenti casi:
●Quando si spegne l’interruttore di alimentazione
●Il sistema TRC si riattiva quando la velocità del veicolo aumenta
■Condizioni di funzionamento del segnale di frenata di emergenza
Il segnale di frenata di emergenza entra in funz ione in presenza delle tre seguenti condizioni:
●Le luci di emergenza sono spente.
●La velocità effettiva del veicolo è superiore a 55 km/h.
●Il pedale del freno viene premuto in modo che il sistema possa determinare dalla decelera-
zione del veicolo che si tratta di una frenata improvvisa.
■Annullamento automatico di sistema del segnale di frenata di emergenza
Il segnale di frenata di emergenza si spegne in una delle seguenti situazioni:
●Le luci di emergenza sono accese.
●Il pedale del freno viene rilasciato.
●Il sistema determina dalla decelerazione del veicolo che non si tratta di una frenata improv-
visa.
AVVISO
■L’ABS non funziona correttamente quando
●Si supera il limite di aderenza degli pneumatici (ad esempio pneumatici eccessivamente
logori su una strada innevata).
●L’aquaplaning si verifica durante la marcia del veicolo ad alta velocità su fondo stradale
bagnato o sdrucciolevole.
■La distanza di arresto con l’ABS in funzione può superare la distanza necessaria in condi-
zioni normali
L’ABS non è progettato per ridurre la distanza di arresto del veicolo. È necessario mante-
nere sempre la distanza di sicurezza dal veicolo che precede, specialmente nelle seguenti
situazioni:
●In caso di guida su strade sterrate, ghiaiose o innevate
●Durante la marcia con catene da neve
●Durante la guida su dossi sulla strada
●Quando si guida su strade con buche o fondo stradale sconnesso
■Il sistema TRC (controllo trazione) potrebbe non funzionare in modo efficiente quando
Il controllo della direzione e della potenza potrebbe non essere possibile durante la marcia
su strade con superficie sdrucciolevole, anche se il sistema TRC (controllo trazione) è in
funzione.
Guidare il veicolo con cautela in condizioni in cui vi sia il rischio di perdita di stabilità e di
potenza.
CT200h_OM_OM99N10L_(EL).book Page 268 Thursday, April 14, 201 6 9:14 AM

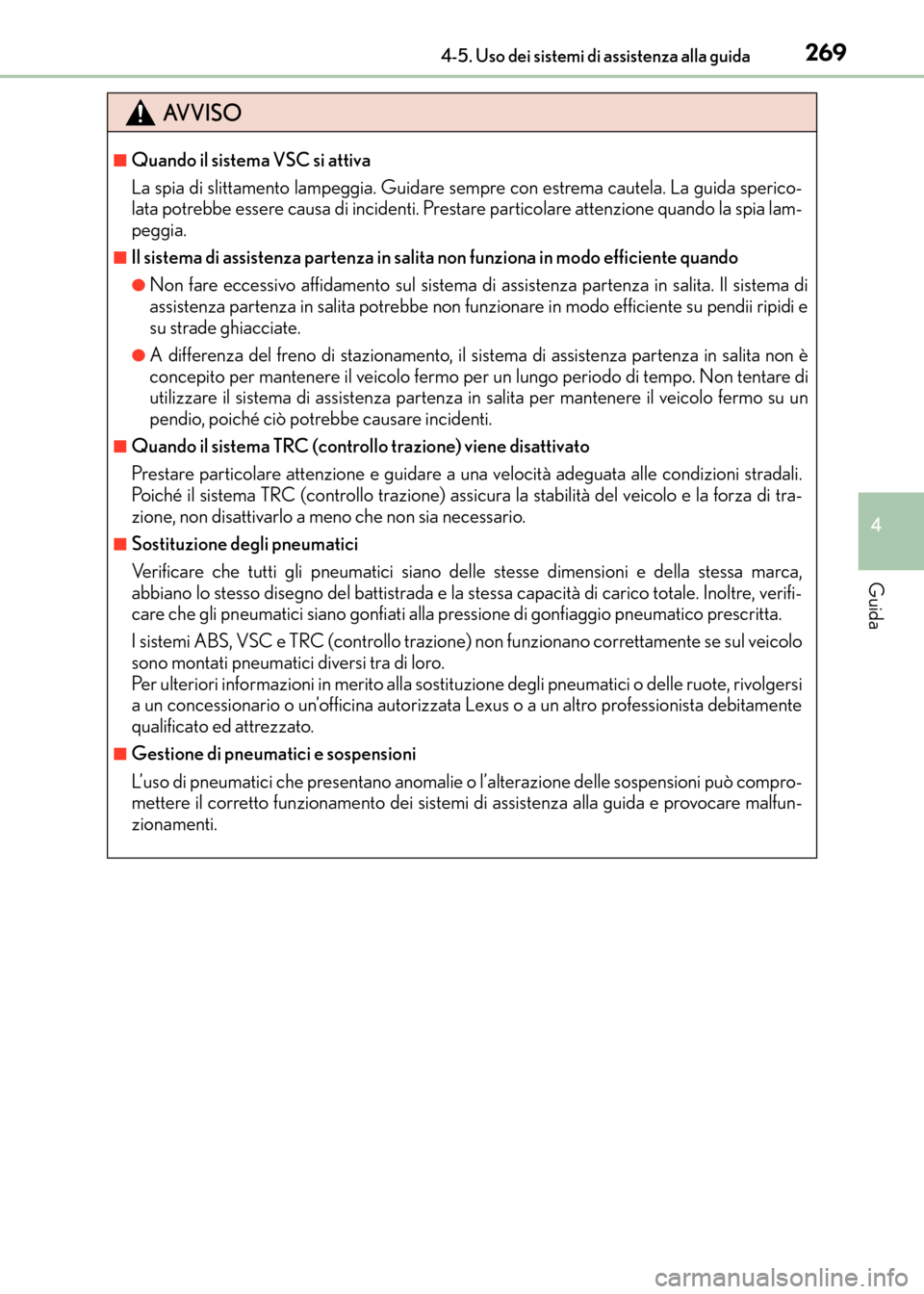

2694-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)
AVVISO
■Quando il sistema VSC si attiva
La spia di slittamento lampeggia. Guidare sempre con estrema cautela. La guida sperico-
lata potrebbe essere causa di incidenti. Prestare particolare attenzione quando la spia lam-
peggia.
■Il sistema di assistenza partenza in salita non funziona in modo efficiente quando
●Non fare eccessivo affidamento sul sistema di assistenza partenza in salita. Il sistema di
assistenza partenza in salita potrebbe non funzionare in modo efficiente su pendii ripidi e
su strade ghiacciate.
●A differenza del freno di stazionamento, il sistema di assistenza partenza in salita non è
concepito per mantenere il veicolo fermo per un lungo periodo di tempo. Non tentare di
utilizzare il sistema di assistenza partenza in salita per mantenere il veicolo fermo su un
pendio, poiché ciò potrebbe causare incidenti.
■Quando il sistema TRC (controllo trazione) viene disattivato
Prestare particolare attenzione e guidare a una velocità adeguata alle condizioni stradali.
Poiché il sistema TRC (controllo trazione) assicura la stabilità del veicolo e la forza di tra-
zione, non disattivarlo a meno che non sia necessario.
■Sostituzione degli pneumatici
Verificare che tutti gli pneumatici siano delle stesse dimensioni e della stessa marca,
abbiano lo stesso disegno del battistrada e la stessa capacità di carico totale. Inoltre, verifi-
care che gli pneumatici siano gonfiati alla pressione di gonfiaggio pneumatico prescritta.
I sistemi ABS, VSC e TRC (controllo trazione) non funzionano correttamente se sul veicolo
sono montati pneumatici diversi tra di loro.
Per ulteriori informazioni in merito alla sostituzione degli pneumatici o delle ruote, rivolgersi
a un concessionario o un’officina autorizzata Lexus o a un altro professionista debitamente
qualificato ed attrezzato.
■Gestione di pneumatici e sospensioni
L’uso di pneumatici che presentano anomalie o l’alterazione delle sospensioni può compro-
mettere il corretto funzionament o dei sistemi di assistenza alla guida e provocare malfun-
zionamenti.
CT200h_OM_OM99N10L_(EL).book Page 269 Thursday, April 14, 201 6 9:14 AM

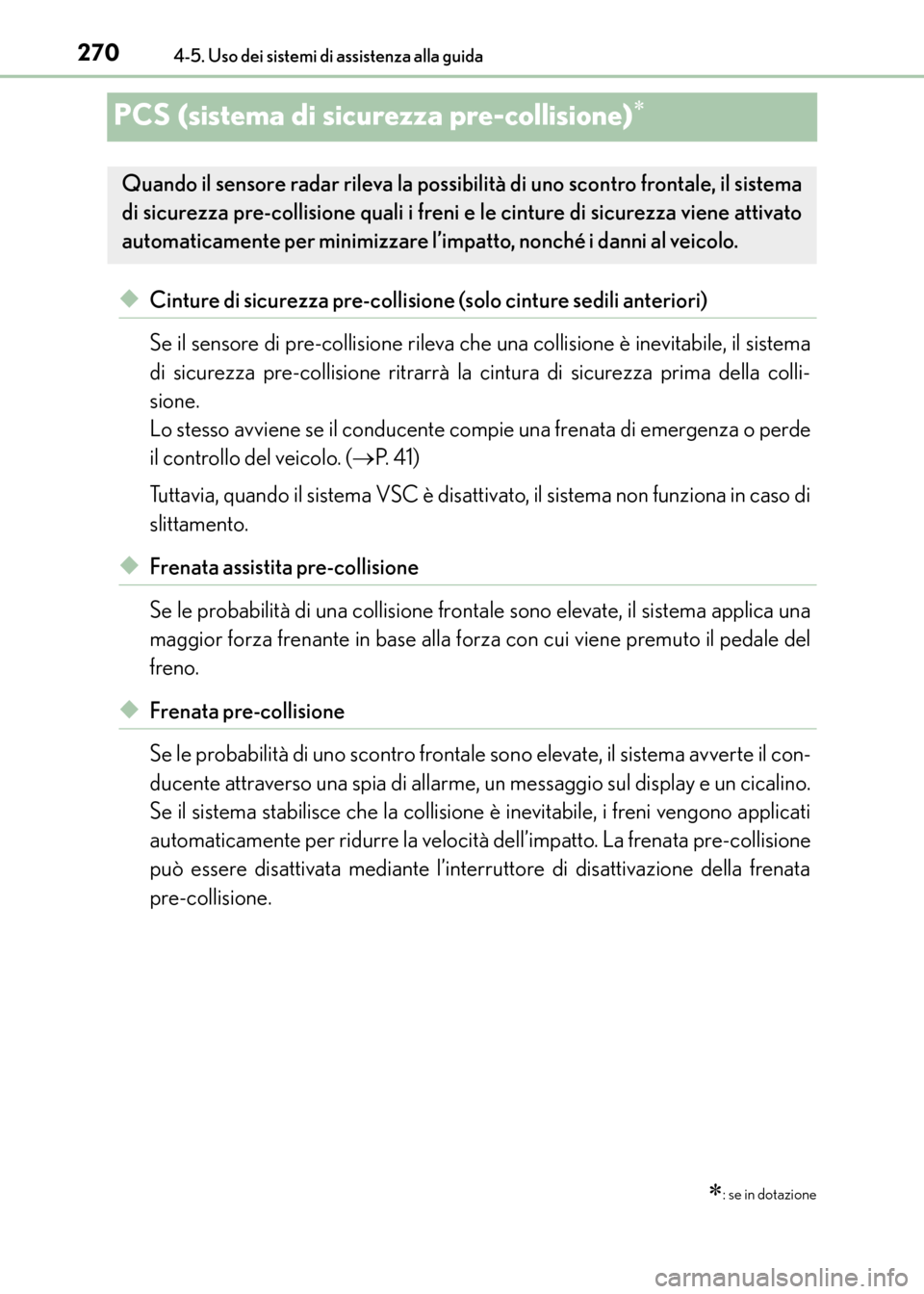

2704-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)
PCS (sistema di sicurezza pre-collisione)∗
◆Cinture di sicurezza pre-collisione (solo cinture sedili anteriori)
Se il sensore di pre-collisione rileva che una collisione è inevitabile, il sistema
di sicurezza pre-collisione ritrarrà la cintura di sicurezza prima della colli-
sione.
Lo stesso avviene se il conducente compie una frenata di emergenza o perde
il controllo del veicolo. (→P. 4 1 )
Tuttavia, quando il sistema VSC è disattivato, il sistema non funziona in caso di
slittamento.
◆Frenata assistita pre-collisione
Se le probabilità di una collisione frontale sono elevate, il sistema applica una
maggior forza frenante in base alla fo rza con cui viene premuto il pedale del
freno.
◆Frenata pre-collisione
Se le probabilità di uno scontro frontale sono elevate, il sistema avverte il con-
ducente attraverso una spia di allarme, un messaggio sul display e un cicalino.
Se il sistema stabilisce che la collisione è inevitabile, i freni vengono applicati
automaticamente per ridurre la velocità dell’impatto. La frenata pre-collisione
può essere disattivata mediante l’interruttore di disattivazione della frenata
pre-collisione.
∗: se in dotazione
Quando il sensore radar rileva la possibi lità di uno scontro frontale, il sistema
di sicurezza pre-collisione quali i freni e le cinture di sicurezza viene attivato
automaticamente per minimizzare l’impatto, nonché i danni al veicolo.
CT200h_OM_OM99N10L_(EL).book Page 270 Thursday, April 14, 201 6 9:14 AM

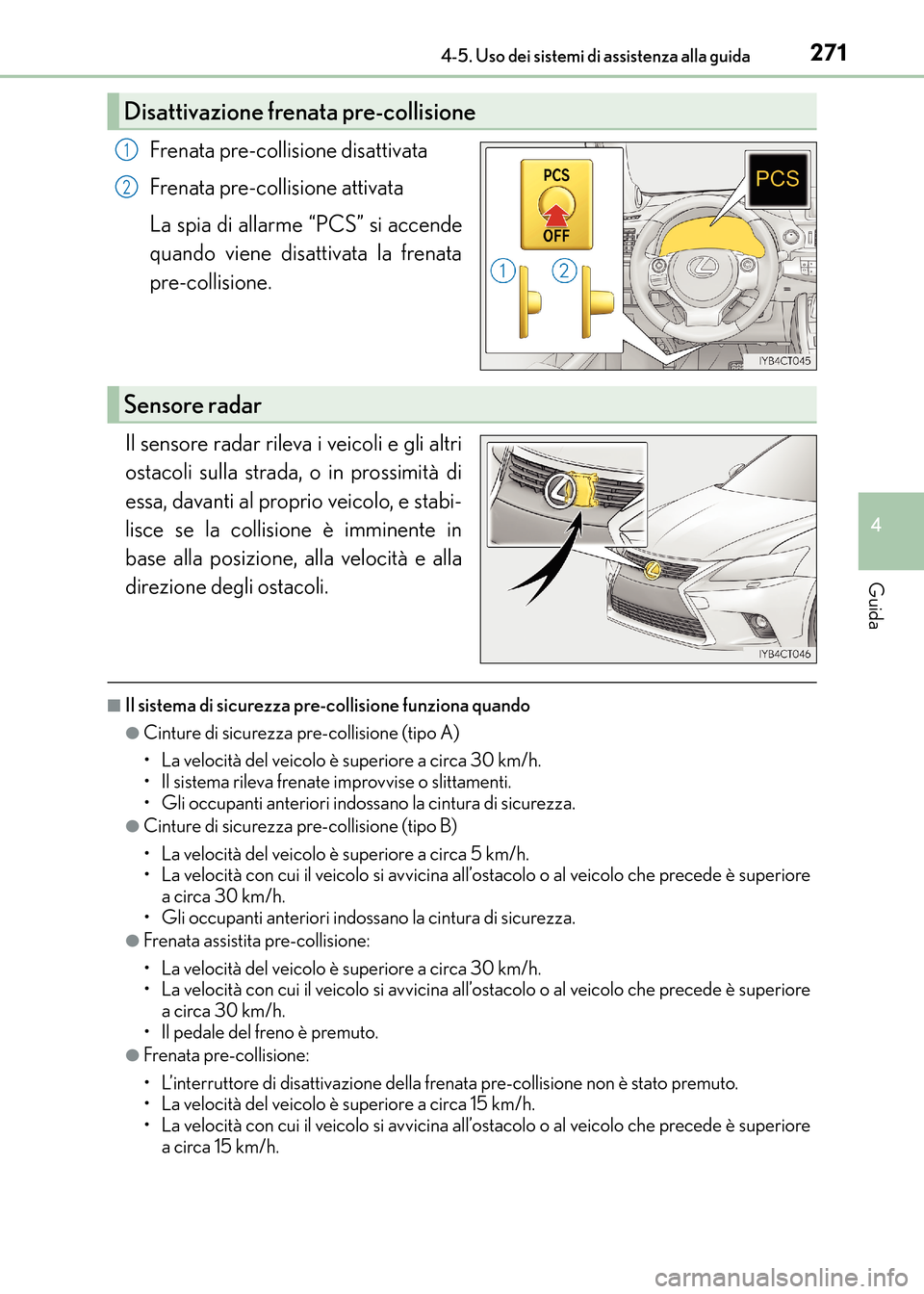

2714-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)
Frenata pre-collisione disattivata
Frenata pre-collisione attivata
La spia di allarme “PCS” si accende
quando viene disattivata la frenata
pre-collisione.
Il sensore radar rileva i veicoli e gli altri
ostacoli sulla strada, o in prossimità di
essa, davanti al proprio veicolo, e stabi-
lisce se la collisione è imminente in
base alla posizione, alla velocità e alla
direzione degli ostacoli.
■Il sistema di sicurezza pre-collisione funziona quando
●Cinture di sicurezza pre-collisione (tipo A)
• La velocità del veicolo è superiore a circa 30 km/h.
• Il sistema rileva frenate improvvise o slittamenti.
• Gli occupanti anteriori indossano la cintura di sicurezza.
●Cinture di sicurezza pre-collisione (tipo B)
• La velocità del veicolo è superiore a circa 5 km/h.
• La velocità con cui il veicolo si avvicina all’ostacolo o al veicolo che precede è superiore a circa 30 km/h.
• Gli occupanti anteriori indossano la cintura di sicurezza.
●Frenata assistita pre-collisione:
• La velocità del veicolo è superiore a circa 30 km/h.
• La velocità con cui il veicolo si avvicina all’ostacolo o al veicolo che precede è superiore a circa 30 km/h.
• Il pedale del freno è premuto.
●Frenata pre-collisione:
• L’interruttore di disattivazione della frenata pre-collisione non è stato premuto.
• La velocità del veicolo è superiore a circa 15 km/h.
• La velocità con cui il veicolo si avvicina all’ostacolo o al veicolo che precede è superiore a circa 15 km/h.
Disattivazione frenata pre-collisione
1
2
Sensore radar
CT200h_OM_OM99N10L_(EL).book Page 271 Thursday, April 14, 201 6 9:14 AM

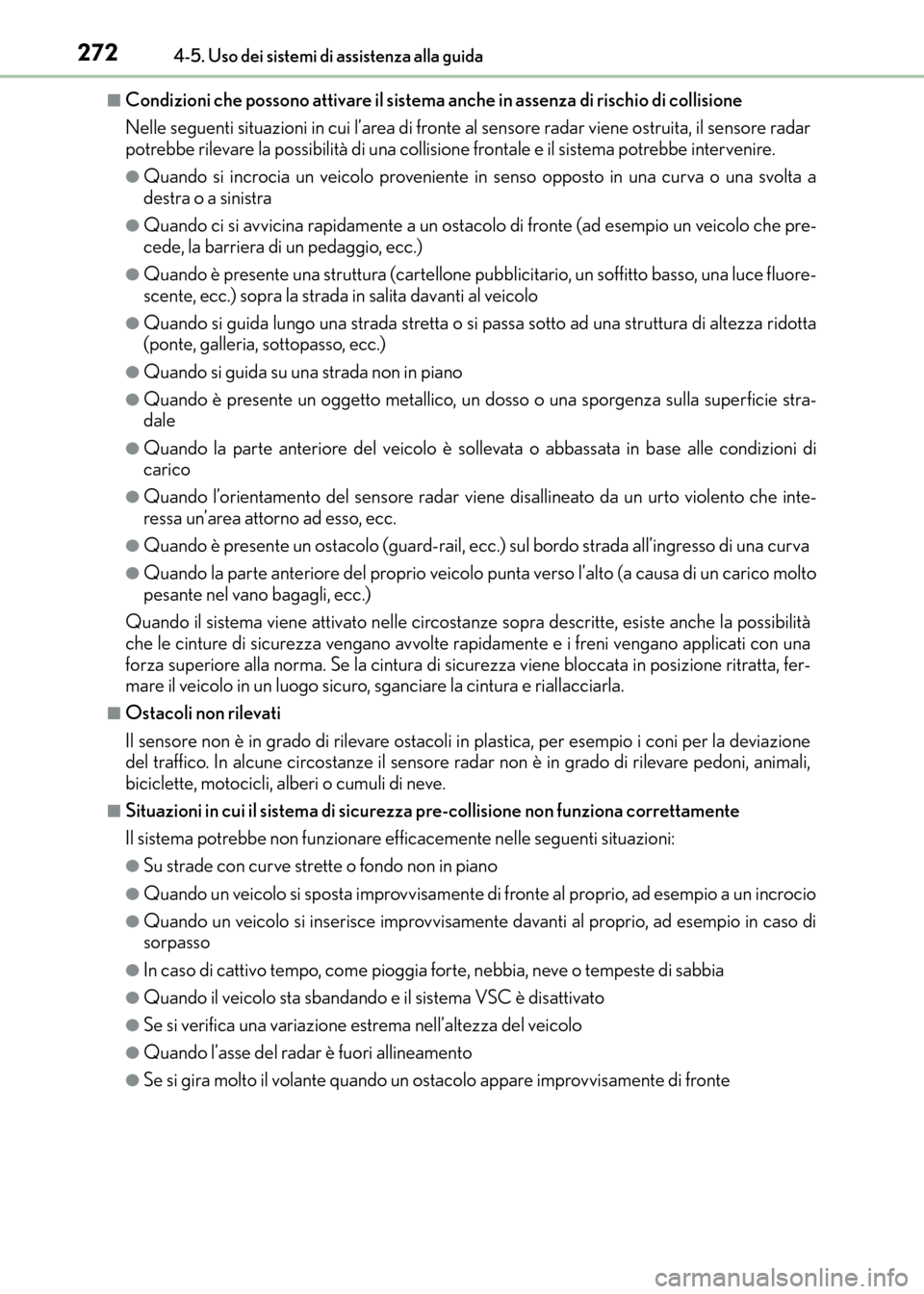

2724-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)
■Condizioni che possono attivare il sistema anche in assenza di rischio di collisione
Nelle seguenti situazioni in cui l’area di fronte al sensore radar viene ostruita, il sensore radar
potrebbe rilevare la possibilità di una collisione frontale e il sistema potrebbe intervenire.
●Quando si incrocia un veicolo proveniente in senso opposto in una curva o una svolta a
destra o a sinistra
●Quando ci si avvicina rapidamente a un ostaco lo di fronte (ad esempio un veicolo che pre-
cede, la barriera di un pedaggio, ecc.)
●Quando è presente una struttura (cartellone pubb licitario, un soffitto basso, una luce fluore-
scente, ecc.) sopra la strada in salita davanti al veicolo
●Quando si guida lungo una strada stretta o si passa sotto ad una struttura di altezza ridotta
(ponte, galleria, sottopasso, ecc.)
●Quando si guida su una strada non in piano
●Quando è presente un oggetto metallico, un dosso o una sporgenza sulla superficie stra-
dale
●Quando la parte anteriore del veicolo è sollevata o abbassata in base alle condizioni di
carico
●Quando l’orientamento del sensore radar viene disallineato da un urto violento che inte-
ressa un’area attorno ad esso, ecc.
●Quando è presente un ostacolo (guard-rail, ecc.) sul bordo strada all’ingresso di una curva
●Quando la parte anteriore del proprio veicolo punta verso l’alto (a causa di un carico molto
pesante nel vano bagagli, ecc.)
Quando il sistema viene attivato nelle circostanze sopra descritte, esiste anche la possibilità
che le cinture di sicurezza vengano avvolte rapidamente e i freni vengano applicati con una
forza superiore alla norma. Se la cintura di sicurezza viene bloccata in posizione ritratta, fer-
mare il veicolo in un luogo sicuro, sganciare la cintura e riallacciarla.
■Ostacoli non rilevati
Il sensore non è in grado di rilevare ostacoli in plastica, per esempio i coni per la deviazione
del traffico. In alcune circostanze il sensore radar non è in grado di rilevare pedoni, animali,
biciclette, motocicli, alberi o cumuli di neve.
■Situazioni in cui il sistema di sicurezza pre-collisione non funziona correttamente
Il sistema potrebbe non funzionare efficacemente nelle seguenti situazioni:
●Su strade con curve strette o fondo non in piano
●Quando un veicolo si sposta improvvisamente di fronte al proprio, ad esempio a un incrocio
●Quando un veicolo si inserisce improvvisamente davanti al proprio, ad esempio in caso di
sorpasso
●In caso di cattivo tempo, come pioggia forte, nebbia, neve o tempeste di sabbia
●Quando il veicolo sta sbandando e il sistema VSC è disattivato
●Se si verifica una variazione estrema nell’altezza del veicolo
●Quando l’asse del radar è fuori allineamento
●Se si gira molto il volante quando un ostacolo appare improvvisamente di fronte
CT200h_OM_OM99N10L_(EL).book Page 272 Thursday, April 14, 201 6 9:14 AM
